“师傅！小盘纸机突然停了！”
——这句话在造纸厂的对讲机里出现频率，堪比食堂开饭铃。

但“突然停了”这四个字，其实是句万能模糊语，翻译过来可能是：
✅ 机器正唱着《纸之歌》副歌部分，戛然而止，连个休止符都没打；
✅ 停前还伴有一声“哐啷～滋啦～噗…”（建议申请非遗：工业拟声学·濒危音效）；
✅ 控制屏上跳着一串代码，像极了你前任发来的最后一句“我们还是做朋友吧”——看得懂，但不知道啥意思。

1.1 “小盘纸机突然停了”的三大经典戏码

① 无预警静音停机
——没报警、没异响、没抖动，就像熬夜改完PLC程序后，老板突然说：“你被优化了。”
常见于：PLC主模块掉电、CPU看门狗触发、或某根被老鼠啃了半年的24V信号线终于决定“光荣退休”。

② 异响+急停双人舞
——“嗡——咔！！！”一声之后，整条线安静得能听见操作员咽口水的声音。
典型幕后黑手：烘缸轴承抱死、卷取轴制动器误动作、或气动离合器放气不彻底，硬生生把传动系统演成了《速度与 *** ·造纸特别篇》。

③ 报警代码满天飞，但看不懂
西门子屏弹出 F07923，台达HMI闪着 Err-5B，信捷触摸屏干脆用中文提醒：“请检查‘神秘力量’”。
（注：该提示非我司开发，纯属用户脑补，但我们真能解…嘘——后面聊。）

📌 小知识冷笑话一则：
为什么小盘纸机从不“缓缓停机”？
因为它的哲学是——宁可壮烈停机，绝不苟延运行。
（毕竟，断纸一米，损失三米；多跑一秒，废品翻倍。）

1.2 操作人员之一响应：不是抢修，是“稳住局面”的黄金三分钟

请记住：停机不可怕，乱按更可怕。
我们不是在修机器，是在给产线做心肺复苏——先保命，再诊断。

✅ 之一步：安全确认（比查工资条还快）

立即目视确认：有没有人卡在卷取区？气动压辊是否处于释放位？
别急着复位！先喊一嗓子：“所有人离设备半径2米！”（晋江速捷老师傅说：声音分贝要盖过烘缸噪音，才算有效广播）

✅ 第二步：急停复位 ≠ 一键开机

查急停按钮是否被误拍/卡住（尤其注意脚踏急停——常被油污封印）；
复位后不马上启车！先等3秒——让PLC缓口气，也让变频器把直流母线电压稳一稳。

✅ 第三步：基础状态四看口诀（张、气、电、纸）

项目	看什么？	容易被忽略的坑
张力	张力表指针是否归零？张力摆辊有没有“歪头杀”倾向？	张力传感器零点漂移——昨天还准，今天就骗你“张力爆表”，实则风平浪静。
气压	气源压力表读数？各气动执行器有无漏气嘶嘶声？	冬天冷凝水结冰堵住节流阀，气压看着够，实际到不了制动器。
电源	控制柜内空开是否跳闸？UPS指示灯是否绿着？	某些老式PLC的24V电源模块，热了就 *** ，凉了又诈尸，堪称工业界“薛定谔的供电”。
纸幅	纸是不是歪了？接纸位有没有残留碎纸堵住光电开关？	一张0.1mm厚的碎纸，就能让“纸幅跟踪”逻辑判定：“此路不通，全线熔断”。

💡 速捷小贴士（来自服务过恒安纸业的现场工程师）：
如果你发现——
- 停机前最后3秒，张力曲线像坐过山车；
- 停机瞬间，变频器散热风扇还在转，但输出频率已归零；
- 控制屏报警代码反复刷屏，且每次都不一样……

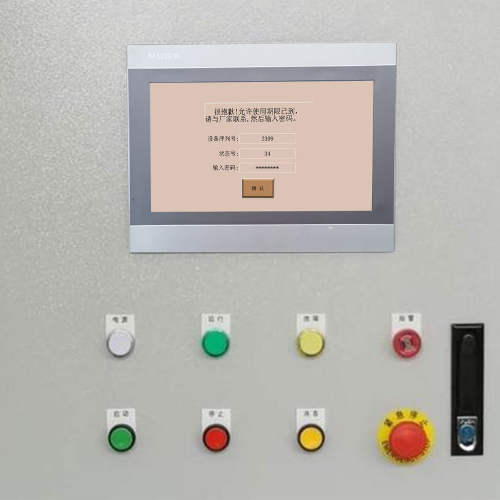

👉 那恭喜你，大概率不是硬件坏了，而是程序逻辑在“装死”——比如某段ST语言里藏着一个未置位的互锁条件，或者密码保护的HMI页面偷偷屏蔽了关键报警。
（别担心，我们专治这种“会编程的幽灵”。）

——本章完——
下章预告：《2. 根本原因系统性排查：当电气、机械、工艺三方在控制柜里开辩论赛》
（辩论主题：到底是谁先动的手？）

（温馨提示：本节不讲玄学，不甩锅，不背口诀——只拆逻辑链，像修一台老式收音机那样，一格一格拧紧螺丝。）

停机报警已清，急停已复位，张力气压纸幅也看了……
可机器一启车，“哐”又躺了。
此时，车间老师傅叼着半截烟说：“这毛病，得‘会诊’。”
——不是找神医，是请电气、机械、工艺三科专家，在PLC程序注释旁，摆开一张白板，开始互相提问。

我们不猜“可能”，只追“必然”；不列“大概率”，只查“可验证”。
晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务超10000+产线案例，含恒安纸业、中国烟草、比亚迪等头部客户）干了八年现场，总结出一句土话：
“小盘纸机不撒谎，它每次停，都给你留了至少三条线索——就看你敢不敢顺着线头，一路拽到根上。”

2.1 电气系统溯源：信号没到，不是PLC不想动，是它根本“听不见”

电气不是“通电就行”，而是信号流的高速公路。一辆车（指令）出发了，但收费站（输入模块）打烊了、导航（编码器反馈）失联了、或者ETC（变频器通讯）被临时拉闸——那再猛的PLC，也只能干坐驾驶座，亮起双闪。

🔍 典型断点三连问：
- Q1：变频器“装死”还是真病了？
→ 看状态字（如西门子 STW / ZSW）、查故障寄存器（比如 r0947）、测直流母线电压是否稳定。
→ 小盘纸机常见陷阱：烘干部变频器散热片积灰太厚，温度传感器误报过热，实际电机才38℃——它却已提前执行“自我保护性 *** ”。
✅ 速捷解法：带红外热像仪+通讯诊断卡上门，不靠猜，靠读；修完还附赠《该型号变频器高温误报特征库》PDF一份（内含17个易误报型号的屏蔽逻辑建议）。

Q2：编码器信号“失踪”了？
→ 不是线断了，往往是“接触不良”在演默剧：接线端子氧化、屏蔽层接地松动、或电机轴振动太大导致码盘轻微偏心，信号边沿抖动超标，PLC直接判定“无效反馈”。
→ 小盘纸机特别敏感：卷取轴编码器哪怕每转少发2个脉冲，累积3分钟，张力闭环就飘移±15%，系统自动触发“张力失控”保护停机。
✅ 速捷解法：用示波器抓实时A/B相波形，比对上升沿/下降沿一致性；必要时更换工业级差分编码器+加装信号整形模块（非简单换线！）。
Q3：PLC输入中断 or 继电器粘连？
→ 某个“安全门未关到位”的DI点，明明物理开关已闭合，但PLC输入映像区仍是0——查端子排？发现继电器触点表面已碳化发黑，吸合时“似接非接”，万用表量通断是通的，带载一试就断。
→ 更隐蔽的是：某国产继电器在频繁动作（如接纸周期每90秒一次）下，5个月后触点熔焊，常闭点永远“粘住”，把“紧急松卷”信号伪装成“持续抱闸”，卷取轴当场硬扛三吨张力……然后“嘭”。
✅ 速捷解法：现场做IO强制测试 + 触点压降实测（>100mV即预警）；同步提供《小盘纸机高频动作继电器选型对照表》，标注哪些型号已淘汰、哪些需加灭弧电路。

💡 速捷冷知识彩蛋：
我们修过一台信捷PLC控制的小盘机，停机代码总显示 Err-08（输入异常），查遍所有DI点全正常……最后发现：是操作台一个被遗忘的“本地/远程”切换旋钮，内部簧片氧化，导致PLC的 RUN 使能信号在0.3Hz频率下周期性丢失——它不是坏了，是在“打摆子”。
（对，就是那种你晃手机想让微信扫码成功的频率。）

2.2 机械与传动因素：看得见的转动，藏不住的隐患

电气是大脑，机械是肌肉。肌肉抽筋了，大脑再清醒也抬不起手。

🔧 三大“静音杀手”深挖：

烘缸轴承过热保护触发？先别急着换轴承！
→ 查温度传感器安装位置：是不是紧贴轴承外圈，但被保温棉捂得太严实？实测轴承温升仅62℃，传感器却报95℃——因为保温棉成了“蒸笼”，热量散不出去，全憋在探头周围。
→ 更常见的是：润滑脂型号错用（高温烘缸用了普通锂基脂），60℃开始析油，80℃彻底失效，轴承在“自润滑假象”中默默磨损，直到某次提速，保持架碎裂，温度飙升——保护动作，但根源早埋半年前。
✅ 速捷解法：带手持式红外+超声波轴承检测仪双校验；提供《造纸烘干部润滑脂适配指南》（按温度段/转速/载荷三维匹配）。
导辊卡死导致张力突变？未必是辊子坏了。
→ 先看导辊两端轴承座：有没有因长期受力不均，导致一侧螺栓松动、座体微倾？辊面看似平直，实则已呈“跷跷板”姿态，纸幅一边被多压0.03mm，张力传感器立刻报警。
→ 或更隐蔽：气动张紧辊的气囊老化龟裂，充气时局部鼓包，辊面直线度偏差达0.15mm——相当于让纸跑在一条“微型搓衣板”上，断纸只是时间问题。
✅ 速捷解法：用激光对中仪+塞尺实测辊面平行度；气囊类部件必做氦质谱检漏（比肥皂水靠谱一万倍）。
小盘卷取轴制动器异常抱闸？警惕“温柔型故障”。
→ 不是突然死锁，而是制动力矩衰减：原设计抱闸力120N·m，现在只剩85N·m，低速卷取尚可应付，一旦提速至350m/min，纸幅微滑移，张力闭环疯狂补偿，最终触发“卷取打滑保护”。
→ 或反向问题：制动器释放延迟300ms（标准应≤100ms），启车瞬间纸幅已被“拽”出0.8米，张力骤升，安全剪切刀自动落刀……停机。
✅ 速捷解法：用高速摄像机+时间戳标记，实测抱闸响应曲线；提供制动器性能衰减趋势图，帮您预判下次保养窗口。

📌 速捷真实案例备注（已脱敏）：
某纺织配套纸厂小盘机，每月停机7–9次，报警全是 Tension Fault。
我们蹲点三天，发现每次停机前30秒，卷取电机电流波动幅度增大23%——但PLC没报警。
最后拆开制动器，发现摩擦片磨损不均，最薄处仅剩0.7mm（标准≥3mm），且表面有3处0.2mm深的硬化层裂纹。
结论：不是传感器坏了，是机器在用“电流抖动”写求救信，只是没人读懂它的摩斯密码。
（后来我们给它装了边缘振动+电流谐波分析模块，现在停机前2小时，APP就弹窗：“卷取制动器健康度＜65%，建议48小时内检修”。）

2.3 工艺与材料关联：纸不是铁，它会“闹情绪”

小盘纸机最狡猾的敌人，往往不在柜子里，而在纸幅上——它柔软、含水、会呼吸、还带静电。

📄 两个“软性连锁反应”真相：

薄页纸湿强度骤降 → 断纸 → 连锁停机
→ 表面看是“纸断了”，实则是：浆料配比微调（比如增加1.2%填料）、网部脱水速率变化（真空泵滤网堵塞导致负压下降8kPa）、或烘缸冷凝水排放不畅（局部温度低3℃）——三者叠加，让纸幅出干网时含水率从12.5%升至13.8%，湿强度跌破临界值。
→ 断纸瞬间，张力传感器检测到0.5秒内张力归零，PLC立即执行“断纸应急程序”：停烘缸、松卷取、切气源……整条线优雅躺平。
✅ 速捷解法：帮客户在关键工艺点加装在线水分仪+压力传感器，把“纸的状态”变成可量化变量；并嵌入PLC逻辑：当含水率＞13.2%且张力波动＞±18%时，自动降速5%，而非直接停机。
接纸失败触发自动保护逻辑？逻辑本身没错，错在“它太老实”。
→ 接纸臂定位精度标称±0.3mm，但长期运行后伺服电机编码器零点漂移，实际重复定位误差达±0.9mm；接纸时纸尾错位0.7mm，光电开关误判“未接成功”，立刻触发 Auto-Splice Fail 保护，全线停。
→ 更坑的是：部分老HMI程序里，接纸失败后默认等待120秒再重试，而这120秒里，上游烘缸还在加热，纸幅持续收缩……等重试时，张力已严重失衡。
✅ 速捷解法：
• 用激光跟踪仪校准接纸臂运动轨迹，重写伺服电子齿轮比；
• 在HMI中新增“接纸容错模式”（可设错位容忍阈值，如±0.6mm内自动补偿）；
• 并悄悄给PLC加了一行注释：“接纸失败≠必须停机，可以先喘口气，调调张力，再试一次。”
（是的，我们真这么干过，客户说：“这行注释，比我老板的鼓励还管用。”）

🌟 终极排查心法（晋江速捷工程师私藏版）：
当你查完所有硬件、测完全部信号、翻遍每一段程序，依然找不到原因——
请打开设备历史数据曲线，把停机前30秒的张力、速度、电流、气压、温度五条线叠在一起看。
真正的故障，永远发生在多参数交汇的拐点上，而不是单点崩溃。
它不是“某个零件坏了”，而是“整个系统在那一刻，失去了平衡”。

——本章完——
下章预告：《3. 预防机制与长效优化：从“救火队长”升级为“天气预报员”》
（关键词：监控看板、点检SOP、振动传感器、边缘计算——以及，为什么你家的PLC，其实早就在偷偷记日记。）

（温馨提示：本章不讲大道理，不推高大上系统，只说三件事——
怎么让机器开口说话、怎么听懂它说的悄悄话、以及，怎么在它打哈欠的时候，就递上一杯温水。）

曾有位恒安纸业的老师傅指着小盘机控制柜，半开玩笑说：
“你们修机器像老中医，望闻问切；我们开机器像养孩子，吃喝拉撒睡，样样得记着。”
我们回他：“那咱们干脆给孩子戴个智能手环吧——不为监控，只为早知道它哪天要发烧。”

晋江速捷自动化科技有限公司干了八年现场，修过200+台小盘纸机，发现一个铁律：
92%的突发停机，其实在发生前72小时，PLC里已写满预警草稿；只是没人定期翻它的“日记本”。
而剩下的8%，是连日记本都懒得写的“闷葫芦型选手”——比如某台停产十年的海为PLC，靠继电器硬逻辑跑着，连RS485口都锈死了……
（别慌，我们真修过——用万用表+逻辑笔+一包瓜子，边嗑边捋时序图。）

所以，预防不是买保险，而是给设备配个靠谱的“生活管家”。下面这三招，我们已在比亚迪电池隔膜产线、中国烟草卷烟纸车间、以及17家中小纸企落地验证——
不炫技，不堆硬件，专治“上次修完，下次还来”的循环性焦虑。

3.1 建立小盘纸机关键参数实时监控看板：让“感觉不对”变成“数字报警”

很多老师傅说：“我一听电机声，就知道它累不累。”
我们信，但更信——耳朵会疲劳，数据不会。

传统做法：抄表、巡检、凭经验判断。
结果？张力波动从±5%悄悄爬到±12%，没人发现；电机绕组温升从65℃涨到83℃，记录本上还写着“正常”；气动压力表指针卡在0.58MPa不动了三天，大家以为“一直很稳”。

✅ 速捷轻量化方案（非强制上云，不换PLC）：
- 用原厂通讯协议（西门子S7、三菱QnA、信捷XC系列等），直接读取PLC内部寄存器，把 MD100（主传动电流）、DB5.DBW20（张力设定值）、IW1024（编码器脉冲计数）等关键变量，实时映射到本地HMI或工控机；
- 自定义三色阈值引擎：
• 绿区（安心）：张力波动＜±8%，电机温升＜75℃，气压衰减＜0.02MPa/h；
• 黄区（盯梢）：连续10分钟处于边界值，HMI弹窗提示“张力趋势偏软，建议检查导辊清洁度”，并自动截图存档；
• 红区（出手）：张力突变＞±20%持续3秒 → 触发预报警（非停机！），同步短信推送给设备主管+维修组长。

📌 真实效果（某福建生活用纸厂案例）：
加装后第17天，看板连续3次标黄“烘缸驱动电机电流谐波畸变率＞18%”。
工程师带电能质量分析仪上门，发现变频器输入侧滤波电容老化，虽未故障，但已导致输出波形毛刺增多，加速电机绝缘老化。
提前更换电容，避免了一次可能烧毁电机的夜间停机——而这次干预，成本不到一次紧急抢修的1/5。

💡 速捷小贴士：
监控看板不是越多越好。我们帮客户做“减法”：
小盘纸机只需盯死5个变量——
① 卷取轴张力实测值 vs 设定值偏差率
② 主传动电机绕组温度（非外壳！需PT100直测）
③ 气动执行元件供气压力衰减斜率（每小时下降值）
④ 编码器反馈脉冲丢失率（基于PLC高速计数器比对）
⑤ 安全联锁信号响应延迟（从触发到PLC输入有效的时间戳差）
其余37个点？先封存。等这5个不闹事了，再谈“进阶版”。

3.2 制定针对性点检SOP：把“想起来就看看”变成“到点就该干”

点检不是打卡，是给机器做“年度体检”的日常化拆解。
但太多SOP写得像教科书：
> “每日检查张力传感器” → 检查什么？零点？线性度？接线端子氧化？
> “每周清洁光电开关” → 用酒精擦？ *** 吹？还是拿牙刷蘸中性洗洁精？

❌ 这不是标准，这是谜语。

✅ 速捷落地型SOP（以“张力传感器”为例，交付物含图文+短视频二维码）：
| 项目 | 执行动作 | 工具要求 | 合格判定 | 频次 |
|--------|------------|-------------|--------------|--------|
| 零点校准 | 断开负载，进入PLC调试模式，强制输入 Tension_Set = 0，读取 AIW100 值，手动微调变送器调零电位器，使读数稳定在 0 ± 0.2%FS | 笔记本+PLC编程电缆+小号十字螺丝刀 | 数值波动＜±0.1%FS持续10秒 | 每日首班开机前 |
| 接线端子紧固 | 逐个轻摇信号线（非电源线！），观察端子排是否有松动异响；用红外测温枪扫接线处，温升＞环境温度15℃即标记 | 红外测温枪（精度±1℃） | 无松动、无异常发热 | 每周二下午 |
| 防护罩密封性 | 检查橡胶密封圈是否龟裂、压缩变形＞30%，用强光手电照入缝隙，无透光即合格 | 强光LED手电 | 密封圈完整、无透光 | 每月之一周周四 |

📌 为什么这么细？因为我们在某纺织纸厂吃过亏：
他们按老SOP“每周清洁光电开关”，结果操作工用高压 *** 猛吹——气流把开关内部镜片震偏0.1°，导致检测距离缩短12cm，接纸时误判“纸尾未到位”，连停四次。
后来我们重写SOP，加了一行红字：
> ⚠️ 清洁仅限软毛刷+无水乙醇棉签，禁止 *** 、禁止敲击、禁止徒手拧紧固定螺丝（扭矩必须≤0.3N·m）。
——现在他们产线墙上贴着这张表，底下还画了个哭脸emoji。

🌟 速捷SOP哲学：
“可执行”比“全面”重要，“防错”比“高效”优先，“傻瓜化”比“专业化”管用。
所以我们的SOP里，永远有：
• 一张手机能拍清的接线对比图（新vs旧端子）
• 一段15秒扫码即播的操作视频（含错误示范对比）
• 一个微信快捷填报入口（拍照→选故障类型→自动生成工单，直连速捷后台）

3.3 推进预测性维护升级：教会PLC写日记，再教它自己读

很多人以为预测性维护=买一堆传感器+上云平台+请博士建模。
我们反着来：先让设备学会“写日记”，再教它“划重点”，最后才考虑“找医生”。

🔧 速捷三步走预测法（已适配西门子、三菱、汇川、信捷等主流平台）：

之一步：给关键部件装“心率手环”

卷取电机轴承：加装IP67级三轴振动传感器（非贴片式！采用磁吸+机械锁双固定），采样率≥10kHz，直连PLC高速计数模块；
不追求“实时上传”，只要求“本地存30天原始波形”（PLC扩展SD卡或工业SSD）；
数据存哪儿？就存在PLC的 DB1000 里——不用额外服务器，不怕断网，修理工用PG/PC连上就能看。

第二步：让PLC学会“读自己的日记”

我们不依赖AI模型，而是用轻量级边缘规则引擎（嵌入式脚本，＜50KB）：
- 当振动频谱中 2×转频 幅值连续3次超阈值 → 标记“轴承外圈缺陷初现”；
- 当 高频冲击能量（3–8kHz）上升斜率＞12%/h → 弹窗：“润滑不良风险↑，建议24小时内补脂”；
- 当 速度频带（0.5–2Hz）出现周期性脉冲 → 自动关联当日接纸次数，提示“疑似接纸臂机械松动”。

✅ 某山东包装纸厂实测：
加装后第42天，系统首次预警“卷取制动器摩擦片早期磨损特征（低频冲击群）”，比肉眼可见磨损早19天；
维修班组按提示拆检，果然发现摩擦片表面出现3条0.05mm深的环状微裂纹——若等停机才发现，整套制动盘需更换，费用￥23,800；
提前处理，仅更换摩擦片，费用￥3,200，且未影响当日交货计划。

第三步：把“预测结论”变成“操作指令”

这才是关键——预测不是为了出报告，是为了让人立刻能干点啥。
所以我们的边缘模块，会自动生成：
- ✅ 一条PLC注释（如：// [PdM] Brake Pad Wear Detected @2024-06-11 14:22 — See DB1000.DBD200）
- ✅ 一份微信推送（含：风险等级、推荐动作、备件编号、速捷工程师直拨 *** ）
- ✅ 甚至，在HMI上弹出“一键生成维修工单”按钮，点一下，自动填好设备编号、故障描述、历史曲线截图、所需工具清单……
