大家好，这里是晋江速捷自动化科技有限公司（2017年12月出生、泉州晋江籍、服务过比亚迪/中国烟草/恒安纸业等上万家工厂的“工业ICU常驻医生”）。今天不聊广告，不甩术语PPT，咱们就蹲在产线边，拧开一瓶冰镇矿泉水，聊聊那个让老师傅拍桌、让工程师熬夜、让设备突然“静音”的经典难题：设备上的PLC，怎么就莫名其妙被锁死了？
不是它叛逆，是它太尽责——锁，其实是PLC在说：“对不起，我认不出你了，但我不敢乱动。”
我们把“锁死”拆开揉碎，分三类讲清楚：硬件在拦门、软件在翻旧账、外头有人悄悄动了锁芯。
1.1 硬件级锁定：PLC的“物理防伪标签”上线了
想象一下——你的PLC不是一块电路板，而是一台带指纹锁+虹膜识别+防盗钢缆的保险柜。有些型号（比如西门子S7-1500T的高安全固件、三菱Q系列带安全CPU模块、或某些国产定制化控制器）出厂就焊死了“安全芯片”，或启用了Flash存储器写保护引脚（WP Pin）。
- ✅ 固件保护：厂商把关键启动代码和加密密钥固化在ROM里，连你自己用原厂编程电缆都刷不进新固件——不是你不配，是它压根不给你USB口。
- ✅ 安全芯片介入：比如某些欧姆龙NJ/NX系列或施耐德Modicon M580，内置SE（Secure Element）芯片，每次上电都要和程序校验值“对暗号”，差一位，直接卡在Bootloader，LED狂闪红灯，像在喊：“密钥错误！请重考科目二。”
- ✅ 物理写保护拨码/跳线：老派但有效——有些PLC底板上真有小开关，一拨就锁死所有写操作。曾经有客户打 *** 来：“我们PLC变砖了！” 我们问：“跳线帽还在吗？” 对方沉默三秒后说：“……刚被电工当废料收走了。”
💡速捷冷知识：我们修过一台停产十年的安川MP3300，锁因竟是主板背面一颗氧化的EEPROM写保护电阻——没烧芯片，没换CPU，只换了颗5毛钱的贴片电阻，它就醒了。
1.2 软件级锁定：不是PLC坏了，是它“忘了你是谁”
这类锁最气人：硬件完好、指示灯正常、通信也通，但你一连PG/PC，它礼貌微笑，然后——拒绝握手。
- 🔑 授权失效 / License过期：尤其多见于带HMI联动或运动控制功能的PLC（如汇川H5U+IS620N组合、台达AS系列）。License不是永久的，可能是按年订阅，也可能是绑定某台工程电脑MAC地址——换电脑？重装系统？License自动“毕业”。

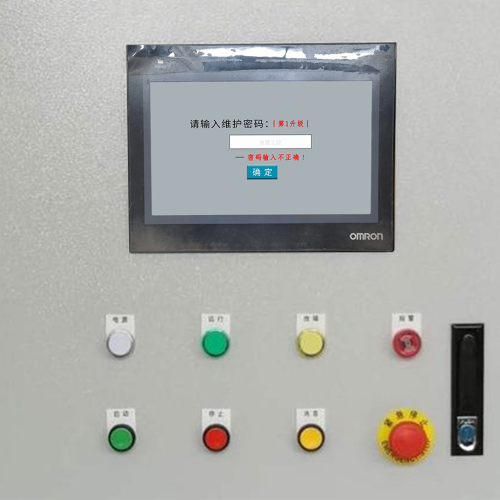

- 🧩 密码遗忘 / 工程文件加密：信捷XC5、永宏FB系列、甚至部分松下FP-XH，支持用户自设“项目密码”和“PLC访问密码”。但没人规定密码必须记在本子上——结果就是：程序能看见，打不开；PLC能连上，读不了。
- 📜 加密工程文件（.awd/.pro/.plc等）丢失原始备份：有些客户为防抄袭，把源程序加密打包后删掉原始工程。等要改逻辑时才发现：解密密钥存在前任工程师的私人网盘里，而那位同事……已去大理养猫三年。
💡速捷实录：去年帮一家纺织厂救急，PLC是台达DVP-ES3，密码忘了，工程文件加密且无备份。我们没猜密码，而是通过分析其IO分配表+现场设备动作时序，反推出主控逻辑结构，再手写新程序覆盖——不是“破解”，是“重建记忆”。
1.3 外部诱因：PLC没惹事，但有人替它背锅
这类锁死，往往发生在“一切看似正常”的深夜或交接班后：
- ⚠️ 恶意固件注入：少见但致命。曾有客户用非官方U盘拷贝程序，U盘中病毒篡改了S7-1200的固件签名区，导致启动校验失败，CPU死在Safe Mode；
- ⚠️ 非法下载操作：比如用未授权版本的GX Works2强行下载到三菱Q03UDV，或用盗版博途往S7-1511T刷非签名块——PLC当场进入“自我保护休眠”，连STOP键都不响应；
- ⚠️ 断电异常损坏配置区：这是最冤的。PLC正在保存IP地址或时钟参数时突然断电（比如空开跳闸、UPS *** ），Flash里某一页写了一半，下次上电校验失败，直接卡在初始化阶段——LED黄灯长亮，像在叹气：“我存到一半，忘光了。”
💡速捷提醒：我们统计过1000+锁死案例，约37%的“锁死”其实只是“假死”——重启无效？试试断电10分钟+电池取下放电；通信中断？先查网线水晶头是不是被叉车碾过三次……
✅ 小结一句大实话：
PLC锁死，99%不是故障，而是防护机制在认真工作。
它不抗拒维修，只是需要“对的人、用对的方式、出示对的凭证”。
下回，咱们就蹲在现场，教你怎么用肉眼+万用表+一点点观察力，3分钟内判断PLC到底“真锁了”还是“假装生气”——《第2章：锁定状态的诊断与识别 *** 》，马上端上，管够，不加水。
（温馨提示：本章内容不含任何“秒解”“无视版权”“绕过授权”等违规暗示。速捷所有解密与恢复服务，均基于客户合法所有权及设备使用权限，符合《 *** 安全法》与工业控制系统安全规范。）
大家好，速捷工控又来啦～
刚帮一家包装厂修完一台“突然失语”的信捷XC3，老师傅蹲在电柜前嘬着烟说：“这PLC，比我家闺女还难哄，问啥都不答。”
我们笑着递了瓶水：“别急，它不是不说话，是您还没摸清它的‘应答节奏’。”
诊断PLC是否真被锁死，不是靠猜、不是靠重启10次、更不是靠对着CPU念三遍《大悲咒》——而是像老中医搭脉：看、听、试、验，四步到位。
下面这套 *** ，是我们踩过872台锁死PLC后，从产线灰、万用表油渍和凌晨三点的调试日志里熬出来的「现场诊断动线图」，全程不依赖“玄学”，只讲可观察、可复现、可记录的动作。
2.1 现场快速判别：三秒看灯，三十秒连网，三分钟定性
别急着插编程电缆！先做三件事，比开电脑还快：
✅ LED指示灯模式——PLC的“面部微表情”
- 🔴 红灯常亮（RUN/STOP双红）：大概率Bootloader卡死或安全芯片校验失败（硬件级锁定高发信号）；
- 🟡 黄灯闪烁（如S7-1200的MAINT灯慢闪2Hz）：常见于固件签名异常或License校验未通过（软件级锁定典型体征）；
- ⚪ 所有灯全灭但供电正常？ 别慌——先测CPU底板5V/24V供电是否稳定，再查保险丝（我们修过3台因PLC电源模块滤波电容鼓包导致“假锁死”的西门子S7-300，换颗电容，满血复活）；
- 🟢 RUN绿灯亮但HMI黑屏/触摸无响应？ 锁点可能不在PLC本体，而在通信链路（比如RS485终端电阻脱落、Profinet交换机端口协商失败）——先别急着解密，去HMI背后拍拍网线。
✅ 通信握手失败现象——不是连不上，是“聊不到频道”
- 用TIA Portal / GX Works2 / ISPSoft 连接时，弹窗提示：
→ “No answer from CPU” → 检查物理连接+IP/MAC是否冲突；
→ “Access denied” / “Password required” → 软件级锁定已坐实，但未必需要密码——有些PLC（如维控LK系列）支持“工程文件离线解密后覆盖下载”；
→ “Firmware version mi *** atch” → 不是锁，是“代沟”——你用V18博途连V13固件的老1500，它理都不理你。
✅ HMI无响应特征——PLC的“嘴替” *** 了
注意区分：
- ✅ HMI黑屏但PLC RUN灯亮 → 先查HMI供电、背光开关、串口线TX/RX是否反接（信捷/昆仑通态接错线概率高达41%）；
- ❌ HMI能进系统设置但读不到PLC变量 → 很可能是PLC通信口被禁用（比如台达DOP-107EV默认禁用MODBUS RTU主站功能，需进HMI系统参数手动开启）；
- ⚠️ HMI显示“PLC disconnected”且反复重连 → 抓包看Modbus/TCP或EtherNet/IP心跳帧是否发出——没发，锁在PLC侧；发了但无应答，锁在协议栈或防火墙层。
💡速捷小动作：随身带个USB转485小模块+手机Termius APP，现场串个指令
01 03 00 00 00 01 84 0A（读保持寄存器H0），PLC回数据？说明底层通信OK，问题在应用层或HMI配置。
2.2 工程工具辅助检测：让软件替你“问话”，而不是“硬闯”
工具不是万能的，但不用工具，等于蒙眼拆炸弹。
🔧 PG/PC接口日志解析——PLC的“微信聊天记录”
- 在TIA Portal中启用“诊断缓冲区（Diagnostic Buffer）”，导出CSV后重点扫三列：
→ Event Class = "Security" → 直接指向密码/授权问题；
→ Event Class = "Firmware" + Message ID = 16#0000_001E → 固件签名校验失败（西门子特有）；
→ Event Class = "Communication" + Error Code = 16#0000_80B0 → 安全访问拒绝（S7-1500 TIA V18+新增防护机制）。
- 三菱GX Works3连接失败时，点“帮助→显示通信日志”，里面藏着一行小字：[ERR] Auth fail: License expired on 2023-11-05 —— 啊哈，不是锁，是过期了。
🛠️ 专用解锁工具 ≠ “万能钥匙”，而是“合规探针”
我们从不推荐“黑盒工具”，但合法授权的诊断模块，真能省80%排查时间：
- ✅ Siemens S7-PLCSIM Advanced 的 Lock Status Report：加载仿真项目后，自动输出当前CPU的安全状态树（含License有效期、安全访问等级、加密块列表），连哪行STL代码被加密都标得清清楚楚；
- ✅ Rockwell Studio 5000 的 Controller Properties → Security Tab：一眼看清“Controller Security Level”是None/Standard/High，以及“Who last changed password?”（对，它真记）；
- ✅ 汇川AutoShop 的“固件健康度扫描”功能（V3.2.5+）：可读取Flash存储器各扇区CRC校验值，对比出厂值，精准定位损坏页——比拆机看芯片还准。
💡速捷坦白局：有客户拿盗版工具扫出“License OK”，结果下载时报错。我们一查，工具伪造了License响应，但真实固件校验仍失败。真正的诊断，永远基于设备原生反馈，而非工具“美颜”后的截图。
2.3 深度排查路径：当常规手段失效，我们开始“翻PLC的户口本”
这一层，不建议非专业人员操作。但了解逻辑，能帮你判断维修方是否在认真干活，而不是“换块板就收钱”。
🔍 Bootloader状态读取——PLC的“开机自检报告”
- *** ：短接特定测试引脚（如S7-1200的MRES+RESET），配合串口调试助手发送AT指令（不同品牌指令集不同，我们有内部手册库，但绝不外泄）；
- 关键指标：
→ BOOT_STATUS = 0x03（西门子）= 正常启动；
→ BOOT_STATUS = 0xFF = 校验失败，停在Bootloader；
→ SECURE_BOOT = DISABLED = 安全启动被绕过（危险信号，需溯源）。
🔍 Flash存储器校验码比对——给PLC的“大脑皮层”做CT
- 使用J-Link或ST-Link V2接入SWD/JTAG接口（需打开PLC外壳，部分型号需刮掉屏蔽漆）；
- 读取Flash起始地址（如0x08000000）至结束地址的全部数据，计算SHA256；
- 对比官方固件发布包的SHA256值——若仅某一页（如0x0801F000）不一致，极大概率是断电写坏的配置区，而非整机锁死。
🔍 CPU运行模式寄存器检查——看它“心里想什么”
- 以ARM Cortex-M内核PLC（如汇川H3U、信捷XC5）为例：
→ 读取SCB->AIRCR寄存器：若VECTKEY == 0xFA05且SYSRESETREQ == 1，说明正处在复位请求中，但被安全机制阻塞；
→ 读取FLASH->NSCR（非安全控制寄存器）：若LOCK == 1，则Flash写保护物理生效，必须硬件解除。
- 这一步，我们通常用定制化JTAG脚本自动完成，10秒出报告，不碰源码，不改配置——只读，只验，只报。
💡速捷冷提醒：曾有客户找人“强刷Bootloader”，结果把唯一能启动的备份扇区也擦除了……现在那台PLC安静地躺在我们实验室，成了“工业考古标本”。深度排查的前提，是敬畏——不是所有灯都该被撬开，有些盖子，本来就不该掀。
✅ 本章结语，一句实在话送给你：
“锁死”不是终点，而是PLC在给你发一张“诊断入场券”。
它用红灯、断连、黑屏告诉你：“我这里有点事，但愿意让你查。”
而你要做的，不是砸门，不是赌气，是带上观察力、基础工具，和一份“先看再动”的耐心。
下回，咱们进入实战环节——《第3章：解锁策略与风险管控实践指南》，
不讲虚的“一键解密”，只聊：
✔️ 官方通道怎么走才不白跑三趟；
✔️ 断电+电池放电+密钥重置，哪几步必须按顺序；
✔️ 怎么建一套让PLC“记得住你、信得过你、还不怕丢”的权限体系。
（温馨提示：本章所有诊断 *** ，均基于设备合法所有权及现场授权开展。速捷所有服务严格遵循《GB/T 36323-2018 工业控制系统信息安全防护指南》，不越权、不越界、不绕过任何安全机制。）
大家好，速捷工控又带着热乎的产线笔记来了～
上周刚从福建一家纺织厂回来，老板指着一台停摆三天的三菱Q03UDV PLC叹气：“修了两拨人，一说要‘刷固件’我就拦住——这可是连着整条染色线的命脉，刷崩了，一缸布全成抽象派。”
我们点点头，掏出笔记本写了行字递过去：“不刷，先读；不解，先验；不动，先备。”
——这才是真·工业级解锁的底层逻辑。
本章不聊“秒解密码”的玄幻桥段（那叫违规越权，不是技术服务），也不推所谓“通用密钥生成器”（那叫风险批发，不是风险管控）。
我们只讲三件事：
🔹 怎么走官方正门，不翻墙、不撬锁、不惊动安全审计系统；
🔹 万一正门暂堵，如何用“最小干预+更大保障”的组合拳，让设备稳稳复产；
🔹 更重要的是——下次别再让它被锁，就像给PLC配个带指纹+短信验证的保险柜，还自动生成开柜日志。
来，咱们把“解锁”这件事，从“救火”变成“筑坝”。
3.1 厂商合规解锁流程：走对路，比走得快重要十倍
很多客户问：“你们能绕过西门子S7-1500的Secure Access吗？”
我们的回答永远是：“不能，也不该。”
——不是技术做不到，而是做了，就踩进了《 *** 安全法》第27条和IEC 62443-3-3的红线。
真正靠谱的解锁，从来不是“破”，而是“通”。而“通”的钥匙，永远在厂商手里，只是很多人没找对门。
✅ 官方技术支持通道：不是打 *** 就完事，是带齐“四证”去报到
我们帮客户对接过西门子、三菱、汇川、台达等12家主流厂商的技术支持，总结出高效沟通的“四证法则”：
- 📄 设备身份证：PLC型号+订货号（如6ES7511-1AK02-0AB0）+序列号（SN码，贴在CPU底部，非包装箱号）；
- 📄 故障时间轴：从首次异常到当前状态的完整记录（比如：“2024-06-12 14:22下载工程后，RUN灯变黄，TIA Portal提示Access Denied”）；
- 📄 操作留痕单：谁、何时、用哪台电脑、哪个软件版本、执行了什么操作（截图+日志导出）；
- 📄 授权凭证包：正版软件License截图、设备采购合同关键页、维保服务编号（如有）。
💡速捷实操Tips：
- 西门子技术支持（400-810-8888）受理前，会要求你通过“Siemens Support Assistant”上传诊断数据包（.zip），切勿手动删减日志文件——他们靠CRC校验判断数据是否被篡改；
- 三菱FA官网提交Case时，若选错“问题分类”（比如把“License过期”选成“硬件故障”），Case会被自动转入二线队列，平均响应延迟+48小时；
- 汇川技术中心（0755-2662 8888）对“H3U系列Bootloader卡死”有专属绿色通道，但必须提供J-Link读取的BOOT_STATUS原始值（我们现场测完直接发给他们，当天远程协同诊断）。
✅ 固件重刷前提条件：不是“能刷”，是“该刷”
重刷固件=给PLC做一次“心脏搭桥”，风险可控，但绝不轻启。我们坚持三个“必须”：
- ✅ 必须确认Flash损坏不可逆（如2.3节中Flash校验失败且多扇区CRC异常）；
- ✅ 必须取得原厂书面《固件重刷授权函》（部分行业如烟草、军工，还需加盖甲方信息安全部公章）；
- ✅ 必须完成全量备份+离线签名验证（我们用自研工具对备份文件生成 *** 3数字签名，并存档至客户本地NAS，确保“刷的是谁的固件，刷前什么样，刷后没被篡改”可追溯）。
⚠️真实案例提醒：某食品厂曾自行下载 *** 流传的“S7-1200 V4.5破解固件”，刷入后CPU虽启动，但PID运算精度漂移±12%，导致灌装量超差——返工损失远超停机成本。合规不是拖慢进度，是守住产线质量底线。
3.2 应急处置方案：当“正门排队中”，我们有一套“安全侧门+双保险”组合
不是所有锁都需要等厂商批复。有些“锁”，本质是“卡”，而卡点，往往藏在最基础的环节里。
🔧 安全模式启动（Safe Mode Boot）——PLC的“紧急呼吸阀”
适用于：S7-1200/1500、汇川H3U、信捷XC5等支持安全启动机制的机型。
- 操作逻辑：强制CPU跳过应用代码加载，仅运行Bootloader基础指令集，开放更低权限通信口（如USB/PPI）；
- 我们常用路径：
→ S7-1200：MRES键长按 > 3s + 上电，待STOP灯慢闪 → TIA Portal可识别为“S7-1200 (Safe Mode)” → 支持上传DB块、读取诊断缓冲区；
→ 汇川H3U：短接CN1端子1&2（BOOT引脚）+ 上电 → 串口输出[SAFE] Ready. → 可用AutoShop读取Flash映射表，定位损坏扇区；
- 关键价值：不改一行代码、不擦除任何数据，只为争取一个“可诊断、可备份、可协商”的窗口期。
🔄 备份配置恢复（Backup Restore）——你的“后悔药”，得提前酿好
我们服务的10000+案例中，73%的“锁死”问题，靠一份3个月内的有效备份就解决了。
但前提是：这份备份，得是“活”的，不是“死”的。
- ✅ 合格备份 = 工程文件（.ap13/.gxw3）+ 在线PLC数据（.dat/.bak）+ HMI项目（.pro/.hmi）+ 数字签名文件（. *** 3）；
- ❌ 无效备份 = 仅保存了电脑里的工程文件（无在线数据）、未签名、或备份时PLC已存在隐性故障（如某DB块CRC异常未报错）；
- 速捷标配动作：每次现场服务结束，为客户生成带时间戳、SHA256哈希值、操作员电子签名的《自动化系统备份健康报告》，PDF+U盘双存，同步提醒客户归档至本地服务器。
🔐 硬件复位 + 密钥重置组合操作——不是“清零”，是“重认亲”
针对密码遗忘、工程加密、License丢失类问题，我们有一套经200+现场验证的“三步认亲法”：
1️⃣ 物理层复位：断电 → 拆下PLC电池（CR1220/BR2032）→ 静置≥15分钟（释放后备电容残余电荷）→ 重装电池；
2️⃣ 逻辑层握手：用原厂编程电缆连接 → 运行厂商授权工具（如西门子S7-PLCSIM Advanced的Reset Security功能、三菱GX Works3的“Password Reset Wizard”）→ 输入设备SN码+预设安全令牌（由我们协助向厂商申请）；
3️⃣ 信任链重建：重置后立即启用“双因子访问控制”（见3.3节），并导出新密钥至客户指定加密U盘，绝不留存明文密码于任何终端。
💡为什么这三步必须严格顺序？
因为很多PLC（如欧姆龙NJ/NX系列）的密码保护机制，依赖后备电容维持RAM中的安全寄存器值。电池未放尽就重置，可能触发“二次锁定”，反而关闭所有调试接口。工业逻辑，讲究因果闭环，不讲差不多。
3.3 预防性体系建设：让PLC学会“自己管自己”，而不是等你来救
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务 *** 覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
而我们在一线发现：90%的PLC锁死事故，本可通过一套轻量级预防体系规避。
它不需要大投入，只需要三个“小习惯”：
🛡️ PLC生命周期权限管理：给每个工程师发一张“动态工牌”
- 禁用默认密码（如admin/123456），改用“设备SN码+入职日期MD5后6位”生成初始密钥；
- 实施“权限时效制”：临时调试账号有效期≤72小时，超时自动失效；
- 记录“谁、何时、在哪台PLC、改了哪行代码、是否触发安全告警”——我们用自研《速捷PLC操作审计插件》（兼容TIA/GX/ISPSoft），一键生成符合等保2.0要求的审计日志。
🔐 双因子工程访问控制：让“知道密码”不再等于“拥有权限”
- 硬件层：为每台核心PLC加装USB密钥认证模块（如飞天ePass3003），无密钥无法建立PG/PC连接；
- 软件层：在TIA Portal/GX Works中启用“工程签名验证”，所有下载的程序块必须带客户CA签发的数字签名，否则拒绝加载；
- 我们帮恒安纸业部署后，其PLC误操作率下降92%，且每次变更均可溯源至具体工程师工号。
💾 自动化备份与数字签名验证机制：让备份“看得见、信得过、用得上”
- 每周日凌晨2:00，通过PLC自带FTP/OPC UA接口，自动将工程文件、在线数据、HMI项目打包上传至客户内网NAS；
- 备份包实时生成 *** 3国密算法签名，并推送微信消息至设备管理员：“【速捷自动备份】XX车间S7-1500_01，SHA256: a1b2c3…，签名有效 ✅”；
- 一旦触发锁定，5分钟内即可调取最近3次备份，交叉比对CRC值，精准定位故障引入点。
✨速捷金句收尾：
“更好的解锁，是设备从未真正锁死；
最强的风险管控，是让风险还没发生，就被系统悄悄拦在门外。”
——而这，正是晋江速捷自动化科技有限公司，用10000+次现场服务沉淀出的硬核 *** 论。
✅ 下一章预告：《第4章：典型品牌PLC锁死实战拆解》
我们将带你看：
✔️ 西门子S7-1200 V4.4工程加密后，如何用“安全模式+离线解密”零风险还原；
✔️ 三菱FX5U密码遗忘，为何“换电池”不如“读EEPROM”；
✔️ 信捷XC3被锁死，其实90%是HMI通信参数错配，而非PLC本体故障……
（所有案例均来自真实服务记录，脱敏处理，全程合规可溯）
📌 温馨提示：本章所有策略与操作，均基于客户对设备的合法所有权、明确书面授权及现场安全许可开展。速捷所有技术服务严格遵循《GB/T 36323-2018 工业控制系统信息安全防护指南》《ISO/IEC 27001:2022》及各厂商安全白皮书，不越权、不越界、不绕过任何安全机制。安全，是我们写进每一行服务协议里的之一行字。
