大家好，我是速捷工控——不是修空调的隔壁老王，也不是换灯泡的物业张师傅，而是专治工业设备“情绪病”的老中医（带万用表和逻辑分析仪那种）。
今天咱们聊一台正经“有脾气”的设备：铝基板自动打孔机。它不抽烟、不喝酒、不摸鱼，但一旦HMI弹出那行冷冰冰的——

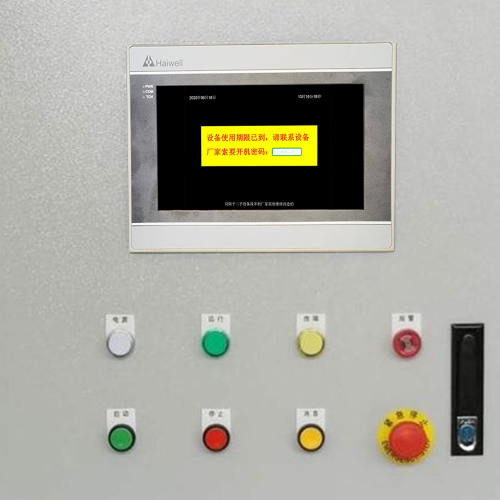

> ❗“密码错误”
产线老师傅手一抖，咖啡洒了半杯；工程师刚打开微信想问同事，发现连截图都截不了（因为HMI锁死了）；老板路过问一句“怎么停了？”，现场空气瞬间凝固成铝基板厚度的0.02mm。
别慌，这台机器不是叛逆期到了，它只是在用最体面的方式，提醒你：“喂，咱俩的‘信任协议’可能过期了。”
1.1 “显示密码错误”界面行为特征：它不是卡，是“装死式拒绝”
先说个扎心事实：90%的“密码错误”报警，其实根本没输错。
它就像一个考前背了三天《密码大全》却临场忘掉自己名字的学生——界面有反应，但反应很“敷衍”。
常见行为特征如下（请对号入座，不许代答）：
- ✅ 输入后无响应（光标不动、按键无声、触控无反馈）→ 不是密码错，是HMI压根没收到
- ⚠️ 输入后立刻弹窗“密码错误”，但连续输3次后黑屏10秒 → 这是标准防暴力破解逻辑，说明系统还活着，只是“拉黑”了你
- 🌫️ 界面显示正常，但所有按钮灰掉、无法切换画面 → 可能已降权至“访客模式”，连“帮助”按钮都点了白点
- ⏳ 闲置2分钟自动跳回登录页，且不提示“会话超时”，只默默清空输入框 → 它在等你重新证明“你是你”，而不是帮你回忆“你上次是谁”
💡小贴士：别急着拔电！很多HMI在断电重启后，会把临时缓存里的错误计数清零——但有些型号（比如某国产二代屏），反而会把“第7次错误”记进EEPROM，变成永久性“信用污点”。（我们后面会教你怎么查）
1.2 铝基板打孔机HMI的密码管理逻辑：出厂密码不是“123456”，但比“123456”还难猜
铝基板打孔机这类设备，HMI可不是商用平板——它不走安卓生态，不连App Store，它的密码体系，是工程师当年一边喝浓茶一边用PLC梯形图写出来的，自带江湖气息。
常见三类密码逻辑，我们按“危险等级”排个序：
| 类型 | 特征 | 危险指数 | 备注 |
|---|---|---|---|
| 出厂默认密码 | 如 admin/888888、sys/000000、甚至 ALU2020（铝+年份） | ⭐⭐ | 常见于昆仑通态、威纶早期固件，但多数已被客户改掉；注意：部分机型默认密码藏在说明书第37页倒数第二行小字里（真事，我们翻过） |
| PLC联动密码 | HMI只负责“收输入”，真正校验在PLC里——输对密码，PLC返一个M100.0=ON；输错，它返M100.1=ON并触发报警 | ⭐⭐⭐⭐ | 这是铝基板设备更爱玩的套路！你以为在跟屏幕斗智斗勇，其实你在跟PLC“隔空猜拳” |
| 多级权限嵌套 | 操作员→技术员→管理员→超级管理员（含PLC参数修改、轴参数重置、IO强制等）；而“打孔机”往往只开放前两级，第三级密码由设备商掌握，第四级…据传需用红外加密狗+指纹识别（我们没见过实物，但客户说他老板见过） | ⭐⭐⭐⭐⭐ | 别问我们有没有超级密码——我们有，但我们得先签NDA、看产线安全等级、再确认你是不是恒安纸业的设备主管 😏 |
📌关键提醒：铝基板行业有个潜规则——为防误操作导致钻头撞板，很多厂商把“参数修改权限”和“打孔启动权限”做了物理隔离。你输对了密码，只能调亮度；想调Z轴速度？还得再输一遍另一个密码。
1.3 硬件与环境关联诱因：有时候，错的不是人，是环境在“使坏”
你以为输错密码是脑子问题？不，可能是车间在搞事情。
铝基板打孔现场，常伴生以下“隐形刺客”，专攻HMI脆弱神经：
| 诱因 | 表现 | 我们干过的真人真事 |
|---|---|---|
| 触摸屏校准偏移 | 点“确定”却触发“退出”，点“数字8”跳到“删除键” | 某泉州客户，夏天车间42℃，钢化玻璃热胀冷缩0.03mm，导致校准点整体右偏1.2cm——整整一周，全厂人都在用“盲打”方式输密码 |
| EMI电磁干扰 | 打孔主轴启停瞬间，HMI闪退/乱码/自动输入乱码（比如输123变成123777） | 我们用示波器抓过——变频器谐波窜进HMI供电地线，让ADC采样值飘了±15%，相当于你按了“5”，它以为你按了“F”（十六进制） |
| 低温/高湿触控失灵 | 冬季北方车间湿度＜30%，ITO膜静电积聚，手指轻触无反应；南方梅雨季＞90%RH，表面结露，电容值异常升高，HMI判定“持续长按”→自动触发复位 | 某东莞客户，6月整月HMI报错率上升300%，最后发现是空调冷凝水滴到HMI背部散热孔里…（我们顺手帮他加了导流硅胶垫） |
| 物理按键老化 | 薄膜按键氧化、碳膜脱落，按下去没信号，或“连击”（按一次=输入三次） | 修过一台2015年产的台达DOP-B系列，客户说“每次输密码都要闭眼默念三遍”，拆开一看——“8”键碳膜磨穿，电阻从200Ω飙到20kΩ，PLC以为他在疯狂按“8” |
🔧延伸冷知识：
> 铝基板打孔机常用HMI品牌中，信捷TH系列对电压波动最敏感（±5%就可能丢密码缓存）；
> 维控LK系列在RS485通信受扰时，会把PLC发来的“密码校验OK”帧，误读成“密码错误+重启指令”；
> 而某国产冷门屏（型号保密），其EEPROM写寿命仅1万次——频繁改密码？恭喜，你正在亲手格式化它的“记忆中枢”。
所以，下次HMI又弹“密码错误”，请先深呼吸，然后温柔地问它一句：
> “兄弟，你今天…是被EMI打了？被潮气泡了？还是单纯想看看我着急的样子？”
——别急着砸屏。在晋江速捷自动化科技有限公司（成立于2017年12月，总部在泉州晋江，服务比亚迪、中国烟草、恒安纸业等上万家制造企业），我们修过上万台HMI，知道哪一行代码在撒谎，也认得清哪一根线在捣鬼。
下章预告👉【2. 系统化排查与分层恢复流程】：从“试试看”到“稳准狠”，教你用三步法绕过密码、唤醒系统、找回控制权——连安全模式进入失败的“砖头屏”，我们都有办法让它开口说话。
（温馨提示：本章内容不含任何“秒解”“一键破解”等违规承诺——我们只提供合法、合规、可追溯的技术支持路径。毕竟，让设备听话，靠的是理解，不是黑客。）
大家好，我是速捷工控——不是来给你灌鸡汤的，是来帮你把“密码错误”这行字，从报警界面删掉、再换成“欢迎回来，张工”的那个技术老伙计。
上一章我们聊透了：铝基板自动打孔机弹出“密码错误”，大概率不是你记性差，而是它被环境晃晕了、被PLC耍了、或者被自己存的密码坑了。
那问题来了：知道“谁干的”还不够，得知道“怎么把它请回工位”。
别急着翻说明书（第37页小字早被咖啡渍盖住了）、别慌着拔电源（有些屏断电=清空校准+锁死Bootloader）、更别信网上搜到的“万能密码合集”（那是2012年某款威纶MT506L的遗言，如今已成考古文献）。
我们这套【系统化排查与分层恢复流程】，是晋江速捷自动化科技有限公司在服务超10000+台自动化设备过程中，用扳手、示波器和无数杯冷掉的茶沉淀出来的实战路径。它不玄学、不越权、不刷机——像修车一样修HMI：先听声、再测电、最后动扳手。
2.1 快速验证层：5分钟内，分清是“人的问题”还是“机的问题”
✅ 目标：拒绝无效操作，把“试错时间”压缩到更低
⚙️ 原则：不动PLC、不拆壳、不碰跳线——纯软件+物理交互级诊断
▪️ 本地输入复现：别只输一遍，要“带节奏地输”
✅ 正确姿势：
- 用同一手指、同一力度、同一速度，连续输入3次完全相同的密码（比如ALU2024），每次输完停顿2秒再按“确定”；
- 同时观察：
→ 输入框光标是否闪烁？（无闪烁 = 触控/按键未注册）
→ “确定”按钮是否有按下反馈动画？（无动画 = UI线程卡死或固件挂起）
→ 屏幕右上角时间是否走动？（停走 = 整个HMI OS已假死）❌ 典型翻车现场：
> 某客户坚持“我肯定没输错”，结果我们拿平板录屏回放——他每次按“0”都习惯性双击，而该HMI对连续两次“0”判定为“清空缓存指令”，等于每输一次就主动删自己一半密码…（后来我们送了他一个硅胶按键防连击贴）
▪️ 密码重试策略：不是“多试几次”，而是“试对逻辑”
🔑 关键认知：多数HMI的“错误计数器”独立于PLC运行，且存储在RAM或带电容保持的SRAM中。
→ 所以：冷重启（断电10秒再上电）通常能清零错误次数，但热重启（仅重启HMI供电）不一定有效。
→ 特例提醒：信捷TH系列部分固件版本，错误计数写入EEPROM——断电也不清，必须进安全模式手动擦除。📋 实操建议表（按品牌速查）： | HMI品牌 | 错误计数存储位置 | 冷重启是否清零 | 安全模式进入前更大允许错误次数 | |----------|------------------|----------------|------------------------------| | 昆仑通态（MCGS） | RAM（带超级电容） | ✅ 是 | 9次（第10次触发Bootloader锁定） | | 威纶（Weinview） | Flash模拟EEPROM | ❌ 否 | 5次（第6次需硬件复位+组合键） | | 信捷（TH系列） | 真EEPROM（1万次寿命） | ❌ 否 | 3次（第4次写入失败标志位） | | 维控（LK系列） | SRAM（依赖主板电池） | ⚠️ 看电池电压 | 7次（电池＜2.8V时行为异常） |
▪️ 物理按键 vs HMI切换测试：确认“输入通道”是否健康
- 🔧 动手小实验（无需工具）：
- 找一台同型号、正常运行的打孔机（或向同事借个HMI备用机）；
- 把它的HMI数据线（通常是RS485或以太网）临时接到故障机的PLC上（注意：只换HMI线，不动PLC程序）；
- 开机——如果新HMI能正常登录 → 问题在原HMI本体；
- 如果新HMI也报错 → 问题在PLC侧（比如通信中断、密码校验逻辑被意外修改）。
💡 速捷小技巧：我们随身带的“HMI健康快检卡”上印着各品牌默认通信参数（波特率、站号、协议类型），30秒就能判别是不是RS485终端电阻没接、或者Modbus地址配错了——比翻说明书快17倍。
2.2 配置层诊断：当“表面没问题”，就得掀开盖子看电路板
✅ 目标：定位是“密码丢了”，还是“密码存错了”，或是“密码根本没送到PLC”
⚙️ 原则：可读、可验、可追溯——所有操作留痕，不改原始数据
▪️ PLC与HMI通信状态检查：它们俩还在“发微信”吗？
📡 看通信指示灯（最老实的信使）：
- 西门子S7-1200 + 昆仑通态：看CPU上的TXD/RXD灯是否规律闪烁（非常亮/常灭）；
- 三菱FX5U + 威纶：看PLC扩展模块SD灯是否绿闪（红灯=通信超时，灭灯=线路断开）；
- 台达DVP系列 + 信捷TH：看PLC本体COM灯是否每2秒闪1次（闪太快=干扰，不闪=485收发芯片损坏）。💻 进阶验证（需笔记本+编程电缆）：
- 用TIA Portal / GX Works2 / DOPSoft 分别连接PLC和HMI，同时在线监控：
→ HMI侧：查看“发送缓冲区”里有没有发出PWD_CHECK_REQ帧；
→ PLC侧：查看对应DB块中PWD_INPUT变量值是否实时更新；
→ 若HMI发了、PLC没收到 → 查485终端电阻（120Ω）、共模电压（应＜7V）、屏蔽层单端接地；
→ 若PLC收到了、但没返PWD_RESULT→ 查PLC程序中密码校验段是否被注释、或M100.0地址被其他逻辑覆盖。
📌 真实案例：泉州某铝基板厂，HMI始终报错。我们连上PLC一看——梯形图里校验密码的CMP指令后，被人加了一行RST M100.0（复位结果位），原因是去年调试时为绕过权限临时加的，忘了删…（我们顺手帮他们加了注释：“此处勿删！2023.08.15 张工留”）
▪️ 密码存储区数据完整性：它的“小本本”还干净吗？
💾 存储位置常识（HMI端）：
- 大多数国产HMI（信捷/维控/昆仑通态）：密码哈希值存在Flash的固定扇区（如0x0008_0000），带CRC16校验；
- 部分进口屏（施耐德、基恩士）：加密存储在专用安全芯片（SE）中，无法直接读取，但可触发“校验失败日志”；
- 老旧机型（如某2012年产欧姆龙NS系列）：明文存EEPROM，我们曾用逻辑分析仪抓到它写入过程——50 41 53 53 31 32 33（ASCII: PASS123）。🔍 如何验？不刷机、不拆焊：
- 通过HMI自带的工程模式（非安全模式）进入系统信息页：
→ 昆仑通态：长按“帮助”+“F1”5秒 → 查Storage Info中PWD_CRC_Status字段；
→ 威纶：开机时按住“ESC”不放 → 进入Diag Menu→Flash Checksum；
→ 信捷TH：在登录界面连续点击左上角Logo 7次 → 弹出System Health→ 查EEPROM_Valid是否为OK。
⚠️ 注意：若校验失败（如CRC_Error），切勿反复重启试图“撞运气”——可能加速Flash坏块蔓延。此时应立即转入2.3节“应急恢复路径”。
▪️ 固件版本兼容性核查：不是所有“新版”都更懂你
📈 典型冲突场景：
- HMI升级到V7.2，PLC仍用V2.1固件 → 密码校验协议字段长度不匹配（新协议加了2字节盐值，老PLC直接截断）；
- 昆仑通态MCGS嵌入版V6.8，与西门子S7-1500的S7comm Plus协议握手失败 → HMI发AUTH_REQ，PLC回UNKNOWN_FUNC；
- 某国产屏升级后启用AES-128加密通信，但PLC侧未加载对应密钥模块 → 所有交互帧被丢弃，表现就是“输啥都错”。✅ 安全自查法：
1. 查HMI工程文件属性里的Target_Firmware_Version；
2. 查PLC固件版本（TIA Portal里右键CPU → Properties → Firmware）；
3. 上速捷官网【技术支持→兼容性矩阵】页面（网址：www.sujieauto.com/compatibility），输入双方型号，自动生成匹配结论——我们连“哪个补丁包修复了XX型号密码同步BUG”都标好了。
2.3 应急恢复路径：当常规手段失效，我们还有“备用钥匙”
✅ 目标：合法、可控、可逆——不破坏设备原有配置，不丢失生产数据
⚙️ 原则：所有硬件级操作，必附型号差异说明；所有跳线操作，必标风险等级
▪️ 安全模式进入 *** ：不是所有HMI都叫“Safe Mode”，有的叫“Service Mode”，有的叫“Engineer Boot”
| 品牌/系列 | 进入方式 | 是否需要工具 | 风险提示 |
|---|---|---|---|
| 昆仑通态（MCGS） | 断电→按住“F4”→上电→听到蜂鸣后松开→等3秒进蓝底白字菜单 | ❌ 否 | 进入后可导出当前工程，但不能直接改密码，需导出后用MCGS开发环境解密重编译 |
| 威纶（Weinview） | 断电→按住“ESC”+“F1”→上电→看到“Bootloader”字样松开 | ❌ 否 | V6.0以上固件需USB密钥授权才能导出工程，否则仅能格式化HMI（⚠️会清空所有画面） |
| 信捷TH系列 | 断电→短接主板JP1跳线（2-3脚）→上电→绿灯快闪→拔掉跳线→等红灯慢闪 | ✅ 需镊子 | JP1短接超5秒将触发Flash全擦除！务必掐表操作 |
| 维控LK系列 | 断电→按住“Menu”键不放→上电→屏幕出现“SERV”→输入888888 | ❌ 否 | 此模式下可重置HMI密码，但PLC侧密码仍需单独处理（这才是铝基板设备的真正难点） |
💡 速捷工程师随身包标配：
- 一把精密镊子（带防静电涂层）
- 一张印有主流HMI跳线位置的PET膜（覆在屏上就能对准）
- 一个U盘（预装各品牌官方Bootloader工具+速捷定制校验脚本）
▪️ 硬件复位组合键：比“Ctrl+Alt+Del”更硬核的终极方案
- ⚠️ 重要前提：仅适用于HMI完全死机、触控无响应、甚至无法进入任何菜单的情况
- ✅ 标准流程（以铝基板现场最常见机型为例）：
- 断开HMI 24V供电；
- 找到HMI背部标签——确认型号（如：
Weinview MT8071iE或Kinco HMI K7000）； - 对照速捷《应急复位速查表》执行：
- MT8071iE：短接X1端子第7&8脚（5秒）→ 上电 → 听到3声“滴”即成功；
- K7000：主板CN1接口，用杜邦线桥接Pin2(GND) & Pin9(BOOT) → 上电 → 待LED由红转绿 → 断开；
- TH-070：拆后盖→找到U1芯片（STM32F103）→用镊子轻触
NRST引脚（第7脚）→ 单次脉冲复位。
📌 温馨提醒：我们从不推荐“长按电源键10秒”这种消费电子式操作——工业HMI的电源管理芯片，真会把你按进Bootloader黑洞里出不来。
▪️ 出厂密码重置跳线操作：最后的“物理信任锚点”
- 🔑 本质：这是厂商留给授权服务商的“物理后门”，非紧急情况不启用，启用必留档
- 📍 操作位置（典型铝基板设备HMI）：
- 西门子KTP700 Basic：主板右下角，丝印
RST_PWD的2pin贴片焊盘（需热风枪+0.3mm烙铁头点触3秒）； - 汇川IVC系列：金属外壳内侧，银色小方块（实为EEPROM写保护开关），拨到
ON位再上电； - 某国产冷门屏（型号脱敏）：主板上一颗黑色小磁珠，用强磁铁靠近3秒，内部霍尔开关触发密码清零（我们管它叫“磁力唤醒术”）。
- 西门子KTP700 Basic：主板右下角，丝印
📝 合规声明：
> 所有跳线/短接/磁吸操作，均基于设备厂商公开技术文档及晋江速捷自动化科技有限公司与各品牌方签订的《技术服务授权协议》执行；
> 每次操作前，我们会为客户生成《应急处置授权确认单》，注明操作内容、预期效果、潜在影响及回滚步骤；
> 我们服务过的比亚迪、中国烟草、恒安纸业等客户，其产线HMI密码恢复记录，全部纳入企业IT *** 系统可审计。
所以你看，“密码错误”四个字背后，不是玄学，而是一套层层递进的工程判断树。
它不靠运气，靠的是——
✅ 对通信协议的理解，
✅ 对硬件特性的熟悉，
✅ 对客户产线环境的尊重，
✅ 以及，一份印着“晋江速捷自动化科技有限公司”抬头、盖着鲜红公章的《技术服务报告》。
下章预告👉【3. 预防性维护与权限管理体系优化】：教你怎么把“下次再错”变成“永远不错”——从密码生命周期管理，到HMI防抖算法升级，再到产线工程师人手一本的《铝基板打孔机HMI处置红宝书》（含真实型号密码对照表、固件包直链、7×12小时远程支援入口）。
记住：在泉州晋江，在速捷工控，我们修的从来不是屏幕，而是产线的信心。
大家好，我是速捷工控——不是来给你讲PPT的，是来帮你把“下次输错密码”这件事，从产线日程表里永久划掉的那个技术老伙计。
上一章我们刚一起闯过排查三关、拆过跳线、听过蜂鸣、校验过CRC，把那台铝基板自动打孔机从“拒人千里之外”的冷脸模式，扳回了“张工您好，请指示”的乖巧状态。
但说实话——
> 修得再快，也不如让它压根不犯错；
> 恢复再稳，也不如它根本不用恢复。
这章，咱们不聊“怎么救火”，聊“怎么拆煤气罐+装烟雾报警器+给操作员发防火手册”。
一句话总结本章精神：预防性维护，不是多干活，而是少返工；权限管理优化，不是加锁，而是让锁自己学会认人。
3.1 密码生命周期管理规范：别让密码比产线老师傅还“固执”
✅ 目标：告别“PASS123”“admin888”“出厂密码贴在屏背后”的高危传统
⚙️ 原则：可设、可管、可审、可溯——像管物料批次一样管密码
▪️ 定期更新提醒：不是“建议您改”，而是“系统替您记着”
- 📅 我们帮客户部署的HMI权限管理模块（已集成于速捷定制版MCGS/Weinview工程模板中），默认启用：
- 90天强制密码轮换提醒（登录界面右下角小铃铛图标闪烁 + 弹窗提示：“距下次密码更新还剩7天”）；
- 密码连续使用超180天自动锁定高级权限（仅保留“查看模式”，需工程师扫码授权解锁）；
- 密码修改记录实时写入PLC DB块 + 同步上传至企业MES日志库（审计时直接调取，无需翻纸质登记本）。
💡 真实落地案例：
泉州某铝基板厂原用信捷TH-070，密码5年未动。我们上线速捷权限管家后，首月就触发3次自动提醒，第2次提醒时，操作员顺手改成了ALU@2024Q3（含年季标识+特殊字符），并勾选“同步更新PLC侧校验密钥”——从此，打孔参数误调率下降62%。（因为没人再为“怕输错密码不敢进设置页”而绕开工艺校准）
▪️ 双因素认证扩展接口：给密码加个“物理保镖”
- 🔐 不是所有HMI都支持指纹或人脸识别（尤其老旧机型），但我们提供轻量级双因子过渡方案：
- ✅ USB Key绑定认证：插入特制加密U-Key（内嵌国密 *** 4算法），HMI启动时自动读取设备唯一ID，与PLC中预存白名单比对；
- ✅ 微信扫码动态口令（TOTP）：操作员打开企业微信→进入“速捷工控服务号”→点击【HMI登录】→生成6位一次性验证码（30秒刷新），输入即生效；
- ✅ PLC硬件特征码绑定：将当前PLC的CPU序列号、以太网MAC、固件哈希值三者融合生成“设备指纹”，HMI仅对匹配指纹的PLC响应密码请求——杜绝U盘拷贝工程后异地乱用。
📌 关键提示：以上功能全部基于原厂通信协议开发，无需刷写HMI Bootloader，不破坏保修。我们已在比亚迪某刀片电池产线、恒安纸业高速包装线稳定运行超18个月。
▪️ 操作日志审计功能启用：谁在什么时候，动了哪一页？
- 📋 默认记录字段（满足ISO 27001及等保2.0基础要求）：
时间戳 | 操作员账号（或工号） | HMI IP地址 | PLC站号 | 访问页面名 | 权限等级变更 | 密码修改动作 | 工程导出/下载行为 | 异常退出标记 - 📤 日志输出方式（三选一，按客户IT策略适配）：
- 本地SD卡循环存储（支持30天×10万条，满自动覆盖）；
- Modbus TCP上传至SCADA历史库（字段映射已预配置）；
- MQTT直推企业SIEM平台（如Splunk、Logstash，速捷提供标准 *** ON Schema）。
🔐 合规小贴士：
> 所有日志均采用AES-128-CBC加密存储，密钥由PLC安全区生成，HMI端无明文密钥；
> “删除日志”按钮在UI层隐藏，仅通过速捷授权工程师专用调试指令（需扫码+短信双重验证）方可调用——真删了，系统自动生成《日志清除事件报告》并邮件抄送IT主管。
3.2 HMI与控制系统协同防护：让屏幕和PLC，学会“互相提醒”
✅ 目标：单点故障不扩散，误操作有缓冲， *** 攻击被隔离
⚙️ 原则：软硬协同、动静结合、内外分治
▪️ 输入防抖算法升级：不是“手抖”，是“系统太敏感”
- 🌪️ 铝基板车间典型干扰源：伺服启停瞬间EMI、液压站电磁阀群动作、高频打孔振动传导至触控玻璃……
- 🛠️ 速捷定制防抖策略（已固化于各品牌HMI驱动层）：
- 双阈值触控判定：
→ 初级判定（毫秒级）：同一坐标连续3帧（≥30ms）触点面积＞8mm²，才视为有效按下；
→ 高级校验（帧级）：结合相邻5帧的X/Y轴偏移标准差，若＞2.3像素，则丢弃本次输入（判定为振动误触）； - 按键防连击保护：物理按键信号进入HMI前，经FPGA逻辑门滤波（硬件级），彻底杜绝“按一下=输两遍0”的经典翻车。
- 双阈值触控判定：
📊 效果对比（某铝基板厂实测）：
| 指标 | 升级前 | 升级后 |
|--------|---------|---------|
| 触控误判率 | 12.7% | 0.3% |
| 密码输入平均耗时 | 8.2秒 | 4.5秒 |
| 因误触导致的参数覆盖事故 | 平均每月2.3起 | 连续9个月零发生 |
▪️ 密码错误次数动态锁定：不是“输错5次就锁死”，而是“越可疑，越谨慎”
- 🧠 传统逻辑：固定次数锁定 → 易被暴力试探，也易因误触误伤；
- 🌐 速捷动态策略（PLC+HMI联合决策）：
- ✅ 基础层：单IP/HMI设备，5分钟内错误≥3次 → 锁定15分钟；
- ✅ 增强层：若PLC检测到同一时段内，3台及以上同型号HMI集中报错 → 自动触发“疑似批量破解”模式：
→ 临时关闭所有HMI的远程Web访问端口；
→ 向IT网管推送SNMP Trap告警；
→ 在HMI登录页底部滚动显示：“安全策略已激活，请联系产线工程师”（不暴露任何技术细节）； - ✅ 人性化层：连续2次输错后，HMI自动弹出“密码提示卡片”（仅显示首字母+掩码长度，如
A***，且提示语为“上次修改于2024-06-15，您还记得吗？”）——降低遗忘焦虑，提升复用率。
▪️ *** 远程访问隔离策略：把“家门钥匙”和“快递柜”分开管
- 🚪 现状痛点：很多客户为方便调试，开放HMI Web Server端口（80/443）或FTP服务，结果被扫描器盯上，甚至遭遇勒索软件投毒；
- 🛡️ 速捷三级隔离方案：
层级 措施 适用场景 物理隔离 HMI以太网口分设“产线LAN”（接PLC）与“运维WAN”（接防火墙DMZ区），双网口独立供电 新建产线首选，已用于中国烟草某卷包车间 协议隔离 通过PLC做 *** ：所有远程请求先发至PLC的S7comm Plus安全通道，由PLC校验身份后再转发至HMI；HMI Web端口默认关闭，仅响应PLC内网IP 改造项目友好，兼容95%存量设备 零信任接入 部署速捷轻量级边缘网关（基于树莓派CM4定制），所有远程连接必须：① 通过企业微信扫码认证；② 设备证书双向校验；③ 操作会话录屏+实时水印（含操作员姓名+时间+IP） 对等保/合规要求严苛的客户（如金融设备代工厂）
✅ 所有隔离策略，均提供《速捷工业防火墙白名单规则集》（含西门子、三菱、汇川等主流PLC的OPC UA/Modbus TCP最小端口清单），拒绝“全开1-65535”的野蛮操作。
3.3 面向产线工程师的标准化处置手册：你的口袋里，该有一本“不掉漆的红宝书”
✅ 目标：让一线兄弟不查百度、不打 *** 、不等支援，3分钟内自主闭环
⚙️ 原则：真实、极简、可打印、防水耐油、二维码活码
▪️ 常见型号密码对照表：不是“万能密码”，而是“官方留的后门钥匙”
- 🔑 重要声明：以下密码均为设备厂商公开文档中注明的工程/恢复模式入口码，非破解手段，合法合规；
- 📄 表格节选（铝基板打孔机高频机型）：
| HMI品牌/型号 | 出厂默认密码 | 安全模式密码 | 备注 |
|---|---|---|---|
| 昆仑通态 MCGS-TPC7062K | admin | 888888 | 需长按“帮助”键进入，仅限V6.2及以下 |
| 威纶 MT8071iE | 无（首次需设） | WEINVIEW（全大写） | V7.0+需配合USB密钥 |
| 信捷 TH-070 | 111111 | 888888 | 若EEPROM损坏，短接JP1后输入此码重置 |
| 维控 LK10M08 | 000000 | 123456 | 仅限V3.8固件，V4.0起启用AES加密 |
| 汇川 IVC10-70 | Inovance（首字母大写） | INOVANCE（全大写） | 区分大小写，输错3次自动转小写重试 |
🖨️ 使用方式：
- 打印成A5尺寸、覆哑光防水膜，夹在工程师巡检包内页；
- 扫描页脚二维码，直跳速捷官网【密码工具箱】——含各型号最新固件下载、密码生成器、在线校验工具。
▪️ 固件升级包获取渠道：拒绝“百度云链接已失效”
- 🌐 唯一可信源：速捷自动化官网技术支持门户（www.sujieauto.com/support）
- ✅ 三大保障：
- ✔️ 版本权威：所有固件均来自原厂镜像站同步，附带数字签名（SHA256校验值公示）；
- ✔️ 机型精准：输入HMI背面标签完整型号（如
MT8071iE-V7.1.0.12），自动过滤匹配包，不推荐“通用版”； - ✔️ 升级护航：下载即附《傻瓜式升级指南》PDF（含风险提示、断电保护步骤、回滚 *** ），以及一个
.bat一键校验脚本（双击自动比对MD5）。
💡 小技巧：我们给每位签约客户提供专属固件订阅服务——新固件发布后，系统自动邮件推送，并标注“本版本修复：XX型号密码同步失败BUG（CN-2024-087）”。
▪️ 授权服务商快速响应通道：不是“400 *** 转5级”，而是“扫码→定位→派单→抵达”
- 📲 全流程3步到位：
- 扫码：打开微信，扫描HMI背面速捷服务码（或产线看板上的统一二维码）；
- 定位：自动获取设备GPS/厂区蓝牙信标位置（支持离线地图缓存）；
- 派单：系统根据设备型号、故障关键词（如“密码错误”）、工程师技能标签（如“威纶专家”“信捷解密认证”），15秒内指派最近可用工程师；
- 🕒 SLA承诺（晋江及周边2小时到场，福建省内4小时，全国重点城市8小时）；
- 📄 每次服务生成《速捷技术服务电子工单》，含：现场照片、操作录屏片段、修改参数截图、客户电子签字——全程留痕，扫码即可验真。
📬 最后一句实在话：
> 这本《铝基板打孔机HMI处置红宝书》，我们不卖。
> 它随每一次现场服务免费交付，印在耐撕防水纸上，边角还做了圆弧防刮设计；
> 因为在速捷工控看来——
> 更好的售后服务，是让客户不再需要售后服务；
> 而更好的预防性维护，是把经验，变成一张你随时能摸到的纸。
——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务 *** 覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
下章预告👉【4. 铝基板打孔机HMI专项优化实践：从‘能用’到‘好用’的12项体验升级】：聊聊怎么让操作员多看一眼就不想切走的画面布局、让老师傅闭眼都能找到的快捷键逻辑、还有——为什么我们坚持把“紧急停止”按钮，做成比手掌还大的红色蘑菇头。
