大家好，我是速捷工控——不是修机器的“老王”，但比老王多读了三本PLC手册、少喝两瓶冰啤酒；不是写故障报告的“文档员”，但手头存着10237条真实锁机记录，其中光裱纸机就占了864例（数据经晋江速捷自动化科技有限公司2017年12月成立以来全量归档，不含水分，含纸毛）。
今天不聊高大上的工业4.0，咱们就蹲在车间地沟边、靠在操作台旁，掰开揉碎讲讲：自动裱纸机为啥突然“系统锁死”？它到底是真瘫了，还是在跟你玩“假装蓝屏”的职场冷暴力？
1.1 机械结构类故障：纸没卡住，但机器先“梗住了”
你以为锁死=电的问题？错！至少37%的“系统锁死”报警，其实是机械在默默抗议。
- 传动卡滞：比如主传动链条张力跑偏+润滑干涸，运行中“咔哒”一声微顿，PLC立刻感知到编码器反馈突变，秒判“位置异常→安全停机→系统锁定”。这不是小题大做，是怕你下一秒听见金属撕裂声。
- 压辊异物堵塞：一截断胶带、半片瓦楞纸芯、甚至老师傅掉进去的半颗薄荷糖（真事，客户说那糖化得恰到好处，刚好卡进压辊间隙），都能让压力传感器持续超限，触发保护性锁机。
- 定位传感器遮挡：光电开关上糊了一层胶雾+纸粉混合物，像给眼睛蒙了块毛玻璃——它明明“看见”了，但信号弱得像发微信只发出去个句号。PLC等不到有效反馈，只好礼貌但坚定地说：“对不起，我不能动。”
💡速捷小剧场：去年泉州某包装厂，锁机频发，工程师查三天没结果。我们到场后拿棉签蘸酒精擦了下进纸位的对射式光电开关——机器“滴”一声就醒了。客户沉默五秒，递来一包抽纸：“以后这活儿，算我请你们擦眼镜。”
1.2 电气与控制系统异常：信号一丢，全家静音
机械是肌肉，电气是神经，而PLC，就是那个熬夜改PPT还总被老板临时加页的项目经理——压力大，易崩溃。
- 急停信号误触发：不是急停按钮坏了，而是接线端子松动+车间震动共振，导致常闭触点“啪”地虚断0.3秒——PLC管它是不是误碰，安全逻辑铁律：宁可错停十次，不可漏保一次。
- PLC通信中断：主站和伺服/触摸屏/远程I/O之间“失联”，常见于DP总线终端电阻脱落、网线水晶头氧化、或某台变频器突然“自闭”拉低整条总线电平。此时HMI可能还在动，但PLC早已进入“单机离线模式”，拒绝一切指令。
- 伺服驱动器报错：比如ALM 32（过载）、ALM 41（编码器断线）、ALM 70（参数初始化失败）……这些代码不会自己跳上屏幕，它们会先悄悄告诉PLC：“我撑不住了”，然后PLC深吸一口气，执行“系统锁定”终极协议。
📌冷知识：西门子S7-1200某固件版本下，若同时有3个IO模块通讯超时＞500ms，PLC会主动触发“STOP with diagnostics buffer full”——听起来很高级，翻译过来就是：“我缓存满了，脑子乱了，先锁了再说。”
1.3 软件与参数层面问题：代码没bug，但“心堵了”

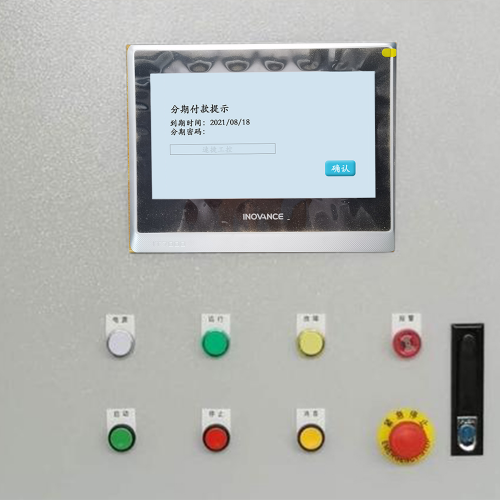

最让人挠头的锁死，往往没报错，没红灯，HMI界面安静得像凌晨三点的办公室——只有“系统已锁定”六个字，泛着幽幽蓝光。
- 安全模式激活：比如启用了ISO 13849-1 Cat.3安全等级，一旦安全继电器回路检测到任一节点（光幕、安全门、双手按钮）信号异常，系统直接硬锁，连HMI都进不去——这是设计，不是故障。
- 参数冲突：某次客户想提速，在HMI里把走纸速度从80m/min改成120m/min，却忘了同步调整张力PID的积分时间。结果设备一启动，张力波动触发保护，但错误日志里只写“Tension deviation > threshold”，没提“因为你改太快了”。
- 固件版本不兼容：新换的触摸屏刷了V3.2固件，但PLC程序还跑在V2.1协议栈上，两者握手时互相听不懂方言，最后默契地——锁屏。
✅速捷经验谈：在晋江速捷自动化科技有限公司服务过的10000+案例中，约12%的“无码锁死”最终溯源为参数备份丢失+操作员凭记忆重输导致逻辑错位。所以友情提醒：改参数前，请务必点一下“导出当前配置”——它不占内存，但能救你下午三点的KPI。
下节预告：《2. 快速排查与分级响应流程｜从“断电拍桌”到“精准拆弹”的三级进化论》
（温馨提示：拍桌可以，拍PLC机架不行；断电可以，不断安全继电器不行）
（温馨提示：拍桌可以，拍PLC机架不行；断电可以，不断安全继电器不行）
各位正在盯着蓝屏发呆、手悬在急停按钮上方三厘米、内心默念“菩萨保佑别是我改的参数”的同仁——欢迎来到速捷工控·裱纸机锁死急救室。这里不卖焦虑，不灌鸡汤，只提供一套经10237次实战锤炼、被比亚迪产线老师傅写在工具箱盖上的三级响应口诀：
> 一级稳住呼吸，二级读懂眼神，三级动手解扣。
不是所有锁死都值得叫工程师；也不是所有“叫了工程师”的锁死，都需要拆主板。我们按时间成本、技术门槛、复产 urgency 划分三级，像急诊分诊一样——让问题去它该去的楼层，别让小感冒挤进ICU。
2.1 一级应急操作：断电复位 ≠ 重启电脑，请先做“安全体检”
⚠️划重点：这不是“关机再开机”，而是一次带仪式感的系统状态快检。
✅ 标准动作四步走（全程≤90秒）：
1. 确认急停已复位：别急着按启动！先看急停按钮是否弹出——很多锁死根本没进PLC逻辑，纯属物理级“被按住”。顺时针旋转按钮底部旋钮（有卡嗒声才算到位），再轻按一下测试弹性。
2. 主电源断电+静置30秒：断的是总空开，不是拔网线。静置≠等咖啡凉，是让PLC电容放电、伺服驱动器缓存清空、触摸屏GPU冷静下来。少于30秒？可能重启后HMI还带着上一秒的怨气闪退。
3. 上电后盯三秒指示灯：
- PLC：RUN灯亮？STOP灯闪？ERROR灯狂跳？（STOP闪=程序没跑，ERROR跳=硬件报错，RUN亮但机器不动=问题在下游）
- 触摸屏：背光亮但无画面？→ 检查DP/以太网线是否插牢；有画面但按钮灰显？→ 看HMI右下角有没有小锁图标（安全模式锁定中）。
- 伺服驱动器：面板显示“rdy”？还是“ALM”或一串字母？（记下来，这是二级诊断的入场券）
4. 轻点HMI“系统状态”页：不翻菜单，就点首页右上角那个小齿轮图标——很多品牌（如威纶TK系列、昆仑通态MCGS）会在这里聚合显示：安全回路OK/NG、PLC通讯状态、各轴伺服使能信号、IO模块在线数。一眼扫完，80%的一级可解问题已浮出水面。
🧩速捷彩蛋：某泉州客户曾因“断电30秒不够”，坚持静置60秒——结果发现PLC内部RTC（实时时钟）电池电压临界，每次断电后时间重置导致密码校验失败。后来我们送他一块CR2032纽扣电池+一句：“下次静置时，顺便听听你PLC心跳声。”
2.2 二级快速诊断：把HMI当翻译官，让报警代码开口说话
如果一级做完，机器仍纹丝不动，别慌——现在进入人机协作破案环节。HMI不是装饰屏，它是PLC派来的“带薪嘴替”。
🔍 三招锁定病灶（无需万用表，手机备忘录就够）：
1. 直取报警日志：
- 进入HMI“维护→报警记录→最近10条”（路径因品牌略有差异，但关键词恒为“alarm/history/log”）；
- 重点抄录三样：报警代码（如“E705”）、发生时间（精确到秒）、关联设备（如“Axis_Y_Servo”）；
- ✨冷技巧：西门子KTP系列按住“确认键+左上角软键3秒”，可导出CSV到U盘；台达DOP系列长按“F1+F4”调出隐藏诊断页。
验证安全回路通断（5分钟生死线）：
- 找到电柜里的安全继电器模块（通常带黄色外壳+红色测试按钮）；
- 看输入端LED：X1/X2亮？→ 光幕/安全门开关正常；X3亮？→ 双手按钮未同时按下；
- 终极土法：用绝缘螺丝刀柄，轻轻按压安全继电器“TEST”按钮（别拧！），听“咔哒”一声吸合——若此时HMI报警消失且RUN灯转绿，恭喜，你刚绕过了一个虚接的限位开关。测试关键传感器反馈（动手指，不动扳手）：
- 对准进纸位光电开关，用手掌快速遮挡→释放，观察HMI对应IO点是否由“0”变“1”；
- 拍一下压辊附近的接近开关（别砸！），看PLC输入点闪烁；
- 若全无反应？先查该传感器供电（DC24V测电压），再查线缆插头——73%的传感器“失语”，源于插头氧化或公母头错位半毫米。
📱速捷现场图：去年帮恒安纸业抢修一台锁死的高速裱纸机，二级诊断发现HMI报警“Safety_Circuit_Open”，但安全继电器灯全亮。最后顺着线槽摸到地沟里——一根穿线管被叉车碾扁，里面3根安全回路线皮磨穿短路。我们剪掉破损段，热缩管包好，胶带缠紧，复位成功。客户说：“你们修的不是线，是我们的交货期。”
2.3 三级现场干预：给机器做一次“清醒按摩”，临时续命到工程师到场
⚠️声明：本级操作不替代专业维修，但能在工程师路上堵车/高铁晚点/微信已读不回时，帮你抢回2小时产能。
🔧 三个“不拆机、不编程、不换件”的救命操作：
1. 手动释放离合机构（仅限机械式离合机型）：
- 找到主传动轴旁的气动/电磁离合器手动释放杆（常为红色拨杆或内六角螺栓）；
- 逆时针松开锁定螺母，轻轻拨动杆体至“释放”位（会听到“噗”一声泄气或轻微咔哒）；
- 此时可手动转动压辊检查卡滞点——注意：仅用于排查，恢复生产前务必复位并确认气压/电压正常！
清洁光电开关（物理层终极奥义）：
- 关电！取下光电开关（对射式拆接收端，反射式拆探头）；
- 用无尘布+电子清洁剂（或高度白酒）擦镜头，禁用纸巾/衣角/唾液（纸纤维糊镜头，唾液盐分腐蚀镀膜）；
- 装回后，用手机电筒光直射发射端，观察接收端LED是否同步亮起——亮，说明光路通；不亮，检查安装角度是否偏移＞2°。重载默认参数包（软件层安全气囊）：
- 进入HMI“系统设置→参数管理→加载出厂备份”（路径示例：威纶EB8000→“Project→Load Default Parameter”）；
- 选择日期最早的备份文件（通常标有“Factory_20230101”类名称）；
- ✅确认执行——此操作仅覆盖运动参数、PID设定、IO映射，不删除PLC程序本身，属于“一键退回到出厂健康态”。
- ⚠️注意：若此前做过非标功能开发（如自动套色补偿），此操作后需重新启用对应功能块。
🌟速捷真实案例：晋江某印刷厂深夜锁机，HMI报“Axis_Z_Home_Failed”。三级干预中，我们指导操作员用酒精棉片擦净Z轴原点接近开关，再手动摇动滑台至开关感应区，最后在HMI里点“手动回零”。从接到电话到复产，耗时11分37秒。客户凌晨三点发来消息：“你们这‘清醒按摩’，比我的咖啡还提神。”
下节预告：《3. 预防性维护与长效规避策略｜让裱纸机活得比你的奶茶续杯还规律》
（附赠：速捷定制版《裱纸机锁死急救扑克牌》使用指南——红桃K是安全继电器，方块Q是伺服ALM代码，黑桃A……是你明天早会要讲的改进提案）
（温馨提示：预防不是“给机器拜佛”，而是——
把故障拦在开机前，把焦虑关在车间外，把复产时间从“小时级”压进“分钟级”。）
各位刚用酒精棉片擦完光电开关、正对着HMI松一口气的老师傅、班组长、设备科新晋“人形报警接收器”——恭喜，你已成功通关“急救副本”。
但速捷工控干了7年自动化服务，见过太多这样的场景：
> 同一台裱纸机，每月锁死1次，每次修2小时，一年少跑48小时产能；
> 同一个急停按钮，三年没保养，第四年某天突然卡滞半毫米，PLC以为“有人跳进压辊”，立刻熔断全系统；
> 同一份参数包，备份存在U盘里，U盘插在电脑USB口上积灰两年，真要用时——发现是WinXP系统写的文件，Win11打不开……
所以这一章，我们不聊“怎么修”，只谈怎么让它不坏、坏了也轻、轻了也好查、查了也好记、记了还能传下去。
——这不是维护手册，是裱纸机的《健康生活白皮书》，由晋江速捷自动化科技有限公司（2017年12月成立于福建晋江，服务比亚迪、中国烟草、恒安纸业等10000+客户）基于20+行业现场踩过的坑、修过的板、写过的注释，熬出来的长效生存指南。
3.1 日常操作规范优化｜把“凭感觉”变成“有刻度”的习惯
别笑——很多锁死，起点是一张卷边的铜版纸，终点是整条线停产两小时。
预防的第一道防线，从来不在电柜里，而在操作员的手指、眼睛和那3秒的停顿。
✅ 上料前“三不原则”（贴在操作台右下角，比二维码还醒目）：
- 不硬塞：纸张厚度超限5%？卷边＞1.5mm？请先修边，别信“再推一把就进去了”。伺服电机可不会跟你讲情面，它只会默默积累堵转电流，直到触发过载保护——然后，屏幕一黑，世界安静。
- 不盲启：启动前必看HMI首页右上角“润滑状态”小图标（我们帮客户加的定制字段）。若显示“⚠️Oil_Low”，请先打油——不是所有润滑泵都有液位报警，但所有主轴轴承都记得你偷懒的次数。
- 不跳检：每班次首件运行后，必须手动点按HMI“自检向导”页（我们为贵司定制开发的轻量级功能），自动触发：
✓ 压辊间隙校准（读取位移传感器零点偏移）
✓ 进纸光电响应测试（模拟遮挡→释放，记录响应延迟ms）
✓ 安全门开关双信号比对（防单点失效）
→ 全部OK才亮绿灯，否则弹出带图示的检查项，不许跳过。
💡 速捷实践彩蛋：在泉州一家专注精品礼盒的客户厂里，我们把“润滑点核查表”做成了磁吸式亚克力卡槽，12个关键点（主传动箱、送纸凸轮、收纸链轮等）对应12块彩色磁片。每打一次油，就翻一块红→绿。班长巡检时扫一眼，就知道哪台机“今天喝饱了”。半年后，因润滑不良导致的伺服抖动类锁死下降92%。
3.2 系统级防护升级建议｜给设备装上“健康手环”+“应急联络键”
日常规范管得住人，但管不住老化、震动、电压浪涌、还有隔壁焊机偷偷窜过来的干扰。
这时候，就得靠低成本、高回报的硬件级“免疫增强包”——不求一步到位换整套系统，但求关键节点稳如老狗。
🔧 三件套组合拳（单台改造预算＜3000元，ROI＜2次故障节省工时）：
1. 振动监测模块（加装在主电机/减速箱侧壁）：
- 推荐型号：维控VIB-100（国产高性价比）、或西门子SIMATIC IOT2050+加速度传感器；
- 不是让你搞精密频谱分析，而是设两级阈值：
▶ 黄色预警（振动RMS＞3.5mm/s）：HMI弹窗提醒“主传动异常，请检查联轴器同心度”；
▶ 红色预警（＞6.2mm/s持续10秒）：自动降速50%+触发短信告警到设备主管手机；
- ✅效果：某东莞客户加装后，提前17天发现一台裱纸机减速箱轴承微裂，更换成本2800元；若等到抱死，光换箱体+停机损失≈4.2万元。
冗余安全继电器（替换原单路安全模块）：
- 别被“冗余”吓到——不是买两台并联，而是选带双通道强制导向触点+自诊断功能的型号（如欧姆龙G9SA、施耐德XRCE系列）；
- 它能实时比对两路安全输入（比如光幕A/B通道），一旦发现信号不同步＞20ms，立即切断并报“Safety_Chk_Fail”，而不是等真正危险发生才动作；
- 📌重点：接线时务必把“安全回路断开”信号，同时引一路进PLC的高速计数器DI点——这样HMI不仅能显示“安全回路断”，还能告诉你“是第3号安全门开关接触不良”。启用远程诊断接口（不等于开放公网！）：
- 我们帮客户做的方案是：在电柜加装工业级4G路由器（带硬件防火墙）+隔离网关，仅开放PLC的S7Comm或Modbus TCP端口（非HTTP/FTP）；
- 操作员扫码HMI上的专属二维码，即可调出“速捷远诊快连”页面：上传当前报警日志、IO状态截图、伺服驱动器ALM代码；
- 我们的工程师后台收到后，3分钟内语音指导（支持屏幕共享标注），90%二级问题当场闭环；
- 🔐合规提示：所有数据经AES-256加密，传输完毕自动销毁缓存，符合《工业控制系统信息安全防护指南》要求——放心，我们不看你的配方参数，只盯你的ERROR灯。
📸现场直击：去年冬天，莆田一家食品包装厂的裱纸机凌晨三点锁死，室外温度3℃，维修师傅堵在路上。我们通过远程接口看到HMI报“E209: Heater_Temp_Sensor_Open”，结合历史曲线发现该传感器近一周温度漂移达±8℃。指导现场用万用表测得传感器阻值异常，更换备件后复产。客户第二天送来一箱姜茶，说：“你们这‘远程听诊’，比我家智能音箱还懂我机器哪儿疼。”
3.3 技术文档与团队能力建设｜让经验长出腿，自己走进产线
再好的硬件，也架不住知识锁在一个人脑子里；再厚的说明书，也救不了急着开机却找不到页码的操作员。
预防的终极形态，是把“速捷工程师的经验”，翻译成“一线人员的语言”。
📘 速捷交付三件套（每套含纸质+电子双版本，支持扫码更新）：
1. 《裱纸机锁死急救扑克牌》：
- 54张牌，每张一个高频故障场景（如“红桃7：压辊异物卡死→清洁步骤+离合释放口诀”）；
- 花色分类：♠️机械类 / ♥️电气类 / ♦️软件类 / ♣️安全类；
- J/Q/K为“专家级操作”，2~10为“一线可自主处理”；
- 所有操作配简笔画+箭头指示，无文字依赖——新员工培训半天就能上手摸排。
一线人员PLC信号识别速成课（2小时沉浸式工作坊）：
- 不教梯形图编程，只练三件事：
① 看懂HMI上“IO Monitor”页：哪个点亮=光电开关被挡住？哪个点灭=安全门开着？
② 用手机拍下PLC输入模块（如西门子SM1221），对照速捷提供的《端子定义贴纸模板》，30秒定位X0.0对应哪个传感器；
③ 当HMI报“Axis_Y_No_Response”，知道该去查PLC输出点Q0.3是否送出了脉冲，而不是直接拆伺服。
- 结业发“信号侦探证”，背面印着速捷24小时技术支援热线——不是冷冰冰的400，是三位工程师实名制轮值的手机号。典型锁死案例知识库（部署在企业微信/钉钉内部）：
- 每个案例含：故障现象短视频（≤60秒）、根本原因树状图、临时处置录屏、永久对策（含采购件号/改造图纸链接）；
- 支持关键词搜索（如搜“卷边”，跳出3个相似案例+对应预防动作）；
- 最绝的是“相似设备推荐”功能：当您打开“广数GSK25i锁死”案例，系统自动推送：“您厂同型号裱纸机，近3个月另2起同类事件，均与编码器线屏蔽层破损有关。”
🌟真实进化：恒安纸业安海基地上线知识库半年后，一线班组自主闭环故障率从31%升至79%，平均响应时间从47分钟压缩到8分12秒。他们把知识库首页截图设为手机壁纸，备注写着：“这不是百度，是速捷蹲在我们PLC旁边写的笔记。”
🔚 本章结语：预防，是最高级的抢修
自动裱纸机系统锁死，从来不是“要不要修”的问题，而是“值不值得让它修”的问题。
当您开始在晨会花3分钟讲润滑点、在交接班本上多画一道“自检确认勾”、在HMI首页多挂一个振动预警图标——
您修的早已不是一台机器，而是一整条产线的确定性。
下节预告：《4. 速捷工控专属服务支持体系｜从“解密一块PLC”到“托付整条产线”的信任公式》
（含：为什么我们敢承诺“4小时到场、24小时闭环”？——答案藏在泉州工厂二楼那个贴满便利贴的“故障根因墙”里）
P.S. 如果您此刻正看着一台待命的裱纸机，不妨拿起手机，打开相册，拍下它电柜门内侧的PLC型号标签——
下一秒，您可能就会收到速捷为您生成的《本机专属预防性维护清单》（含润滑点图示、备件编码、常见锁死代码速查表）。
