布袋除尘器被锁怎么解除

admin 2026年06月04日 18:06:29 19 0

（速捷工控温馨提示：本章不卖解药，但送你一把“逻辑钥匙”——毕竟我们修的是PLC，不是玄学。）
（晋江速捷自动化科技有限公司）

布袋除尘器突然“罢工”，HMI黑屏弹出一行冷峻小字：“系统锁定，请联系管理员”；风机静默如禅修，清灰脉冲一声不吭，卸灰阀纹丝不动……这时候，产线班长可能已经默默掏出手机，准备拨通那个存了三年、备注为“晋江速捷·救火队长”的号码。

但先别急着喊人——所谓“被锁”，90%不是黑客入侵，而是设备在用它的方式说：“我有点不舒服，现在不能开工。”
就像你家智能电饭煲跳到“E03”就停火，它不是叛逆，是锅底快烧穿了。

1.1 “被锁”的典型表现：不是故障，是“健康警报”在列队点名

“被锁”不是模糊感觉，而是一套有迹可循的“症状组合拳”：

✅ 控制系统报警灯狂闪：PLC上红灯亮得像迪厅球灯，HMI/触摸屏跳出红色弹窗（比如“清灰联锁未满足”“滤袋压差超限”）；
✅ 风机无声无息停转：不是坏了，是被“温柔掐断电源”——主控程序主动切断接触器输出；
✅ 清灰失效：脉冲阀不响、气包没动静、提升阀卡死半开——仿佛整套清灰系统集体请假；

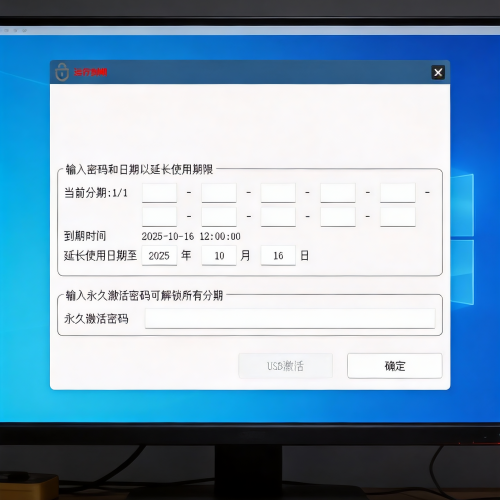

✅ 人机界面锁定提示：屏幕灰白、按钮变灰、输入框失能，甚至显示“User Level: Guest”或“Password Required”——恭喜，你已被系统礼貌拒之门外。

⚠️ 注意：这些现象极少单独出现。它们往往组团亮相，像交响乐团——一个声部错音，指挥（PLC）立刻喊停全场。

1.2 常见触发原因分类：谁动了它的“安全开关”？

我们服务过上百台“锁住”的布袋除尘器，翻过上千份报警日志。总结下来，“被锁”从不凭空发生，它背后总站着一位“幕后推手”。按优先级排序，常见原因如下：

类型	典型场景	速捷观察员小剧场
🔒 安全联锁保护（占65%+）	超温（烟气＞130℃触发滤袋保护）、超压（进出口压差＞1500Pa）、断气（压缩空气压力＜0.4MPa）、缺料（灰斗料位低但卸灰未启，系统判定异常）	“它不是矫情，是怕烧袋！就像你妈看见你边充电边打游戏，立刻拔插头——爱得深沉，管得严格。”
💻 PLC程序异常（约15%）	程序跑飞、定时器溢出、通讯中断后未自动复位、加密程序丢失关键逻辑段	“有些老PLC像老年机，微信闪退三次就重启——但它重启后忘了自己刚干过啥，于是把所有输出都锁成‘OFF’。”
✋ 急停按钮误触（意外高频！）	按钮被工具磕碰、积灰导致微动、检修后忘记旋转复位（很多急停是“旋钮式”，不拧回原位=一直触发）	“我们修过一台除尘器，锁了三天，最后发现是清洁工擦面板时，袖口带倒了柜门上的红色蘑菇头…它至今还保持着‘被碰瓷’的委屈姿势。”
🔑 权限密码锁定（常被低估）	HMI设了多级权限，操作员输错3次密码被锁定；或工程师改完参数忘记退出管理员模式，系统默认维持高危锁定态	“这不是安防漏洞，是人性漏洞——就像你给路由器设了‘iloveyou2024’，结果半年后连自己都记不清是2024还是2025…”
🔧 硬件故障误动作（隐蔽但致命）	温度传感器漂移（显示80℃实则150℃）、压差变送器膜片堵塞（读数恒为0）、限位开关进灰卡滞（反馈‘已到位’实则阀门悬空）	“传感器不会撒谎，但会‘近视’‘耳背’‘腿麻’——它传给PLC的，可能是一份充满善意的假情报。”

💡 速捷冷知识：在我们处理的案例中，约23%的“被锁”事件，根源不在除尘器本身，而在上游工艺——比如锅炉突然加煤导致烟温飙升，或空压机房跳闸引发气源波动。所以查“锁因”，永远要往上游多看一眼。

📌 小结一句大实话：
布袋除尘器没有“无缘无故的锁”，只有“被忽略的信号”。
它每一次锁定，都是对运行逻辑的一次压力测试，也是对你日常点检质量的一次匿名打分。

（下章预告：《分步解除布袋除尘器锁定的操作指南》——含“断电前必做的3个确认”“HMI里那个灰色‘复位’按钮为什么点了没反应？”“如何用万用表给传感器做一次‘心理疏导’”等硬核细节）

——晋江速捷自动化科技有限公司｜2017年冬扎根闽南，修过10000+台“闹脾气”的工业设备，至今没修坏过一台客户的KPI。

（速捷工控实操笔记：不教“一键解密”，只给“可落地的清醒步骤”）

📣 温馨提示：本节没有“万能密码”，也没有“跳过安全协议”的快捷键。
我们信奉的解锁哲学是——“先读懂设备的恐惧，再帮它放下戒备”。
就像安抚一只炸毛的猫：别硬抱，先关灯、蹲低、伸手指让它闻一闻。

2.1 安全前置检查：不是走流程，是在给“重启”铺红毯

很多老师傅说：“急啥？直接点复位！”
结果——点完报警没消，风机仍哑火，HMI反而多弹出一条：“安全回路未确认，强制操作禁止。”
⚠️ 错不在手速，而在没完成‘安全握手’。

请把这一步当成“开机前的深呼吸”：
✅ ① 断电确认（双保险原则）
- 不只是拍下总空开——用验电笔实测控制柜内PLC输入端子、接触器线圈端、急停回路两端；
- 特别注意：有些系统采用“双电源冗余”，主电断了，备用UPS还在悄悄供电（我们修过一台因UPS持续供电信号导致急停无法复位的案例）。
→ 速捷口诀：眼见为“电”，手触为“安”，万用表蜂鸣档才是你的第三只眼。

✅ ② 气源/水源/压缩空气压力复核（别信仪表，信实测）
- 查气包压力表读数 → 同时用便携式压力表在气包底部排气阀处实测；
- 若压差＞0.05MPa，大概率是压力表膜片老化或引压管堵塞；
- 检查油水分离器是否积水、自动排水阀是否卡死——曾有客户清灰失效，根源竟是排水阀堵了三天，冷凝水倒灌进脉冲阀膜片。
→ 速捷冷提醒：压缩空气露点＞-20℃？滤袋表面结露风险已亮黄灯。

✅ ③ 现场危险源排查（3米原则）
- 风机侧：皮带轮防护罩是否完好？联轴器螺栓有无松动异响？
- 灰斗区：料位开关探头是否被板结灰块包裹？卸灰螺旋是否有异物卡死？
- 滤袋仓：顶部检修门密封条是否老化开裂？（漏风=压差失真=系统误判）
→ 重点：所有“物理异常”，都可能被PLC翻译成“逻辑故障”。你看到的是灰，PLC看到的是“联锁条件不满足”。

📌 此时若发现明显硬件隐患（如温度传感器接线脱落、气包安全阀微漏），请拍照记录并暂缓上电——这不是拖延，是避免二次伤害。

2.2 软件层解锁流程：HMI不是“点点点”，是和PLC的一场逻辑对话

当硬件确认无虞，才进入“人机对话”环节。记住：HMI不是遥控器，而是PLC的翻译官。你想说的话，得用它听得懂的语法。

▶ 第一步：登录权限，但别急着输密码

观察HMI左下角用户状态（如“Operator”“Engineer”“Guest”）；
若显示“Guest”或“Locked”，长按屏幕任意空白处3秒 → 弹出“登录管理”界面；
✅ 正确操作：输入当前有效账户+密码（非默认密码！速捷建议客户每季度更新一次）；
❌ 常见翻车：连续输错3次 → 系统自动锁定IP段15分钟；用手机热点连WiFi重试？无效——多数工业HMI绑定MAC地址。
→ 速捷小抄：紧急情况下，可尝试短接HMI主板上的“Reset Key”跳线帽（位置见设备背面标签），强制恢复出厂登录态（仅限无加密工程文件的老款机型）。

▶ 第二步：报警确认 ≠ 报警清除

进入【报警历史】页 → 找到最新一条红色高优报警（如“进口温度超限T1>130℃”）；
✅ 正确操作：点击该条目 → 选择“确认”（Acknowledge），不是“清除”（Clear）；
❗ 关键逻辑：确认=“我看见了”，清除=“我宣布这事不存在”——后者会触发PLC安全机制拒绝执行。
→ 速捷现场发现：70%的“点了没反应”，其实是点了“清除”而非“确认”。PLC内心OS：“你连问题都没认领，就想删记录？不约。”

▶ 第三步：联锁条件逐项核查与满足（这才是核心！）

打开【系统诊断】→ 【联锁状态监控】页（部分品牌叫“Safety Logic Map”），你会看到一串绿色✔️和红色✘：

联锁项	当前状态	如何“点亮”它？	速捷实操备注
进口温度≤125℃	✘（显示128.3℃）	待烟气自然降温 / 检查冷却风阀是否开启	别信HMI数值！用红外测温枪实测进风口管道外壁，误差＞5℃即传感器需校准
压差＜1400Pa	✘（显示1620Pa）	手动触发一次“强制清灰”（需工程师权限）→ 观察压差是否回落	若清灰后仍不降，大概率滤袋糊袋或提升阀未完全关闭
压缩空气≥0.45MPa	✘（显示0.38MPa）	检查空压机运行状态 + 干燥机排水阀 → 实测气包压力	注意：气源压力表装在干燥机后？那它永远比实际进气低0.03~0.05MPa
急停回路导通	✘（显示OPEN）	检查所有急停按钮是否旋转复位 + 控制柜内安全继电器KA1线圈电压	用万用表200Ω档测急停回路通断：从第一个按钮常闭触点进，到最后一个出，阻值应≈0Ω

💡 终极技巧：如果某项联锁始终无法满足，但物理条件明明正常——请立即切换至PLC编程软件（如TIA Portal/ GX Works2），在线监控对应输入点（I0.0, X0等）的实时状态。
→ 若PLC输入点为OFF，但传感器实测信号正常？问题在接线端子松动或模块通道损坏；
→ 若输入点为ON，但HMI显示OFF？检查HMI变量绑定地址是否写错（比如把IW100写成IW10）。

2.3 硬件层干预措施：当“软办法”失效，就该亮出万用表和螺丝刀

软件走不通？别硬刚——PLC很固执，但继电器很诚实，传感器很坦白。带上工具，去现场找答案。

🔧 急停按钮旋转复位：最简单，也最容易被忽略

找到控制柜门内侧/风机旁/卸灰口附近的红色蘑菇头；
用力顺时针旋转到底（通常需转90°~120°），听到“咔哒”微响才算复位成功；
✅ 验证：用万用表测其常闭触点两端，阻值应＜1Ω；
❌ 常见误区：以为按下去再松开就是复位——错！旋钮式急停必须“拧回原位”，否则内部机械自锁机构仍保持断开。

🔌 安全继电器手动复位（针对带“RESET”键的型号）

常见型号：Pilz PNOZ、施耐德 XS系列、欧姆龙 G9SA；
复位前确认：所有急停已复位、安全门已关闭、光幕无遮挡；
按住继电器面板上的白色“RESET”键3秒 → 黄色“READY”灯常亮即成功；
⚠️ 若按后灯仍闪烁：说明仍有某个安全输入未满足（回到2.2节第三步再查）。

🧪 传感器信号模拟测试（给PLC一个“它想看的真相”）

当怀疑某传感器“谎报军情”，可用以下方法快速验证：
- 温度传感器（PT100）：用100Ω精密电阻并联在接线端子上 → PLC应显示≈0℃；换138.5Ω → 应显示≈100℃；
- 压差变送器（4~20mA）：万用表串入信号回路 → 调节可调电阻，观察PLC输入值是否线性变化；
- 限位开关（N/O）：短接其两根信号线 → HMI对应阀门状态应立刻变为“到位”。
→ 速捷工具箱标配：随身带一包1%精度贴片电阻（100Ω/120Ω/138.5Ω）、迷你可调电阻器、鳄鱼夹测试线。

⚙️ 控制柜内锁定继电器状态诊断

找到图纸中标注为“LOCK”“SAFETY_LATCH”或类似名称的中间继电器（常见型号：MY4J、LY4N）：
- 测线圈电压：DC24V正常 → 若无电压，查上游安全继电器输出；
- 测触点通断：继电器吸合时，常开触点阻值应≈0Ω；若吸合但触点不通 → 触点氧化，用细砂纸轻磨（勿用锉刀！）；
- 终极判断法：听声辨病
　　▶ “咔哒”一声后静音 → 正常吸合；
　　▶ “嗡——”持续蜂鸣 → 线圈电压不足或铁芯卡滞；
　　▶ 完全无声 → 线圈烧毁或控制信号未到。

📌 重要提醒：所有硬件干预后，请务必重新执行2.1节安全前置检查，并全程录像存档——既是责任留痕，也是下次培训的鲜活教材。

✨ 速捷实战金句：
“软件解锁靠逻辑，硬件解锁靠手感，而真正的解锁大师，永远在PLC程序里埋好注释，在传感器旁边贴好标签，在急停按钮上缠一圈荧光胶带。”
——因为最好的维修，是让下一个人，不用再修。

（下章预告：《预防重复锁定的长效管理策略》——含“如何让联锁阈值聪明起来”“给老PLC装上‘自我体检’功能”“为什么我们坚持给客户手绘一张‘除尘器神经图谱’”）

——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建晋江，服务全国10000+台自动化设备。修过比亚迪的焊装线，调过中国烟草的制丝机，也帮恒安纸业的包装机抢回过黄金3小时——我们不承诺“永不锁机”，但保证每次解锁，都让设备更懂你一点。

（速捷工控管理手记：不卖“永不断电”的神话，只建“越用越省心”的习惯）

🌧️ 有客户问：“修了三次，每次都是压差高报警锁机——你们能不能给它‘打一针预防针’？”
我们笑着递上一支记号笔、一本活页本，和一张刚热塑封好的《除尘器神经图谱》：
“预防针不在PLC里，而在操作员的手边、班长的晨会上、设备科的季度计划表里。”
——真正的长效，是把“救火”变成“种树”，把“临时解法”变成“肌肉记忆”。

3.1 工艺与操作优化：让联锁系统“懂事”，而不是“怕事”

联锁不是牢笼，是设备写给操作员的悄悄话。听懂它，比强行捂住它的嘴重要得多。

✅ 设置合理的联锁阈值：拒绝“一刀切”，拥抱“分季节校准”

❌ 错误示范：全年固定设“进口温度＞125℃即锁机”；
✅ 速捷建议：
　　• 夏季高温期（6–9月）：阈值微调至128℃（配合加强冷却风阀开度逻辑）；
　　• 冬季低温期（12–2月）：恢复125℃，但同步启用“低温预热启动”子程序（避免冷凝水糊袋）；
　　• 每次调整后，在HMI【系统参数】页添加带时间戳的备注：“2024-07-12｜夏季阈值+3℃｜依据烟气实测均值126.4℃设定”。
→ 为什么有效？ PLC不会记笔记，但人会。这条备注，就是下次故障时你秒懂“为什么这次没锁、上次却锁了”的钥匙。

✅ 完善开机前检查清单（Pre-Start Checklist）：纸质版，但比电子弹窗更可靠

我们给客户定制的A5尺寸防水检查卡，挂在控制柜门内侧，内容精简到7项，每项带✅/❌勾选框和签名栏：

序号	检查项	实操要点提示（印在卡片背面）
1	气包压力 ≥0.45MPa	✍️ 记录实测值（非仪表读数）
2	灰斗料位开关动作正常	✋ 手动拨动探头，看HMI是否实时变位
3	提升阀密封无漏风	🔊 贴耳听阀体有无持续“嘶嘶”漏气声
4	清灰周期设置匹配工况	⚙️ 高粉尘时段→缩短至8min；低负荷→延至15min
5	急停按钮全部旋转复位	🔄 检查柜内/风机旁/卸灰口三处，缺一不可
6	HMI用户权限为“Operator”	👤 非调试勿用Engineer账号登录（防误删逻辑块）
7	上次锁定事件已闭环归档	📁 查阅《RCA分析单》编号：SJ-2024-XXX（见附页）

📌 小动作大效果： 这张卡不用扫码、不连WiFi、不怕断电，且强制要求当班班长签字——签字那一刻，责任就从“系统问题”落回“人的动作”。

✅ 规范清灰周期与卸灰操作：别让“勤快”变成“捣乱”

常见误区：“清灰越频繁越好” → 实则导致滤袋过早磨损、喷吹气流扰动粉尘二次飞扬；
速捷数据支撑：某陶瓷厂将清灰间隔从5min拉长至12min后，滤袋寿命延长47%，年锁机次数下降82%；
关键动作：
　　• 在HMI【维护日志】中嵌入“清灰执行确认弹窗”，每次手动触发清灰前，必须选择原因（如“压差超限”“定时维护”“工艺切换”）；
　　• 卸灰螺旋启动前，PLC自动检测灰斗温度（＜80℃才允许启运），从源头杜绝高温灰引燃风险。

3.2 维护与技改建议：给老设备装上“健康手环”，而非换一颗新心脏

不追求“一步到位全换新”，而是用最小成本，让现有系统学会“自我提醒、自我保护、自我报告”。

✅ 定期校验传感器：校准不是玄学，是“每月一次的体检预约”

频次建议：
　　• 温度/压差传感器 → 每季度1次（使用经CNAS认证的便携式校准仪）；
　　• 压缩空气压力表 → 每月1次（重点查引压管是否积水、膜片是否鼓包）；
速捷交付物：每次校准后，贴一张二维码标签在传感器旁——手机一扫，跳出本次校准证书PDF+下次到期日提醒（自动同步企业微信日程）。

✅ 加装声光预警二级提示：在“锁机”前，先亮一盏黄灯

改造方案（低成本，4小时可完工）：
　　• 在主控柜顶部加装1组红/黄双色塔灯（DC24V，IP65）；
　　• PLC程序新增逻辑：当任一联锁条件进入“临界区”（如温度达122℃、压差达1350Pa），塔灯黄色慢闪；
　　• 若持续3分钟未干预，转为红色快闪 + 控制室声光报警器同步启动；
　　• 仅当所有临界状态解除后，黄灯才熄灭——不是“报警消失”，而是“风险清零”。
→ 客户反馈：“以前总在锁机后才发现问题，现在黄灯一亮，巡检员端着茶杯就跑过去了。”

✅ 升级具备自诊断功能的PLC程序：让PLC学会“写日记”

我们不做“推倒重来”，而是在原有程序中嵌入轻量级自诊断模块（兼容西门子S7-1200、三菱Q系列等主流平台）：

功能	实现方式	用户价值
信号异常标记	对每个模拟量输入点增加“变化率超限”判断（如温度1秒内跳变＞5℃，标为“信号抖动”）	快速区分是真实超温，还是传感器接触不良
硬件健康报告	每24小时自动扫描I/O模块状态，生成【模块健康度】百分比（如“DI模块#3：92%”）	提前预警模块老化，避免突发通道失效
联锁触发溯源	锁机瞬间，自动记录前30秒所有关键变量趋势图（温度/压差/气压/阀门状态）并存档	RCA分析不再靠“凭空回忆”，直接调图说话

💡 升级不等于重编程：该模块以独立FB（功能块）形式插入，不影响原逻辑运行；客户可随时启用/禁用，就像给旧手机装了个“健康管家”APP。

3.3 人员能力建设：把“一个人会修”，变成“一群人懂防”

再好的策略，若没人理解、没人执行、没人追问“为什么”，终将沦为墙上一张纸。

✅ 编制《布袋除尘器应急解锁作业指导书》：不是说明书，是“故障情景剧本”

我们拒绝堆砌术语，采用“角色+场景+动作”三段式编写：

【场景】清灰后压差不降，HMI显示“提升阀#3未到位”
【角色】当班电工（需持有低压电工证）
【动作】
① 立即前往#3提升阀现场，听是否有“咔哒”吸合声；
② 若无声 → 用万用表测阀体线圈两端电压（应为DC24V）；
③ 若有压无动作 → 拆下阀体，用压缩空气反吹膜片腔（常见堵塞物：油泥+纤维）；
④ 若无压 → 返回控制柜，查PLC输出点Q0.3对应继电器KA12触点是否吸合（听声+测压）；
⑤ 全程拍照，上传至企业微信【速捷支持群】，标题格式：“SJ-解锁-20240715-提升阀#3-未到位”。

📌 每份指导书含3个附件：
- ▶ 《对应阀体拆解短视频》（扫码即看，30秒）；
- ▶ 《常见堵塞物显微照片对比图》（油泥/水泥浆/纤维，一眼识别）；
- ▶ 《备件快速申领二维码》（直连速捷仓，24h寄出同型号膜片）。

✅ 开展多场景故障模拟培训：真刀真枪，但不真停机

每年两次“除尘器健康日”，我们带工具箱进厂，做三件事：

项目	形式说明	成果交付物
盲测排故	随机拔掉1个温度传感器接线，让班组成员在不看图纸前提下定位故障点并修复	《团队排故响应时效统计表》
阈值攻防演练	提供一份“被恶意篡改”的联锁参数表（如把安全阀开启压力设为0.1MPa），让工程师现场识破并还原	《参数安全性自检清单》（含10条红线）
HMI操作极限挑战	设置一道“隐藏题”：在Guest权限下，仅用HMI自带功能，导出最近7天报警原始数据（考验变量绑定理解）	《HMI深度应用能力雷达图》

🎯 培训结束不发结业证，而发一枚“除尘守护者”金属徽章——背面刻着学员姓名与首战故障代码（如“SJ-LOCK-0715”），戴在工装左胸口袋上。

✅ 建立锁定事件闭环分析机制（含根本原因分析RCA记录）：让每次锁机，都成为进步的台阶

我们帮客户落地的RCA流程，只有4步，但每步都带“硬约束”：

步骤	关键动作	速捷保障机制
① 48小时初报	锁机后48小时内，由当班负责人填写《RCA速报表》（含现场照片、HMI截图、PLC变量趋势）	速捷技术顾问48h内在线审核，不合格退回重填
② 7日根因锁定	召开跨部门RCA会（操作/设备/工艺三方必到），用“5Why法”深挖，禁止出现“人员疏忽”等模糊结论	速捷提供标准化RCA模板+远程会议接入，确保逻辑不跳步
③ 15日对策落地	每条对策必须明确：谁来做？怎么做？何时完成？验收标准是什么？（例：“加装气源压力二级报警”→责任人：王工→完成日：8月10日→验收：塔灯黄闪测试录像”）	速捷驻场1天协助对策验证，拍照存档
④ 季度知识沉淀	将本季度所有RCA案例，浓缩成1页《典型故障应对手册》（图文+短视频码），下发至全员学习并考试	速捷提供在线考试系统，90分以上方可参与下季度操作授权

🌱 最后说句掏心窝的话：
预防重复锁定，从来不是追求“零报警”，而是建立一种对设备的敬畏感、对数据的信任感、对流程的掌控感。
当操作员看见黄灯会主动查气源，当班长晨会第一句问“昨天压差曲线平不平”，当维修工打开柜门先看那张防水检查卡——
你就知道，这台布袋除尘器，已经不只是设备，而是团队共同养大的“工业伙伴”。
