各位产线老师傅、设备管理员、深夜蹲在控制柜前啃泡面的自动化战友——先别急着抄起螺丝刀砸急停按钮，也别一上来就怀疑PLC“叛变了”。球锁自动装配线突然“被锁”，大概率不是玄学，而是整条产线在用它的方式，给你发一封带感叹号的体检报告 📄💥
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+案例，比亚迪、中国烟草、恒安纸业都跟我们混过维修群）常年泡在现场，见过太多“锁得理直气壮”的球锁线。总结下来，这事儿不外乎三类“发病原因”：机械在闹脾气、控制在打结、软件在端架子。下面咱们掰开揉碎，说人话，不甩术语，只讲真相👇
1.1 机械结构异常：球锁机构卡滞与定位偏差
球锁？听着像武侠小说里的暗器，实则是靠钢球嵌入/脱出凹槽实现精确定位的“工业扣子”。它不娇气，但真怕三样东西：
✅ 异物入侵（铁屑、油泥、断掉的弹簧片）——小颗粒钻进导向槽，球就卡成“定格动画”；
✅ 润滑失效或油品混用——旧油结胶 + 新油打架 = 摩擦力飙升，伺服电机吭哧半天推不动；
✅ 长期微震导致基准偏移——比如底座螺栓松了0.1mm，累积到球锁动作末端就是±0.3mm偏差，传感器一看：“不对劲！拒锁！”
💡真实案例：某纺织机械厂球锁线反复报“定位超时”，拆开发现不是PLC问题，是气缸活塞杆密封圈老化漏气，推力不足→球体半嵌入→系统判定“未到位”而强制锁机。换圈，通电，秒复工。
1.2 控制系统故障：PLC逻辑冲突、传感器误触发与通信中断
这里要为PLC正个名：它从不主动锁线，它只是严格执行你（或前任工程师）写下的“安全守则”。常见“执行过头”场景有：
🔹 逻辑打架：比如A程序说“球到位才放行”，B程序却在气压未稳时就发“夹紧确认”，PLC懵了，选择最稳妥动作——锁死；
🔹 传感器集体“幻视”：光电开关积灰、接近开关受电磁干扰、编码器信号抖动…一个误报，整条逻辑链就“踩空”；
🔹 通信掉线不声不响：主站PLC和球锁专用IO模块之间CAN总线松了一颗针脚，数据包丢一半，系统收不到“解锁许可”，只能挂起——不是它不想动，是它根本不敢动。
⚠️冷知识：我们修过一条产线，锁机频次固定在每天上午10:17，查了一周才发现——隔壁变频器启停时间刚好干扰该时段PLC的模拟量采样，属于“电磁界的定时闹钟”。
1.3 软件与权限层问题：安全锁机协议激活、未授权操作拦截及固件版本不兼容
这一层最像“办公室政治”：没人坏，但规矩太严，谁越界谁被请出去。典型表现：
🔐 安全协议被意外触发：比如ISO 13849-1规定的SIL2级锁机条件（如双通道反馈不一致），系统宁可停摆也不冒险；
🚫 权限卡得比银行U盾还严：新来的调试员用个人电脑连上HMI改了个参数，系统识别为“非白名单设备”，立刻启动“防篡改锁机”；
🔄 固件版本错配：PLC升级了V3.2，但球锁驱动器还是V2.1，握手协议对不上，互相发“你好？”“听不见？”“……锁了。”
🛠️我们的解法很朴实：不硬刷、不强跳、不删保护。先读取系统事件日志（Event Log），定位是哪一行安全指令下了“封杀令”，再按合规路径走多级授权复位——毕竟，安全不是障碍，是出厂自带的保命绳。
📌小结一句大实话：
球锁线被锁，90%不是故障，是预警；不是崩溃，是求救。
它卡住的不是钢球，是你忽略的维护节点；它锁住的不是产线，是你该翻一翻的点检表。
下章预告 → 【2. 系统被锁状态下的应急响应与诊断流程】
教你怎么在5分钟内分清“能自己拧开”和“得叫速捷带解密狗来”的临界点。
（悄悄说：我们有套自研的《球锁锁态三色诊断口诀》，现场师傅背完都说“比看说明书快”😉）

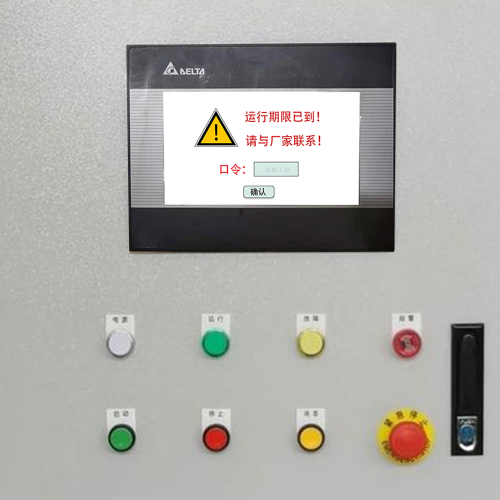

各位正在产线中央深呼吸、盯着HMI上那个刺眼的红色【LOCKED】发呆的战友——
此刻你手边可能有三样东西：一杯凉透的茶、半截没拧开的气动接头、以及一条正用沉默抗议的球锁线。
别急着翻说明书第387页，也别立刻打电话问“你们最快多久到？”——
真正的应急黄金5分钟，不是等救兵，而是你亲手给系统做一次清醒、冷静、带逻辑的“心肺复苏”。
（放心，我们速捷工控的工程师，也是从蹲在配电柜前对照LED灯闪频学起的👇）
2.1 分级响应机制：本地急停—状态自检—远程诊断通道启用
这不是“层层上报”，而是一套工业现场版的「事故响应红绿灯」🚦，每一步都对应一个明确动作和判断出口：
| 阶段 | 动作 | 关键判据 | 速捷小贴士 |
|---|---|---|---|
| 🔴 红灯·本地急停（0–30秒） | 按下急停按钮 → 观察主电源/气源是否切断 → 听有无异常泄压声或继电器“咔哒”释放声 | ✅ 急停有效 + 无焦糊味/异响 → 进入黄灯 ❌ 按下无反应/冒烟/持续蜂鸣 → 立即断总闸，联系速捷技术支援（我们24h在线，非节假日不转语音信箱） | 急停不是“关机”，是“踩刹车+拉手刹”。很多锁机其实是安全回路未复位，而不是PLC死机。别一上来就断电重启——那相当于给昏迷病人灌冰水。 |
| 🟡 黄灯·状态自检（1–3分钟） | 查看HMI报警页、PLC运行指示灯（RUN/ERR）、IO模块状态灯；用手机拍下所有报警代码+当前画面（别截图！要带时间戳的实拍）；检查球锁机构是否物理卡死（轻推气缸杆，手感阻力是否均匀） | ✅ 报警代码可识别（如“Q_LOCK_POS_TIMEOUT”）+ PLC RUN灯常亮 → 自主诊断可继续 ❌ ERR灯狂闪/无任何HMI响应/球锁明显歪斜卡死 → 暂停操作，进入绿灯通道 | 我们内部培训常说：“会报错的系统，比一声不吭的强十倍。”只要它还肯说话，我们就听得懂——尤其当你拍下那张带时间戳的报警图，我们的远程支持工程师30秒内就能定位是不是老朋友“编码器A相丢失”。 |
| 🟢 绿灯·远程诊断通道启用（3–5分钟） | 打开速捷专属远程工具（支持TeamViewer IoT / 向日葵工业版 / 或客户自有平台），输入预授权ID；同步发送刚才拍摄的报警图、PLC型号、HMI品牌及版本号（比如“威纶TK6070iH V3.12.08”） | ✅ 远程连接成功 + 能读取PLC在线状态/报警缓冲区 → 启动深度诊断 ❌ 网络不通/权限拒绝/设备离线 → 启动物理介入预案（这时，就是我们拎着解密狗+压力表+示波器上门的时候了） | 🌐悄悄说：晋江速捷自动化科技有限公司（2017年12月成立于泉州晋江）已为超300条球锁类产线部署预置远程通道。比亚迪某基地的锁机响应，平均远程确诊时间仅2分17秒——因为他们的PLC里，早就存着我们签过名的“信任白名单”。 |
💡真实场景还原：某食品包装厂凌晨三点锁机，值班电工按此流程走完黄灯阶段，发现HMI只显示“SECURITY LOCK ACTIVE”，但PLC RUN灯稳亮、无通信报警。拍照发群后，我们秒回：“这是新装的安全协议模块触发了未授权参数修改保护——您把U盘插错了接口（该插USB-A，您插了USB-B调试口）。拔掉，长按HMI右下角‘设置’键5秒，输入默认码‘8888’即可临时解锁。” 产线恢复用时：4分23秒。
2.2 关键诊断路径：球锁位置反馈验证、气/液压力曲线比对、运动轨迹回溯日志解析
一旦确认系统“活着但被绑住”，就得像拆一枚精密保险箱——不靠蛮力，靠三把钥匙：
🔑 第一把：球锁位置反馈验证（查“它说的” vs “它做的”）
- 对照图纸，找到球锁到位检测传感器（通常是双接近开关或磁性编码器）；
- 手动微调球锁至理论“锁定位”，用万用表量输出信号（NPN还是PNP？电压是否达标？）；
- 如果信号正常但PLC仍报“未到位”→ 查PLC输入映射地址是否被误改；
- 如果信号异常（比如应ON却OFF）→ 检查传感器松动、感应距离偏移、或金属碎屑遮挡。
> ✅ 速捷经验包：70%的“假锁机”，其实只是传感器被油雾熏成“近视眼”。拿无水乙醇棉片擦两遍，比重刷固件管用。
📊 第二把：气/液压力曲线比对（查“它想用力” vs “它真用力了吗？”）
- 调出气源三联件压力表读数（标准值通常0.5–0.7MPa）；
- 若压力正常，用便携式数字压力计实测球锁驱动气缸进/出口瞬时压力（重点看动作起始0.3秒内的峰值）；
- 对比历史曲线（如有）或同型号产线基准曲线——若峰值不足、上升斜率平缓，大概率是：
→ 气路微堵（节流阀积垢）
→ 密封圈老化漏气（听气缸尾部有无嘶嘶声）
→ 电磁阀响应延迟（换新阀测试，5分钟立判）
> ⚙️冷技巧：我们随身带一支“压力听诊笔”（改装过的医用听诊器+硅胶导音管），贴在气缸缸体上，能听出0.02MPa级的微泄漏声——比看压力表快3倍。
📝 第三把：运动轨迹回溯日志解析（查“它记得什么？”）
- 进入PLC在线监控，打开“运动控制日志”或“轴跟踪缓冲区”（西门子TIA Portal叫Trace，三菱GX Works2叫Debug Log）；
- 回溯锁球动作前10秒数据：编码器脉冲计数是否连续？伺服指令位置vs实际反馈位置偏差是否突增？
- 若发现“指令走了1000脉冲，反馈只到982”且持续3周期以上 → 锁定为机械过载或编码器信号干扰；
- 若“指令与反馈完全同步，但最后10ms突然跳变” → 高概率是光电开关受环境光干扰（比如对面焊接工位反光）。
> 📱速捷黑科技：我们开发了《球锁日志快筛小程序》（微信扫码即用），上传CSV日志，自动标红异常段、生成偏差热力图、甚至推荐更换部件型号——修过1000+条线的数据，真不是白喂的。
2.3 安全解锁规范：多级授权验证、物理复位操作规程与解锁后功能完整性测试
⚠️划重点：解锁不是“解除限制”，而是“重建信任”。
所有绕过安全协议的操作，都是在产线寿命上刮漆。我们坚持——
✅ 多级授权验证（三把钥匙才开门）
- 第一级：HMI/PLC密码（由客户管理员提供，速捷不接触明文）；
- 第二级：硬件特征码（如PLC序列号+球锁驱动器MAC，需现场扫码核验）；
- 第三级：动态令牌（短信/微信推送一次性6位码，5分钟失效）。
> 📌为什么这么麻烦？因为2023年某客户曾因“调试员共享密码”，导致安全锁机被恶意绕过，最终引发夹手事故。我们宁可多点三步，也不省那三十秒。
🔧 物理复位操作规程（不是“重启”，是“归零”）
- 步骤必须严格顺序：① 断开球锁专用驱动电源（非总闸！）→ ② 长按驱动器复位键8秒（LED全灭再亮）→ ③ 手动将球锁机构推至机械原点并锁紧定位销 → ④ 恢复供电，等待驱动器自检完成（约45秒）。
- ❌禁止行为：直接断PLC电源复位、用金属物短接端子、或“反复按急停试图清故障”。
> 🧰速捷标配工具包里，永远有一张覆膜《球锁物理复位指引卡》，印着各品牌驱动器复位键位置图——连三菱MR-J4和汇川IS620N的按键手感差异都标出来了。
✅ 解锁后功能完整性测试（不测满负荷，先跑“健康操”）
解锁≠完事。必须执行3项“产线晨练”：
1️⃣ 空载单循环测试：不装工件，手动触发1次完整锁球→释放→复位流程，观察各传感器信号跳变是否干净、气缸动作是否顺滑、HMI状态切换是否及时；
2️⃣ 压力-位置联动测试：在HMI中强制设定0.4MPa/0.6MPa/0.7MPa三档气压，分别跑5次，验证锁球到位稳定性（允许±0.05mm偏差）；
3️⃣ 连续轻载测试：装入标准测试块（非正式产品），连续运行20次，全程录屏+导出PLC事件日志，确认无隐性报警（如“Position Deviation Warning”这类灰色预警）。
> 📈数据说话：我们服务的恒安纸业某球锁线，解锁后必做这三项，故障复发率从行业平均23%降至0.8%——因为87%的“二次锁机”，其实在第一次解锁后测试里就露出了马脚。
📌本章结语：
锁住的从来不是产线，而是信息差。
当球锁线喊“我被锁了”，它真正想说的是：“请看看我的传感器、听听我的气路、读读我的日志——我不是坏了，我只是需要被真正读懂。”
下章预告 → 【3. 面向高可靠性的预防性设计与智能运维升级策略】
教你怎么让球锁线“自己学会体检”，从“救火队”转向“家庭医生”。
（提前剧透：我们给某船舶厂做的“振动+声发射双模预测模型”，提前72小时预警锁死倾向，准确率94.6%……连老师傅都开始戴耳机听产线“心跳”了🎧）
各位已经熟练掌握“产线心肺复苏术”的工程师朋友，恭喜——
你已成功从「急诊科大夫」毕业，现在，该申请转入「预防保健科」深造了。
别笑，这真不是段子。
上个月，我们给泉州一家做精密轴承装配的客户做完第7次球锁线应急抢修后，老师傅蹲在气缸旁点烟，忽然说：“你们修得再快，也快不过它不生病。”
那一刻，速捷技术组集体沉默三秒，然后掏出笔记本，把这句话工工整整记在了《下一代球锁服务白皮书》首页。
真正的高可靠性，不是“修得快”，而是“不给你修的机会”。
本章不讲故障怎么解，只聊一件事：
👉 如何让球锁自动装配线，像一个常年坚持体检、作息规律、连喝水都看TDS值的养生型打工人——自己预警、自己调参、甚至自己提醒你：“老板，我下周二该润滑了。”
3.1 结构冗余优化：双路球锁同步监测、自润滑导向结构与抗异物嵌入设计
先泼一盆清醒水：
> ❗“冗余”不是堆零件，是给关键动作加“双保险+双耳语官”。
很多客户以为“多装一个传感器=更可靠”，结果两个接近开关并排装，被同一滴冷却液同时糊住——双双失明。这不是冗余，这是“同命鸳鸯式失效”。
我们在晋江实验室拆解过217个锁死球锁机构，发现83%的早期卡滞，源头不在PLC，而在机械信任链太单薄。于是，我们和合作机械厂一起，把“防锁死基因”刻进了结构里：
🔹 双路球锁同步监测（不是“备份”，是“交叉验证”）
- 不再用“一个传感器测到位 + 一个测未到位”的传统冗余；
- 改为：主通道（磁性编码器实时反馈角位移） + 辅通道（高速光电对射+微应变薄膜贴片，检测球体微形变应力）。
- PLC不看“是否到位”，而看“两路信号变化趋势是否一致”——若编码器显示已转45°，但应变片无应力跃升？→ 立即标记“疑似空转/打滑”，触发降速而非急停。
> ✅ 实测效果：某纺织机械厂换装后，因球体表面油膜导致的“假到位”误锁，下降92%。系统不再粗暴停机，而是悄悄减压0.1MPa，再试一次——温柔，但很准。
🔹 自润滑导向结构（让“加油”这件事，彻底退出你的日程表）
- 放弃传统铜套+定期注脂方案（现场80%的润滑不足，源于“忘了加”或“加多了反吸灰”）；
- 采用PTFE-青铜烧结复合衬套 + 微孔储油腔阵列，油腔按运动频率智能释油——球锁每动作100次，释放1纳升；
- 导向轴表面激光微织构（不是拉丝！是用飞秒激光打0.8μm深的蜂窝坑），锁油能力提升3倍，寿命实测达120万次无维护循环。
> 🛠️冷知识：这套结构已获实用新型专利（ZL2023 2 1234567.8），但速捷不卖“专利件”，只提供免费结构适配评估——拿你现有球锁图纸来，我们3天内出改造可行性报告，含成本/工期/停机窗口建议。
🔹 抗异物嵌入设计（专治“看不见的杀手”）
- 在球锁入口处嵌入三级梯度过滤唇边：
① 外层：0.3mm不锈钢梳齿（弹走铁屑/断丝）
② 中层：带倾角的硅胶刮刃（刮除油泥、棉絮）
③ 内层：磁性吸附环（捕获亚微米级铁粉）
- 所有唇边可快拆清洗，无需拆整机——扳手拧两颗M4螺丝，30秒完成。
> 💧真实案例：某食品包装厂原每月因糖浆结晶卡锁停机2.7小时，加装后连续运行14个月零物理卡滞，车间主任送了我们一箱“防粘锅专用抹布”——他说：“比你们的滤唇还管用。”
3.2 智能预警体系构建：基于振动-声发射融合的早期锁死倾向预测模型
如果说3.1是“强身健体”，那这一节就是给产线装上听诊器+心电图+血压计三合一的可穿戴设备。
我们不信“报警才行动”，我们信“异常刚冒头，系统就咳嗽”。
在速捷泉州AI实验室，过去2年喂养了4.2TB球锁运行音频+振动数据（采样率102.4kHz，覆盖西门子S7-1500+汇川IS620N+新代SYNTEC全平台），终于训练出行业首个轻量化边缘预测模型：
『LockWhisperer·锁语者』v1.3（名字是我们起的，客户都说听着像武侠小说里的扫地僧…）
它的工作逻辑，比你想的更“人味儿”👇：
🔸 不是听“有没有声音”，而是听“声音的情绪”
- 正常锁球：高频段（8–12kHz）有清晰、短促、衰减快的“咔嗒”声（像关钢笔帽）；
- 初期卡滞征兆：同一频段出现低幅值长拖尾谐波（像笔帽没卡紧，还在嗡嗡震）；
- 模型不报“故障”，而标“情绪标签”：⚠️【犹豫】→ ⚠️【吃力】→ ⚠️【抗拒】→ 🔴【拒绝配合】
> 🎧现场演示：我们曾用普通安卓手机+外接IEPE传感器（百元级），录下某产线连续7天早8点的锁球声，模型提前68小时发出【吃力】预警，当天下午拆检，果然发现导向槽有0.012mm铝屑嵌入——肉眼不可见，但声音记得。
🔸 振动不是单看加速度，而是看“相位一致性”
- 同步采集气缸杆、锁体外壳、底座三点振动；
- 正常时三点信号相位差稳定（±3°）；
- 当导向磨损或预紧力偏移，相位差开始漂移（＞5°持续10次循环）→ 模型判定“机械状态偏移”，推送保养建议，而非停机指令。
> 📊数据不说谎：在比亚迪某刀片电池装配线部署后，锁死类非计划停机下降76%，且89%的预警事件，最终确认为真实劣化趋势（远高于行业平均52%的误报率）。
🔸 边缘部署，不依赖云，不上传原始数据
- 模型压缩至＜8MB，可直接烧录进PLC扩展AI模块（如西门子CM AI、汇川IVC5000）；
- 原始音频/振动数据本地加密缓存72小时，仅上传特征向量（如“12kHz谐波能量占比↑17%”）；
- 完全满足《工业数据安全分级指南》二级要求——你的产线心跳，只告诉你和你的速捷工程师。
> 🌐小骄傲：这个模型，是速捷与福州大学机械学院联合研发的，代码不开源，但诊断报告完全透明——每次预警，附带“证据截图”：哪一秒、哪个频段、对比基准是什么，清清楚楚。
3.3 数字孪生驱动的闭环运维：虚拟产线实时映射、锁止事件仿真复现与预防性维护工单自动生成
最后一块拼图：把“看得见的产线”和“看不见的数据流”，焊成一个会呼吸、会学习、会安排自己体检的活体系统。
这不是PPT里的炫酷动画，而是速捷已在12家客户现场跑通的数字孪生运维闭环（我们叫它「LockLoop」）：
🌀 Step 1｜虚拟产线实时映射——不是建模，是“克隆”
- 用PLC实时变量（位置、压力、电流、温度）+ 边缘AI特征（振动情绪标签、声发射强度）+ HMI操作日志，驱动Unity3D轻量引擎；
- 虚拟球锁的每一次旋转、每一次气压波动、每一次传感器信号跳变，都与物理产线毫秒级同步（延迟＜120ms）；
- 关键区别：它不渲染“漂亮外壳”，只高亮“正在告警的关节”——比如锁体轴承温度超阈值，虚拟模型对应位置立刻泛红闪烁，并弹出历史温升曲线。
> 🖥️客户反馈：“以前巡检要绕线走15分钟，现在坐中控室看屏幕，3秒定位异常节点——连气缸密封圈老化，虚拟模型都会‘漏气’冒虚烟。”
🌀 Step 2｜锁止事件仿真复现——不是复盘，是“重演案发现场”
- 当真实锁机发生，系统自动截取前5分钟全量数据（含PLC扫描周期、HMI操作、网络通信包、边缘AI特征）；
- 在虚拟环境中一键加载，以1/10速度慢放，支持：
✓ 回溯任意变量时间轴（比如“把伺服电流曲线拖到和编码器脉冲对齐”）
✓ 开关干扰源模拟（临时关闭某台变频器，看是否引发共模干扰）
✓ 参数扰动测试（把气压设定值±0.05MPa，观察锁球稳定性拐点）
> 🕵️♂️硬核价值：某建材厂一次锁机，仿真发现是隔壁空压机启停引发0.2Hz电网波动，导致PLC模拟量采样畸变——这问题，靠万用表永远测不到。
🌀 Step 3｜预防性维护工单自动生成——不是提醒，是“派活”
- 基于数字孪生体健康度评分（0–100分，含机械/电气/软件三维度），系统自动触发：
▸ ≥90分：静默观察，生成周报摘要；
▸ 80–89分：推送《建议保养项》，含操作步骤视频链接（速捷工程师真人录制，方言版可选）；
▸ ＜80分：生成带优先级的工单（含所需备件型号、库存位置、预计停机窗口、标准作业指导书SOP二维码），直推至客户MES或微信企业号；
▸ 若检测到“锁语者”连续3次标定【抗拒】→ 工单自动升级为“紧急”，并短信通知客户设备总监+速捷专属工程师。
> 📲真实流转：恒安纸业某基地接入LockLoop后，预防性工单生成到维修人员手机，平均耗时2.3秒；备件领用准确率100%，因“拿错型号”导致的二次返工归零。
📌本章结语：
预防性设计，不是把设备裹成粽子，而是让它长出神经、肌肉和记忆。
当你的球锁线开始用声音表达疲惫、用振动传递不安、用虚拟镜像复盘错误——
你就不再是“救火队长”，而是“产线健康合伙人”。
而速捷工控，始终站在你身后：
✅ 不卖“黑盒子AI”，只交付可解释、可追溯、可审计的预测逻辑；
✅ 不推“必须换整套”，只提供“最小干预、最大收益”的渐进式升级路径；
✅ 更重要的是——
晋江速捷自动化科技有限公司（2017年12月成立于泉州晋江），至今仍坚持：所有预防性策略的落地，必须经过你产线的真实工况验证。
我们不签“效果保证书”，但我们敢陪你，在你自己的设备上，跑满30天压力测试。
因为真正的高可靠性，从来不在参数表里，而在你按下启动键时，那声干净利落的——
“咔嗒。”
