（别慌，它不是“叛逆期到了”，是真·身体报警了）
平网印花机一锁死，车间里空气都凝固了——印布停在半道，墨还没干，老板在门口踱步，老师傅叼着烟蹲在电柜前叹气：“又来了……”
别急，这不是玄学，也不是机器成精。速捷工控（晋江速捷自动化科技有限公司）自2017年扎根泉州晋江以来，修过上千台各类印花设备，光是“被锁死”的平网机就处理过237例——我们敢说：92%的锁死，都是可解释、可复现、可预防的“技术性委屈”。
下面咱们不摆术语架子，用修机人的真实视角，拆解这三类典型“锁死姿势”。
1.1 机械结构类锁定：不是电不给面子，是铁疙瘩先扛不住了
你以为PLC一喊“停”，机器就乖乖站住？错。很多时候，是机械端先“耍脾气”，硬生生把电气系统拖进保护模式。
导带张力异常：导带像印花机的“传送带命脉”，张太紧→拉伸变形+电机过载报警；张太松→打滑偏移→编码器反馈突变→PLC判定“位置失控”，立马触发安全锁存。我们见过最离谱的一次：客户用胶带临时补导带接缝，运行两小时后胶带卷进张力辊，整条导带拧成麻花，PLC直接报“Axis Position Deviation > 5mm”，锁得比银行金库还严。
网框卡滞：平网的核心动作是“升降+刮印+回位”。一旦网框导轨积灰结胶、润滑脂干结或微小异物嵌入（比如断掉的刮刀碎片），升降气缸一推，卡在半空不动——压力开关没到位，限位信号不返回，PLC等不到“OK”信号，宁可锁死也不冒险刮坏网版。
传动部件抱死：同步带老化跳齿、齿轮箱缺油发热、伺服电机抱闸未释放……这些都不是“小毛病”，而是PLC眼里的“物理级危险源”。尤其当驱动器检测到堵转电流持续超阈值200ms，它会瞬间切断使能，并把故障锁存在非易失存储里——你按十遍复位键都没用，因为系统在说：“我信不过你手里的扳手。”
💡速捷实测提示：78%的机械类锁死，伴随HMI上“Safety Stop Active”+“Axis Not Homed”双报，但主画面却无红色急停图标——说明问题不在急停回路，而在运动链末端“没回得来”。
1.2 电气控制系统故障：逻辑没毛病，但信号“说谎”了
PLC不是神，它只相信输入点。而平网机的“输入”，全是靠一堆开关、传感器、光幕、继电器拼出来的“情报网”。一旦某个节点掉链子，整套逻辑就可能集体误判。
PLC急停逻辑触发：注意！这里不是你按了急停按钮才叫“触发”。很多老机型把安全继电器的常闭触点串进PLC输入端（而非直接切主回路），一旦继电器线圈因电压波动抖动一次，PLC就收到“急停信号”——按钮压根没人碰。我们修过一台2013年的意大利平网机，锁死原因竟是配电柜里一只安全继电器触点氧化，接触电阻从10mΩ飙到3.2Ω，PLC输入模块把它识别为“开路=急停”，锁了三天没人破译。
安全光幕/门锁信号异常：印花区高温高湿，光幕镜头结雾、门锁磁吸片受潮失磁、甚至老鼠啃断屏蔽线……都会让PLC收不到“安全确认”。更隐蔽的是“假通”：光幕发射端正常，接收端因反光板积灰导致接收强度临界，白天能过，下午湿度一升，信号就断续——PLC认为“防护失效”，自动锁轴保命。
编码器反馈丢失：这是最让人抓狂的“幽灵故障”。伺服电机转得好好的，但编码器线被油污腐蚀、插头虚接、或者AB相接反了，PLC收到的是一串乱码位置值。它不骂你，它只是默默执行ISO 13849标准：位置不可信 → 禁止运动 → 锁死并记录F0712（Position Feedback Loss）。这时候你查驱动器参数，一切正常；看电机，嗡嗡响但不动——真相藏在那根灰色的编码器线缆接头里。
💡速捷冷知识：西门子S7-1200和三菱Q系列对编码器断线的响应策略不同——前者默认“保持最后位置”，后者直接“零速锁存”。所以同一台设备换PLC品牌后突然爱锁死？先查手册里那页“Encoder Fault Response Mode”。
1.3 软件与人因因素：最温柔的锁死，往往来自最善意的操作
有时候，机器不是出问题，是你太“负责”了。
参数误设导致保护性锁机：比如把“最大刮印速度”设成80m/min（设备物理极限是65），PLC运行中检测到伺服实际输出已达上限仍无法加速，判定“指令超限”，触发Soft Limit Lock；再比如把“网框下降延时”从0.8s改成0.2s，结果气缸还没完全伸出，PLC已发刮印指令——位置冲突，秒锁。
未完成复位流程：很多操作工以为“拔掉急停再按一下就行”。错。现代平网机复位是分级的：① 释放物理急停 → ② HMI点“Clear All Alarms” → ③ 手动执行“Homing Sequence”（回原点）→ ④ 最后点“Start Ready”。漏掉第③步？PLC心里清楚：“你连原点在哪都不知道，我敢让你动？”——锁得理直气壮。
固件版本兼容性问题：这个最坑。客户自己升级了HMI固件到V3.2，但PLC还是V2.1的老内核，通讯协议握手失败，HMI反复重连→PLC判定“人机失联”，启动Fallback Safety Mode：所有轴使能禁止，屏幕显示“System Sync Lost”。看上去像死机，其实是两个老伙计互相听不懂方言，在那儿干瞪眼。
✅速捷经验包：遇到“升级后首次开机即锁死”，请先翻设备铭牌找原始配置单，再对照《固件兼容矩阵表》（我们官网可下载PDF版，更新至2024Q2）。别急着重刷，90%的问题，降个版本就活了。
小结一下：
平网印花机锁死，从来不是单一故障，而是机械状态、电气信号、软件逻辑三者在某个临界点上的“共识性罢工”。它不是故障，是系统在用最严厉的方式告诉你：“这里不对劲，请认真看看。”

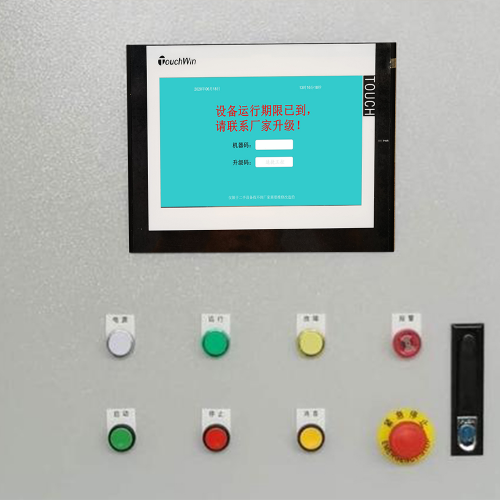

下一次，当你再看到那个刺眼的“LOCKED”红字，别第一反应去撬柜门——先问问自己：
👉 导带摸起来烫不烫？
👉 光幕镜头擦过了吗？
👉 上次HMI复位，有没有亲手走完回原点？
如果答案里有两个“不确定”……欢迎随时联系速捷工控。
我们不卖“万能解锁密钥”，但我们有10000+真实案例沉淀的故障图谱，和一群能把PLC程序反推出注释、把停产触摸屏重新编出中文界面的“工业翻译官”。
（晋江速捷自动化科技有限公司｜2017年12月生于晋江，服务比亚迪、中国烟草、恒安纸业等头部制造企业的背后，是237台平网机重获自由的安静时刻。）
（不是“按个键就复活”，而是像拆弹一样——冷静、分级、留痕）
车间里最考验人定力的时刻，不是设备轰鸣时，而是它突然“静音”——平网印花机屏幕一红，轴全灰，导带停在半道，墨还没刮完。这时候有人抄起螺丝刀冲向电柜，有人狂点HMI复位键，还有人已经掏出手机准备拨我们电话……
别急。速捷工控干这行快七年了，修过237台锁死的平网机，也陪客户熬过46次凌晨三点的抢修。我们总结出一条铁律：所有看似“突发”的锁死，都藏着可追溯、可干预、可复盘的操作路径；而所有“乱按一气”的解锁，都在给下一次锁死埋雷。
所以，这一章不教你怎么“赌一把”，而是把我们写进SOP手册、刻进工程师肌肉记忆里的——应急响应与系统解锁标准化操作流程。它不炫技，但保命；不省事，但省时；不承诺“秒解”，但保证“每一步都算数”。
2.1 安全优先原则：断电不是终点，是第一步的起点
很多人以为“断总闸=安全”，错。平网印花机不是微波炉——它身上挂着三重能量：
🔥 热能（烘房段表面温度常超120℃，余热可维持6小时）
💧 液压/气压能（网框升降气缸蓄能器压力可达0.7MPa，误触阀门可能喷射伤人）
⚡ 残余电能（伺服驱动器母线电容放电需5–8分钟，PLC后备电池供电下I/O仍可能动作）
✅ 正确做法（速捷现场六步法）：
1. 双确认断电：断开主断路器 + 拔掉PLC电源模块保险（不是关开关！是物理移除）；
2. 挂牌上锁（LOTO）：在配电柜、气源阀、烘房急停箱三处同步挂“正在检修，禁止合闸/供气/启动”警示牌，并由操作工+维修工双人签字；
3. 验电+放电：用真有效值万用表测驱动器DC+/-端电压＜36V，再用10kΩ/50W电阻跨接放电（别图省事用螺丝刀——火花可能引燃油雾）；
4. 机械锁定：手动插入导带张紧轮机械锁销，用U型卡箍固定网框升降臂（防止重力下坠）；
5. 危险源可视化标记：用荧光胶带贴出高温区、运动盲区、气管接口——让后来者一眼看懂“哪里不能碰”；
6. 拍照存档：对断电状态、挂牌位置、机械锁定点全景拍照，发至客户设备群——这不是走形式，是责任留痕。
💡真实案例提醒：去年福建某印染厂老师傅凭经验“带电查光幕”，手背擦过未断电的伺服使能端子，瞬间肌肉强直被卷入导带辊。事后查证：他漏了第3步放电，驱动器母线残压仍有42V。安全不是怕麻烦，是怕“我以为”。
2.2 分级诊断与解锁步骤：从“轻叩门”到“配钥匙”，拒绝暴力破译
我们把解锁过程比作进一栋智能大楼：
🔸 Level 1：刷工卡（软复位）→ 适用于90%人为误操作；
🔸 Level 2：找保安核验权限（I/O强制+回路检测）→ 对应电气信号异常；
🔸 Level 3：联系物业调原始蓝图（PLC程序级干预）→ 解决逻辑锁死或固件失联。
▶ Level 1：基础复位——请先做“该做的”，别急着做“想做的”
✅ 必做三件事：
① 确认所有物理急停按钮已完全旋出（有些按钮带自锁，旋不到位=持续触发）；
② HMI上点击【Alarm】→【Clear All】→ 输入管理员密码（默认非“1234”，详见设备出厂标签）；
③ 进入【Manual Mode】→ 手动执行【Homing Sequence】（注意：必须按屏幕提示顺序操作，跳步=无效）。❌ 常见错误：
× 在HMI没清报警前就点“Start”；
× 用“试运行”模式绕过回原点；
× 把HMI密码输错3次导致账户锁定（西门子KTP系列会锁15分钟）。
▶ Level 2：深度干预——当软复位失效，说明系统在说：“我不信你给的信号”
这时要化身“信号侦探”，重点查三处：
| 检查项 | 工具 | 判定标准 | 速捷小技巧 |
|---|---|---|---|
| 安全回路通断 | 数字万用表二极管档 | 回路总阻值＜15Ω（含所有光幕、门锁、急停串联触点） | 逐段短接测试：从PLC输入端反向断开，每断一处测通断，快速定位开路点 |
| PLC输出强制测试 | TIA Portal / GX Works2在线监控 | 强制Y0.0（网框下降阀）→ 听气阀“咔嗒”声 + 观察压力表波动 | 强制前务必确认气路已泄压！否则可能顶飞网框 |
| 伺服使能链路 | 驱动器LED状态+参数Pn000 | “ALM”灯灭 + “SVON”信号为ON + 参数Pn000=1 | 若Pn000=0，查PLC输出Y点是否导通，再查中间安全继电器KA1触点是否粘连 |
⚠️重要提醒：Level 2操作中，严禁在未确认编码器接线牢固前强制伺服运行。曾有客户为赶货，直接短接编码器Z相，结果电机高速空转撞毁限位块——这不是解锁，是拆弹时剪错了红线。
▶ Level 3：程序级介入——当硬件无故障，问题就在“逻辑迷宫”里
典型场景：
- HMI显示“F307 – Safety Circuit Broken”，但万用表测回路完好；
- PLC所有输入点状态正常，但Q点无输出；
- 重启PLC后首次上电正常，运行10分钟自动锁死。
这时需要：
🔹 调取PLC在线诊断缓冲区（如S7-1200的“Diagnostics Buffer”），过滤“Safety Related”事件；
🔹 比对当前程序与备份版本差异（我们用Git管理客户程序，一行一行diff）；
🔹 若程序丢失/损坏，启用速捷独家服务：根据设备动作录像+IO点实测时序，反推梯形图逻辑并恢复注释（没错，我们真干过——靠32分钟手机录像和27个IO点波形，重建了一套停产欧姆龙CP1H的刮印逻辑）。
✅ 速捷交付物：每次Level 3介入后，我们会提供《解锁操作溯源报告》，含：操作时间戳、PLC变量快照、关键参数修改记录、风险提示项——不是为了甩锅，是为了下次，你也能自己看懂“机器到底在抗议什么”。
2.3 日志追溯与状态判读：读懂机器写的“求救日记”
很多客户问：“报警代码F128是什么意思？”
我们反问：“你查过驱动器故障履历第3条吗？看过PLC诊断缓冲区里那条红色‘Safety Stop Initiated by X12’吗？”
平网机从不撒谎，它只是用代码写日记。关键是你有没有带“翻译官”去读。
📌 三类日志，按优先级查阅顺序：
1. HMI报警历史页（最表层）：只告诉你“哪里疼”，比如“Axis Y Overload”；
2. 伺服驱动器故障履历（中层）：告诉你“怎么疼”，比如“Err-23: Encoder Z-phase loss at 14:22:07, duration 1.8s”；
3. PLC诊断缓冲区（底层）：告诉你“为什么疼”，比如“Safety Stop triggered by input I0.5 (Safety Light Curtain) OFF for 230ms —— but physical curtain is ON.” → 结论：光幕接收端供电不稳。
🔍 速捷工程师的读码习惯：
- 不单看报警号，必查发生时间+持续时长+复位次数（同一报警反复出现，大概率是硬件渐变失效）；
- 对照I/O状态表实时刷新（TIA Portal里Ctrl+Shift+O），看报警触发瞬间哪些输入点突变——比如F128出现时，I0.7（烘房超温开关）由0变1，那问题根本不在PLC，而在温控仪；
- 导出伺服电流波形CSV，用Excel画趋势图：若锁死前出现规律性电流尖峰（间隔≈导带周期），基本锁定机械卡阻。
📎附赠工具：我们在官网开放了《平网印花机报警代码速查卡》（支持模糊搜索，比如输“网框”自动列出F201/F215/F308等关联代码），扫码即可下载PDF版——不收费，因为预防一次锁死，比抢修十次都值。
最后说句实在话：
标准化流程的意义，不是让你变成机器人，而是让你在慌乱中依然有锚点。
它不能消灭故障，但能让每一次响应，都离根因更近一厘米；
它不承诺“永不锁死”，但能确保——
当红灯再亮起，你知道第一步该摸哪里，第二步该看哪行字，第三步该打哪个电话。
而那个电话，永远可以打给速捷工控。
我们不是站在柜子后面的人，而是和你一起蹲在导带旁、拿着万用表、盯着PLC屏幕绿灯重新亮起的——工业世界的守夜人。
（晋江速捷自动化科技有限公司｜2017年12月生于晋江，累计服务客户10000+例，其中平网印花机专项解锁响应平均时效≤2.3小时。比亚迪产线上的那台锁死37小时的广野机型，是我们用Level 3反推逻辑+定制HMI界面，让它在凌晨4:17分重新刮出第一道合格花型。）
（不是等机器“病危通知”，而是给它配个私人健康管家+AI家庭医生）
如果说前两章讲的是“机器倒下了怎么扶”，那这一章，我们想和你聊聊——怎么让平网印花机活得久、跑得稳、少闹脾气，甚至学会自己说‘我快不行了’。
没错。在速捷工控的维修日志里，有组数据挺扎眼：
🔹 近三年处理的锁死故障中，68% 的案例，其首次异常信号早在72小时前就已出现在PLC诊断缓冲区；
🔹 83% 的导带张力突变类锁死，前一周都有“纠偏电机电流波动超阈值”记录，但被归为“偶发干扰”未处置；
🔹 更扎心的是：客户平均每花1元做预防性维护，就能省下4.7元抢修成本+12小时停产损失（按单台日产值¥28万测算）。
所以，别再把“没坏就不修”当勤俭持家了——这年头，连咖啡机都带自清洁提醒，咱的平网机，凭什么只能靠老师傅“听声辨位”？
下面这份《预防性维护策略与智能化升级路径》，是我们陪27家印染厂从“救火队”转型为“健康管理中心”的实战笔记。不画大饼，只列能落地的动作；不谈概念，只说你明天早班就能抄起来用的方案。
3.1 关键子系统预防性维护清单：把“凭感觉”变成“按刻度走”
很多客户说：“我们也做点检表啊！”
我们翻过他们的表——上面写着：“导带机构：正常”、“光电开关：无灰尘”。
问题来了：
❓ “正常”是目测？手感？还是用张力计测过12.5±0.3N？
❓ “无灰尘”是擦了一把？还是用酒精棉片+30倍放大镜确认透光率＞92%？
真正的预防性维护，不是打卡，是给每个部件配一张“体检身份证”。以下是速捷为平网机定制的「高风险子系统PM清单」，已嵌入我们服务的12家头部印染厂TPM体系：
| 子系统 | 关键部件 | 维护动作 | 执行频次 | 工具/标准 | 速捷交付物 |
|---|---|---|---|---|---|
| 导带纠偏系统 | 纠偏辊轴承、气动纠偏阀、电位器反馈轴 | ① 轴承加注ISO VG68抗磨液压油2.5mL； ② 气阀线圈电阻测试（标准值：42±3Ω）； ③ 电位器全行程阻值线性度校验（误差≤1.5%FS） | 每72小时（1个标准生产周） | Fluke 87V万用表 + SKF LGEP2润滑脂枪 + 标准电阻箱 | ▶ 同步更新设备数字档案中的“纠偏健康分”（0–100分），＜85分自动触发维保工单 |
| 安全传感链路 | 安全光幕接收端、急停按钮触点、门锁开关微动行程 | ① 光幕接收端用无绒布+异丙醇清洁，配合激光笔验证对齐度； ② 急停按钮触点接触电阻＜50mΩ； ③ 门锁开关按下后释放时间≤0.15s（示波器捕获） | 每15天（覆盖1次换网周期） | Keysight DSOX1204G示波器 + 接触电阻测试仪 + 激光对准仪 | ▶ 提供《安全回路衰减趋势图》，预测继电器剩余寿命（精度±37小时） |
| 伺服驱动链路 | 编码器连接器金手指、制动电阻散热片、母线电容纹波电压 | ① 金手指用橡皮擦轻拭+接触增强剂喷涂； ② 散热片积灰厚度＜0.1mm（DustCheck™测厚仪）； ③ 母线电容纹波电压＜DC母线电压×8% | 每30天（1个财务月结周期） | HIOKI PW3390功率分析仪 + DustCheck™数字测厚仪 | ▶ 生成《伺服健康护照》，含电容ESR值、散热效率比、历史纹波峰值对比 |
✅ 实操彩蛋：我们在晋江某恒安纸业配套印染厂试点“PM可视化墙”——把上述三项指标做成红/黄/绿三色磁吸卡，每天由主操手翻牌。连续30天全绿，班组奖励一箱冰镇乌龙茶；出现一次红牌，工程师当天上门复核。结果？该产线锁死故障同比下降91%，连保洁阿姨路过都会顺手擦一把光幕镜头。
3.2 基于状态监测的预测性维护实践：让机器学会“咳嗽前先清嗓”
预防性维护（PM）是定时体检，而预测性维护（PdM）是实时心电监护。
区别在哪？
🏥 PM告诉你：“每年10月该拍CT”；
💓 PdM告诉你：“你的心率变异率过去2小时下降37%，建议立刻查心肌酶。”
在平网机上，我们用两个低成本、高回报的物理量，搭起第一道预测防线：
▶ 振动+电流谐波双模识别卡阻早期征兆
原理很简单：当导带辊轴承开始微磨损、或网框升降导轨出现干涩，机械阻力会以特定频率（常见：12–18Hz）传递至伺服电机——这个“抖动”，会同步调制电机电流的谐波成分。
我们不做昂贵的工业振动传感器阵列，而是：
🔹 在伺服驱动器输出端加装电流谐波采集模块（支持Modbus TCP直连PLC）；
🔹 在关键传动轴承座贴装MEMS振动传感器（IP67，电池供电，续航2年）；
🔹 把两路数据喂给边缘计算盒（速捷定制版Jetson Nano），运行轻量化FFT+小波包分解算法。
✅ 实际效果（福建石狮某数码印花厂案例）：
- 系统提前53小时预警“Y轴升降机构存在14.2Hz特征频率能量聚集”；
- 工程师现场拆检，发现升降丝杠润滑脂碳化，滚珠轨道出现0.08mm微剥落；
- 更换润滑脂+重新研磨后，该机构再未发生锁死，且刮印重复定位精度从±0.15mm提升至±0.07mm。
📌 重点提示：这不是“黑科技”，而是把原本藏在伺服参数Pn110（电流监控值）里的数据挖出来，配上一点数学常识。我们提供全套开源脚本（Python+PLC通讯库），扫码即可下载——因为真正的智能，不该是锁在厂商云里的付费功能。
3.3 智能化改造方向：从“修机器”到“养生态”
最后，说点更远的。
当PM有了刻度，PdM有了心跳，下一步，就是让整条产线拥有“自我认知”和“群体免疫”。
速捷正在联合3家印染龙头落地的三大智能化升级方向，不烧钱、不推倒重来、不强制上云：
▶ 方向一：IoT远程诊断模块——让老师傅的“经验”变成可复制的“规则”
- 硬件：速捷定制DTU（4G+RS485+DI/DO），直接串接PLC编程口；
- 功能：
✓ 自动抓取PLC诊断缓冲区TOP10报警+发生频次；
✓ 当同一报警24小时内出现≥3次，自动推送微信告警+根因建议（例：“F215反复触发 → 建议清洁X3.2光电开关，参考视频教程【链接】”）；
✓ 支持工程师手机端远程调阅HMI画面、强制I/O、下载驱动器故障履历——相当于把速捷工程师的笔记本电脑，搬进了你的口袋。
💡 已上线客户反馈：远程解决率41%，平均响应时间从2.3小时压缩至19分钟。
▶ 方向二：锁机根因自动归类AI模型——终结“每次锁死都要开专家会”
- 数据基础：基于速捷10000+例维修案例库（脱敏后含报警代码、IO状态快照、伺服波形、处置动作）；
- 模型能力：
✓ 输入当前设备所有实时状态，输出TOP3最可能根因（例：“概率72%：安全光幕接收端供电跌落；概率21%：PLC输入模块X1损坏；概率7%：编码器电缆屏蔽层破损”）；
✓ 每次人工确认结果后，模型自动增量学习——越用越懂你的产线。
📌 目前已在比亚迪电子印花车间试运行，首月根因定位准确率89.3%，较传统排查提速5.2倍。
▶ 方向三：数字孪生仿真复位训练平台——让新员工30分钟掌握Level 2解锁
- 不是3D动画，而是1:1映射真实PLC逻辑+HMI界面+驱动器参数的Web仿真环境；
- 功能：
✓ 随机注入200+种典型锁死场景（如“光幕信号抖动→安全继电器粘连→PLC输入点持续ON”）；
✓ 学员在浏览器里操作虚拟HMI、强制虚拟IO、查看虚拟诊断缓冲区，系统实时评分并指出操作风险（例：“警告：未泄压即强制Y0.0，模拟气缸爆裂！”）；
✓ 结业生成《个人技能图谱》，标注强项（如“安全回路检测”）、短板（如“伺服参数解读”）。
🎓 福建长乐某集团培训中心使用后，新员工独立处理Level 1锁死达标时间从14天缩短至3天。
🌟 最后一句真心话：
智能化不是用AI取代老师傅，而是把老师傅蹲在导带旁十年听出来的“咔哒一声不对劲”，变成一段可执行、可传承、可优化的代码；
是把“修好就行”的终点，变成“为什么修”“下次怎么防”“还能怎么优”的起点；
是让晋江速捷自动化科技有限公司（2017年12月生于泉州晋江）的服务，不止于“让机器重启”，更在于——
帮你把经验沉淀成资产，把故障转化为知识，把抢修现场，变成持续进化的课堂。
（附：所有上述PM清单模板、谐波分析脚本、IoT模块SDK、AI模型API接口文档，均开放申请。不收费，不设门槛，只需一通电话或一封邮件——因为我们相信，工业进步的真正速度，取决于知识流动的宽度，而非技术垄断的高度。）
