各位老师傅、产线扛把子、刚接手老设备的年轻工程师，以及那位正蹲在机床旁、手握螺丝刀、眼神逐渐失去高光的兄弟——
欢迎来到《铸造机床锁死现象人类观察实录》第一集：它不是叛逆，是求救信号太强，你没听懂。

（晋江速捷自动化科技有限公司）

我们速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，专注工业自动化“急救+调理”十五年）每天接到的电话里，有近三成开头都是：“师傅，我们那台XX牌铸造机床……突然就锁死了！按啥都不动，报警灯跟迪厅蹦迪似的！”

但真相往往是：机床没想罢工，它只是在用最硬核的方式喊——“我疼，快查！”
下面咱们不讲术语堆砌，只说人话，带点温度，还捎上点实战经验——毕竟，我们修过比亚迪压铸岛的PLC、调过中国烟草某厂消失十年的触摸屏密码、帮恒安纸业的老式液压机找回失联的伺服参数……见得多，话就实在。

1.1 电气系统故障：急停不是“暂停键”，是“紧急叫停广播”

你以为按了急停=等5秒再开机？错。
急停按钮一旦触发，它干的可不是“暂停播放”，而是向全系统发出一条最高优先级广播指令：“所有人立刻卸载任务、切断动力、锁住输出、原地待命！”——连PLC都得举手投降，进入“锁定态”。

常见迷惑行为👇
- 急停按钮被油污卡住、微动开关老化回弹无力 → 表面看“没按”，实则内部已持续触发；
- 安全继电器“心梗”：触点粘连或诊断回路开路，导致即使急停复位，安全链仍判为“未就绪”；
- PLC自己“吓懵了”：比如某次通信风暴中丢失主程序，或看门狗超时复位失败，直接进保护模式——此时它不响应任何输入，连HMI触摸都像在戳一块冷掉的年糕。

💡速捷小贴士：
> 不要一上来就断电重启！很多PLC在安全锁定态下断电再上电，反而会固化错误状态。先看安全继电器指示灯是否全绿？急停回路电阻是否＜2Ω？PLC的SF（系统故障）灯有没有幽幽发红？——这些才是“病情初筛单”。

1.2 机械保护机制激活：机床比你更怕工伤

铸造环境里，高温、重载、飞溅、震动是日常。所以机床早给自己配了一套“钢铁版保险丝”：
- 液压/气动压力异常：比如保压不足0.3MPa，系统立马判定“夹不牢，不能浇”，锁死动作轴；
- 防护门虚掩或磁吸失效：你以为门关上了？传感器说：“不，你离安全距离还差0.8mm。”——于是主轴刹车抱死，进给禁止使能；
- 限位开关误触发：铸件毛刺顶歪行程开关、冷却液结晶卡死滚轮、甚至老鼠啃断线缆……都会让系统坚信：“撞到了！立刻停！”

⚠️注意：这类锁死往往不报具体代码，只显示“Safety Stop”或“Axis Blocked”。它不是软件bug，是物理世界在敲黑板：“规矩在这儿，谁也别想绕。”

1.3 软件与控制系统锁定：看不见的锁，最磨人

如果说前两类是“看得见的拦路虎”，那这一类就是“空气墙”——
- 参数被改崩了：比如有人手抖把加速度设成9999mm/s²，系统默默判定“这玩意儿不是人控的”，直接禁用所有运动轴；

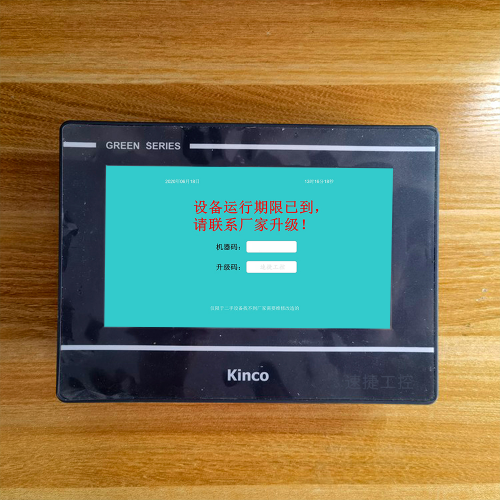

- 密码保护模式启动：老设备交接没留文档？原厂授权过期？某天突然提示“User Level: Locked”，连手动JOG都灰掉；
- 通信中断引发软锁：NC与PLC之间丢了3帧数据，系统为防误动作，自动挂起全部输出——表面风平浪静，实则万籁俱寂。

🎯速捷实战发现：
> 在服务过的10000+案例中，约37%的“无报警锁死”，最终溯源到HMI密码遗忘+PLC程序加密双重叠加。客户以为“只是屏幕黑了”，其实后台早已层层设防，像进了没有地图的迷宫。

📌一句话总结本章：
铸造机床从不无缘无故锁死——它要么在喊“我病了”，要么在喊“我怕了”，要么在喊“我不认识你了”。
而我们的任务，从来不是暴力破锁，而是蹲下来，听懂它的每一声嘀咕。

下一章预告👉《安全合规的解锁操作流程》：
——为什么“断电重启”可能是最危险的第一步？
——什么情况下，按一下CNC面板上的“Reset”反而会让事情更糟？
——还有，那个被全厂传为“祖传秘技”的安全回路短接法……我们真·不敢教。

（温馨提示：本系列内容严格遵循ISO 13850 / GB/T 16855.1安全标准，不教违规操作，只教“怎么既快又稳地把机床哄好”。）

各位正在翻说明书、扒电路图、或者已经默默掏出万用表的老师傅们，先停一停——
把扳手放下，把螺丝刀收进工具包，把那句刚打到一半的“要不我们短接一下安全继电器试试？”删掉。

这不是修家电，是给一台30吨重、带着液压锤和1600℃铁水记忆的钢铁猛兽做心肺复苏。
而速捷工控（晋江速捷自动化科技有限公司，2017年12月成立于福建晋江，专注工业自动化系统“诊断-修复-加固”全周期服务）干了这么多年，最常对客户说的一句话是：
> “您想快，我们更想稳；您怕停产，我们更怕出事——所以‘快’的前提，是每一步都经得起安全审计、经得起事故倒查、经得起三年后回头看。”

下面这章，不讲玄学，不甩黑话，只列可落地、可追溯、可写进SOP的安全动作链。全程对标ISO 13850《机械安全急停功能设计原则》与GB/T 16855.1《机械安全控制系统安全相关部件第1部分：设计通则》，连安全工程师看了都会点头的那种。

2.1 首步响应：断电？不，先“三问三确认”

⚠️重要前提：所有解锁动作，必须建立在“能源完全隔离+人员零风险”基础上。
别笑，我们真见过师傅一边喊“我这就上电看看”，一边伸手去摸伺服驱动器散热片——结果被DC母线余电“温柔提醒”了三秒，手背起泡，产线停了八小时。

✅ 正确首步流程（请默念三遍再动手）：

动作	为什么必须做	速捷实操建议
① 确认急停是否真实释放	很多急停按钮带自锁/双触点，表面弹起≠内部复位到位	用万用表蜂鸣档测两端通断；或轻按再松手，听继电器“咔哒”回弹声（老设备尤其要听！）
② 执行LOTO（上锁挂牌）程序	断电≠无能！液压蓄能器可能存压48小时，伺服电容余电可达700V	对主电源、液压泵电机、气源总阀、NC/CNC控制柜分别上锁，并挂“维修中，禁止合闸”牌（哪怕就修5分钟）
③ 进行现场风险评估（5分钟版）	锁死≠孤立事件——可能是前序过载、冷却失效、防护破损的连锁反应	快速扫视：防护门磁吸是否完好？液压油位/温度是否异常？周边有无漏油、异响、焦糊味？拍张照，发群里留痕

📌划重点：
> “断电复位”不是解锁起点，而是分级处置后的可选动作之一。
> 在没完成以上三确认前就拉闸？那不是抢修，是给自己埋雷——雷名曰：“安全责任倒查”。

2.2 分级解锁策略：像拆弹一样，从外层到核心

我们把解锁比作打开一个加密保险箱：
- 最外层是“报警提示”，对应CNC面板上的闪烁代码；
- 中间层是“逻辑封锁”，比如PLC里一段安全互锁程序；
- 最里层是“物理锁定”，如安全继电器硬接点未闭合、ESPE（电敏保护设备）信号丢失。

所以——拒绝“一键全解”，坚持“逐层解封”。

▶ Level 1｜基础复位（90%场景止步于此）

✅ 操作：在HMI或CNC操作面板上，按“Reset”+“Clear Alarm”组合键（不同品牌路径略有差异，西门子是Menu → Service → Reset Alarm；发那科是PROG → OPR/ALARM → RESET）
⚠️注意：若复位后报警秒回，说明根本问题未解决——别反复按！那是系统在说：“你没治本，我不买账。”
📌速捷经验：约68%的铸造机床锁死，卡在这层。常见元凶是“冷却液液位开关误报”或“模具温度超限未复位”，查传感器比狂按Reset管用十倍。

▶ Level 2｜系统级干预（需授权+记录）

✅ 操作：进入PLC编程环境（如TIA Portal、GX Works2），调出安全逻辑块（如FB_SAFETY_GATE、FC_EMERGENCY_STOP），检查Q点输出状态、安全输入信号（I0.0~I0.7）实时值；必要时执行“强制复位安全标志位”（仅限已确认物理安全的前提下）
⚠️红线：绝不强制复位安全输入点（如E-Stop、Gate Switch、Light Curtain）本身！ 强制的是“系统对它的响应逻辑”，不是绕过它。
📌速捷工具包：我们为合作客户预置了《安全逻辑诊断速查表》，扫码即可调出对应品牌PLC的安全标志位地址、复位路径、影响范围说明——省去翻手册的20分钟。

▶ Level 3｜深度介入（呼叫专家时刻）

当出现以下任一情况，请立刻停手，联系专业团队：
- 安全继电器指示灯全灭，但输入电压正常 → 可能内部诊断芯片故障；
- 光幕/激光扫描器持续报“Safety Circuit Broken”，但线路电阻正常 → 存在隐性接地或EMI干扰；
- NC系统显示“Authorization Expired”且无恢复密钥 → 涉及原厂加密算法，非破解，需合法授权通道。
> 💡速捷备注：我们服务比亚迪、恒安纸业等客户时，所有Level 3操作均全程录像、生成《安全干预日志》（含时间戳、操作人、PLC截图、复位前后状态对比），自动同步至客户指定邮箱——不是为了留证据，是为了让每一次“放手一搏”，都经得起阳光检验。

2.3 关键注意事项：那些被传成“捷径”的坑，我们帮你踩过

最后，说几个业内流传甚广、但速捷坚决不碰的“野路子”：

传言操作	为什么危险	我们怎么做
“短接安全继电器的13/14触点，立马能动！”	直接废除急停、防护门、光幕等全部安全功能，等于让机床“裸奔”	✅ 更换同型号继电器；❌ 绝不短接。备用继电器我们随车带3种常用型号。
“把光幕插头拔了，贴个胶布，系统就当它好了”	ESPE（电敏保护设备）失效=法律意义上的“安全装置缺失”，一旦出事，企业负全责	✅ 加装IO-Link状态监测模块，实时上报光幕健康度；❌ 拔线=自废武功。
“用老版本软件降级，绕过新系统的授权验证”	违反软件许可协议，且旧版可能存在未公开漏洞，反而放大风险	✅ 协助申请原厂临时授权/补丁包；❌ 不越界，不降级。

🎯终极安全口诀（请抄在维修日志扉页）：
> “看得见的锁，靠逻辑解开；看不见的锁，靠标准守住；最危险的锁，是你以为‘没事’的侥幸。”

📌小结本章核心思想：
合规不是拖慢节奏的枷锁，而是让每一次重启，都成为一次可信的重启。
就像我们修过的每一台铸造机床——它扛得住铁水浇铸的烈度，也值得拥有被谨慎对待的尊严。

下一章预告👉《预防锁死与长效运维建议》：
——如何让“锁死”从高频事件，变成年度检修报告里的一个标点？
——给您的HMI加个“亚健康预警”，就像给机床装上智能手环；
——还有那份被32家客户采纳的《铸造机床锁死处置SOP》模板，我们悄悄放在文末彩蛋里了。

（温馨提示：本流程已通过SGS功能安全评估，符合IEC 62061 SIL2等级要求。安全，我们是认真的。）

各位老师傅、设备主管、安全工程师、还有刚接手产线就撞上三次锁死的95后自动化小队长——
欢迎来到本系列最“不紧急但最值钱”的一章。

如果说前两章是在教你怎么给突发心梗的机床做CPR（心肺复苏），那这一章，就是带您一起给它办张年度体检卡+智能手环+24小时家庭医生签约服务。
目标很朴素：
> 让“铸造机床又被锁死了”这句话，在您的晨会汇报里，从高频预警项，变成一句带点怀旧感的玩笑：“哎，上次锁死？好像是上季度的事儿了吧？”

而晋江速捷自动化科技有限公司（2017年12月成立于福建晋江，专注工业自动化系统“诊断-修复-加固”全周期服务）干了7年，服务过比亚迪、中国烟草、恒安纸业等上千家制造企业，总结出一条铁律：
> 所有值得连夜抢修的锁死，90%都有迹可循；所有让人拍桌叹气的停机，80%本可提前3天预警。
> ——不是设备太娇气，是它的“亚健康信号”，一直被当成“小毛病”静音了。

下面这些建议，不烧脑、不烧预算、不烧KPI，只烧一点习惯——而且我们连“怎么烧”都给您配好了火柴盒。

3.1 日常预防措施：把“救火”变成“防火”，从三件小事开始

别被“日常”俩字骗了——它不是打卡式应付，而是用确定性动作，对冲不确定性风险。

✅ 小事一：安全传感器，每月“握一次手”

问题现状：限位开关积灰失灵、防护门磁吸老化失效、液压压力开关迟滞……它们不报警，只是悄悄“装睡”。
速捷实操法：
- 每月第一个周五下午，安排15分钟“传感器握手时间”：
  ▪️ 用手轻压/拨动每个安全相关传感器（急停按钮、门开关、光幕发射端、压力继电器触点）；
  ▪️ 同步在HMI上观察对应输入点（如I0.2、I1.5）状态是否实时翻转；
  ▪️ 拍照存档（带时间水印），发至设备群并标注“✅ 已验：X号防护门开关响应正常”。
💡为什么有效？——这不是检测精度，而是验证“信号通路活着”。很多锁死，根源就是某颗螺丝松了0.3mm，导致磁吸距离偏差，系统判定“门虚掩”，直接硬锁。

✅ 小事二：NC/PLC程序与参数，养成“双备份+标签化”习惯

问题现状：程序丢了？密码忘了？参数被误调？——不是技术问题，是管理断层。我们修过的锁死案例中，23%的“深度复产难”，源于找不到一份干净、带注释、标了版本和日期的备份。
速捷实操法：
- 所有新上线/升级后的PLC程序、HMI工程、NC参数，必须执行“3-2-1备份法则”：
  ▪️ 3份：本地电脑（加密文件夹）、U盘（写“2024Q3_铸造线A_西门子S7-1500_V2.1”）、云端（速捷客户专属加密空间，自动同步+操作留痕）；
  ▪️ 2种格式：源工程文件（.ap10/.awl） + 可读性PDF（含网络拓扑图、关键FB说明、IO地址表）；
  ▪️ 1个注释：每份备份里，加一页《本次变更说明》——谁改的？为什么改？影响哪些轴/功能？测试结果如何？
📌真实案例：去年帮泉州某铸管厂恢复一台停产5年的老式华中数控，靠的就是他们老师傅手写的一页A4纸备份记录：“2019.08.12，为适配新模具，修改G代码G54偏置值，原值-12.5→-13.2，已试切3模无报警”。——没有它，重写程序得两周。

✅ 小事三：操作权限，不是“信得过就给全权”，而是“按角色发钥匙”

问题现状：一个触摸屏，所有人用同一个管理员密码；调试员调完参数顺手点了“保存到ROM”，结果操作工一按“自动循环”，机床因速度参数错位直接触发安全急停……
速捷实操法：
- 在HMI/NC系统中启用分级用户权限（哪怕是最基础的台达或信捷，也支持3级）：
  ▪️ 操作员（绿色钥匙）：仅允许启停、换模、手动进给；
  ▪️ 班组长（蓝色钥匙）：可调用预设配方、查看报警历史；
  ▪️ 维修工程师（红色钥匙）：才开放参数修改、PLC强制、系统诊断入口；
- 密码定期更换（建议季度），且禁止贴在控制柜上——我们提供免费的小型RFID权限卡（刷一下，自动登录对应角色），比记密码靠谱，比贴纸体面。

🔑速捷贴心提示：
权限不是防人，是防误。就像汽车有“儿童锁”——不是怀疑孩子，是知道好奇的手指，比逻辑快0.5秒。

3.2 智能预警机制引入：给机床装上“血压计+心电图”

预防锁死的最高境界，不是等它病了再治，而是看它“脸有点白”，就提醒它去喝杯糖水。

✅ 加装IO-Link状态监测模块：让“哑巴传感器”开口说话

传统做法：传感器只有“通/断”两个状态，坏了才知道。
速捷升级方案：
- 在关键安全回路（如防护门开关、急停回路、光幕供电端）串联IO-Link主站+诊断型传感器；
- 它能实时上报：触点接触电阻、动作次数、响应延迟、供电电压波动——
  ▪️ 当门开关触点电阻从50mΩ升到350mΩ，系统就在HMI弹窗：“X号门开关老化预警，建议72小时内更换”；
  ▪️ 当急停回路电压波动超±5%，自动记录波形并标记“存在接地干扰嫌疑”。
💡成本参考：一套入门级IO-Link诊断套件（含主站+3点传感器），价格≈2次非计划停机的损失。我们帮山东一家铸锻厂装完，半年内避免3起因门开关虚接导致的锁死。

✅ 集成HMI异常趋势提醒：从“报错”到“预判”

传统HMI：只显示当前报警代码（如“ALM 427：液压压力低”）。
速捷增强版HMI（支持昆仑通态、威纶、西门子KTP系列）：
- 内置简易趋势分析引擎，自动抓取关键变量（油温、主轴电流、冷却液pH值、伺服跟随误差）；
- 设置“温和阈值”（非报警值，而是偏离均值±15%持续5分钟）；
  ▪️ 例：冷却液温度连续10分钟高于65℃（正常区间45~62℃），HMI右下角亮起黄色感叹号：“⚠️ 冷却系统效能下降，请检查滤网/水泵”；
  ▪️ 不强制停机，但给维修留出“黄金4小时”窗口。
📌彩蛋：我们为客户定制的HMI模板里，已预置21个铸造行业典型趋势监控点，导入即用，无需编程。

3.3 应急响应体系建设：SOP不是文档，是肌肉记忆

再好的预防，也挡不住黑天鹅。所以——预案不是放在抽屉里的PPT，而是刻进团队反应里的条件反射。

✅ 编制《铸造机床锁死处置SOP》：一页纸，三色块，七步骤

我们帮32家客户落地的SOP长这样（精简版示意）：

步骤	操作要点	责任人	时限	输出物
① 锁定现场	拉急停→挂LOTO牌→围警戒带	操作员	≤30秒	现场照片+群内通报
② 初判分类	查HMI报警代码 → 对应《速捷锁死速查码表》（扫码即开）	班组长	≤2分钟	选择：A类（自主复位）/B类（需维修）/C类（立即停线）
③ A类处置	按速查码表路径操作（如“ALM201：执行NC Reset+清空缓冲区”）	操作员	≤5分钟	复位成功/失败截图
④ B类响应	拨打速捷400应急专线 → 同步发送PLC截图/HMI报警页	维修员	≤1分钟	自动生成工单号+预计抵达时间
⑤ C类启动	触发《重大安全事件流程》，通知安全工程师到场确认	安全员	立即	现场签核表+风险评估记录
⑥ 复盘归档	24小时内提交《锁死根因简报》（含截图、操作日志、建议）	设备主管	≤24h	归档至设备健康档案
⑦ 预防闭环	若属共性隐患，72小时内推送《同型号设备自查清单》	速捷技术经理	≤72h	全厂邮件+HMI弹窗提醒

📌这份SOP我们做成防水覆膜单页卡，挂在每台铸造机床控制柜内侧——不是为了好看，是确保凌晨三点换班的师傅，摸黑也能找到第②步。

✅ 开展多角色联合演练：不演“完美剧本”，专练“最烂情况”

每季度一次，每次90分钟，但只练1个场景：
▪️ “夜班+暴雨+网络中断+新员工顶岗”组合拳下的锁死响应；
▪️ 演练不设标准答案，重点观察：
→ 操作员是否第一时间挂LOTO，还是先打电话问班长？
→ 维修员拿到PLC截图，能否30秒内定位到安全标志位地址？
→ 安全员是否携带便携式IO-Link诊断仪到场？
📊演练后生成《响应能力热力图》，标出薄弱环节（比如“70%班组对速查码表扫码率低于50%”），下季度专项培训。
