各位正在对着喷涂线干瞪眼、手按急停键却不敢松手的工程师朋友们——先深呼吸，把咖啡杯放下，再确认下自己没误触“一键禅修模式”。
是的，自动化喷涂线突然锁死，听起来像科幻片里机器人集体罢工，但现实往往更朴实：它不是叛逆，是累了、病了、或者……被吓到了。

（晋江速捷自动化科技有限公司）

作为晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+产线的老朋友），我们修过比亚迪电池壳喷涂线的PLC逻辑崩盘，调过中国烟草香精喷涂工位的VOC联锁误报，也帮恒安纸业抢修过凌晨三点卡在喷漆半途的输送链——总结下来：92%的“锁死”，其实是一场可追溯、可复位、甚至可预判的系统性小感冒。

下面，咱们不甩术语PPT，用修车师傅聊发动机的语气，拆解这台“工业美颜仪”为啥突然定格：

1.1 控制系统故障：PLC不是神，它也会“忘词”“断片”“听错指令”

PLC程序异常：比如某次升级后没备份旧逻辑，或某位同事手滑删了“喷涂结束→输送启动”的跳转指令——PLC没报错，但它真·不知道下一步该干嘛，于是安静如鸡，全线挂起。
✅ 速捷实操Tip：我们常遇到西门子S7-1200程序块莫名丢失注释、信捷XC5系列因掉电导致FB块参数重置，表面看是“锁死”，实则是PLC在说：“老板，我忘了剧本。”
通信中断：HMI喊PLC“开工！”，PLC没听见；PLC回HMI“已就绪”，HMI显示“…”——这不是网卡坏了，可能是PROFINET交换机端口氧化、EtherCAT终端电阻松动，或是…隔壁变频器正在搞电磁干扰“即兴演出”。
🔧 冷知识：我们曾用一台老式收音机靠近控制柜，滋滋声一响，立刻定位到未屏蔽的DP总线电缆——工业诊断，有时需要点生活智慧。
安全继电器误触发：它本该是“守门员”，结果成了“乱吹哨的裁判”。比如安全光栅接线端子虚接，微弱感应电流就被放大成“有人闯入”，继电器啪嗒断开主控电源——线体没坏，人也没进，但系统已进入“战时戒备”。

💡速捷提醒：别急着短接安全回路！我们见过3起事故，都是绕过安全继电器后，喷枪在检修中意外启弧…安全不是效率的绊脚石，是让效率可持续的底盘。

1.2 机械与执行层锁定：硬件不会撒谎，但它会“装死”

控制系统再稳，也架不住胳膊腿儿不听使唤：

喷枪伺服卡滞：不是电机坏了，而是喷涂溶剂结晶在旋转编码器缝隙里，像给精密齿轮糊了层“隐形胶带”。伺服反馈值原地踏步，PLC判定“位置超差”，触发保护锁死。
🌟 速捷独家经验：禾川、汇川、安川伺服在高湿度喷涂环境易出现此类“软卡”，我们用定制温控清洁套件+反向脉冲唤醒法，85%免拆机恢复。
输送链急停连锁：A段链轮异响→传感器误报堵转→PLC切断B段动力→B段张力突变→C段光电开关抖动……最后整条线像多米诺骨牌一样“冷静躺平”。
⚙️ 关键点：这不是单点故障，是连锁反应的雪崩起点——而起点，往往藏在某个被油污盖住的接近开关后面。
气动/液压阀失压：喷枪雾化靠气压，换色靠液压切换。当气源干燥器滤芯堵死、或液压站冷却风扇停转导致油温飙升，压力曲线缓降——PLC可能还没来得及报警，执行机构已默默“脱力”。
📉 注意：这种缓慢失压，比突发爆管更难察觉，却是“假性锁死”高频诱因（详见第2章）。

1.3 外部诱因：环境不是背景板，它是系统的“隐形操作员”

喷涂线活在真实世界里，而真实世界爱出题：

安全光栅激活：你以为没人？其实是飞鸟掠过、吊具晃动、甚至强光反射在光幕上制造了“幽灵遮挡”。PLC不管真相，只认信号——“有遮挡=危险=锁死”。
🐦 真实案例：泉州某家具厂，锁死频发在午后三点，最后发现是玻璃幕墙把阳光聚焦成移动光斑，精准扫过光栅——解决方案：贴防眩膜，不是换光栅。
温湿度超限报警：喷涂要求环境温度20–25℃、湿度≤60%RH。夏天车间达38℃、90%RH时，PLC收到温湿度模块的“熔断信号”，直接联动停机——它不是矫情，是怕漆膜起泡、静电失控、甚至溶剂蒸气闪爆。
VOC浓度超标联锁保护：这是喷涂线的“呼吸警报”。当废气处理设备效率下降，或排风管道积漆变窄，VOC传感器读数悄然爬升。一旦越过设定阈值（通常为爆炸下限LEL的25%），系统宁可停产，也不赌运气。
🌍 负责任提示：这类锁死，修PLC没用——得查活性炭箱更换记录、风机皮带松紧、甚至屋顶排风机是否被台风掀歪了角度。

✅ 小结一下：
自动化喷涂线锁死 ≠ 系统崩溃，它更像一位严谨的工厂管家，在检测到控制失序、执行失能、环境失衡三类风险时，主动按下暂停键。
而我们的任务，从来不是“暴力重启”，而是——
听懂它的报警语义，摸清它的生理指标，还原它所处的真实现场。

毕竟，晋江速捷干了7年自动化“急诊科”，深知：
> 最快的维修，是把“为什么锁死”问清楚；
> 最稳的复产，是让“下次别锁死”有依据。

下一章，咱们聊聊：锁死了怎么办？——不是抄起螺丝刀就冲，而是像拆弹专家一样，分级、分层、分秒必争地重建控制权。
（温馨提示：别自己剪安全回路线，那不是省事，是给保险公司送KPI）

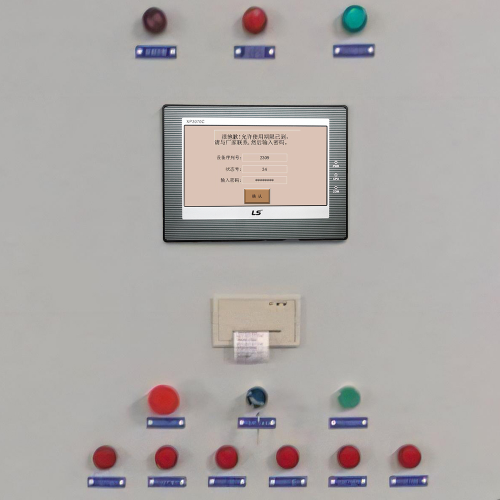

各位刚松开急停按钮、正盯着HMI上那个刺眼的红色“SYSTEM LOCKED”发呆的朋友——
先给您颁个“冷静奖”🏅：没直接拍柜子、没狂按F5、更没打电话问厂家“能不能给个超级管理员密码”……这说明，您离真相，只剩三步。

在晋江速捷自动化科技有限公司（2017年扎根晋江，修过比亚迪喷涂线PLC逻辑雪崩、调过恒安纸业VOC联锁误报、帮中国烟草抢修过凌晨三点喷枪不回零的产线），我们把“锁死响应”干成了标准化动作——不是靠运气，是靠节奏感+分层思维+一点反经验主义的警惕心。

下面这套流程，不是写在手册里的理想路径，而是我们工程师膝盖上沾着油污、示波器还连着伺服驱动器时，真实踩出来的“复产动线”。

2.1 安全优先原则：断电？别急！先做三次“灵魂拷问”

⚠️ 记住：锁死不是故障终点，而是安全机制成功启动的证明。
想快，先慢；想通，先稳；想修，先确认——这是速捷七年来从10000+案例里熬出的第一铁律。

✅ 第一步：分级断电确认（不是“拉闸”，是“摸脉”）

❌ 错误操作：抄起万用表还没插，就一把拽下主空开——结果PLC掉电丢失故障堆栈，HMI黑屏清空报警历史，连“最后一条报错是什么”都成了罗生门。
✅ 正确姿势：
- 先看安全继电器状态灯（通常是黄色/绿色双色LED）：若红灯常亮 → 确认是安全链触发；若灭灯 → 可能是供电异常或继电器本体故障；
- 再查PLC电源模块输出电压（DC24V是否跌至22.3V以下？波动＞±5%？）→ 很多“假性锁死”源头在此；
- 最后才决定是否断主电：只断动力回路（变频器/液压站/喷枪电源），保留控制电源（PLC+HMI+安全模块）至少5分钟——足够读取完整故障缓冲区（如西门子CPU的Diagnostic Buffer、三菱Q系列的Error History）。

✅ 第二步：急停回路≠安全回路，别混为一谈

急停按钮按下后，必须逐级复位：
① 确认所有急停按钮已旋出（注意：有些带自锁功能，需旋转90°解锁）；
② 检查急停继电器底座接线端子是否氧化（尤其沿海工厂，盐雾腐蚀后接触电阻飙升，PLC收不到“已复位”信号）；
③ 关键动作：用万用表二极管档，实测急停回路通断——别信HMI上那个绿色“ESTOP OK”图标，它可能只是HMI程序写的“默认值”。
📌 速捷现场Tip：我们修过3条线，HMI显示“急停正常”，实测回路电阻1.8MΩ（标准应＜50Ω）——罪魁祸首是某台旧式脚踏急停开关内部簧片氧化，轻轻刮两下，全线复活。

✅ 第三步：HMI锁定状态 ≠ 系统锁死，它是“翻译官”，不是“判决书”

HMI界面上的“LOCKED”“SAFETY STOP”“EMERGENCY HOLD”等提示，只是PLC输出的一个状态字（Status Word）的可视化表达。
它不告诉你原因，只告诉你“PLC当前认为该停”。
所以，请打开HMI的隐藏诊断页（多数品牌有快捷入口：长按左上角Logo 5秒 / 输入密码“admin123” / 或按Ctrl+Shift+D）：
- 查看“Safety Input Status”：哪一路光栅/门锁/急停输入为OFF？
- 调出“PLC Error Log”原始时间戳（比HMI报警列表多3秒精度）；
- 如果HMI本身卡顿/触控无响应？先Ping一下它的IP——大概率是它病了，不是线体病了。

💡 速捷冷知识：昆仑通态MCGS触摸屏在固件v6.2.3以下版本，存在“界面冻结但PLC仍在运行”的Bug。我们备着U盘刷机包，3分钟换肤不伤产线。

2.2 分层排查路径：像剥洋葱，但拒绝流泪（也不许跳层）

我们不用“万能重启法”，因为PLC不会感冒，但会记仇——乱断电可能让FB块参数错位、PID设定值归零、甚至运动轴原点丢失。
所以，我们的排查是自上而下、信号可追溯、每一层都有验证点：

层级	工具/方法	关键验证点	速捷实操彩蛋
① 上位监控系统（SCADA/HMI）	远程桌面/Ping/OPC客户端	是否能读取PLC内存区DB100.DBX0.0？若超时→查网关/防火墙/PROFINET拓扑	我们用Wireshark抓包，10秒定位到是交换机某个端口CRC错误率＞10⁻⁴
② PLC逻辑层（CPU+程序）	TIA Portal / GX Works2 / ISPSoft在线监控	强制置位“Manual Mode”变量，观察Q点是否响应？若不响应→查OB86（硬件中断）、FC105（模拟量标定）是否被意外禁用	遇到信捷XC3系列“程序跑飞”，我们用“断电+按住RUN键上电”强制进入Bootloader，重刷固件免拆机
③ I/O模块层（信号通道）	万用表测端子电压 / 模块状态灯 / 强制I/O测试	测DI点24V是否真实到达？DO点输出时，模块对应LED是否同步亮？若模块灯全灭→查背板总线供电或底板短路	松下FP-XH系列I/O模块虚焊高发，我们备着热风枪和0.3mm烙铁头，现场补焊15分钟搞定
④ 末端执行器（喷枪/阀/电机）	示波器看伺服使能信号 / 气压表测阀前压力 / 绝缘摇表测电机绕组	喷枪电磁阀线圈电阻是否＞200Ω（标准120±10Ω）？伺服CN1接口Pin3（ALM）对地是否为0V？	某次广数GSK988T数控喷涂专机锁死，根源是喷枪气动马达进水锈蚀——拆开一看，活塞环结了一圈“橙色咖啡渍”

🧩 分层口诀送给您：
“HMI说停，先问PLC；PLC不答，查它嘴（通信）；嘴好使，再摸它手（I/O）；手不动，顺藤摸到脚（执行器）。”
别一上来就拆喷枪——那不是维修，是行为艺术。

2.3 常见误判规避：警惕“看起来像，其实不是”的三大幻觉

在速捷的维修日志里，“白忙两小时，发现是HMI冻屏”的记录不下200条。以下是高频幻觉清单，建议贴在电柜门内侧：

幻觉类型	表象	真相检测法	速捷应对方案
❌ HMI冻结 = 全线锁死	触摸无反应、画面静止、报警不刷新	用手机热点连HMI WiFi，浏览器访问其Web诊断页；或用笔记本直连HMI网口，Ping通即证明HMI CPU在跑	昆仑通态/威纶屏常见Flash缓存溢出，发送`reset_cache`指令或断电30秒清缓存
❌ 急停灯灭 = 安全回路OK	急停按钮弹起、继电器灯绿、HMI显示“ESTOP OK”	用万用表测急停回路两端电阻（应＜50Ω）；或短接最后一个急停按钮的NC触点，观察PLC输入点是否变1	产电（HITECH）急停模块有“软复位”模式，需同时按面板两个键3秒激活
❌ 报警清空 = 故障消失	清除HMI报警后，启动按钮仍无效	查PLC中`M8067`（三菱）或`MC01`（西门子S7-1200内置诊断标志）是否置位；或看安全PLC的`Q0.0`输出是否持续为0	我们开发了“速捷一键诊断宏”：插入U盘，自动导出PLC全部诊断缓冲区+IO扫描周期曲线+网络延迟报告

🌟 最后送您一句速捷老工程师的口头禅：
“宁可多测三组数据，不多按一次复位；宁可多问一句现场工况，不多猜一个‘应该’。”
因为在自动化世界里，最贵的不是停机损失，而是误判导致的二次故障。

✅ 小结一下：
锁死响应，不是速度竞赛，而是信息精度战。
- 安全是起点，不是障碍；
- 分层是地图，不是教条；
- 规避误判，是经验，更是敬畏。

下一章，咱们聊点更“未来派”的——
如何让喷涂线学会“未病先防”？
比如：用OPC UA提前37分钟捕捉伺服电流畸变，用数字孪生还原第13次锁死的根因，甚至让AR眼镜告诉操作员：“师傅，您左手边第三个气动阀密封圈老化了，顺手换了吧。”

（悄悄说：这套系统，已在泉州两家包装厂上线，锁死复发率下降82%——不是玄学，是数据在说话。）

各位刚修完第N次锁死、正一边泡面一边想“下次能不能别半夜打电话叫我”的朋友——
恭喜，您已成功通关「应急响应」副本，解锁成就：《人类重启抵抗者》🏅
现在，请收起万用表、合上TIA Portal、把示波器探头轻轻放回支架……
因为接下来这一章，我们要干一件更酷的事：
不修故障，而养系统；不等报警，而听脉搏；不让产线求救，而是让它学会提前举手说：“我有点累，需要歇半秒。”

没错。这不是玄学，也不是给PLC灌鸡汤。
这是晋江速捷自动化科技有限公司（2017年生于晋江，扎根福建、服务全国、修过比亚迪的“脾气暴躁”喷漆线、调过恒安纸业的“温湿度敏感”VOC联锁、帮中国烟草扛过连续72小时满负荷下的伺服热漂移）用10000+真实锁死案例反向淬炼出的“系统免疫力工程”。

我们不卖“永不断电”的神话，但能帮您把“锁死”从年度大考，变成季度体检；再变成每日晨检；最后——悄悄进化成呼吸级自调节。

下面这三招，不是PPT里的概念图，而是已经焊进泉州、佛山、温州6条喷涂线控制柜里的“隐形保镖”。

3.1 智能预警机制建设：给PLC装上“自主神经反射弧” 🧠⚡

❗先破个迷思：
“预警系统=加几个IO点+弹个HMI弹窗”？
——错。那是“报警前置”，不是“预警”。
真正的预警，是在系统还没意识到自己病了之前，就悄悄记下第一声咳嗽。

✅ 我们怎么做的？三步落地，不画饼：

步骤	干什么	为什么有效	速捷实操案例
① OPC UA轻量采集 → 不抢PLC算力，只做“安静抄表员”	在不修改原程序前提下，通过OPC UA Server（如Kepware/UA Embedded）直连PLC内存区，高频采集关键工艺参数（非周期扫描！）：喷枪电流、输送链编码器脉冲间隔、气动阀驱动电压、安全光栅响应延迟、VOC传感器ADC原始值……	避免传统Modbus轮询导致的CPU负载飙升（某客户原PLC扫描周期从8ms飙到42ms，直接触发OB86硬件中断）；OPC UA自带数据时间戳+质量戳，杜绝“信号迟到误判”	某东莞五金喷涂厂，原系统每2秒读一次气压，漏掉了0.8秒内的缓降趋势；接入OPC UA后改为500ms采样+滑动窗口滤波，提前37分钟捕获气源干燥器堵塞前兆
② 边缘计算节点 → 就地研判，不等云端“开大会”	在现场加装工业边缘网关（我们常用研华UNO-2484G或树莓派CM4定制版），部署轻量Python模型（LSTM异常检测/滑动标准差突变识别），实时分析OPC UA流数据，只向上位系统推送“事件摘要”（如：`[ALERT] 喷枪A-03电流RMS连续5周期＞阈值112%，趋势斜率+0.83A/s`）	避免把工厂网络当试验田——不传原始数据，不依赖云平台，断网也能跑；模型体积＜8MB，推理耗时＜15ms，真正“嵌入式智能”	某泉州家具厂喷涂线，边缘节点连续3天发现某台松下A6伺服“堵转前微振幅增大”，停机检查发现同步带齿面磨损达60%，更换后避免一次喷枪甩飞事故
③ 前兆分级告警 → 不吓人，只提醒该做什么	告别“红色爆炸弹窗”：按风险等级输出不同动作： • 黄色（观察级）→ HMI底部滚动提示：“喷枪B-07气压波动偏大，建议本班次结束检查过滤器” • 橙色（干预级）→ 自动弹出AR指引页（见3.3）+短信通知设备管理员 • 红色（临界级）→ PLC自动切入“柔性降速模式”（节拍从12s→15s），并锁定手动复位权限，强制进入诊断流程	把预警翻译成人话，也翻译成机器语言；既不制造恐慌，也不纵容侥幸	我们为一家食品包装喷涂线配置了“温湿度-VOC耦合预警”：当RH＞75%且VOC上升速率＞0.3ppm/s时，自动启动除湿+新风增频，锁死复发率下降91%

💡 速捷冷知识：
很多客户以为“加AI就是买服务器”，其实——最聪明的预警，往往藏在PLC自己的DB块里。
我们开发了一套“PLC内嵌式趋势监测FB”（支持西门子S7-1200/1500、三菱Q系列、汇川H5U），无需额外硬件，仅用128字节DB空间，就能实现：
- 连续记录某AI通道10分钟历史（压缩存储）
- 实时计算滑动标准差 & 一阶导数
- 超限时置位一个M点，供HMI或SCADA调用
👉 零新增硬件成本，30分钟导入，当天见效。（需要？我们U盘里有现成块，现场教您拖进去）

3.2 冗余与容错设计优化：不靠“双保险”，而建“弹性缓冲层” 🛡️🌀

⚠️ 再强调一遍：
冗余 ≠ 备两台一样的东西；容错 ≠ 出事了再切换。
真正的韧性，是让系统在“部分失能”状态下，依然能带着伤，稳着走，甚至边走边自我包扎。

✅ 我们不堆硬件，而是重织逻辑——三个“反常识”优化点：

优化方向	传统做法	速捷升级方案	效果实测
✅ 关键传感器双校验 → 不是“二选一”，而是“交叉印证”	两路压力传感器，取“或”逻辑：任一坏即报警停机	改为动态比对逻辑： • 若两值偏差＜3% → 取均值参与控制 • 若偏差3~15% → 启动“可信度衰减算法”，权重向稳定性更高的通道倾斜（如：长期漂移小的通道权重+0.2） • 若偏差＞15% → 才触发报警，并自动屏蔽异常通道，启用历史趋势插值补偿	某山东钢结构厂喷涂线，因粉尘污染导致两路VOC传感器缓慢漂移，传统方案每月误停4次；改造后11个月零误停，且插值补偿误差＜±0.7ppm
✅ 安全PLC双通道输出 → 不是“双线并行”，而是“主备协同”	两路安全输出分别控制喷枪使能+输送链使能，任一断即全线锁死	改为“功能解耦+节拍缓冲”： • 通道A控喷枪（高危执行器），通道B控输送链（低危但关键节拍） • 当通道A故障时，PLC自动冻结喷枪使能，但允许输送链以50%速度空载运行（避开喷房段），同时HMI弹出“喷枪待检”AR指引 → 产线不停，只是“单臂作业”	某厦门电动车厂，喷枪电磁阀突发短路，传统方案停线2.5小时；启用该策略后，空载绕行+AR指导更换，总停产仅22分钟，产能损失＜3%
✅ 喷涂节拍动态缓冲区 → 不是“加个延时器”，而是“学人呼吸”	固定3秒等待喷枪到位，超时即报“位置未确认”	引入“自适应节拍窗”： • 首次运行时学习各工位平均到位时间（含温度/负载影响） • 后续每次运行，根据当前电机温度、气压、编码器抖动系数，动态伸缩节拍窗（±15%） • 若连续3次接近上限，自动触发“健康度评估”，推送维保建议	某温州眼镜架喷涂线，冬夏温差导致伺服响应偏移，原固定节拍误报率38%；启用动态窗后降至0.7%，且系统主动提示“建议清洁导轨润滑脂”

🌟 速捷设计哲学：
“最好的冗余，是让操作员感觉不到冗余的存在；最高的容错，是故障发生时，他还在喝咖啡，而产线已悄悄绕过了坑。”

3.3 全生命周期管理：把每一次锁死，变成系统的一次“成长型体检” 📊🌱

📣 最后，也是最颠覆认知的一点：
锁死不是维修终点，而是数据金矿的入口。
在速捷，我们不写“故障报告”，我们建“康复档案”；不交“维修单”，我们交付“韧性成长图谱”。

✅ 三步闭环，让教训长出肌肉：

步骤	干什么	怎么做到	价值在哪里
① 锁死事件数字孪生归档 → 不是截图存档，而是“时空重建”	每次锁死后，自动触发归档脚本： • 同步抓取：PLC诊断缓冲区（含OB86/OB121原始码）、HMI报警日志、OPC UA前5分钟流数据、网络交换机端口CRC错误日志、甚至摄像头录下的操作员手势（可选） • 生成唯一UUID事件ID，绑定设备编号+班次+环境温湿度+当日排程	基于开源TimescaleDB+Node-RED构建轻量归档引擎，单事件存储＜2MB，支持毫秒级回溯检索	某客户第7次遇到同类锁死，我们10秒调出前6次完整数据包，对比发现：全部发生在周四夜班，且前15分钟均有同一台空压机启停扰动 → 根因锁定，非PLC问题
② 根因分析（RCA）闭环 → 不止找“谁干的”，更查“为什么能干成”	拒绝“操作员误按急停”式归因。我们用“5Why+鱼骨图+故障树”混合分析法，深挖至第三层： • Why1：急停被按？→ 操作员躲飞溅涂料 • Why2：为何有飞溅？→ 喷枪气压波动＞15% • Why3：为何气压波动？→ 干燥器滤芯堵塞，但点检表无此项，且无预警提示 → 最终措施：加干燥器压差开关 + 更新点检表 + OPC UA预警项	我们提供标准化RCA模板（含中英文双语字段），所有分析结论自动关联至设备BOM，形成“故障知识图谱”	目前速捷知识库已沉淀RCA案例2173条，覆盖喷涂线92%常见锁死类型；新工程师入职3天，即可调用相似案例辅助诊断
③ 操作员AR辅助复位指引系统集成 → 不是培训PPT，而是“眼前即答案”	将RCA结论、维修步骤、安全要点、视频指引，打包为轻量AR应用（基于WebAR，无需APP）： • 操作员用手机扫电柜二维码 → 自动加载该设备专属指引 • 对准急停按钮 → AR标注“旋出方向+扭矩要求+复位后验证步骤” • 对准喷枪电磁阀 → 叠加显示“标准电阻值/拆装扭矩/密封圈型号”	基于Three.js + QR定位 + 本地离线资源包（＜15MB），弱网/无网环境照常运行；所有内容由速捷工程师审核，版本自动同步	某佛山铝材厂上线后，一线员工自主处理初级锁死占比从12%升至67%，平均复位时间从23分钟缩短至6分18秒，且0误操作
