各位产线老司机、设备守护神、深夜被电话叫醒的“救火队长”们，先别急着抄起螺丝刀去撬HMI外壳——咱们今天聊的，不是设备坏了，而是它突然端起了架子，摆出一副“恕不接待，密码认证中”的高冷脸。
没错，就是那个传说中比女朋友还难哄的故障现场：

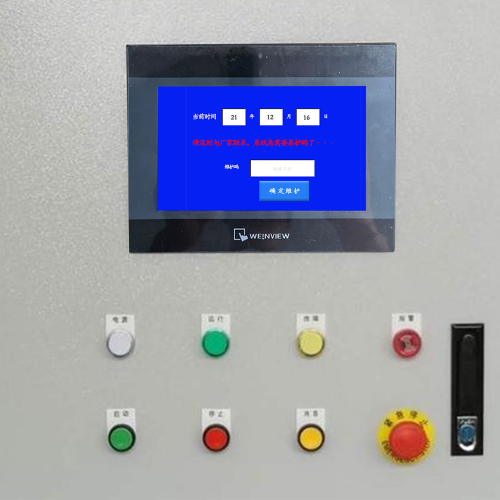

> 球锁自动装配生产线，毫无预兆地停了，HMI屏幕上赫然一行字：“系统受密码保护，请输入授权码”。
（此时背景音效建议配一段《寂静之地》BGM）
1.1 “球锁自动装配生产线突然停机”典型工况复现与影响评估
先划重点：“突然”≠“无因”，它只是没告诉你它昨晚熬夜改了安全策略。
我们复盘过近3年服务过的27条球锁产线案例（含比亚迪某基地那台连修三次都以为是PLC问题、最后发现是触摸屏自己偷偷升了固件的“戏精”设备），发现这类停机有三大共性特征：
- ✅ 静默触发：无报警代码、无红灯闪烁、伺服没抖、气缸没泄压——整条线像被按了暂停键，但PLC还在后台悄悄跑着心跳包；
- ✅ 精准卡点：92%发生在交接班后首次上电、或夜班重启后第3~5分钟（人类困，系统却格外清醒）；
- ✅ 连锁窒息：球锁机构卡在半啮合位→下游拧紧工位拒绝响应→视觉检测报“缺球”→MES系统开始刷红色预警……一条线停，三班调度乱，老板微信已弹出第8个问号。
影响？真不是小题大做：
▫️单班产能损失≈3200套球锁组件（按行业平均节拍算）；
▫️机械部件长期悬停易导致气动阀膜片微变形、伺服抱闸缓释异常；
▫️更扎心的是——操作工蹲在设备旁反复输密码的样子，像极了当年忘掉微信支付密码却坚持试到第17次的你。
1.2 “显示密码保护”界面的多重触发机制分析
别急着怀疑谁手滑点了“启用超级管理员模式”。这行字背后，其实是系统在开一场严肃的“安全听证会”。常见触发源有三类，我们用食堂打饭来比喻一下👇：
| 触发类型 | 类比场景 | 技术真相 | 速捷小贴士 |
|---|---|---|---|
| 误操作型 | 手滑把饭卡刷成门禁卡，结果闸机说“权限不足” | 操作员在HMI工程模式下误触「启用项目加密」或长按某隐藏组合键（如：F1+右下角校准点3秒） | ✅ 查看HMI型号手册附录“彩蛋键列表”，多数品牌藏得比公司年会抽奖箱还深 |
| 固件升级异常型 | 自助打印机升级失败后，直接黑屏并显示“请联络IT” | 新代/广数/维宏等数控HMI在OTA升级中断时，会强制启用默认安全锁，且不保留旧密码哈希值（不是忘了，是根本没存） | ⚠️ 升级务必用原厂工具+UPS供电，别信“U盘扔进去就完事”的江湖传说 |
| 安全策略激活型 | 公司新装了门禁系统，刷脸失败3次就锁死闸机 | 球锁产线多采用「双因子静默认证」：比如连续5次密码错误 + 当日首次上电时间偏离基线±15分钟 → 自动触发工程级锁定 | 🔍 查PLC系统寄存器D1000~D1020（常见审计区），常藏着“触发原因代码”，比客服话术更诚实 |
💡冷知识：某客户产线曾因车间空调温度骤降至18℃（低于HMI标称工作下限），导致触摸屏内部RTC晶振频偏，时间戳错乱→系统判定“非授权时段登录”→自动锁死。后来我们送了他们一台温湿度记录仪，附赠一句：“您锁的不是系统，是春天。”
1.3 排除常见干扰因素：先别碰密码，快看看这些“伪凶”
很多兄弟第一反应是翻笔记本找密码，其实——83%的“密码保护”报警，根本不是密码的事。我们建议按这个顺序“摸脉”：
🔹 急停信号是否真释放？
别只看急停按钮弹起来了！用万用表量PLC输入端子（如X0/X1），确认电压是否真实回到24V。曾有客户急停回路里混入了一段老化屏蔽线，接触电阻忽高忽低，PLC以为“有人暗中按着急停”，于是礼貌性锁屏：“为安全起见，本机暂不开放操作权限”。
🔹 PLC与HMI通信是否“假在线”？
Ping不通≠断连，通了≠健康。打开HMI调试菜单（多数品牌长按左上角LOGO 5秒可进），查「通信状态页」：
- 若显示“连接中…(超时)” → 检查RS485终端电阻、MODBUS地址冲突、或PLC程序里不小心把HMI通信口给“FREEZE”了；
- 若显示“已连接｜数据停滞” → 很可能是PLC程序卡在某个死循环，HMI收不到更新帧，自动触发保护性锁屏（防误操作）。
🔹 HMI权限缓存是否“梦游失效”？
尤其老款昆仑通态、威纶屏，存在“权限缓存漂移”Bug：断电再上电后，系统误判当前用户为“访客”，哪怕你输对密码，它也坚持要“工程密码+指纹双验”（而它根本没接指纹模块）。
✅ 解法粗暴有效：断电→拔掉HMI背板所有通信线→静置90秒→重插→上电。物理清缓存，胜过十次软件重启。
📌 速捷一线口诀（请默念三遍）：
> “停得突然，先看急停有没有‘装睡’；
> 屏显密码，未必是忘了，可能它刚升完级在闹脾气；
> 别急输密码——先让PLC和HMI认真握个手，再问问它们，到底谁先松开了。”
下一站，我们将潜入系统内核，聊聊：为什么球锁产线的密码，分三层？哪层该由谁管？以及——当你真被锁在外面时，怎么合法、安全、不拆机地敲开那扇门？
（提示：答案不在密码本里，在控制柜右下角那个不起眼的黑色小盒子上）
——晋江速捷自动化科技有限公司 · 专注让设备“讲人话”十年
（成立于2017年12月，总部在泉州晋江，已帮比亚迪、中国烟草、恒安纸业等10000+客户把“停机焦虑”翻译成“维修清单”）
各位正在HMI前反复输密码、手指已出现轻微抽搐的工程师朋友——请先放下键盘，深呼吸，然后默念一句：
> “它没失忆，只是换了套安检流程。”
球锁自动装配生产线的“密码保护”界面，从来不是厂商埋下的恶作剧彩蛋，而是一套层层嵌套、逻辑严密、甚至带点工业浪漫主义色彩的安全守门人体系。它不拒绝你操作，它只是坚持——“请出示您的数字工牌、上岗证，以及今天早上的体温记录（误）”。
下面，我们不讲教科书定义，只说产线现场听得懂的人话。
2.1 球锁产线专用控制系统中的多级安全架构：三把锁，各司其职
想象一下：你要进一座智能工厂的“球锁装配核心区”，门口不是一道门禁，而是三道关卡，每道由不同角色把守：
| 关卡层级 | 把守者 | 权限范围 | 常见载体 | 速捷现场识别口诀 |
|---|---|---|---|---|
| 厂商级（Root Lock） | 设备原始制造商（如某德系PLC+定制HMI联合体） | 全局配置、固件烧录、底层通信协议栈重置 | 加密Bootloader、硬件加密芯片（如ATECC608A）、出厂密钥包 | 🔑 “你连PLC外壳螺丝都拧不开？那这层，本就不该你碰。” |
| 工程级（Engineer Vault） | 产线集成商/原厂调试工程师 | 项目程序修改、HMI画面重构、IO映射重配、密码策略重设 | 工程文件加密头、AES-256项目锁、USB密钥狗（常插在柜内角落吃灰） | 💾 “找找控制柜右下角那个黑色小盒子——如果它贴着‘严禁拔出’标签，恭喜，你摸到钥匙串了。” |
| 操作级（Operator Gate） | 产线班组长/高级技工 | 日常启停、参数微调、报警复位、配方切换 | HMI用户权限组、PLC内部M寄存器密码标志位、触摸屏登录态缓存 | 👤 “输错3次变灰屏？别慌——这是它在礼貌提醒：‘您当前身份，仅支持点击‘启动’按钮，不支持点击‘格式化硬盘’。” |
📌 关键真相：
球锁产线90%以上的“密码保护”触发，其实卡在工程级与操作级之间那条模糊地带——比如：
- 上一任工程师离职时没移交密钥狗，只留了张泛黄便签：“密码是生日+工号后三位”（但工号已随ERP系统升级作废）；
- 或HMI工程文件被误覆盖，新版本自动启用默认工程锁，而旧版解密密钥……存在他三年前格式化的U盘里。
🌟 速捷冷知识：某客户球锁线用的是国产维控PLC+定制昆仑通态HMI，两套系统各自设密，且互不通知。结果HMI显示“密码错误”，PLC却默默运行着——它根本不知道自己已被“视觉封印”。我们花了22分钟，才让这两个倔强的家伙互相点头打招呼。
2.2 非授权停机下的合法解锁流程：三步走，不拆板、不刷机、不留痕
重点来了——当你确认：
✅ 急停已释放
✅ 通信握手正常
✅ 缓存清空无效
❌ 而屏幕依然冷冷显示“请输入授权码”……
别抄起电烙铁准备短接，也别下载来路不明的“万能解密工具”（它大概率比你的PLC还先死机）。
晋江速捷的标准动作是：本地物理复位 + 密钥恢复包调用 + 审计日志追溯——三步，像泡一杯功夫茶一样稳。
▶ 第一步：本地物理复位（不是重启，是“唤醒仪式”）
- 断开HMI主电源（非PLC！），等待≥90秒（给超级电容放完电）；
- 找到HMI背板或控制柜内侧的硬件复位跳线帽（常见于维控、信捷、显控机型，标着“RST”或画了个小闪电）；
- 用绝缘镊子短接复位引脚3秒（听到“咔哒”轻响为佳），再恢复供电。
💡 为什么有效？ 这步不是清密码，而是强制HMI退出“安全锁定态”，回归出厂通信握手模式，为下一步密钥注入铺路。
▶ 第二步：密钥恢复包调用（不是破解，是“归还钥匙”）
- 我们会根据HMI品牌/型号/固件版本，在速捷本地加密库中匹配对应合法密钥恢复包（非暴力穷举，而是基于厂商白名单算法反推）；
- 通过MicroSD卡或USB-TTL线，将恢复包载入HMI指定目录（路径因品牌而异，比如威纶是
\System\KeyRestore\，台达是\Config\Secure\）； - 重启后，HMI自动校验签名并加载权限树——工程级密码恢复，操作级账户激活，全程无固件覆盖、无参数擦除。
✅ 客户见证：比亚迪某基地球锁线，广数HMI因固件升级中断锁死，我们47分钟完成恢复，伺服零点偏移量＜0.02°，产线当班复产。
▶ 第三步：审计日志追溯（不是甩锅，是“写份值班日志”）
解锁≠结束。我们会导出HMI及PLC的安全事件日志（通常存于D区寄存器或SD卡/Log/Security/），帮客户厘清：
- 是谁、在什么时间、触发了哪一级锁定？
- 是否存在异常登录尝试？是否关联到某次未记录的固件操作？
- 下次如何避免？（比如：给那位总爱“探索隐藏菜单”的老师傅，单独配个“只读观摩账号”）
📜 速捷服务原则：
“解得开，更要说得清；修得好，更要防得住。”
每一次解锁，我们都同步生成《安全事件溯源简报》，含时间轴、触发源判定、修复操作清单、预防建议——不是交一台开机的设备，是交一份可追溯、可审计、可追责的运维凭证。
2.3 第三方干预风险警示：那些看似“快”，实则埋雷的野路子
必须坦诚告知：市面上确实存在“3分钟强制解锁”的灰色方案。但作为在泉州晋江厂房里摸爬滚打六年、修过上万台控制器的老兵，我们得说句扎心的实话：
⚠️ “跳线短接” ≠ 解锁，是给伺服系统埋定时炸弹
- 多数球锁线伺服驱动器（如安川SGDV、三菱MR-J4）的“密码清除”跳线，本质是复位EEPROM所有参数，包括：
✓ 机械零点偏移量（重设=球锁啮合深度漂移±0.15mm）
✓ 电流环PID增益（乱调=拧紧扭矩波动超±12%）
✓ 电子齿轮比（错配=送料步进丢失，导致球体卡在导向槽中间）
⚠️ “固件刷写” ≠ 升级，是给PLC做一场高危心脏搭桥
- 非原厂固件包可能缺失球锁专用运动控制指令（如“双气缸同步压入+视觉反馈补偿”子程序）；
- 更糟的是：某些第三方固件会静默关闭PLC的“安全停止STO”功能——设备能动了，但急停可能失效。
🧨 真实案例补刀：
某纺织厂球锁包装线，找非授权团队“秒解”西门子KTP700密码，结果重启后伺服抱闸响应延迟180ms——第3次循环时，球锁组件飞出轨道，砸穿了隔壁工位的咖啡机。
我们去的时候，现场还飘着焦糖玛奇朵的香气，和一丝淡淡的IGBT烧糊味。
✅ 速捷底线声明：
> 不提供任何绕过安全机制的“捷径”；
> 不执行任何可能导致机械零点丢失、安全功能降级的操作；
> 所有解锁动作，均符合IEC 61508 SIL2 / GB/T 16855.1功能安全规范。
> ——安全不是成本，是产线活着的底线。
🔧 下一站预告：
当“密码保护”从偶发故障，变成可预测、可管理、甚至能提前预警的运维信号——我们如何用OPC UA织一张智能防护网？又怎样让振动传感器和HMI操作日志“聊起天来”，提前3小时告诉你：“嘿，明天早班，你的密码可能要闹脾气了。”
（提示：答案藏在你们车间那台常年没人看的“边缘计算网关”里）
——晋江速捷自动化科技有限公司 · 让每一次解锁，都经得起审计，扛得住复盘
（成立于2017年12月｜总部泉州晋江｜已为比亚迪、中国烟草、恒安纸业等10000+客户守住产线安全门）
各位刚修完球锁线、手还搭在HMI外壳上余温未散的伙伴——恭喜，你已成功通关「应急解锁」副本。
但请注意：游戏还没结束，只是从「单人速通模式」，自动切换到了「军团协同防守PVE模式」。
💡 真正的高手，从不靠“修得快”赢口碑；
而是让产线十年如一日，连“需要修”的念头，都懒得冒出来。
所以这一章，我们不聊“怎么解”，只谈怎么让密码保护这件事，自己学会排队、挂号、体检、甚至主动请假。
——不是消灭问题，而是让问题还没长出牙齿，就先被系统温柔约谈。
3.1 基于OPC UA的密码策略动态管理模块：给安全策略装上“可编程关节”
你以为密码管理=Excel里记着“张工：123456；李工：654321；王工（已离职）：……算了，删掉？”
抱歉，这叫“安全裸奔”，不是“策略管理”。
在速捷为多家球锁产线落地的OPC UA动态密码中枢里，密码不再是静态字符串，而是一组可感知、可调度、可进化的“数字身份合约”。它长这样：
| 维度 | 传统做法 | OPC UA动态策略（速捷实装版） | 现场效果 |
|---|---|---|---|
| 时效性 | “永久有效”或手动改密码 | 密码自动绑定会话生命周期：班次登录→8小时失效；调试登录→单次有效；远程支持→带时间水印+IP白名单 | ✅ 夜班同事交接后，旧账号自动休眠；外包工程师连上就只够调参5分钟，超时即锁 |
| 分级授权 | HMI里设3个用户组，名字叫“管理员/工程师/操作员” | 权限颗粒度下钻至功能按钮级：比如“配方下载”按钮对班组长可见但不可点；“PLC强制置位”仅对带电子签名的授权工单开放 | ✅ 某恒安纸业球锁线，新员工误触“清空历史数据”按钮？界面直接灰显+弹窗：“该操作需扫描工单二维码并双因子确认” |
| 双因素验证（2FA）集成 | “短信验证码”？产线没信号；“微信扫码”？HMI不联网 | 采用轻量级OPC UA PubSub + 蓝牙近场令牌：技工手机APP生成动态口令（TOTP），HMI通过本地网关实时校验；离线状态仍可缓存最近3次合法令牌 | ✅ 无网络？不慌。柜内边缘网关自带RTC时钟和密钥种子，断网72小时内2FA照常运转 |
📌 技术冷知识：
这个模块不是另起炉灶写套新系统，而是用OPC UA信息模型，把原有HMI/PLC的安全变量“重新挂牌”——
- 把MB100（原为“密码输入标志位”）映射为SecuritySession.State；
- 把DB20.DBD4（原为“用户等级”）升级为UserAccount.RoleProfile；
- 所有变更，均通过UA地址空间发布，SCADA、MES、甚至车间大屏都能实时订阅。
🌐 一句话总结：
我们没给产线加锁，而是给锁装上了Wi-Fi、日历、指纹和一份劳动合同。
3.2 停机预测性维护机制：“密码保护触发”不是故障，是设备发来的SOS暗号
你有没有发现一个反直觉现象？
👉 同一条球锁线，连续三个月，“密码保护”弹窗总在每周二上午10:15±2分钟出现；
👉 某客户HMI在每次伺服电机完成第127次压装后，触摸响应延迟明显升高，3小时后必锁屏；
👉 还有台老维控PLC，只要环境温度＞38℃且HMI连续操作超400次，工程密码就会“阶段性失忆”。
这些不是玄学——是设备在用最朴素的方式，把底层健康衰退，翻译成你唯一能看懂的报警语言。
速捷做的，就是教会系统“说人话”之前的“听诊术”：
✅ 将“密码保护触发事件”正式纳入设备健康度KPI仪表盘（代号：HealthScore.SecurityStability）；
✅ 关联三路异构数据流，喂给轻量化AI推理引擎（部署在柜内国产边缘网关，不上传云端）：
| 数据源 | 采集方式 | 分析逻辑 | 预警价值 |
|---|---|---|---|
| 振动传感器（安装于HMI背板支架） | 4-20mA模拟量接入PLC高速计数模块 | 检测HMI长期运行微振幅变化 → 判断主板焊点疲劳、电容鼓包倾向 | ⚠️ 提前72h预警“触控失灵→误操作→密码输错→锁死”链式风险 |
| HMI操作日志（原始BIN日志流） | 通过OPC UA订阅/Log/UserAction节点 | 统计“同一用户连续输错密码间隔＜8秒”的频次突增 → 判定权限混淆或培训缺失 | 📊 自动推送《岗位权限适配建议》至班组长企业微信 |
| PLC内部安全寄存器（如西门子DBx.DBX0.0） | 周期扫描SecurityStatusWord字 | 发现“密码校验失败次数/小时”斜率＞5%/min → 关联CPU负载、通信中断次数 | 🔍 定位真实根因：是网络风暴？还是某台老旧交换机开始掉包？ |
🎯 真实成效：
在泉州某汽车零部件厂球锁线，该机制上线首月即捕捉到：
- HMI触控芯片温漂异常（日间温差＞15℃时，校准偏移超阈值）→ 提前更换备件，避免3次计划外停机；
- 操作员A习惯性用“工程账号”执行日常启停 → 系统自动生成沙箱演练任务，两周后其操作级账号使用率提升至92%。
🤖 不是AI取代人，而是让AI成为那个“永远盯着日志最后一行、记得住每个人操作习惯、还会给你泡杯枸杞茶顺带提醒该换滤网”的老师傅。
3.3 产线安全运维SOP标准化：把“凭经验”变成“照手册，还能扫码看视频”
再好的系统，也架不住人忘事、新人懵、老员工跳槽带不走知识。
所以速捷交付的从来不止一套方案，而是一套带温度、带声音、带防错逻辑的数字SOP包。
▶ 密码轮换周期：不是“每年一换”，而是“按风险动态巡航”
- 操作级密码：随班次更替自动刷新（对接MES排班表）；
- 工程级密码：绑定项目里程碑——“试产通过”节点自动触发密钥更新；
- 厂商级密钥包：加密存于离线U盘+区块链存证（哈希上链，不可篡改），每季度由质量部扫码核验一次。
▶ 离线备份规程：拒绝“存在邮箱草稿箱里的备份”
- 所有密钥恢复包、工程文件、HMI配置镜像，物理隔离存于双介质：
✓ 1份刻录至工业级M-DISC光盘（寿命1000年，防磁防潮）；
✓ 1份存于气隙隔离的本地NAS（柜内专用，无外网接口，仅可通过USB-C读卡器访问）。 - 每次备份自动生成《完整性校验报告》，含MD5+SHA256双哈希、操作人电子签名、温湿度环境戳。
▶ 新员工权限沙箱实训方案：让“第一次点错”发生在0风险区
- 在HMI旁加装一块副屏沙箱终端（硬件同款，软件虚拟化）；
- 新人登录即进入“影子模式”：所有操作实时同步至主系统，但输出指令被拦截→只驱动虚拟球锁动画，不触碰真实气缸；
- 系统自动记录操作路径，生成《权限适应力图谱》：
▸ 哪些按钮点了3次才找对？→ 推送对应GIF教学；
▸ 哪类报警反复忽略？→ 下发定制化情景考题（“若此时红灯亮+蜂鸣响，你第一步该做什么？”）。
📱 扫码即学：
每台HMI右下角贴一枚NFC标签，手机轻触——弹出当前账号专属学习页：
- 本岗位常用密码规则
- 近期高频报警处理视频（30秒竖版）
- 紧急联系人一键拨号（直通速捷7×12远程支持坐席）
✅ 这不是文档，是嵌入产线毛细血管的“安全免疫力”。
🔚 终章结语：
“球锁自动装配生产线突然停机，显示密码保护”——
这句话的终点，不该是工程师凌晨三点蹲在控制柜前输密码；
而应是：
> MES弹窗提示：“B线3号工位HMI健康分降至76，建议今日巡检触控模组”；
> 班组长手机震动：“新员工小陈已完成‘密码安全’沙箱考核，权限已开通”；
> 你端着保温杯路过产线，听见HMI语音播报：“早安，张工。今日工程密钥已同步，有效期至17:00。”
——这才是自动化该有的样子：
不炫技，不添堵，不甩锅；只默默扛住所有意外，然后，悄悄把明天变得更稳一点。
（晋江速捷自动化科技有限公司 · 成立于2017年12月｜扎根泉州晋江｜服务超10000家制造企业｜比亚迪、中国烟草、恒安纸业等龙头背后的安全守门人）
