涂装线突然一动不动，屏幕灰着、警灯闪着、产线停着……那一刻，车间主任的血压可能比烘道温度还高。
但请先深呼吸——涂装线不是在罢工，是在认真执行它的“安全宪法”。它被锁，从来不是随机抽风，而是有理有据、有章可循的“正当防卫”。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，服务超10000+工业现场的老司机）常年蹲守在涂装、喷涂、电泳一线，修过比亚迪的机器人喷漆站，调过恒安纸业的UV固化线，也陪中国烟草的防爆涂装柜熬过凌晨三点的联锁故障。所以咱不讲虚的，直接上干货：
1.1 设备安全联锁触发｜“我不是卡了，是我在守门！”
涂装线的安全联锁，就像地铁闸机+人脸识别+体温检测三合一——少一个环节，坚决不放行。常见“守门员”包括：
- 急停按钮被按（或误碰/粘连）：你以为只是随手一拍？PLC早记你ID了。旋转复位不到位？它宁可“装死”也不开机。
- 光栅/安全门未闭合：喷漆房门虚掩3mm，红外对射一断，整条线秒变“静音模式”。不是小题大做——VOC环境里，0.1秒的意外都可能酿成大事。
- 防护罩未归位、地坑盖板未锁紧、升降平台未落到位：这些看似“辅助项”，在安全逻辑里全是AND门（全为真才通行），漏一个，全线锁死。
💡 速捷小贴士：很多客户第一反应是“把急停拔了重启”，但请注意——多数现代PLC系统带“急停记忆锁存”功能，物理复位后还需HMI上手动确认复位，否则报警纹丝不动。 这不是系统矫情，是IEC 61508写进骨子里的规矩。
1.2 控制系统故障｜“我的脑子有点卡，但没放弃思考”
PLC不报错≠没病；HMI黑屏≠没电；网线插着≠通信通着。控制系统“亚健康”时，常以“锁线”为最后体面：
- PLC主模块报红灯/STOP状态：可能是程序崩溃、看门狗超时、背板总线接触不良，甚至只是某块IO模块悄悄“离家出走”（插松了）。

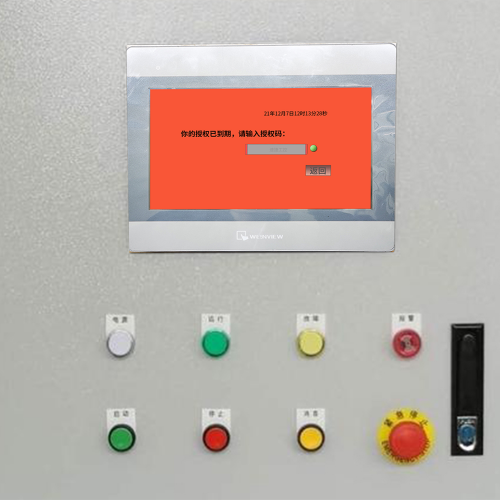

- HMI死机或反复重启：昆仑通态、威纶、西门子TP系列屏用久了，SD卡老化、固件兼容性翻车、U盘乱插中毒……都可能导致操作界面失联，进而阻断启停指令下发。
- PLC与伺服/变频器通信中断：PROFINET、EtherCAT、Modbus TCP链路一抖，系统判定“关键执行单元失联”，自动切入保护锁机——宁可停，不可盲动。
⚠️ 注意：有些PLC程序自带“软急停”逻辑（比如某个内部M点被置位），表面无硬件报警，但所有输出被强制清零。这种“幽灵锁”，靠万用表查不到，得靠我们解密+在线监控才能揪出来。
1.3 工艺保护机制启动｜“我锁的不是设备，是你的KPI和安全记录”
涂装不是刷墙，是精密化学+热力学+流体力学的混合现场。系统会默默盯着几组“红线数据”，越界即锁：
- 温控超限：烘干炉实测＞设定值+15℃？锁！固化炉升温斜率异常？锁！——温度失控轻则漆膜起泡，重则引燃溶剂蒸气。
- 溶剂浓度超标（LEL报警）：可燃气体探测器读数＞25% LEL？通风系统未达额定风量？系统立刻切断加热、停运输送、锁死全线——这是防爆法规（GB 50058）的铁律，不是选项。
- 排风失效：废气风机停转、风压传感器失准、活性炭箱压差过高……只要排气能力掉线，哪怕其他一切正常，系统也会冷静锁机：“抱歉，本厂不承接爆炸风险订单。”
🎯 真实案例补刀：去年帮泉州某家具厂解锁，查了一小时没找到原因，最后发现是排风管道内一只被鸟巢堵住的静压探头——信号假性正常，实际风量只剩30%。系统没撒谎，是我们没读懂它的沉默。
✅ 小结一下：
涂装线被锁，99%不是“坏了”，而是在严格执行预设的安全契约。它不甩锅、不背锅、更不甩你一脸黑屏——它只是等你，用对的方式，把它“请”回工作岗位。
下一站，咱们聊聊：怎么在合规前提下，既快又稳地“解锁”？不是暴力破拆，而是像开保险柜一样——懂密码、有钥匙、还要录像备案。（没错，LOTO流程真要录像——安全无小事，留痕是底线）
—— 速捷工控 · 不修设备，只修“人和系统的信任”
（晋江速捷自动化科技有限公司｜2017.12成立｜服务比亚迪/中国烟草/恒安纸业等10000+工业现场｜专注PLC/HMI/数控系统全生命周期技术服务）
各位正在对着涂装线急停按钮反复旋转、HMI界面疯狂点“确认”、甚至已经默默打开手机搜索“PLC强制复位教程”的朋友——
请先把手从键盘和急停上拿开，深呼吸，然后掏出安全帽、挂牌锁具包，以及那份被压在工位底下三个月没翻过的《本厂LOTO程序手册》。
为什么？
因为涂装线不是共享单车，扫码就能骑走；它是带安全基因的工业生命体，解锁=签手术同意书+做术前评估+主刀医生持证上岗。
速捷工控干了7年涂装线急救（服务过比亚迪喷漆机器人线、恒安UV固化段、中国烟草防爆喷涂舱），见过太多“秒解成功”的背后——是未挂牌断电导致的弧光闪络、是旁路联锁后首件工件飞出烘道、是HMI误点“跳过报警”结果VOC浓度飙升触发消防联动……
所以这一章，我们不教你怎么“快”，只教你怎么“对”。而且——对，才能真快；错，只会更快地重来。
2.1 应急响应准备：断电确认、挂牌上锁（LOTO）核查与风险评估
✅ 第一步，不是看屏，是看锁。
别急着冲进电控柜！先完成三连问：
- 谁断的电？（必须是本岗位授权电工，非“看起来像会修的张工”）
- 断的是哪一级？（主回路？控制电源？安全继电器供电？三者缺一不可）
- 挂的锁，锁得住谁？（LOTO锁具必须一人一锁，钥匙随身，且锁具数量≥现场作业人数——哪怕你一个人修，也得挂一把“个人锁+一把监护锁”）
📌 速捷实操口诀：
> “一查二验三挂牌，四测五录六待命”
> ——查配电图确认断点 → 验电笔双点验证（L/N/PE全测）→ 挂锁+警示牌（中英文双语，写清“正在维修，禁止合闸，XXX班组，2025.X.X XX:XX”）→ 用万用表测关键端子残压（尤其DC24V控制回路，电容放电慢！）→ 录像存档（手机横屏拍30秒，含时间水印）→ 等安全员签字放行。
⚠️ 特别提醒：
- 涂装线常见“假断电”陷阱：安全继电器模块自带储能电容，断电后仍可维持输出10~30秒；
- 部分进口HMI（如西门子KTP系列）带UPS缓存，黑屏≠断电，它可能正偷偷往PLC发最后一条“紧急停机”指令；
- 若涉及防爆区域（如喷漆房内传感器更换），LOTO还须同步执行《GB/T 3836.16 防爆设备维护规程》，挂牌需含Ex标识及气体组别说明。
2.2 分步解锁指南：从物理复位到软件解禁，全程留痕、逐级审批
🔒 解锁不是“一键复活”，而是一套物理层→逻辑层→工艺层的通关流程。漏一关，系统不认账。
▪ 第一关：物理层复位（让硬件“松口气”）
- 急停按钮：必须旋转到底再回弹到位（听“咔哒”声，不是“嗯…差不多了”）；
- 安全门/光栅：检查机械限位是否卡滞、反光板是否积灰、对射轴线是否偏移（拿A4纸遮一半试试）；
- 气动/液压锁紧装置：确认气源压力≥0.5MPa，电磁阀动作声音清脆，无漏气嘶嘶声；
- ✅ 复位后，观察安全继电器模块（如Pilz PNOZ、Schneider XS系列）——所有安全输出灯（OSSD）必须同步亮起，且“READY”指示灯常亮。否则，别往下走。
▪ 第二关：逻辑层解禁（让PLC“消消气”）
- 登录HMI：必须使用二级以上权限账号（非“operator”仅能确认报警，不能复位联锁）；
- 报警列表：逐条阅读，不跳过，不“全选确认”。重点关注：
•Safety_Circuit_Open（安全回路断开）→ 查物理复位是否到位；
•Comm_Fault_Servo_3（3号伺服通信故障）→ 拔插网线、换交换机端口、查终端电阻；
•Soft_E_Stop_Active（软急停激活）→ 进入PLC在线监控，查M100.3等内部标志位，必要时由速捷工程师协助解密程序定位源头； - 联锁旁路（Bypass）：严禁私自操作！ 必须：
① 填写《临时联锁旁路申请单》（含原因、时段、责任人、应急措施）；
② 经设备主管+安全工程师双签批（电子流程需留痕，纸质需扫描归档）；
③ 旁路时限≤4小时，超时自动失效；
④ 旁路期间，该工位必须增配1名专职监护员，手持便携式VOC检测仪实时巡检。
▪ 第三关：工艺层释放（让系统“信得过”）
- 温控系统：确认炉温曲线已回落至安全重启区间（如烘干炉＜80℃），且升温速率设定值已重新加载；
- VOC监测：查看LEL探头历史数据，确认峰值已回落至10% LEL以下，且连续5分钟稳定；
- 排风系统：核对风机变频器输出频率、风管静压值、活性炭箱前后压差（应＜1200Pa），三者全部达标才允许解除排风保护锁。
💡 速捷冷知识：
我们曾帮一家汽车零部件厂解过一次“幽灵锁”——HMI显示一切正常，但输送链死活不动。最后发现是PLC程序里一段被注释掉的“溶剂回收泵运行超时”判断逻辑，因注释符号错位，意外变成有效代码，导致每30分钟自动置位一个软锁存位。这种bug，靠重启解决不了，得靠我们程序解密+逻辑逆向+变量追踪三件套——不是玄学，是手艺。
2.3 验证与测试：空载运行检查、关键传感器信号验证、首件涂装质量确认
✅ 解锁≠完事，只是“准考证”拿到手。真正的考试现在开始：
| 测试阶段 | 关键动作 | 合格标准 | 速捷建议工具 |
|---|---|---|---|
| 空载运行 | 全线低速手动模式运行1个完整节拍（上件→喷漆→流平→烘干→下件） | 无异响、无卡顿、各轴位置偏差＜±0.5mm、安全光栅全程有效 | 激光测距仪+手机慢动作录像 |
| 信号验证 | 在线监控PLC，调取温度、LEL、风压、液位等10个核心工艺变量的实时趋势 | 所有信号刷新正常、无跳变、量程匹配（如0-100% LEL对应4-20mA不漂移） | TIA Portal / GX Works3 在线诊断 |
| 首件确认 | 取1件标准工件，按工艺参数全工序跑一遍，送QC检测 | 漆膜厚度（±5μm）、附着力（≥1级）、光泽度（±3GU）、无流挂/颗粒/缩孔 | 涂层测厚仪 + 百格刀 + 光泽度计 |
🎯 最后一句硬核提醒：
首件合格 ≠ 解锁成功。必须连续3件合格，且HMI报警日志中“Safety_Reset_Count”数值归零（非清空日志！），才算本次解锁闭环。
——因为有些隐患，要跑够3个循环才会暴露：比如某伺服电机编码器轻微丢脉冲，第1件不显，第3件开始位置偏移。
✅ 本章结语：
安全合规的解锁流程，不是给效率拖后腿，而是为下一次0故障运行埋下伏笔。
你在LOTO挂牌时多花的2分钟，在旁路审批时多填的1张表，在首件检测时多测的1次膜厚——
都在悄悄把“下次锁机”的概率，往下压0.3%。
下一站，咱们不聊“怎么修”，聊“怎么不修”：
3. 预防锁机与长效管理策略｜让涂装线学会自己“打疫苗”
（IoT预警怎么装不踩坑？SOP培训为啥总被当耳旁风？MES推送的根因报告，到底该信几分？）
—— 速捷工控 · 解锁可以很酷，但酷的前提是——
你戴好了安全帽，挂好了LOTO锁，也读懂了PLC写在报警代码里的那句：“我在等你，按规矩来。”
（晋江速捷自动化科技有限公司｜2017.12成立｜服务比亚迪/中国烟草/恒安纸业等10000+工业现场｜专注PLC/HMI/数控系统全生命周期技术服务）
各位厂长、设备主管、老师傅、刚转岗的自动化新兵——
如果你们车间的涂装线，每年要“锁”3次以上，每次解锁平均耗时4.2小时，间接损失产能≈17台合格车身/天……
那恭喜你，不是设备太娇气，而是它还没领到属于自己的“工业健康证”。
速捷工控这七年，修过泉州鞋厂UV固化段凌晨三点的“神秘死机”，也陪东莞五金厂熬过连续五天的“VOC误报锁机”；
最扎心的一次，是帮一家上市涂料企业做年度诊断——他们全年12次锁机，11次根因相同：空气过滤器压差超限→触发排风保护→连锁停线→全厂停产。
而他们的点检表上，写着清清楚楚：“每日检查——✓”。
（后来我们翻了三个月原始记录，发现那个“✓”，是用同一支红笔、同一个角度、连划七天的斜杠——像极了学生时代抄作业时的“已阅”。）
所以这一章，我们不聊“怎么快”，不聊“怎么省”，只聊一件事：
怎么让锁机，从“高频急诊”变成“年度体检”；让维修工程师，从“救火队长”变成“健康顾问”。
——这才是长效管理的真义：预防不是不坏，而是坏得有预告、有预案、有痕迹、有改进。
3.1 日常点检标准化｜别让“看一眼”变成“赌一把”
点检不是打卡，是给设备做“血压+血糖+心电图”三合一监测。
但现实往往是：
- “联锁开关摸一下，没松动，OK！” → 却没测触点接触电阻是否＞50mΩ（老化阈值）；
- “气源压力表指针在绿区，行了！” → 却没查油水分离器积水杯是否满溢（水分进电磁阀=半年后集体罢工）；
- “过滤器压差表没红，放心！” → 却不知该型号滤芯预警值是850Pa，而表盘刻度只标到1000Pa，实际已悄悄跑到920Pa……
✅ 速捷推行的「三级可视点检法」，已在恒安纸业涂布线稳定运行28个月零非计划停机：
| 点检层级 | 干什么 | 怎么干（工具+标准） | 谁来干（责任颗粒度） |
|---|---|---|---|
| 一级：眼手巡检（班前5分钟） | 快速筛查物理异常 | ✅ 带LED强光手电照安全光栅反光板（无浮灰/无裂纹） ✅ 用掌心贴压气动执行器外壳（无异常温升＞40℃） ✅ 拧开油水分离器排水阀3秒（出水≠正常，出清亮无乳化液才达标） | 当班操作工（持证上岗，APP扫码打卡，照片带GPS+时间水印） |
| 二级：仪表验证（每班中1次） | 校验关键参数真实性 | ✅ 用便携式红外测温仪复测烘道热电偶读数（偏差＞±3℃需标定） ✅ 用校准过的0.5%LEL便携仪，对固定VOC探头做现场比对（误差＞15%自动触发维保工单） ✅ 用数字气压计实测过滤系统前后压差（非看表盘！取三次均值） | 设备技术员（双人互检，数据直传MES） |
| 三级：逻辑快扫（每周1次） | 探查“看不见”的隐患 | ✅ 用速捷定制U盘（内嵌轻量诊断脚本），插HMI USB口→自动生成《安全回路完整性报告》（含所有急停/门锁/光栅的响应延迟ms级数据） ✅ 在PLC在线模式下，调取 DB100.Safety_Counter等12个隐性监控变量，看是否有“软报警累积未清”现象 | 速捷驻厂工程师 or 经认证的内部技师（需通过速捷《涂装安全逻辑诊断》线上考核） |
📌 关键转变：
点检结果不是“合格/不合格”二选一，而是生成带时间戳、坐标、原始数据、趋势对比的PDF简报，自动归档至设备电子健康档案。
——下次锁机，不用翻旧账，直接调出过去30天压差曲线，一眼看出：第18天起，压差爬升斜率陡增47%，早该换滤芯了。
3.2 人员能力建设｜权限不是“特权”，是“责任切片”
很多厂子的权限管理，还停留在：
- “管理员密码全组共享，写在便利贴上贴在HMI背面”；
- “新员工培训=老员工带一天，教完‘开机三连’就上岗”；
- “应急SOP打印出来装订成册，放在办公室书架顶层，落灰厚度≈3mm”。
这不叫管理，这叫埋雷进度条。
✅ 速捷帮比亚迪某基地重构的「四阶权限+三轨演练」体系，上线半年后，一线人员自主处理初级锁机占比从21%升至79%：
▪ 权限不是“能干啥”，而是“该管啥”
| 权限等级 | 可操作范围 | 不可碰红线 | 授权方式 | 复训周期 |
|---|---|---|---|---|
| 操作员（L1） | 启停单机、确认已知报警、查看实时趋势 | ❌ 修改参数、旁路联锁、下载程序、访问安全DB | 刷脸+工号双因子，登录即录屏 | 每季度1次线上情景测试（如：HMI弹出Door_Safety_Open，你第一步该做什么？） |
| 技术员（L2） | 执行标准复位流程、调取诊断日志、临时屏蔽非安全类报警 | ❌ 修改安全逻辑、强制IO、删除报警历史 | L1推荐 + 安全考试≥90分 + 速捷实操认证 | 每半年1次现场盲演（随机断1路安全继电器，考响应动作） |
| 工程师（L3） | PLC/HMI程序级干预、联锁旁路审批、工艺参数重载 | ❌ 绕过LOTO流程、删除安全事件记录、关闭IoT预警推送 | 企业设备总监提名 + 速捷《涂装安全逻辑架构》结业证书 | 每年1次新技术沙盘推演（如：模拟新代数控系统加密升级后的兼容方案） |
| 安全官（L4） | 全线锁机根因终审、SOP版本签发、权限升降裁决 | ❌ 直接操作系统、替代L1-L3执行作业 | 由EHS部门直管，独立于生产与设备条线 | 每年1次跨厂案例复盘会（联合速捷、TÜV、中汽研） |
▪ 演练不是“走形式”，是“造压力场景”
我们拒绝以下演练：
❌ “今天下午3点，大家到会议室听PPT讲《急停复位流程》”；
❌ “模拟锁机：班长喊一声‘停’，全员假装按急停”；
我们只做：
✅ 月度微演练（15分钟）：
HMI突然弹出Comm_Fault_HMI_to_PLC，且触摸无响应——L1必须在90秒内完成：断电确认→拍照上传→呼叫L2→同步检查网线水晶头氧化情况（提供放大镜+清洁棉）。超时？自动触发速捷远程支持通道。
✅ 季度红蓝对抗（2小时）：
蓝军（速捷工程师）悄悄修改PLC中一段温控PID参数，使烘干炉升温速率偏离设定值±15%；
红军（客户技术团队）需在不重启PLC前提下，通过趋势分析、变量追踪、安全DB交叉比对，定位并修复——胜者获“速捷安全诊断师”电子徽章，直通年度技术评优加分项。
💡 真实案例：
在帮中国烟草某卷包厂做红蓝对抗时，一位入行4年的电工，通过观察DB20.TEMP_RAMP_RATE变量连续3个扫描周期微降0.02%/s，反向推演出PID积分时间被误调——这是连原厂工程师都没注意的“幽灵参数漂移”。
——能力，真正在压力里长出来；信任，永远建立在“你确实懂”之上。
3.3 智能预警升级｜IoT不是贴标签，是给设备装“神经末梢”
很多老板一听“IoT”，第一反应是：“买几个传感器，连上云平台，大屏一闪，高大上！”
结果呢？
- 温度传感器每天推100条“当前温度：65.3℃”，而真正该预警的是“过去2小时升温斜率＞8℃/min，超工艺阈值”；
- VOC探头报警频次太高，产线干脆把它“静音”；
- MES推送的“锁机根因：通信故障”，等于没说——到底是网线松了？交换机过热？还是PLC网卡固件bug？
✅ 速捷的智能预警，坚持一个原则：
“不代替人判断，但帮人少走三步弯路。”
已在12家涂装企业落地的「三层预警引擎」，长这样：
| 预警层级 | 触发条件 | 推送内容（绝不空泛！） | 响应动作 |
|---|---|---|---|
| L1：状态预警（黄灯） （提示“可能要出事”） | 过滤器压差连续2小时＞750Pa 安全继电器线圈温度＞65℃（红外非接触测） HMI触摸响应延迟＞300ms（系统级日志抓取） | 🔹【压差预警】F-07滤筒当前812Pa，超限12%，建议今日班后更换（附滤筒型号/库存位置/更换视频二维码） 🔹【安全模块预警】PNOZ X1模块温度67.4℃，较昨日+8.2℃，请检查散热风扇及安装面导热硅脂 | APP弹窗+短信，仅推送给L2及以上权限人，附一键生成维保工单按钮 |
| L2：风险预警（橙灯） （提示“马上要锁”） | L1预警持续4小时未处理 同一光栅30分钟内误触发＞5次（排除粉尘干扰后） VOC探头与便携仪比对误差＞20%达2次 | 🔹【连锁风险】F-07压差已达890Pa，预计2.3小时后触发排风保护锁机（模型基于历史衰减曲线） 🔹【误报溯源】B-12光栅近30分钟17次触发，同步调取PLC I0.3 输入波形，显示存在0.8ms毛刺——疑似邻近变频器谐波干扰（附频谱图+隔离建议） | 自动升级推送至设备主管+安全官，同步邮件抄送速捷驻厂工程师，启动远程预诊断 |
| L3：根因报告（红灯） （锁机发生后，30分钟内） | 锁机事件发生 | 🔹【30分钟根因简报】本次锁机由Safety_Circuit_Open触发，源头为喷漆房右后侧安全门限位开关SN-89A接触电阻突增至210mΩ（标准＜50mΩ），更换后已复位。附：① 故障点高清图 ② 历史电阻趋势（过去7天） ③ 同型号开关全厂库存余量及采购链接 | 自动生成PDF报告，直推MES设备档案页、微信工作群、速捷云端知识库（关联相似案例：2024.Q3 恒安纸业同款开关失效分析） |
📌 为什么有效？
因为我们的IoT，不采集“有没有”，而计算“会不会”；不推送“是什么”，而告诉“怎么办、找谁办、现在办”。
——传感器是眼睛，算法是大脑，而速捷工程师，是始终在线的“临床主治医师”。
✅ 本章结语：
预防锁机，从来不是买一堆设备、印一摞SOP、搞几场培训就能闭环的事。
它是把“人、机、料、法、环”的每一次微小交互，都变成可记录、可追溯、可建模、可迭代的数据节点；
是让老师傅的经验，沉淀成PLC里一行带注释的诊断代码；
是让新员工第一次面对报警，不是手抖点“确认”，而是打开APP，看到系统正冷静告诉他：
> “别慌，是SN-89A开关老化了。备件在B3-07柜第二层，更换视频已加载——你还有2分17秒，够做完。”
真正的长效管理，不是消灭故障，而是让故障从“意外事故”，变成“可预测、可准备、可掌控的例行事务”。
就像我们晋江速捷自动化科技有限公司——
2017年12月生于福建晋江，7年来扎根涂装、包装、食品、烟草等20+工业现场，
服务客户超10000例，包括比亚迪、中国烟草、恒安纸业等头部企业，
不卖“万能钥匙”，只交付“免疫系统”：
PLC解密维修｜HMI全品牌编程｜数控系统解锁｜自动化定制开发
——因为我们相信：
最好的维修，是让维修没有发生；
最酷的工程师，是让产线安静得，让你忘了还有我们在。
