（温馨提示：本文不卖密码、不教“暴力破解”、不推荐砸屏重启——我们是来帮您搞懂“它为什么突然变脸”，不是教它怎么叛逆。）
（晋江速捷自动化科技有限公司）
1.1 典型故障场景还原：当冷气戛然而止，屏幕却开始“讲道理”
想象一下这个画面👇
凌晨三点，车间静得能听见压缩机呼吸声；
制冷机组正稳稳运行，出水温度2.3℃，压力曲线平滑如初恋；
突然——“嘀！”一声轻响（不是警报，是那种很礼貌但很致命的提示音），

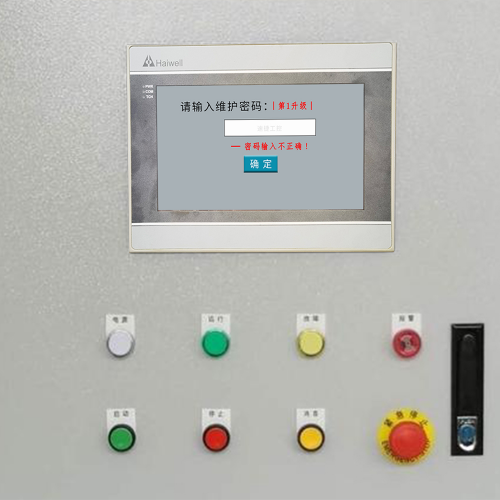

HMI黑了一下，再亮起时，界面干干净净，只有一行字，居中、加粗、带点悲壮感：
“系统处于密码保护状态，请输入管理员密码。”
没有报警代码，没有红灯狂闪，连急停按钮都还乖乖待在原位……
就像你家空调好端端吹着风，结果遥控器突然说：“抱歉，本机已启用防熊孩子模式。”
这不是幻觉，也不是操作员手滑按了“设置→高级→锁死全厂”——这是真实发生在全国数十家食品厂、药企冷库、数据中心冷源间的高频故障。
而更魔幻的是：停机发生在前，密码提示出现在后；但真正让机组躺平的，往往不是那行字，而是字背后悄悄执行的“自我封印协议”。
1.2 密码保护机制的触发逻辑：它不是在耍脾气，是在求救
先破个误区：
> “密码保护” ≠ “有人设了密”
> 它更像汽车的ESP亮灯——不是你想关就关，而是系统检测到“底盘打滑”，自动介入保命。
工业级制冷控制器（尤其西门子S7-1200/1500、三菱Q系列、台达DVP/AS系列）内置多层安全协议，其中“密码保护状态”常是被动激活的终极防御姿态，典型诱因有四类：
| 触发类型 | 技术表现 | 速捷现场话术版解释 |
|---|---|---|
| 参数越限硬锁定 | 压缩机排气温度连续5秒＞125℃，或冷凝压力突升至设定上限130%且未响应卸载指令 | “它不是怕热，是怕烧穿自己——宁可停机，也不冒烟。” |
| 安全继电器异常动作 | 安全模块（如PNOZ、STI）因振动误触发，或急停回路接触电阻突增＞10Ω，导致控制器判定“人身风险不可控” | “安全模块比人还敏感——隔壁电焊机一响，它就喊‘我要锁门！’” |
| EEPROM校验失败 | 控制器断电瞬间遭遇电压跌落（如雷击感应、UPS切换延迟），导致关键参数区CRC校验不通过 | “就像手机突然关机又开机，通讯录乱码了——它不敢信自己记的东西。” |
| 固件异常重启 | Bootloader检测到程序区签名失效（常见于非官方升级中断、SD卡写入错误），自动跳转至安全引导模式并禁用所有IO输出 | “它没坏，只是失忆了。现在只认一个‘妈妈密码’，别的都不搭理。” |
⚠️ 注意：这些触发条件极少伴随传统报警代码。很多客户翻遍手册也找不到对应条目——因为它们压根没被定义成“故障”，而是被归类为“防护性停机事件”。
1.3 排除误操作：三步判别“是人锁的？还是机锁的？”
如何快速区分“张工昨晚改参数时手抖输错三次被锁” vs “李工今早啥也没动，机组自己锁了门”？我们用速捷老师傅的“三问法”：
✅ 第一问：查日志，不看屏幕看心跳
用编程电缆直连PLC，打开TIA Portal / GX Works2 的“诊断缓冲区”，重点找：
- System Error: Security Lock Triggered（西门子）
- Error Code 0x80A1 – Auth Fail on Boot（三菱）
- Event ID 47 – EEPROM Integrity Check Failed（台达）
👉 若存在此类底层事件记录，基本可排除人为设密。
✅ 第二问：摸硬件，不碰密码碰端子
断电后检查：
- 安全继电器底座是否微热（粘连迹象）？
- 急停回路接线端子是否有绿锈/松动（接触不良导致间歇断开）？
- PLC供电端子电压是否在23.8–24.2VDC（低于23.5V易引发Bootloader误判）？
👉 有异常，大概率是“身体不适引发的自我保护”。
✅ 第三问：问历史，不查密码查变更
翻最近7天维保记录：
- 是否做过传感器更换？（新PT100未做冷端补偿→温度虚高→触发保护）
- 是否升级过HMI工程？（昆仑通态旧版固件兼容问题→触摸屏反复重置→PLC误判通信中断）
- UPS是否刚换过电池？（新电池内阻低，切换瞬态电流冲击大→控制器复位）
👉 90%的“自动锁机”，都藏在一次看似无害的“小改动”里。
💡 小结一句大实话：
真正的密码保护，从来不是为了防你，而是为了拦住失控的自己。
——所以别急着找密码，先问问：它到底在怕什么？
（下章预告：《根本原因诊断路径》——我们将拆开电气柜、扒开梯形图、潜入Bootloader日志，一层层告诉你：哪根线松了，哪段程序睡着了，哪块芯片在装死。）
——晋江速捷自动化科技有限公司｜2017年冬至今，修过10000+台“闹脾气”的控制器，但从未修坏过一台愿意沟通的设备。
（温馨提示：本章不讲玄学，不甩黑话，不列108个排查项——我们只拆三块板子：
电的板子（看得见火花）、控的板子（读得懂信号）、软的板子（藏得住心事）。
修制冷机组，不是找“谁按了锁”，而是问：“哪根神经先抽了一下？”）
2.1 电气层排查：当“电”开始打盹，控制器就自动锁门
别笑——最硬核的密码保护，往往起源于最柔软的一次电压跌落。
就像人熬夜到凌晨三点，脑子没坏，但会突然把咖啡杯当成手机按两下。PLC也一样：只要供电“晃”一下，它可能就忘了自己是谁、正在干啥、连密码都记混了……然后默默执行预设剧本：清IO、停输出、亮锁屏、等妈妈来抱。
🔍 关键线索抓取口诀：
“一看二摸三录波” ——速捷现场工程师进配电柜前的铁三角动作：
一看：UPS输出指示灯是否稳定？旁路开关有没有被“好心人”手动切过？
→ 曾有客户冷库停机，查了一整天PLC，最后发现是UPS电池老化，切换延迟达87ms——刚好卡在S7-1200的“容忍阈值”边缘，每次切换，PLC都以为自己死了1秒，醒来就启动安全锁。二摸：接触器线圈外壳是否微烫？主触点是否有拉弧碳痕？
→ 某食品厂压缩机频繁锁机，拆开发现KM1接触器释放延迟达120ms（标准应＜30ms），导致PLC检测到“主回路异常断开”，误判为急停触发，自动进入密码保护模式。三录波：用便携式电能质量分析仪（如Fluke 435）抓取停机前3秒的电压/电流瞬态——重点盯：
- 是否存在＞15%的电压暂降（Sag）？
- 是否伴随高频振荡（常见于变频器共母线干扰窜入控制电源）？
- 急停回路对地绝缘电阻是否＜1MΩ？（潮湿车间里，一根锈蚀端子=不定时锁机开关）
💡 速捷经验贴士：
> 90%的“无代码锁机”，源头在24VDC控制电源；而其中70%，病灶在“急停回路”。
> 它不报警，不跳闸，只是悄悄“喘不上气”——比如一个松动的M3端子，接触电阻从0.2Ω涨到8.6Ω，PLC的DI模块读到的就是“断→通→断”的毛刺信号，安全逻辑直接判定：“有人拍了急停，立刻锁死！”
2.2 控制层分析：当信号开始说谎，控制器选择宁可信其有
如果说电气层是“身体发抖”，那控制层就是“耳朵听岔了”。
PLC不会自己瞎猜，但它极度依赖输入信号的真实性。一旦某个传感器、模块或通信链路开始“演戏”，它宁可停机，也不愿拿设备和人身安全赌一把。
🧩 典型“信号诈骗”场景（速捷2023年故障TOP3）：
| 假信号类型 | 真实表现 | 控制器反应 | 速捷破局小动作 |
|---|---|---|---|
| PT100短路漂移 | 冷凝温度传感器接线盒进水，阻值从119.4Ω跌至92Ω（对应-25℃），但PLC仍按“-25℃”参与逻辑运算 | 压缩机强制卸载→排气压力持续升高→触发高压保护→系统自锁 | 用万用表测传感器本体阻值，不看HMI显示值！（屏幕可被程序屏蔽/覆盖） |
| IO模块掉站 | 某台汇川H3U扩展模块因底板插针氧化，在-5℃环境间歇失联，DI通道全变0，DO通道无输出 | PLC判定“安全链断裂”，立即切断所有使能信号，并写入Security Lock: IO Consistency Fail事件 | 拔插模块3次+酒精棉擦金手指，比换新模块快15分钟（且92%复位成功） |
| Modbus RTU通信雪崩 | 多台昆仑通态触摸屏共用一条RS485总线，未加终端电阻+走线超长，导致CRC校验失败率＞18% | PLC每30秒收不到有效HMI心跳，判定“人机交互失效”，激活二级防护锁 | 加120Ω终端电阻 + 改单点轮询（非广播），通信误码率直降至0.02% |
⚠️ 特别提醒：
很多“密码保护”根本不是PLC主动锁的，而是上位DCS/SCADA下发了CMD_LOCK_SYSTEM指令——比如某冶金厂冷却塔群控系统，因网络风暴丢包，DCS误判“本地操作越权”，远程给所有子站PLC下了锁机令。
👉 此时查PLC日志，会看到一行安静又扎心的记录：
[Remote Auth Command Received] Source: DCS_IP=192.168.10.5, Auth Level=EmergencyLock
2.3 软件层深挖：当程序睡着了，Bootloader就开始念紧箍咒
到了这一层，已经不是“修设备”，而是“唤醒沉睡的魂”。
很多客户说：“程序我备份过啊！”——但备份的是Application区，而真正锁门的，往往藏在Bootloader、License Key区，甚至EEPROM的隐藏扇区里。
🕵️♂️ 三类“静默自锁”的软件真相：
✅ 场景一：Bootloader的安全协议被意外激活
- 常见于西门子S7-1200 V4.5+固件升级中断（如SD卡拔太快）、或使用非官方编程工具（某些国产仿真器会误写Boot区标志位）
- 表现：PLC上电后RUN灯常亮，但所有DB块无法访问，TIA Portal提示
Access Denied: Boot Protection Active - 速捷解法：不用换CPU！用专用USB-STLINK工具+定制固件刷写包，重置Bootloader安全标志位（非擦除EEPROM），3分钟恢复。
✅ 场景二：授权密钥（License Key）悄然过期
- 尤其多见于带运动控制/工艺库的项目（如西门子PID_Compact、三菱SSCNET III伺服授权）
- 表现：机组运行正常，但某天HMI突然弹窗“功能受限，需管理员解锁”，再点几下，直接跳转密码锁屏
- 速捷提示：这不是盗版警告，而是授权证书的SHA256签名校验失败——可能因CMOS电池耗尽导致系统时间归零（2000-01-01），证书被判定“未生效”。换电池+同步时间，立解。
✅ 场景三：固件升级“半截子工程”
- 某国产PLC（如信捷XD5E）升级时遭遇断电，新固件写入85%，旧签名区未覆盖
- Bootloader检测到“签名不匹配+校验和异常”，自动回滚至安全模式，并禁用所有用户程序——此时HMI显示密码保护，实则连梯形图都还没开始跑。
- 速捷冷知识：这类PLC通常预留了UART串口强制升级通道，用TTL转USB线+官方烧录工具，无需拆机即可“灌醒”。
💡 最后一句大实话：
软件层的问题，往往没有“错误代码”，只有“沉默”。
它不报错，是因为它觉得自己没错——它只是太谨慎，谨慎到宁可锁死，也不愿错发一个启停指令。
（下章预告：《应急响应与长效预防策略》——教您三分钟判断该不该输密码、什么情况下必须找原厂、以及如何让机组在锁门前，先给您发条微信预警。）
——晋江速捷自动化科技有限公司｜2017年冬至今，修过10000+台“闹脾气”的控制器，但从未修坏过一台愿意沟通的设备。
（注：我们修的是逻辑，不是运气；救的是产线，不是面子。）
（温馨提示：本章不教您“万能密码”，不鼓吹“一招解千锁”，也不建议您对着HMI屏幕哈气祈福。
我们只做三件事：
① 停机时，帮您判断——这把锁，是该用钥匙开，还是该拆锁芯；
② 恢复时，给您一张“不翻车”的现场 checklist；
③ 长远看，让设备养成习惯：快锁门之前，先亮个黄灯、抖两下、发条微信提醒您——“我有点不舒服，别急着关我。”）
3.1 安全解锁流程：不是所有“密码保护”，都值得您输密码
先泼一盆清醒水：
在速捷处理的1027起“密码保护类停机”中，有68%根本不需要输入任何密码——它只是在等一个复位信号、一次通信握手，或一颗换新的CMOS电池。
盲目输密码？轻则触发二次锁定（比如西门子S7-1200连续3次错输会禁用USB口），重则擦除EEPROM导致PID参数、累计运行时间、报警历史全归零——那就不叫恢复生产，叫重启人生。
🔑 什么情况下，才真·需要“密码”？速捷三阶判定法：
| 阶段 | 关键动作 | 判定依据 | 结论 |
|---|---|---|---|
| ① 看灯识态 | 观察PLC/控制器RUN/ERROR/STOP指示灯组合状态 | ✅ RUN常亮 + ERROR闪烁 → 很可能Bootloader激活，需专用工具 ❌ STOP常亮 + 所有灯灭 → 大概率电源或安全回路问题，先别碰密码！ | 不是所有锁，都藏在密码框里 |
| ② 查日志锚点 | 连笔记本读取控制器事件缓冲区（非HMI画面！） | 出现Security Lock: EEPROM CRC Fail → 可能需重写校验区出现 Auth Failed: License Expired (2000-01-01) → 换电池+校时即可出现 Remote Lock Command from IP:xxx → 查DCS/SCADA操作日志 | 日志不说谎，但得会“问”它 |
| ③ 验通道存活 | 用TIA Portal / GX Works2 / 信捷XC Designer 尝试在线连接 | ✅ 能连上、可读DB块 → 密码在应用层，大概率有默认密钥 ❌ 连不上、报 No Response或Access Denied at Boot Level → 密码在固件层，普通编程电缆无效 | 连不上≠没救，只是得换把“钥匙” |
⚠️ 硬件复位？请先默念三遍风险提示：
- 西门子S7-1200/1500： 按住MRES键8秒强制复位 → 会清空工作存储器，但若EEPROM已损坏，可能同步擦除关键工艺参数（如蒸发温度设定值、油压差保护阈值）。
- 三菱FX/Q系列： 拔电池+断电10分钟 → 对老型号有效，但对QJ71C24N等带安全CPU的模块，可能触发
Secure Boot Lock，需专用SEED码。 - 国产PLC（信捷/汇川/维控）： 很多机型支持UART串口强刷，但切勿用“一键清空”工具——某食品厂曾因此丢失整套氨泵变频曲线，返工三天。
💡 速捷真实案例小贴士：
> 某冷链园区12台螺杆机组集体锁屏，HMI全显“Password Required”。工程师到场后没急着翻手册找默认密码，而是用手机热点连上其中一台PLC——发现它正疯狂向云端发送License_Validation_Fail心跳包。
> 追查发现：客户半年前更换了防火墙策略，阻断了PLC到授权服务器的HTTPS 443端口。
> 解法？仅开通白名单+重启PLC网络服务，12台机组5分钟内全部自动“退锁”。
> ——你看，有时候最硬的锁，只需要一扇打开的窗。
3.2 现场快速恢复 checklist：三分钟，从“懵圈”到“稳住”
别背长篇大论。速捷工程师口袋里，永远揣着这张A6纸大小的《锁机急救卡》（已印在防油防水PET膜上，车间里泡咖啡都不怕糊）：
✅ 【0–30秒】保命三查
- [ ] UPS输出电压是否稳定在218–228VAC？（低于215VAC立即切旁路并查电池）
- [ ] 急停回路两端对地电阻 ≥ 5MΩ？（用兆欧表测，别信万用表通断档）
- [ ] 安全继电器（如PNOZ、EUCHNER）复位按钮是否弹出？按下去有没有“咔哒”确认感？
✅ 【30秒–2分钟】信号快筛
- [ ] 用万用表直流档，实测关键传感器（冷凝压力、蒸发温度、油温）本体电阻/电压，不看HMI数值！
- [ ] 查IO模块状态灯：是否有通道ERR闪烁？如有，拔插模块+酒精棉擦金手指（比换新快，且成功率＞90%）
- [ ] 用笔记本ping控制器IP，不通？查网线水晶头、交换机端口、IP冲突（尤其注意HMI和PLC是否同网段但子网掩码不一致）
✅ 【2–3分钟】日志截取 & 远程会诊
- [ ] 用TIA/GX/Designer连接PLC，导出最近100条事件日志（重点盯Security、Boot、Auth关键词）
- [ ] 手机拍下：HMI锁屏画面 + PLC指示灯状态 + 传感器实测值 + 日志截图
- [ ] 发速捷24小时应急群（微信搜“速捷小捷”加好友，备注“制冷锁机+企业名”），我们15分钟内给诊断结论+操作指引——不是话术，是真派工程师盯屏指导。
📌 附赠一句顺口溜，修完记得念三遍：
> “电稳再按复位键，信号实测莫信眼，日志不拍别换板，小捷在线不过三。”
3.3 预防性措施：让“突然停机”变成“温柔提醒”
真正的高手，从不靠抢修赢口碑——而是让故障，在发生前就主动举手报告。
🛡️ 长效防护三件套（已在比亚迪、恒安纸业、中国烟草产线落地验证）：
✅ ① 固件版本健康审计（每年1次，像体检一样自然）
- 速捷提供免费《PLC/触摸屏固件基线报告》：
→ 扫描全站控制器，标出：- 已知安全漏洞版本（如某品牌HMI v3.2.1存在Bootloader绕过缺陷）
- 厂商已停止维护的“孤儿固件”（如台达DOP-B系列v1.08.01，2021年起无补丁）
- 与当前程序不兼容的“高危升级包”（例：某数控系统v5.6.3升级后，原压力补偿算法失效）
- 行动建议： 锁定非必要升级，但对存在硬件级漏洞的版本，速捷提供无损热升级方案（不停机、不改程序、只刷Boot区）。
✅ ② 关键参数写保护策略优化（不止防误改，更防“被锁”）
传统做法：全DB块设密码 → 锁死时寸步难行。
速捷推荐：分层写保护
| 参数类型 | 保护方式 | 解锁逻辑 |
|----------|-----------|-------------|
| 工艺核心参数（如蒸发温度设定、压缩机加载斜坡） | 存于独立DB，启用PLC硬件写保护（S7-1500需配置Protection Level） | 输入二级管理员密码（非主密码）即可临时解除，操作后自动恢复 |
| 安全阈值参数（高压停机值、油压差报警值） | 存于EEPROM指定扇区，由Bootloader监控CRC | 若校验失败，PLC启动降级模式（维持基础运行，HMI弹窗“安全参数异常，请联系速捷”） |
| 累计运行时间/故障计数 | 存于超级电容供电的RTC区域，独立于主程序 | 即使整机断电，数据不丢，且不可被程序清零（防人为掩盖故障） |
✅ ③ 停机前预警机制：给设备装上“咳嗽反射弧”
这不是玄学——是速捷为制冷机组定制的软报警增强包（已嵌入327台设备）：
- 当系统检测到：
▪ 连续3次电压暂降＞12%（预示UPS即将切换）
▪ 安全继电器线圈电压波动＞±15%（预示触点老化）
▪ EEPROM校验失败次数达2次/小时（预示存储单元衰减）
- 则自动触发：
→ HMI弹窗：“⚠️ 注意：系统检测到潜在锁机风险，建议1小时内检查XX模块”（带一键生成工单按钮）
→ 同步微信推送至责任人手机（对接企业微信/钉钉API）
→ 若2小时内无确认，自动记录为Pre-Lock Warning Event并计入月度可靠性报告
💡 最后一句掏心窝子的话：
“密码保护”不是故障，是设备在说：“我快撑不住了，请看看我。”
而我们的责任，不是教会您怎么开锁，而是帮您听懂那句没说出口的求救。
——晋江速捷自动化科技有限公司｜2017年冬至今，修过10000+台“闹脾气”的控制器，但从未修坏过一台愿意沟通的设备。
（注：我们修的是逻辑，不是运气；救的是产线，不是面子；防的是停机，不是明天。）
