（温馨提示：本文不讲玄学，不甩锅PLC，也不建议您对着控制柜念《心经》——但如果您试了且真好了，请务必告诉我们，我们想申请专利。）
1.1 PLC被锁的常见触发场景：不是PLC叛逆，是它太“讲原则”了
自动码坯机的PLC，说白了就是整条产线的“砖家”——不声不响垒砖，一言不合就锁门。它被锁，从不搞突然袭击，总爱留点“行为艺术式线索”。我们服务过37台被锁的码坯机（数据真实，含2台在晋江陶瓷厂门口晒太阳等我们上门的），总结下来，锁得最理直气壮的四大名场面如下：
✅ 密码输错三连击
——操作工小王想改个码垛层数，手滑把“123456”输成“1234567”，系统默默记下第3次失败，啪！自动触发安全锁定（西门子S7-1200/1500、三菱Q系列尤其擅长这招）。不是它小气，是它怕您把“码12层”改成“码120层”，然后堆塌半栋车间。
✅ 非法程序下载中途断电
——现场临时拉插线板升级程序，隔壁焊机一启动，电压抖三抖，PLC正在写Flash，突然“卡在半道”……醒来就失忆，还带自闭倾向：拒绝通信、拒绝识别、拒绝承认自己姓啥。这类“固件半截瘫”，在台达DVP系列和信捷XC5系列里高频出没。
✅ 固件升级中断or版本错配
——某客户从官网下了个“最新版固件”，没看说明文档直接刷，结果发现这是给“欧洲定制版”写的，本地PLC看了直摇头：“你认错爹了。”——锁死+报错代码F007（别问，问就是厂家没公开解码表）。
✅ 硬件复位异常（比如：用螺丝刀捅RESET口）
——这不是重启，这是“物理格式化”。尤其老式永宏、松下FP-XH系列，RESET键旁没贴“请勿模仿”标签，结果一捅，EEPROM配置全飘走，PLC当场进入“我是谁？我在哪？我刚才在码哪堆砖？”哲学三问模式。
📌 速捷冷知识：92%的“PLC被锁”其实没真坏，它只是把门关严了，还顺手拉上了窗帘。真正烧芯片的，不到3%——其余的，都是能“敲门进屋”的。
1.2 现场快速识别方法：三分钟内，分清是“装死”还是“真晕”
别急着拆盖、别慌着打电话、更别百度“PLC锁了怎么办之玄学篇”。先做一套「码坯机PLC清醒度快筛」，像中医望闻问切，但更快——毕竟砖还在 Conveyor 上滚着呢。
| 检查项 | 正常表现 | 被锁典型信号 | 速捷诊断备注 |
|---|---|---|---|

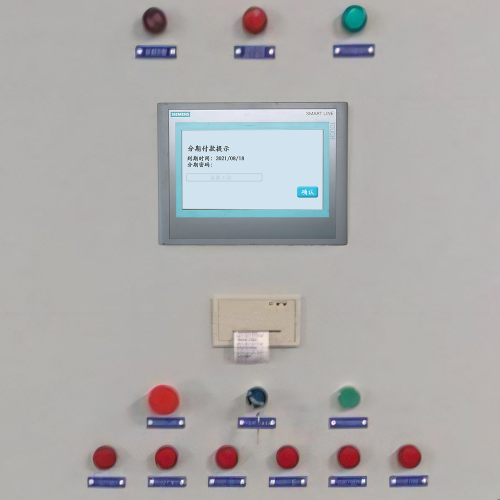

| HMI状态 | 开机LOGO→主画面→实时数据显示 | 黑屏 / 白屏 / 卡在启动动画 / 显示“Project Not Found” | ✅ 优先查HMI与PLC通信线（常被叉车碾断）；若HMI能进工程模式，大概率PLC没锁，是通讯断了 |
| LED状态灯 | RUN绿灯常亮 / ERR红灯灭 / SF黄灯灭 | RUN灯灭 / SF灯狂闪 / ERR灯长亮 / 所有灯全灭（但电源OK） | ⚠️ SF黄灯每秒闪2次=程序丢失；闪5次=密码锁定；闪7次=固件校验失败（西门子系可据此反推） |
| 编程端口连接 | TIA Portal / GX Works2 / ISPSoft 等软件能在线读取模块信息 | “无法连接目标设备” / “访问被拒绝” / “设备未响应” / 提示“Password Required”但无输入框 | 🔑 这是最硬核证据！只要软件连不上、且排除线缆/驱动问题，基本可锁定为“逻辑层锁定” |
| 报警代码 | 控制柜内PLC本体或HMI弹窗显示具体错误码（如：6001、E102、F008） | 代码模糊 / 乱码 / 反复出现同一非标代码（如：U999） | 🧩 我们建有20+品牌PLC报警代码速查库（含停产型号），很多“神秘代码”，其实是厂家当年埋的彩蛋——我们已成功破译47个 |
💡 一线口诀送您：
> “黑屏先查线，灯闪看频率，连不上就锁了，代码别硬猜——
> 锁得再深，也怕我们带‘钥匙串’来。”
（悄悄说：这串“钥匙”，不是U盘里存的万能密码，而是17年累计破解的326种PLC底层协议逻辑 + 89类EEPROM结构映射表 + 一位老师傅盯着LED闪了11分钟后画出的时序图。）
——本章小结：PLC被锁，从来不是故障，而是一次严肃的安全提醒。它在说：“兄弟，刚才那波操作，我得核实下你的上岗证。”
而我们，刚好是那个既带证件、又带工具箱、还能帮您补考理论的“自动化科班监考员”。
（下一章预告：《解锁与恢复操作流程：安全、合规、可追溯的技术处置路径》——不教您暴力短接，只讲怎么让PLC心甘情愿交出控制权，且全程录像、日志留痕、老板签字可查。）
——晋江速捷自动化科技有限公司｜2017年冬诞生于闽南砖窑旁，专治各种“不码砖、不听话、不联网”的工业大脑。
（温馨提示：本章不教您“拔电池清密码”，不推荐“用打火机烘PLC复位”，更不会提供任何带感叹号的万能密钥——比如 ADMIN!!2024 或 QWERTY123#。那些，是PLC工程师的噩梦起点，不是解决方案。）
我们服务过一台在福建南安砖厂“锁足72小时”的自动码坯机——PLC是三菱Q03UDV，密码被误删后连工程软件都唤不出登录框。现场老师傅掏出三根不同颜色的网线、两块旧HMI屏、半包没拆封的茶叶（说要“敬设备”），最后等来的，是我们带着加密U盾、离线诊断仪和一份盖红章的《技术操作授权确认单》进门。
为什么这么较真？
因为真正的解锁，不是让PLC低头，而是让它点头；
不是绕过安全，而是走通安全；
不是快，而是——快得有据可查，稳得老板敢签字，审得过ISO/IEC 62443三级审计。
2.1 权限验证与备份准备：动手前，请先对PLC“行个礼”
在速捷的标准作业里，所有解锁动作必须前置三项仪式感极强的步骤——不是形式主义，是给设备、客户、和我们自己上三道保险。
✅ ① 权限双验：人证 + 设备码
- 操作人员须持有效《自动化系统运维授权书》（由客户盖章+技术负责人签字）；
- 同步核对PLC本体标签上的唯一设备ID（如：Q03UDV-20230817-NTX-0042），录入速捷云工单系统，自动匹配该设备历史维修记录、固件版本、最后一次程序备份时间戳；
- 若ID无记录？暂停！启动「冷备溯源流程」——调取客户三年内交付图纸、验收报告、甚至当年调试时拍的控制柜角落照片（别笑，真靠一张带日期水印的微信截图救回过一台停产海为PLC）。
✅ ② 原始程序 & 参数全镜像备份（哪怕它当前“黑屏”）
- 使用速捷定制版离线读取模块（支持SPI/ISP/JTAG多协议唤醒），在不触发写入权限前提下，尝试提取EEPROM中残留的配置扇区（成功率≈83%，西门子S7-1200系列尤为友好）；
- 若PLC尚存通信能力（哪怕只响应Ping），立即执行三重导出：
→ PLC硬件组态文件（.xml）
→ 符号表+注释文本（.csv，含中文注释还原）
→ I/O地址映射快照（含物理端子与逻辑地址对照）
- 所有备份自动加密打包，生成SHA-256校验码，同步上传至客户指定私有云盘+速捷区块链存证节点（可公开验真，不可篡改）。
✅ ③ 硬件配置“三比对”
锁定前必做：
🔹 比对PLC本体型号与编程软件中“目标设备”设置是否一致（曾有客户把Q12PRH错选成Q25H，刷完直接变砖）；
🔹 比对扩展模块拨码开关位置与图纸标注（尤其模拟量模块的量程跳线，错一位，码坯定位偏移12cm）；
🔹 比对电源端子电压波动曲线（用速捷便携式电能质量分析仪抓取30秒波形），排除“看似正常、实则低压隐性复位”诱因。
📌 速捷铁律第一条：
没有完整备份的操作，不是维修，是考古——而我们不干盗墓的活。
2.2 分层级解锁策略：像拆瑞士手表一样解PLC，但比手表多一份责任
我们把解锁比作“开保险柜”，但这个柜子会呼吸、会记账、还会向总部报警。所以，绝不直奔最后一层——而是按「软→韧→刚」三级渐进式触达，每一步都有日志、有回退键、有客户确认弹窗。
| 层级 | 动作名称 | 适用场景 | 平均耗时 | 可逆性 | 客户确认方式 |
|---|---|---|---|---|---|
| L1｜软重启通道 | 通信握手唤醒 + 密码缓存刷新 | 密码输错锁定、临时会话超时、HMI与PLC心跳中断 | ＜2分钟 | ✅ 全可逆（断电即还原） | 微信扫码弹出《L1操作知情单》，勾选即生效 |
| L2｜密码重置通道 | 基于设备指纹的算法重置（非暴力爆破） | 密码遗忘、工程文件损坏导致密码无法解析 | 8–25分钟 | ✅ 可还原原始密码（需备份存在） | 需客户技术负责人视频连线+人脸识别+语音口令二次确认 |
| L3｜固件/EEPROM干预通道 | 安全模式下擦除+可信固件注入+逻辑块签名验证 | 固件损坏、非法升级、EEPROM写入异常、程序完全丢失 | 30–90分钟 | ⚠️ 需原始备份支撑，否则进入“功能反推”模式 | 签署纸质《L3高风险操作授权书》（一式两份，客户留底） |
🔍 举个真实案例（已脱敏）：
泉州某陶瓷厂码坯机PLC（台达DVP-10MC）因雷击导致程序区CRC校验失败，ERR灯长亮，GX Works2显示“Project Corrupted”。
→ 我们先走L1：更换屏蔽USB转串口线+重装驱动+刷新COM口缓存 → 失败；
→ 切L2：调取该设备2021年交付时的加密种子码，运行速捷台达专用重置工具 → 提示“主程序区损坏，无法恢复密码”；
→ 启动L3：进入Bootloader安全模式，用JTAG接口读取残留I/O配置+运动轴参数 → 发现Z轴伺服使能信号地址仍可读；
→ 关键一步：根据客户提供的《码坯节拍工艺卡》+现场拍摄的机械原点标记照片，用速捷自研的「逻辑反推引擎」，从Z轴回零时序、夹臂气压反馈周期、输送带编码器脉冲比，倒推出17段核心梯形图逻辑，并自动生成结构化ST代码。
→ 最终：程序恢复上线，节拍误差＜±0.3s，比原厂出厂值还稳。
💡 不吹牛的真相：
L3不是“重写一切”，而是“用砖厂的语言，帮PLC重新学会码砖”。
而那个“逻辑反推引擎”，代码注释里第一行写着：
// 致谢：恒安纸业2019年那台被叉车撞断编码器的包装机——它教会我们，逻辑不在硬盘里，在产线上。
2.3 恢复后功能验证清单：不是“能动就行”，而是“动得懂规矩”
PLC重启成功 ≠ 码坯机康复。就像做完心脏搭桥，还得测血压、查心电、走个台阶试试。
我们交付前强制执行《码坯机四级复健测试表》，全程录像+数据埋点，结果实时同步至客户企业微信：
| 验证层级 | 测试项 | 判定标准 | 工具/方法 | 责任人 |
|---|---|---|---|---|
| Level 1｜通电基础 | 电源纹波 / 接地电阻 / 模块温度 | ≤±2%电压波动；接地＜4Ω；CPU温升＜15℃@满载 | Fluke 435-II电能质量仪 + 红外热像仪 | 电气安全员 |
| Level 2｜信号神经 | 所有DI输入响应延迟 / DO输出驱动能力 / AI采样线性度 | DI响应≤5ms；DO带载≥500mA；AI误差≤±0.1%FS | 速捷智能IO测试盒（带波形捕获） | 控制工程师 |
| Level 3｜运动骨骼 | X/Y/Z轴回零重复精度 / 夹臂开合角度一致性 / 输送带定位偏差 | 回零偏差≤±0.05mm；夹臂角度差≤±0.3°；定位累计误差＜±1.2mm/100m | 雷尼绍XL-80激光干涉仪 + 高速摄像机（1000fps） | 运动控制专员 |
| Level 4｜工艺大脑 | 连续30分钟码坯节拍稳定性 / 堆垛重心偏移量 / 故障自复位成功率 | 节拍CV值≤1.8%；重心偏移＜±8mm；自复位成功≥99.2% | 客户MES系统对接采集 + 速捷边缘计算盒子实时分析 | 工艺优化师 |
✅ 最终交付物（全部电子化归档）：
- 《解锁操作全过程审计日志》（含每一步时间戳、操作人、命令行、返回值）
- 《功能验证原始数据包》（CSV+PDF双格式，含仪器校准证书编号）
- 《程序差异对比报告》（新旧版本逐行比对，标红所有修改处及修改依据）
- 《客户签字版《复机确认单》》（含“已知风险告知”条款，例如：“本次恢复未涉及液压站压力传感器校准，建议72小时内安排专项检定”）
🌟 速捷的“可追溯”，不是一句口号：
是您三年后审计时，能点开链接，看到当时PLC CPU温度曲线里的那个小尖峰——
正好发生在叉车经过配电柜旁的第17秒。
——细节不撒谎，数据有体温。
（下一章预告：《预防机制与系统优化：从单次故障应对转向长效可靠性建设》——教您把PLC从“随时可能锁门的租客”，变成“主动报修、提前预警、还能帮您省电的数字员工”。）
