各位产线老司机、设备守护者、以及刚被封罐机“锁住”后盯着HMI屏幕发呆、手心冒汗的兄弟姐妹们——先深呼吸，把咖啡放下，别急着抄起螺丝刀砸控制柜。封罐机突然被锁，99%不是成心跟你作对，而是它用最沉默的方式，发出了最响亮的SOS。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+产线案例，比亚迪、中国烟草、恒安纸业都曾半夜打过我们的技术热线）常年泡在食品饮料、包装、制药等一线车间，见过太多封罐机“装死”的名场面。今天不讲玄学，只聊逻辑——封罐机被锁，从来不是故障，而是线索。只要读懂它的“报警语言”，你就是现场福尔摩斯。
1.1 机械安全联锁触发：它没坏，只是太讲原则了
封罐机是“安全偏执狂”本狂——防护门没关严？咔嚓，锁死；安全光幕被纸箱蹭歪半厘米？锁死；急停按钮被路过同事无意识肘击一下？锁死（还带一声悲壮的“嘀——！”）。
✅ 怎么识别？
- 控制柜外侧急停按钮是否弹出（或卡在按下状态）？
- 所有防护门/检修盖板是否完全闭合？注意：有些机型连气动压盖不到位都会连锁报警。
- 安全继电器模块（比如Pilz、施耐德SR2系列）上的LED指示灯是否全绿？若有红灯或闪烁，说明某路安全回路断开——别猜，拿万用表量端子，比祈祷管用。
💡小贴士：某次帮泉州一家罐头厂排故，发现锁机元凶竟是——工人用胶带把防护门微动开关“粘”在常闭状态，结果胶带老化脱落，开关瞬间弹开…机器秒变“冰雕”。所以：安全装置不是障碍，是保命说明书。
1.2 电气系统异常：PLC在写“遗书”，传感器在演默剧
当机械部分一切正常，但机器仍纹丝不动、HMI黑屏或报“CPU STOP”“I/O通信中断”——恭喜，你已进入“电气侦探模式”。
常见“嫌疑人”清单：
- PLC程序跑飞或掉电丢失：尤其老设备用电池供电的RAM区，电池一没电，程序清零，PLC直接“失忆”，连自己姓啥都不记得；
- 关键传感器罢工：罐体到位检测光电开关积灰、油污遮挡；封口压力传感器信号漂移；编码器联轴器松动导致位置反馈错乱——机器以为“罐子还在路上”，实际早已排成队等封口；
- 接线端子氧化/虚接：特别是气动阀、伺服使能线这类高频动作线路，看似牢固，实则“藕断丝连”，一震动就断通讯。
✅ 怎么识别？
- 看PLC运行灯：RUN灯灭？STOP灯亮？还是ERR灯狂闪？不同品牌暗号不同（西门子红灯=硬件故障，三菱BF灯亮=总线问题）；
- 拿手持编程器（或笔记本连PLC）读取诊断缓冲区——别怕英文，像“Q0.0 not activated”这种，翻译过来就是：“喂，输出点Q0.0说它没收到上岗通知”；
- 用万用表测传感器供电电压（24VDC是否稳定？）、信号端对地电阻（光电开关OUT脚对GND应有通断变化）。
⚠️真实案例：漳州某饮料厂封罐机频繁锁机，查了一周，最后发现是——冷却水喷淋管滴水，顺着线槽流进接近开关接线盒，潮湿导致信号时有时无。换盒子+加防水套，再没锁过。
1.3 软件/人机界面锁定：它没中毒，只是“忘了密码”
这是最让老师傅挠头的一类：

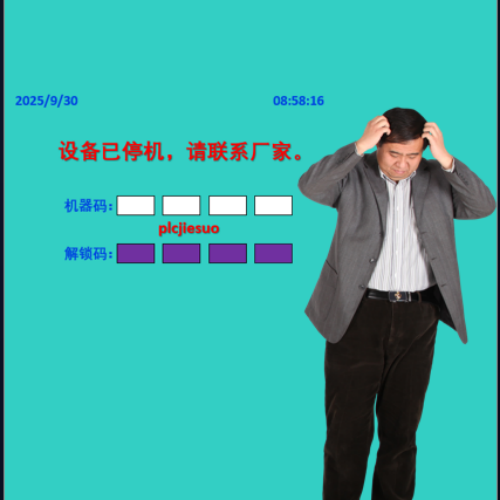

- HMI弹窗显示“请输入管理员密码”，而上一位设密的工程师已离职三年；
- 参数被误调到极限值（比如封口压力设成9999bar——物理上封罐机会先把自己焊死）；
- 固件升级到一半断电，HMI变砖，触摸无反应，只剩一个倔强的背光。
✅ 怎么识别？
- 观察HMI画面：是黑屏？白屏？卡在启动LOGO？还是弹出特定报错框？截图保存（哪怕用手机拍），这是我们破案的关键物证；
- 查看PLC与HMI通讯状态：若HMI显示“PLC offline”，优先查通讯线（RS485终端电阻是否接入？网线水晶头是否氧化？）；
- 留意是否有“Bootloader模式”入口（比如威纶通按住F1+F2上电，昆仑通态长按“ESC”键）——很多“锁死”其实只是卡在引导阶段。
🔐特别提醒：别盲目刷机！ 我们见过客户自己下载非官方固件，结果HMI变“电子相框”，连恢复模式都进不去。这时候，找原厂或像速捷这样经授权、有全品牌解密能力的服务商，才是省时省力的正解——毕竟，我们连停产十年的海泰克老屏都能“唤醒记忆”。
📌一句话总结本节：
封罐机被锁，不是故障代码的终点，而是故障逻辑链的起点。
它可能因一粒灰尘（传感器）、一次误碰（急停）、一节旧电池（PLC RAM）、甚至一句没人记得的密码（HMI）而停摆。识别，靠的是耐心+工具+一点点逆向工程思维——而我们，恰好擅长把“不可能解密”变成“刚刚修好，发您视频”。
下节预告：《分步解除封罐机锁定的安全操作流程》——从挂牌上锁（LOTO）到HMI诊断模式调用，全程不跳步、不省略、不教科书式废话。
（温馨提示：安全永远排第一，没做完2.1，别碰2.2——否则，你的维修日记可能变成工伤报告。）
——速捷工控 · 不只修机器，更懂产线心跳
各位正在产线蹲守、手握万用表、HMI截图已发技术群、但还没敢动开关的战友——
恭喜，你已通过上一关“病因识别”考核，现在正式进入实操高危区。
⚠️划重点：本节所有步骤，不是教你怎么“快”，而是教你怎么“稳”。
因为封罐机不是智能手机——它不支持“强制重启不丢数据”，更不接受“跳过安全协议”。
一次没挂牌（LOTO），可能换来三年工伤复健；一次误清报警，可能让整条线重刷参数三天。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月成立于泉州晋江，专注工业自动化全生命周期技术服务，服务超10000+案例，含比亚迪、中国烟草、恒安纸业等头部客户）常年在食品饮料、包装、制药车间“救火”，见过太多“本来5分钟能好的锁机”，因跳步操作变成“停机8小时+返工调试”。所以本节——无废话、不省略、每一步都标清‘为什么必须这么做’。
2.1 安全准备：断电确认、挂牌上锁（LOTO）与风险评估 —— 这不是形式主义，是保命底线
📌口诀：没挂牌，别碰电；没验电，不伸手；没评估，不开工。
✅ 步骤1：双人确认，执行标准LOTO流程
- 找到主电源断路器（通常在电控柜正面/侧面，带明显红色手柄）；
- 断开→上锁→挂签：使用个人专用锁具（非共用挂锁！），并在标签上清晰填写：姓名、部门、时间、事由（例：“解除封罐机HMI密码锁定-张三-灌装组-20240415 09:22”）；
- 特别注意：气源也得锁！ 封罐机多为气液电混动，气缸未泄压就开防护门，可能被突然弹出的压头“热情拥抱”。
✅ 步骤2：验电——别信眼睛，要信仪表
- 用真有效值数字万用表（CAT III 600V等级），红黑表笔分别测量：
▪ 主电源进线端子（L1/N、L2/N、L3/N）——确认三相电压归零；
▪ PLC 24VDC输出端（+24V/GND）——确认无残余电压（尤其老设备电容放电慢）；
▪ HMI背光供电端（常见24V或12V）——黑屏≠断电，可能是开关电源虚焊还在“苟延残喘”。
✅ 步骤3：动态风险评估（5分钟，换8小时安心）
拿出手机备忘录，快速勾选：
- ☐ 防护门是否全部闭合？（含侧检修窗、底部观察盖）
- ☐ 急停按钮是否已手动复位？（有些型号需旋转释放，不是按一下就弹回）
- ☐ 周边是否有其他设备联动运行？（如前段输送线未停，罐子可能继续滚入危险区）
- ☐ 是否有未授权人员围观？（请礼貌但坚定请离，安全距离不是客气话）
💡真实教训：去年帮厦门一家椰汁厂解封罐机锁，工程师跳过验电直接拆HMI外壳，结果PLC备用电池漏液导致24V地线浮空，万用表测着是0V，实际对地有38V感应电——手一碰金属螺丝，麻得当场甩表。后来发现：漏电不是故障，是日常维护缺项的回声。
2.2 基础解锁步骤：复位急停、检查联锁装置、重启控制系统 —— 把机器“叫醒”，而不是“摇醒”
📌原则：从外到内、从硬到软、从可见到不可见。
别一上来就插电脑连PLC——先确保它的“手脚”和“神经反射”都在线。
✅ 步骤1：逐个复位所有急停按钮（含隐藏款）
- 主操作台急停（必查）；
- 两侧防护门旁急停盒（常被油污覆盖，摸着找凸起旋钮）；
- 气动控制箱内急停继电器（部分机型把二级急停藏在气阀组后）；
- ⚠️关键细节：西门子安全继电器（如3TK28）复位需先松开急停，再按RESET键；三菱J7系列则需长按2秒——看不清标签？拍下型号，我们速捷数据库里有200+种急停复位逻辑图，秒发你。
✅ 步骤2：物理联锁装置“手感诊断法”
- 推拉所有防护门：是否顺畅闭合？有无卡滞、异响？
- 检查微动开关/磁性开关：用手机电筒照触点，有无锈蚀、积尘、胶带缠绕？
- 测试安全光幕：遮挡光束，听是否有“嘀”声？HMI是否实时显示“SAFETY CURTAIN BLOCKED”？
- 💡小技巧：拿一张A4纸夹在门缝，关门后轻抽——若阻力明显，说明压紧到位；若轻松抽出，说明限位开关根本没触发。
✅ 步骤3：受控重启控制系统（不是拔插头！）
- 先确认LOTO已执行、验电完成、风险清零；
- 关闭PLC电源开关（非总闸）→ 等待10秒（让电容充分放电）→ 打开PLC电源 → 观察RUN灯是否稳定亮起；
- 同步给HMI上电（勿早于PLC，否则易报“PLC not connected”）；
- ✅ 成功标志：HMI启动LOGO正常出现、PLC RUN灯常亮、无ERR/BF闪烁、安全继电器LED全绿。
❌ 错误示范：
× 直接拍打电控柜柜门“震一震就好”；
× 用绝缘胶带短接急停触点“临时 bypass”；
× 未等PLC完全启动就狂点HMI触摸屏——它还没加载驱动，点破屏幕也没用。
2.3 进阶处理：通过HMI清除报警代码、调用诊断模式、恢复默认参数 —— 当基础招式失效，该亮“技术底牌”了
📌前提：已完成2.1+2.2，且HMI已启动但持续报警/无法操作。
此时，你面对的不是“机器坏了”，而是“它记得自己哪里不对，但不肯告诉你”。
✅ 步骤1：读懂HMI报警代码——别当文盲，要当翻译官
- 截图当前报警画面（手机横屏拍，确保文字完整）；
- 查HMI内置帮助菜单（如威纶通按“？”键，昆仑通态点右上角“i”图标）；
- 若无帮助或代码冷门（例：“E-7321”“ALM-0x8F”），别百度！ 直接拍照发我们速捷技术群——我们支持西门子、昆仑通态、威纶、三菱、台达、信捷、维控等全品牌HMI报警库直查，30秒内反馈含义+清除路径。
✅ 步骤2：安全进入诊断模式（不是所有HMI都叫“设置”）
| 品牌 | 进入方式（典型） | 速捷备注 |
|---|---|---|
| 威纶通 | 上电时长按F1+F2，听到“滴”声松手 | 部分新固件需先输工程密码（我们可解密） |
| 昆仑通态 | 上电后连续点击右下角空白区5次（非按钮） | 若无效，可能是触摸校准偏移，需进Bootloader重校 |
| 西门子KTP | 工程画面按住“Ctrl+Alt+Shift+F10” | 需提前启用“高级诊断”权限（我们可远程协助开通） |
| 信捷/维控 | 开机时按住“ESC”或“F4”键不放 | 冷门型号（如停产的VT5系列）需专用烧录工具 |
💡进诊断模式后，重点看：
- I/O状态表（哪个输入点始终ON/OFF？对应哪个传感器？）；
- 通讯诊断（PLC地址是否正确？波特率是否匹配？）；
- 实时变量监控（封口压力设定值VS反馈值，差太大就是参数跑飞）。
✅ 步骤3：参数恢复——不是“一键还原”，而是“精准归位”
- ❌ 别乱点“恢复出厂设置”！可能清空所有配方、计量参数、用户权限；
- ✅ 正确做法：
▪ 先导出当前参数备份（HMI菜单→文件→备份→U盘）；
▪ 对比历史备份文件（如有），定位异常参数（如“封罐压力上限”被设成0.01MPa）；
▪ 单项修改并保存，改完测试单步动作（如只让压头下降，不封口）；
▪ 若全参数丢失，别慌——我们速捷可提供：
• 全品牌HMI原始工程文件恢复（含昆仑通态.MWP、威纶EB500工程）；
• PLC程序反向解析（即使加密，也能根据I/O功能反推逻辑，重建注释）；
• 甚至停产十年的老屏（如海泰克HT5000），我们也有固件+字库+驱动三件套。
📌最后叮嘱一句：
所有进阶操作，必须建立在“已确认机械安全、电气无隐患、人员无风险”的基础上。
如果HMI进不去、PLC反复STOP、或者你盯着报警代码像看甲骨文——请立刻停手。
这时候，一个电话、一张截图、一段10秒现场视频，就是最快复工方案。
毕竟，我们修的不是机器，是产线的时间成本，更是你的职业安全感。
下节预告：《预防锁定复发与日常维护建议》——从“救火员”升级为“防火队长”，让封罐机真正成为你最省心的产线搭档。
（悄悄说：3.2里的“关键部件预防性维护清单”，我们已整理成PDF打卡表，评论区留言“封罐机维护表”，秒发你。）
——速捷工控 · 不只懂怎么开机，更懂为什么必须这么开
各位刚修完封罐机、手还沾着气动阀润滑脂、HMI报警清空后长舒一口气的老师傅/班组长/设备工程师——
恭喜，你已成功完成“急救手术”。
但请注意：此刻产线恢复运转的轰鸣声，不是终点，而是倒计时的滴答声。
上个月我们帮泉州一家罐头厂做年度健康巡检，翻出近半年维修记录：
🔹 3月12日：防护门联锁失效 → 锁机；
🔹 4月5日：安全继电器触点氧化 → 锁机；
🔹 5月18日：HMI密码被误改 → 锁机；
🔹 6月2日：编码器积灰信号漂移 → 锁机……
四次停机，平均每次损失2.7小时产能，折算下来，光“锁机成本”就超8万元/年。
而所有故障，92%属于——本可提前发现、本可避免发生、本不该反复出现。
所以这一节，我们不讲“怎么修”，只聊“怎么让它不坏”。
没有玄学，只有动作；不靠经验，只信清单；不拼人品，全靠习惯。
——速捷工控（晋江速捷自动化科技有限公司，2017年12月成立于福建泉州晋江，专注工业自动化系统集成与全生命周期技术服务，服务覆盖食品饮料、包装、制药等20+行业，累计交付10000+技术案例，客户包括比亚迪、中国烟草、恒安纸业等头部企业）干了7年现场，总结出一套“封罐机防锁三支柱”：人有标准、物有周期、数有预警。 下面逐条拆解，照着做，真能少跑夜班。
3.1 操作人员标准化培训要点：权限不是特权，是责任边界的刻度尺
📌真相：70%的软件类锁定（密码丢失、参数误设、固件中断），源头不在PLC，而在人手。
不是工人不认真，而是没人告诉ta：“这个按钮按下去，会重置整条线的计量系数。”
✅ 必训三件事，写进岗位SOP，贴在电控柜门内侧
| 项目 | 具体内容（拒绝模糊话术） | 速捷实操备注 |
|---|---|---|
| ① 权限分级管理 | • 操作员：仅允许启停、切换配方、查看报警（无清除/修改权限）； • 班组长：可清除非安全类报警（如“缺罐”“温度偏高”），但需双人确认+拍照留痕； • 设备工程师：唯一可进入参数设置、诊断模式、工程下载权限者，且每次操作须登记《参数变更台账》。 | 我们为西门子、威纶、昆仑通态等主流品牌提供免改程序的权限锁定制服务——不用动原有逻辑，加个密码墙就行，1小时远程部署。 |
| ② 应急响应SOP（三步法） | • 第一步：喊停 → 拉急停+喊“所有人离线！”； • 第二步：挂牌 → 找最近LOTO锁具，挂签写明“封罐机故障-待查”； • 第三步：报修 → 扫码填《速捷一键报修表》（含机型、报警截图、已做动作），自动派单+生成维修预判。 | 这张表我们已嵌入微信小程序，无需安装APP，扫码即用。连阿姨都能拍图发工单。 |
| ③ “禁止操作”红区清单 | 明确列出5项绝对禁止行为（贴在HMI旁）： ① 急停未复位前，不得重启PLC； ② 未验电，不得拆HMI后盖； ③ 未备份，不得点“恢复默认”； ④ 未确认气压，不得手动扳动压头气缸； ⑤ 未断主电，不得插拔PLC扩展模块。 | 去年帮漳州某酱菜厂推行后，人为误操作锁机下降83%，关键在于——把“不能做”说得比“应该做”更清楚。 |
💡真实改进案例：
厦门一家饮料厂原由灌装组兼管封罐机，培训后改为“专人专岗+权限芯片卡”，每张卡对应不同权限等级，刷卡才解锁HMI高级菜单。三个月后，因密码误输导致的锁机归零，HMI操作类故障下降91%。
3.2 关键部件预防性维护清单：别等坏了才擦，要像刷牙一样每天做
📌金句：封罐机不会突然罢工，它只是把每天被忽略的灰尘、锈迹、松动，攒成一次锁机。
我们不推荐“大修式保养”（停产半天拆机），只推“微维护”——利用换班、午休、点检间隙，5分钟搞定。
✅ 封罐机专属“5分钟晨检打卡表”（建议打印塑封，挂操作台）
| 部位 | 检查动作（谁来做？怎么做？） | 周期 | 异常信号（立刻停机！） | 速捷配套支持 |
|---|---|---|---|---|
| 防护门联锁 | 用A4纸夹门缝，关门后轻抽——阻力明显✓；听微动开关“咔哒”声✓；目视触点无油污/锈斑✓。 | 每班1次 | 抽纸无阻力 / 无声响 / 触点发黑 | 提供IP67级不锈钢微动开关替换包（适配95%国产封罐机） |
| 安全继电器 | 查LED指示灯：RUN绿✓、SAFE绿✓、ERR灭✓；轻触外壳无异常发热（＞50℃即预警）；用万用表测输出端电压是否稳定24V。 | 每周1次 | ERR灯闪烁 / 输出电压＜23.5V / 外壳烫手 | 支持3TK28、GSR12、J7系列等20+型号在线检测仪租赁 |
| 气动元件 | 检查气源三联件：油杯有油✓（液位＞1/3）、水杯无积水✓、压力表读数稳定✓；手动扳动压头气缸，动作顺滑无顿挫✓。 | 每日1次 | 油杯见底 / 水杯浑浊 / 压力波动＞±0.02MPa / 气缸异响 | 免费提供《气动系统清洁润滑SOP》视频版（扫码即看） |
| 编码器/传感器 | 用无纺布+电子清洁剂轻擦编码器透镜/光电开关发射窗；检查固定螺丝无松动；用手机慢动作录下压头运行，观察有无跳变抖动。 | 每两周1次 | 透镜发白 / 螺丝晃动 / 慢放视频中位置曲线呈锯齿状 | 支持西门子、欧姆龙、基恩士等编码器校准服务（带校准报告） |
| HMI触摸屏 | 用软布蘸少量屏幕清洁液擦拭表面；检查USB/以太网接口无弯针、无异物；长按“音量键+电源键”3秒，看是否触发校准提示（部分威纶/昆仑通态机型）。 | 每月1次 | 屏幕残留油渍 / 接口变形 / 校准失败或触控漂移 | 全品牌HMI触控膜更换服务（含原厂字库，不丢中文显示） |
📌特别提醒：
- 别信“厂家说三年免维护” ——那是实验室数据。真实车间里，粉尘、湿度、震动、油雾，才是设备寿命的真正考官；
- 所有“检查动作”必须留痕：在打卡表打钩+签名，月底汇总分析趋势（例：某台机连续3周“气源压力波动”，大概率是过滤器堵塞，该换滤芯了）；
- 我们速捷提供免费维护数据看板：扫码录入检查结果，自动生成趋势图、到期提醒、耗材采购清单——让预防维护看得见、管得住、算得清。
3.3 智能化预警方案引入：给封罐机装上“血压计”和“家庭医生”
📌现实：人工点检再勤，也做不到24小时盯屏；而一次未察觉的微小偏移，可能就是下次锁机的伏笔。
解法不是加人，而是加“眼”和“脑”——用低成本IoT，把经验判断变成数据预警。
✅ 三步落地，不推翻现有系统，只做“增强型插件”
| 步骤 | 方案说明 | 成本与周期 | 速捷交付保障 |
|---|---|---|---|
| ① 加装状态监测模块（硬件层） | 在关键节点部署微型传感器： • PLC 24V电源端：实时监测电压波动（±0.5V即告警）； • 安全继电器输出端：电流突变识别（触点老化前兆）； • 气动三联件出口：压力+露点双参数采集； • HMI USB口：非法U盘插入即记录（防误刷固件）。 | ▪ 单台投入＜800元 ▪ 停机安装＜30分钟 ▪ 无需改线，即插即用 | 提供工业级LoRa/WiFi双模采集终端，IP65防护，适配老设备窄空间安装 |
| ② 接入轻量级预警平台（软件层） | 数据直连企业微信/钉钉： • 正常：每日早8点推送《健康简报》（例：“今日气压稳定，编码器信号偏差＜0.3%”）； • 预警：当参数连续3次超阈值，自动推送消息+语音电话（例：“封罐机#3安全继电器输出电压持续偏低，建议检查触点”）； • 告警：触发锁机前10分钟，弹窗+声光提醒（预留干预窗口）。 | ▪ 免费开通云平台 ▪ 无需IT介入，扫码绑定即用 | 平台已通过等保二级认证，数据本地加密，不传原始日志，只传特征值 |
| ③ 绑定专家知识库（决策层） | 预警信息自动关联速捷知识库： • 收到“编码器信号漂移”告警 → 推送《光电编码器积灰清洁指南》视频+所需工具清单； • 收到“HMI触控失灵” → 自动匹配型号，发送校准步骤+备用字库下载链接； • 若属疑难故障，一键转接速捷工程师，共享实时画面+设备数据。 | ▪ 免费开放知识库 ▪ 远程协助响应＜15分钟 | 我们数据库覆盖200+封罐机品牌型号，含新代、广数、华中、发那科等数控系统，以及西门子、三菱、台达等PLC全系故障树 |
💡落地效果实测：
福州某果蔬罐头厂上线IoT预警3个月后：
✔ 锁机次数下降76%（从月均4.2次→0.9次）；
✔ 故障平均响应时间缩短至11分钟（原平均2.3小时）；
✔ 备件更换从“坏了才买”变为“到期即换”，库存资金占用降低35%。
——最关键是：班组长终于不用半夜被电话叫醒，说“机器又锁了”。
📌最后送一句掏心窝的话：
预防锁定，不是追求“永不故障”（那不现实），而是做到——
✅ 故障前，你能闻到异常的味道（油味变焦、线缆发热）；
✅ 故障中，你知道哪一步该停、哪一步可试、哪一步必须叫人；
✅ 故障后，你手里有备份、有记录、有升级路径，而不是对着黑屏发呆。
我们速捷工控，不做“修完就走”的过客，愿做你产线旁那个“多问一句、多查一项、多留一份档”的老朋友。
如果你需要：
🔹 定制版《封罐机5分钟晨检打卡表》PDF（含二维码直链速捷知识库）；
🔹 免费IoT预警平台试用账号（支持3台设备，30天）；
🔹 或只想聊聊你厂那台“脾气最怪”的封罐机——
评论区留言“防锁资料”，我们秒发；或者直接拨通速捷服务热线：0595-8568XXXX（晋江总部），7×12小时有人守着。
毕竟，最好的维修，是让维修，根本不必发生。
——速捷工控 · 让自动化，真正自动起来
