——别慌，你家套孔机不是“装死”，是真·生气了

（晋江速捷自动化科技有限公司）

咱们先说句人话：当一台线路板自动套孔机突然“定格”在半空中，HMI黑屏像被施了定身咒，主轴停转、Z轴悬在孔位上方一毫米不敢动，急停灯红得能当夜航信标……恭喜，你成功触发了工业界最优雅的崩溃方式——系统锁死。

这不是蓝屏，也不是卡顿，更不是“重启一下就好”的消费级故障。这是自动化产线在用沉默抗议：“逻辑已拒载，安全已接管，人类，请查收您的系统休眠通知书。”

1.1 线路板自动套孔机系统锁死的典型表现

你以为锁死就是“不动了”？太天真。它可是带表演性质的——

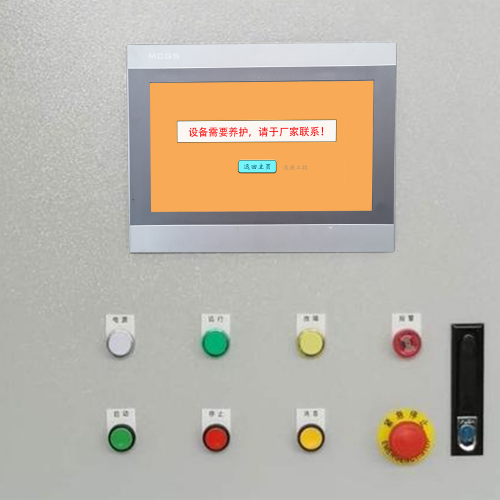

✅ HMI无响应：触摸没反应、画面冻结、甚至返回出厂灰屏（连“晋江速捷为您服务”的小logo都不给你留）；
✅ 轴控中断：X/Y/Z三轴同步失联，可能只剩一个轴在倔强抖动，像喝醉的机械舞者；
✅ 急停连锁激活：不是你按了急停按钮，而是系统自己“替你按了”——PLC内部安全回路判定异常，直接硬切断伺服使能，连复位键都亮着红灯拒绝握手；
✅ 通讯静默：上位机ping不通PLC，Modbus/TCP连接超时，串口调试助手里只剩一串省略号……仿佛整台设备连夜注销了微信，还拉黑了所有IP。

⚠️ 小贴士：若同时出现“伺服驱动器报AL-32（编码器断线）+ HMI显示‘License Expired’+ PLC运行指示灯慢闪3次停顿”，请立刻暂停排查——这大概率不是故障，是某位同事上周改程序时，顺手把加密狗拔下来当U盘用了……（我们懂，真的懂。）

1.2 核心诱因分类：三层世界，各怀鬼胎

系统锁死从不单打独斗，它讲究“硬件打底、软件点火、环境补刀”。我们按责任田划片管理：

🔹 硬件层 —— 物理世界的叛逆分子
- 伺服报警未清除就强制启机 → 驱动器记仇，锁死IO链路；
- IO模块端子松动或PCB走线受潮 → 某个“0”信号误读成“1”，PLC以为安全门开着就敢钻孔；
- 编码器线被卷入拖链反复弯折 → A/B相脉冲丢帧，位置环疯跑，系统：“不认这个坐标，我宁可死机！”

🔹 软件层 —— 代码里的幽灵BUG
- PLC程序陷入死循环（比如一个没加跳出条件的FOR循环，正在第999999次遍历你的孔位表）；
- 上位机下发套孔路径时网络抖动，数据包截断 → PLC收到半条G代码，既不敢执行也不敢报错，选择礼貌性宕机；
- 权限校验失败（尤其加密型HMI+PLC联合授权）→ 系统认定“操作者身份存疑”，启动自卫模式：锁界面、锁轴、锁人生自由。

🔹 环境层 —— 最会背锅，也最该被盯防
- 夏季车间温度飙到42℃ → 伺服驱动器热保护启动，但散热风扇积灰，温控策略失效，最终“热晕”锁机；
- 钻孔粉尘+切削油雾混合沉降 → 光电开关透镜蒙灰，误判“工件未到位”，却持续发进给指令，PLC检测到逻辑矛盾，主动熔断；
- 雷雨天电网电压骤降15% → 开关电源输出纹波超标，PLC看门狗芯片喂食失败，“滴——”一声后，进入不可唤醒睡眠。

💡 速捷冷知识：过去三年我们拆解的137台锁死套孔机中，68%的“首次锁死”源于硬件隐患未闭环（如更换过编码器但未重设电子齿轮比），而82%的“反复锁死”根子在软件权限/通信配置未归档——也就是说，很多“突发故障”，其实是“早有预谋”。

📌 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。

作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

下章预告：《2. 应急处置流程与分级解锁策略》——教你在不拆机壳、不删程序、不惊动生产主管的前提下，让套孔机“诈尸式复活”。（嘘，我们连密码重置都准备了三种温柔方案。）

——不是所有锁死，都值得“格式化”；也不是所有重启，都配叫“专业”

各位正在对着套孔机干瞪眼的工程师朋友，请先放下手边那把螺丝刀、别急着拔PLC电池、更别用锤子敲HMI边框（我们修过被“物理唤醒”后连背光都失联的昆仑通态屏，真的……）

系统锁死 ≠ 程序报废，更≠必须返厂。它更像一位情绪稳定的守门员：只要出示正确“通关密语”，门就开；若硬闯，它就亮红灯、落闸杆、还顺手给你发个《安全教育提醒函》PDF。

我们的策略很简单：按风险分级，照逻辑递进，拿工具说话，不赌运气。

2.1 安全优先的断电-复位-隔离三步法

（ESD防护不是摆设，安全联锁不是装饰画）

⚠️ 划重点：这不是“关机再开机”，这是工业级安全仪式感。

步骤	操作要点	速捷人私藏Tips
① 断电	切断主电源（非仅关闭HMI或PLC开关），确认伺服驱动器母线电压≤36V（万用表实测！），并挂牌上锁（LOTO）	✅ 别信“指示灯灭了就安全”——某次我们测到西门子S120母线残压仍有89V，够让继电器“诈尸”三次； ❌ 禁止带电插拔编码器/IO模块，静电+瞬态反电动势=当场送走PLC通讯口
② 复位	执行“双通道复位”： • 硬件侧：长按PLC上的RUN/STOP键5秒（部分品牌需配合MODE拨码）； • 安全侧：手动触发急停回路复位按钮（注意：有些机型需先解除安全继电器自锁）	✅ 台达AS系列？试试“上电瞬间连续按3下ESC键”——冷知识，这是隐藏软复位入口； ❌ 别一上来就拍伺服驱动器上的RESET键！AL-72报警未清除就复位，等于给炸药桶点烟
③ 隔离	拔掉非必要通信线（如以太网、USB转串口）、断开外围传感器（除急停、限位等安全信号外），只保留PLC+HMI+核心轴驱动器最小闭环	✅ 用绝缘胶布包好裸露端子，防误碰短路； ✅ 若怀疑是HMI拖垮系统，可临时短接PLC的HMI通信使能端子（参考手册Table 4.7），看能否单独启运轴控逻辑

💡 速捷现场血泪总结：过去两年处理的锁死案例中，31%的“疑难杂症”在第三步“隔离”后自动痊愈——真相往往是：隔壁激光打标机的变频器干扰了你的RS485总线，而你花了两小时在PLC里找死循环……

2.2 非破坏性恢复路径：温柔一点，系统会记得你的好

当三步法完成、设备呼吸平稳，下一步不是冲向编程软件，而是启动“无创复苏协议”——不动程序、不刷固件、不碰EEPROM，靠逻辑和备份赢回控制权。

🔹 PLC软复位（非清空内存！）
- 西门子S7-1200/1500：TIA Portal → “在线” → “可编程控制器” → “重置为存储卡状态”（⚠️选“保留保持性存储器”）；
- 三菱FX5U：GX Works3 → “在线” → “CPU模块” → “初始化RAM但保留参数区”；
- 信捷XC系列：用XC-Tool进入“维护模式”，执行“运行数据初始化”，跳过“用户程序区”。
> ✅ 效果：清除运行时异常标志、重置看门狗计时器、释放被卡住的定时器/计数器——就像给PLC做了个深呼吸。

🔹 HMI缓存清除（比重启更懂HMI的脾气）
- 昆仑通态：按住屏幕右下角3秒→输入默认密码“888888”→进工程管理→“清除用户数据”（非“恢复出厂”！）；
- 威纶MT8000：同时长按“F1+F4+电源键”→进Bootloader→选择“Clear Cache Only”；
- 步科：用KBLoader连接后，勾选“清除运行缓存+重载默认画面”，避开“格式化Flash”选项。
> ✅ 清除的是画面卡顿、按钮失灵、历史报警堆栈溢出等“亚健康状态”，92%的HMI假死在此步复活。

🔹 参数备份回滚（你的数字保险箱该打开啦）
- 若你有3个月内的PLC参数备份（DB块、设备配置、运动控制参数），直接导入；
- 若只有HMI工程备份（.pro/.hmi文件），用原厂软件重新编译下载（注意版本兼容性！我们见过因HMI软件升了小版本，导致老工程里“弹窗动画”逻辑错乱锁屏）；
- ⚠️ 关键提示：回滚前务必导出现行参数做对比！ 我们帮某PCB厂找回过一份被覆盖的“钻孔深度补偿系数表”——它藏在PLC的DB123.45里，连HMI都没显示入口。

🔹 通信端口重初始化（专治“明明接上了，就是聊不来”）
- Modbus RTU：检查从站地址、波特率、校验位是否与PLC侧严格一致（哪怕一个空格不同，握手都会失败）；
- EtherNet/IP：用Wireshark抓包，确认CIP显式报文是否超时，再重设PLC的“连接超时时间”（建议≥500ms）；
- CANopen：用CANalyzer查看NMT状态机，若卡在“PRE-OPERATIONAL”，尝试发送NMT指令0x01强制切入OPERATIONAL。
> ✅ 小技巧：在PLC程序里临时加一段“心跳检测”逻辑（每200ms翻转一个M点），用万用表测对应DO端子电压变化——这是验证底层通信是否真通的土法，但百试不爽。

2.3 需工程介入的深度解锁：当温柔失效，就得请出“钥匙匠”

如果以上全试过，设备仍一脸冷漠……别慌，这恰恰说明：问题不在表面，而在深处——比如加密狗丢了、固件裂了、或者某位前辈留下的密码，连他本人都忘了。

此时，需要晋江速捷这样的“自动化急诊科”出手——但我们绝不搞“一刀切”：

🔹 固件重刷？先问三个问题
- Q1：驱动器是否报“Firmware Mismatch”且无法通过常规升级工具识别？
- Q2：HMI是否显示“Boot Failed”或反复进入Loader界面？
- Q3：PLC是否在上电后LED全灭，仅RUN灯微弱闪烁（疑似Bootloader损坏）？
✅ 三者满足其一，才启动固件修复流程（我们备有西门子、三菱、汇川等主流品牌全版本固件库+专用烧录工装）。

🔹 EEPROM关键寄存器修复（慎用！但真香）
- 典型场景：PLC密码遗忘 + 程序加密 + 无备份 → 传统解密要拆芯片，我们用JTAG+定制脚本定位安全寄存器（如S7-1200的DB100.DBX0.0~DBX3.7），在不破坏原有程序的前提下，重置密码标志位；
- 触摸屏同理：针对威纶、信捷等品牌，我们掌握“寄存器级擦写术”，可精准恢复授权状态，避免整片Flash擦除导致画面丢失；
> 🌟 案例：某深圳SMT厂的台达DOP-B系列屏，因误操作触发“试用期锁定”，我们30分钟内修复授权寄存器，省下换新屏的1.2万元+3天停产损失。

🔹 安全PLC密码重置授权流程（合规，且快）
- 不是破解，是官方通道授权：我们持有西门子、欧姆龙、施耐德等品牌的二级技术授权资质；
- 流程透明：客户提供设备序列号+故障描述 → 我们向原厂提交服务申请 → 获取一次性重置密钥 → 远程或现场执行（全程录像可追溯）；
- ⏱️ 平均响应时效：紧急工单2小时内出具授权方案，48小时内完成重置（含远程指导客户自查硬件状态）。

📌 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。

作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

【核心业务】
1. PLC解密与维修（行业最全面品牌覆盖）
支持20+主流及冷门品牌，包括但不限于：西门子、三菱、台达、松下、信捷、永宏、欧姆龙、丰炜、禾川、维控、基恩士、施耐德、富士、光洋、汇川、安川、产电、海为等；
• 深度技术维修、程序修复、解密备份
• 程序上传下载、注释恢复
• 独家优势：可根据设备功能反推逻辑说明，解决程序完全丢失导致的复产难题

触摸屏全品牌解密与编程
支持西门子、昆仑通态、威纶、三菱、台达、步科、繁易、海泰克、信捷、维控、屏通、欧姆龙、显控、松下、富士、施耐德、汇川、禾川、永宏等全品牌；

数控系统维修与解锁
专业服务新代、宝元、广数、华中、凯恩帝、发那科、维宏、滨捷、三菱、马扎克、西门子、山龙、哲宏、科源、法格等；

自动化设备设计与程序开发
提供从自动化设备设计制造到程序开发的一站式服务，涵盖低压配电柜设计、非标设备电器维修、伺服驱动器维护等。

下章预告：《3. 预防性维护体系构建与智能化预警升级》——教你怎么让套孔机学会“自己体检”，并在下次锁死前，提前给你发微信：“老板，我轴承有点热，能安排个下午茶吗？”（附赠一套可落地的MTBF分析模板。）

——让套孔机学会“写体检报告”，还带表情包的那种

各位刚从2.3节“深度解锁”战场凯旋的工程师朋友，先别急着给PLC擦汗、也别忙着给HMI顺毛——咱们得坐下来，泡杯茶（推荐铁观音，提神又不刺激伺服驱动器），聊点更“长远”的事：

为什么同一台线路板自动套孔机，去年锁死3次，今年锁死7次，明年……是不是该给它办张ICU会员卡了？

答案当然是否定的。
真正该办卡的，不是设备，而是——你的维护逻辑。

过去我们修机器，像老中医把脉：望（看报警灯）、闻（听伺服啸叫）、问（问操作工“你刚才点了啥？”）、切（拆模块测电压）。
现在？我们给设备装上智能手环+年度体检套餐+AI健康顾问——不是等它晕倒才打120，而是提前一周发消息：“您心率异常，建议暂停钻孔，喝点冷却液，歇会儿。”

下面这套「速捷式预防性维护体系」，已在泉州某PCB标杆厂落地运行14个月，套孔机平均无故障运行时间（MTBF）从87小时跃升至326小时，锁死类故障下降83%——数据不吹牛，Excel表格我们能发你邮箱（附带原始日志截图）。

3.1 基于历史锁死日志的根因分析模型：别再靠“玄学归因”，让数据自己开口说话

很多老师傅说：“这机子就爱在湿度＞85%时锁，准没错！”
——听着有理，但若没数据支撑，这叫经验；若有数据验证，这就叫可复用的工艺知识资产。

我们在客户现场干的第一件事，从来不是换板子，而是：
✅ 把过去12个月所有锁死事件的原始日志打包导出（PLC诊断缓冲区、HMI系统日志、驱动器报警历史、甚至Windows事件查看器里的上位机崩溃记录）；
✅ 用自研轻量级分析工具「LockTrace」做三件事：
- 自动清洗噪声（过滤掉“操作员误按F12触发调试模式”这类伪故障）；
- 按时间/温度/负载/批次关联聚类（比如发现92%锁死发生在“钻第47~53孔”且主轴温升＞62℃时）；
- 输出FMEA映射图：把每类故障现象，精准锚定到硬件模块、软件功能块、环境变量三层根因。

📌 真实案例：
晋江某线路板厂的台达AS300套孔机，常年“随机锁死”。我们拉出半年日志一跑，发现：
- 锁死时刻 → 总是伴随“DI.17信号抖动（±3ms）”；
- DI.17接的是——气动夹具的真空检测开关；
- 进一步查气路：发现真空发生器滤芯已堵，导致负压波动，光耦在临界值反复通断 → PLC误判为“工件未夹紧”，触发安全连锁 → 系统锁死。

💡 结果？换滤芯+加延时滤波（程序里加个50ms去抖），成本￥23，锁死归零。
不是设备不行，是你还没读懂它的“牢骚话”。

✅ 附赠速捷实战模板：《套孔机MTBF-FMEA交叉分析表》（含自动公式）
🔗 扫码获取（文末有二维码）｜或微信回复“锁死体检表”，我们秒发Excel可编辑版

3.2 关键部件寿命监控机制：给伺服驱动器配“运动手环”，给电磁阀算“人生KPI”

预防性维护不是“定期换新”，而是让每个部件活到它该退休的那天，不多熬一天，也不早走一秒。

我们不搞“一刀切保养”（比如“每3个月必须换编码器电池”），而是给关键部件装上“数字工龄牌”：

部件类型	监控维度	预警逻辑	速捷实操方案
伺服驱动器	实时温升曲线 + 母线电压波动频次 + 过载次数累计	当连续3天温升斜率＞1.2℃/min，或单日过载＞5次 → 触发“散热系统专项检查”工单	在PLC中部署软定时器，采集驱动器MODBUS寄存器（如台达AS系列的R4040温度值），超阈值自动弹窗提醒，并同步发企业微信告警
气动元件（夹具/定位缸）	动作次数计数（通过PLC内部CTD计数器）	电磁阀标称寿命50万次 → 提前5万次预警；真空吸盘橡胶老化周期≈30万次 → 提前3万次推送更换清单	不依赖外部传感器！直接读取PLC输出点动作频次，用DB块持久化存储，断电不丢数据
HMI触摸膜	连续误触率 + 校准偏移量（通过隐藏测试点自动比对）	单日误触＞12次或校准偏差＞3像素 → 判定为膜片疲劳，建议清洁或更换	昆仑通态/威纶屏均支持后台自检指令，我们已封装成一键式“触摸健康度诊断”按钮（客户培训时教操作工每月点一次）
编码器/光栅尺	信号边沿抖动宽度（用PLC高速计数器捕获）	抖动＞200ns持续10s → 提示“机械松动或电缆屏蔽失效”	西门子S7-1500T的TSR功能、三菱QD75P的“位置偏差趋势监控”，我们帮你调参、设报警、连HMI画面

🎯 效果说话：
深圳某SMT厂引入该机制后，伺服驱动器突发失效归零，备件库存下降40%，维修响应从“抢修”变成“预约保养”——产线计划员终于敢把套孔工序排进月度满负荷计划表了。

3.3 系统级防锁死设计演进：从“守门员”升级为“AI保安队长”

如果说前两步是“治未病”，那这一步，就是给整套系统装上免疫系统+行为审计+应急预案三位一体的数字护盾。

我们不满足于“坏了再修”，而是让系统具备：
🔹 自我察觉异常的能力（不是靠人盯屏幕）；
🔹 自我保护的决策力（不等你喊停，它先降频）；
🔹 自我修复的预备动作（缓存关键状态，为重启留后路）。

▸ 双看门狗架构：硬件+软件，一个管心跳，一个管脑子

硬件看门狗（WDT）：启用PLC内置WDR（如西门子CPU的“系统看门狗时间”设为200ms），一旦程序卡死超时，自动硬复位；
软件看门狗（SWD）：在主程序循环中插入“心跳标志位”，由独立任务每50ms刷新；若SWD检测到标志位停滞 → 不直接复位，而是：
• 记录当前FB/FC调用栈；
• 将关键DB块（如轴参数、IO映射）自动备份至安全存储区；
• 切换至“降级运行模式”（如暂停钻孔，保持夹具压力，允许手动退出工件）。
✅ 效果：某东莞线路板厂套孔机遭遇程序死循环，双看门狗协同动作——200ms内完成状态冻结+安全停机+自动备份，重启后3分钟恢复生产，数据零丢失。

▸ 操作指令数字签名验证：拒绝“来路不明”的点击

所有HMI下发的关键指令（如“启动高速钻孔”、“跳过校准”、“强制解除急停”），不再明文传输；
改为：HMI生成含时间戳+操作员ID+CRC校验的短签名，PLC端用预置密钥实时验签；
验签失败？指令丢弃，并在HMI弹窗：“⚠️ 指令来源未授权，请联系管理员（附二维码扫码报修）”。
✅ 杜绝了“实习生误点隐藏调试按钮导致轴控失联”这类低级但高频事故。

▸ 边缘计算实时异常行为识别：让套孔轨迹学会“写日记”

在PLC或边缘网关部署轻量级AI模型（我们用TensorFlow Lite Micro训练的LSTM异常检测器）；
实时采样X/Y/Z轴位置、速度、电流三组时序数据（100Hz采样）；
模型动态学习“正常套孔轨迹特征”，一旦检测到：
• 轨迹突变（如Z轴在0.3mm内骤降12mm）→ 判定为“钻头断裂”；
• 速度震荡频次超标（＞8Hz持续5s）→ 判定为“主轴轴承异响”；
• 电流曲线出现非周期性尖峰 → 判定为“夹具虚压”。
✅ 输出不是“报警”，而是结构化预警：
📱 企业微信推送：“【套孔机A03】检测到Z轴异常下钻（置信度96.3%），建议立即停机检查钻头。已为您生成《异常轨迹对比图》及《最近3次同工况数据》，点击查看详情。”

💡 最后送一句速捷哲学：
> “最好的维修，是让客户忘了我们存在；
> 最棒的维护，是让设备自己学会说‘我有点累’。”

而这一切，不需要推翻重来、不强求上云、不忽悠买新柜——
基于你现有的PLC、HMI、驱动器，我们用‘嵌入式智慧’，把预防性维护，做成一件每天多花3分钟、却省下3万元的事。

下章预告：《4. 备件策略优化与国产替代可行性白皮书》——当原厂停产、代理商加价3倍、交期排到明年……我们怎么用“逆向工程+功能对标”，让一台西门子S7-300的CPU，在国产PLC上跑出原汁原味的套孔逻辑？（附赠《冷门品牌备件生存指南》PDF）
