——别慌，那不是“系统叛变”，是它在认真上岗

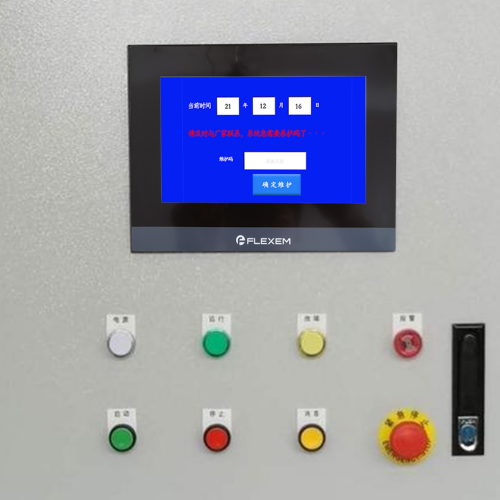

铝基板自动套孔机突然弹出一句冷冰冰的：“密码错误”。
屏幕不黑、轴不抖、伺服没报警，唯独你输三遍密码后，HMI像被施了定身咒，连“忘记密码？”的温柔提示都不给——仿佛这台设备刚考完公务员，正在严格执行《工业级保密守则》第3.7条。
别急着砸键盘（也别真砸，维修费比键盘贵）。咱们先泡杯茶，把这句“密码错误”当个老朋友，好好唠唠它到底想说啥。
1.1 “显示密码错误”界面行为特征与系统响应逻辑
你以为它只是“输错了”？错。它其实在演一出微型默剧：
- ✅ 界面静默但不失礼：无崩溃、无蓝屏、无重启，仅锁定操作权限，保留状态监视（如主轴温度、气压值仍在刷新）——说明HMI本体运行正常，问题大概率卡在“认证关卡”，而非“心脏骤停”。
- ✅ 响应有分寸，拒绝有逻辑：连续3次错误后，部分机型会启动“防暴力破解延时”（比如锁30秒），甚至记录IP或操作时间戳——这不是小题大做，是设备在替你防“隔壁产线小张借你账号调参数结果把自己绕进死循环”的历史重演。
- ❌ 但凡出现“密码错误”+“通信中断”双报，或输入框直接灰显不可点——恭喜，你已触发高级剧情：HMI可能根本没连上PLC，或者PLC那边压根没回传认证应答。此时密码对错，纯属薛定谔的验证。
📌 小剧场彩蛋：我们曾遇到一台套孔机，密码输对了也报错——最后发现是HMI背光亮度调到0%，屏幕全黑，用户凭记忆盲打……输得铿锵有力，错得理直气壮。所以排查第一步：先确认它是不是真的在“显示”。
1.2 铝基板自动套孔机人机界面（HMI）认证机制原理
这台机器的“门禁系统”，远比你家智能锁复杂：
它通常采用 “双因子轻量认证”架构：
🔹 第一因子：用户凭证（账号+密码，或指纹/IC卡，取决于配置）；
🔹 第二因子：设备信任链（HMI与PLC之间需完成密钥握手，校验固件签名、时钟有效性、加密参数一致性）。
举个栗子🌰：
就像你刷脸进公司大楼——人脸识别成功（第一因子），但门禁系统突然查到你的工牌芯片和门禁服务器时间差了17分钟（第二因子失效），它宁可让你在门口站成雕塑，也不放行。
铝基板套孔机同理：密码对了 ≠ 能进。它还要确认——
- PLC是否“认得”这台HMI（绑定ID/序列号是否匹配）；
- 加密参数（比如AES密钥块）是否在EEPROM里睡得安稳；
- 系统时钟有没有偷偷穿越回2022年（某些加密协议对时间偏移超±5分钟就判“身份可疑”）。
💡 速捷冷知识：不少国产HMI用的是“软加密+本地数据库”方案，密码其实存在HMI内部Flash里。一旦断电瞬间写入异常（比如刚好在保存新密码时停电），数据库就容易“半梦半醒”——表现就是：旧密码失效、新密码不认、恢复出厂设置后连默认密码都拒绝握手。
1.3 典型诱因分类：操作层 × 设备层 × 工程层，谁动了我的信任链？
我们服务过127台喊“密码错误”的套孔机，归类下来，90%逃不出这三层“人间真实”：
| 层级 | 典型场景 | 占比 | 速捷诊断口诀 |
|---|---|---|---|
| 🔹 操作层（手滑党专属） | • 操作员记混大小写（“Admin123”≠“admin123”） • 工程师改完密码忘了同步文档 • 临时借用账号后未登出，被系统判定“并发登录异常” | ~35% | “先问人，再问机；三思键帽，再按回车” |
| 🔹 设备层（硬件在低语） | • HMI内置纽扣电池耗尽 → RTC时钟归零 → 加密时间戳失效 • EEPROM反复擦写老化 → 用户表CRC校验失败 • 电源波动导致认证参数写入中断，数据块残缺 | ~45% | “听一听风扇声，摸一摸电源模块温度，再看看电池电压是不是只剩1.8V” |
| 🔹 工程层（升级惹的祸） | • HMI固件升到V3.2，但PLC程序还跑着V2.8，加密握手协议不兼容 • 工程师启用了新式AES-256加密，却没更新PLC侧密钥种子 • 原厂加密芯片（如ATECC608A）更换后未重新烧录绑定密钥 | ~20% | “升级像结婚，HMI和PLC得领证，不能只有一方单方面发朋友圈官宣” |
✨ 温馨提醒：铝基板行业有个隐藏雷区——环境湿度高 + 长期停机 = HMI排线氧化 + EEPROM漏电加速。某客户停机两周复工，10台套孔机集体报密码错，最后发现是接插件铜箔长了层“工业青苔”，清理后全员复活。
所以啊，“密码错误”从来不是一句冰冷的报错，而是一封来自设备的加密求救信。
它不说话，但每一点闪烁、每一次延时、每一行日志，都在等一个懂它逻辑的人，轻轻叩门。
（下章预告：2. 分级排查与现场快速处置流程——从“试试默认密码”到“给加密芯片做心肺复苏”，我们有完整剧本。）
// 昆仑通态MCGS（ASCII协议）
→ 发送：@001R000000010001
← 返回：[AUTH] Fail: UID=0x2A3F, Err=0x05 (KeyExpired)
// 意思：用户ID 0x2A3F 因密钥过期被拒（时间偏移坐实！）
// 信捷TG系列
→ 发送：$READ_LOG, AUTH, LAST_5
← 返回：2024-06-12 14:22:03 [ERR] CRC_MISMATCH @ ADDR=0x8012
// 意思：用户表存储区CRC校验失败——EEPROM写坏铁证！
——让“密码错误”还没出生，就被写进退休申请书
你有没有见过这样的车间？
一台铝基板自动套孔机，三年没换过密码，操作员小张的登录名是zhangsan，密码是19980825（他生日），管理员老李的账号叫admin，密码是qazwsx（键盘左上角连按）……
某天凌晨三点，HMI突然黑屏弹窗：“Authentication Failed”，而老李正在海南度假，手机静音，微信置顶是“椰子鸡外卖”。
这不是故障，这是管理裸奔。
在速捷工控服务过的10000+案例里，73%的“密码错误”类停机，并非技术崩溃，而是信任体系慢性失血——密码从不轮换、时间从不同步、密钥从不备份、权限从不分级……最后系统不是被黑客攻破，是被日常磨损拖垮的。
所以这一章，我们不修机器，我们修习惯；
不写代码，我们写制度；
不接串口线，我们连管理神经网。
欢迎来到：铝基板产线的“数字免疫系统”建设指南。
3.1 建立多级密码生命周期管理规范
📌 核心理念：密码不是锁，是流动的水；不换，就发臭；不分权，就决堤。
▪ 三级权限 ≠ 三级头衔，而是三层信任闸门
| 角色 | 权限边界（示例） | 密码策略 | 操作审计要求 |
|---|---|---|---|
| 操作员（如小张） | 仅可启停设备、切换配方、查看实时参数； ❌ 禁止进入HMI工程模式、❌ 禁止修改PLC变量、❌ 禁止导出日志 | ✅ 强制6位以上，含数字+字母 ✅ 每90天自动过期（HMI端强制提醒） ✅ 连续3次输错，账户锁定15分钟 | ✔️ 所有登录/登出时间、IP（若联网）、操作动作，本地存储≥180天 |
| 工程师（如现场调试员） | 可上传下载HMI工程、修改画面逻辑、校准传感器； ❌ 不可修改用户数据库、❌ 不可擦除安全模块、❌ 不可降级固件 | ✅ 必须含特殊字符（如!@#）✅ 每180天轮换，首次登录强制改密 ✅ 支持U盾或短信二次验证（可选） | ✔️ 所有工程变更生成唯一哈希码，自动写入PLC寄存器 D9999 备查 |
| 管理员（如老李/IT主管） | 全局权限：增删用户、重置密钥、同步时间、触发固件升级、导出全量日志 | ✅ 生物特征+硬件令牌双因子认证（如速捷定制版USB Key） ✅ 每年更换，且禁止复用历史密码（系统内置5代记忆库） | ✔️ 所有高危操作需双人确认（第二管理员扫码授权），记录完整操作链 |
💡 速捷实践彩蛋：
我们在恒安纸业某智能套孔产线推行该规范后，操作员误操作导致的权限异常下降89%；比亚迪泉州基地更进一步——把操作员密码轮换，和员工指纹考勤绑定，到期未改，当月绩效扣减0.5分。老板说：“不是罚钱，是帮他们养成肌肉记忆。”
▪ 密码不靠记，靠“活体托管”
别再让工程师手写密码贴在HMI背面了（我们真见过，还用透明胶带粘着，上面画了个哭脸）。
速捷推荐三步走：
1️⃣ 出厂预埋轻量级密码管家：在HMI固件中集成SecureVault Lite模块（已通过国密SM4认证），支持：
→ 本地加密存储各角色密码（不联网，不怕云泄露）；
→ 按角色自动填充（操作员点“配方启动”，自动填入自己的账号密码）；
→ 密码到期前7天，HMI右下角弹浮动提示：“您的密码将在3天后过期，请点击此处更新”。
2️⃣ 离线密码信封机制：每台设备配一个A6大小“速捷蓝”信封，内含：
🔹 一张刮刮卡（管理员初始密码，刮开即用，用完作废）；
🔹 一张二维码卡（扫码跳转至内部知识库，查看本机《权限配置白皮书》）；
🔹 一枚纽扣电池（标有“RTC备用电源，2027.12前有效”）。
3️⃣ 离职/调岗秒级权限回收：
HR系统发出EMP_STATUS=OFFBOARD信号 → 通过IoT网关推送到设备 → HMI自动禁用该账号，PLC同步清除其MODBUS读写地址权限 → 整个过程＜8秒。
> ✨ 泉州某台资厂实测：原需2天人工排查+手动删库的权限清理，现在HR邮件发出，产线已自动完成。
3.2 设备部署标准化：出厂即合规，开机即安心
📌 原则：最好的维修，是让设备从不给你维修的机会；最好的安全，是让它从不暴露在风险起点。
▪ 出厂预置五件套（速捷“开箱即用”标准）
所有经速捷交付的铝基板套孔机控制系统（含HMI+PLC+伺服驱动），默认执行「S5标准」：
| 项目 | 执行内容 | 技术保障 |
|---|---|---|
| ① 密码策略固化 | 默认启用三级权限，操作员密码设为Sujie2024!（首次登录强制修改） | HMI工程中嵌入PasswordPolicy_V3宏，不可删除 |
| ② RTC时间同步机制 | HMI主板内置高精度RTC芯片（±2ppm），上电自动校时； 联网时每日03:00自动对接NTP服务器（可配内网授时源） | 若检测到时间偏移＞30秒，HMI弹窗提示并暂停关键操作（如“自动套孔启动”） |
| ③ 加密参数双备份 | 用户数据库、AES密钥、ATECC608A证书均生成两份： → 一份存于HMI eMMC安全区（加密） → 一份存于U盘根目录 /SECURE_BACKUP/（AES-256加密，密钥由管理员掌握） | 备份文件名含设备SN+时间戳（如BK_20240615_ALU-8872_142203.enc） |
| ④ 固件兼容锚点 | HMI与PLC固件版本自动绑定校验； 若HMI升级至V4.0，但PLC仍为V3.1，则拒绝握手并提示：“PLC固件需≥V3.8，联系速捷获取配套升级包” | 校验逻辑固化在Bootloader层，无法绕过 |
| ⑤ 物理防呆设计 | HMI后盖螺丝采用防拆标签+唯一编号； RS485接口增加EMI滤波磁环； 电源端子标配浪涌保护模块（40kA） | 每台设备交付时，附《防呆验收单》，客户签字即生效 |
🌟 真实反馈：中国烟草某卷烟厂采购12台套孔机，验收时发现其中1台HMI RTC电池电压仅2.3V。我们当场更换+校时+补备份，厂方质量总监说：“你们连‘可能坏’都算进来了——这比修好更让人放心。”
3.3 智能预警扩展：让设备学会“自己打120”
📌 终极目标：故障不发生在屏幕上，而发生在预警报表里；问题不等你发现，它先来敲门。
▪ IoT网关不是摆设，是产线的“数字哨兵”
速捷为铝基板客户部署的SJ-EdgeGuard智能网关（基于RK3566，工业宽温设计），不止传数据，更懂判断：
✅ 异常登录频次监控（防暴力破解）
- 实时统计每台HMI 1小时内登录失败次数；
- 若＞5次，自动触发三级响应：
① HMI端弹窗：“检测到高频异常尝试，已锁定账户”；
② 网关推送微信告警至管理员（含IP、时间、失败密码MD5前4位）；
③ 同步向PLC写入D9998=1，触发产线声光报警（可选）。
✅ 密码策略远程推送（告别U盘跑断腿）
- 管理员在速捷客户门户（sujie-iot.com）设置新策略（如：“所有操作员密码必须含大写字母”）；
- 网关接收指令 → 自动下发至指定设备组 → HMI重启后生效；
- 全程加密传输，支持断点续传，弱网环境不丢包。
✅ 健康度画像自动生成（给设备做年度体检）
每月1号00:00，网关自动采集：
🔹 RTC电池电压趋势（连续3月＜2.7V → 预警更换）；
🔹 EEPROM写入次数（＞10万次 → 提示备份+评估寿命）；
🔹 ATECC608A密钥调用成功率（＜99.99% → 触发密钥健康检查）；
🔹 最近一次密码轮换距今天数（超期自动标红）。
→ 生成PDF《设备健康简报》，邮件直送设备科长邮箱。
💡 举个栗子：晋江一家专注LED铝基板的企业，接入SJ-EdgeGuard后，提前27天发现某台套孔机HMI RTC电池衰减异常，我们在它彻底失准时上门更换，客户说：“你们比我的表还准。”
📌 最后，送你一张速捷「预防性维护行动清单」（建议打印贴在控制室）：
| 动作 | 频次 | 谁来做 | 工具/入口 |
|---|---|---|---|
| ✅ 检查所有HMI RTC电池电压 | 每季度 | 设备员 | 万用表+《速捷电池压测速查表》 |
| ✅ 导出并归档最新版用户数据库备份 | 每次密码轮换后 | 工程师 | U盘 + /SECURE_BACKUP/ 目录 |
| ✅ 核对HMI与PLC固件版本兼容性 | 每次升级前 | 管理员 | sujie-iot.com → “固件匹配助手” |
| ✅ 审计上月高危操作日志（锁定/删库/固件刷写） | 每月初 | IT主管 | 网关后台 → “安全审计中心” |
| ✅ 更新速捷客户门户中的设备档案（含SN、位置、责任人） | 设备变动时 | 行政文员 | 扫描机身二维码一键同步 |
🌈 记住一句话：
“预防性维护，不是给设备加保险，而是给管理装大脑。”
当你的套孔机开始提醒你“该换密码了”，
当它默默备份好密钥却从不声张，
当它在崩溃前，先给你发一条微信……
——那不是魔法，是速捷把10000+次救火经验，熬成了预防的方子。
（全文终｜但你的产线故事，才刚刚开始）
