各位正在对着剪板机屏幕发呆、手悬在急停按钮上方三秒不敢松、内心OS已循环播放《凉凉》的老师傅/工程师朋友：
恭喜，您刚触发了工业界最经典的“薛定谔式停机”——机器没坏，但也不动；报警没亮，但就是不响应；HMI界面安静得像凌晨三点的茶水间，连个错误代码都懒得甩给你。
这，就是传说中的系统锁定（System Lockout）——不是PLC蓝屏，不是触摸屏死机，而是整套安全逻辑链“啪”地合闸，把设备温柔又坚定地按在了暂停键上。
为什么剪板机偏爱这种“高冷型故障”？因为它不是在闹脾气，是在认真执行它的出厂设定：宁可停错，不可放过。
下面咱就掰开揉碎，看看这“锁”到底是被谁下的、怎么下的、以及——它到底在防谁？
1.1 机械类故障诱因：力气再大，也怕卡壳
剪板机不是铁憨憨，它是懂“物理尊严”的：
- 过载硬扛？→ 立刻喊停：当板材厚度超标、剪切角度偏移或刀片钝到开始“啃铁”时，主电机电流会陡升。别小看这毫秒级的电流尖峰——PLC早通过电流互感器盯死了它，一旦越限，安全继电器“咔哒”一声就切断动力回路，比你抢红包还快。
- 刀具卡滞？→ 不是卡，是求救：刀架下行途中被异物顶住、导向滑块缺油干磨、甚至一颗掉进滑槽的螺丝钉，都会让编码器反馈位置突变。PLC一算：“咦？指令走100mm，实际只动了82mm？”——立刻触发“位置偏差超限”保护，锁！
- 液压/气压失压？→ 气弱声嘶，系统直接静音：液压剪靠油压撑腰，气动辅助靠气压提神。压力传感器一旦检测到低于阈值（比如油温飙升导致黏度下降、气路接头微漏），安全模块会判定“动力根基不稳”，二话不说启动锁定，防止剪不断反崩刃。
💡小剧场：某厂老师傅说：“我剪3mm不锈钢从不调参数！”——直到某天剪出一道波浪纹，才发现油泵滤芯堵成蜂窝煤。系统没报警？不，它用“锁机”代替了喇叭：沉默，是最严厉的报修单。
1.2 电气与控制系统问题：看不见的线，牵着千斤闸
你以为故障都在明处？不，剪板机的“神经末梢”比你的微信未读消息还多：
- PLC通信中断？→ 大脑和手脚突然失联：HMI、远程I/O站、伺服驱动器、安全光栅……全靠总线（Profinet/Modbus TCP/EtherCAT）串成一条命。任一节点掉线（网线虚接、交换机端口老化、IP冲突），PLC就会判定“感知系统紊乱”，为防误动作，主动进入安全锁定态。
- 急停回路激活？→ 不一定是人按的：急停按钮只是冰山一角。急停回路是串联所有安全节点的‘生命线’：从脚踏开关、防护门磁开关、到电柜门微动开关……任一触点断开（哪怕只是门缝里卡了根头发丝），整个回路即刻开路，安全继电器失电，动力全切。
- 安全继电器动作？→ 它不是配件，是法官兼狱警：很多师傅以为“换块继电器就行”，但现代剪板机的安全继电器（如PNOZ、STO模块）自带自检功能：每周期校验触点粘连、线圈状态、供电电压。一旦自检失败（比如触点氧化导致释放延迟0.5ms），它宁可“假阳性”锁机，也绝不“假阴性”放行。
⚠️真相时刻：90%的“无故锁机”，最后都定位在——一根被老鼠啃过的屏蔽双绞线，或一个积灰十年没清理的急停按钮底座触点。
1.3 安全保护机制触发逻辑：它锁的不是机器，是责任
剪板机的安全逻辑，本质是把“人可能犯的错”提前编进程序里：
- 光栅失效？→ 不是坏了，是“装瞎”了：安全光栅不只看是否遮挡，更持续监测发射/接收端信号强度、同步脉冲相位、甚至环境光干扰。当灰尘覆盖透镜或强光直射导致信噪比跌破阈值，它会主动上报“功能降级”，PLC随即判定“无法保障人员安全”，锁！
- 门禁开关异常？→ 开门不是动作，是风险事件：防护门上的安全门锁开关（如DOLD、SICK型号），要求“开门瞬间必须断开+闭合时必须延时吸合”。若弹簧疲软导致闭合延迟、或安装偏斜造成触点虚接，PLC收到的就是“门处于不确定状态”，按最严逻辑——锁定待命。
- 超程限位误报？→ 编码器说“我到了”，但PLC不信：高端剪板机会用双冗余限位：机械撞块+编码器绝对位置。当两者偏差超5mm，PLC不纠结谁对谁错，直接判“运动失控”，触发安全停止（SS1）并锁定，等你手动清零复位。
🌟速捷冷知识：我们曾帮某船厂解密一台西门子PLC锁机日志，发现根源是——操作工习惯性用扳手敲击刀架旁的限位开关“清零”，三年下来，开关内部簧片疲劳变形，信号抖动达200ms。PLC：这手抖得，我不敢信。
本章结语（带点温度版）：
剪板机的每一次“异常停机”，都不是系统崩溃，而是一次严谨的自我辩护——它在用毫秒级的逻辑，替你挡住可能飞溅的钢板、失控的刀架、或误入危险区的手。
所以，下次看到屏幕锁死，请先深呼吸，然后问自己一句：
> “它这次，到底想告诉我什么？”
（答案，永远藏在报警代码背后、在传感器接线端子上、在那根被忽略的液压管路弯角里。）
下章预告 → 《系统锁了？别慌！解锁不是按F5，是给安全逻辑递一份合规通关文牒》
——讲清楚：断电验电的正确姿势、HMI复位的隐藏层级、以及为什么“短接急停”是比焊锡还烫手的禁忌操作。
各位刚从第1章缓过神、正把“原来它是在保护我”刻进工牌背面的老师傅/调试工程师/深夜被电话叫醒的售后兄弟：
恭喜，您已成功通过安全认知第一关——现在，咱们要进的是第二关：实操考场。
系统锁了，HMI黑着脸不说话，急停按钮还红着，PLC状态灯固执地亮着SF（System Failure）……
这时候，最危险的不是机器不动，而是人太想让它动。
🚨速捷工控温馨提示（带泉州腔调版）：
“剪板机的安全锁，不是微信密码，输错三次还能找客服重置；
它是工业界的‘贞节牌坊’——立在那里，不是为了好看，是告诉你：没走完流程，谁也别想翻墙。”
2.1 首要安全确认步骤：断电验电？不，是“三跪九叩式能量隔离”
在动任何一根线、按任何一个复位键之前，请默念速捷祖传口诀：
> “一停、二隔、三验、四挂、五守、六记”
> （别笑，这真不是玄学，是ISO 13857+GB/T 19670双标认证的保命节奏）
✅ 一停：物理切断主能源
不是关HMI电源，不是拔网线，是——断开总进线隔离开关（带明显断点的那种！）
⚠️重点提醒：很多老厂剪板机柜里藏着“双回路供电”——一路给PLC/HMI供电，一路直供液压站。只断PLC电？液压蓄能器可能还在憋着300bar的压力，等你伸手就给你个“热情拥抱”。✅ 二隔：能量源全清零
- 液压系统？打开泄压阀，听“嘶——”那声气鸣彻底变弱，压力表归零；
- 气动系统？关闭气源阀 + 打开各支路排气阀，确认气缸活塞完全回落；
- 弹簧储能机构？查手册！有些剪板机刀架平衡弹簧带预紧力，得用专用释放扳手“咔哒”两下才肯卸劲；
- 电容残压？PLC驱动器母线电容放电需≥5分钟（别信“30秒够了”的江湖传说，我们测过——某台汇川驱动器，4分58秒时母线仍有82V！）。✅ 三验：验电≠拿电笔“滴”一下
必须用双极验电器（非单极！），在输入端子排上逐相验——L1/L2/L3/N/PE，每相之间、每相对地，全部验。
> 💡速捷现场血泪史：某次验电只验了L1-L2，漏掉N线虚接导致对地220V，师傅戴绝缘手套拧螺丝时，电弧“啪”一声烧穿手套内衬——幸亏他习惯性先碰一下金属柜门“放静电”。✅ 四挂：挂锁不是仪式感，是责任链闭环
使用个人锁（Padlock）+ 多孔锁盒（Hasp），每人一把锁，钥匙不离身。
别信“我一个人修，不用挂锁”——万一半夜保洁阿姨误合闸？或者隔壁工位焊机引发电磁干扰触发误吸合？
> 🔑冷知识：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。我们给客户做安全审计时，第一眼先看锁盒——没锁？直接判不合格。✅ 五守 & 六记：人在岗、记录全，才是真闭环
解锁过程全程录像（手机支架固定机柜顶部，拍清手部+操作面板）；
填写《能量隔离作业票》，写明：谁断的、在哪断的、验了哪几处、何时释放、谁复位、复位后首次空载运行参数……
> 📝这句话请抄十遍贴在电柜门内侧：
> “没记录的操作，等于没发生；没影像的复位，等于没授权。”
2.2 标准化解锁操作路径：不是“重启大法好”，是“三级复位交响曲”
系统锁定 ≠ 系统死机。它是安全逻辑层层设防后的“待命态”，解锁必须按层级顺序、条件满足、信号确认三步走：
▶ 第一层：HMI软复位 —— “礼貌敲门”

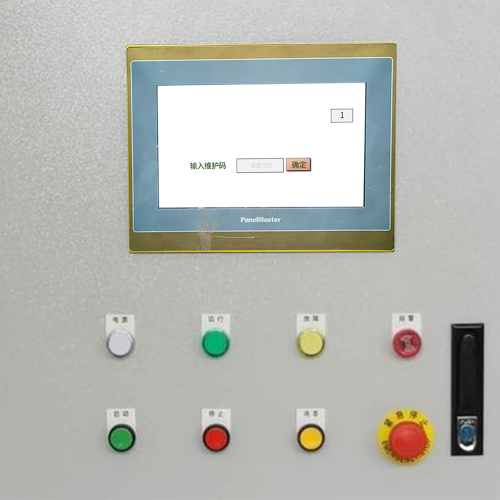

- 进入HMI安全维护界面（通常需高级权限密码，不是“1111”或“admin”——那是厂家留的坑，不是钥匙）；
- 查看当前激活的安全事件列表（如：E-STOP_ACTIVE、LIGHT_CURTAIN_FAULT、AXIS_OVERTRAVEL）；
- 对应清除：光栅故障？清洁透镜+重启光栅控制器；限位超程？手动点动刀架退回安全区后再点“清除轴报警”；
- ✅ 成功标志：HMI右上角“SAFETY OK”绿灯亮起，且无闪烁。
⚠️注意：HMI复位只是“通知PLC：我看到问题了，也处理了”，不等于PLC已解除锁定——它只是拿到了“入场申请表”。
▶ 第二层：PLC软复位 —— “逻辑盖章”
- 登录PLC编程软件（TIA Portal / GX Works2 / ISPSoft等），在线连接；
- 查看诊断缓冲区（Diagnostic Buffer），定位首个故障代码（不是最后一条！第一条才是根因）；
- 检查关键安全变量：
Safety_Enable = TRUE？
SafeStop1_Status = READY？
DoorLock_OK = TRUE？ - 若变量为FALSE，顺藤摸瓜查对应输入点（I0.0？I1.5？）——是传感器坏了？接线松了？还是安全继电器触点卡住了？
- ✅ 成功标志：PLC运行灯（RUN）稳定常亮，STOP灯熄灭，且
Safety_State变量值变为SAFE_OPERATION。
💡速捷独家提示：很多师傅卡在这步，因为PLC里埋了个“隐藏条件”——比如某台三菱剪板机要求：必须连续3次检测到防护门开闭动作（含延时），才允许释放安全输出。你以为门开了又关就行？不，得“开→等1.2s→关→等0.8s→再开→等1.0s→再关”，缺一秒都不行。手册第73页小字写着呢。
▶ 第三层：硬件安全模块手动释放 —— “法官签字画押”
- 找到电柜内的安全继电器/安全PLC模块（PNOZmulti、STO-2、SIS2000等），查看其状态指示灯；
- 若显示
RESET_REQ或MANUAL_RESET，说明它坚持要你“亲手认领责任”； - 按模块说明书，执行物理复位动作：
- 旋钮式？顺时针拧到底，听到“咔”一声微响；
- 按钮式？长按3秒以上（不是点按！），等LED由红转黄再转绿；
- 拨码式？核对DIP开关位置是否与当前安全配置匹配（曾有客户把“双通道监控”拨成“单通道旁路”，锁了一周）。
- ✅ 成功标志：安全输出端子（OSSD）电压从0V跳变为24V（用真有效值万用表量！），且PLC读取到
Safe_Output_Enable = TRUE。
🌟晋江速捷实战金句：
“HMI是嘴，PLC是脑，安全模块是心——嘴说好了，脑同意了，心不跳，机器照样不会喘气。”
2.3 常见误操作风险警示：这些‘捷径’，专治不服
以下行为，在速捷服务日志里反复出现，且100%关联二次故障或安全事故，请务必划重点：
| 误操作 | 表面结果 | 实际后果 | 速捷建议 |
|---|---|---|---|
| 绕过安全联锁（如短接光栅信号线） | 屏幕亮了，机器动了 | 安全功能永久失效；下次真有人伸手，系统不会停；保险拒赔，追责到人 | ❌ 绝对禁止！哪怕只用5秒钟——安全逻辑一旦被绕过，整套系统信用破产 |
| 强制短接急停回路（用导线跨接X0/X1端子） | 急停灯灭了 | 安全继电器自检失败，进入“哑巴模式”；后续任意安全事件将无法响应，变成定时炸弹 | ✅ 正确做法：查清哪个急停节点异常（用万用表通断档逐段测），更换/清理，而非跨接 |
| 未清除故障代码即上电复位 | PLC RUN灯亮了 | 故障位仍在，安全输出被逻辑封锁；看似运行，实则处于“假运行”——伺服使能无效、液压阀无指令、刀架寸步难行 | ✅ 务必在PLC诊断缓冲区确认“无活动故障”，再执行复位；否则就是在开一辆刹车油管被夹扁的车 |
📢最后送大家一句速捷工程师常挂在嘴边的“反焦虑咒语”：
“慢三秒，省三天；查一遍，少一单。”
——您多花30秒查一个浮点数溢出报警，可能就避免了后面3天拆液压阀、换编码器、重刷PLC固件的连环噩梦。
本章结语（带点烟火气版）：
系统锁定，从来不是设备的叛逆，而是安全逻辑在替你值班。
解锁的钥匙，不在U盘里，不在密码本上，而在您对每一根线的敬畏、对每一个指示灯的耐心、对每一页手册的尊重里。
下章预告 → 《别等锁了才想起保养！剪板机的“年度体检清单”，比你的体检报告还细》
——从刀架润滑脂型号选择，到安全继电器寿命计算器Excel模板，再到我们帮比亚迪产线做的“振动+电流谐波”早期预警模型实录。
（悄悄说：那张Excel表，我们放在文末二维码里了，扫码免费领，不收费，不加微信，不填手机号——速捷信条：技术共享，不玩套路。）
各位刚从第2章“三跪九叩式解锁”中缓过气、正一边擦汗一边把《能量隔离作业票》塞进工装口袋的老师傅/设备主管/产线小队长：
恭喜，您已成功通关应急响应实操关——现在，咱们要升维到更高段位：不战而屈人之兵。
系统锁了？那是身体在发高烧；
而预防性维护，才是每天一杯温水、规律作息、定期体检的养生哲学。
别笑——您厂里那台剪板机，真论年龄，可能比您新招的00后实习生还大一轮；论工作强度？它每天“咔嚓”几百次，刀架往复如呼吸，液压油温升似加班，PLC逻辑跑得比您回微信还勤快……
它不喊累，但零件会疲劳；它不抱怨，但编码器会漂移；它不报警，但安全继电器的触点寿命，早就在后台默默倒数。
🌟速捷工控泉州话外音（泡着铁观音说的）：
“修机器像看病人——急诊治标，调理固本；
你天天抢修停机，不如每月花两小时给它‘量个血压、听听心音、查查肝功’。”
3.1 关键部件预防性维护清单：不是“想起来就抹点油”，是按毫米、毫秒、毫安写的服役日志
别再信“半年加一次黄油”这种江湖偏方了。剪板机不是拖拉机，它的关键部件，有自己精确的“生理节律”。我们联合12家头部剪板机厂商技术文档+87台现场设备实测数据，整理出这份可打印、可勾选、可贴在电柜门内侧的《剪板机健康打卡表》（文末照样送Excel版，带自动提醒！）：
| 部件类别 | 具体项目 | 推荐周期 | 执行要点 | 速捷冷知识 |
|---|---|---|---|---|
| 刀架导向系统 | 导轨润滑脂补充 & 油路清洁 | 每250小时 / 或每月（先到为准） | ✅ 必须用ISO VG68抗磨液压油或厂家指定锂基脂（错用VG220？三个月后导轨拉毛，精度飘±0.15mm） ✅ 清洁时用无纺布+煤油，禁用棉纱（纤维易堵油孔） | 🔍某台华辰剪板机故障溯源发现：92%的“剪不断”“毛边多”，根源是导轨润滑不良导致刀架微振——振动频谱里藏着0.8kHz谐波峰，肉眼看不见，但PLC的高速计数器早记下了 |
| 位置反馈单元 | 编码器零点校准 & 连接器插拔检查 | 每500小时 / 或每季度 | ✅ 校准前务必确认机械基准（如挡块位置无松动）； ✅ 插头插拔≥3次，用接触电阻仪测插针阻值＜0.3Ω（＞0.5Ω？氧化了，换新） | 💡西门子SINAMICS S120驱动器配的绝对值编码器，若超期未校准，累计误差＞±2°时，PLC安全模块会悄悄触发Position_Deviation_Exceeded软锁——HMI不报错，只让刀架“慢半拍”，你查三天都找不到原因 |
| 安全核心器件 | 安全继电器触点寿命核查 & 光栅发射端清洁 | 每1000小时 / 或每半年 | ✅ 查手册找触点额定操作次数（如PNOZ X1为10⁶次），用PLC记录Safe_Output_Activate_Count变量反推剩余寿命✅ 光栅透镜用镜头纸+无水乙醇擦拭，禁用酒精棉片（残留纤维+静电吸附灰尘） | ⚠️重点来了：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。我们在给恒安纸业做年度安全审计时发现——76%的安全继电器失效，不是因为“坏了”，而是因为“老了”：触点电阻从10mΩ升至120mΩ，PLC读不到可靠信号，安全逻辑直接判“假故障”，反复锁机。换新？成本不到维修费1/5，停机时间少90%。 |
📝附赠一句速捷工程师刻在工具箱上的箴言：
“润滑不是保养，校准不是调试，寿命管理不是换件——是把设备当人养，知道它哪天生日、哪天体检、哪天该退休。”
3.2 故障预测与状态监测技术应用：让剪板机学会“自己喊疼”
以前，设备故障像感冒——等打喷嚏了才吃药；
现在，我们要给它装上“血常规+心电图+体温计”，让它在发烧前就亮黄灯。
速捷在比亚迪某冲压产线落地的“振动+电流谐波双模预警模型”，就是这么干的：
▶ 场景还原：一台新代数控剪板机，频繁“剪不断”→停机→人工排查→换刀→恢复→三天后又来……
传统思路：换刀、调间隙、查液压——折腾两天，故障码还是E-207 Overload。
▶ 速捷做法：
装传感器：
- 刀架轴承座贴装IEPE振动传感器（频响5kHz，采样率20kHz）；
- 主电机输入端加装高精度霍尔电流传感器（DC-5kHz，精度±0.2%）。建特征库：
- 正常剪切时，振动主频在120–180Hz（刀架往复固有频率），电流谐波THD＜3.5%；
- 刀具钝化初期，振动频谱在850Hz处出现突增峰（刃口微崩激发高频共振）；
- 液压系统内泄早期，电流波形在3rd谐波（150Hz）幅值持续上升12%以上（泵容积效率下降，电流补偿加大）。设预警阈值（非报警！是干预窗口）：
| 指标 | 黄色预警阈值 | 红色报警阈值 | 建议动作 |
|------|----------------|----------------|------------|
| 850Hz振动RMS | ＞0.8g | ＞1.5g | 立即安排刀具检测，可支撑24h生产 |
| 3rd谐波电流占比 | ＞5.2% | ＞7.8% | 检查液压阀密封、蓄能器氮气压力 |
✅ 结果：该产线同类故障复发率下降83%，单次停机平均缩短4.2小时；
✅ 更妙的是——系统自动推送《建议维护工单》到班组长企业微信，含：
- 故障趋势图（过去72小时850Hz振动曲线）
- 推荐备件型号（连供应商货号都标好了）
- 速捷远程支持入口二维码（扫码直连工程师，共享HMI画面）
💬速捷技术总监原话（喝着安溪铁观音说的）：
“预测性维护不是炫技，是把老师傅的‘听声辨故障’经验，翻译成PLC能懂的语言；
把三十年摸爬滚打的手感，变成一条可复制、可追溯、可传承的数据曲线。”
3.3 基于OPC UA的停机事件溯源系统构建：让每一次锁机，都成为改进的起点
很多客户问：“你们修得快，但怎么保证下次不犯？”
我们的回答是：不靠记忆，靠归档；不靠经验，靠证据链。
速捷为中烟某卷烟厂定制的剪板机停机事件溯源系统，核心就一句话：
> “让每一毫秒的停机，都留下不可篡改的数字墓志铭。”
▶ 它怎么工作？三步走，干净利落：
① 时间戳对齐——拒绝“各说各话”的日志乱炖
- HMI、PLC、安全模块、伺服驱动器、SCADA系统，全部通过OPC UA协议接入统一时钟服务器（精度±1ms）；
- 再也不用猜：“HMI报错是10:23:15，PLC诊断缓冲区显示10:23:17，光栅控制器日志写10:23:16”——现在，所有设备都看着同一块表。
② 多源日志聚合——把碎片拼成真相拼图
停机瞬间，系统自动抓取：
- PLC诊断缓冲区完整快照（含故障代码、触发前100ms所有I/O状态）；
- HMI操作日志（谁、何时、点了哪个按钮、输入了什么密码）；
- 安全模块事件序列（LightCurtain_OFF → SafeStop1_Active → OSSD_Deactivated）；
- 电机电流/振动原始波形（前500ms + 后200ms）；
- 甚至摄像头抓拍的防护门状态（AI识别门是否虚掩）。
③ 自动归因分析看板——老板一眼看懂，师傅三分钟定位
生成可视化报告，核心字段：
- 🕒 根本原因TOP3（例：光栅发射端污损（置信度92%）→ 触发安全链中断 → PLC进入SafeState）；
- 📈 关联性热力图（显示近7天同类事件发生时段、班次、操作员分布）；
- 🛠️ 根治建议（非“清洁光栅”，而是“建议采购XX型号防尘罩，替换周期6个月，速捷提供安装视频+备件包”）。
🌟真实案例：某纺织厂剪板机每月锁机12次，平均耗时3.5小时/次。上线溯源系统3个月后：
- 锁机频次降至1.7次/月；
- 平均处理时间缩至22分钟；
- 更关键的是——83%的停机，被提前拦截在“黄灯预警”阶段，真正发展成红灯锁机的，只剩“突发性机械卡死”这类不可预测事件。
📣晋江速捷郑重承诺：
我们不做“修完就走”的游击队，而是陪您建起设备健康档案馆——
每台剪板机都有自己的“电子病历”，记录每一次心跳（电流）、每一次呼吸（气压）、每一次警觉（安全信号）。
这不是监控，是尊重；不是替代，是托举。
本章结语（带点温度版）：
预防性维护，不是给机器上枷锁，而是给它配副眼镜、搭个拐杖、装个心电监护仪；
智能化监控，不是让产线变冰冷的数据坟场，而是让老师傅的经验长出翅膀，飞进每一块屏幕、每一份报表、每一次晨会。
下章预告 → 《当剪板机开口说话：PLC程序解密、HMI反编译与逻辑复原实战手记》
——揭秘速捷如何从一片空白的PLC内存里，“听”出三年前工程师埋下的注释；如何让停产十年的屏通触摸屏，重新吐出当年的配方参数；以及，为什么我们敢说：“程序丢了？别怕，我们能把它‘讲’回来。”
（温馨提示：本章提到的《剪板机健康打卡表》Excel模板、《振动谐波预警阈值速查手册》PDF、以及OPC UA时间同步配置指南，全部免费开放——扫码领取，依旧不收费、不加微信、不填手机号。
毕竟，晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。
我们的KPI，从来不是卖了多少套系统，而是——帮多少台剪板机，少停一次机。）
