各位正在抓狂的产线兄弟、深夜被电话叫醒的电气工程师、以及刚泡好面还没来得及掀盖就听见车间报警声的值班主管——欢迎来到《自动化设备突发性停机人类友好型诊断手册》第一课。
今天不讲大道理，不甩术语PPT，咱们就蹲在控制柜旁边，一手拿万用表，一手捏泡面叉子，聊聊那个让全厂心跳暂停三秒的终极灵魂拷问：
“设备怎么突然就停了？！”
不是它叛逆，是它想说话——只是你没听懂它的“临终遗言”。
1.1 停机瞬间的异常信号识别：它倒下时，其实说了好多话
设备不会默默躺平。就像人晕倒前会眼前发黑、手抖、冒冷汗，自动化系统也有自己的“濒危症状清单”。关键不是它停了，而是它怎么停的——那才是破案的第一行指纹。
✅ 急停按钮被按了？
别笑！80%的“突发停机”现场，第一个动作不是查PLC，而是快步冲过去看——那个红色蘑菇头是不是还倔强地杵在那儿？有时候不是设备坏了，是隔壁老王擦肩而过时袖子带歪了急停杆……（我们管这叫“物理级误操作”，已纳入晋江速捷《人类行为不可控因素白皮书》附录3）

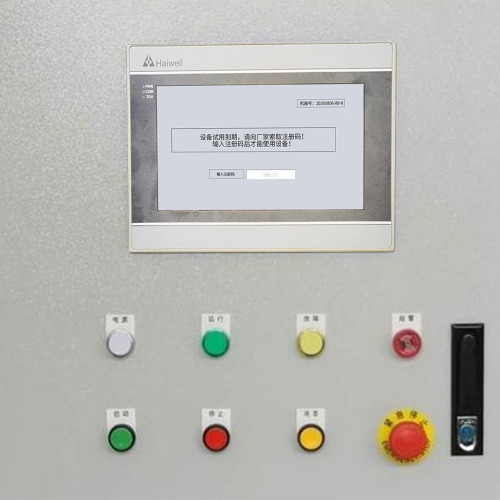

✅ HMI黑屏 or 显示“Error 0x7F1A”？
黑屏≠没电，可能是通讯断了；报错代码≠天书，是我们和PLC之间未加密的悄悄话。西门子爱甩FB块编号，三菱偏爱十六进制谜语，台达则习惯用“E01-E99”系列讲冷笑话……但好消息是：只要屏幕还亮着半格光，我们就还有机会“读心”——比如插U盘导日志、连PG/PC抓实时变量、甚至对着它轻轻敲两下柜门（别问，问就是祖传玄学+电磁兼容性验证）。
✅ 报警灯集体闪成迪厅？
PLC的RUN灯灭了？SF灯红了？IO模块上的“BUS ERROR”在疯狂眨眼？这些不是装饰灯效，是设备在用摩斯密码喊：“我CPU还在，但我已经不相信我的手（IO）和脚（执行器）了！”
✅ 通讯全断，网口灯熄，交换机沉默如谜？
这时候别急着拔网线重插——先摸摸交换机外壳：烫吗？如果烫得能煎蛋，恭喜，你可能刚经历一场“以太网热寂”。PROFINET掉站、EtherNet/IP扫描失败、Modbus TCP超时……它们不是失联，是被“网络拥塞”或“IP冲突”拉去喝茶了——而你，就是那个该去端茶的人。
📌 小贴士（来自速捷老师傅的泡面哲学）：
“设备停得越干脆，问题越在外围；停得越犹豫（比如反复启停、报警跳变），问题越在核心。”
——就像人感冒先打喷嚏，癌症才闷声不响。
1.2 区分“硬停”与“软停”：它是猝死？还是装病请假？
这是所有诊断的起点，也是最容易翻车的岔路口。搞错这个，修三天，重启三分钟。
| 类型 | 特征 | 典型原因 | 速捷现场判断法 |
|---|---|---|---|
| 硬停（物理级罢工） | 毫无预兆、全系统断电、风扇停转、继电器“咔”一声闷响、连蜂鸣器都哑了 | 主空开跳闸、UPS宕机、主回路短路、接地故障、厂房临时断电 | ✅ 用手背快速扫过PLC电源端子（安全第一！）、听配电柜有无“滋啦”异响、查隔壁产线是否也黑了 |
| 软停（逻辑级抗议） | HMI尚存残影、PLC RUN灯微亮、报警代码可读、部分IO仍有电压、复位后能短暂运行 | 安全继电器连锁动作、程序跑飞、看门狗超时、急停回路虚接、某传感器信号漂移触发保护 | ✅ 插上编程电缆，打开TIA Portal或GX Works2，看“诊断缓冲区”里有没有一行带着“OB86”或“PLC STOPPED BY SAFETY”的小字——那是它偷偷写的检讨书 |
💡 真实案例彩蛋（来自晋江速捷2023年某食品厂抢修日记）：
一台灌装机突然停机，HMI显示“Safety Circuit Open”。大家抄起螺丝刀准备查急停回路——结果发现，是操作工用湿抹布擦屏时，水珠顺着边框渗进急停盒，导致常闭触点间歇性导通……设备不是怕停，是怕“潮”。
→ 所以，“软停”的背后，往往藏着一个被低估的人因+环境组合技。
最后送一句我们写在维修单背面的话：
“设备从不无缘无故停机，它只是把你看不见的问题，翻译成了你能听见的警报。”
而晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业），干的就是这件事——
帮机器说人话，帮人听懂机器的牢骚。下一章，我们钻进配电柜、扒开IO模块、潜入PROFINET数据流……开启真正的多维溯源之旅。
（温馨提示：请提前检查万用表电池电量，以及泡面是否还热。）
——别急着换PLC，它可能只是饿了、困了、或者被门夹了
上一章我们学会了“听遗言”，这一章，咱们正式开启刑侦式现场勘查。
不是破案，是“破停”；不用指纹粉，但万用表得调到AC/DC双模；不靠测谎仪，但PLC诊断缓冲区比前任还诚实。
设备突然停了？
别第一反应就喊：“换块新PLC吧！”
——就像人打了个喷嚏，你立刻预约开颅手术，属实是把谨慎演成了惊悚片。
真正的高手，从不迷信“最贵部件”，而是信奉一句晋江速捷老师傅蹲在传送带边啃包子时说的真理：
> “90%的‘突发故障’，都藏在你能摸到、看到、闻到、甚至听到的前三米半径里。”
下面这张图，请刻进你的维修脑回沟（建议配合咖啡/茶/风油精三选一提神）：
[电源柜] → [PLC & IO模块] → [HMI/网络交换机] → [伺服/气动/传感器] → [机械执行端] → [环境变量]
↓ ↓ ↓ ↓ ↓ ↓
“它没电了” “它懵了” “它失联了” “它不敢动了” “它卡住了” “它中暑/结霜/进灰了”
我们按这个物理链路+逻辑流向，一层一层剥洋葱——注意：洋葱会让人流泪，但这次流泪，是因为真相太扎心。
2.1 电气层：先问一句——“你吃饱了吗？”
PLC不是永动机，它和你一样，需要稳定供电才能清醒地跑逻辑。
很多“程序崩溃”，其实是PLC饿得发低血糖——电压跌落5%，它就可能把“启动电机”误判成“紧急制动”。
🔍 典型排查点（请默念三遍再动手）：
✅ 主电源波动：不是全厂停电，而是“悄悄掉压”。比如空压机启动瞬间，母线电压从380V瞬降至342V——够让某些老款PLC的SMPS（开关电源）直接进入保护性关机。速捷现场常用“示波器+钳形表”组合拳：看纹波是否超标，测谐波畸变率THD是否＞8%（超了？恭喜，你家电网刚参加完重金属摇滚节）。
✅ 断路器跳闸但没弹出来？
别只盯主空开！重点查：
- PLC专用DC24V电源前端的小型断路器（常被忽略，标签写着“PLC POWER”，实际已热脱扣却未完全弹出）；
- 安全继电器供电回路的熔断器（尤其国产替代件，老化后额定电流虚标，带载3个月就悄悄内阻飙升）；
- 还有那个藏在配电柜最底层、贴着水泥地、编号为“X7-SPARE”的神秘空开——它去年就被误当成备用，结果今年成了某组光电开关的唯一爹。
✅ 传感器集体失电？
别急着骂传感器坏了。先测它供电端子：有没有24V？有没有纹波？有没有被隔壁变频器“电磁投喂”（高频干扰导致DC电源输出抖动）？
→ 速捷真实案例：某纺织厂络筒机频繁停机，查一周无果。最后发现——给16个张力传感器供电的DC24V模块，共用一根2.5mm²线缆走线38米，中途还与400V主动力电缆平行走线12米……结果传感器信号飘得像KPI曲线。加装独立稳压模块+屏蔽双绞线后，故障归零。
💡 记住：传感器不撒谎，但供电让它说胡话。
✅ 接地？别只接“地”，要接“好地”。
单点接地≠有效接地。曾有客户抱怨“PROFINET总掉站”，我们拿接地电阻仪一测：柜体接地电阻8.7Ω（国标要求≤4Ω），再一扒地线——竟是用螺丝刀拧进水泥柱钢筋的“野路子”。重打接地极、加降阻剂、做等电位联结后，通讯稳如老狗。
→ 所以，“接地不良”不是玄学，是最朴实的欧姆定律叛逆者。
2.2 控制层：PLC没死，但它正在“灵魂出窍”
如果电气层一切OK，那问题大概率已潜入“逻辑腹地”。这里没有火花，但有更危险的东西：一行错写的定时器、一个没清零的计数器、一次被遗忘的上升沿触发……它们安静得像没发生过，却能让整条产线在凌晨三点准时静音。
🔍 高发雷区预警（速捷维修单TOP5高频病因）：
✅ PLC程序“软崩溃”：
RUN灯亮着，但OB1不扫了；或者OB86（IO访问错误）疯狂刷屏，但没人看诊断缓冲区。常见于：
- 程序中使用了未初始化的指针（尤其SCL/ST语言）；
- FB块递归调用深度超限（西门子S7-1200默认最大16层）；
- 某个FC块里写了MOVE指令把地址搞反，把数据写进了系统存储区……
→ 解法？不是重装固件，而是打开TIA Portal，点开“在线→诊断缓冲区”，找那行带时间戳的红色报错——它比你对象还准时告诉你：“我哪句代码让你心碎了”。
✅ IO模块“装死不响应”：
DI点全黑？DO点无输出？先别拆模块！速捷标准三步：
1️⃣ 查模块状态灯：BUS ERROR？SF红灯？还是“黄绿交替闪得像迪厅灯光师”？
2️⃣ 测底板电压：DP/PA总线电压是否达标？（PROFINET需24V±10%，EtherNet/IP网口PHY芯片供电别低于3.3V）
3️⃣ 换槽位测试：同一模块插到相邻槽位，故障是否转移？若转移→底板或背板总线问题；若不转移→模块真凉了。
⚠️ 注意：某些国产IO模块存在“假死”现象——断电重启无效，必须断电+长按复位键5秒才肯认爹。这不属于故障，属于厂商埋的彩蛋（已列入速捷《非标协议兼容性避坑指南》第7.3条）。
✅ 网络通信“人间失联”：
PROFINET扫描失败 ≠ 网线坏了。更可能是：
- IP地址冲突（两台设备抢同一个IP，谁先上电谁赢）；
- 交换机端口启用了QoS但策略写反，把实时IO包当垃圾流限速了；
- 网络拓扑违规：PROFINET严格要求线型/星型，某客户硬生生拉出个“树+环混合拓扑”，结果一加负载就丢帧……
→ 速捷秘技：用Wireshark抓包时，过滤profinet + error，看是不是满屏RT Class III timeout——那是PLC在绝望呐喊：“我的周期任务，被你们的网络延迟，拖成了跨年项目！”
✅ 安全继电器“戏精附体”：
急停没按，安全门关着，但安全继电器就是不吸合？
→ 先看它“自检灯”：闪烁频率是否符合手册定义？
→ 再查输入侧：所有常闭触点（急停、光栅、安全门锁）是否真的“闭”得严丝合缝？用万用表通断档，挨个量——别信眼睛，信蜂鸣声。
→ 最后翻手册：某些安全继电器带“启动自锁延时”，若首次上电未满足“双通道同步输入”条件，它会默默拒绝上岗，连报警都不给。
💡 真实教训：某包装线停机，查3小时，最后发现——光栅发射端镜头被蜘蛛网糊住，接收端信号衰减87%，安全继电器判定“防护失效”，自动切停。清理蜘蛛网，设备复活。
→ 所以，安全系统最怕的不是暴力破坏，是温柔的灰尘与沉默的虫子。
2.3 机械与执行层：设备不会思考，但它很会“用身体抗议”
再完美的程序，也得靠电机转、气缸推、滚筒送。当“逻辑”和“供电”都坚挺，那就该低头看看——它的手（执行器）、脚（传动机构）、关节（轴承/导轨）、甚至呼吸系统（气源/冷却液），是不是正默默上演《机械版甄嬛传》？
🔍 那些看似“机械问题”，实则暗藏控制伏笔的典型场景：
✅ 伺服过载 ≠ 电机坏了：
先看驱动器报警代码（AL.03？AL.16？），再查：
- 负载是否突增？（比如传送带上突然堆高5倍物料）；
- 刚性匹配是否失调？（增益调太高，系统震得像广场舞音响）；
- 编码器连接是否松动？（差分信号A/B相虚接，位置反馈乱跳，控制器以为“我在太空漂移”，立马抱闸）。
→ 速捷工程师口头禅：“伺服报警前3秒，一定有机械异响。”——听，比看更重要。
✅ 气源压力骤降？先别调减压阀！
查三点组合件：
- 过滤器积水杯满了没？（水堵住气路，压力缓慢下跌，像慢性病）；
- 油雾器滴油嘴堵了没？（润滑中断→气缸密封圈干磨→漏气→压力保不住）；
- 更隐蔽的：某段气管被叉车碾扁了30%，平时够用，一到高速运行就供不上……
💡 小技巧：在气动阀岛出口贴一张便签纸，观察它是否随气流微微颤动——不颤？说明气没来；狂抖？说明气来了但带着水/杂质。
✅ 限位开关“间歇性诈尸”：
今天触发正常，明天失灵，后天又好了？
→ 大概率不是开关坏，是：
- 安装支架松动，撞块每次到位角度偏移0.3mm，刚好卡在动作阈值边缘；
- 接近开关感应面结了一层油膜（尤其食品/制药行业），检测距离缩水40%；
- 或者……它根本不是“限位”，而是被当“原点开关”用，但机械零点因长期振动已偏移，每次回零都差那么一丢丢，累积到第17次，PLC怒而停机。
→ 速捷解决方案：换带LED状态指示的接近开关，并在安装时用激光对中仪校准——毕竟，精度不是省出来的，是校出来的。
✅ 传送带打滑 or 堵料连锁？背后全是逻辑债：
堵料停机，你以为是皮带松了？
→ 可能是：
- 光电开关脏了，误判“有料”；
- 编程时用了“单次触发”而非“延时确认”，物料阴影一闪而过就被记作“持续堵塞”；
- 更绝的是：某客户在输送电机旁装了振动传感器，想防堵料，结果程序里忘了写“振动阈值动态补偿”——夏天皮带热胀，共振频率变化，传感器天天报警……
→ 所以，“机械故障”的根，往往扎在控制逻辑的浅土层里。
最后，送大家一张速捷内部流传的《停机归因金字塔》（非官方，但修过10000+台设备的人类共识）：
顶层（1%）：PLC硬件损坏 / 固件致命缺陷
↑
中间层（12%）：程序BUG / 配置错误 / 网络拓扑违规
↑
基层（68%）：电气接触不良 / 电源质量差 / 接地失效 / 传感器失准
↑
地基层（19%）：机械松动 / 润滑缺失 / 气源含水 / 灰尘油污 / 温度异常
你看，真正需要“换主板”的，不到1%。
其余99%，靠的是：
✔️ 一双不放过锈迹的手，
✔️ 一对听得见异响的耳朵，
✔️ 一颗愿意弯腰看接线端子的脑袋，
✔️ 和一份——来自晋江速捷自动化科技有限公司的底气：
> 我们不卖“万能板”，但卖“万能思路”；
> 不承诺“永不宕机”，但保证“停得明白、修得清楚、防得长远”。
下一站，我们将从“破案”升级为“布防”——
3. 应对策略与预防体系构建：如何让设备，比你还懂自己什么时候要生病？
（温馨提示：请提前备份好PLC程序，以及……你的咖啡续杯计划。）
// ST语言示例（西门子） IF NOT bHeartbeatOK THEN
// 触发报警、记录事件、进入安全状态
DB_Safety.SafetyState := #EMERGENCY_STOP;
END_IF;
