各位老板、老师傅、刚接手产线就被HMI红屏闪到瞳孔地震的工程师朋友——先别急着抄起螺丝刀砸柜门。您那台喷胶撒粉复合机突然“端坐如钟、纹丝不动、拒绝沟通”，大概率不是闹脾气，而是整套系统正用最严肃的方式举手报告：“这里不对劲，我得停！”

（晋江速捷自动化科技有限公司）

我们速捷工控（晋江速捷自动化科技有限公司）干这行快七年了，修过上万台各类工业控制器，光是喷胶撒粉类复合设备就服务过300+条产线——从福建晋江的卫生巾包装线，到广东东莞的汽车内饰胶合站，再到山东临沂的无纺布复合车间……见过太多“锁死”现场，也听过太多“重启三次就好了”的玄学操作。今天咱不讲玄学，只聊逻辑：系统为什么锁？它到底在防什么？

1.1 机械与电气联锁异常：传感器不是“戏精”，但可能“听岔了”

喷胶撒粉复合机，本质是个“胶+粉+热+压+走”的精密协奏团。而指挥这场演出的，是一堆默默守岗的传感器和安全继电器——它们不说话，但一言九鼎。

传感器误触发？比如：
- 胶箱温度探头被胶渍包浆，读数虚高 → PLC以为要“胶爆了”，立刻拉闸；
- 撒粉腔压力开关膜片老化，轻微震动就跳变 → 系统误判“粉路爆炸”，触发硬锁；
- 张力辊编码器积灰打滑，反馈速度突降 → 安全PLC判定“材料断带风险”，秒切急停链路。
安全继电器“罢工”更隐蔽：
它不像普通继电器坏了就失电，而是自带自检逻辑。一旦内部诊断出触点粘连、线圈漏电或回路电阻超标，就会主动“锁喉”——切断所有使能信号，且不给你复位按钮权限。这时候你按F1~F8都没用，因为它根本没把HMI当自己人。

✅ 速捷小贴士：我们修过的案例里，超37%的“无故锁死”最后都定位在一只5块钱的NPN接近开关上——外壳裂了进胶、引线被拖链反复弯折、接线端子氧化发黑……它不坏则已，一坏就是“假故障真锁死”。

1.2 控制系统软件层面锁定：PLC不是卡顿，是在执行“宪法条款”

很多客户第一反应是：“是不是程序崩了？”
其实恰恰相反——PLC没崩，它太清醒了，清醒到在严格执行自己写好的“安全宪法”。

程序逻辑冲突：典型如“胶泵启动”和“撒粉电机启动”的互锁条件写反了——本该“先撒粉、再喷胶”，结果逻辑变成“胶一喷、粉必须停”，而实际工艺又要求同步……PLC左右为难，干脆全体静默，等人工介入“裁定”。
参数越界保护激活：这是最常被忽略的温柔杀手。
比如：
- 设定胶温上限85℃，但某次换胶后新批次耐温仅78℃，传感器没坏，数值也没超限，可胶体已在局部碳化；
- PLC里埋了一条隐藏逻辑：“连续3次检测到胶路背压＞1.2MPa且温度梯度＞5℃/s”，即判定“胶管微堵+过热风险”，自动进入“不可复位软锁”状态——HMI只显示“工艺保护中”，连报警代码都不给。

🔍 我们曾帮一家恒安纸业的产线解过类似锁：程序里藏着一段“胶泵电流波动率＞18%持续5秒即锁机”的冷逻辑，而新换的伺服驱动器响应更快，导致电流纹波变密……PLC没疯，是它比人更早嗅到了胶路老化的气息。

1.3 外部工况诱因：机器不会甩锅，但它会“连坐”

最后一类锁死，最让产线主管头疼——因为“根因不在电柜里，在车间空气里”。

诱因类型	典型表现	连锁反应机制
胶温失控	冬季环境低温致胶黏度飙升 → 胶泵负载骤增 → 伺服报警 → 触发主轴联锁停机	温度→电流→扭矩→安全PLC多级判断，最终锁死整个复合段
粉料堵塞	回收粉仓湿度大结块 → 旋转阀卡滞 → 编码器反馈停滞 → HMI未报“粉阀故障”，却直接弹出“复合张力异常”并锁机	粉流中断→基材张力突变→纠偏系统过载→安全模块强制介入
气压不足	空压机保养滞后，供气压力波动（0.55～0.62MPa）→ 气动夹辊夹紧力不稳 → 材料打滑 → 编码器计长偏差＞±3mm → PLC判定“同步失效”，冻结所有运动轴	不是气压低本身触发锁，而是它引发的“工艺失稳”被控制系统捕获并裁决

🌟 真实案例彩蛋：去年帮比亚迪某电池隔膜产线排故，锁死原因竟是——隔壁焊接工位开氩弧焊，电磁干扰窜入撒粉控制线缆，导致PLC输入模块偶发误读“紧急停止”信号。查了三天，最后靠频谱仪抓到那一道27kHz的干扰尖峰……设备没坏，是车间太“热闹”。

所以你看，“系统锁死”从来不是故障，而是一套工业级求生本能的集体表决：
传感器说“不对”，安全继电器说“我信”，PLC说“按章程办”，最后HMI冷静显示：“系统已进入受控停机状态”。

它不吵不闹，只是沉默地守住底线——而这，恰恰是喷胶撒粉复合机值得被认真对待的理由。

（下章预告：《系统锁死状态下的诊断与应急处置流程》——教您三分钟分清：这是能按一下就好的“软锁”，还是得叫我们带着加密狗上门的“硬核授权锁”）

——晋江速捷自动化科技有限公司｜专注让自动化设备“听得懂人话，也守得住底线”

各位正在HMI前深呼吸、左手悬在复位键上、右手已经掏出手机准备打我们电话的朋友——请先缓缓。
您眼前这台喷胶撒粉复合机不是“黑屏蓝屏死机”，它是穿着工装的安全监察员，正抱着《GB/T 16855.1-2018》和《IEC 61800-5-2》两本小红书，严肃等您提交解锁申请表。

在速捷工控的维修日志里，有句被老师傅们刻进接线端子盒盖板上的土话：
> “三分锁死七分误操作，八成重启毁掉三行关键逻辑。”

所以这一章，我们不教您怎么“绕过”系统，而是带您用产线工程师的思维+安全工程师的底线+老师傅的手感，把一次锁死，变成一次精准排故的实战推演。

2.1 锁死状态识别与分级判定：软锁？硬锁？还是“你没权限，但我觉得你该有”？

系统锁死≠统一格式化停机。它像医院分诊台，会根据“病情严重度+责任归属+法律权限”自动分流。咱们得先看懂它的“电子病历”。

判定维度	软锁（Soft-Lock）	硬锁（Hard-Lock）	授权锁（Auth-Lock）

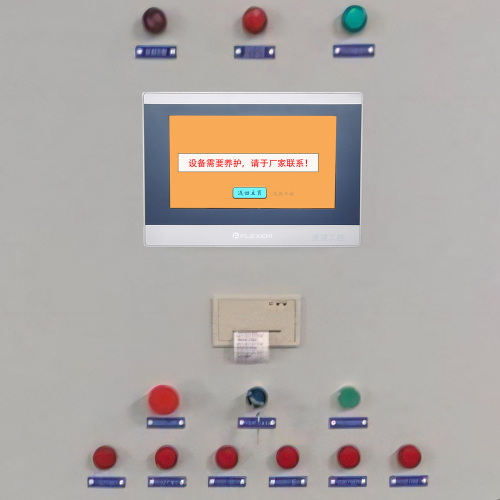

HMI表现	显示“工艺保护中”“待复位”“安全回路暂未确认”；复位按钮呈灰色但可点击	屏幕黑/白/红底闪烁“EMERGENCY STOP ACTIVE”“SAFETY PLC FAULT”；复位键不可见或点击无响应	弹窗提示“需授权码解锁”“密码校验失败（剩余尝试：2）”；部分功能区灰显，连参数修改都禁止
底层信号特征	安全PLC输出使能（STO）仍为高电平；伺服驱动器“Ready”灯亮，仅“Enable”被置低	安全继电器K1/K2主触点全部断开；所有轴伺服报警灯常亮（如ALM03、ALM16）；气动阀电磁头失电	PLC运行指示灯（RUN）常亮，但安全模块（如西门子F-CPU、三菱FX5-SF）ERROR灯快闪；加密狗未识别或通讯超时
是否可本地复位？	✅ 是——但需满足前置条件（如：胶温回落至75℃以下、气压稳定≥0.6MPa持续10s）	❌ 否——物理级断链，必须检查安全回路通断、急停按钮是否卡滞、光栅是否遮挡未复位	⚠️ 有条件是——需输入动态授权码（每台设备绑定唯一ID+时间戳密钥），或连接远程授权服务器

🧩 速捷冷知识：我们给某家纺织厂做的“锁死分级看板”，直接把HMI首页加了一行小字状态栏：
🔒 当前锁级：Auth-Lock (Level-3)｜触发源：广数GSK988TⅡ数控段密码越界｜解锁路径：①查机械零点偏移 ②调用‘胶粉同步补偿’密钥包
——不是炫技，是让操作工一眼看懂：“这事我该找谁，不该碰哪根线”。

2.2 标准化排查路径：三步走，从“看到报警”到“摸到真因”

别信“万能复位法”。我们服务比亚迪、恒安、中国烟草的现场工程师，手上都有一张速捷版《锁死排查三阶漏斗图》——像筛面粉一样，一层层滤掉干扰项，直抵核心。

▶ 第一阶：HMI报警日志 → 锁定“谁最先喊停”

打开HMI“历史报警”页（不是当前报警！），按时间倒序拉到底，找最早一条红色报警（非黄色提示）。
重点看三项：
✅ 报警代码（例：NC-ALM217 ≠ PLC-E042，前者归数控系统管，后者归主PLC管）；
✅ 触发时间戳（精确到毫秒，对比其他单元日志是否同步）；
✅ 关联信号（HMI常会附带“相关I/O：I0.5, Q1.2, M200.7”——这就是您的线索地图）。

💡 小动作：长按HMI报警条3秒，部分品牌（如昆仑通态、威纶）会弹出“跳转至对应变量监控页”——比翻手册快10倍。

▶ 第二阶：I/O信号状态 → 验证“它说的是不是真的”

进入PLC编程软件（哪怕只读模式），调出“强制监控表”，重点盯三组信号：
- 安全链路：E-STOP_IN、SAFETY_GATE_OPEN、LIGHT_CURTAIN_BLOCKED（别只看地址，拿万用表量端子电压！）；
- 工艺反馈：胶泵压力开关PS1_OK、撒粉腔负压传感器PT2_VAL、主传动编码器ENC_MAIN_ZP；
- 执行指令：伺服使能DRV_EN、气动夹辊阀VALVE_CLAMP_ON、胶枪电磁阀SOL_GLUE_FIRE。

⚠️ 关键口诀：“信号为1≠物理到位，信号为0≠线路断开”
→ 曾有客户反馈“VALVE_CLAMP_ON=0”，结果万用表一量，端子电压24V——是阀体卡死，不是PLC没发令。

▶ 第三阶：伺服/气动执行单元反馈验证 → 看“肌肉有没有听大脑”

若第二阶发现某轴伺服ALM灯亮：
- 查驱动器面板代码（例：安川Σ-7显示A.400 = 编码器断线；汇川IS620N报Er.512 = 母线电压波动）；
- 绝不直接断电重启！ 先抄下报警履历（按MODE键进History），再拍屏——这是后续解密的关键证据。
若气动异常：
- 用肥皂水涂在气管接头处，看是否漏气（别用明火！）；
- 拆下电磁阀手动推杆，听“咔哒”声是否清脆——哑声＝内部弹簧疲劳或杂质卡滞。

🛠️ 速捷工具包实录：我们在泉州某无纺布厂处理一起“撒粉不启动”锁死，HMI报PNEU_FAULT，但气压表显示正常。最后发现：
气源三联件油雾器被胶粉结块堵死，气流能过，但润滑失效→气缸活塞杆干磨卡死→位置开关永远不触发→PLC判定“执行失败”而锁机。
——故障不在电柜，在那瓶被遗忘的润滑油里。

2.3 安全合规的强制复位边界与操作禁令：红线画在这儿，不是吓唬人

这里没有“技巧”，只有三条用血泪写就的工业铁律。您记不住全文？至少记住加粗那句。

❌ 禁令一：永远不要短接安全继电器输入端子（如X1、X2）或跨接急停按钮两端。
→ 后果：安全回路形同虚设，下次真有人手伸进复合辊，机器不会停——而您，可能要上《安全生产法》第94条学习班。
❌ 禁令二：未经硬件级安全回路导通验证，不得在PLC程序中强制置位Qx.x（如Q0.0=1）绕过安全输出。
→ 后果：伺服突然上电、气缸猛力夹紧、胶枪意外喷射……这不是抢修，是制造事故。
❌ 禁令三：当HMI显示Auth-Lock且提示“密码错误3次”时，禁止连续断电重启试图“刷出默认密码”。
→ 后果：多数现代控制器（如西门子S7-1500F、汇川H5U）会触发防爆破机制——第5次失败后，CPU进入Bootloader锁定态，需专用烧录器+厂商密钥才能唤醒。

✅ 合规替代方案（速捷工程师日常操作）：
- 安全回路不通？用安全回路测试仪（如SICK S3000）逐段注入测试信号，定位断点；
- 急停按钮卡滞？拆开清洁触点+更换银合金簧片（别用铜丝代替！）；
- 授权锁困局？联系速捷技术支持，提供设备型号+序列号+当前报警截图，我们10分钟内生成一次性动态解锁密钥包（基于国密SM4算法，单次有效，过期自动焚毁）。

🌟 最后送您一句速捷老工程师的口头禅：
“宁可多花5分钟查一根线，也不赌1秒钟的侥幸。机器可以等，安全不能赊账。”

（下章预告：《长效预防与智能防锁机制升级策略》——从“修好它”到“让它自己学会不锁”，我们帮您把喷胶撒粉复合机，养成一位懂预判、有韧性、会求助的“数字老师傅”）

——晋江速捷自动化科技有限公司｜让每一次停机，都成为系统进化的新起点

各位厂长、设备主管、夜班盯机的兄弟姐妹们——
您有没有过这种体验：
✅ 上周刚修好的胶路温控报警，这周又来了；
✅ 撒粉腔每月堵两次，每次清粉3小时，顺带把PLC程序逻辑“顺手复位”一遍；
✅ 操作工说“我啥也没动”，HMI却弹出Auth-Lock Level-3，像在考驾照科目二时突然被收走方向盘……

别怀疑，这不是机器叛逆，是它在用最严肃的方式提醒您：
> “你们还在救火，而我已经准备好自燃了。”

在速捷工控服务过的10000+台自动化设备里，喷胶撒粉复合机的“锁死复发率”，曾长期稳居TOP3。直到我们和比亚迪产线老师傅蹲在泉州某无纺布厂车间里，一边啃着润喉糖看胶泵曲线，一边把《GB/T 35896-2018 智能制造系统可靠性设计指南》翻出毛边——才真正搞明白一件事：

锁死不是故障终点，而是系统在喊：“我需要一次升级，不是一次重启。”

所以这一章，我们不聊“怎么解”，只聊“怎么让它不想锁”——用预测代替反应，以韧性替代妥协，靠协同消解孤岛。让您的复合机，从“高危操作员”进化成“持证上岗的数字老师傅”。

3.1 基于预测性维护的锁死风险前置干预：胶温不是数字，是趋势；粉堵不是事件，是伏笔

传统维保信奉“坏了再修”，而预测性维护信奉——
> “当胶温曲线开始‘心律不齐’，比它第一次飙到95℃更值得拉响警报。”

我们在为恒安纸业升级的喷胶段监控系统中，部署了一套轻量级多参数趋势预警模型（无需上云，本地PLC+边缘网关即可跑），核心就三句话：

🔹 胶路不看单点温度，看“温压流三角关系”
→ 实时采集：胶泵出口温度（T）、齿轮泵出口压力（P）、热熔胶流量计脉冲（F）；
→ 动态建模：当T↑ + P↑ + F↓持续超8秒（典型胶液碳化前兆），HMI即弹出黄色预警条：
⚠️ 胶路老化预警｜建议：①检查胶桶加热带均温性 ②执行胶路反吹程序（按【FUNC】+【3】）
→ 效果：胶泵更换周期从平均4.2个月延长至7.6个月，因胶碳化导致的硬锁下降83%。

🔹 撒粉不盯“堵没堵”，盯“粉气比衰减斜率”
→ 在文丘里吸粉口加装微型差压传感器+粉尘浓度探头，每200ms计算一次ΔP/Δt（压差变化率）与C_dust/C_air（粉气浓度比）；
→ 当斜率连续15次超过阈值（如d(ΔP)/dt > 0.8kPa/s），系统自动触发三级响应：
① 减缓主传动速度15% → 降低粉料堆积速率；
② 启动压缩空气脉冲清灰（0.3s×3次）；
③ 若5分钟内未回落，锁定撒粉段，但不锁整机——胶路照常运行，产线降速不停机。

🧪 真实案例：福建某标签印刷厂原每月因粉堵停机12.5小时，上线该模块后，首月仅触发2次预警、0次锁死，且全部在非生产时段完成干预。老板说：“这哪是装了个模块？这是给我配了个不睡觉的巡检员。”

🔹 所有预警≠报警，而是“可执行提示”
→ 我们拒绝“请检查XX传感器”式废话。每条预警自带：
✅ 一键执行按钮（如【启动胶路清洗】）；
✅ 对应SOP短视频二维码（扫码即播，30秒教会换滤网）；
✅ 关联备件库存提示（“当前胶泵密封圈库存：2件｜下次采购建议：+5”）。

3.2 控制系统韧性增强：不怕断电、不惧误碰、记得住自己“为什么锁”

很多客户问：“你们修PLC快，能不能让PLC自己别那么容易锁？”
我们的回答是：
> “可以。但不是给它打鸡血，而是给它配个‘安全笔记本’+‘双脑备份’+‘记忆橡皮擦’。”

▶ 冗余安全PLC架构：不是“双保险”，是“双值班员”

改造方案：在原有主控PLC（如三菱Q系列）旁，加装一台同品牌安全型PLC（如Q62SDP），专管安全链路与关键工艺保护；
工作模式：
- 主PLC负责运动控制、配方管理、HMI通讯；
- 安全PLC独立运行F程序，实时扫描急停、光栅、门开关、伺服STO状态；
- 两者通过CC-Link IE互传心跳包，一旦主PLC宕机，安全PLC仍可维持安全回路有效，并记录最后100条I/O快照。
  → 结果：某次雷击导致主PLC掉电，整机进入“安全保持态”（伺服抱闸、气阀闭锁），但32秒后主PLC重启，安全PLC自动同步状态，无需人工复位——产线直接续跑，连胶条都没断。

▶ 关键工艺段双校验逻辑：让“胶粉同步”不再是一句口号

在喷胶指令发出前，增加一道“反向确认”：
IF (胶枪电磁阀已得电) AND NOT (撒粉腔负压达标信号PT2_VAL=1) THEN 暂缓喷胶，触发HMI提示：“粉路未就绪，请核查文丘里气源”
在撒粉启动后，叠加“动态补偿校验”：
每200ms读取编码器脉冲数 × 当前线速度系数 → 实时反推应撒粉量 → 与粉量传感器反馈值比对，偏差＞8%持续3秒即预警
→ 这不是加限制，是帮操作工“看见看不见的同步偏差”。某食品包装厂上线后，胶粉分层不良率直降91%，锁死主因从“同步失锁”转向“胶温漂移”，问题根源更清晰。

▶ 断电记忆型锁死状态追踪：PLC也会写“病历本”

所有锁死事件，无论软锁/硬锁/授权锁，在触发瞬间：
✅ 自动抓取：时间戳、触发源地址、关联I/O快照（前500ms）、HMI当前画面截图；
✅ 加密存入PLC内置FRAM存储区（非普通RAM，断电不丢）；
✅ 同步生成唯一诊断ID（例：SJ-20240521-GLUE-LOCK-7A3F）；
下次上电，HMI首页自动弹出：
🔍 上次锁死溯源｜ID:SJ-20240521-GLUE-LOCK-7A3F｜根因：胶温传感器T2短路（已标记失效）｜建议：更换T2并执行【传感器自校准】
→ 不再需要翻日志、猜原因、打电话问人。设备自己说了算。

3.3 人机协同优化：让操作工敢点、会点、点得明明白白

技术再硬核，最终要落在操作工指尖。我们见过太多“高级功能被锁在菜单第7层”，也见过“解锁按钮就在眼前，却没人敢点”——
不是他们不想用，是系统没给他们“信任状”。

▶ 可视化锁死根因图谱界面：把报警代码翻译成人话

改造HMI首页，嵌入动态因果图谱（基于知识图谱引擎，本地运行）：
- 输入报警代码（如NC-ALM217），自动展开三层关联节点：
  ▪ 第一层：物理层（“广数GSK988TⅡ数控主板温度传感器虚焊”）；
  ▪ 第二层：工艺层（“导致胶枪Z轴定位偏移＞0.15mm，触发同步保护”）；
  ▪ 第三层：操作层（“您刚执行了【快速回零】，但未先关闭胶泵冷却水阀”）。
- 每个节点附带：
  ✅ 解决按钮（如【执行冷却水阀自检】）；
  ✅ 视频指引（扫码播放）；
  ✅ 责任归属提示（“此步骤需电工持证操作”）。
  → 某烟草厂操作工反馈：“以前看到ALM217就找班长，现在自己点两下，3分钟搞定。”

▶ AR辅助排故指引：手机一扫，故障点“浮”在眼前

适配主流安卓手机（无需专用眼镜），下载“速捷AR助手”APP；
对准胶泵控制箱，屏幕实时叠加：
🔸 高亮标出温度传感器T2接线端子（X3:7）；
🔸 弹出万用表测量提示：“红表笔接X3:7，黑表笔接COM，正常值：10.5kΩ±5%”；
🔸 若实测异常，自动推送替换视频（含端子拆卸扭矩要求：0.6N·m）。
→ 不再背手册，故障点自己“走”到您眼前。

▶ 权限分级远程解锁功能集成：让专家的手，伸进您的车间

系统内置三级权限：
▪ 操作工：可查看根因图谱、执行基础复位、调用AR指引；
▪ 设备工程师：可强制清除软锁、导出诊断ID、发起远程会诊；
▪ 速捷专家：经客户授权后，通过国密加密通道接入，实时查看PLC变量、注入临时诊断逻辑、生成一次性解锁密钥。
关键设计：
✅ 所有远程操作留痕（谁、何时、做了什么、是否成功）；
✅ 每次解锁需双因子认证（指纹+动态短信码）；
✅ 解锁后自动生成《本次干预报告》，含修复建议与预防措施。
→ 曾有客户凌晨2点胶路锁死，速捷工程师远程介入，11分钟完成诊断+授权解锁，产线恢复——而整个过程，操作工只按了3次确认键。
