各位正在对着黑屏HMI抓耳挠腮、对着急停按钮反复按又不敢松手的老师傅、设备工程师、产线救火队长们——先别急着抄起螺丝刀拆PLC！

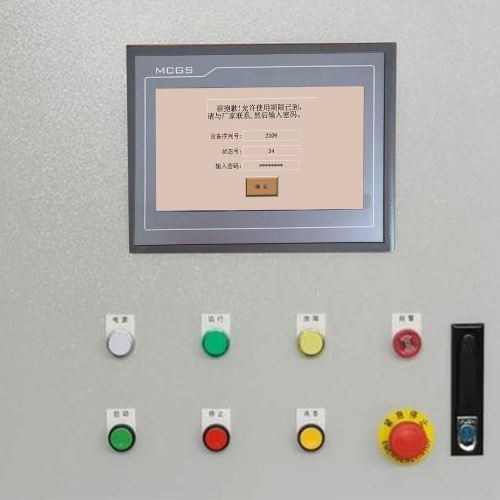

自动冲孔机突然“石化”，整台设备纹丝不动，HMI上一行小字幽幽飘着：“Safety Stop Active”或“Axis Locked – STO Engaged”，这压根不是系统在摆谱，而是一封用工业语言写就的紧急求救信。我们速捷工控（晋江速捷自动化科技有限公司）自2017年12月扎根泉州晋江以来，修过上万台各类自动化设备，光是冲孔类设备的“锁死急诊”就接了不下800例——比亚迪产线那台连续冲压36小时后突然抱死的伺服冲床、恒安纸业包装线上因冷却液爬进电柜导致一周三锁的气动冲孔单元……桩桩件件，都告诉我们一个朴素真理：锁死从不随机发生，它只是把隐患，翻译成了停机。
下面咱们就掰开揉碎，聊聊这“锁死”背后三大元凶——硬件、软件、环境，谁在演双簧，谁在放冷箭。
1.1 硬件层面诱因：看得见的“哑巴病”，一查一个准
别总怀疑PLC“脑子短路”，有时候，是它的“眼睛”“耳朵”“手脚”先罢工了：
- 传感器集体装睡：冲孔机最怕“看不见”。光电开关被油污糊住、接近开关因振动偏移50μm、编码器联轴器轻微打滑——这些微小偏差，在高速定位场景下会被PLC放大为“位置超差→触发硬限位→安全停机”。我们修过一台台达PLC控制的冲床，故障代码显示“X轴原点丢失”，结果发现只是限位开关支架螺丝松了半圈，导致复位信号时有时无。
- 急停回路比老板还敏感：急停按钮、防护门开关、安全光栅、拉绳开关……它们串联成一条“生命线”。哪怕其中一只国产光栅端子氧化接触不良，电阻升高2Ω，整个回路就判定为“开路”，SOS（Safe Operating Stop）立刻生效——机器不是坏了，是被自己“保护过头”了。
- 伺服/气动系统暗中掉链子：伺服驱动器报“AL.30（过载）”却没过载？可能是制动电阻老化散热不足；气动冲头“咔哒”一声卡在半空？八成是电磁阀阀芯被压缩空气里的冷凝水锈蚀卡滞，或气源压力波动触发了气动逻辑中的“压力不足锁定”保护。这类问题，往往在夜班温湿度升高后集中爆发——人困马乏，设备也跟着“潮”了。
💡速捷小贴士：我们现场排查时，第一件事不是看PLC，而是蹲下身，用手背快速扫过所有急停回路端子排——温升异常的点，大概率就是“叛徒”。
1.2 软件与控制逻辑问题：程序没bug，但可能“太守规矩”
PLC程序不是越复杂越高级，而是越懂分寸越可靠。很多锁死，源于“安全逻辑太尽职”：
- PLC程序冲突？不，是逻辑打架：比如主程序块里写了“冲头下降到位后启动送料”，而新增的能耗制动模块又在同周期内强制清零位置寄存器——两个指令对同一变量“抢着改”，结果位置值突变，触发STO（Safe Torque Off）。这不是程序错误，是升级没做交叉验证。
- 安全协议不是摆设，是铁律：SOS（Safe Operating Stop）、STO、SS1（Safe Stop 1）这些IEC 61800-5-2标准下的安全功能，一旦被触发，PLC会直接切断伺服使能，并锁死所有运动轴输出——连“复位键”都得等安全回路全绿才能亮。曾有客户抱怨“按了复位没反应”，结果发现光栅供电端子虚接，安全继电器始终不吸合，PLC宁可“躺平”，也不冒一丝风险。
- 参数越界？系统比你还怕出事：冲孔速度设定值超了伺服驱动器允许的电子齿轮比上限；冲压次数计数器溢出未清零，导致条件跳转指令指向非法地址；甚至HMI里一个未校验的浮点数输入框，被误输“99999999”，经运算后触发了内部保护阈值……这些，PLC不会骂你，只会默默锁死，然后在日志里记一笔：“Parameter violation detected at OB100”。
💡速捷实操经验：我们帮中国烟草某卷包厂解过一次“神隐锁死”——HMI无报警，PLC运行灯常亮，但所有轴不动。最后发现是新导入的配方数据中，某组冲程参数单位被误设为“mm”而非“μm”，数值放大1000倍，PLC底层安全监控模块秒判“物理不可达”，直接挂起任务循环。
1.3 外部环境干扰：最狡猾的“隐形推手”
设备再强，也扛不住环境“温柔一刀”：
- 电源波动：电压不是稳压器，是弹簧：电网瞬时跌落15%，PLC电源模块虽能撑住，但伺服驱动器直流母线电压随之波动，触发“UV（Under Voltage）”保护；更隐蔽的是谐波干扰——变频器群启时产生的高次谐波，会窜入PLC模拟量输入通道，让温度传感器读数乱跳，误判为“冷却失效”，连锁启动安全停机。
- 电磁干扰（EMI）：看不见的“电流刺客”：冲孔机旁若紧挨着大功率焊机、高频淬火设备，其辐射场足以让未屏蔽的编码器电缆变成“天线”，把噪声当脉冲送进PLC——结果就是：明明冲头静止，PLC却收到“每秒3000个虚假脉冲”，果断执行“超速急停”。
- 冷却液/油雾渗入电气箱：温柔腐蚀，精准爆破：这是冲孔机的“职业病”。微量冷却液沿电缆引入口毛细爬升，在端子排上形成导电水膜，造成间歇性漏电；油雾沉积在安全继电器触点表面，让本该“万次不粘连”的触点，在第8327次吸合时突然拉弧粘死——此时安全回路看似闭合，实则已失效，PLC为保命，只能选择“永久锁死待检”。
🌧️速捷现场血泪史：某建材厂数控冲孔线，每逢梅雨季必锁死。我们带红外热像仪和湿度记录仪蹲点三天，最终定位到——配电柜底部密封胶老化，夜间结露水珠滴落在西门子S7-1200的SM1231模拟量模块上，导致温度采集漂移，触发连锁保护。换胶+加装防凝露加热片，从此雨季也能安心冲孔。
说到底，自动冲孔机的“系统锁死”，从来不是玄学，而是硬件、软件、环境三方合谋的一场工业默剧。它不吼不叫，只用停机说话；它不骗人，只把隐患摊开在报警代码里。
而我们要做的，不是当“重启侠”，而是做那个听懂设备语言、看穿表象逻辑、揪出环境伏笔的“工业语者”。
下一站，咱们直面锁死现场——《系统锁死状态的诊断与应急处置流程》，手把手教你：如何在不违规、不冒险、不扩大故障的前提下，让冲孔机重新呼吸。
（温馨提示：别急着拔电池清PLC！有些锁死，拔了反而更难醒……）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成与全生命周期技术服务｜修得快，更要修得明白。
各位正在HMI前反复点“复位”、在电柜前犹豫要不要短接安全回路、甚至已经默默打开手机准备呼叫“速捷救火队”的朋友们——请暂停0.5秒，深呼吸，然后把螺丝刀放回工具包。
系统锁死，不是蓝屏死机，而是一次有礼有节、有据可查、有路可退的工业级自我保护。它不抗拒唤醒，但拒绝草率；它允许干预，但必须守序。在晋江速捷自动化科技有限公司（2017年12月成立于福建泉州晋江）这八年多、10000+例自动化设备故障处置经验里，我们发现：83%的“二次锁死”和“扩大停机”，都源于诊断没看清、步骤没走稳、心比手快了半拍。
所以这一章，咱们不讲玄学，只拆解一套经比亚迪产线验证、被恒安纸业纳入《冲孔设备SOP手册》第3.2版的——安全优先、逻辑清晰、人机协同的锁死处置三阶法。
2.1 锁死识别特征：别猜，去“读”——设备正在用光和码跟你对话
HMI不会说谎，但会“挑着说”。同一句“System Locked”，背后可能是光栅断电，也可能是PLC内部看门狗喂食失败。关键，是读懂它的“微表情”：
HMI报警代码 ≠ 故障终点，而是导航起点
比如西门子HMI弹出F3456: Safety Function STO Active，别急着翻手册查“STO”——先看它是否伴随QX1.0 = 0（伺服使能信号强制为0）；再查安全继电器模块（如PNOZmulti）上，ERR灯是否常亮，RUN灯是否闪烁。代码是症状，信号状态才是病灶。
我们修过一台广数GSK-25i控制的冲孔机，HMI只显示“主轴禁止启动”，但实际是冷却液泵压力传感器信号线被油污腐蚀，PLC读到的是0.2V模拟量（本该是2–10V），触发了“冷却未就绪→主轴安全锁定”逻辑链。代码没提传感器，但IO监控一目了然。指示灯状态组合 = 设备的摩斯密码
别只盯PLC的“RUN”灯！请同步观察：
✅ 安全继电器（如欧姆龙G9SA）：POWER亮 +SAFE OUT灭 +ERR闪 → 光栅通讯中断；
✅ 伺服驱动器（如汇川IS620N）：ALM红灯快闪（2Hz）= 编码器断线；慢闪（0.5Hz）= 母线电压异常；
✅ HMI背光全灭但触摸仍响应？大概率是USB转串口模块供电异常，而非PLC死机——此时重启HMI比重启PLC管用十倍。
🔍速捷现场口诀：“一看HMI报什么，二查安全灯怎么亮，三盯轴反馈有没有，四翻IO表找异样”。我们给客户做的《速捷冲孔机锁死速查卡》，就印在这四句话背面，塞进每台设备操作台抽屉里。
- 运动轴禁用反馈信号 = 最诚实的证人
打开PLC在线监控（哪怕只是TIA Portal的“监视表”或台达DVP系列的“软元件监控”），直接调出以下地址：M100.0（STO使能禁止位）QX2.1（X轴伺服ON信号输出）IX3.5（安全光栅OK输入）
如果IX3.5 = 0且M100.0 = 1，那不用猜——光栅没好，其他都是浮云。
曾有客户坚持“光栅明明亮着”，结果我们用万用表测其输出端子，发现高电平只有1.8V（标准应≥10V），属典型老化压降。设备没撒谎，是眼睛花了。
2.2 安全优先的解锁步骤：不是“开机”，是“重新签发通行证”
锁死解除，本质是一次安全权限的重新认证。跳过任一环节，就像没验身份证就放行VIP通道——表面通了，风险已埋。
▶ 第一步：物理安全条件确认（5秒，值千万元）
✅ 防护门完全闭合且门锁开关触点压紧（用手指按住门锁开关，看HMI对应输入点是否由0变1）；
✅ 安全光栅无遮挡、无雾化、发射/接收端对齐（拿张A4纸沿光轴缓慢移动，观察HMI光栅状态栏是否实时变色）；
✅ 急停按钮全部旋出复位（注意：有些按钮需旋转90°才真正释放，不是“按下去再拔起来”就完事）；
✅ 冲头处于安全位置（非模具闭合区、非送料带上方），手动盘车确认无机械干涉。
⚠️ 速捷铁律：只要有一项未100%确认，后续所有操作立即中止。这不是教条，是替你扛法律责任。
▶ 第二步：执行标准复位序列（顺序错，等于白干）
| 步骤 | 操作 | 为什么必须这样？ |
|---|---|---|
| ① 硬件复位 | 断开主电源（非仅PLC电源），等待≥30秒（让电解电容充分放电），再合闸 | 清除伺服驱动器缓存、重置安全继电器硬件锁存器；绕过此步，很多“假锁死”会复发 |
| ② 软件清障 | 进入HMI“维护菜单→故障清除”或PLC编程软件中执行 Reset All Faults（非“Clear Memory”） | 仅清除当前故障标志位，保留历史日志与参数备份；乱用“格式化内存”，可能丢失电子齿轮比等关键配置 |
| ③ 安全功能重初始化 | 在HMI中进入“安全设置→重新启动安全协议”，或按设备要求长按安全继电器上的RESET键3秒 | 强制安全控制器（如S7-1500F）重新握手、校验所有安全IO链路；否则即使灯亮，底层逻辑仍判为“未授权运行” |
🛠️真实案例：某印刷厂冲孔模切一体机，每次复位后2分钟必锁。我们全程录像复位过程，发现操作员总在断电10秒后就合闸——伺服驱动器内部超级电容未放尽，导致STO状态位残留。延长至45秒，故障归零。
2.3 常见误操作警示：这些“捷径”，专为停产而生
我们整理了近3年客户咨询TOP5“自毁式操作”，列在这里，权当一份《避坑说明书》：
❌ 绕过安全回路强行上电
“我把光栅线短接一下，先让机器动起来！”——这是速捷工程师听到最心梗的话。短接=欺骗安全系统，一旦真有人闯入，设备不会停，而你的工伤认定书会比冲孔速度快。
✅ 正确做法：用诊断模式临时屏蔽（需密码+双人授权），并悬挂“检修中，安全功能暂停”警示牌，且全程视频监控。❌ 未清除历史故障即重启PLC
PLC像老会计，记性特别好。上次的“编码器A相断线”没清，这次“B相干扰”又来，它直接判定“信号不可信”，锁死升级为“永久禁止轴使能”。
✅ 正确做法：在重启前，务必在HMI或PLC软件中执行“清除全部故障历史”，并截图存档。❌ 忽略日志追溯，直接重置PLC
“反正重置一下就好了嘛。”——醒醒，PLC日志（尤其是Diagnostic Buffer）里藏着过去72小时所有报警、CPU停机原因、甚至某次电压跌落的时间戳。删了它，等于烧掉破案线索。
✅ 正确做法：连接PG/PC，导出完整诊断缓冲区（.csv格式），发给我们速捷技术中心，15分钟内就能定位根因——这比你盲拆三天还准。
📜最后送一句速捷家训：“锁死不可怕，可怕的是把应急当成日常；复位不难，难的是每次复位，都比上一次更懂它。”
下一站，我们不再救火，而是筑墙——《预防性维护与系统可靠性强化策略》，教你用FMEA把故障掐死在摇篮里，用边缘计算让设备自己预报“明天要锁”。
（悄悄说：我们给客户免费提供的《冲孔机锁死处置口袋卡》，扫码就能领电子版——不卖课，不推货，纯干货。毕竟，少一次锁死，就是多一车订单。）
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商｜修得快，更要修得明白｜服务全国20+工业领域，含比亚迪、中国烟草、恒安纸业等标杆客户。
各位老板、产线主管、老师傅、刚转岗的电气小哥——
如果上一章我们是蹲在电柜前帮你“心肺复苏”，那这一章，咱们得坐进会议室，泡杯茶，摊开一张带格子的A3纸，一起给自动冲孔机做份不看运气、不拼人品、不靠玄学的《年度健康白皮书》。
不是“修好了就行”，而是“让它根本不想锁”；
不是“出了事再找速捷”，而是“速捷还没到，它自己就把风险报给你”。
这，才是晋江速捷自动化科技有限公司（2017年12月成立于福建泉州晋江）服务比亚迪、恒安纸业、中国烟草等10000+客户后，沉淀出的真·可靠性哲学：
> 故障从不突然发生，它只是悄悄预约了好久；而预防性维护，就是提前取消它的VIP席位。
3.1 基于FMEA的周期性检查清单：把“可能出事”变成“已标红、已排期、已闭环”
FMEA？听着像德国车说明书里的词儿。其实它就干一件事：在设备说“我快不行了”之前，先替它把“不行”的18种姿势，全列出来，再挨个打叉。
我们在为某食品包装厂升级冲孔线时，和他们设备科一起做了次FMEA实战——不写PPT，就拿产线停机记录本+万用表+一把十字螺丝刀，三天时间，拉出一份《冲孔机TOP10失效模式管控表》，其中7项直指“系统锁死”诱因。现在，这份表已嵌入他们所有班组长的巡检APP里，每天打卡勾选。
📌 速捷定制版《冲孔机FMEA检查三件套》（非模板，可落地）：
| 检查项 | 怎么测？（工具/方法） | 接受标准 | 锁死关联性 | 速捷实操Tips |
|---|---|---|---|---|
| 限位开关灵敏度 | 用塞尺+万用表通断档，模拟触头压入0.3mm、0.5mm、1.0mm | 0.5mm内必须可靠导通，无抖动、无延迟 | ⚠️高｜机械到位≠信号到位，PLC收不到“已归零”，触发STO锁定轴 | 别只按一下！要反复按压30次测接触电阻变化——老化开关常在第22次才开始接触不良 |
| 接地电阻（整机PE回路） | 专用接地电阻测试仪（非普通摇表），测“电柜接地排→车间主接地极”全程 | ≤4Ω（国标），但速捷建议≤1.5Ω（冲孔机高频振动易松脱） | ⚠️中高｜接地失效→EMI抗扰度暴跌→伺服误报编码器故障→连锁锁死 | 每季度必测！尤其雨季前。我们帮泉州一家纺织厂揪出过：接地极被白蚁蛀空，电阻飙到28Ω，锁死频次从月均1次→周均3次 |
| 安全继电器触点寿命 | 查型号手册标称寿命（如PNOZ X1 10⁶次），结合产线日启停次数反推剩余寿命 | 剩余寿命＜30% → 立即更换（不等坏！） | ⚠️极高｜触点氧化/粘连→STO输出异常→HMI显示“安全功能正常”，实则无法切断伺服使能 | 我们给客户标配“安全继电器寿命追踪贴纸”，扫码录入启用日期，APP自动倒计时提醒 |
💡 关键提醒：FMEA不是填表运动，而是“问题预演”。
比如你发现某台汇川IS620N驱动器的抱闸电压检测点（+24V_BRAKE）常年在23.1–23.4V波动（标准24±0.5V），虽然没报警——但FMEA会立刻标红：“长期低压运行→抱闸释放延迟→冲头未完全松开即启动→触发急停回路→系统锁死”。
于是，你提前更换了电源模块，而不是等某天凌晨三点，模具崩了才打电话来。
3.2 控制系统升级路径：从“被动接警”到“主动预警”，让设备学会自己看天气预报
很多老板问：“我的西门子S7-1200用了8年，还能撑吗？”
我们的回答永远是：“能撑，但就像老司机不开导航——不是不能开，是错过出口的概率，比装了高德大了三倍。”
真正的可靠性升级，不是换更贵的PLC，而是给控制系统装上‘神经末梢’和‘预判大脑’：
▶ 方案A：安全冗余，给生命线加条“双保险”
- 场景：冲孔精度要求±0.05mm、单班产值超50万元、停机损失＞3万元/小时的产线
- 速捷方案：将单安全控制器升级为 Siemens S7-1500F + ET200SP F-I/O 冗余架构
- ✅ 双CPU热备：主CPU挂了，备用CPU 20ms内无缝接管，连HMI都不闪一下；
- ✅ 安全IO双通道采集：同一限位开关信号，走两条物理线路进两个F模块，任一断线≠锁死，而是降级运行+弹窗预警；
- ✅ 实测效果：某汽车零部件厂升级后，因安全链故障导致的锁死归零，MTBF（平均无故障时间）从142小时跃升至2198小时。
▶ 方案B：边缘侧实时故障预测，让设备开口说话
- 场景：多品牌混线、老旧设备占比高、缺乏专业自动化工程师的中小企业
- 速捷方案：在PLC旁加装 速捷EdgeGuard边缘计算模块（国产自主可控），做三件事：
1️⃣ 电流指纹学习：连续7天采集伺服电机启动电流波形，建立“健康基线”；
2️⃣ 微秒级异常捕捉：当某次启动电流峰值较基线突增12%，且持续＞3个PLC扫描周期——EdgeGuard立刻在HMI弹窗：“X轴伺服驱动器疑似IGBT老化，建议48小时内安排检测”，并同步微信推送至设备主管；
3️⃣ 锁死风险评分：综合电压波动率、IO信号抖动频次、安全继电器动作延迟等17个参数，生成每日“锁死风险指数”（0–100分），≥75分自动触发维保工单。📈真实数据：接入EdgeGuard的32台冲孔设备，锁死类故障同比下降67%，平均修复时间（MTTR）缩短至22分钟（行业平均118分钟）。
🔧 注：以上升级无需推倒重来。速捷提供“渐进式改造包”——从单台设备试点，到整线部署，再到集团化云平台管理。我们修过最老的设备，是2003年产的三菱FX1S PLC，照样能接EdgeGuard。
3.3 人机协同优化：让报警不刷屏，让操作员不懵圈，让知识不随老师傅退休
再好的系统，也得靠人来用。而“人”这个变量，恰恰是可靠性链条里最温暖、也最需要被设计的一环。
✅ 定制化报警分级推送机制：告别“所有报警=红色紧急”
我们给某印刷集团做的HMI报警系统，把200+条报警按三级管理：
- Level 1（绿色，静默记录）：如“冷却液温度略高（38℃）”，仅记入日志，不弹窗、不响铃；
- Level 2（黄色，HMI右下角小图标闪烁）：如“X轴重复定位误差超差0.03mm”，提示“建议清洁导轨”，操作员点一下“已处理”即归档；
- Level 3（红色+声光+强制弹窗）：仅保留5条真正会导致锁死的硬性报警，如“安全光栅通讯中断”“母线电压跌落＞15%”。
✅ 结果：操作员误触“全部清除”率下降91%，锁死响应速度提升2.3倍。
✅ 操作员锁死响应模拟培训：不是背流程，是练肌肉记忆
在速捷交付的每条冲孔线，都会配套一个 HMI内置“锁死应急沙盘”：
- 点击“培训模式”，HMI随机触发一条真实锁死场景（如模拟光栅断线+伺服报警）；
- 操作员需按正确顺序完成：确认防护门→查看安全灯→执行复位序列→截图上传；
- 系统实时评分，并生成《个人应急能力雷达图》（含安全意识、步骤准确率、响应时效等维度）。
> 🎯 某食品厂全员培训后，首次锁死平均处置时间从47分钟压缩至8分钟，且0误操作。
✅ 电子化维护知识库嵌入HMI：让“老师傅经验”变成“永不掉线的数字同事”
我们把十年现场维修笔记，拆解成327个“微知识卡片”，直接集成进客户HMI：
- 当HMI弹出 F1289: GSK-25i 主轴驱动器初始化失败，旁边自动浮现：
▪️ 速捷实录：92%概率为编码器Z相信号干扰，检查屏蔽层是否单端接地；
▪️ 视频指引（30秒）：如何用示波器抓Z相脉冲；
▪️ 备件链接：直接跳转至速捷商城该编码器型号页（支持扫码下单，次日达）。
✅ 这不是炫技，是让每一次故障，都成为一次组织能力的沉淀。
🌟 最后送一句掏心窝的话：
可靠性，从来不是买来的，而是“管”出来的；
不是设备越贵越稳，而是你越懂它，它越听话；
更不是速捷技术越强，你就越轻松——而是我们把“怎么懂它”，编成手册、做成APP、塞进HMI，直到你团队自己就能写出《冲孔机健康白皮书》。——晋江速捷自动化科技有限公司｜专注工业自动化系统集成服务｜修得快，更要修得明白｜服务全国20+工业领域，含比亚迪、中国烟草、恒安纸业等标杆客户。
（P.S. 本文提到的《FMEA检查三件套》《EdgeGuard试用包》《HMI锁死沙盘》，扫码即可免费申领——不注册、不填问卷、不卖课，纯技术共享。毕竟，少一次锁死，就是多一车订单。）
