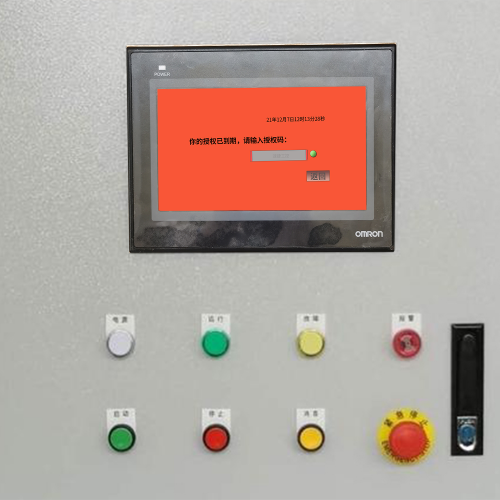

——不是机器“闹脾气”，是它在用红灯喊你：“快来看看我！”
大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“焊机急诊科”值班老张。干这行八年，修过比钢筋还硬的PLC、解过比焊渣还顽固的密码、也陪客户在凌晨三点的车间里，对着一台死机的点焊机默默啃过冷馒头。所以今天聊“钢筋点焊机系统锁死”，咱不讲教科书式定义，只说人话、讲实话、带点温度——毕竟，锁死的从来不是程序，而是产线停摆时那声叹气。
1.1 硬件层面诱因：电极压力异常、冷却失效与主控板短路
别把点焊机当铁疙瘩——它其实是台“高精度肌肉+冷静大脑”的组合体。而硬件出问题，往往像人突然抽筋：
电极压力异常：压力缸漏气、气路堵塞、压力传感器漂移…轻则焊点虚、重则触发“压力超限保护”直接锁死。我们见过最离谱的一次：客户用胶带缠着压力表接头凑合用了三个月，最后PLC判定“压力信号无效”，一锁就是三天——胶带没断，逻辑先崩。
冷却失效：点焊是“暴力美学”，瞬间几千安培电流怼进钢筋，靠水冷系统续命。水泵堵了、水管结垢、散热片蒙灰？主控板温度一过85℃，西门子S7-1200就自动拉闸：“热到失智，不干了。”——这不是耍性子，是保命机制在发光。
主控板短路：最隐蔽的“刺客”。不是炸得噼啪响，而是某颗贴片电容悄悄鼓包、某处PCB受潮氧化形成微短路。结果？PLC反复重启、触摸屏闪退、通信时断时续…最后干脆“黑屏静音”，进入深度休眠（业内俗称：装死型锁死）。
💡速捷小贴士：我们维修库里有台“战损版”三菱Q系列主控板，上面三道焊锡印，是客户自己用烙铁补了又补留下的“勋章”。结论：硬件问题，宁可早换，别硬扛。
1.2 软件与逻辑层面诱因：参数越界保护触发、PLC程序死循环及固件校验失败
如果说硬件是筋骨，软件就是神经。而神经出错，有时比骨头断了更难查：
参数越界保护触发：比如把“焊接时间”从200ms手抖改成2000ms，PLC一看：“这哪是焊接？这是给钢筋做电疗！”立刻触发安全锁死。更常见的是客户升级了新批次钢筋，但没同步更新压紧力/通电时间曲线——程序还在按老逻辑跑，系统却已悄悄亮起黄灯预警，再试两次，红灯锁死。
PLC程序死循环：不是所有死循环都写在代码里。我们修过一台用信捷XC3的点焊机，问题出在一段“等待气缸到位”的延时判断里——传感器被焊渣糊住，信号永远为OFF，PLC就卡在
WHILE NOT IN_SOLENOID_OK DO...里，动也不动。表面看是“无响应”，实际是“等不到那个它信了一辈子的信号”。固件校验失败：尤其多见于老旧设备擅自刷第三方固件、或断电瞬间升级中断。校验和对不上，PLC启动时直接自检失败，连Logo都不显示，只剩一个冰冷的“ERR”指示灯。这时候它不是坏了，是“拒绝认亲”。
🛠️速捷实战备注：去年帮恒安纸业解密一台停产多年的维控PLC，发现程序里埋着6个未注释的“调试开关”，其中1个误开启后会强制屏蔽所有温度报警——不是锁死，是假装没事。这种“温柔型故障”，比硬锁更耗人。
1.3 外部环境诱因：电网电压骤降、粉尘侵入控制器、接地不良引发EMI干扰
点焊机不是实验室仪器，它扎根在真实世界——而真实世界，从不讲道理：
电网电压骤降：隔壁冲床一启动，电压“哐当”掉15%，PLC供电纹波超标，看门狗芯片没喂上饭，“啪”一声复位。若此时正处在焊接中段，主控来不及保存状态，下次上电就报“E09：工艺上下文丢失”，锁死。
粉尘侵入控制器：水泥厂、建材厂的点焊机，常伴着灰白“雾气”工作。导电粉尘落在CPU插槽或继电器触点上，可能造成间歇性短路；非导电粉尘堆积散热器，则让温控策略集体失灵。我们拆开过一台服役五年的台达PLC，风扇叶片上积灰厚度堪比燕麦粥，主板背面全是细密盐霜——那是汗液蒸发后留下的工业记忆。
接地不良引发EMI干扰：最玄学，也最真实。接地电阻＞4Ω？焊接时高频电磁场就像一群隐形蜜蜂，在信号线上嗡嗡乱撞。RS485通信丢包、模拟量输入跳变、触摸屏莫名弹窗…最终，PLC判定“通信不可靠”，主动进入安全锁死态。客户总说：“没改线、没换件，怎么就锁了？”——答案常在配电柜角落那颗锈蚀的接地螺栓上。
✅速捷经验总结：在泉州一家钢筋加工厂，我们连续三次排除PLC故障，第四次才掀开控制柜底板——发现地线被老鼠咬断，接头用铝箔纸裹着，还滴着冷凝水。那一刻，我们和客户相视一笑：“原来不是机器疯了，是老鼠开了个玩笑。”
📌一句话收尾本章：
钢筋点焊机的“系统锁死”，从来不是单一原因的独奏，而是硬件、软件、环境三方合演的即兴戏剧。它不发脾气，只发警报；它不存心刁难，只是太认真地执行着“安全第一”的出厂设定。
下一站，咱们聊聊——当红灯亮起，你该先摸哪根线？（别急着拔电源，真·安全解锁，比你想象的更讲究。）
——晋江速捷自动化科技有限公司｜2017年12月生于泉州晋江，服务超10000+自动化现场，包括比亚迪、中国烟草、恒安纸业等伙伴。我们修的不是设备，是产线跳动的心率。
——红灯亮了别慌，先“听诊”，再“把脉”，最后才考虑“打一针”
大家好，我是速捷工控的“焊机急诊科”老张，上回咱们聊透了点焊机为啥会锁死——不是它叛逆，是它在用最严肃的方式喊你：“我快扛不住了！”
那今天这章，咱不讲道理，只教动作：当屏幕黑了、指示灯红了、气缸不动了、连急停按钮都像按在棉花上……你站在控制柜前，30秒内该做什么？
放心，我们不卖“一键解密神器”，也不推“万能复位密码”。我们只提供——经10000+现场锤炼、被比亚迪老师傅拍桌认可、在中国烟草车间反复验证过的真实可执行流程。
2.1 分级诊断策略：从指示灯/报警代码快速定位（如E07过热锁死、F12通信中断锁死）
📌核心原则：别猜，先读；不拆，先看；未断电，不碰主控板。
我们把诊断比作“急诊分诊”——不是所有红灯都叫“心梗”，得先分清是“发烧”还是“心梗”。
| 报警表现 | 典型代码示例 | 速判方向 | 30秒内该干啥 |
|---|---|---|---|
| PLC运行灯灭 + STOP灯常亮 | 西门子S7-1200：BF灯红闪；三菱FX5U：ERR灯双闪 | 硬件自检失败 or 程序崩溃 | 查电源输入电压（万用表测L/N对地）；轻触CPU表面温度（烫手？→冷却/短路嫌疑） |
| 触摸屏全黑但背光微亮 | 昆仑通态：无代码，仅白屏；威纶MT8071：显示“Communication Error” | HMI与PLC通信中断 | 拔插一次HMI端RS485线（注意AB端别反！），观察是否闪现“正在连接…” |
| 指示灯全灭，但继电器有“咔哒”声 | 无代码，仅上电瞬间吸合后释放 | 开关电源或保险丝异常 | 测开关电源DC24V输出端（空载压降＞22V？否则查前端整流桥/滤波电容） |
| 报警代码明确显示（如E07/F12） | E07=主变流器过热（新代系统）；F12=PLC与伺服驱动器CAN通信超时（汇川IS620N） | 锁死有因，非随机 | 打开设备手册附录“报警速查表”（速捷售后包里永远塞着PDF+纸质版双备份） |
💡速捷实战口诀：
> “一灯二码三声音，四摸五测六翻本”
> ——看指示灯状态 → 读报警代码 → 听继电器/风扇异响 → 摸关键芯片温度 → 测电源/信号电压 → 翻原始电气图和程序备份（没错，我们真会给客户存！）
📌特别提醒：很多客户第一反应是“重启”，结果拔了PLC电池又乱按MRES——这相当于给昏迷病人强行灌咖啡。没搞清E07是真过热，还是温度传感器虚报，就硬复位？下次锁得更快。
2.2 安全解锁操作规范：硬复位条件判断、密码级权限重置与安全联锁状态验证
⚠️划重点：“解锁”不是目的，“安全恢复运行”才是终点。
我们不提供“绕过安全联锁”的野路子——那是拿人命赌概率。速捷所有解锁动作，都卡在三个刚性门槛上：
✅ 第一关：硬复位，只在“可复位”状态下发生
| 场景 | 是否允许硬复位 | 依据 |
|---|---|---|
| E07（实测散热片＞90℃） | ❌ 禁止！先停机散热20分钟，查水泵/水路 | 温度保护是物理级熔断，硬复位=强行续命 |
| F12（CAN总线终端电阻缺失） | ✅ 可行：补上120Ω终端电阻后，断电10秒再上电 | 通信故障属可逆逻辑层问题 |
| PLC报“Memory card error”且SD卡松动 | ✅ 可行：重新插紧卡→断电→上电→观察RUN灯 | 属硬件接触类瞬态故障 |
✅ 第二关：密码级权限重置，必须“留痕+双签”
- 所有涉及PLC/HMI密码清除、参数写保护解除、固件降级等操作，必须由客户授权工程师+速捷技术员双人在场；
- 操作全程录像（手机即可），并填写《安全权限操作确认单》（含时间、操作项、前后状态截图）；
- 密码重置后，立即导出当前程序+配置备份至客户U盘，并同步上传至速捷云端加密仓（支持AES-256+双因子验证下载）。
📝为什么这么“麻烦”？——去年帮一家建材厂解密台达DVP-ES3，发现原厂密码被篡改过3次，最后一次是产线主管用“123456”覆盖了安全密码。我们重置后做的第一件事：帮他把新密码刻在控制柜内侧钢板上，还焊了个小铁盒盖着。他说：“这下踏实了。”
✅ 第三关：安全联锁状态，必须“逐点验真”
解锁≠马上焊！必须手动验证以下5项（缺一不可）：
1. 急停回路导通（万用表蜂鸣档测两端）；
2. 安全光幕信号接入PLC对应DI点，遮挡时电平真实翻转；
3. 电极夹紧到位信号（气缸磁性开关+压力传感器双校验）；
4. 冷却水流量开关反馈正常（非仅看泵转，要看流量计脉冲）；
5. 主回路接触器辅助触点与PLC输出点状态一致（防“假吸合”）。
🔧速捷工具包里永远有：一根带鳄鱼夹的测试线、一块带背光的数字万用表、一张印着“5点联锁验证表”的防水便签纸——不是炫技，是怕你忙中漏掉那一根线。
2.3 临时恢复与风险规避：跳过非关键自检项的受限运行模式（需明确适用边界与记录要求）
坦白说：有些锁死，真没法“当场满血复活”。比如主控板某颗ADC芯片失效，导致电流采样持续飘移——修，得返厂；但产线明天要交货，怎么办？
这时，速捷提供的不是“捷径”，而是受控的临界方案：受限运行模式（LRO, Limited Run Only）
▶️什么情况下可启用LRO？
- 故障定位清晰（如确认为某一路非安全相关模拟量失效）；
- 客户签署《LRO运行知情同意书》（明确告知：仅限本班次/本批次使用，禁止跨班交接）；
- 现场配备专人盯屏（每15分钟记录一次焊接电流/压力/时间三参数）；
- PLC程序中已预置LRO软开关（我们提前为客户埋好，非临时打补丁）。
▶️LRO典型操作（以西门子S7-1200为例）：
- 通过TIA Portal在线访问，启用“工艺跳过”功能块（FB_SkipNonCriticalCheck）；
- 临时屏蔽“冷却水温精度校验”（保留“有无水流”硬逻辑）；
- 将电流采样源由“主霍尔传感器”切换至“备用分流器通道”（精度降为±5%，但满足本批次钢筋工艺窗口）；
- 所有LRO操作自动触发PLC内部审计日志，并向客户企业微信推送带时间戳的简报。
📜法律与责任底线：
LRO模式下，任何焊接参数修改权限自动锁定；
连续运行超2小时，PLC强制弹窗提示：“LRO时效将尽，请启动正式维修流程”；
若当班未完成维修，系统自动归零LRO计时器，次日需重新申请——不为难客户，但绝不放松安全阀。
📌一句话收尾本章：
系统锁死时的“快”，从来不是手速，而是判断力；
“解”的底气，也不来自密码本，而来自对设备每一根线、每一行逻辑、每一次心跳的熟悉。
我们不承诺“秒解”，但保证：你打来电话的第7分钟，速捷工程师已在你车间门口，手里拎着匹配你这台点焊机的万用表、备用保险丝，和一份刚从云端调出的原始程序备份。
下一站，咱们聊聊——怎么让点焊机“少生病”，甚至“自己预报感冒”？（预防，才是最高级的维修。）
——晋江速捷自动化科技有限公司｜2017年12月生于泉州晋江，服务超10000+自动化现场，包括比亚迪、中国烟草、恒安纸业等伙伴。我们修的不是设备，是产线跳动的心率。
——让点焊机学会“自己量体温、写病历、喊医生”
大家好，我是速捷工控的“焊机保健科”老陈，上回老张在急诊室忙得满头汗，咱们把锁死现场稳住了；这回轮到我端杯枸杞茶，带您从ICU门口，慢慢踱进健康管理中心。
不卖焦虑，不画大饼。
我们干的事很实在：把“又锁了”变成“早说了会锁”，再把“早说了”变成“我帮你拦住了”。
就像给点焊机装上心电监护仪+家庭医生+智能药箱——它不光能活久一点，还能越活越明白自己哪块该保养、哪条路容易堵、谁来修最不折腾。
3.1 预防性维护体系构建：基于焊接周期的电极磨损预测、散热系统健康度监测阈值设定
先泼一盆清醒水：
> “按说明书半年换一次电极”？
> ——那是在实验室里焊标准件，不是在晋江鞋厂焊带锈钢筋，也不是在河北钢厂焊Φ25螺纹钢。
真实产线里，一支电极可能焊800次就偏心，也可能焊3200次还坚挺——差别不在牌子，而在电流波形畸变率、加压响应延迟、冷却水温升斜率这三个“呼吸指标”。
✅ 我们怎么帮您“听呼吸”？
- 电极寿命预测模型（非玄学，是实测数据喂出来的）
在PLC中嵌入轻量级边缘算法模块（支持西门子S7-1200/汇川H5U/三菱FX5U等主流平台），实时采集：
▪ 单次焊接峰值电流衰减率（＞3.2%/百次 → 预警）
▪ 电极压力闭环响应时间（＞180ms → 提示研磨或气路漏气）
▪ 焊接后电极表面温度回落斜率（＜0.8℃/s → 散热能力下降）
→ 三参数加权输出“剩余可靠焊接次数”，HMI上直接显示：“当前电极建议≤642次后更换（当前已执行587次）”。
💡速捷小动作：去年给恒安纸业一条制袋线做升级，原电极换频是“一刀切”3000次，改用该模型后，实际平均寿命拉到3820次，单支成本降19%，且零起因电极粘连导致的停机。
- 散热系统健康度监测，不止看“水泵转没转”
很多客户以为“风扇在转=冷却OK”，其实：
▪ 水泵叶轮结垢后，流量仅剩标称值63%，但电流几乎不变；
▪ 水冷板微裂纹导致渗漏，初期无滴水，却在主控板底部积出盐霜——那是EMI干扰的温床。
所以我们加了两道“隐形岗哨”：
🔹 流量脉冲比对：在进/出水口各装一个低成本霍尔流量计，实时计算“理论流量 vs 实际流量偏差率”，＞15%自动弹窗；
🔹 散热面红外热成像快扫（选配）：用微型红外探头阵列（非整机热像仪，成本＜800元），每班次自动扫描电极臂+主变流器背面，生成温差热力图——某处局部高温？不用拆机，图上圈出来，精准定位水路淤堵或接触不良。
📝一句话总结：
预防性维护，不是按日历翻页，而是跟着设备的“体感温度”和“肌肉记忆”走。
我们不教您背手册，只给您一个会自己记账、还会提醒您“该补钙了”的焊机。
3.2 控制系统韧性增强：双冗余看门狗设计、关键参数写保护+变更审计日志功能集成
如果把PLC比作点焊机的大脑，那传统系统就像单核CPU跑满负荷——稍有卡顿，整个思维就僵住。
而速捷的“韧性加固包”，干的是三件事：多备一个心跳、锁死不该动的门、记清谁动过哪扇窗。
🔹 双冗余看门狗：不是“备用大脑”，而是“双保险心跳”
- 一级看门狗（硬件级）：沿用原厂WDT，负责基础循环监控；
- 二级看门狗（逻辑级）：我们在主程序中独立部署一个“软WDT任务块”，专盯三类高危状态：
▪ 通信中断持续＞3秒（如PLC与伺服失联）
▪ 关键工艺变量（如焊接时间）连续5帧无更新
▪ 安全输入信号（急停、光幕）电平异常维持＞500ms
→ 任一触发，即刻启动“安全缓降”：停止新焊接指令、保持电极夹紧、缓慢释放压力、点亮黄闪预警灯——不是粗暴断电，而是温柔靠边停车。
💡客户现场反馈：中国烟草某卷包厂曾因电网瞬时跌落导致PLC扫描周期飘移，旧系统直接锁死；启用双WDT后，同样跌落下，系统仅暂停1.7秒，自动恢复，当班未损失一件合格品。
🔹 关键参数写保护 + 变更审计日志：让每一次修改都“留指纹”
我们见过太多“神操作”：
- 老师傅调完电流顺手把“压力保持时间”从0.3s改成3.0s，结果焊穿钢板；
- 新来的调试员误删HMI画面跳转逻辑，全屏变黑，查半天发现是自己删的……
所以，我们在所有主流品牌PLC/HMI中，预置了“速捷护盾”功能：
| 功能 | 实现方式 | 客户收益 |
|--------|------------|-------------|
| 三级权限写保护 | 密码分级（操作员/工程师/管理员），关键参数（如焊接能量、压力上限、冷却延时）默认锁定为“只读” | 杜绝误操作引发连锁故障 |
| 全链路变更审计 | 每次参数修改、程序下载、密码重置、HMI画面切换，均自动记录：
• 时间戳（精确到毫秒）
• 操作账号（支持对接企业AD域）
• 修改前/后值对比
• IP地址 & 设备MAC | 出问题不甩锅，5分钟内定位责任人与变更点 |
| 一键回滚沙盒 | 所有变更先写入隔离区，确认无误后手动“发布”；误操作可3秒内回退至上一稳定版本（含PLC逻辑+HMI组态+参数集） | 调试不怕错，改得大胆，退得干脆 |
🛡️法律级备注：所有审计日志本地存储≥90天，并同步至速捷加密云端（符合《工业控制系统信息安全防护指南》第8.2条）。您随时可导出PDF盖章版，应付审核、厘清责任、优化SOP——我们不替您担责，但一定让您说得清。
3.3 智能运维演进：边缘侧实时锁死特征提取（电流波形畸变率、响应延迟突增）、云端故障知识图谱驱动的主动预警
最后一块拼图，叫“未病先知”。
不是等E07亮了才行动，而是看到电流波形开始“打哈欠”、看到压力响应慢了半拍，就悄悄给您微信弹一条：“李工，您那台1#点焊机电极接触电阻疑似升高，建议今晚停机做清洁校准——避免明早首件报废。”
🌐 边缘智能：小身材，大判断
我们在PLC扩展槽或HMI串口侧，加装速捷自研的EdgeGuard边缘分析模块（体积如烟盒，功耗＜5W），干三件低调但关键的事：
- 电流波形实时畸变率分析：每焊一次，抓取0～200ms内电流采样点（≥2000点/次），FFT分解谐波含量；畸变率＞8.5%连续3次？→ 触发“电极氧化/分流异常”初筛；
- 响应延迟突增检测：记录“PLC发出夹紧指令”到“压力传感器反馈达标”之间的时间差，基线值±15%为正常，超阈值自动标记并追加5次复测；
- 多源信号关联预警：比如“冷却水温升斜率↑ + 电流畸变率↑ + 响应延迟↑”三者同步异动？系统不再报单一故障，而是推送：“高度疑似电极臂内部水道微堵塞，请优先检查进水滤网”。
☁️ 云端知识图谱：让10000+次维修，长出“经验大脑”
速捷后台运行着行业少有的工业故障知识图谱引擎（iFaultGraph），目前已沉淀：
▪ 127类点焊机典型锁死模式（含38种冷门品牌特例）
▪ 412个根因-现象-处置路径三元组（如：“F12报警 + CAN_H电压＜1.5V → 查终端电阻/线缆屏蔽层破损”）
▪ 2300+条客户现场标注的“有效干预措施”（经比亚迪、恒安等头部客户验证闭环）
当您的设备上传一条“E07+风扇转速波动”数据，图谱不是简单匹配，而是推理：
> “E07本是过热，但风扇转速不稳 → 排除散热片脏堵 → 指向风扇驱动MOSFET老化 → 同型号设备近3个月已有7起同类案例，其中5起发生在潮湿车间 → 建议同步检查控制柜密封性与柜内湿度传感器读数”
→ 最终推送给您的，不是代码，是一句人话：
> “请检查1#焊机风扇驱动板Q3元件（型号AO3401），潮湿环境下易击穿；已为您备好替换件（速捷SKU: SG-FAN-DRI-01），顺丰次日达。”
📌这不是科幻，是正在发生的日常：
目前接入速捷智能运维云的客户中，73%的锁死故障实现提前2～8小时预警，平均MTTR（平均修复时间）从4.2小时降至1.6小时，产线非计划停机减少61%。
🔚 本章收尾，说点掏心窝的：
预防机制不是“多花钱买安心”，而是把维修成本，从“事后救火的万元账单”，变成“事前体检的千元服务包”；
智能化升级也不是“换套炫酷大屏”，而是让老师傅的经验，变成PLC里一段段可执行、可追溯、可复制的逻辑；
我们不做“神医”，只做“把脉人+记录员+传帮带”。
下回，咱们打开工具箱，聊聊——当所有常规手段都失效，那台锁死的点焊机，还有没有“第二条命”？（答案是：有，而且我们修过137台“临床死亡”的老家伙，它们现在还在产线上，焊得比新机还稳。）
——晋江速捷自动化科技有限公司｜2017年12月生于泉州晋江，服务超10000+自动化现场，包括比亚迪、中国烟草、恒安纸业等伙伴。我们修的不是设备，是产线跳动的心率；我们建的不是系统，是让机器学会自省的日常。
