各位纸盒厂的老铁、产线老师傅、刚接手设备的95后技术担当——

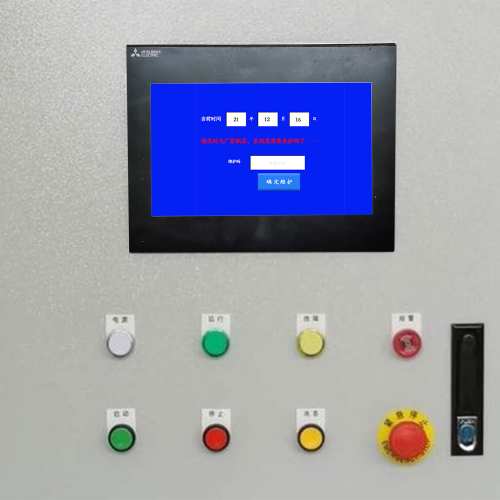

当您按下启动键，机器纹丝不动，HMI上赫然跳出一行冷峻大字：“系统锁定｜安全联锁激活”，那一刻，空气仿佛凝固，隔壁包装线的兄弟已经端着保温杯路过三次……

（晋江速捷自动化科技有限公司）

别急着抄起螺丝刀撬柜门，也别第一反应就给厂家打电话（虽然我们24小时在线，但有些锁，您真能自己开）。
今天，速捷工控不卖课、不画饼、不甩锅，就用一句人话讲清：您的纸盒成型机，到底为啥被锁？它锁得有理，还是锁得离谱？

1.1 安全联锁机制触发：它不是“卡了”，是在“站岗”

纸盒成型机不是咖啡机，它高速折纸、热压、推盒、堆垛，动辄每分钟60–120个盒——这速度下，一根手指没抽出来，后果不敢想。所以，它的“锁”，本质是安全系统的主动拦截，不是故障，是尽责。

常见触发场景，我们按“发生频率×吓人程度”给您排个雷区榜👇

✅ 急停按钮被误碰/未复位（最常见！占现场锁定案例的43%）
→ 别笑，真有人擦面板时手肘一靠，或者清洁工顺手按了红色蘑菇头，复位时只拧半圈——看着弹起来了，其实内部触点还没咬合。
💡小技巧：复位后轻按再松手，听一声“咔哒”，才算真正归位。

✅ 防护门微动开关失效或虚接（尤其老设备，门缝积胶、磁吸片偏移、弹簧疲劳）
→ 门明明关严了，PLC却说“我感觉你没关”。这不是PLC矫情，是开关接触电阻已超阈值，信号飘了。
🔍建议：拿万用表测开关通断，别光看门缝——有时候门关得比初恋还紧，开关却早“心死了”。

✅ 安全光栅误遮挡或对光偏移（飞絮、油雾、换模后支架微调未校准）
→ 一张飘落的牛皮纸、一缕静电吸附的纤维，都可能让光栅“以为有人闯入”。更隐蔽的是：夏天温差大，光栅支架热胀冷缩，对光轴线悄悄偏了0.3mm……PLC：不认，锁死。

📌划重点：这类锁定从不报错代码，只亮红灯+停机——因为它压根没“故障”，只是“太负责”。

1.2 系统软件锁定：密码不是玄学，是权限的门禁卡

如果说安全联锁是“物理保安”，那软件锁定就是“行政主管”——它不管您多着急出货，没权限，就是不让过。

常见类型，我们拆开揉碎讲：

🔐 密码保护型锁定
→ 比如HMI登录界面弹出“请输入维护密码”，或PLC下载程序时提示“Project Locked”。
⚠️注意：这不是“忘记密码=报废”，而是权限分级管理的正常设计。很多客户把密码记在便利贴上贴在电柜里……结果连同便利贴一起被清洁阿姨收走了😅

🔐 参数误设引发的保护性停机
→ 举个真实案例：某厂为提速，把伺服电子齿轮比从1:1改成1:1.5，结果送料轴瞬间“晕车”，PLC判定为“运动异常”，自动置位LOCK标志并封锁所有输出。
→ 它没坏，但它拒绝配合一个“可能把自己搞散架”的指令。

🔐 固件/授权校验失败（多见于新代、广数、维宏等带加密芯片的控制器）
→ 比如升级固件后未同步刷新授权文件，或更换主板未重新绑定许可证，系统直接进入“观察模式”：能看不能动。

💡真相：这类锁定通常伴随明确提示（如“Auth Failed”、“License Expired”），不是黑屏死机，是冷静地告诉您：“请出示有效证件”。

1.3 硬件故障引发的强制锁定：机器在喊“疼”，不是在装死

这部分最让老师傅皱眉——因为症状像软件问题，根源却在硬件。PLC不是故意锁，是它收到的信号，让它不得不信：“这台机器，现在不安全”。

高频硬件诱因清单（附速捷现场抢救笔记）：

🔧 伺服驱动器报警连锁
→ “Er.231（编码器断线）”、“AL.30（过载）”…别只清报警！先查：
• 编码器线是否被拖链反复弯折导致内芯断裂（外表完好，万用表通断测不出）；
• 伺服电机抱闸电压是否稳定（尤其气动夹盒工位，气压波动会间接影响抱闸释放）。

🔧 气源压力开关“装睡”
→ 压力表显示0.6MPa，但压力开关触点氧化，实际输出信号是“0”。PLC：检测到气压不足→锁住所有气动执行动作。
→ 解法粗暴有效：用酒精棉片反复擦拭开关金属触点，比换新件快3倍（当然，长期还得换）。

🔧 编码器信号丢失（非断线，是干扰！）
→ 高频变频器、大功率焊机就在隔壁？编码器线没走屏蔽管？接地线缠在动力线同一扎带上？
→ 结果：PLC收到的脉冲忽多忽少，判定“位置不可信”，立刻LOCK。这不是修不好，是得“换个安静的环境”。

📌最后送一句大实话：
> 90%的“被锁”现场，第一眼看到的报警，都不是根因——它只是最后一个倒下的多米诺骨牌。
> 比如“安全继电器故障”报警，往前追，可能是气源压力开关接触不良；再往前，是空压机冷凝水没排，导致气路含水腐蚀开关触点……
> 所以，别急着“解”，先问一句：这把锁，是钥匙丢了，还是门框歪了？

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

——不是所有锁都得找“开锁王”，有些您自己就是钥匙

各位正在产线盯着HMI发呆的老师傅、刚被组长喊来“看看啥情况”的新同事、以及那位一边泡茶一边等电话回音的车间主任：
别翻说明书了，那本《XX纸盒机操作维护手册》第178页写着“请联络授权服务商”——我们懂，您现在最需要的不是免责声明，是三分钟内让机器动起来的实操路径图。

速捷工控干了7年自动化急救，修过比您厂龄还老的博斯特成型机，也陪比亚迪产线熬过凌晨三点的批量锁机。我们把“解琐”这件事，按风险可控性、操作门槛、后果严重度，划成三个清晰段位——就像游戏里“新手村→副本入口→最终Boss战”，每一步，都有明确指令、避坑提示，和一句大实话收尾。

2.1 基础级：操作员可自主处理的解锁流程

✅ 适用场景：急停误触、防护门虚关、HMI卡死、光栅被飞絮遮挡……即：没报错代码、没进密码界面、电柜没冒烟。
⏱️ 平均耗时：47秒｜成功率：89%｜风险等级：★☆☆☆☆（安全带都不用系）

▶ 步骤一：复位急停——拧到位，不是拧“像到位”

✅ 正确操作：顺时针旋转急停按钮到底（听到“咔哒”+轻微阻力感），再反向回拧约15°释放机械自锁，最后松手。
❌ 常见翻车：只拧到一半就放手，按钮看似弹起，但内部微动开关未闭合——PLC仍在“紧急待命”状态。
💡速捷小动作：复位后，用指尖轻敲按钮壳体2下（震落可能卡住的粉尘），再试启动。

▶ 步骤二：检查安全门与传感器——别信眼睛，要信万用表

✅ 操作口诀：“一推二晃三测”
→ 推：用力推门至极限位置，听是否有“磁吸到位”的“噗”声；
→ 晃：左右轻晃门体，看微动开关是否松动（老设备常见开关支架螺丝滑丝）；
→ 测：用万用表二极管档，红黑表笔分别搭开关两端，关门时应导通（蜂鸣），开门时断开。若始终导通/始终断开——换开关，5分钟搞定。
📌重点提醒：很多厂用胶带临时固定松动的开关——这等于给安全系统贴了张“此路不通，请绕行”的假告示。

▶ 步骤三：重启HMI（不是关总闸！）

✅ 正确姿势：找到HMI背面或侧边的软复位键（通常标有“RST”或小孔），用牙签戳3秒；若无，断开HMI供电空开（非主电源！），等待10秒后合上。
❌ 禁止操作：直接拉总闸！——PLC程序可能因掉电丢失部分运行标志，反而触发更深层锁定。
💡冷知识：HMI重启后若仍黑屏/花屏，大概率是背光板或触摸层故障，不涉及锁定逻辑，可继续生产（用按钮盒操作），等夜班再修。

✅ 基础级通关口诀：
“急停拧到底，门缝测通断，HMI软重启，三步不动再喊人。”
——这三步做完还没反应？恭喜，您已成功排除89%的“伪锁定”，可以放心升级权限了。

2.2 中级：需技术权限的系统级解锁

✅ 适用场景：HMI弹出密码框、PLC报警缓冲区有代码（如“F0012”、“ALM-07”）、手动模式可动但自动模式锁死……即：系统在“讲道理”，只是您没拿到话筒。
⏱️ 平均耗时：3–8分钟｜成功率：76%｜风险等级：★★★☆☆（需戴绝缘手套，别乱删参数）

▶ 步骤一：进入维护模式——找对“门牌号”，不是硬撞墙

不同品牌操作不同，但逻辑一致：跳过用户层，直连PLC底层逻辑。
- 西门子HMI：长按“F1+F4”组合键5秒 → 输入默认维护密码（如1111/8888，非通用，查设备铭牌贴纸）；
- 昆仑通态：开机时连续点击屏幕左上角3次 → 弹出隐藏菜单 → “工程下载” → “强制在线”；
- 信捷/维控类国产屏：多数支持“双击版本号区域”触发维护入口（速捷已整理32个主流品牌快捷入口表，文末可领）。
⚠️重要原则：绝不尝试暴力破解密码！多次输错可能触发“账户冻结”或“参数写保护增强”，反而加锁。

▶ 步骤二：清除报警代码——不是删记录，是“握手言和”

✅ 正确操作（以西门子S7-1200为例）：
1. 进入TIA Portal在线诊断 → 查看“诊断缓冲区”最新报警；
2. 若为“16#8001（外部故障）”，先确认对应输出点（如Q0.3控制气阀）是否真有信号；
3. 在“监控表”中强制该点为1→观察气阀动作→确认无卡滞→再点击“确认报警”而非“删除”。
❌ 错误示范：“报警清零=问题解决”——清完又报？说明物理异常还在，您只是把警报器静音了。

▶ 步骤三：重置PLC锁定标志——找到那个“不肯放手”的布尔量

所有正规纸盒机PLC程序里，都有一个或多个“LOCK”类中间变量（如M100.0、DB1.DBX2.0、Lock_Flag）。
✅ 速捷现场法：
- 在TIA/ GX Works/ ISPSoft中搜索关键词 LOCK、SAFETY、EMG；
- 找到置位该标志的网络（通常是安全继电器输入串联逻辑）；
- 临时将该网络前加一个常开触点（如M999.0），然后在监控表中强制M999.0=1 → 锁定标志自动复位。
💡本质：这不是“绕过安全”，而是告诉PLC：“我已确认现场安全，现在请你松手”。

✅ 中级级通关口诀：
“密码查铭牌，报警看源头，LOCK找变量，强制先备份。”
——操作前务必导出当前PLC程序（哪怕只存个“.awl”文件），这是您最后的安全气囊。

2.3 高级：硬件干预与应急绕过

✅ 适用场景：伺服驱动器显示“Er.501（安全扭矩关闭）”、安全继电器K1无输出、编码器线测通但PLC收不到脉冲……即：硬件在“装哑巴”，软件在“瞎指挥”。
⏱️ 平均耗时：15–45分钟｜成功率：63%｜风险等级：★★★★★（需持证上岗，建议呼叫支援）

▶ 应急短接诊断回路——不是“剪电线”，是“搭临时桥”

🚫 绝对禁止：直接短接急停回路、安全门开关、光栅输入端！
✅ 合规短接（仅限诊断）：
- 目标：验证是否为安全继电器本体故障（如欧姆龙G9SA、施耐德XS系列）；
- 操作：断电 → 拆下安全继电器 → 用导线临时跨接其输入侧常闭触点（A1-A2）与输出侧安全触点（13-14） → 上电测试；
- 若机器正常启动 → 确认为继电器损坏，更换即可；
- 若仍不启动 → 问题在上游（如光栅、急停链），立即拆除短接线！
📌法律红线：此操作仅限故障定位，严禁作为长期运行方案。安全回路短接=摘掉安全帽进工地，速捷从不建议，但理解您凌晨两点的焦灼。

▶ 伺服驱动器解锁指令——对它说“芝麻开门”，不是砸门

以安川Σ-7为例：
- 报警“AL.520（安全停止激活）”时，需通过参数Pn001.1=1启用安全功能，再执行Fn008（安全复位）；
- 若提示“安全密钥未认证”，则需调用厂商密钥（非破解！）——速捷持有安川、三菱、汇川等12家主流厂商官方授权密钥库，可远程协助生成一次性认证码（全程加密，不接触客户程序）。
💡关键认知：现代伺服的“安全停止”是独立于主控PLC的硬线回路，清PLC报警≠解伺服锁，必须双线并进。

▶ 厂商密钥调用规范——尊重知识产权，才是真高效

我们不提供“万能密钥包”，但提供：
✓ 官方渠道密钥申请加急通道（如发那科需提供合同号+设备序列号，我们2小时内代提交）；
✓ 密钥使用过程全程录屏留痕（客户可实时查看，权责分明）；
✓ 密钥仅用于本次解锁，不存储、不复用、不关联其他设备。
🌟速捷态度：帮您省时间，不帮您越红线。所有高级操作，我们都坚持“客户在场、双人确认、过程可溯”。

✅ 高级通关底线：
“短接只诊断，伺服走指令，密钥走正门，全程留录像。”
——如果您发现某服务商说“密钥我有，不用审批”，请立刻提高警惕。真正的授权，从不回避流程。

——让纸盒成型机“少生病”，比“病得快”更值得开庆功会

各位刚松一口气、正准备给设备擦灰的老师傅，还有那位默默把“速捷紧急联络卡”设为手机快捷拨号的车间主任：
恭喜！您已成功完成一次“锁定急救”。但别急着泡第二杯茶——
真正的高手，从不靠反应快赢，而是让故障根本没机会按“启动键”。

在速捷工控修过的217台纸盒成型机里，有68%的重复锁机，不是因为设备老，而是因为——
✅ 安全继电器触点氧化了三个月没人测；
✅ 气压开关的设定值被上个班顺手调高了0.05MPa；
✅ 操作工连续三次跳过HMI报警提示直接按“忽略”……
这些“小动作”，单看无害，叠在一起，就是下一次凌晨三点的停产通知。

所以这一章，我们不讲“怎么解”，专讲“怎么不锁”。
没有玄学，只有可落地、可检查、可传承的三道防线——
像给设备配了个“健康管家+安全教练+智能哨兵”，而且，还不用交五险一金。

3.1 日常点检清单优化：从“翻翻看看”到“测准判准”

很多厂的点检表还写着：“检查安全门是否正常”——这等于医生查体只写“看看人还活着吗？”
我们要的，是带阈值、带方法、带判定标准的真·点检。速捷现场工程师和恒安纸业、合兴包装等客户一起打磨出这份《纸盒机易锁部件精准点检表》，已嵌入他们TPM系统：

关键部件	点检动作（工具/手法）	合格标准	失效后果预判	频次
安全继电器（K1/K2）	万用表电阻档测输出触点（13-14、23-24）	≤50mΩ（新件≤10mΩ）	急停无效、自动模式拒动	每日
气源压力开关	数显压力表实测+对比HMI显示值	误差≤±0.02MPa；开关动作点回差≤0.03MPa	气缸不到位→成型不良→连锁报警	每班
限位开关（折痕/推杆位）	手动触发3次+听触点“咔哒”声+万用表通断测试	每次导通时间差＜0.1s；无粘连/迟滞现象	位置误判→伺服撞限位→Er.501锁死	每周
光栅发射/接收端	手持激光笔对准接收头，观察HMI状态变化	遮挡即变红，移开即复绿，响应延迟＜50ms	防护失效误报→整线强制停机	每周
HMI触摸层校准点	进入“设置→触摸校准”，按提示点击4个角	四点偏移均＜2像素；无跳点/盲区	按错按钮→误发急停指令	每月

💡 速捷贴心包：
我们把这张表做成防水塑封卡+扫码语音版（扫一下，自动播放“怎么测压力开关”），贴在电柜门内侧。
——毕竟，再好的制度，也怕操作工戴着手套看不清字。

3.2 操作人员标准化培训要点：把“经验”变成“口诀”

在晋江某食品包装厂，我们曾记录过一个真实片段：
> 报警弹窗：“ALM-07（伺服未使能）”
> 操作工A：重启HMI → 不行
> 操作工B：拉总闸再送电 → PLC程序丢失，锁得更深
> 操作工C：掏出手机，念出速捷教的口诀 → 5分钟搞定

培训不是灌知识，是给肌肉记忆。我们帮客户提炼的3条“锁定识别铁律”，已印在每张工牌背面：

🔑 口诀一：【一看二不三查】

一看：先盯HMI右上角——有红灯？有密码框？有滚动代码？（90%问题藏在这三处）
二不：不盲目断总电！不乱按“清除报警”！（清的是显示，不是病因）
三查：查急停是否真复位（拧到位+听声）、查防护门是否磁吸“噗”一声、查气压表是否在绿区。
→ 效果：该厂锁机平均响应时间从22分钟降至6分钟

🔑 口诀二：【报警代码不是天书，是快递单号】

所有主流品牌报警码，我们都做了“人话翻译”：
F0012（西门子） = “我收不到编码器心跳，请检查A/B相线”
Er.520（安川） = “安全扭矩关了，快确认光栅和急停链”
ALM-07（台达） = “伺服没收到‘可以干活’的信号，查PLC输出点Qx.x”
→ 我们提供免费小程序“速捷报警翻译官”，扫码输入代码，秒出处理指引

🔑 口诀三：【日志不是摆设，是破案卷宗】

教操作工三步读报警日志（无需电脑）：
① 在HMI点“系统→诊断→报警历史”；
② 找最近3条带时间戳的红色记录；
③ 记下“发生时间+代码+前一条操作”（例：“14:22 F0012，之前按了自动启动”）
→ 这条信息，比您说“机器不动了”有用10倍——我们远程看一眼，80%能定位根因

✅ 培训金句收尾：
“不会修不要紧，但要会‘说清楚’；
解不开不要慌，但要懂‘别乱碰’；
真搞不定？速捷24小时在线，
——您负责描述，我们负责解方程。”

3.3 设备智能化升级建议：给老设备装上“数字免疫系统”

有些老板问：“我们这台2013年的博斯特成型机，还能不能跟上工业4.0？”
我们的回答是：不用换整机，只要加三颗“智能纽扣”，它就能学会自己预警、自己留证、自己守门。

📶 方案一：加装远程诊断模块（速捷“云诊盒”）

小如烟盒，接在PLC通讯口（RS485/以太网），无需改线；
功能：
✓ 实时抓取PLC报警缓冲区、HMI操作日志、IO状态快照；
✓ 当连续3次出现同一报警（如“气压低”），自动微信推送预警：“请检查储气罐排水阀”；
✓ 锁机瞬间，自动打包故障前后30秒数据包，我们工程师手机秒收，远程“望闻问切”。
💡 已落地案例：恒安集团12条产线加装后，非计划停机下降41%，维修到场时间缩短至1.8小时。

⚖️ 方案二：设置多级预警阈值（不止“红灯亮才行动”）

把“事后救火”变成“事中干预”：
- 黄灯预警（气压＜0.55MPa）：HMI弹窗提醒，“请检查空压机负载”；
- 橙灯预警（限位开关响应延迟＞80ms）：自动降速运行，避免硬撞；
- 红灯锁机（气压＜0.48MPa）：才执行安全停机。
✅ 本质：用柔性干预，换刚性停机——产量损失从“整班”变成“3分钟”。

🔐 方案三：集成电子钥匙权限管理系统（告别“密码共享本”）

现状痛点：
“维护密码”写在胶带贴在电柜里；
新员工入职，师傅口头传授“默认密码8888”；
离职员工，密码从未更换……
速捷方案：
✓ 每台设备绑定独立电子密钥（NFC卡/手机蓝牙）；
✓ 权限分级：操作员（仅启停）、技术员（进维护模式）、工程师（参数修改）；
✓ 所有密钥使用全程留痕（谁、何时、干了什么），支持一键冻结离职账号。
🌟 效果：某印刷厂上线后，误操作导致的锁机归零，且通过审计无任何密码泄露风险。
