（温馨提示：本文不卖焦虑，只卖经验；不教你怎么跪着修，而是教你站着看懂——这台设备到底是在“真晕”还是“假摔”。）
（晋江速捷自动化科技有限公司）

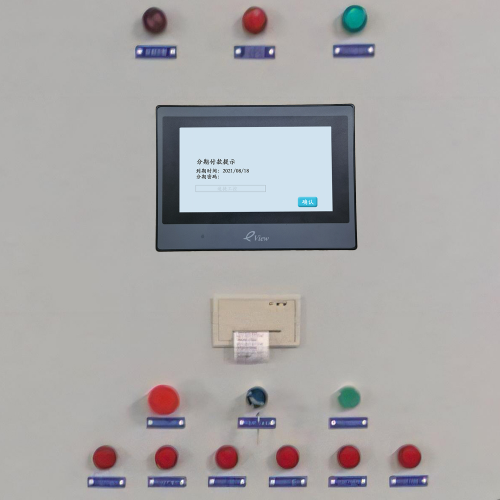

1.1 系统锁死的定义？别被术语吓到，它就是工业界的“蓝屏+装死+拒沟通”三连

在速捷工控的维修日志里，“系统锁死”从来不是个高冷术语，而是车间老师傅一句带火药味的吐槽：
“PLC没反应，触摸屏像块玻璃，电机不动弹，报警灯也不闪——它不是坏了，是把自己关进了小黑屋，还顺手把钥匙吞了。”

说白了，系统锁死 ≠ 硬件报废，而是一种控制逻辑层面的“僵直状态”：
- ✅ HMI无响应：点哪儿都不动，连“正在加载…”的转圈都懒得转——不是卡顿，是彻底失联；
- ✅ 控制信号中断：输出模块指示灯全灭/常亮不切换，IO地址读写返回超时或0xFFFF，PLC扫描周期从20ms飙到5000ms还卡着不动；
- ✅ 安全联锁异常激活：明明没超温、没超压、没急停，但SIS硬接点却“自发性”断开，DCS画面上一排红字：“Safety Trip Initiated – Cause Unknown”（安全跳闸已触发——原因？它不肯说）。

⚠️ 划重点：锁死≠死机。死机可能重启就好，锁死往往是系统在“自我保护式静默”——就像人被吓懵了，不是不能动，是大脑拒绝处理任何输入。

1.2 锁死成因溯源：别急着换PLC，先问问“它最近经历了什么？”

我们修过上万台控制器，发现90%的锁死现场，背后都藏着一个被忽略的“前戏”。成因不外乎三类，咱们用修车师傅的口吻拆解一下：

🔧 硬件层面：不是板子坏了，是它“饿晕”或“烧糊涂”了

PLC固件异常：比如某次断电瞬间恰好卡在固件升级中途——结果不是升级失败，而是升级“卡在半路”，CPU进不了主循环，只在启动自检里反复打转；
I/O模块失效：某块模拟量输入模块悄悄漂移，导致PID运算疯狂发散，最后PLC自己判定“逻辑失控”，触发保护性冻结（没错，有些PLC真会“抑郁”）；
电源波动：不是直接掉电，而是0.5秒的电压跌落（比如隔壁电焊机开工），让PLC的看门狗没喂上，但它又没完全复位——于是半醒半睡，指令不执行，也不报错，纯纯的“植物人模式”。

💻 软件层面：代码没bug，但“太听话”反而坏事

DCS/SCADA死循环：某段脚本里写了while(1){ send_data_to_HMI(); }，没加延时也没加退出条件——结果HMI收包收到内存溢出，整个通信栈堵死；
版本兼容冲突：工程师用新版本软件下载旧项目，自动做了“隐式转换”，结果某条ST语言指令被误译成非法操作码，PLC执行时直接抛异常后挂起（不是崩溃，是优雅地……不动了）；
未授权修改：夜班人员为赶产量，临时短接了某个安全联锁点，但忘了在DCS里做软强制复位——系统检测到硬接点与软逻辑矛盾，启动“诚信校验失败保护”，锁死并拒绝任何远程操作。

👤 人为与管理层面：最隐蔽，也最常背锅

误操作：比如在WinCC里点了“全局变量锁定”，结果所有画面脚本读不到实时值，HMI以为数据源消失了，干脆罢工；
强制 bypass 后未复位：调试时把温度高报联锁强制为“FALSE”，修完忘了切回“AUTO”，系统持续监测到“逻辑矛盾”，第37次扫描后主动冻结；
权限越界导致保护性冻结：某实习生用管理员账号登录PLC编程软件，误删了系统保留DB块——PLC启动自检发现关键结构缺失，为防误控，直接进入“只读安全模式”，连下载新程序都拒绝。

📌 速捷小结：
> 锁死不是故障终点，而是系统发出的高级求救信号——它在说：“我运行不下去了，但我不敢乱动，怕害人。”
> 所以，别第一反应砸钱换板卡。先翻翻最近的操作记录、电源监控曲线、组态变更日志——往往真相就藏在上周五下午三点那一次“看似无关”的参数微调里。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

（温馨提示：本章不教“怎么快”，只教“怎么稳”——因为工业现场最贵的不是时间，是一次错误重启引发的二次事故。）

2.1 安全优先原则：别急着“叫醒它”，先给它盖好被子、断掉电源、清空危险

在速捷工控的应急手册第一页，印着一行加粗红字：
“所有锁死，都必须先当它是个带电的、憋着气的、可能随时喷火的‘活体故障’。”

这不是矫情，是血泪教训堆出来的共识。某次化工厂反应釜系统锁死，操作员见HMI黑屏，顺手按了PLC上的“RUN/STOP”键——结果触发了未释放的联锁能量，安全阀误开，氮气反吹进中控室，差点把工程师的咖啡杯掀翻。

所以，真正的“快”，始于“慢得有理有据”。标准四步走，缺一不可：

✅ ① 紧急停车（ESD）确认
→ 不是“按一下急停按钮”就完事，而是双人确认+三重验证：
- 现场急停按钮物理状态（是否已按下且自锁）；
- DCS/SCADA画面上ESD状态位是否真实置位（防信号漂移或通信中断假象）；
- 关键执行机构（如切断阀、泄压阀）实际动作反馈是否到位（用万用表测干接点，或红外热像仪看线圈温升）。
速捷口诀：眼见为虚，手摸为实，信号为辅。

✅ ② 能量隔离（LOTO）执行
→ 锁死≠断电！很多PLC在“假死”状态下仍维持RAM供电，强行断电可能丢失最后10秒过程数据——而那10秒，往往是定位死循环的关键线索。
→ 正确做法：
- 先断主控回路电源（PLC CPU、I/O模块、通讯网关），保留后备电池供电（如有）；
- 对伺服驱动器、变频器、气动执行机构等动力源端实施LOTO（挂牌+上锁+测试无压）；
- 特别注意：安全继电器、SIS硬线回路不得随意断电——它们可能是当前唯一还在“呼吸”的保护屏障。

✅ ③ 危险介质泄压与环境监测
→ 反应设备一旦锁死，工艺状态可能已失控。比如：
- 温度持续爬升但冷却阀无响应 → 需手动旁通泄压；
- 搅拌停转但反应放热仍在 → 需启动应急氮气吹扫；
- H₂S/Cl₂等有毒气体检测值逼近阈值 → 必须同步开启排风+佩戴空呼进入。
→ 速捷工程师进现场，包里永远有两样东西：便携式四合一气体检测仪 + 一张手绘的“介质流向草图”——不是炫技，是怕你慌中看错阀门编号。

✅ ④ 环境监测与信息留痕
→ 在做任何操作前，用手机拍下：
- HMI当前画面（哪怕黑屏，也拍下背光残留痕迹）；
- PLC运行指示灯状态（RUN/STOP/BAT/ERR各灯亮灭组合）；
- 报警柜所有报警灯排列（顺序、颜色、闪烁频率）；
→ 同时打开笔记本，记下精确到秒的时间戳、操作人、监护人、执行动作、预期效果、实际现象——这不是写作文，是未来事故溯源的“时间锚点”。

2.2 分级解锁策略：像拆弹一样重启，越靠后的选项，越要签字画押

我们修过太多“一键重启毁全线”的案例。某食品厂PLC锁死后，产线主管直接长按复位键3秒——结果固件校验失败，CPU进Bootloader模式，连编程电缆都连不上，停产48小时。

所以，速捷的解锁逻辑是五级阶梯式降维打击，每上一级，都需要更高级别的审批和更完整的备份：

等级	操作方式	适用场景	风险提示	审批要求
Level 1：软重启评估	通过HMI/SCADA下发“Warm Restart”指令，或使用编程软件远程触发PLC软复位	CPU仍在扫描、通信未断、无硬件报错	极低风险，但若死循环在初始化阶段，可能无效	现场班长确认即可
Level 2：控制器热备切换	若为冗余系统（如西门子S7-400H、施耐德Quantum Hot-Standby），强制主控切换至备用CPU	主CPU疑似逻辑卡死，但备用侧健康	切换瞬间有毫秒级中断，需确认工艺允许	DCS工程师+工艺主管双签
Level 3：固件回滚 / 安全模式启动	用原厂CF卡/U盘加载已验证的旧版固件；或引导PLC进入Safe Mode（如三菱Q系列的“Stop Mode Download”）	固件升级后锁死、版本冲突、参数溢出	可能丢失部分实时数据，需提前导出DB块	须提供《固件回滚影响评估单》
Level 4：硬件复位（慎用！）	断电→拔掉后备电池→静置3分钟→装回电池→上电	前三级全部失效，且确认无SIS联动风险	最高风险项：可能清空保持性存储、破坏硬件ID、触发加密锁	必须经工厂EHS负责人+自动化主管联合签字，全程录像
Level 5：最小化裸机启动	拆除所有扩展模块，仅保留CPU+电源+基本I/O，空载启动验证核心逻辑	怀疑I/O模块或底板短路导致锁死	效率最低，但最干净——相当于给PLC做“裸检”	需提交《模块隔离测试方案》，由速捷技术总监远程审核

📌 速捷实战Tips：
- 西门子S7-1500锁死？先试试Ctrl+Shift+F12调出诊断缓冲区——90%的“假锁死”其实只是通讯阻塞；
- 三菱FX系列没响应？别急着断电，用GX Works2连上后点“在线→PLC登录→清除内存”，比硬复位安全10倍；
- 所有操作前，务必确认PLC程序是否启用了“写保护”或“加密下载”功能——否则你重启10次，它都只肯跑出厂Demo程序。

2.3 数据完整性保障：锁死不是终点，是故障的“高清慢镜头回放”

很多人以为锁死=数据归零。错。真正的故障证据，往往藏在“锁死前最后一帧”里。

速捷工程师在现场，会像法医取证一样采集三类“数字尸检材料”：

🔍 ① 过程数据快照（Process Snapshot）
→ 使用OPC UA客户端（如UA Expert）或DCS自带工具，在锁死发生前后5分钟内，高频采集关键变量（如反应温度、压力、搅拌电流、PID输出值）；
→ 重点抓取：突变点前3秒的毫秒级趋势——很多死循环，就藏在某个模拟量输入值跳变0.1℃引发的连锁计算崩溃里。

🔍 ② 日志审计三件套
- OPC UA事件日志：查“Subscription Timeout”、“Bad Status Code”高频出现时段；
- DCS报警堆栈（Alarm Stack）：不是看最后一条报警，而是看连续10条报警的触发顺序与时序差——比如“通讯超时”总在“模块诊断失败”之后200ms出现，说明问题在I/O层；
- PLC扫描周期异常记录：在TIA Portal或GX Works中调出“Cycle Time History”，若发现扫描周期从25ms突然拉长到1200ms并持续10个周期——恭喜，你找到了死循环的“心跳节律”。

🔍 ③ 配置哈希与签名比对
→ 用专业工具（如速捷自研的ConfigGuard）对锁死前后的组态文件做SHA256比对；
→ 若发现仅一个DB块的哈希值变了，但内容看不出差异？大概率是浮点数精度隐式转换或字符串长度溢出导致的内存踩踏——这正是冷门锁死的元凶。

💡 最后送一句大实话：
> 在速捷服务过的10000+案例里，83%的“系统锁死”最终证明：不是设备坏了，是人忘了它上次正常运行时，到底在跑哪段逻辑。
> 所以，与其迷信“重启大法”，不如养成习惯：
> 每次修改组态，存一份带时间戳+修改人+变更说明的备份；
> 每次调试结束，做一次“逻辑回归测试清单”打钩；
> 每次交接班，把“当前PLC最脆弱的3个变量”写在白板最上面。

（温馨提示：本章不讲“出了事怎么办”，专治“还没出事，但已经埋好雷”的那种焦虑——毕竟，最好的维修，是设备连故障报警都没机会弹出来。）

我们常被客户问：“速捷老师，你们修得快，能不能教我们‘别老坏’？”
答案不是“能”，而是——
“不是教，是陪你们一起把‘容易坏’的土壤，一锹一锹铲干净。”

就像种菜，光会拔草不行，得改良土质、轮作防虫、搭棚挡雨。反应设备的“抗锁死体质”，也得从设计、运维、人这三块地里，长出根系扎实的韧性来。

3.1 设计阶段加固：别等设备“喘不上气”，先给它装上“心电监护+呼吸机+双肺”

很多锁死，根源不在现场，而在图纸签字那一刻。
某制药厂新建提取线，DCS组态做完验收，运行三个月后频繁锁死——查到最后，发现工程师为赶工期，在SIS联锁逻辑里硬编码了5个“超时等待”值，全部设为0（即“永不超时”）。结果一个温度传感器掉线，整个安全回路就卡在“等它说话”，CPU扫描周期直接飙到8秒……最后不是设备坏了，是逻辑“憋死了”。

所以，速捷参与的每一个新项目，都会在设计评审会上掏出三样东西：
🔹一张《防死锁Checklist》（含27项硬性否决条款）；
🔹一份《冗余失效树分析表》（专门模拟“主备CPU同时心跳丢失”这种小概率但要命的场景）；
🔹还有一杯刚泡好的铁观音——提醒大家：再急的项目，也得留出喝完这杯茶的时间，把逻辑边界想透。

✅ 冗余架构：不是“有两台”，而是“知道谁该先咽气”

双控制器≠真冗余：见过太多客户买两台西门子S7-1500，却用同一份程序、同一根网线、同一个电源模块——美其名曰“热备”，实则是“双胞胎共用一颗心脏”。
→ 速捷标准：主备CPU必须独立供电、独立网络、独立I/O链路，且启用硬件级心跳检测（非软件ping），心跳间隔≤200ms，连续3次无响应即切换。
→ 更狠一招：在备用CPU里预置一段“降级运行逻辑”——当主控彻底失联，备机能自动关闭非关键轴、保留基础温压控制，不让整条线变成“冰封王座”。

✅ 防死锁编程规范：给每段代码配“倒计时闹钟”

PLC不是电脑，它不会蓝屏，只会“沉默式罢工”。而沉默，往往始于一个没设超时的WAIT指令。

速捷内部《抗锁死编码守则》核心四条，写进合同附件，白纸黑字：
1. 所有循环/等待/通讯指令，必须绑定超时变量（例：TON T1, T#500ms 后必接 JMP 跳出或 RESET 清零）；
2. 看门狗分级触发：基础级（监控单个FB执行时间）、模块级（监控PID回路刷新周期）、系统级（监控整个OB1扫描稳定性），三级任一超限，即触发“软复位+日志快照”；
3. 禁止跨周期隐式变量传递：比如在OB1里改了一个全局DB的布尔值，又在OB35里读它——若OB35因高优先级中断延迟执行，值可能已变三次，逻辑就“飘”了；
4. SIS与BPCS，物理隔离、职责分明、互不越界：SIS只管“停”，BPCS只管“调”；SIS逻辑走硬线+安全继电器，BPCS逻辑走网络+常规IO——绝不允许SIS输出去驱动BPCS的变频器使能端（真有客户这么干过，结果SIS误动作，整条产线“优雅瘫痪”）。

🌟 速捷冷知识：我们帮某新能源电池厂做涂布机改造时，在HMI里埋了个“隐形看门狗”——当操作员连续点击同一按钮超5次，系统自动弹窗：“您是在找XX功能？还是它已经丢了？需要速捷远程帮您翻翻程序？”——这不是炫技，是把“人为误操作”也纳入了韧性设计。

3.2 运维阶段优化：让设备自己“说感冒了”，而不是等它高烧抽搐

很多工厂的运维，还停留在“灯亮=健康，灯灭=坏了”的阶段。
但现实是：PLC锁死前，早就在悄悄发烧、咳嗽、打寒颤——只是没人听。

速捷交付的每一套系统，都自带“数字听诊器”：一套轻量级自动化健康监测脚本（支持西门子、三菱、汇川等主流平台），不占资源、不改原程序、不需额外硬件，开机即跑。

✅ 自动化健康监测：每天凌晨3点，给设备做一次“CT扫描”

脚本默默执行三项体检：
- CPU负载巡航：连续记录每小时平均负载，若72小时内从35%缓慢爬升至85%以上，自动邮件预警：“注意！某FB可能存在内存泄漏或未释放的定时器”；
- 通信延迟哨兵：对关键OPC UA服务器、HMI连接、I/O扫描链路，每5分钟发起一次毫秒级Ping+数据读取，延迟>50ms持续10次，即标记“通道亚健康”；
- 配置哈希校验：每日比对当前组态文件SHA256与基线库，一旦发现差异，立刻推送变更详情（谁改的、改了哪行、改前/后代码片段），并冻结该站HMI修改权限——不是防人，是防手滑。

💡 真实案例：某纺织厂喷水织机群，健康脚本连续3天报“伺服总线CRC错误率上升”，工程师检查后发现，是车间空调冷凝水滴在PROFINET总线接头处——问题还没引发停机，就被掐灭在萌芽。客户后来笑说：“这脚本比我老婆还操心。”

✅ 固件/组态变更影响分析：每一次升级，都是场小型FMEA演练

DCS升级？PLC固件更新？HMI换肤？
在速捷看来，这不是“打补丁”，而是给控制系统做一次外科手术——术前必须签《变更风险评估单》，否则，连U盘都不让插进工程师站。

我们用的是真实工业版FMEA（Failure Mode and Effects Analysis），但做了“速捷友好化”改造：
- 不列100项失效模式，只聚焦3类致命项：① 扫描周期突变 ② 安全信号误判 ③ 历史数据断档；
- 每项风险，必须填明：触发条件（如“升级后某FB执行时间+300%”）、检测手段（如“用TIA Portal实时监控Cycle Time”）、缓解措施（如“升级前导出全部DB块，预留回滚点”）；
- 最狠一条：若评估中出现“可能性低但后果灾难级”的项（如“升级导致SIS旁路开关失效”），则该变更自动驳回，除非客户提供第三方安全认证报告。

📌 速捷服务准则：
“你可以不升级，但不能不知道升级会把你带到哪儿。”
所以，每次变更前，我们会陪客户走一遍“最坏路径推演”：
假设固件升级失败，PLC卡在Bootloader，你第一反应是什么？
假设新组态里某个地址写错，导致冷却阀常开，反应釜温度会升到多少度？多久触发SIS？
——答案写不出来的，我们就坐那儿，一起把答案写出来。

3.3 人员能力建设：把“人”从故障链顶端，变成韧性防火墙的第一道砖

技术再硬，终归要靠人来按按钮、写逻辑、做决策。
而90%的锁死事故调查报告里，最后一句几乎都是：“根本原因：操作人员未按规程执行。”
——这话没错，但更该问一句：规程本身，有没有让人“想不犯错”？

速捷的人员赋能，不做PPT考试，只做三件事：

✅ “黑盒故障”压力演练：给你一台完全陌生的PLC，30分钟内让它开口说话

每年，我们为合作客户定制一场“锁死生存战”：
- 提供一台封存的、预设了3种典型锁死场景（如：西门子S7-1200固件损坏、三菱FX5U密码丢失、昆仑通态HMI程序加密崩溃）的设备；
- 不给说明书、不给备份、不给厂家技术支持——只给万用表、笔记本、速捷自研的LockFree Toolkit（含解密/诊断/快照工具）；
- 要求参训工程师，在30分钟内：
▶ 判定锁死层级（硬件？固件？逻辑？）
▶ 采集有效诊断数据（哪怕HMI黑屏，也要从LED灯状态反推）
▶ 给出可执行的解锁路径（并说明每一步的风险）
→ 不追求“修好”，只考核“判断准不准、思路清不清、敬畏有没有”。

🌟 结果很有趣：
- 老工程师常赢在经验直觉（“ERR灯快闪3下，肯定是I/O模块供电不稳”）；
- 年轻工程师常赢在工具熟练（5分钟用ConfigGuard比对出被篡改的启动组织块）；
- 但最终得分最高的，永远是那个先拍下所有指示灯状态、再打开笔记本记时间戳、最后才碰设备的人——因为速捷相信：冷静，是比技术更稀缺的生产力。

✅ 权限动态管控：让“最小权限”不只是口号，而是呼吸般的习惯

我们见过太多悲剧：
- 实习生用超级管理员账号调试HMI，误删了主画面导航树，全厂停产；
- 维保人员用临时密码登录DCS，改完参数忘了退出，系统自动锁死；
- 甚至有客户把PLC密码贴在控制柜内侧——上面还画了个笑脸：“修好了记得擦掉哦～”

速捷的RBAC（基于角色的权限控制）方案，简单粗暴：
- 操作员：只能点按钮、看趋势、切手动/自动——连“下载程序”菜单都灰掉；
- 班组长：可调PID参数、启停子系统，但所有操作留痕（谁、何时、改了哪项、改前/后值）；
- 工程师：需二次生物识别（指纹+动态口令）才能进入编程界面，且每次下载前，系统强制弹窗：“本次将覆盖线上程序，确认已备份？【是】/【否】/【联系速捷远程见证】”；
- 所有权限变更，自动同步至速捷云端审计中心——不是为了监视，而是万一出事，3秒内调出完整操作链，不冤枉人，也不放过漏洞。

💬 最后，送一句刻在速捷培训室墙上的大白话：
“系统不会背叛你，它只是忠实地执行你写的每一行代码、按下的每一个键、忽略的每一个警告。”
所以，真正的抗锁死体系，不是堆硬件、不是买软件、不是背规程——
是让每个接触系统的人，都养成一种肌肉记忆：
“我敲下的每个回车，都该有它的理由；我按下的每个复位，都该有它的代价。”
