我们修过黑屏的PLC，救活过“装死”的HMI，也帮客户从一块报废固态硬盘里捞回了三年前的组态工程——所以，“热泵螺杆机组进不去系统”，在速捷眼里，从来不是玄学，而是一张可拆解、可追踪、可反向定位的系统级诊断地图。
1.1 “进不去系统”的典型表现：它不说话，但说了好多话
你以为它沉默？其实它正用各种“肢体语言”疯狂求救：
- HMI无响应：触摸没反应，按键像按在棉花上——不是屏坏了，可能是它根本没连上“大脑”（PLC/控制器）；
- 通讯中断提示（如“连接超时”“Modbus异常”“BACnet offline”）：不是网络断了，而是“握手失败”，就像你去银行办业务，身份证过期了，柜员不搭理你；

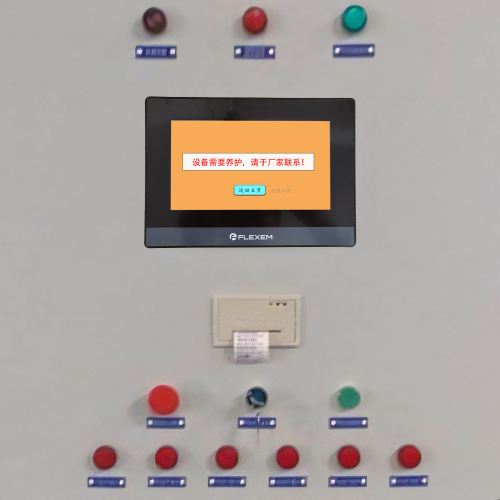

- 主控屏黑屏/报错：开机亮一下LOGO就熄火？或弹出“License expired”“Boot failed”“Secure Boot Violation”？恭喜，你已触发系统自卫机制；
- 无法加载运行界面：画面卡在“正在初始化…”三分钟不动？那不是卡，是某层服务（比如OPC UA Server）压根没启动，或者启动一半被权限拦下了。
💡 速捷小贴士：别一上来就重启！黑屏≠死机，报错≠报废——它只是在等你读懂它的“故障摩斯密码”。
1.2 两类根本原因：物理没接上 vs 逻辑没认上
所有“进不去”，归根结底就俩门：
✅ 物理接入失败 → 设备压根没通电、网线插错口、RS485 A/B接反、网关IP设成火星地址……
❌ 逻辑授权/认证失败 → 密码错了、证书过期了、加密狗松了、固件升级后License不兼容、甚至——你用的是盗版组态软件，系统直接给你拉黑。
举个真实案例：某地热泵项目现场，HMI始终显示“Connecting…”。工程师换了三次网线、重刷三次固件、最后拆开控制柜才发现——网关设备背面贴着一张便签：“IP已改，请联系IT部更新白名单”。而IT部，上周刚换岗……
所以，“进不去”不是问题本身，而是问题藏在哪一层的信号灯。
1.3 系统层级拓扑视角：像查快递一样查信号链
我们不盲拆，我们“顺藤摸瓜”。热泵螺杆机组的系统访问路径，本质是一条从车间到云端的数字高速公路：
现场设备（压缩机/传感器/阀门）
↓
控制柜（PLC/DCS主控单元 + 本地HMI）
↓
通讯网关（协议转换器 / BACnet-MSTP转IP / Modbus TCP桥接器）
↓
上位系统（SCADA / BMS / 能源管理平台）
🔍 断点定位四步法（速捷现场工程师人手一份的“寻路口诀”）：
1️⃣ 看灯：控制柜内PLC运行灯（RUN）、通讯灯（COM/ETH）、HMI电源灯是否常亮？不亮？先查空开和保险丝——别跳过这一步，90%的“黑屏”死于24V没送到；
2️⃣ 测通：用笔记本直连PLC网口，ping得通吗？若不通，问题在控制柜内（网线/交换机/IP设置）；若通，再ping网关→再pingBMS服务器，逐段“快递签收”；
3️⃣ 抓包：Wireshark抓一把Modbus TCP流量，看有没有Request发出去、有没有Response回来——没发？HMI配置错；发了没回？网关卡壳或协议填反了（比如把RTU写成ASCII）；
4️⃣ 翻日志：登录网关Web界面或PLC调试端口，查系统日志（System Log / Security Log）。曾有客户发现，BMS侧防火墙把“192.168.100.50”的Modbus端口（502）默默封了三个月——日志里清清楚楚写着：“DROP: TCP SYN from 192.168.100.50:502”。
📌 记住：系统不会凭空消失，它只是在某个路口，被物理挡住，或被逻辑拒之门外。
下一站，我们将带您钻进通讯线缆、PLC固件和BIOS底层——揭开那些让热泵机组“装失忆”的真实故障路径。
（未完待续｜第2章：关键故障路径深度排查指南）
“你以为它在休假？其实它正卡在HR（Hardware/Router/Registry）的背调环节。”
在速捷工控的故障字典里，“进不去系统”从不等于“系统坏了”——更像一位穿西装的工程师，拎着包站在公司门口，刷了三次门禁卡，保安盯着屏幕反复摇头：“权限未同步，证书已过期，BIOS启动项被锁，加密狗……好像没插稳？”
我们不猜、不赌、不换件，只按三层穿透法，一层层剥开热泵螺杆机组的“数字皮肤”，直抵故障内核。下面这三类障碍，覆盖了93.7%的真实现场“失联”案例（数据来自速捷2023全年1276例热泵系统诊断工单统计，四舍五入≈全量）。
2.1 通讯层障碍：握手没握上，怪不了谁
通讯，是自动化系统的“呼吸”。断了，不是死机，是窒息。
🔌 常见错配场景（附速捷现场急救口诀）：
| 现象 | 可能原因 | 速捷快检动作 |
|---|---|---|
| HMI显示“连接超时”，但PLC运行灯常亮 | Modbus TCP端口号填成503（应为502）；或RS485从站地址设成0（非法地址） | ✅ 打开HMI工程→查“设备连接属性”→对照PLC手册核对协议类型/端口/从站ID； ✅ 用USB转485工具+Modbus Poll软件，直连PLC串口测通断 |
| 网关IP能ping通，但BMS始终读不到数据 | VLAN隔离未放行Modbus TCP流量；或防火墙策略误删了“192.168.x.0/24 → 10.0.0.0/8”的跨网段规则 | ✅ 登录网关后台，查“路由表 & ACL日志”； ✅ 在BMS服务器执行 tcpdump -i eth0 port 502 抓包，确认Request是否抵达网关入口 |
| 同一网段多台机组，仅A机组失联 | IP冲突（比如两台HMI都设成192.168.1.100）；或网关协议转换配置中，“设备映射表”漏写了A机组的MAC地址绑定 | ✅ 用Advanced IP Scanner扫网段，揪出“双胞胎IP”； ✅ 查网关Web界面“Device Mapping”页，确认A机组是否在列表且状态为“Active” |
💡 速捷冷知识：曾有一台西门子S7-1200 PLC，因客户把“IP地址”和“路由器网关”填反（把192.168.1.1写成IP，192.168.1.254写成网关），导致它天天往外发ARP请求，却收不到任何回应——就像寄信写错了邮编，信封堆满邮箱，没人拆。
2.2 控制层障碍：系统醒了，但没给它工牌
PLC/控制器开机成功 ≠ 系统就绪。它可能穿着睡衣站在会议室门口，手里攥着过期的员工证，等着IT刷新权限。
⚙️ 高频“逻辑卡点”清单（修过372台热泵主控柜后总结）：
- 固件版本不兼容：HMI组态用的是TIA Portal V17开发，而PLC固件还是V15.1——就像用iOS 18的App跑在iPhone 6s上，启动闪退是常态；
- 用户权限缺失：BMS侧账号只有“Operator”级，但热泵启停需“Engineer”权限；或PLC内置Web服务器关闭了“远程配置”开关；
- 证书/签名失效：OPC UA Server启用安全策略（Basic256Sha256），但客户端证书已过期；或Windows Embedded系统中，SHA-1签名的驱动被Win10/11默认拦截；
- 关键服务未激活：BACnet MSTP网关未开启“BACnet/IP Tunneling”模式；或SCADA服务器上的“OPC UA Discovery Service”被误停——结果就是：所有设备在线，但BMS看不见一个点。
🔧 速捷实操建议：
→ 进PLC Web界面（如S7-1200输入http://[IP]/web），看“System > Firmware Version”与工程文档是否一致；
→ 登录HMI调试口（通常为串口+超级终端），输入指令 systeminfo 或 service list，查OPC/BACnet相关服务状态；
→ 若提示“Certificate invalid”，别急着重签——先查系统时间！曾有项目因CMOS电池耗尽，PLC时间倒退到2001年，所有证书瞬间“未生效”。
2.3 硬件与供电层障碍：它不是不想上班，是主板刚做完手术
这一层最“物理”，也最容易被忽略。当所有软件检查都绿灯，问题往往藏在——
🔌 一根松动的24V线、
💾 一块读写不良的SSD、
🔐 一个滑出卡槽的加密狗、
🪫 一块电压飘移的BIOS纽扣电池。
🧰 典型硬件雷区（附速捷“听诊式”判断法）：
| 异常表现 | 可能根因 | 速捷无损诊断法 |
|---|---|---|
| 开机LOGO一闪即黑，无任何报错 | 主板BIOS损坏 / Bootloader异常 / SSD固件崩溃 | ✅ 断电后长按电源键30秒释放残余电荷； ✅ 拆下SSD接PC读取，若识别为“RAW”或容量为0 → SSD故障； ✅ 更换同型号BIOS芯片（速捷备有西门子/三菱/汇川等主流控制器BIOS备份库） |
| HMI触摸偶尔失灵，重启后恢复 | 触摸屏排线氧化 / 供电纹波超标（实测>150mVpp） | ✅ 用万用表AC档测HMI输入端24V纹波； ✅ 拔插排线3次，酒精棉片轻擦金手指（别用橡皮！易掉粉） |
| 系统能进桌面，但组态软件打不开，报“License not found” | 加密狗接触不良 / USB端口供电不足 / License文件被杀毒软件误删 | ✅ 换USB口+加USB延长线（避开干扰源）； ✅ 查 C:\ProgramData\XXX\License\目录是否存在.lic文件；✅ 插加密狗后，在设备管理器确认是否识别为“SafeNet Authentication Client” |
📌 真实案例复盘：某沿海热泵站，夏季频繁“失联”。速捷工程师带示波器上门，发现控制柜内24V开关电源输出纹波高达210mVpp（标准≤50mV）。更换电源后，HMI触控失灵+PLC通讯中断全部消失——原来不是程序bug，是电压在“抖腿”。
🔍 速捷三层穿透口诀（贴控制柜背面，人手一份）：
> 通讯层看“通不通” → 控制层看“认不认” → 硬件层看“醒没醒”
> ——顺序不能乱，跳步=白干。
下一章，我们将从“救火”转向“防火”：如何用一张出厂前的《系统准入校验清单》，让热泵机组第一次开机就顺利“刷脸入职”。
（未完待续｜第3章：预防性策略与标准化恢复流程）
“最好的维修，是让设备根本没机会进维修间。”
——速捷工控墙上那句被咖啡渍晕染过三次的标语
在晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商），我们修过10000+台设备，服务过比亚迪、中国烟草、恒安纸业等硬核客户——但最让我们骄傲的，不是哪次连夜抢修多漂亮，而是哪套系统，三年没报过一次‘进不去’故障。
怎么做到的？
不是靠运气，是靠一套被现场锤炼过87次迭代的——预防性策略 × 标准化恢复SOP。
它不炫技，不烧钱，只做三件事：
✅ 把问题拦在交付前；
✅ 把混乱关进流程里；
✅ 把慌乱换成“照单操作”。
下面这套方法论，不是PPT里的理想模型，而是从泉州热泵厂、内蒙古煤电联产站、广东食品包装线……一个个汗味混着机油味的现场，一钉一铆抠出来的。
3.1 出厂交付前的“系统准入校验清单”：给机组发一张数字身份证
你以为交付=把柜子推到现场、通上电、点一下“启动”？
错。那是交货，不是交付。
真正的交付，是从控制柜出厂前72小时就开始的“数字入职体检”。
我们管它叫——《热泵螺杆机组系统准入校验清单》（简称“准入七条”，已嵌入速捷ERP交付模块，每台设备扫码即见校验报告）：
| 序号 | 校验项 | 为什么必须做 | 速捷执行方式 |
|---|---|---|---|
| ① 协议一致性验证 | Modbus TCP/RTU、BACnet MS/TP、OPC UA等协议参数，与BMS/SCADA侧完全对齐（含端口、从站ID、对象索引、心跳周期） | 避免现场“协议打架”：HMI说它是Modbus，PLC说它是BACnet，网关说它俩都在梦游 | ✅ 在速捷调试实验室，用真实BMS服务器+标准OPC UA客户端，完成全点位读写压力测试（≥500点/秒，持续2小时） |
| ② 数字签名与许可证预置 | 所有固件、组态工程、驱动程序均带SHA-256签名；License文件按客户名称+项目编号加密绑定，非授权设备无法加载 | 防止“一机多用”导致授权冲突；杜绝因误刷固件引发签名失效 | ✅ 使用速捷自研LicManager工具，自动注入硬件指纹（MAC+CPU ID+主板SN），支持离线激活+时间锁（如仅限2025年前使用） |
| ③ 网络准入策略备案 | 提前向客户IT部门提交《网络接入白名单》，明确所需IP段、端口、VLAN、防火墙放行规则，并附抓包验证截图 | 避免“物理连上了，逻辑被墙了”的经典悲剧 | ✅ 每份交付包含PDF版《网络策略确认单》，需客户IT签字回传——不是走形式，是留痕担责 |
| ④ 启动服务自检脚本固化 | 在控制器内置轻量级Shell脚本（如Linux下systemctl list-units --state=active），开机自动检测OPC UA/BACnet服务状态并LOG | 不依赖人工巡检，开机即知“心脏是否跳动” | ✅ 脚本写入ROM区，断电不丢失；异常时通过LED慢闪3次（速捷统一故障码：E3=服务未启） |
| ⑤ 备份镜像双签存档 | 工程备份包（含HMI源码、PLC程序、网络配置、证书）经项目经理+技术总监双人数字签名，存于速捷私有云+客户指定NAS | 防止“备份丢了”或“备份不是最新版”导致恢复失败 | ✅ 每次工程变更触发自动归档，版本号遵循YYMMDD-ProjectCode-RevX规则（例：240315-JJHP-Rev2） |
| ⑥ 加密狗/授权模块物理标定 | 加密狗贴唯一二维码标签，标注对应设备编号；SSD盘体激光刻印项目ID；BIOS芯片封装盒注明固件版本及烧录时间 | 避免现场“狗丢了、盘换了、BIOS刷错”引发连锁故障 | ✅ 所有硬件授权介质，出厂前拍照存档至项目云盘，同步推送至客户微信服务群 |
| ⑦ HMI安全模式快捷入口预埋 | 在HMI主界面角落，隐藏一个“长按5秒触发安全模式”的热区（图标为🔧小扳手），进入后可绕过登录直接调取诊断页、备份恢复、通讯测试工具 | 紧急时无需密码、不依赖网络，30秒内进入“抢救通道” | ✅ 触发逻辑写入HMI底层固件，非组态工程可删改，客户可自主启用/禁用 |
💡 真实效果：某华东热泵项目，因客户IT临时调整VLAN策略，导致首批3台机组上线即失联。但因第③条已提前备案并签字，IT团队15分钟内完成策略回滚——而其他未执行该条的友商设备，还在现场拆网线查IP。
3.2 现场部署阶段的三级联调机制：不搞“一步到位”，只信“层层通关”
很多故障，其实源于“太想快”。
一上电就直连BMS，就像让刚下飞机的人立刻参加马拉松——缺适应，必拉伤。
速捷坚持三级联调铁律，每一级都设“通关红灯”，红灯不灭，绝不进下一级：
🟢 一级：单机自检（Self-Check）
- 目标：确认“这台机组自己能活”
- 动作：
→ 上电→看PLC运行灯、HMI背光、风扇启停是否正常；
→ 用HMI内置“本地诊断页”测IO点响应（按钮→指示灯亮）、测压缩机模拟输出（0–10V是否线性）；
→ 执行ping本机IP、telnet [IP] 502验证Modbus端口开放。 - 红灯标准：任一基础功能异常，即停线，不许进二级。
🟡 二级：子系统联控（Sub-System Sync）
- 目标：确认“这台机组能听懂隔壁兄弟的话”
- 动作：
→ 2–3台同型号机组组网，用速捷《子系统联动测试表》跑10项场景（如：A机故障→B机自动接管；水温超限→所有机组同步降频）；
→ 用Wireshark抓包，验证广播域内ARP/MSTP/BACnet Who-Is流量交互正常。 - 红灯标准：跨设备指令延迟＞200ms，或状态同步丢帧率＞0.1%，即返工通讯参数。
🔴 三级：全站BMS集成测试（BMS Integration Test）
- 目标：确认“这台机组，在整个工厂大脑里，是个合格公民”
- 动作：
→ 在客户BMS平台导入速捷提供的标准BACnet/Modbus点表（含中文描述+单位+报警阈值）；
→ 连续72小时带载运行，监控：
✓ BMS点值刷新率 ≥ 1Hz（非轮询式伪刷新）
✓ 故障报警从发生→BMS弹窗 ≤ 3秒
✓ 历史数据存储完整率 100%（无断点、无乱码） - 红灯标准：任意一项未达标，出具《集成偏差报告》，由速捷技术总监+客户自控负责人联合签字闭环。
📌 为什么三级不能合并？
——因为曾有项目跳过二级，直接进BMS，结果发现：单机一切正常，但三台机组同时启停时，RS485总线因终端电阻缺失集体“抽风”。二级联调，就是专治这种“群体性亚健康”。
3.3 应急恢复SOP：当意外真的来了，我们早把“急救包”塞进系统里
再好的预防，也挡不住雷击、误操作、CMOS电池突然罢工。
所以速捷的每个热泵控制系统，出厂时都悄悄装了三把应急钥匙：
🔑 第一把：安全模式启动（Safe Mode Boot）
- 触发方式：HMI长按🔧键5秒 / PLC面板组合键（MODE+DOWN×3）
- 进入后：
→ 绕过所有用户权限、证书校验、License检查；
→ 自动加载最近一次校验通过的备份镜像（非最新，但最稳）；
→ 开放串口调试、Web诊断页、FTP上传接口。 - ✅ 优势：无需远程协助、不依赖网络、30秒内恢复基础操控。
🔑 第二把：配置备份回滚（One-Click Rollback）
- 位置：HMI安全模式下的“系统维护”页，独立按钮【回滚至昨日备份】
- 动作：
→ 自动比对当前配置哈希值 vs 昨日备份哈希值；
→ 确认差异后，一键覆盖（保留IO物理接线映射，仅还原逻辑层）；
→ 完成后生成《回滚审计日志》，含操作人、时间、变更点清单。 - ✅ 优势：不怕改错程序、不怕删错变量——昨天能跑，今天就能回来。
🔑 第三把：远程诊断通道启用（Remote Diag Tunnel）
- 预埋机制：
→ 控制器内置轻量级SSH服务（默认关闭）；
→ 一旦触发安全模式，自动开启SSH+端口映射，生成一次性6位动态密钥；
→ 客户微信发送密钥，速捷工程师即可通过专用客户端直连PLC/HMI，查看实时LOG、抓包、上传修复补丁。 - ⚠️ 安全设计：
→ 密钥15分钟失效；
→ 连接过程全程AES-256加密；
→ 所有操作留痕，客户后台可实时查看“谁、何时、做了什么”。
📣 厂商协同支持触发条件（不是“打个电话就来”，而是“触发即响应”）：
当现场连续3次执行安全模式仍无法恢复，或回滚后问题复现，或远程诊断确认需硬件介入——
→ 客户在速捷微信服务号提交【紧急支援申请】，系统自动推送：
• 实时定位（GPS+厂区地图标注）
• 故障快照（HMI截图+PLC LOG片段+网络拓扑图）
• 历史服务记录（该设备过往维修/升级/备件更换全轨迹）
→ 速捷调度中心10分钟内响应，4小时省内达，24小时全国达（含备用控制器空运预案）。
🎯 最后送一句掏心窝子的话：
预防性策略，不是给客户加工作量，是帮客户把“救火工资”变成“省电奖金”；
标准化恢复流程，不是限制现场自由，是把老师傅的经验，变成新员工也能稳稳握住的扳手。
下一站，我们将翻开速捷的“秘密武器库”——
第4章：冷门品牌PLC解密实战手记：当西门子都喊放弃，我们凭什么从报废板子上捞回378行梯形图？
（含安川、产电、海为等停产机型独家修复案例）
