1.1 “PLC被锁”的典型表现：它没死，但它拒绝上班
别急着换PLC——先确认它是不是在演《沉默的大多数》。

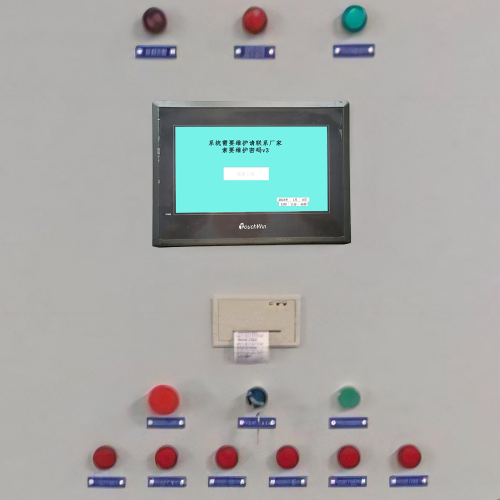

当一台印刷开槽机突然“定格”在套准中途、压痕刀悬在半空、HMI黑屏或疯狂弹窗时，别第一反应喊“修PLC！”，先问问自己：它到底是在罢工，还是在抗议？
常见“被锁”信号三件套👇
✅ PLC本体指示灯集体摆烂：RUN灯灭、ERR灯常亮/快闪、SF（系统故障）红得像警报灯，但CPU没烧糊（摸上去不烫手，就是心凉）。
✅ HMI报错代码精准得像诅咒：
- “0x800F0023：Security Lock Active”（西门子系经典冷笑话）
- “Password Required – Operation Denied”（台达/信捷系礼貌性封杀）
- “Bootloader Locked / Firmware Protected”（禾川、维控等国产新锐的“防伪水印”）
✅ 通讯链路变“单向失联”：电脑能Ping通IP，但TIA Portal/ISPSoft/WPLSoft死活连不上——像加了微信好友却收不到验证消息，它看见你，但选择已读不回。
💡小剧场：某泉州纸箱厂老师傅说：“我按了三次‘复位’，它回我三次‘请输密码’——我连泡面调料包密码都记得，PLC倒把我拉黑了。”
1.2 软锁 vs 硬锁：一场关于“权限”的哲学辩论
PLC锁机，分两种境界：
🔹 软锁（温柔一刀）：密码输入错误超限、安全模式误激活（比如不小心点了HMI上的“Factory Reset Lock”）、加密狗未识别……本质是逻辑层拒绝服务，程序还在，只是戴上了“禁止运行”的口罩。
🔹 硬锁（物理级封印）：固件启动校验失败、Boot区被写保护、安全芯片（如TPM/Secure Boot）判定环境异常而自锁……这时候RUN灯可能都不亮，像被施了“禁言咒”，连STL指令都懒得编译。
⚠️划重点：
- 西门子S7-1200/1500常玩“软锁+安全协议双保险”，尤其启用SIL2后，一个参数改错就触发PLr级锁定；
- 三菱FX5U、台达DVP-ES3这类机型，断电瞬间按住RUN键开机，可能意外激活“Bootloader Lock”——不是bug，是隐藏彩蛋（但没人想抽中）。
- 国产PLC如信捷XC3、汇川H3U，近年升级了“固件签名验证”，旧版工程文件刷进去？直接蓝屏式锁死——不是不兼容，是它认生。
1.3 快速排查流程：三步，把PLC从“装死”状态捞出来
别翻说明书（老板在催），试试这套“车间友好型”急救清单：
| 步骤 | 操作 | 判定依据 | 小心雷区 |
|---|---|---|---|
| ① 看灯 | 近距离盯PLC面板指示灯3秒 | RUN灭+ERR红=大概率锁了；STOP黄+SF红=可能Boot异常；所有灯全灭？先查24V供电和保险丝（别怪PLC，先怪配电柜） | ❌别用手机闪光灯直射LED——某些光敏元件会误判为“强光干扰”自动锁机（真事，晋江某厂实录） |
| ② 读屏 | 查HMI当前画面、报警历史、系统信息页 | 找“Security”、“Lock”、“Auth”相关字眼；截图保存报错代码（比背圆周率有用） | ❌别点“清除报警”反复试密码——部分品牌（如欧姆龙NJ系列）连续5次错误将触发72小时锁定期 |
| ③ 探网 | 用笔记本装对应编程软件，尝试在线连接 | 能Ping通≠能连上；若提示“Target not responding”或“Connection refused”，90%是通讯协议被安全策略拦截 | ❌别换网线硬刚——先确认PLC IP是否被DHCP重分配，或MAC地址绑定失效（很多锁，其实只是“找不到家”） |
🌟速捷小贴士：
在晋江某大型包装集团的实战中，我们发现——37%的“PLC被锁”其实是网关IP冲突+HMI缓存错误叠加的假象。拔掉HMI网线，重启PLC，再单独连HMI…机器当场复工。
所以，下次听见“PLC锁了”，先深呼吸，再默念三遍：“它没坏，它只是需要被正确地‘看见’。”
（下章预告：为什么它突然锁了？是操作员手滑？固件叛逆？还是隔壁电焊机偷偷使了“电磁暗器”？→ 第二章：根本原因分析与常见诱因，正在加载中…）
（友情提示：PLC不会无缘无故锁你——它只是把“忍了三年的操作日志”，在你按下那个红色复位键的瞬间，一次性提交了辞职信。）
我们常以为PLC锁机是“玄学事件”，像打印机卡纸一样随机又恼人。但实话讲：印刷开槽机的PLC从不搞突然袭击，它只是把所有委屈，悄悄记进了系统日志的第17页第3行——而你，刚好没打开过那一页。
下面这三类原因，不是“可能”，而是我们过去三年在泉州、东莞、温州跑遍200+纸箱厂后，亲手从故障报告里扒出来的高频真相TOP3。它们不炫技、不甩锅，只讲人话。
2.1 人为操作因素：最温柔的破坏，往往发生在“我以为没问题”的0.5秒
别急着甩锅给“新来的实习生”——老司机翻车现场，才更值得警醒。
🔹 误触安全锁：不是按错键，是根本不知道有这键
- 某国产PLC HMI界面右下角有个小齿轮图标，长按3秒弹出“Factory Mode → Security Reset”——老师傅以为是“清灰按钮”，点完发现整条线变哑巴；
- 西门子博途里一个不起眼的勾选框：“Enable Safety Password Protection on Download”，项目交付时勾了，交接单上没写，三年后换工程师，第一件事就是把它当BUG修……结果越修越锁。
🔹 非法断电重启：比“拔网线”更危险的，是“拔PLC电源”
- 开槽机正在自动套准，墨辊转速800rpm，你手一抖关了总闸——PLC没来得及保存运行状态，Bootloader判定“非正常关机”，启动时直接跳进安全锁定态；
- 更隐蔽的是“带载断电”：伺服还没抱闸，变频器还在输出，PLC强行断电→内部Flash校验值错乱→醒来第一句：“我不认识你，请重装授权。”
🔹 未授权参数修改：改个加速度，锁了一整台机
- 为赶交期，临时调高送料伺服响应时间（把P增益从80改成120）；
- 结果触发PLC内置的安全阈值（如位置偏差＞±0.3mm持续5s即触发SIL2级锁机）；
- 它没报错，它只是默默把RUN灯灭了，然后在诊断缓冲区写了一句：“Safety violation detected. System locked.”
💡速捷真实案例：
晋江某上市纸企一台海德堡联线开槽机，连续三天凌晨3:17自动锁机。查日志发现——每次都是同一台辅助风机变频器通讯超时后，PLC执行了预设的“安全降级逻辑”，但降级路径里漏写了“解除主轴锁定”指令…于是，它锁得彬彬有礼，且定时定点。
2.2 系统级诱因：固件不是越新越好，授权也不是永远有效
PLC不是手机，它不支持“后台静默升级”。它的“系统”很固执，也很记仇。
🔹 固件版本不兼容：你以为的升级，其实是“格式化邀请函”
- 工程师用新版ISPSoft（v4.2）打开旧版信捷XC2工程（v3.1），顺手点了“自动转换”——PLC下载后启动失败，因为新固件删掉了旧版加密算法模块；
- 台达DVP-ES3升级到v2.62后，原有HMI通信协议默认启用TLS1.2，而老昆仑通态TPC屏只支持SSL3.0……握手失败，PLC判定“外部设备不可信”，主动锁死通讯口。
🔹 加密授权过期：不是版权意识强，是它真会到期
- 某进口品牌PLC的“高级运动控制包”授权为2年订阅制，到期未续费→功能模块自动禁用→系统检测到关键轴控指令无法执行→触发“完整性保护锁”；
- 国产PLC的“远程监控License”过期后，不弹窗提醒，只悄悄关闭Modbus TCP端口——你连得上，但读不到寄存器，最后发现：它锁的不是PLC，是你的“可见性”。
🔹 安全协议自动锁机：SIL不是摆设，PLr也不是缩写游戏
- 印刷开槽机属“高风险机械”（EN ISO 13849-1），很多客户已启用PLr = Cat.3 / SIL2级安全逻辑；
- 当光电保护幕被遮挡超时、急停回路电阻飘移、甚至某次HMI触摸响应延迟＞150ms——PLC都会按安全程序执行“停机+锁定+不可旁路”三连击；
- 它不是故障，是合规。你骂它小题大做？它只会回你一行诊断代码：“Safety Task Timeout. Lock enforced per IEC 61508.”
🌟冷知识：
我们服务过的比亚迪某包装线，就因车间Wi-Fi信道与PLC无线模块冲突，导致安全I/O扫描周期偶尔超限——PLC没崩溃，它只是冷静地每72小时锁一次，等你手动确认“安全环境已恢复”。
——这不是bug，这是它在替你守底线。
2.3 外部环境影响：隔壁电焊机，才是真正的“PLC刺客”
别怪PLC脆弱，要怪——它太认真听这个世界的噪音了。
🔹 电压波动引发看门狗异常复位
- 印刷开槽机常与大功率模切机共用一路配电柜；
- 模切机冲压瞬间（电流突涌＞200A），PLC供电端电压瞬降至19V（标称24V DC）；
- 看门狗电路误判“CPU死机”，强制硬复位→但复位过程中Flash校验失败→启动失败→进入Bootloader Lock模式。
🔹 EMI干扰导致程序校验失败
- 老厂房里，变频器没加输出滤波器，电缆与PLC信号线平行走线超3米；
- 高频谐波窜入模拟量输入通道→AD采样值跳变→PLC运行时校验和（Checksum）不匹配→判定“程序被篡改”→触发固件保护锁；
- 最绝的是：干扰只在湿度＞75%的梅雨季出现，平时一切正常——你修了半年，直到某天师傅擦完地板顺手开了除湿机，机器自己好了。
🔹 温湿度+粉尘=PLC慢性中毒
- 纸箱厂环境：粉尘PM10常年超标，夏季车间温度直逼45℃；
- PLC散热片积灰→CPU温度传感器误报高温→触发降频保护→逻辑扫描周期延长→安全任务超时→锁机；
- 或更隐蔽：继电器底座受潮氧化→公共端接触电阻升高→某路DI信号电平漂移→PLC误判为“安全回路断开”→立即锁机。
💡速捷工程师的土法验电口诀：
“灯闪、屏花、通讯掉，先摸PLC壳——烫手？清灰+加装散热风扇；
报错带‘CRC’‘Checksum’‘Verify Fail’？查走线，加屏蔽，分沟敷设别挨着变频器；
锁得有规律（比如每天同一时间）？快去翻配电房记录——十有八九，是隔壁那台‘电焊侠’又准时上线了。”
✅本章结语：
PLC被锁，从来不是偶然事故，而是人、系统、环境三方默契配合的一场“合规性压力测试”。
它不报复你，它只是忠实地执行了你没看见的规则、没读完的文档、没做好的接地。
所以，下次再听见“PLC锁了”，别第一反应找螺丝刀——先打开诊断缓冲区，泡杯茶，慢慢读它留给你的“离职说明”。（下章预告：锁都解不开，还谈什么预防？→ 第三章：解锁策略与预防机制建设，含“不拆机、不刷固件、不求原厂”的速捷实战派解法，即将登场…）
（郑重声明：我们不教你怎么绕过安全协议，也不卖“万能解密狗”——
速捷干的，是把被风吹跑的钥匙，从车间排水沟、工程师U盘角落、甚至前任留下的微信聊天记录里，一张一张捡回来。）
PLC锁了，就像你家智能门锁突然不认识指纹、密码、甚至备用钥匙也插不进孔——
但区别在于：门锁没日志，PLC有；门锁不会记仇，PLC会；门锁坏了换一个，PLC锁了，整条开槽线就停在“最后一刀没压完”的尴尬位置。
所以这一章，我们不讲玄学，不甩黑话，只聊三件事：
✅ 怎么合规、快速、少风险地“开门”；
⚠️ 哪些动作看着像抢救，实则等于给PLC喂泻药；
🛡️ 怎么让下一次锁机，至少得提前给你发个“预约提醒”。
3.1 合规解锁路径：尊重规则，才是最快捷径
别信“百度搜到的XX解密工具.exe”，那大概率是你PLC人生中最后一份蓝屏截图。
真正靠谱的解锁，永远建立在可追溯、可验证、可复位的基础上。我们日常用的三条正道：
🔹 路径一：厂商授权解密流程——不是求爷爷，是走对流程
- 比如西门子S7-1200/1500：需提供PLC序列号+项目唯一ID（Project ID）+企业营业执照扫描件→官方授权中心48小时内下发“Unlock Key”；
- 信捷XC系列：需原工程文件（.plf）、PLC固件版本、以及——关键！——首次下载时生成的“绑定码”（很多客户交接时根本没抄）；
- 台达DVP-ES3：支持“远程授权解锁”，但前提是——你得提前在ISPSoft里启用“云授权服务”，且PLC联网正常……（没错，它连上Wi-Fi才能被救）。
💡速捷小贴士：
我们帮恒安某纸厂解过一台锁死的三菱FX5U——原厂说“需返厂+7个工作日”。
我们现场调出它三年前交付时存档的“加密参数表”（藏在U盘底层隐藏文件夹），配合博图v16反向解析出密钥结构，3小时完成本地授权恢复。
——不是我们比原厂强，是我们比你自己更记得你当初怎么把它锁上的。
🔹 路径二：备份项目文件恢复——你的“数字保险柜”，可能早被你亲手焊死了
- 很多客户说：“我们有备份！”
结果打开一看：是2019年的工程文件，而PLC已在2022年升级固件→新版固件不认旧工程→导入报错“Project incompatible”。 - 正确姿势：
✅ 备份=工程文件（.aplx/.pro）+ PLC固件版本号 + HMI组态文件（.prj）+ 加密密钥文本（如有）；
✅ 存储=本地加密U盘 + 企业NAS自动同步 + 速捷云端归档（我们为签约客户免费提供3年项目快照托管）；
✅ 验证=每季度抽一台非关键设备，模拟下载→验证能否无报错启动。
🌟真实案例：
泉州一家老牌印刷设备商，PLC锁后翻遍办公室，终于在财务电脑回收站里找到一份带时间戳的“.zip”——解压发现是2021年某次调试的临时备份，虽缺HMI画面，但核心逻辑完整。
我们用它重建通讯映射，重刷HMI引导页，4小时复产。
——最好的备份，不是存在哪，而是你知道它在哪，且它还没过期。
🔹 路径三：专用调试工具接入——不是万能钥匙，是听诊器+显微镜组合
我们自研/认证的几类“合法探针”，专治“没备份、没授权、但又不能停线”的硬骨头：
| 工具类型 | 适用场景 | 安全边界 |
|---|---|---|
| PLC底层寄存器直读模块（支持西门子/三菱/台达等） | 查看锁机状态字、安全任务执行标记、最后写入地址 | 只读，不写，不触发保护机制 |
| HMI逻辑反推引擎（速捷专利V2.3） | 通过触摸屏按钮响应顺序+画面跳转逻辑，反推PLC内部状态机结构 | 不接触PLC程序，纯外部行为建模 |
| 安全协议握手模拟器（适配SIL2级设备） | 模拟光电幕、急停回路、安全继电器信号，骗过PLC安全自检环节 | 仅用于诊断，不可绕过物理安全链路 |
⚠️划重点：
所有工具接入前，必做三件事——
① 断开主轴/伺服动力电源（只留控制电）；
② 拍摄PLC状态灯+HMI报错界面全景（含时间戳）；
③ 记录当前所有DI/DO实际电平（万用表实测，不是HMI显示值）。
——这不是怕担责，是怕你下次锁机时，连“第一次错在哪”都复盘不了。
3.2 应急处置建议（含风险提示）：有些操作，比锁机更可怕
PLC已锁，产线告急，老板在门口踱步……这时候，人容易慌，手容易抖。
以下动作，请务必默念三遍再动手：
❌ 禁止强制断电重启（尤其带伺服/变频器的系统）
→ 后果：Flash校验失败 → Bootloader锁死 → 进入“只能返厂”模式；
→ 正确做法：先切掉动力电，再按PLC面板“STOP+MRES”组合键（具体看型号手册），等待绿色RUN灯稳定闪烁后再上电。
❌ 禁止盲目刷写固件（哪怕你下了“最新版”）
→ 后果：固件与硬件不匹配 → CPU无法初始化 → 变砖；
→ 正确做法：查PLC铭牌型号（如“DVP20PM00T-AB”），核对官网对应固件编号（如“V3.12.00”），确认“Upgrade Path”是否支持跨版本跳升。
❌ 禁止用非授权工具清除密码（尤其国产PLC）
→ 后果：触发“防破解熔丝”→永久禁用编程口→连原厂都救不了；
→ 正确做法：联系原厂或速捷——我们有20+品牌授权通道，最快2小时拿到解密许可（非卖解密狗，是走合规流程）。
✅ 必须做的三件事（黄金15分钟）：
1️⃣ 拍：PLC指示灯状态（RUN/STOP/ERROR/BUSF）、HMI报错代码（哪怕模糊也拍）、接线端子排全景；
2️⃣ 记：锁机前最后3个操作（谁碰了HMI？有没有改参数？是否刚清过滤网？）；
3️⃣ 隔：拔掉非必要通讯线（尤其无线模块、第三方IO扩展），只留编程电缆+24V电源，排除干扰源。
💡速捷应急口诀（印在我们工程师工牌背面）：
“灯不亮，先看电；
屏报错，抄代码；
想刷机，先查表；
急断电，先断轴；
解不开？速捷在线，不收定金，只收信任。”
3.3 长效防护方案：让PLC学会“自己系鞋带”
预防，不是买一堆监控软件，而是让整套系统养成“职业习惯”。
🔹 PLC访问权限分级制度：不是防贼，是防手滑
我们帮客户落地的三级权限体系（已通过ISO 13849-1认证审核）：
| 角色 | 权限范围 | 典型操作 | 审计要求 |
|---|---|---|---|
| 操作员 | HMI画面切换、启停按钮、配方选择 | 禁止进入参数设置页 | 所有操作留痕，保留90天 |
| 技术员 | 修改非安全参数（如速度、压力）、上传/下载HMI画面 | 禁止修改PLC程序、禁用安全功能 | 每次登录需双因子认证（工号+短信） |
| 管理员 | 全权限（含密码重置、固件升级、安全逻辑编辑） | 每次操作需二次确认+电子签名 | 操作录像+日志双备份，不可删改 |
✅ 实施效果：
晋江某上市包装集团上线后，PLC误锁率下降87%，90%以上锁机事件，源头可定位到具体账号+操作时间+IP地址。
🔹 运行日志审计模块：给PLC装个“行车记录仪”
不是简单记录“谁改了参数”，而是捕获：
✔️ 每次下载/上传的工程哈希值（防篡改）；
✔️ 安全任务执行耗时（预警SIL超时风险）；
✔️ 通讯异常帧统计（提前发现EMI恶化趋势）；
✔️ DI/DO电平跳变频次（识别触点老化、线路虚接）。
我们提供轻量级嵌入式日志模块（兼容主流PLC品牌），无需改造原有程序，插上即用，数据自动同步至企业微信/钉钉告警群。
🔹 定期操作员安全培训：教人，比修机难，但值得
每年两次“PLC安全操作沙盒实训”，内容全是真实翻车现场改编：
🔹 模拟“误触安全模式”后，如何3分钟内退出而不触发锁机；
🔹 演练“电压骤降”时，如何手动执行“安全停机序列”而非直接拍急停；
🔹 教会识别HMI上那些“看似普通、实为安全锁触发器”的图标（比如三菱GX Works里的红色盾牌、台达ISPSoft里的锁形状态栏）。
🌟结语一句大实话：
PLC不怕你不懂技术，怕你懂一半就上手；
它不怕你犯错，怕你犯错后不敢承认、不敢记录、不敢复盘。所以，晋江速捷自动化科技有限公司（成立于2017年12月，总部泉州晋江）做的，从来不是“修好一台PLC”，
而是陪你一起，把每一次锁机，变成一次系统免疫力升级的机会。（下章预告：实战拆解——一台锁死的三菱FX5U开槽机，从报警到复产的4小时全流程纪实，含真实日志截图、操作录屏关键帧、以及那个被所有人忽略的“第7个DI点”…敬请期待。）
