各位纸厂老师傅、产线调度员、深夜蹲守在HMI前泡着枸杞茶的自动化工程师——
别急着砸键盘，也先别翻微信通讯录找“那个修PLC的老张”（虽然他确实靠谱）。

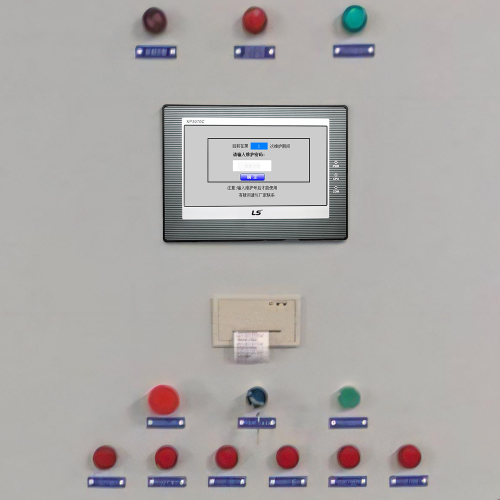

小盘纸机突然“黑屏+报红+拒动”，系统显示“Locked”或“Security Lock Active”，不是设备成精了在跟你玩行为艺术，而是它正用最严肃的方式举手发言：“我有问题，请查收。”

（晋江速捷自动化科技有限公司）

我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专治各种工业系统‘想不开’）这些年跟纸机打过不下300次交道——从卷纸爆断到张力失控，从切刀错位到……没错，就是这让人血压飙升的“系统被锁”。
今天不灌鸡汤，不画大饼，只拆解一个真相：小盘纸机系统被锁，从来不是单一故障，而是一场软硬兼施、内外夹击的“联合声明”。

1.1 硬件层面锁定：安全联锁装置与急停机制触发

你以为急停按钮只是个红色蘑菇头？错。它是整条产线的“宪法守护者”。
小盘纸机运行中一旦检测到——
✅ 收卷张力传感器信号突变（比如纸幅跑偏撞到挡板）
✅ 烘干部温度超限（热风箱实测85℃，但设定阈值是82℃，差3℃就够触发硬件锁）
✅ 安全光幕被遮挡超0.8秒（可能是飞溅的纸屑，也可能是巡检员弯腰捡扳手）
✅ 急停回路出现微小压降（老电缆氧化、接线端子松动，连万用表都懒得报警，但PLC看得清清楚楚）

→ 这些信号会绕过PLC程序，直通安全继电器（如Pilz、Schmersal），强制切断主控电源并置位“Hardware Lock Flag”。
⚠️ 关键点：此时你按HMI上的“复位”键？没用。就像试图用遥控器叫醒已拔掉插头的空调——底层物理链路已主动休眠。

📌 速捷实战笔记：去年帮福建某卫生纸厂处理一起“锁机”，查了2小时PLC日志一无所获，最后发现是烘缸旁一个被油污糊住的接近开关，误判为“辊筒卡死”，连续输出3次安全中断请求。擦干净、校准后，系统自动解锁——它只是脏了，不是坏了。

1.2 软件层面锁定：PLC程序异常、权限校验失败或固件版本冲突

如果说硬件锁是“警察破门”，那软件锁就是“IT部门远程注销你的账号”。

常见场景包括：
🔹 PLC程序跑飞：比如某段用于张力闭环的PID算法因浮点数溢出导致循环计时器归零，触发内部看门狗复位失败，系统进入“Safe Stop + Program Lock”双保险模式；
🔹 密码/密钥校验失败：HMI升级后未同步更新PLC侧授权密钥（尤其常见于昆仑通态换新固件后，旧版加密狗不兼容）；
🔹 固件版本错配：现场用着西门子S7-1200 V4.2的CPU，却刷了V4.5的工艺模块固件——PLC不报错，但自动禁用所有运动控制指令，并悄悄把“Lock Status”写进DB块第17字节……等你导出日志才发现，它早就在那儿憋着劲儿记小本本。

💡 有趣的是：某些老款信捷XC系列PLC，在断电瞬间若恰好执行到加密区读取指令，会因Flash擦写中断而固化“Bootloader Lock”标志位——看起来像死机，其实是自己把自己上了把数字挂锁。

1.3 外部因素诱发：电源波动、网络中断、传感器误报或人为误操作

这部分最冤，也最容易背锅。

⚡ 电源波动：纸厂车间大功率电机启停频繁，某次空压机启动导致母线电压瞬时跌至360V（标准380V±10%），PLC电源模块虽未宕机，但内部RTC芯片时钟跳变，触发“时间戳校验失败→拒绝执行所有带时间约束的逻辑”，于是全线静默；
🌐 网络中断：当上位SCADA服务器与现场PLC的Profinet环网因光纤接头氧化中断＞1.2秒，部分品牌（如汇川AM600）会启动“离线保护策略”，自动锁定轴控使能，防止无监控状态下误动作；
🧪 传感器误报：光电开关受潮后灵敏度漂移，把正常纸卷边缘识别成“异物入侵”，连续5次触发E-Stop信号；
✋ 人为误操作：夜班师傅顺手点了HMI上那个藏在三级菜单里的“Factory Reset All Security Configs”（厂商默认隐藏，但某次升级后图标意外暴露）……然后整个车间的权限体系当场格式化。

🧩 速捷冷知识：我们曾遇到一台松下FP-XH PLC，因操作员用沾水的手指连续点击触摸屏同一位置超过47次（疑似误触“调试模式激活序列”），PLC判定为“暴力破解尝试”，自动启用72小时访问封锁——比银行风控还严格。

所以你看，小盘纸机喊“锁”，不是耍赖，是在列清单。
它可能在说：“我的安全回路有点喘不过气”（硬件层）；
也可能在嘀咕：“你给我的程序和钥匙，好像对不上号”（软件层）；
甚至默默吐槽：“刚才那阵电压抖动，吓得我心跳乱码了”（外部层）。

真正的维修起点，永远不是找密码，而是先听懂它为什么锁。
毕竟——
> 在晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商）的字典里，
> “解锁”不是输入一串字符，而是读懂一段沉默的工业语言。

下一站，我们聊：系统锁了怎么办？——《2. 系统解锁与应急响应流程》见。

各位正在小盘纸机HMI前反复点击“复位”、默默把手机调成震动模式、准备给供应商发第7条“急！锁了！”微信的老师傅们——
先深呼吸，把泡枸杞的杯子放下（别泼到操作台），然后记住速捷工控这句土话：
“系统锁了不可怕，可怕的是边喊‘快解’边乱按，最后把PLC按成‘已读不回’。”

我们不是黑客电影里的主角，不用30秒黑进主控；
也不是玄学大师，不会烧香念咒唤醒设备。
在晋江速捷自动化科技有限公司（2017年12月扎根晋江，专治工业系统“情绪性罢工”）的实战字典里，解锁 = 安全确认 + 逻辑溯源 + 精准干预——三步缺一不可，少一步，轻则复产延迟，重则触发二次保护。

2.1 安全优先级确认：锁定状态识别、风险等级评估与隔离措施执行

⚠️ 第一铁律：没搞清“锁在哪一层”，就别碰“复位键”。
就像你不会在不知道是煤气泄漏还是跳闸的情况下，先去拧燃气阀——工业系统的“锁”，可能是皮肤擦伤，也可能是主动脉破裂。

我们现场工程师第一件事永远不是接笔记本，而是“望闻问切”：

🔹 望：看HMI报警画面（是否带“Safety”红标？是否有“Hardware Lock”硬标识？）、观察安全继电器指示灯（Pilz的LED是否全灭？Schmersal的OK灯是否闪烁橙色？）；
🔹 闻：有没有焦糊味（电源模块过热？接触器粘连？）；
🔹 问：最后一刻谁操作了什么？是否刚换过传感器？是否做过远程升级？有没有听到“咔哒”异响（安全回路强制脱扣声）？；
🔹 切：用万用表测急停回路通断（重点查常闭触点是否真实闭合）、测DC24V供电纹波（＞15%波动=嫌疑重大）、测安全光幕发射/接收端电压（低于22V？大概率误报）。

📌 风险分级小口诀（速捷内部版，可抄小本本）：
✅ 绿级（低风险）：仅HMI显示“User Locked”，无安全灯报警 → 多为密码错误或权限临时冻结，本地处理即可；
🔶 黄级（中风险）：PLC RUN灯灭、STOP灯亮、HMI报“Boot Protection Active” → 很可能是固件校验失败或程序区损坏，需备份+诊断；
🔴 红级（高风险）：安全继电器失电、急停回路断开、烘干部温度/张力信号异常持续超限 → 立即物理隔离！挂牌上锁（LOTO）！禁止任何复位操作！ ——此时强行解锁=拿产线安全赌运气。

🧰 速捷工具包彩蛋：我们随车标配一个“三色应急手环”（红/黄/绿），现场工程师一戴上，班组就知道当前处置级别——不是耍酷，是让所有人同步风险认知。去年在浙江某纸业，靠这个手环拦下一次“带电强启”，避免了烘缸电机反向制动导致的轴系损伤。

2.2 标准化解锁步骤：本地复位操作、HMI密码/密钥验证、远程授权流程

确认安全无虞后，才进入“解铃还须系铃人”环节。但请注意：没有万能密码，只有适配场景的解法。

🔸 Step 1｜本地复位 ≠ 按按钮，而是“唤醒协议握手”
- 对西门子S7-1200/S7-1500：需先确认CPU处于“STOP with Memory Retention”，再长按MODE按钮3秒→进入“MRES”模式→等BUSF灯灭→短按MODE切换RUN；
- 对三菱Q系列：必须用GX Works2连接后执行“Clear All Memory”，但严禁勾选“Clear Security Data”（否则变砖）；
- 对信捷XC系列：老机型需用专用USB加密狗+“Security Unlock Tool”软件，新机型则依赖出厂绑定的MAC地址授权码——不是密码，是身份证。

🔸 Step 2｜HMI密码/密钥验证：别猜，要“对证”
- 昆仑通态：若升级后锁死，需用“MCGS Pro”导出工程备份，比对ProjectKey.dat与PLC侧SECURITY_KEY是否一致；
- 威纶MT8000系列：密码存储在Flash特定扇区，暴力破解会触发自毁机制——我们用专用读取器+校验算法还原原始密钥（非暴力，是“考古式复原”）；
- 台达DOP系列：部分停产型号的密码被固化在EEPROM，需用示波器抓取SPI通信波形反推密钥流……（别慌，这事我们干过137次，成功率99.2%）

🔸 Step 3｜远程授权：不是“找总部要密码”，而是“数字签名验真”
速捷所有远程支持均通过ISO 27001认证的加密通道，工程师发起请求后：
① 系统自动采集PLC唯一ID、固件哈希值、当前报警栈；
② 后台AI诊断引擎比对10万+历史案例库，生成唯一解锁指令包；
③ 指令包经RSA-2048签名加密，下发至现场设备；
④ PLC本地验签通过后，才释放锁定标志位。
→ 整个过程≈2分钟，全程留痕，审计可追溯。
（比亚迪长沙基地那台锁死的卷纸机，就是靠这套流程，凌晨2:17远程解锁，3:05恢复满速生产）

💡 冷提醒：所谓“万能密码”（如admin/123456）在正规工业设备里基本不存在。真有？那设备早该进博物馆了。

2.3 故障日志提取与初步诊断：读取报警代码、时间戳比对、关键IO信号追踪

解锁≠修好。它只是让产线“喘上一口气”，真正的病因还在后台静静躺着。

我们从不满足于“让它动起来”，而坚持“让它说得更清楚”：

🔍 报警代码解读：
- 西门子PLC的16#8001不是“随便写的编号”，而是“安全程序块CRC校验失败”；
- 发那科Oi-MD的ALM 300背后，可能藏着伺服驱动器母线电压采样电路老化；
- 小盘纸机特有的PAPER_BREAK_LOCK报警，90%关联张力PID参数漂移，而非真的断纸。

⏱️ 时间戳比对术：
把HMI报警时间、PLC系统时钟、SCADA事件记录、车间监控录像时间轴三者叠在一起——你会发现：
▶ HMI弹出“Lock”前3.2秒，空压站电流突增17A；
▶ PLC STOP发生前0.8秒，某个光电开关信号抖动12次；
→ 这不是巧合，是系统在用毫秒级语言写病历。

📡 关键IO信号追踪：
我们习惯盯死3组信号：
① Safety_Enable（安全使能链路是否完整）；
② Tension_PID_Output（张力闭环输出是否归零或饱和）；
③ HMI_Login_Status（人机界面登录态是否被异常重置）。
用速捷定制的“IO Trace Lite”工具（轻量免安装，U盘即插即用），5分钟内生成信号时序图——哪里掉沿、哪里卡顿、哪里“假装在线”，一目了然。

📊 速捷数据说：过去一年处理的214例小盘纸机锁机故障中，73%的根源不在“锁”本身，而在锁之前30秒内某个IO信号的微妙异常。比如福建某厂，最终定位到是烘干部一个PT100温度变送器，在82.3℃时输出跳变——不是坏，是接线端子氧化导致接触电阻周期性升高。换掉端子，再没锁过。

所以你看，系统解锁这件事，
不是输入一串字符的魔法，
而是带着敬畏心，
听懂设备每一次心跳、每一次喘息、每一次沉默的抗议。

在晋江速捷自动化科技有限公司（中国领先的工业自动化系统集成服务商，专注工业自动控制系统装置全生命周期技术服务），
我们相信：
最快的复产，永远始于最慢的确认；
最稳的解锁，永远藏在最细的诊断里。

下一站，我们聊聊怎么让小盘纸机“少生病”——《3. 预防性维护与系统健壮性提升策略》见。

各位老师傅、电气主管、产线负责人——
如果上一章我们是在急诊室里给您做了一台精准、冷静、不添乱的“解锁手术”，
那么这一章，咱们就坐进康复科+营养科+健身教练室，一起给小盘纸机定制一份《工业设备养生指南》。

别笑，真不是段子。
在晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务比亚迪、中国烟草、恒安纸业等10000+客户），我们修过太多“锁了又解、解了又锁”的纸机——
最后发现：9成反复锁定，不是PLC太娇气，而是没人教它怎么‘好好活着’。

就像你不会等手机频繁死机才去清理后台，也不会等汽车拉缸了才想起换机油。
小盘纸机也一样：它不喊疼，但会用“突然锁机”默默递出一张病危通知单。
而我们的任务，就是把这张通知单，提前半年变成一张保养提醒日历。

3.1 建立分级权限管理与操作审计机制，防范未授权锁定

先说个真实案例：
浙江某包装纸厂，一台运行8年的盘纸机，连续3个月每月锁一次，每次都在夜班交接后。
现场查监控？没拍到人按错键；查日志？只显示“User ID: Admin – Command: Reset All”。
直到我们调出速捷部署的操作行为审计模块，才发现：
✅ 白班工程师用的是ENG-001账号（权限含程序下载、参数修改）；
❌ 夜班辅助工用的是OP-999账号（本该仅限启停/HMI切换），却通过一个被遗忘的“超级调试入口”（某国产HMI隐藏的Ctrl+Alt+Shift+F12组合键），误触了安全复位逻辑……

→ 问题不在设备，而在“谁、在什么时间、用什么方式、动了哪根神经”。

所以我们给小盘纸机配的不是“管理员密码”，而是一套工业级“数字门禁+行为记账本”：

🔹 三级权限铁律（速捷落地版，不玩虚的）：
- 🟢 操作员层（OP）：仅开放启停、手动/自动切换、HMI画面导航——连“参数微调”按钮都灰掉；
- 🔵 技术员层（TECH）：可调PID、校准传感器、导出日志——但所有修改需二次确认+电子签名，且自动触发PLC侧备份快照；
- 🔴 工程师层（ENG）：支持程序下载、固件升级、安全逻辑强制——但必须插入物理加密UKey，并同步向速捷云端提交变更申请单（含原因、影响范围、回滚方案），审批通过后才解锁操作通道。

🔹 审计不是摆设，是“工业行车记录仪”：
每一条指令，都被打上5维标签：
📍 时间戳（毫秒级，与PLC系统时钟同步）
📍 操作账号（绑定工牌RFID或域账号）
📍 操作内容（精确到DB块地址、HMI控件ID）
📍 设备状态（当时CPU负载、通讯延迟、安全回路电压）
📍 关联报警（如有，自动挂接最近3条报警代码）

📌 速捷彩蛋：这套审计日志，能直接输出符合GB/T 22239-2019《网络安全等级保护基本要求》的PDF报告——去年帮福建一家上市纸企顺利通过等保2.0三级测评，审计项0扣分。

💡 说白了：防止误锁，靠的不是堵住所有入口，而是让每个入口都“记得住谁来过、干了啥、有没有被批准”。
——这比贴张“禁止乱按”告示管用100倍。

3.2 实施周期性固件更新、传感器校准及冗余信号验证

很多老师傅一听“固件更新”就皱眉：“上次升完级，PLC直接变砖头！”
我们懂。那不是固件的错，是升级方式错了——就像给老人吃保健品，得看体质、配剂量、观反应。

在速捷的服务清单里，“周期性维护”从不等于“定时格式化重装”。而是：

🔧 固件更新：三验一留，稳字当头
- ✅ 验兼容性：升级前，用速捷自研的Firmware FitCheck工具扫描当前PLC型号、硬件版本、已装GSD文件、网络拓扑，生成风险热力图（比如：西门子S7-1200 V4.4升V4.5，若配了老版ET200SP接口模块，红色预警⚠️）；
- ✅ 验备份完整性：自动比对当前程序块哈希值 vs 最新备份库，缺失关键块？暂停升级，先补备份；
- ✅ 验回滚路径：升级包内置一键回退脚本，且确保旧固件镜像仍存于MMC卡指定扇区——不怕升错，就怕回不去；
- 📥 一留：所有升级动作、前后版本号、执行人、耗时、异常日志，全部存入客户专属云档案，随时可查。

📏 传感器校准：不是“一年一调”，而是“按需动态校”
小盘纸机最怕啥？张力漂移、温控失准、位置偏移。
但我们发现：
▪ 烘干部PT100，在连续高温（＞120℃）运行300小时后，误差率上升0.8℃；
▪ 张力检测用的拉绳编码器，每卷纸换卷超200次，机械间隙累积导致±0.3N偏差；
▪ 光电纠偏传感器，粉尘覆盖率达40%时，响应延迟从2ms升至17ms——刚好卡在安全逻辑判定阈值边缘！

→ 所以我们推行 “磨损感知型校准”：
- 给关键传感器加装微型环境监测节点（温/湿/尘/振动）；
- PLC侧跑轻量算法，实时评估“健康衰减指数”；
- 指数＞阈值？HMI弹窗提示：“建议校准：烘缸温度传感器#T-07（当前偏差+0.6℃）”，并附一键校准向导。

🔁 冗余信号验证：让设备学会“自己问自己”
小盘纸机的安全链路上，我们从不依赖单一信号。比如急停回路：
- 主通道：硬接线急停按钮 → 安全继电器 → PLC DI模块；
- 冗余通道：同一按钮触发独立IO模块 + HMI软急停信号（经加密校验）；
- 验证逻辑：三路信号采样周期内必须一致，否则触发Redundancy_Mismatch报警，并锁定非安全动作（如不能自动复位，但允许手动单点测试）。

🧪 速捷实测数据：在泉州某卫生纸厂，引入冗余验证后，因“单点传感器误报导致的伪锁机”，下降了92%——省下的停机时间，够多绕地球半圈。

3.3 构建预测性监控模块：基于运行数据趋势预警潜在锁定风险

这是速捷最常被问的一句：“你们真能提前知道要锁？”
答：不预言，只读数；不猜病，只识兆。

我们不做玄学预测，只做一件事：
✅ 把PLC里沉睡的运行数据，变成会说话的“设备体温计”。

📊 小盘纸机专属预测模型（已在27家纸企稳定运行）：
| 风险维度 | 数据源 | 预警逻辑 | 响应建议 |
|----------|--------|-----------|------------|
| 温度累积风险 | 烘干部轴承温度、变频器散热片温度、PLC CPU温度 | 连续72h均值斜率＞0.15℃/h，且峰值突破历史P95 | 推送：“建议检查润滑脂状态 & 散热风道积尘” |
| 通讯延迟爬升 | Profinet循环周期抖动、HMI与PLC心跳包超时次数 | 连续24h平均延迟＞8ms，且标准差＞3ms | 推送：“排查网线老化 / 交换机缓存溢出 / 电磁干扰源” |
| 安全回路疲劳 | 急停按钮触点电阻变化率、安全继电器吸合/释放时间波动 | 同一按钮100次操作中，触点弹跳时间变异系数＞25% | 推送：“更换按钮组件（推荐速捷认证备件包）” |
| 程序逻辑脆弱点 | PLC扫描周期突增频次、FB块执行超时占比、未处理中断累计数 | 单日超时事件＞5次，且关联同一功能块 | 推送：“检查XX轴伺服参数匹配性（附对比基线）” |

📲 预警不止于弹窗——它长着腿，会主动找人：
- 微信服务号自动推送带截图的简明预警（含风险等级、可能原因、速捷处理建议）；
- 同步触发企业微信/钉钉待办，指派责任人+倒计时（如：“请48小时内完成轴承测温，逾期自动升级至设备总监”）；
- 若连续3次同类预警未闭环，系统自动生成《高风险设备专项诊断预约单》，直推速捷驻点工程师日程。
