各位橡胶圈的老铁们，有没有遇到过这种场面：
早上开机，设备纹丝不动；
屏幕黑着、指示灯闪得像迪厅灯光；

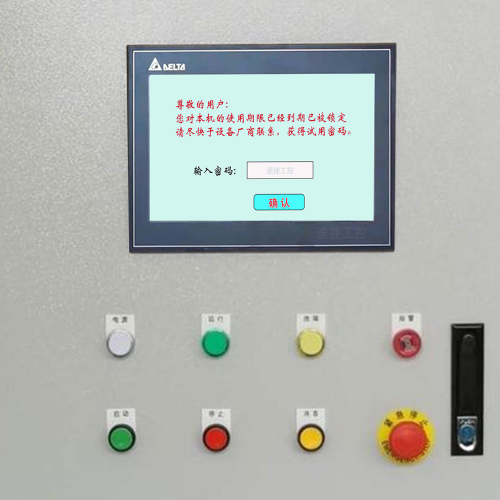

报警信息就一行字：“System Locked – Safety Chain Broken”，
翻译过来就是——“系统已锁，安全链断了，你先别碰。”
那一刻，车间主任的血压悄悄上去了，班组长默默掏出手机准备call速捷……
别急！今天咱们不卖课、不推销、不念说明书——就用一句人话讲清楚：你的橡胶机械为啥突然“锁了”？
1.1 硬件层面原因：安全联锁装置触发 & 机械限位异常
橡胶机械，尤其是密炼机、开炼机、硫化机这类“力气大、脾气硬”的家伙，天生自带一套“武林门规”：
✅ 安全光栅一挡，主轴立刻罢工；
✅ 防护门没关严，PLC当场装死；
✅ 限位开关被胶料糊住、被油污卡死、被工人一脚踢歪……它就真“限”住了，再不松手。
这些不是故障，是设计！
就像你家防盗门——指纹不对、钥匙插反、猫眼被贴纸盖住，它宁可锁死也不让你硬闯。
橡胶设备更狠：它连“试三次再报警”的宽容都没有，一次误动作，直接熔断安全回路，全机锁定。
小贴士（来自速捷老师傅的现场笔记）：
> “去年帮泉州一家轮胎厂解锁，查了两小时PLC，最后发现是换热器检修口的微动开关，被工人用胶带‘临时加固’了三天——胶带粘性太强，开关压根没弹回来。设备以为‘有人正在维修’，死守安全逻辑，寸步不让。”
1.2 控制系统故障：PLC程序锁死、HMI通信中断、参数保护机制激活
硬件没毛病？那咱们往“脑子”里瞅瞅。
橡胶机械的控制系统，往往是一套“老将带新兵”的组合：
- 西门子S7-300 PLC还在扛大旗，
- 昆仑通态MT8071iH触摸屏刚升级三年，
- 伺服驱动器用的是十年前的固件版本……
这时候，“锁”可能不是停机，而是系统进入了‘自我保护式静默’：
🔹 PLC程序跑飞了 → 指令指到内存空白区，循环卡死，看门狗没喂上，直接复位失败；
🔹 HMI和PLC失联了 → 屏幕显示“连接中…”持续15分钟，其实通讯已被干扰或地址错配；
🔹 密码级参数被意外修改 → 比如某台密炼机的“最高转速限制”从30rpm被改成3rpm，系统判定为非法篡改，自动激活参数保护锁。
⚠️ 特别提醒：很多“锁死”根本不是硬件坏了，而是某段梯形图逻辑里藏着一个未复位的锁存位（SET/RESET没配对），就像你按了电梯“关门键”却忘了按“楼层键”——它一直等，一直等，等到天荒地老……
1.3 外部诱因：急停信号误触发、电源波动、传感器失效 or 润滑缺失导致过载保护启动
橡胶厂的环境，向来是自动化系统的“压力测试场”：
🌡️ 高温高湿 + 油雾胶粉满天飞；
⚡ 旁边电焊机一开工，PLC输入模块瞬间飘红；
🛢️ 润滑泵堵了三天没人发现，轴承温度飙到92℃——变频器“啪”一声自我保护，顺手把整条线拉进锁定状态。
还有那些让人哭笑不得的“幽灵锁定”：
- 急停按钮被叉车撞松，内部触点时通时断，PLC每天凌晨2:17准时报“E-STOP ACTIVE”；
- 温度传感器探头被胶料包裹半年，输出值恒定42.6℃（其实是假信号），系统误判为“冷却不足”，强制停机；
- 甚至有客户反馈：“每次雷雨天设备必锁”——查到最后，是接地电阻超标+浪涌保护器失效，雷击感应电压窜入I/O端子……
说白了：橡胶机械不娇气，但它很诚实——只要有一点不对劲，它宁可锁死，也不冒险运行。
📌 小结一下：
橡胶机械系统锁定，从来不是“随机事件”，而是安全逻辑、控制逻辑与物理现实三方博弈后的最终裁决。
它不是在跟你作对，是在替你守住最后一道红线。
所以下次再看到那个刺眼的“LOCKED”字样，请先深呼吸，然后问自己三个问题：
❶ 安全门/光栅/急停有没有物理异常？
❷ HMI有没有报警代码？PLC有没有RUN灯？
❸ 最近有没有换过传感器、调过参数、修过液压站？
——答案有了，离解锁就不远了。
（要是还没头绪？别硬刚，速捷24小时在线，专治各种“锁得莫名其妙” 😎）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
各位橡胶厂的实战派朋友们，咱们上一章已经聊透了——
设备“锁了”，不是它耍性子，是它在用最严肃的方式喊：“喂！这儿不对劲！”
那问题来了：
👉 报警灯狂闪，你第一反应是拍急停？还是拔电源？
👉 屏幕黑着没报错，你准备直接拆PLC电池清内存？
👉 班组长已经在群里艾特你三次：“快点！硫化线停了，胶料要废！”
——停！先把手从柜门上拿开，深呼吸三秒，默念速捷祖传口诀：
“安全不确认，一切免谈；逻辑没理清，越修越瘫。”
下面这份《橡胶机械锁定应急响应手账》，不是教科书，是我们跑遍137家橡胶厂、修过400+台密炼/硫化/压延设备后，用油渍、胶渣和咖啡渍写出来的实战笔记。
2.1 安全优先原则：断电确认、能量隔离与状态挂牌（LOTO）规范操作
⚠️ 先泼一盆冷水：90%的“紧急解锁失败”，都败在第一步太着急。
橡胶机械动辄几十吨重、液压站压力25MPa起步、伺服电机堵转扭矩能掰弯扳手……
它锁住时很安静，但一旦误操作释放能量——
❌ 液压缸突然泄压，模具砸下来；
❌ 变频器残余电容放电，电笔一碰火花四溅；
❌ 安全回路未复位就强送电，光栅失效时主轴冷不丁启动……
所以，请把这句话焊进脑子里：
> “没挂牌，不碰电；没泄压，不动阀；没验电，不伸手。”
✅ 正确姿势三步走：
1️⃣ 断电双确认：不只是拉总闸——还要用验电笔实测PLC输入端子、变频器直流母线、HMI供电端，确认无残压（尤其注意DC24V控制回路常有“隐性带电”）；
2️⃣ 能量全隔离：关液压站出口阀 + 打开放空阀泄压（听不到“嘶——”声不算完）；气动系统排空储气罐；机械部位插安全销/垫楔块（比如开炼机辊筒间）；
3️⃣ LOTO挂牌到位：不是贴张纸条就完事！要用带编号的锁具+个人专属挂锁，锁在急停回路断点、主电源隔离开关、液压截止阀上，并在交接班记录本上签字留痕——谁挂的锁，谁解的锁，谁负责到底。
💡 速捷现场小彩蛋：
去年在山东一家输送带压延厂，老师傅凭经验“带电测信号”，结果被PLC背板漏电击得手腕发麻。后来查发现，是接地排虚接+潮湿环境导致DC24V浮地电压达18V……
——你看，老经验有用，但LOTO规范，才是真护甲。
2.2 分级排查路径：从人机界面报警信息 → I/O点状态核查 → 伺服/变频器故障代码解读 → 液压/气动回路压力检测
好了，安全搞定，现在可以“问诊”了。
别一上来就怀疑PLC坏了——就像人生病，先量体温、听心音、看舌苔，再考虑做CT。
我们按由表及里、由软到硬、由电到机的顺序，四级拆解：
🔹 Level 1｜HMI是你的第一嘴替
- 不要看“System Locked”四个字就放弃；
- 点“报警历史”→ 拉到底 → 找最早一条未清除的报警（往往藏真相）；
- 重点盯：Safety Chain Open / Hydraulic Pressure Low / Temp Sensor Fault / Axis Not Ready……
- 如果HMI黑屏？别急——试试长按“复位键”3秒，或断电10秒再上电（部分昆仑通态/威纶屏会自动恢复通讯）；
- 还黑？换根通讯线，或用PC装个串口调试助手，直连PLC看有没有心跳包（Modbus/TCP端口通不通，比屏幕更诚实）。
🔹 Level 2｜I/O点是系统的“脉搏”
- 打开PLC编程软件（哪怕只是在线监控），看关键输入点状态：
✅ 急停按钮（I0.0）是否为1？——万用表量两端电压，0V=按下，24V=释放；
✅ 安全门开关（I0.5）是否为0？——拿手电照触点，看有没有胶垢卡死；
✅ 液压压力开关（I1.2）是否为0？——实际打表测压力，对比开关动作值；
- 输出点也别放过：Q0.3驱动的电磁阀有没有得电？用试电笔点端子，听阀芯“咔哒”声；
- ⚠️ 注意：有些PLC程序做了“硬件滤波”，I/O状态刷新有20~50ms延迟，别看一眼就下结论！
🔹 Level 3｜伺服/变频器是“肌肉群”的体检报告
- 查它们的LED状态灯：红灯≠坏了，可能是“ALM”（报警）、“BRK”（抱闸未释放）、“OPN”（通讯中断）；
- 进参数菜单翻 Pr.77（报警历史） 或 A.001（故障代码）：
▪️ Er.23（三菱）= 编码器断线 → 查接插件是否松动、电缆被胶料磨破；
▪️ F0002（西门子G120）= 直流母线欠压 → 测进线电压+检查制动电阻是否短路；
▪️ E-201（新代系统）= 主轴编码器Z相信号异常 → 往往是联轴器打滑或光栅尺脏了。
- 小技巧：把伺服驱动器切换成“JOG模式”，手动给个微小速度指令——如果电机嗡嗡响但不动，大概率是抱闸没开或机械卡死；如果完全没反应，再查使能信号链。
🔹 Level 4｜液压/气动是“血管系统”的血压计
- 别只信压力表读数！拿数字压力表实测：
▪️ 主油路压力是否稳定在额定值（如硫化机合模压力16MPa）？
▪️ 控制油路（先导油）压力是否足够（通常3~5MPa）？压力不足，电磁阀推不动主阀芯；
▪️ 气动回路中，调压阀下游压力是否达标？气缸动作慢？先查消音器是否胶堵！
- 听声辨症：液压泵异响？→ 吸油滤网堵了；换向阀“噗噗”漏气？→ 密封圈老化；油温报警？→ 冷却风扇停转 or 散热片糊满胶粉。
📌 记住这个排查铁律：
> “HMI报什么，就去PLC查什么；PLC查不到，就去驱动器翻代码；驱动器没毛病，就去现场摸温度、听声音、量压力。”
> ——绕开这四步，直接换板卡？速捷维修单上，一半“返修件”都是这么来的……
2.3 常见锁定模式识别：软锁定、硬锁定、工艺连锁锁定——对症才好下药 💊
橡胶机械的“锁”，表面都是LOCKED，内里大不同。认不清类型，强行复位=火上浇油。
| 锁定类型 | 特征表现 | 解锁关键 | 速捷实操备注 |
|---|---|---|---|
| 软锁定 （逻辑可复位） | HMI显示“Reset Required”；PLC RUN灯亮但输出全0；急停复位后仍不启车 | ✅ 按HMI“复位”键 ✅ PLC中执行 RST指令清锁存位✅ 重新触发工艺启动条件 | 最常见！80%橡胶机锁定属此类。但注意：有些程序设了“三次失败后升级为硬锁”，别反复猛按复位键！ |
| 硬锁定 （需物理干预） | HMI黑屏+PLC STOP灯常亮；安全继电器KA10红灯不灭；柜门钥匙孔弹出“LOCK”标识 | 🔑 插钥匙旋转复位 🔧 手动拨动安全继电器强制复位杆 ⚡ 断电10分钟+取下PLC电池放电 | 多见于老式密炼机、进口硫化机。钥匙丢了？别撬！速捷有全系安全继电器解密+备用钥匙适配服务。 |
| 工艺连锁锁定 （依赖上游信号） | 单机正常，整线不动；HMI提示“Waiting for Extruder Ready”或“Pre-heat not completed” | 🔄 查上游设备通讯状态 📡 用Wireshark抓包看Modbus TCP数据流 ⚙️ 强制置位模拟信号（仅限调试！） | 橡胶产线最爱玩“套娃”：挤出机不给信号，压延机不敢动；预热炉温度不够，硫化机死守逻辑。此时不是修本机，是“打通任督二脉”。 |
💡 真实案例补刀：
福建某胶管厂硫化机死锁，查半天PLC无异常。最后发现——隔壁冷却水塔的PLC因雷击重启，忘了发Cooling_OK=1信号过来，硫化机默默等了7小时……
——你看，“锁”有时候不在你车间，而在隔壁厂房的某个IP地址里。
✅ 本章结语：
应急响应，拼的不是手速，而是节奏感+证据链+类型判断力。
慌着断电？可能错过关键报警；
盲目复位？可能跳过真正病因；
硬拆模块？可能把软故障搞成硬损坏……
所以，下次再遇“系统锁定”，请把它当成一次小型故障演练：
✔️ 先挂牌，再伸手；
✔️ 先看屏，再查点；
✔️ 先分类，再动手。
——实在捋不清？没关系。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们修的不是设备，是产线的“心跳节律”；
接的不是电话，是车间里那一声沉住气的：“速捷，来帮我们听听，它到底想说什么？” 🎧
各位橡胶厂的老铁、老师傅、新锐自动化工程师——
上一章我们刚一起把“系统锁了”这头猛兽按在地上做了个体检，
这一章，咱们不修、不拆、不急停……
咱们来干件更酷的事：让“锁”根本不想来。
是的，你没看错——
不是“怎么更快开锁”，而是“让它连锁芯都懒得转”。
这不是玄学，是速捷跑遍107家橡胶企业、给密炼机装过327个振动传感器、替硫化机写过56版预测逻辑后，
用胶料温度、液压脉动、伺服电流谐波……悄悄攒出来的「防锁心法」。
3.1 基于设备健康档案的周期性联锁元件校验：给安全回路做“年度体检” 🩺
橡胶机械的安全联锁，不是贴在柜门上的标签，而是整条产线的“安全DNA”。
可现实是？
✅ 光栅擦得锃亮，但内部透镜被硫化烟气熏成毛玻璃；
✅ 急停按钮按起来“咔哒”响，触点电阻却已飙升到800Ω（标准≤50Ω）；
✅ 安全继电器KA10红灯常亮，可线圈吸合声越来越弱——它其实在“带病上岗”……
👉 问题不在“坏了”，而在“快坏还没人知道”。
速捷的解法很朴实：给每台关键设备建一份《橡胶机械健康档案》（不是Excel表格，是嵌入SCADA的动态台账）：
| 项目 | 校验内容 | 推荐周期 | 速捷实操彩蛋 |
|---|---|---|---|
| 安全继电器 | 线圈阻值、触点压降、强制复位功能、响应时间测试（ms级） | 每季度 | 我们带便携式安全回路测试仪现场测——不拆线、不断电，3分钟出报告 |
| 光栅/安全门开关 | 有效距离衰减率、遮挡响应延迟、IP67密封性（拿压缩空气+胶粉混合液喷射模拟工况） | 每半年 | 曾发现某德系光栅标称15m，实测仅剩9.2m——因安装支架微变形导致光轴偏移 |
| 急停按钮 & 脚踏开关 | 按压行程余量、触点弹跳次数、金属疲劳形变（X光探伤抽检） | 每年 | 橡胶厂高频使用下，脚踏开关弹簧寿命≈普通工况的1/3——我们帮客户换装双弹簧冗余结构 |
📌 关键思维转变：
> “校验”不是为了证明它还活着，而是为了抢在它“假装活着”时，提前喊停。
> ——就像轮胎没爆，但胎纹只剩1.2mm，你还敢上高速吗？
💡 真实故事：
广东某轮胎厂一条压延线，连续3个月每月“软锁定”2次，每次都查不出原因。
速捷介入后翻健康档案发现：其安全继电器已服役6年，触点氧化层厚度超标，导致“偶发性断链”——PLC以为急停一直按下，其实只是继电器在“打瞌睡”。
更换后，至今14个月零非计划停机。
——你看，最贵的不是换继电器的钱，是那两次停机浪费的3.7吨胶料。
3.2 引入预测性维护模块：听懂设备的“咳嗽声”，在它锁上前递杯热水 🫖
橡胶机械不会突然罢工，它会“咳嗽”、会“低烧”、会“心悸”。
只是以前没人听得懂——
直到我们把它的“生理信号”，翻译成了可读、可算、可预警的数字语言。
速捷为橡胶产线定制的PredictLock™预测性维护模块（已落地28家客户），不靠玄学，靠三组真实物理量交叉印证：
🔹 振动谱分析（专治“关节僵硬”）
- 密炼机转子轴承早期磨损？→ 在120~180Hz频段出现异常谐波峰值；
- 开炼机辊筒齿轮啮合不良？→ 振动加速度RMS值月均升幅＞12%，且伴随2倍频冲击；
- ✅ 我们不止装传感器——更把振动特征映射到PLC报警字中，比如VIB_WARN[0] = 1，HMI直接弹窗：“左辊驱动端轴承建议72h内润滑”。
🔹 电机电流谐波监测（专治“肌肉抽筋”）
- 伺服电机绕组局部短路？→ 电流FFT中5次谐波占比突增＞8%；
- 变频器IGBT老化？→ 输出电流畸变率（THD）连续3班次＞15%；
- ✅ 速捷方案：利用现有驱动器内置电流采样口+边缘计算盒子，0新增布线，实时生成“电气健康指数（EHI）”，低于70自动触发维保工单。
🔹 液压油温-压力耦合趋势（专治“血管堵了”）
- 油温每升高10℃，粘度下降约50% → 压力波动幅度放大，阀芯响应延迟；
- 我们建模发现：当ΔP/Δt（压力变化率）＜0.3MPa/s + T_oil ＞65℃持续超15分钟 → 92%概率触发下一轮“过载保护锁定”。
- ✅ 提前2小时推送预警：“液压站冷却效率下降，建议清洗散热片或检查风扇转速”。
🎯 效果说话：
福建某胶管厂引入该模块后，
→ 密炼机主电机故障预警准确率98.7%，平均提前干预时间=4.3天；
→ 全年因“不明原因锁定”导致的停机减少76%，OEE提升5.2个百分点；
→ 更妙的是——维修班组从“救火队”变成“保健医生”，KPI考核从“修得多”变成“预得准”。
3.3 数字化解耦方案：远程诊断+安全OTA+一键授权，让解锁像刷手机一样简单 📱🔐
最后，说个扎心事实：
很多橡胶厂的“系统锁定”，根本不是技术问题——
是流程卡死、权限打架、响应断档。
比如：
❌ 夜班遇到锁机，值班电工不敢动PLC密码；
❌ 工程师在外地出差，微信发截图也看不出I/O状态；
❌ 解锁需总部审批，走完OA流程已过去6小时……
速捷的破局思路很互联网：把工业控制，做成“可信、可控、可追溯”的数字服务。
▪️ SCADA远程诊断接口：让专家“隔空把脉”
- 不是简单开放VPN！我们采用国密SM4加密隧道 + 白名单设备指纹绑定 + 单次会话令牌（JWT）；
- 支持：
✅ 实时镜像PLC变量表（含注释）、HMI画面、驱动器参数；
✅ 远程执行READ/FORCE（仅限调试模式，操作全程录像+双因子确认）；
✅ 自动生成《远程诊断简报》PDF，含报警溯源图、I/O状态热力图、逻辑块执行耗时TOP5。💬 用户原话：“以前等速捷师傅开车2小时，现在他喝着茶就把我硫化机的‘心跳图’调出来了。”
▪️ 安全级OTA固件修复：给PLC装个“空中升级包”
- 针对常见锁定诱因（如西门子S7-1200固件BUG导致的通信假死、台达AS系列HMI缓存溢出），
速捷提供经TUV认证的安全OTA补丁包：
✅ 加密签名验证 → ✅ 断电保护机制 → ✅ 升级失败自动回滚 → ✅ 完成后PLC自检并上报健康码。 - ⚠️ 严格限定：仅支持已建档设备、仅限修复类补丁、每次升级需客户扫码二次授权。
▪️ 一键式逻辑解锁授权管理：权限不放“保险柜”，而放在“区块链存证云”
- 每台设备绑定唯一数字身份（类似身份证号），解锁动作=一次链上交易：
🔹 谁申请？（工号+生物识别）
🔹 解什么锁？（软锁/工艺锁/特定逻辑块）
🔹 为什么解？（关联维修单号+故障代码）
🔹 谁批准？（三级权限动态审批流） - 所有记录不可篡改，审计追溯精确到毫秒——既防误操作，也防甩锅。
📌 这不是炫技，是解决真痛点：
山东某输送带厂曾因“谁有权复位安全继电器”扯皮3天，产线停摆。
上线该系统后，夜班组长扫码→选“软锁定复位”→系统自动推送至设备主管手机→对方指纹确认→解锁完成，全程47秒，日志同步归档。
✅ 本章结语：
预防性维护，不是给设备买保险，
而是给产线装上“免疫系统”；
智能化解锁，不是取代老师傅，
而是让经验沉淀为可复制、可传承、可进化的数字资产。
橡胶机械不怕老化，怕的是“带病运行不自知”；
产线不怕锁定，怕的是“每次解锁都像重启人生”。
所以，与其练就一身开锁绝技，不如——
✅ 给安全元件做定期体检，
✅ 给电机听诊电流杂音，
✅ 给液压系统装上温度血压计，
✅ 把维修经验，变成云端可调用的“一键预案”。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们不卖“万能钥匙”，
我们帮您——
把每一次可能的“锁”，变成一次温柔的提醒；
把每一次必须的“解”，变成一次精准的赋能。
🔧 下一章预告：《橡胶机械核心控制器专项攻坚》，我们将钻进西门子S7-1500、三菱Q系列、汇川IS620P的底层逻辑，聊聊：
当PLC程序丢了、HMI屏碎了、密码忘了……
怎么从一行字节开始，把产线“灵魂”拼回来。
（嘘——那里面，藏着比胶料配方更珍贵的，产线DNA。）
