大家好，我是速捷工控——不是修理工，但比修理工更懂PLC的“心电图”；不是程序员，但能从一行乱码里听出设备在喊“救命”；也不是玄学大师，但确实常被客户夸：“你们怎么一眼就看出它卡在哪儿了？”
今天聊个纸碗厂老板们深夜来电频率TOP1的问题：
“速捷哥，纸碗机系统锁死了！”
（语气里混着焦虑、疲惫，还有一丝“我刚换完模具它就罢工”的委屈）
先别急着抄起螺丝刀砸HMI屏——咱们得先搞清楚：
它到底是“真锁死”，还是“装死”？是“安全机制在尽责”，还是“程序在演默剧”？
1.1 “纸碗机系统锁死了”的典型表现：它不会说话，但会用动作写小作文
你以为“锁死”=黑屏+不动？Too young～
真实现场往往像一场微型行为艺术展：

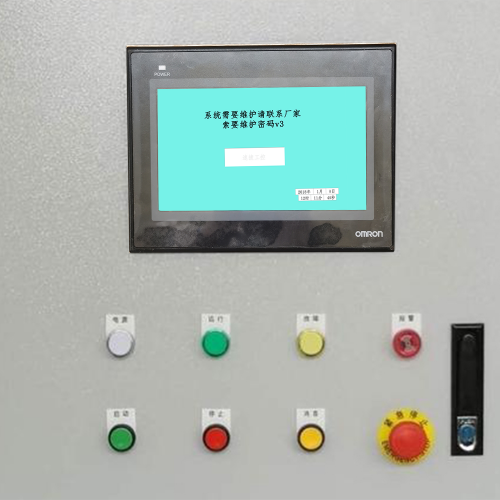

✅ 操作界面无响应：触摸屏点哪哪没反应，连“返回键”都开始思考人生；
✅ 电机集体静音：主轴停转、送纸辊罢工、冲压头悬在半空，仿佛时间被按了暂停键；
✅ 报警灯狂闪不重样：红灯、黄灯、蓝灯轮流上岗，有的还带呼吸效果（别笑，真有）；
✅ 报警代码满屏跑：比如 E072（安全回路断开）、F301（伺服驱动器通讯超时）、ALM-88（模具位置超限）……像一串加密摩斯电码；
✅ 更绝的是“假死”：HMI显示正常，按钮能按动，但命令发不出去——PLC在后台默默执行了一句：“收到，已忽略。”
💡速捷小贴士：“锁死”≠故障，而是系统在说：“当前状态不安全，我拒绝执行任何指令。”
它不是叛逆，是敬业。就像消防门自动落锁——不是坏了，是它正在守护你。
1.2 常见触发场景分析：谁动了它的“安全开关”？
纸碗机不是娇气，但它对安全极其较真。我们服务过上百台纸碗产线，发现90%的“锁死”背后，都藏着一个被忽视的“安全契约”：
🔹 急停按钮被误触 or 未复位
——最朴实无华的原因。工人手一挥碰到了红色蘑菇头，复位时只按了一下，没听到“咔哒”声（那是安全继电器真正吸合的声音）。
⚠️注意：有些老机型急停是双回路设计，只复位一边=系统永远在等另一半点头。
🔹 安全门/防护罩未完全闭合
——纸碗机高速冲压区通常配光电栅栏或磁性安全开关。有次我们赶到现场，发现只是门缝卡了半片纸屑（厚度≈0.12mm），系统：“不合规，锁死。”
（后来那片纸屑被客户裱起来，挂在车间墙上，名曰《0.12mm教训》）
🔹 PLC与HMI/伺服驱动器通信中断
——西门子S7-1200和威纶MT8071之间突然“失联”，可能只是网线接头松了0.5mm，也可能交换机积灰导致TCP握手失败。
有趣的是：HMI还在动，PLC却已“离线静默”——此时你点“启动”，等于对着空气喊话。
🔹 过载保护激活（机械 or 电气）
——冲压模具卡住异物（铁钉？断螺栓？上批次残留胶块？），电流瞬间飙升→热继电器跳闸→PLC收到“过载输入信号”→立刻执行安全锁定。
（我们曾拆出过一颗被压扁的M4螺丝，它安静地躺在模具刃口下，像一枚工业界的小勋章）
🔸 Bonus冷知识：某些国产PLC程序里，“连续3次手动复位失败”会自动触发软锁定——不是硬件坏了，是程序在说：“你再试，我就真关机了。”
📌 速捷诊断口诀（背下来，下次打电话不用慌）：
> 一看灯（报警指示）→ 二听声（继电器有没有“咔哒”）→ 三摸温（驱动器/变压器是否异常发热）→ 四查线（安全回路通断、网线插牢没、编码器线没被卷进拖链）→ 最后翻代码（不是猜，是查手册！我们备着20+品牌最新版电子手册，随时甩链接）
下一站，我们钻进设备肚子里，扒一扒：
为什么模具卡住，PLC会“选择性失忆”？
为什么伺服驱动器报错F301，其实是HMI固件偷偷重启了三次？
——欢迎进入第2章：根本原因排查与技术溯源，那里没有玄学，只有逻辑链和万用表的诚实。
（P.S. 如果你正对着一台锁死的纸碗机叹气……别硬扛。晋江速捷自动化科技有限公司，2017年12月扎根泉州晋江，专治各种“不想干活但理由很充分”的工业设备。比亚迪、恒安纸业、中国烟草都在我们这儿修过“纸碗机的情绪问题”。电话一响，工程师已出发——毕竟，纸碗不等人，订单更不等人。） IF (HEAT_DONE = TRUE) AND (TEMP_SENSOR_OK = TRUE) THEN
HEATING_STEP := STEP_READY;
END_IF;
各位纸碗厂老师傅、产线主管、刚接手老设备的95后电气工程师——
请先放下手边那杯已经凉透的铁观音，也别急着抄起万用表去捅PLC端子。
系统锁死了？没错。但“锁死”不是终点，是设备在咳嗽、在报警、在举手说：“我快不行了，但还来得及救。”
而速捷干的事，从来不是“暴力撬锁”，而是帮它顺气、清痰、调呼吸节奏——顺便给它配个私人保健医生。
3.1 安全合规的解锁步骤：断电不是“关机”，是给系统做一次心肺复苏
⚠️ 重要提醒：所有解锁动作，必须以“人员零风险”为绝对前提。
我们见过太多“高手”一通操作猛如虎，结果发现安全光幕被短接了三年，急停按钮早被胶带封死——机器没锁死，人差点被锁进ICU。
所以，请把下面这四步，当成纸碗机的「心肺复苏术」（CPR for Machine）来执行：
✅ Step 1｜断电复位：不是拔插头，是“温柔退烧”
- 先断主回路，再断控制电源（顺序反了？恭喜你刚给PLC喂了一口高压“兴奋剂”）；
- 断电后静置≥90秒（给电解电容充分放电，也给PLC内部看门狗芯片一个“冷静期”）；
- 切勿用“快速断电+立刻上电”方式“重启”——这相当于对高烧病人泼冰水，可能引发伺服驱动器IGBT炸裂（真事，某漳州客户因此换掉整套驱动模块）。
✅ Step 2｜安全回路确认：不是“灯亮就行”，是逐点听心跳
拿出你的万用表（不是测电压，是测通断），像中医号脉一样，沿安全链路“摸”一遍：
- 急停按钮常闭触点是否真正闭合？（很多按钮表面弹起，内部弹簧已疲软失效）；
- 安全门开关微动行程是否达标？（用塞尺测间隙，＜0.3mm才触发，否则系统永远收不到“门已关”信号）；
- 安全继电器Q端输出是否真实导通？（别只看LED灯，要实测触点压降，＞0.5V即存在隐性接触不良）；
> 💡速捷小动作：我们在现场常自带一枚安全回路模拟测试仪（自研，非商用），三秒内可注入标准安全电流，绕过物理开关，直接验证整条回路逻辑响应——省下半小时排查时间，也避免误判。
✅ Step 3｜PLC软复位：不是“格式化”，是帮它找回记忆锚点
- 若PLC支持在线诊断（西门子S7-1200/1500、三菱FX5U、信捷XC3等），优先使用STOP→MRES→RUN三键组合（非强制断电复位）；
- 对于程序逻辑死锁类故障（如前章所述的TEMP_SENSOR_OK卡死），我们常用强制写入法：通过编程电缆直连CPU，临时将关键使能标志位置TRUE，让逻辑流“松一口气”，再逐步释放保护锁；
- ⚠️ 警惕“伪复位”：某些HMI界面显示“复位成功”，但PLC内部安全标志位（如Safety Flag或Failsafe State）仍为Active——此时需用品牌专用工具（如TIA Portal Safety Configurator、GX Works3 Failsafe Module）清除状态，否则上电即锁。
✅ Step 4｜逐步上电测试：不是“一键启动”，是分段听诊
- 先送控制电源，观察PLC RUN灯、HMI背光、伺服驱动器Ready灯是否依次点亮；
- 再送主电源，不启动电机，仅手动点动各轴（JOG模式），听声音、看电流、查编码器反馈值是否平滑；
- 最后空载运行一个完整循环（送纸→成型→出碗），全程盯紧报警历史记录（哪怕没弹窗，PLC日志里可能藏着E107/E219这类“幽灵告警”）；
🌟 速捷黄金口诀：“灯亮≠正常，动了≠安全，跑了≠可靠” ——真正的恢复，是连续稳定运行3个班次，且无任何隐性报警。
3.2 防止重复锁定的关键措施：保养不是擦灰，是给设备做年度体检
很多客户问：“上次修好了，怎么又锁？”
我们反问：“上次修完，您给它加过润滑脂吗？校过安全光幕吗？备份过HMI工程文件吗？”
沉默三秒后，往往传来一声叹息：“……好像没。”
设备不会抱怨，但它会用“锁死”说话。而预防性维护，就是提前听懂它的潜台词。
✅ 定期润滑与清洁计划：纸碗机的“关节炎”，90%源于“干磨”
- 模具导柱、滑块、凸轮槽——每72小时须用ISO VG68抗磨液压油+微量二硫化钼润滑（忌用黄油！高温碳化后成硬痂，比砂纸还伤表面）；
- 同步带张力轮轴承——每3个月拆检，更换SKF 6001-2RS深沟球轴承（原厂多用廉价杂牌，寿命不足1/3）；
- HMI触摸屏表面——每天用超细纤维布+去离子水轻拭（酒精会腐蚀ITO导电层，三个月后触控失灵）；
📅 速捷交付标配：一份《本机专属润滑日历》（Excel可编辑版），自动提醒下次保养时间、对应部位、推荐耗材型号、甚至附带扫码看操作短视频的二维码。
✅ 安全传感器校准：别让“眼睛”近视了还继续上岗
- 安全光幕每6个月需用原厂校准棒+激光定位仪复位（误差＞±2mm即触发误锁）；
- 压力传感器（气/液压）每季度做零点漂移测试（标准做法：卸压后读取mV输出，偏离±1mV即需调零或更换）；
- 温度探头（模具加热区）每月用红外测温枪交叉比对（偏差＞±3℃即存在热电偶老化）；
🔧 速捷特色服务：我们提供便携式传感器健康检测仪（自研），10分钟完成整机23个安全点的批量校准状态扫描，并生成PDF报告——红/黄/绿三色标注，一眼看清哪颗“眼睛”该配眼镜了。
✅ 固件版本管理与备份：别让升级变成“开盲盒”
- 所有HMI、PLC、伺服驱动器固件，禁止现场直刷！必须经速捷实验室兼容性测试（我们建有20+品牌仿真平台）；
- 每次固件更新后，同步生成三份备份：
▪️ 工程文件（含密码解密版）存U盘交客户；
▪️ 加密镜像包上传至客户指定私有云；
▪️ 纸质版《版本变更清单》钉在电控柜内（含更新日期、修改项、回滚指令）；🛡️ 真实案例：某晋江客户HMI升级后频繁死机，我们从其U盘备份中调出旧版固件，3分钟回滚——而他们自己找原厂要固件，等了11天。
3.3 建立标准化应急响应清单：不是靠运气，是让每个人都能当“现场指挥官”
再好的设备，也会生病；再牛的工程师，也不可能24小时待命。
所以，速捷给每个合作客户配的，不是一张维修单，而是一份《纸碗机战时手册》——薄薄一页A4，却能让夜班组长在凌晨2点，独立完成80%常见锁死处置。
✅ 常见报警代码速查表（精简到能贴在HMI旁边）
| 报警代码 | 设备品牌 | 可能原因 | 推荐首步操作 |
|---|---|---|---|
| E072 | 广数GSK | 安全回路中断 | 查急停按钮触点、安全继电器Q端输出 |
| ALM-25 | 新代 | 主轴编码器Z相丢失 | 断电→清洁编码器联轴器→手动盘车确认Z相信号 |
| F001 | 汇川IS620P | 通讯超时 | 检查网线水晶头氧化、交换机端口指示灯闪烁状态 |
| HMI-ERR08 | 昆仑通态 | 触摸屏固件异常 | 强制重启（Power+Confirm键3秒），无效则刷备份固件 |
| LOCK-SAFE | 西门子KTP | 安全标志位未清除 | 用TIA Portal连接，进入Safety Configuration清除F-State |
✅ 授权解锁权限分级机制：谁能在什么情况下动哪根线？
我们帮客户建立三级权限体系，写进管理制度（非口头约定）：
- 一级（操作员）：仅允许执行HMI界面复位、查看报警历史、启停辅助设备（如吸尘、冷却泵）；
- 二级（班组长）：可进行断电复位、安全回路手动旁路（需双人确认+扫码登记）、调用预设参数模板；
- 三级（授权工程师）：唯一可执行PLC强制写入、HMI固件刷写、安全模块密钥解锁——且每次操作需人脸识别+操作日志云端同步；
> 📱 速捷配套工具：微信小程序「速捷纸碗急救包」——扫码调出本机专属手册、视频指导、远程专家一键呼叫，甚至支持AR叠加指引（手机对准伺服驱动器，屏幕自动标出复位拨码开关位置）。
🌿 最后送您一句速捷式叮嘱：
> “设备不会无缘无故锁死，
> 它只是把三年没换的滤芯、
> 六个月没校的光幕、
> 十二次被误改的参数，
> 统统攒成一次爆发。
> 而真正的‘快速恢复’，
> 从来不在故障发生后，
> 而在每一次你拧紧一颗螺丝、
> 清理一截拖链、
> 备份一个工程文件的当下。”
📌 晋江速捷自动化科技有限公司，2017年12月生于泉州晋江，长于产线一线。
我们修过比亚迪刀片电池产线的PLC逻辑死锁，也帮恒安纸业从一台锁死的纸碗机里，抢救出价值23万的当日订单。
不卖设备，不画大饼，只干一件事：让自动化系统，真正“自动”起来。
——毕竟，纸碗会过期，但靠谱的技术支持，永远新鲜。
