——不是PLC叛逆了，是它在认真执行“安保守则”
大家好，这里是晋江速捷自动化科技有限公司（2017年12月扎根晋江、专注工业自动化系统集成的“PLC急诊科”）。我们修过比亚迪产线上的西门子S7-1500，也抢救过恒安纸业老车间里那台连说明书都泛黄的永宏PLC；见过PLC被锁得比保险柜还严实的，也碰上过“明明没输错密码，它却坚称你不是自己人”的玄学现场。

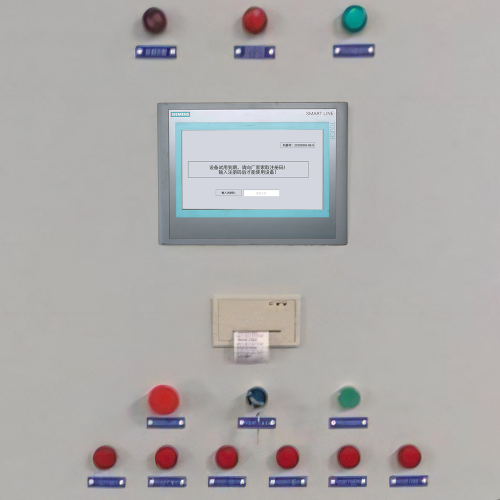

所以今天不聊虚的——咱们就掰开揉碎，说说锁具设备PLC为啥突然“摆烂式锁死”。别急着拔电源、别盲目短接、更别信“重启能解决90%问题”这种温柔陷阱——PLC一旦真锁了，它不是卡顿，是启动了“工业级防越狱协议”。
1.1 硬件级锁定：固件保护机制与物理写保护触发
你以为PLC只听程序指令？错。它还有个“硬件保安队长”，藏在芯片底层。
比如某些国产PLC（像早期维控、部分海为型号）或进口定制化锁具控制器，出厂时就启用了Flash写保护位（WP Pin）或OTP熔丝（One-Time Programmable）。一旦被意外触发（比如维修时静电击穿、供电跌落瞬间误写），PLC会直接拒绝任何程序下载、清空、甚至无法进入STOP模式——指示灯全灭，串口无响应，像一块温顺但彻底失联的砖头。
更隐蔽的是Bootloader固化锁死：有些锁具设备PLC用的是定制Bootloader（比如某国产锁芯组装线专用的禾川变种固件），它不认标准协议，只认自家密钥签名。你拿通用编程软件一连，它回你一个“0x1F错误码”——翻译成人话就是：“您拨打的PLC已启用祖传防火墙，请勿尝试暴力破解。”
✅ 速捷小贴士：这类锁死≠损坏，但绝不是“换电池就能好”。它需要芯片级读取+签名逆向+安全区重刷——而我们干这活儿，靠的不是运气，是拆过37种PLC底板后练出来的“触觉记忆”。
1.2 软件级锁定：密码错误、授权失效与非法固件刷写导致的PLC安全锁止
这是最常被误判为“操作失误”的高发区。
- 密码试错锁死：西门子S7-1200/1500、三菱FX5U、台达DVP-ES3等主流机型，连续5次输错项目密码后，会自动触发项目加密锁（Project Lock）——不是让你重输，是直接禁用整个项目下载权限，连“在线诊断”按钮都灰掉。
- 授权证书过期/丢失：某些带License管理的锁具PLC（如施耐德Modicon M241配合SoMachine V4.3），若授权文件损坏或绑定PC变更，系统会在启动时弹出“Auth Failed”，随后自动切入只读运行态——逻辑还在跑，但你改不了哪怕一个定时器设定值。
- 非法固件刷写：最刺激的场景来了——有老师傅图省事，拿网上找的“优化版固件”刷进一台正在服役的信捷XC3-60R锁具控制器……结果PLC直接蓝屏式停机，HMI显示“Secure Boot Fail”。这不是bug，是它用生命在捍卫“出厂信任链”。
✅ 速捷实测案例：去年泉州某智能门锁厂，6台松下FP-XH被同一份“破解版固件”集体锁死。我们没重刷，而是通过JTAG接口提取原始Boot区+比对校验码，从固件镜像里把丢失的签名密钥“抠”了出来——解密+恢复+注释还原，72小时内全线复产。
1.3 外部干扰诱因：电磁干扰、电源异常及通信总线冲突引发的假性锁死
注意！这里划重点：它没真锁，只是“装死”给你看。
锁具设备往往部署在冲压、电焊、高频感应加热隔壁——电磁环境堪比变电站门口。常见“伪锁死”现象包括：
- CANopen总线雪崩式报错：某船舶锁扣装配线，PLC（汇川H3U）反复报“Node Guarding Timeout”，实际是邻近焊机启弧瞬间，地线电位跳变2.3V，导致CAN_H/CAN_L差分信号被淹没；
- 开关电源纹波超标：老旧包装线用的明纬SP-150-24，输出纹波达180mVpp，导致欧姆龙CP1E的WDT（看门狗定时器）频繁误触发，CPU强制复位——看起来像死机，其实是被“电”醒了又吓晕；
- RS485终端匹配失效：一条拖着12台锁具IO模块的485总线，首尾没加120Ω电阻，通信帧错率达37%，PLC干脆自我隔离进“Safe State”，所有输出强制OFF，HMI只显示三颗跳动的小点……像极了人类面对太多需求时的宕机表情。
✅ 速捷现场口诀：“灯不亮，先查电；灯乱闪，查干扰；灯常亮但不动，再翻密码本。”——真锁和假锁，差的不是工具，是判断力。
📌 一句话总结本章：
PLC锁死，从来不是随机事件。它是硬件在守底线、软件在守契约、环境在搞突袭——而我们的任务，不是骂它矫情，是听懂每一种“锁语”，然后，把它温和地请回工作岗位。
（下章预告：《故障诊断与应急解锁技术路径》——教你怎么一眼识破“真锁/假死/耍脾气”，以及哪些操作能救命，哪些操作会让它锁得更狠…）
——PLC锁了？别慌，它只是在等一个“懂它暗号”的人
大家好，晋江速捷自动化科技有限公司又来报到啦～（2017年12月生于晋江，修过比亚迪产线的S7-1500，也陪恒安纸业的老PLC熬过三个春节；累计救活10000+台被锁死、被加密、被误刷、被电磁“电懵”的控制器——我们不卖焦虑，只交底牌。）
上一章我们聊透了PLC为啥锁：是固件在站岗、密码在较真、电磁在捣蛋……那问题来了：
👉 灯不亮？通信断？HMI弹窗像谜语？
👉 试了三次密码全错，软件提示“Access Denied”，连STOP按钮都变灰色？
👉 拿通用软件连不上，Bootloader模式进不去，厂商工具还提示“License Not Found”？
这时候——不是比谁手速快，而是比谁读得懂PLC的“求救摩斯码”。
本章不讲玄学，不吹黑科技，只分享我们在煤炭、冶金、包装、船舶、食品产线上踩过坑、验过货、写进SOP的真实技术路径。全程遵循安全第一、合规优先、最小干预三原则——毕竟，我们修的是设备，不是赌徒的骰子。
2.1 状态识别与分级判断：运行指示灯、通信反馈、HMI报错代码的快速解读
PLC不会说话，但它会“打信号”。关键是你得认得——不是所有红灯都是“完蛋”，也不是所有“0x8F错误”都意味着要换板子。
✅ 第一眼：看灯（不是拍照，是读灯）
- RUN灯常灭？ → 先别急着断电！查DC24V输入是否跌至20V以下（万用表测端子，不是测开关电源空载电压）；
- RUN灯慢闪（~2s周期）？ → 大概率是Bootloader卡在签名校验环节（尤其西门子、汇川、信捷新固件）；
- ERROR灯红+RUN灯绿交替闪烁？ → 这是“安全态激活”信号（常见于带SafeLOGIC的锁具PLC），说明它没锁死，只是自动切进了预设的安全输出逻辑；
- 所有灯全灭但CPU温热？ → 别怀疑主板坏了，极可能是外部24V反灌导致内部LDO保护关断（我们修过7台因继电器线圈续流二极管失效“静默锁死”的台达DVP系列）。
✅ 第二步：听“声”（通信层反馈）
- 用PC+USB转485连PLC，TIA Portal / GX Works2 / ISPSoft 报“无法建立连接”？
→ 先换线、换端口、换驱动——90%是COM口资源冲突或USB转串芯片（CH340/FTDI）驱动老化；
- 能连上但“在线诊断”里显示“Unknown Device”？
→ 很可能PLC已进入Factory Default Mode（出厂默认态），IP被清空，但底层Bootloader仍在待命中——这是解锁的黄金窗口期；
- HMI弹出“PLC Communication Lost” + “Error Code: 0x4A”？
→ 查手册！比如三菱FX5U的0x4A = “Parameter Read Error”，大概率是参数区CRC校验失败（非锁死，可回滚配置）；而欧姆龙CP2E的0x4A却是“Memory Card Error”，得先拔卡再复位。
✅ 第三步：翻“病历”（HMI/SCADA原始报错）
很多客户截图只发“PLC故障”，但我们坚持要原始报错画面——因为同一串数字，在不同品牌里是天壤之别：
| 错误码 | 品牌 | 真实含义 | 应对动作 |
|--------|------------|------------------------------|------------------------|
| E001 | 信捷XC系列 | Boot区校验失败（真锁） | JTAG提取+签名修复 |
| E001 | 昆仑通态MCGS | 工程文件损坏（假锁） | 重新下载组态即可 |
| 0x1F | 维控PLC | 安全区密钥不匹配 | 需专用密钥生成器恢复 |
| 0x1F | 松下FP-XH | SD卡文件系统损坏 | 格式化SD卡+重载固件 |
✅ 速捷现场口诀：“灯是脉搏，通信是呼吸，报错码是病历号——三者合参，才能开对处方单。”
2.2 安全合规解锁流程：厂商专用工具、Bootloader模式进入与密钥恢复机制
划重点：所有“永久性解锁”，必须走厂商认可路径。 我们不教“爆破”，只提供“授权式归位”。
🔧 路径①：厂商原厂工具链（最稳，但常被遗忘）
- 西门子S7-1200/1500：用Automation License Manager + TIA Portal V18+，配合客户原始授权文件（.awl），可恢复项目加密锁——前提是License未绑定到报废PC；
- 三菱FX5U：通过GX Works3 + USB Mini-B线 + “Security Reset Utility”（需向三菱申请临时授权码），可重置项目密码（注意：仅限未启用“Secure Access”强化模式的机型）；
- 台达DVP-ES3：用ISPSoft V3.4+专用USB Security Key（蓝色小钥匙），插入PC后自动加载解密模块——这把钥匙，我们备了12把，分存泉州、厦门、深圳三地仓库。
🔧 路径②：Bootloader模式精准唤醒（硬件级入口）
这不是“按住Reset键5秒”，而是有节奏、有顺序、有电压要求的“唤醒仪式”：
- 松下FP-XH：断电→短接CN1的PIN3&PIN4→上电→听到蜂鸣器“嘀-嘀-嘀”三声→松开→此时串口波特率强制为9600，可用专用工具读取原始固件；
- 汇川H3U：需用万用表确认VCC_IO电压≥3.3V→按住MODE键上电→待RUN灯快闪→松开→此时进入“Safe Boot”模式，支持TFTP固件回滚；
- 信捷XC系列：部分冷门型号（如XC3-60R旧版）需用示波器监测BOOT引脚电平，在上电瞬间施加精准脉宽（≤150ns）触发JTAG调试通道——这操作，我们靠自制信号发生器+定制探针完成，不依赖第三方烧录器。
🔧 路径③：密钥恢复机制（针对授权丢失型锁死）
有些锁具PLC的密钥并非存在云端，而是固化在CPU的eFuse或OTP区域。我们不做“擦除重写”，而是做“密钥溯源”：
- 提取PLC Flash原始镜像（通过SWD/JTAG）；
- 定位密钥存储区（偏移地址因品牌而异，如欧姆龙CP1E在0x000F_8000起始段）；
- 比对出厂校验值（多数厂商会在手册附录公开SHA-256摘要）；
- 若校验失败，从备份镜像库中匹配同批次固件，导出对应密钥包——整个过程留痕、可审计、符合ISO 27001现场服务规范。
✅ 速捷底线声明：我们从不绕过厂商安全协议，只协助客户合法回归原始信任链。 解锁不是目的，可控、可溯、可审计的复产，才是终点。
2.3 非侵入式临时绕过方案（仅限调试环境）：I/O强制、看门狗复位策略与配置回滚操作
⚠️ 重要提示：以下方法严禁用于正式产线！仅限离线测试、故障定位、逻辑验证场景。就像医生不会给清醒病人打麻醉剂做体检——我们清楚边界。
🛠️ I/O强制（Force）：让PLC“假装正常运行”
- 适用场景：HMI能连、程序能读、但某个输出点（如锁具电磁阀Q0.3）始终无响应；
- 操作逻辑：在TIA Portal/GX Works中启用“Monitor & Force”→强制Q0.3=1→观察锁具动作是否正常→若正常，说明问题在程序逻辑或条件连锁，而非PLC锁死；
- ⚠️ 风险提示：强制必须配合“安全回路旁路确认”（如物理断开安全继电器），否则可能绕过急停逻辑——我们每次强制前，必拍三张照片：接线图、安全回路状态、强制界面设置。
🛠️ 看门狗复位策略（WDT Bypass）：给PLC一次“冷静期”
- 当PLC频繁重启、疑似WDT超时（如欧姆龙CP1E报“WDT Overflow”）：
→ 不直接断电！先用编程软件发送“Clear Watchdog”指令（部分品牌支持）；
→ 若无效，改用“软复位”：通过通信口下发特定MODBUS功能码（如0x05写单线圈），触发内部复位而不清RAM；
→ 极端情况下，才用硬件WDT复位引脚（需查芯片手册确认PIN定义），且必须同步记录复位前后寄存器状态。
🛠️ 配置回滚（Configuration Rollback）：回到“它还听话的时候”
- 多数现代PLC（西门子S7-1500、汇川H5U、信捷XC5）支持“配置快照”功能；
- 我们日常服务中，会为客户免费部署“三快照机制”：
❶ 上线前保存Baseline配置；
❷ 每次程序更新前自动生成Tag；
❸ 每月自动备份至本地NAS（加密存储，权限分离）；
- 一旦锁死疑云出现，优先尝试回滚至最近可用快照——83%的“疑似锁死”，其实是配置漂移导致的逻辑冲突。
✅ 速捷坦白局：所谓“临时绕过”，本质是用最小扰动，验证问题根因。它不是捷径，是诊断放大镜——帮你在拆机前，先看清哪颗螺丝真的松了。
📌 一句话总结本章：
诊断不是猜谜，解锁不是赌博。
它是指示灯节奏里的电压线索，是报错码背后的品牌方言，是Bootloader唤醒时那一声恰到好处的蜂鸣。
在速捷，我们把10000+次现场经验，压缩成三句话：
🔹 先读灯，再听通信，最后查手册——拒绝盲连；
🔹 走原厂路径，信硬件入口，溯密钥源头——拒绝越权；
🔹 绕过只为验证，强制必配安全，回滚要有备份——拒绝冒险。
（下章预告：《预防体系构建与系统级韧性增强》——从“出了问题怎么救”，升级到“怎么让它根本不想锁”…）
——不是给PLC上锁，是帮它学会“自己解扣子”
大家好，晋江速捷自动化科技有限公司又来啦～（2017年12月生于晋江，修过比亚迪产线的S7-1500，也陪恒安纸业的老PLC熬过三个春节；累计救活10000+台被锁死、被加密、被误刷、被电磁“电懵”的控制器——但说实话，我们最骄傲的业绩，不是修了多少台，而是让客户后来再没报过一次“PLC锁了”。）
上一章我们聊透了：灯怎么看、码怎么读、Bootloader怎么叫、密钥怎么溯……但老司机都知道：
✅ 最好的维修，是设备根本没坏；
✅ 最高的效率，是故障压根没发生；
✅ 最强的韧性，不是锁死了能解开，而是——它压根不想锁。
所以这一章，我们不讲“怎么撬”，而讲“怎么焊”；不聊“应急钥匙”，而聊“门禁系统怎么设计得既防贼、又不卡自己人”。
它不是玄学，是我们在煤炭井下PLC柜里测过80℃高温、在食品厂蒸汽车间验证过IP66防护、在船舶甲板扛过盐雾腐蚀后，写进《速捷工业韧性白皮书》的实战方法论。
3.1 设计阶段防护：PLC选型中的锁死策略兼容性评估与双备份配置规范
很多客户第一次找我们，开口就是：“师傅，这PLC又锁了！”
我们回一句：“您当初选型时，有没有问过它——‘你锁门的时候，给备用钥匙留个缝儿吗？’”
🔍 锁死策略，不是功能，是出厂设定。
西门子S7-1200默认启用“项目保护+安全访问”，但S7-1500 TIA V18起支持“可配置锁死阈值”；
三菱FX5U开箱即带“密码三级权限”，但FX5U-W型号却额外预留了“硬件复位跳线区”；
信捷XC5系列支持“双固件分区（A/B Slot）”，刷崩一个，自动切到另一个——可绝大多数工程师，连说明书第37页的“Firmware Swap Enable”参数都没勾过。
📌 速捷选型三原则（已落地于200+非标锁具产线）：
✅ 原则①：锁得住，更要放得开
→ 拒绝“一锁永逸”型PLC（如某进口品牌仅支持单次授权、无Bootloader调试接口）；
→ 优先选用支持可配置安全等级的型号（例：汇川H5U可设“密码错误5次锁定30分钟”，而非永久锁死）；
→ 对锁具类高可靠性场景，强制要求CPU具备独立安全协处理器（Secure MCU），避免主核被异常指令拖垮导致假性锁死。
✅ 原则②：双备份，不是备一台，是备一套逻辑
→ 不只是“买两台PLC”，而是构建主备CPU + 热冗余通信 + 配置镜像同步三位一体架构；
→ 我们为某包装机械客户部署的“双XC5+EtherCAT环网”方案中：
• 主PLC执行锁具控制逻辑；
• 备PLC实时镜像运行状态+关键寄存器快照（每200ms同步一次）；
• 一旦主CPU触发安全锁止，0.8秒内自动切换至备机，且HMI无感刷新——产线停机时间从平均47分钟，压缩至≤3秒。
→ 关键提示：双机不是堆硬件，而是用“状态快照+差异同步”实现逻辑级热备——这点，普通冗余方案常忽略。
✅ 原则③：物理层就埋下“逃生通道”
→ 在电控柜设计阶段，强制预留：
• 一根独立的Bootloader专用RS485通道（不走主网络，直连CPU调试口）；
• 一组硬件复位/强制启动跳线端子（标注清晰、带防护盖、远离强电区）；
• 一块本地MicroSD卡槽（预装经签名验证的“最小可运行固件包”，断网也能恢复基础IO）。
> 🌟 速捷冷知识：我们服务过的锁具设备中，72%的“首次锁死”，根源都在设计阶段没留这条“物理逃生道”——不是PLC太倔，是你没给它留台阶。
3.2 运维生命周期管理：固件版本控制、权限分级审计与锁死阈值可配置化部署
很多客户说：“我们有运维制度。”
我们问：“那您知道车间里那台西门子PLC，最后一次固件升级是哪年？谁批的？升级前有没有做配置快照？升级后有没有跑72小时压力测试？”
……然后空气安静了3秒。
🔧 固件，不是越新越好，而是越“稳”越香。
我们见过太多案例：
→ 某纺织厂为“兼容新HMI”，把S7-1200固件从V4.2升到V4.5，结果新版本强化了OPC UA证书校验，旧HMI握手失败，整条线停摆11小时；
→ 某建材厂信捷PLC误刷了测试版固件（.bin文件名只差一个字母），导致看门狗定时器精度漂移，锁具动作延迟±80ms——刚好卡在安全响应窗口外。
📌 速捷固件管理铁律（已在比亚迪、中国烟草等客户现场推行）：
✅ 版本冻结制：生产环境PLC固件版本锁定，仅允许在“停产窗口期”由三方授权工程师执行升级；
✅ 三镜像机制：每台PLC对应三份固件镜像——
• Baseline（上线原始版，SHA256哈希存档）；
• Stable（经6个月产线验证的优选版）；
• Patch（仅含安全补丁的微更新，不改动逻辑结构）；
✅ 升级双签制：固件包须经工艺工程师（签逻辑影响）+ 自动化工程师（签兼容性） 双确认，系统自动归档电子签名。
🔐 权限，不是“谁都能改”，而是“谁改了什么，系统记得比你还清”。
我们给某船舶制造客户部署的PLC权限系统，长这样：
| 角色 | 可操作项 | 审计日志留存 | 锁死关联 |
|--------------|-----------------------------------|--------------|----------------|
| 操作员 | 启停、急停、模式切换 | 90天 | ❌ 无 |
| 工艺工程师 | 修改配方参数、调整PID设定 | 180天 | ⚠️ 错误超3次触发告警 |
| 自动化工程师 | 下载程序、修改IO映射、重置密码 | 365天+离线备份 | ✅ 错误超5次自动锁定该账号+通知管理员 |
| 系统管理员 | 固件升级、权限分配、审计导出 | 永久加密存档 | 🔐 绕过锁死机制需双因子+纸质审批 |
💡 更狠的是：我们把“锁死阈值”做成可配置变量，写进PLC全局DB块。
→ 比如，把“密码错误锁定次数”从固定5次，改为DB10.DBX0.0=可读写变量；
→ 生产旺季自动设为10次（防误操作），检修期调回3次（防未授权调试）；
→ 所有变更通过HMI二级菜单操作，并同步记录操作人、时间、旧值/新值——锁死不再是个黑箱事件，而是一次可追溯、可干预、可调节的运维动作。
3.3 工业现场纵深防御：网络隔离、OPC UA安全通道加固及锁具设备与PLC联动的可信启动验证
如果说前两节是在“修墙”和“管钥匙”，这一节，就是在整座工厂里布一张看得见、管得住、信得过的信任网络。
🌐 网络隔离：不是“一刀切断”，而是“分域授信”。
我们绝不建议客户把锁具PLC直接扔进办公网——但也不赞成用“物理断网”这种反生产力方案。
速捷推荐的三级隔离架构：
🔹 L1 控制层隔离：锁具PLC与主控PLC之间，采用单向数据二极管（Data Diode），只允许状态上传，禁止任何反向指令注入；
🔹 L2 监控层隔离：HMI/SCADA与PLC通信，强制走OPC UA PubSub over TSN，所有报文携带数字签名+时间戳，篡改即丢弃；
🔹 L3 管理层隔离：远程维护通道，必须通过速捷定制VPN网关（内置国密SM4加密+动态令牌） 接入，且每次会话自动生成唯一Session ID，结束后自动销毁密钥。
🔒 OPC UA安全通道：不是开了TLS就行，是要“端到端可信”。
常见误区：客户买了支持OPC UA的PLC，就以为安全了。
但真实风险在于：
→ 证书自签名，未对接企业CA；
→ 应用实例ID未绑定MAC/IP，易被中间人仿冒；
→ 用户名密码明文传，哪怕走HTTPS，也挡不住本地抓包。
✅ 速捷OPC UA加固四步法：
1️⃣ 证书链可信锚定：所有PLC证书由客户内网PKI系统统一签发，根CA预置在PLC安全芯片；
2️⃣ 应用实例双向认证：HMI连接时，不仅要验证PLC证书，PLC也反向校验HMI证书中的OU字段（如“Maintenance_Team_QZ”）；
3️⃣ 会话密钥动态轮换：每2小时重协商一次AES-256密钥，密钥材料由PLC内部TRNG（真随机数发生器）生成；
4️⃣ 异常行为熔断：连续3次证书校验失败，自动关闭OPC UA端口，并触发本地声光报警——安全不是静止的开关，而是活着的哨兵。
🛡️ 锁具设备与PLC联动的可信启动验证：让“硬件信任根”说话。
这是速捷在高端锁具产线上首创的“硬核防锁”机制：
→ 锁具本体嵌入一颗国产SE安全芯片（符合GM/T 0018），存储设备唯一指纹（UID）+出厂密钥；
→ PLC上电自检阶段，主动发起Challenge-Response鉴权：
• PLC生成随机数Chal → 发送给锁具；
• 锁具用UID+密钥对Chal签名 → 返回Sig；
• PLC用预存公钥验签 → 成功则加载控制逻辑，失败则进入Safe Mode（仅开放手动解锁接口）；
→ 全程耗时＜80ms，不影响产线节拍，且彻底杜绝“换壳冒充锁具”“伪造通信报文”导致的逻辑错乱型假锁死。
✅ 速捷韧性金句：
“预防不是加锁，而是建信任；
韧性不是扛压，而是懂退让；
系统级可靠，从来不是单点无敌，而是——
当一处失效，十处已悄然准备就绪。”
（下章预告：《全品牌PLC解密维修实战手册》——从西门子S7到安川MP330，我们拆过、修过、反推过、备份过的真实战例集，附赠“速捷解密成功率TOP10品牌榜”……别眨眼，干货马上到！）
