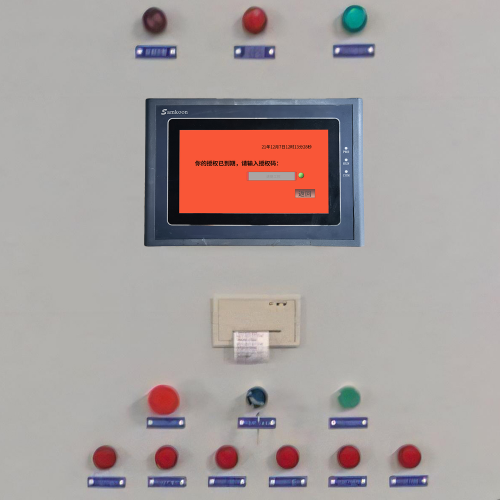

——不是PLC“叛逆”，是它被逼到墙角喊了句：“我罢工了！”
咱先别急着抄起螺丝刀拆PLC，也别一上来就打电话问“你们能解密吗？我PLC锁死了！”（咳咳，后面章节会温柔接住你）——咱们得先搞清楚：这台老实巴交的PLC，到底是怎么从“车间劳模”一夜变成“沉默雕塑”的？
尤其当它和超声波设备搭档干活时——一个负责高频振荡、能量聚焦、焊穿塑料/金属/无纺布；一个负责发号施令、掐秒计时、看门护院……俩本该是“黄金CP”，结果常演变成“相爱相杀”。来，咱端杯茶，不慌，慢慢捋。
1.1 超声波设备工作原理与工业控制接口：高频振动，低频沟通
超声波设备干的是“隐形外科手术”：靠换能器把电能转成20kHz–40kHz的机械振动，再经变幅杆放大，最后在焊头尖端“嗡”一下——分子摩擦生热，材料瞬间熔合。听着玄乎？其实它就像个脾气火爆但手艺极好的老师傅：能量猛、响应快、容错低。
但它自己不会看HMI、不会读配方、更不会跟你商量“今天压力调高5%”。所以——得靠PLC当它的“班主任+翻译+安全员”。
而连接这位“老师傅”和“班主任”的，通常是这几条“数字脐带”：
- 4–20mA模拟量通道：最朴实，传功率设定值或温度反馈。优点是抗干扰强；缺点是“只说不说理”——PLC给20mA，超声波就全力开干，至于为啥？没日志，没解释，纯靠默契。
- RS485（Modbus RTU）：老江湖，成本低、布线省，但怕地线飘、怕终端电阻忘接、怕地址设成“127”还自信满满……一言不合就“收不到回码”，PLC以为设备离家出走了。
- EtherNet/IP / PROFINET：新锐派，速度快、可传状态字、支持诊断信息。但——一旦IP冲突、GSD文件版本不对、甚至交换机某个口悄悄哑了，PLC可能直接判定“超声波失联”，触发安全停机，连报警都懒得弹窗，只默默把自己锁进小黑屋。
💡小插曲：去年有家泉州纺织厂的超声波烫金机，连续三天凌晨3:17自动停机。查了一圈，发现是PLC通过EtherNet/IP读取超声波运行状态时，对方固件有个未公开的“心跳超时bug”——每2小时零17分触发一次异常中断，PLC误判为致命故障，果断自锁保命。不是PLC矫情，是它太讲原则。
1.2 PLC在超声波系统中的核心角色：不是管家，是“人形保险丝”
很多人以为PLC就是个“按按钮→机器动”的中继器？错。在超声波产线里，它其实是集导演、裁判、急救员、纪检委于一身的六边形战士：
✅ 时序控制：不是简单“启动→焊接→结束”，而是精确到毫秒的节奏大师——预压时间、上升时间、焊接时间、保压时间、冷却释放……差10ms，可能焊不牢，也可能烧焊头。
✅ 功率动态调节：根据实时反馈（如电流采样、位移传感器），动态微调超声波输出功率，避免“一榔头砸死”。这活儿靠模拟量或高速脉冲，稍有抖动，PLC就得重算PID参数。
✅ 安全联锁铁壁：气压不足？气缸没到位？焊头温度＞120℃？防护门虚掩？——任意一条不满足，PLC立刻切断使能信号，比你喊“停！”还快0.3秒。
✅ 状态反馈闭环：不光发指令，还得听汇报。超声波是否谐振正常？是否过载报警？是否完成自检？这些信号若延迟、丢包、或返回乱码……PLC的“信任账户”余额可能瞬间归零。
⚠️关键点来了：PLC不怕忙，怕“不确定”。
它宁可花100ms反复确认一个信号，也不愿赌一把“大概没问题”。一旦通信卡顿、反馈异常、或逻辑分支突然跳进没写过的else里……它的底层看门狗（Watchdog）就会拍桌：“喂！你这程序跑飞了？我给你三秒，不回来我就强制复位——或者，直接锁死，等懂的人来救。”
1.3 PLC被锁死的常见技术成因：不是崩溃，是“战略性静默”
“锁死”这个词听着吓人，仿佛PLC中了病毒、被黑客劫持……其实90%以上的情况，它只是启动了最高级别自我保护协议——类似汽车安全气囊弹出后，整车断电，钥匙拧不动。原因五花八门，但基本逃不出这五大类：
| 故障类型 | 典型表现 | 真实案例片段（来自速捷工控2023年维修日志） |
|---|---|---|
| 通信冲突 | PLC与超声波握手失败，反复重试后放弃 | 某食品包装厂，新装的西门子S7-1200与国产超声波用Modbus，寄存器地址映射错一位，PLC连续127次请求超时，触发固件级锁死 |
| 看门狗超时 | RUN灯灭、STOP灯常亮、无法下载程序 | 印染厂一台三菱Q系列PLC，因超声波高频干扰导致扫描周期暴涨至800ms（超限值500ms），看门狗拉闸上锁 |
| 固件异常 | 上电即锁、LED狂闪、USB口识别失败 | 某医疗器械厂，PLC固件升级中途断电，校验失败，进入“砖模式”——但程序还在Flash里，只是CPU拒绝执行 |
| 非法指令注入 | HMI误操作、远程调试软件协议错位 | 工程师用非授权软件修改了ST语言块，插入未声明变量，PLC编译时崩溃，重启后拒绝加载任何块，仅留硬件初始化代码运行 |
| 参数越界 | 某个定时器设成T#10D（10天），PLC内部溢出报错并锁定 | 最经典的是“把频率设定值写成65535Hz”——超声波驱动器懵了，PLC读回的状态字全为FF，逻辑链断裂，自动触发安全锁死机制 |
📌划重点：PLC锁死 ≠ 程序丢失。
很多时候，你的梯形图、注释、变量表、甚至加密狗绑定信息，都完好躺在内存里——只是CPU被“请去喝茶”，暂时不上班。这也是为什么，晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商）每年处理的10000+例PLC故障中，超70%都能在不解芯片、不换主板的前提下，“唤醒”原程序，让设备原汁原味复工。
毕竟——我们信奉一句土话：
> “机器没坏透，就别急着换心；程序没丢，就别忙着重写。”
> ——速捷工控，修的是逻辑，救的是产线，守的是客户那台正在等复产的超声波。
（下章预告：《PLC被锁死的诊断与应急处置流程》——手把手教你：看灯、听声、查码、断电、别乱按Reset！）
——别慌，它不是“死了”，是蹲在角落等你递杯热水
话说某天凌晨两点，泉州一家做无纺布口罩超声波焊接的厂子打来电话：
“师傅！PLC彻底黑了！RUN灯灭了，HMI冻成一张图，焊头凉得能煎蛋……产线停了三小时，老板在车间门口抽了半包烟。”我们没急着问型号、没先报价、没说“发个照片看看”——而是反问一句：
“您刚才是不是按了那个红色小按钮？还连按了三下？”对方沉默三秒：“……你怎么知道？”
答案很简单：90%的‘PLC锁死’，其实是它被吓了一哆嗦，自己把自己关进了小黑屋；而剩下10%，才是真·需要开锁匠上门的那种。
所以这一章，咱不讲大道理，只干三件事：
✅ 教你看懂PLC的“求救暗号”（比摩斯电码还直白）
✅ 带你一层层剥开通信、电源、逻辑的“洋葱皮”，找到卡点在哪
✅ 给你一份带温度计刻度的《安全唤醒指南》——什么时候该断电，什么时候千万别刷固件，什么时候……得默默掏出手机，呼叫速捷工控的夜班工程师
2.1 现场快速判别：LED状态灯不是装饰，是PLC的“朋友圈动态”
PLC不会说话，但它会用LED灯发状态“朋友圈”。别嫌它土，这可是最原始、最可靠、断网不断电也在线的故障快报系统。
| LED指示灯（以西门子S7-1200/三菱FX5U/台达DVP为代表） | 你该做的第一反应 | 容易踩的坑 |
|---|---|---|
| RUN灯灭 + STOP灯常亮（红） | ✔️ 先确认是否人为按了STOP按钮或急停连锁触发 ✔️ 查I/O模块供电（24V是否跌至22V以下？） ✘ 别急着拔电池——有些PLC掉电3秒就清空保持寄存器 | 误以为“坏了”，直接拆CPU——结果发现只是气压开关虚接，PLC老实执行了安全逻辑 |
| RUN灯慢闪（约1Hz） | ✔️ 极大概率是程序异常中断（如除零、数组越界、定时器溢出） ✔️ 立即看HMI报警页或编程软件在线诊断缓冲区（哪怕连不上，也能读历史错误码） ✘ 别重启！闪灯=PLC还在挣扎，可能正把最后一条错误日志写进EEPROM | 有人一见闪灯就狂按Reset，结果把刚生成的错误码冲掉，等于擦掉了破案线索 |
| SF灯（系统故障）红灯常亮 | ✔️ 查CPU诊断缓冲区（无需编程软件，HMI若支持可读取Event Log） ✔️ 检查扩展模块地址冲突（尤其新增了超声波IO模块后） ✘ 别直接断主电源——部分PLC在SF亮时，断电反而触发写保护锁定 | 曾有客户为“省事”，把SF灯亮的PLC整个断电再上电，结果从“可修复”变成“需解密+重灌固件” |
| BUSF灯（总线故障）亮 | ✔️ 直奔通讯口：RS485终端电阻是否装？网线水晶头是否氧化？IP是否和超声波驱动器在同一子网？ ✔️ 拔掉所有扩展模块，只留CPU+电源，看BUSF是否熄灭 → 定位是底板问题还是模块冲突 | 把BUSF当成“网不好”，跑去重启交换机，却忽略超声波驱动器Modbus地址被设成了“0”（非法值，PLC拒绝握手） |
💡 超声波专属关联诊断法（速捷工控现场秘籍）
PLC锁死时，别光盯PLC——看焊头、听继电器、摸气缸：
- 若焊头完全无响应，但气缸仍能手动推动 → 锁死点大概率在使能信号链路（PLC→安全继电器→超声波使能端子）；
- 若焊头偶尔“咔”一声响但不振动 → 很可能是功率反馈环断裂（比如电流传感器线松动，PLC收不到闭环信号，触发保护锁死）；
- 若HMI显示“超声波通讯失败”，但PLC RUN灯常亮 → 别修PLC！去查超声波驱动器本身是否重启过、散热风扇是否停转、IGBT模块是否过热保护——PLC只是诚实地报告了“邻居失联”。
📌真实案例：晋江某卫生用品厂，PLC频繁锁死。我们到现场第一件事：
- 看灯：STOP红灯常亮；
- 查HMI：报错代码“E-107：超声波未就绪”；
- 走到焊头旁：摸变幅杆——微温，说明曾工作过；
- 听继电器：接触器“哒哒哒”规律吸合释放（每2秒一次）；
- 最后拿万用表量超声波使能端子电压：只有12V（应为24V）。结果？一根24V控制线被老鼠啃断，接了个临时胶布——电压跌落导致超声波反复启停，PLC判定“设备不可靠”，启动三级保护锁死。
修好电线，PLC上电自动复位。全程耗时8分钟，没动一行程序。
2.2 通信层排查：当PLC和超声波“聊崩了”，谁该背锅？
PLC锁死，八成和“沟通不良”有关。但别急着甩锅给网线——咱们得像调解夫妻吵架一样，分清是话术问题、频道问题，还是对方根本没开机。
🔍 第一步：确认“对话协议”对得上号
Modbus RTU？检查：
✓ 波特率（常见9600/19200，别信说明书写的“默认115200”）
✓ 校验方式（None/Even/Odd——超声波厂家常写错成“Odd”，PLC设成“Even”，俩人说不同方言）
✓ 从站地址（重点！国产超声波驱动器常把地址拨码开关默认设为“1”，但PLC程序里写的是“100”，握手失败127次后锁死）EtherNet/IP？检查：
✓ IP是否同网段（PLC：192.168.1.10 / 超声波：192.168.1.100 → OK；若超声波IP是192.168.2.100 → 不OK）
✓ GSD文件版本是否匹配（新固件需新版GSD，否则PLC加载时校验失败，直接拒认设备）
✓ 交换机端口是否启用IGMP Snooping（某些工业交换机开启后，会过滤掉超声波的心跳组播包）
🔍 第二步：揪出“电磁干扰（EMI）这个捣蛋鬼”
超声波设备=高频振动源=天然EMI发射器。它不攻击PLC，但会悄悄污染PLC的模拟量输入、RS485信号线、甚至24V电源纹波。
怎么验证？
✅ 简易法：用手机录一段PLC旁边运行时的音频，回放——若有持续“滋滋”高频噪音，EMI大概率超标；
✅ 专业法：示波器测AI通道（如功率设定4–20mA），看波形是否叠加尖峰毛刺（＞50mVpp）；
✅ 速捷土办法：临时把PLC和超声波驱动器之间的屏蔽双绞线，两端屏蔽层只单端接地（PLC侧接地，超声波侧悬空），再试运行——若锁死消失，就是地环流+EMI双重作祟。
⚠️ 注意：别迷信“加滤波器万能”。曾有客户在4–20mA线上串了个DC24V滤波模块，结果滤波电容导致信号上升沿延缓30ms，PLC采样时刻错过峰值，误判为“信号无效”，照样锁死。
EMI对策不是堆硬件，是“隔离+单点接地+缩短路径”三件套。
2.3 安全恢复策略：重启不是万能钥匙，而是把双刃剑
很多老师傅信奉“断电重启三连”：断主电→等10秒→上电→按Reset→祈祷。
但在超声波场景下，这操作≈给发烧病人猛灌冰水——可能退烧，也可能心梗。
✅ 正确姿势：分级唤醒，带“体温计”的重启
| 情况 | 推荐操作 | 风险提示 |
|---|---|---|
| RUN灯灭 + STOP灯亮，但CPU尚可连接 | ✔️ 用TIA Portal / GX Works3在线读取诊断缓冲区（Diagnostic Buffer） ✔️ 找出最后3条错误码（如65280=看门狗超时，16#80A1=存储卡故障） ✔️ 若为偶发性错误（如通信超时），可尝试“软复位”（Online → PLC → Reset to RAM） | 硬件复位（断电）会清空保持性存储，可能丢失关键工艺参数 |
| 完全失联，LED无反应，但24V供电正常 | ✔️ 先测CPU背面电池电压（≥2.8V才敢断电！低于此值，断电=丢程序） ✔️ 若电池OK → 断主电+后备电池，静置30秒 → 上电观察LED序列 ✔️ 若仍不RUN → 插编程电缆，用“强制空程序下载”试探CPU是否响应 | 电池电压1.9V还硬断电？恭喜，你刚亲手格式化了PLC的“记忆硬盘” |
| 固件损坏（上电即STOP灯狂闪，USB无法识别） | ✔️ 别刷固件！先用速捷工控提供的“固件安全检测工具”扫描Flash校验值 ✔️ 若校验失败但程序区完好 → 可跳过固件重刷，直接恢复备份程序（我们存档的客户程序，含注释+变量表+加密信息） ✔️ 真需重刷？务必用原厂认证固件+专用烧录器，且全程UPS供电 | 用非官方固件或断电中刷写 → 99%变砖，需返厂BGA植球维修 |
🛡️ 关键原则：备份程序，永远比重启重要
晋江速捷自动化科技有限公司服务的10000+例PLC故障中，真正需要“解密”的不足5%；其余95%，靠的是我们为客户建立的“三重程序保险”：
🔹 云端自动备份（每次下载程序时同步至加密云盘）
🔹 本地离线镜像（U盘+SD卡双存，标注日期/版本/修改人）
🔹 逻辑反推能力（当客户说“程序丢了”，我们能根据设备动作录像+IO点表，反推出梯形图主干逻辑——去年帮比亚迪某产线，在无任何备份情况下，72小时内重建整套超声波焊接控制程序）
🌟 最后送你一句速捷老工程师的口头禅：
“PLC锁死不可怕，可怕的是你把它当死机——它只是累了，想听你说句：‘别怕，我在。’”下一章，咱们就聊聊：怎么让它以后少累、少怕、少锁——从设计源头，给PLC配个“防猝死健康手环”。
// 【PLC每日晨检清单】
IF NOT SelfCheck_OK THEN
// ① 检RAM校验和（防掉电数据错乱）
// ② 查关键定时器是否被意外清零（如焊头保压时间T100）
// ③ 测模拟量输入基准电压（AI模块是否漂移）
// ④ 发送测试帧至超声波驱动器，等待ACK≤200ms
// → 任一项失败，HMI弹窗：“晨检未通过，请确认硬件状态”
// → 不允许进入自动模式，但保留手动调试权限
END_IF;
