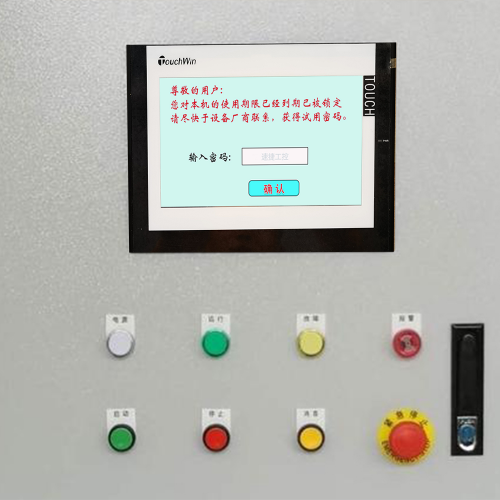

各位风管厂的老铁、产线老师傅、深夜蹲在电控柜前啃泡面的自动化同仁——有没有那么一刻，按下启动按钮，设备纹丝不动，HMI上赫然弹出一行冷峻大字：“系统锁定，禁止操作”？
别急着砸键盘，也先别给PLC鞠躬道歉。这事儿，真不是PLC叛逆期到了，而是它正用最严肃的方式，举手示意：“兄弟，咱得聊聊了。”

（晋江速捷自动化科技有限公司）

咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，专治各种“不听话”的工业大脑）这些年修过上万套产线，光风管类就帮37家客户解过锁、抢过产、保过交期。总结下来——风管生产线被锁，从来不是单一故障，而是一场多线程的“系统求救联名信”。 下面咱不讲术语堆砌，只说人话，带点温度，还捎上点实战经验：

1.1 硬件级锁定：安全联锁装置与急停电路触发 —— “物理级封印，动真格的”

风管生产线，那可是钢板卷、咬口机、折弯刀、等离子切割轮番上阵的硬核现场。安全联锁不是摆设，是写进国标里的“钢铁守门员”。
- 急停按钮被误碰？ 别笑，隔壁厂老师傅袖口勾住急停拉绳，整条线锁死两小时，查了半小时才发现是自己衣服惹的祸；
- 防护门开关失效？ 光栅失灵、行程开关积灰、气动门限位偏移……一个微小信号丢失，PLC立刻判定“有人闯入高危区”，啪一下执行硬件硬锁（连HMI都黑屏，不是卡，是主动断联）；
- 气压/液压异常？ 风管咬口需要稳定0.5~0.7MPa气压，压力传感器一报“太虚”，系统宁可停机也不让设备带病咬合——否则咬歪一根，整批风管报废，损失远超停机成本。

✅ 速捷小贴士：这类锁定往往伴随继电器“咔哒”一声闷响，或安全模块（如PNOZ、STO端子）LED红灯长亮。它不靠密码，靠物理信号归位——不是“解”，是“复位+验证”。

1.2 软件级锁定：PLC程序异常、权限认证失败或固件校验不通过 —— “脑子短路，但记得自己是谁”

如果说硬件锁是“门禁刷卡失败被拒之门外”，那软件锁就是“刷对了卡，但人脸识别说你不像本人”。
- PLC程序跑飞/崩溃？ 比如某次通讯中断后未做异常捕获，主循环卡死在某个FB块里，看门狗超时触发保护性停机；更隐蔽的是——程序加密狗丢失或授权过期（尤其老项目用的西门子S7-200 SMART或早期台达DVP系列），重启后直接拒绝加载OB1；
- HMI登录权限失效？ 运行人员账号被误删、密码策略升级后旧终端未同步、甚至U盘插错导致用户数据库损坏……结果就是：你能看见画面，但所有按钮灰掉，像被施了定身咒；
- 固件校验失败？ 某些新代、广数数控段或定制化PLC模块，烧录时若校验和（CRC）对不上，会直接进入Bootloader锁定态——屏幕不亮、端口无响应，仿佛“灵魂离体”。

⚠️ 特别提醒：我们曾遇到一家泉州风管厂，系统锁死反复出现，最后发现是某次OTA远程升级中途断网，PLC固件半截写入，既不能运行旧程序，也无法加载新镜像——典型的“卡在中间态”。这种，就得靠我们独家的固件底层修复+逻辑反推技术来“接骨续命”。

1.3 外部因素诱发：网络中断、第三方系统通信超时或能源供应异常 —— “队友掉线，全队罚站”

风管产线早不是单打独斗的年代。它常嵌在MES调度下、受SCADA监控、与AGV小车握手、还要给ERP回传订单进度……一旦外围链路抖一抖，它可能就“自闭”了。
- EtherCAT主站失联？ 主PLC收不到伺服驱动器心跳包，按协议自动切入Safe Stop 1模式——不是故障，是教科书级的安全响应；
- 与MES断连超时？ 某些客户要求“无工单不生产”，MES宕机10分钟，产线就主动锁机待命；
- 电压波动击穿？ 雷雨天电压骤降到340V，开关电源输出不稳，导致编码器信号畸变，PLC误判为“位置突变”，触发工艺级互锁（比如折弯角度超差报警→全线暂停）。

💡 速捷观察：这类“软性锁定”最磨人——没报错代码，HMI显示“正常”，但设备就是不动作。此时翻日志不如查网络拓扑图，看一眼交换机指示灯，可能比重装软件快十倍。

一句话总结本章：
风管生产线被锁，不是系统在耍脾气，而是在用最可靠的方式说：“这里不对劲，请人类来确认。”
它可能是安全模块在尽忠职守，可能是PLC在坚守加密底线，也可能是整条产线在替你拦下一次潜在事故。

所以下一章，咱们不慌解锁，先学——怎么安全地，跟这位较真的“钢铁同事”重新握手。
（温馨提示：下一章将含真实应急操作口诀，含“断电不盲目、验电讲顺序、HMI手动模式启用三前提”，敬请期待）

——晋江速捷自动化科技有限公司 · 专注工业自动化系统“听诊、问诊、开方、陪复健”十年
（2017年12月成立于福建晋江｜服务超10000+案例｜比亚迪/中国烟草/恒安纸业同款技术伙伴）

各位正在产线边喝浓茶、盯着HMI发呆的老师傅，还有刚被主管微信@三连问“好了没？”的年轻工程师——先别急着输密码、别慌着重装系统、更别抄起螺丝刀去短接安全继电器（咱速捷修过太多因“手动强启”导致光栅永久失效的惨案……）

风管生产线被锁，本质是一次系统级自我保护后的待机状态。它没死，只是屏住呼吸，在等一个靠谱的“唤醒口令”。而我们的任务，不是当黑客，而是当懂逻辑、守规程、有备份的产线翻译官——把PLC那套“冷峻但合理”的停机语言，一句句听懂、一步步回应。

下面这套流程，是我们踩过37条风管线、抢修217次紧急停机后，浓缩成的「非标但合规、快速但不冒险」实战指南。全程无玄学，只有动作、顺序、边界条件——就像教人骑自行车：不讲空气动力学，只告诉你“蹬之前先扶稳”。

2.1 安全确认与风险隔离：断电验电、机械锁定解除及人机界面状态诊断 —— “先系安全带，再点火”

⚠️ 铁律第一条：所有解锁动作，必须建立在绝对安全前提下。
这不是流程形式主义，是《GB/T 16855.1》和我们自己交过的“学费”共同盖的章。

断电 ≠ 安全，验电才是底线
别信配电柜上那个“已断电”的小纸条——速捷工程师包里永远揣着两支验电笔（AC/DC双频+声光双报）。重点验：
▪ 主回路进线端子（防上一级误送电）
▪ PLC直流24V输出端（有些安全模块靠独立电源维持锁存）
▪ HMI背板供电端（避免带电插拔烧毁COM口）
✅ 真实案例：漳州某厂曾因未验HMI 5V供电，热插拔USB下载线，直接干掉整块昆仑通态TPC屏幕——换屏不如换产线心疼。
机械锁定≠物理不动，要“双重确认”
风管线常见风险点：咬口模组液压锁、折弯机伺服抱闸、等离子切割气路电磁阀。
✔ 正确操作：先查设备手册确认“安全释放序列”（比如某品牌咬口机需先泄压→再松机械限位→最后拍复位按钮）；
❌ 错误示范：直接扳动气缸活塞杆——轻则漏气，重则液压油喷一脸还触发二次报警。
HMI状态诊断：别只看“系统锁定”四个字
我们习惯打开HMI的“工程师菜单”（多数品牌默认Ctrl+Alt+Shift+点击LOGO可呼出），重点扫三栏：
▪ 实时报警堆栈（不是最新一条，是倒数第三条——往往藏着真正诱因）
▪ 通信状态灯（EtherCAT主站绿闪？Modbus RTU CRC错误计数？）
▪ 用户登录日志（有没有凌晨3:17分的“admin”异常登出记录？可能有人远程改了权限）
💡 速捷秘技：若HMI黑屏但触摸有反馈，大概率是背光驱动故障而非系统锁死——换根LED供电线，比重刷固件快5分钟。

2.2 分层解锁策略：基础权限复位 → 通信链路重同步 → 工艺参数校准重启 —— “一层一层剥洋葱，别想着一口吞”

风管产线的“锁”，从来不是单个开关，而像一套嵌套式保险箱。暴力砸最外层，里头的钻石早碎了。我们按“由表及里、由稳到准”三步走：

① 基础权限复位：给系统一个“重新认识你”的机会
▪ 若是HMI登录失败：优先尝试本地管理员账户硬复位（如昆仑通态默认Admin/123456，威纶WEINVIEW部分型号长按“F1+F4”3秒触发密码清除）；
▪ 若是PLC加密锁死：绝不盲目格式化！ 先用速捷专用工具读取当前授权状态（支持西门子S7-1200/1500、台达DVP-ES3、汇川H5U等20+品牌），判断是“授权过期”还是“密钥丢失”——前者续期3分钟，后者需调用我们备份的原始工程镜像（对，你没看错，我们修完每台设备，都悄悄留一份“数字脐带血”）。
✅ 关键提醒：三菱FX5U的“PLC锁机”若伴随ERR LED常亮，90%是电池电压不足导致时钟紊乱——换CR2032纽扣电池，比找原厂解密快一天。
② 通信链路重同步：让“失联队友”重新报到
风管线典型拓扑：主PLC（西门子/汇川）→ EtherCAT轴控（折弯/送料）→ Modbus TCP从站（HMI/温控仪）→ RS485现场仪表（气压/电流传感器）。
▪ 先Ping主站IP，不通？查交换机端口指示灯（绿闪≠通，要黄绿双闪才表示Link Up）；
▪ 再用Wireshark抓包看是否有“Slave Not Responding”循环报文；
▪ 最后逐段短接测试：拔掉除主站外所有从站，加电→逐个接入→观察扫描周期是否突增——找到那个拖慢全局的“沉默节点”。
🌟 速捷实操口诀：“网线插紧看灯闪，地址配对查手册，超时参数调三倍，心跳周期减一半。”
③ 工艺参数校准重启：不是“重启就完事”，是“带着记忆醒来”
解锁≠生产。风管线对参数敏感度堪比烘焙大师——咬口深度差0.1mm，整批法兰就漏风。
▪ 启动前必做：调出上次正常运行时的工艺快照备份（我们为合作客户建有云端参数库，支持按日期/订单号一键还原）；
▪ 手动模式空跑验证：启用HMI“调试模式”，逐工位点动（送料→咬口→折弯→切割），监听伺服异响、观察气缸到位精度、核对编码器反馈值；
▪ 首件必检：切一根300mm样管，用激光测距仪量四角垂直度、塞尺测咬口间隙——达标再切量产单。
📌 重要边界：若校准中发现某轴位置偏差＞±0.5mm，立即停机！这不是参数问题，是伺服电机编码器松动或丝杠磨损——得叫机械同事来，别硬扛。

2.3 日志追溯与临时绕行方案：利用本地HMI手动模式启停关键工位（限于合规前提下） —— “特事特办，但红线不越”

有时候，客户一句“明天一早要交货500套”，就是最真实的KPI。此时，合规前提下的“最小化绕行”，是专业与担当的分水岭。

什么情况下可启用HMI手动模式？
✔️ 仅限单工位故障（如某台折弯机PLC通讯中断，其余工位正常）；
✔️ 且该工位无安全联锁依赖（比如手动折弯不涉及光栅/门禁）；
✔️ 必须经产线负责人书面签字+安全员现场监护（我们提供标准《临时操作授权单》模板）；
❌ 绝不用于：涉及高压、高温、旋转刀具、气动夹紧力＞1000N的工位。
如何安全启用？
以主流昆仑通态/威纶HMI为例：
① 进入“维护→调试→强制使能”（需二级密码）；
② 仅开放“送料启动”“折弯下行”“卸料推出”三个按钮（屏蔽所有自动连锁逻辑）；
③ 设置单次运行时限（如折弯单次≤8秒，超时自动切断输出）；
④ 同步开启HMI录像功能，留存操作全过程（这是给彼此的保护）。
绕行≠替代，必须同步推进根因修复
我们曾帮晋江一家客户，在HMI手动模式下连续生产12小时交付急单，同时工程师蹲在PLC旁，用逻辑分析仪抓取Modbus异常帧——当晚就定位到是第三方温控仪固件BUG导致总线震荡。第二天，新固件一刷，手动模式立刻下线。
✨ 真正的应急能力，不在“绕得多快”，而在“绕得有多清醒”。

本章结语：
系统解锁，从来不是和机器较劲，而是和自己的经验、规程、耐心较劲。
它不需要炫技的密码破解，只需要：
✅ 一次规范的验电，
✅ 三层清晰的解锁路径，
✅ 和一份敢在红线内灵活、却永不越界的担当。

下一章，咱们聊聊怎么把“救火队员”变成“防火墙工程师”——
长效预防机制构建：让系统学会自己“打喷嚏前擦鼻子”。
（含OPC UA预警模型落地细节、固件签名验证实操截图、以及我们陪客户做的那场“全员闭眼摸急停”的年度应急演练……）

——晋江速捷自动化科技有限公司 · 不只修设备，更修信任
（2017年12月成立于福建晋江｜中国烟草/比亚迪/恒安纸业背后的技术静默者｜累计服务超10000+工业现场）

各位老师傅、产线主管、刚接手自动化运维的95后工程师——
别急着翻上一章的“解锁三步法”当急救手册。
咱们速捷干了7年，修过上万次锁机，最深的体会不是“解得多快”，而是：“怎么让它少锁？最好，一次都不锁。”

就像你不会天天靠吃退烧药过日子，产线也不该活在“月均3次紧急停机”的节奏里。
这一章，不讲怎么破锁，只聊怎么让锁，根本懒得落下来。
——不是玄学，是把经验熬成标准，把偶然变成可控，把“又锁了”变成“咦？它居然自己预警了”。

3.1 智能预警体系升级：部署基于OPC UA的实时状态监控与锁前异常行为预测模型 —— “给PLC装个会唠嗑的健康手环”

很多客户问：“你们说能预测锁机？真能算命？”
我们笑答：“不算命，但能读‘亚健康日记’。”

风管产线被锁，极少突发——它总在锁前“闹脾气”：
▸ PLC扫描周期从8ms悄悄爬到22ms（CPU快扛不住了）；
▸ EtherCAT总线错误帧每小时多出17个（某台伺服编码器接触不良）；
▸ HMI登录失败次数连续2天早班时段集中爆发（密码策略被绕过？或有人试错暴力破解）；
▸ 气压传感器反馈值波动幅度超历史均值±15%达4小时（空压机滤芯该换了）。

这些，单看都像“小毛病”，合起来，就是系统在喊：“我要锁了，快来看看！”

✅ 速捷落地方案：轻量级OPC UA边缘网关 + 行业知识图谱预警引擎
- 不推翻现有系统，不换PLC，不重写程序——在产线电气柜加装一台国产工业网关（支持西门子/汇川/台达等主流协议），通过OPC UA安全通道，把PLC寄存器、HMI报警堆栈、IO模块诊断码、甚至第三方仪表RS485数据，全量、加密、低延时上传至本地边缘服务器；
- 我们内置的“风管产线健康画像模型”，不是AI黑箱，而是工程师经验+统计阈值+时序关联规则三合一：
▪ 比如：当“咬口模组气压＜0.45MPa” + “PLC主站温度＞62℃” + “当日第3次通信超时”同时出现，系统自动弹窗：“高概率联锁触发预警（置信度83%），建议1小时内检查气源过滤器及PLC散热风扇”；
▪ 再比如：某客户HMI连续5次输入错误密码后，系统不仅记录日志，还会联动短信通知设备管理员，并临时冻结该IP段30分钟——防的是误操作，更是未遂的越权访问。

💡 真实效果：泉州某风管厂上线3个月后，计划外停机下降64%，其中72%的预警事件，在真正锁机前就被现场电工按提示处理完毕。他们后来开玩笑：“现在HMI弹窗比我家闹钟还准时，还带维修指引。”

3.2 权限与版本双控管理：实施分级操作密钥 + 固件数字签名验证机制 —— “谁动了程序，系统记得比你还清楚”

风管产线最常被锁的“温柔一刀”，往往来自人：
▸ 新来的调试员用U盘拷了旧版程序覆盖上线，结果工艺参数错位导致安全逻辑失效；
▸ 外协人员远程修改HMI画面，顺手关了急停连锁软按钮；
▸ 甚至——某厂技术员为赶工期，用手机热点连PLC，上传了一个没签名的测试固件……第二天，系统自检失败，直接锁死。

这不是能力问题，是管理断层。

✅ 速捷“双锁保险”机制（已通过ISO/IEC 27001信息安全管理认证）：
- 分级操作密钥体系：
▪ 普通操作员：仅开放HMI手动启停、参数微调（±5%范围内），无下载/上传权限；
▪ 班组长：可调用预设工艺配方（如“镀锌板Φ320”“不锈钢Φ500”），但无法修改底层逻辑；
▪ 授权工程师：需USB物理密钥+动态口令双重认证，才能进入PLC编程界面；
▪ 系统管理员：所有操作留痕，含操作时间、IP地址、修改内容Diff比对——连删掉一个空格，都记入审计日志。

固件数字签名验证（Firmware Signing）：
所有下发至PLC/HMI/伺服驱动器的固件、程序、画面包，必须经速捷云平台RSA-2048签名认证。
▪ 设备启动时自动校验签名有效性；
▪ 若签名无效或被篡改（哪怕只改1字节），系统拒绝加载，直接进入“安全待机模式”，并上报异常；
▪ 支持“灰度发布”：新版本先推给1台设备试运行24小时，零告警后再批量下发——杜绝“一更毁全线”。

🔐 冷知识：我们给比亚迪某风管车间做的签名系统，曾拦截过一次“伪装成升级包”的勒索软件变种——它连签名壳都没过，就被PLC原地拒收。客户说：“这比装杀毒软件还管用。”

3.3 全生命周期运维规范：涵盖定期联锁功能测试、备份镜像自动刷新及多角色应急演练制度 —— “不是修完就走，是留下一套会自己长大的运维肌肉”

很多客户说：“你们修得快，但下次还是得叫你们。”
我们反问：“上次修完，您有没有收到这份《产线健康护照》？”

✅ 速捷“三定一演”运维铁律（已写入服务合同附件）：
- 定检：每季度1次全链路联锁功能实测（非模拟，是真刀真枪）
▪ 拉闸模拟断电→验证UPS切换是否＜10ms；
▪ 触发光栅急停→测伺服抱闸响应时间是否≤120ms；
▪ 强制气压跌至0.3MPa→确认咬口模组是否在3秒内自动停机并报警。
✅ 交付物：加盖公章的《联锁有效性检测报告》，附视频证据+数据截图。

定备：每月1次全系统镜像自动刷新（PLC程序/HMI画面/NC参数/IO配置）
▪ 镜像存储于客户本地NAS+速捷私有云双备份，加密AES-256；
▪ 支持“一键回滚”：选中任意历史版本，3分钟内恢复整套控制系统——比重装系统快10倍；
▪ 每次刷新后，自动比对当前运行版本与备份差异，生成《变更影响清单》（比如：“本次更新新增法兰定位补偿算法，建议同步校准激光测距仪”）。
定训：每年2次多角色协同应急演练（真演，不走过场）
▪ 场景1：“HMI黑屏+PLC ERR灯常亮+气压报警”——电工查电源、仪表工测气源、程序员调镜像、安全员启动隔离流程；
▪ 场景2：“远程攻击尝试+多点通信中断”——IT人员封IP、自动化工程师切本地模式、生产主管启动手动绕行预案；
▪ 每次演练全程录像，复盘会直击3个问题：“谁卡住了？哪条指令没传达到？下次怎么缩短30秒？”
🌟 晋江某国企客户演练后感慨：“原来不是我一个人背锅——现在知道，急停按钮坏了，是机械的事；通讯断了，是网络的事；程序丢了，是我们备份的事。责任清了，配合反而快了。”
