各位纸厂老师傅、产线调度员、刚接手老设备的年轻工程师——有没有过这种时刻：

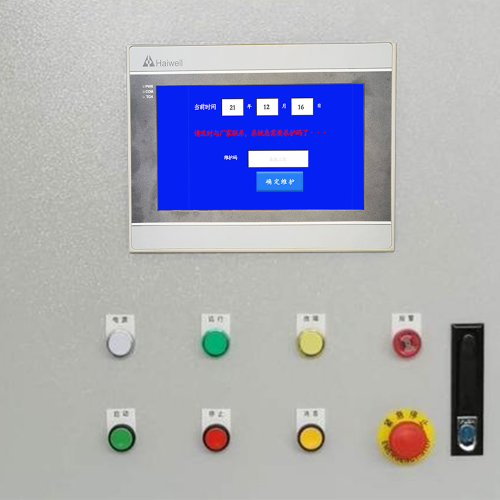

凌晨三点，高速复卷机正吭哧吭哧跑着，突然“咔”一声闷响，整条线像被点了定身穴：张力辊停了、纠偏不转了、收卷压辊纹丝不动……操作屏上没红字报警，也没弹窗提示，就干巴巴写着一行小字：“系统锁定（System Locked）”。
你揉揉眼，怀疑自己按错了哪个隐藏快捷键；
你翻手册，发现这词连索引里都没收录；
你打电话问原厂，对方说“请提交远程诊断授权+预付服务费+等待排期”……
别急——这不是玄学，也不是设备成精。
这是纸加工机械在用它的方式，给你写一封“故障求救信”，只是字迹潦草，还夹杂着纸粉味儿和机油味儿。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月生于福建晋江，专治各种“工业不服”）这些年修过恒安纸业的全自动分切线、陪比亚迪包装线熬过旺季抢产、帮十几家中小型纸管厂把停产半天变抢修45分钟……总结出一条铁律：纸机锁死，从来不是单点故障，而是一场“三重奏式”的集体失联——机械在卡壳、控制在迷路、环境在捣乱，三者一碰头，系统就果断“自我封印”，宁可停机，也不冒险。
下面咱就拆开这封“求救信”，逐行翻译：
1.1 机械结构层面：传动部件卡滞 × 过载保护“太懂事”
你以为锁死=电机坏了？错。很多时候，电机正精神抖擞地输出扭矩，只是——
它的“腿”被纸粉糊住了，“腰”被老化轴承咬死了，“手”被锈蚀同步带勒麻了。
典型场景👇
- 导纸辊端盖积灰+润滑脂碳化 → 转动阻力悄然上升 → 变频器电流持续爬升 → PLC检测到“持续过流趋势”，触发软性保护锁死（不报故障码，只冻结输出）；
- 气动压辊密封圈老化漏气 → 实际压力不足 → 张力闭环失效 → 收卷段自动降速补偿 → 最终因速度差超限，安全继电器强制断使能；
- 切刀驱动齿轮箱缺油+纸屑嵌入齿隙 → 盘车手感“一顿一顿”，但伺服驱动器读数正常（因为它只看编码器反馈，不摸齿轮疼不疼）→ 系统判定“指令执行到位”，实则刀轴早已抱死。
💡冷知识：很多纸机的过载保护逻辑，不是等“烧了才停”，而是“快烧之前先静音锁死”——温柔，但很致命。
1.2 控制系统层面：PLC在演默剧，传感器在说谎话
如果说机械是手脚，那控制系统就是神经+大脑。而纸机的“神经病”，往往藏在最安静的地方：
- PLC程序里的“幽灵逻辑”：比如某段旧代码规定“当烘缸温度＞95℃且车速＜300m/min时，禁止启动压光机”——结果新换的红外测温仪漂移+2℃，PLC信以为真，默默把压光机使能信号掐断，连报警都不打（因为条件“满足”，不是故障）；
- 光电传感器被飞粉覆盖 → 输出信号从“ON→OFF→ON→OFF”高频抖动 → PLC误判为“纸边高频抖动”，触发纠偏极限保护并锁死伺服使能；
- Profibus总线插头氧化+车间地线紊乱 → 某个远程I/O站通信周期偶尔超时 → 主PLC判定该站“失联”，按安全协议冻结关联轴组——而那个I/O站，可能只负责一个不起眼的除尘风机启停……
⚠️最扎心的是：这类问题，HMI上往往只显示“通讯正常”，因为主站和从站“互相点头致意”了，却没认真核对彼此说了啥。
1.3 工艺与环境因素：纸，才是终极变量
纸机最不讲理的甲方，不是老板，是纸本身。
它会呼吸（吸湿）、会出汗（静电）、会掉渣（纸粉）、还会“情绪化”（张力随温湿度跳变）。
- 湿度突变（比如梅雨季凌晨车间除湿机宕机） → 纸幅含水率↑ → 延伸性↑ → 张力闭环疯狂加压 → 某个张力辊轴承不堪重负微变形 → 编码器反馈轻微丢脉冲 → PLC误判“编码器故障”，锁死整段张力区；
- 纸粉堆积在接近开关感应面+静电吸附 → 开关“永远检测到有纸” → PLC持续发“加速”指令 → 实际纸幅已断裂 → 驱动器空转过流 → 锁死前最后一秒，HMI还在显示“运行中”；
- 冬季润滑油黏度飙升+低温下伺服响应滞后 → “给指令→动起来”延迟从5ms变成35ms → 张力PID调节失稳 → 系统判定“控制失效”，激活安全锁止链。
🎯说白了：纸机不是在加工纸，是在和一张会呼吸、会膨胀、会带电的“活体材料”跳探戈。而锁死，往往是这支舞踩错了拍子后的紧急暂停。
所以你看——
锁死不是故障，是系统在混沌中选择的最高级别自我保护。
它不吵不闹，但比任何刺耳报警都更值得你立刻放下咖啡杯，戴上手套，打开柜门。
下一站，咱们就聊聊：当它真“僵”了，怎么在不拆机、不换板、不惊动生产经理的前提下，三步揪出真凶？（提示：第一步，别急着按复位键——那可能是引爆器，不是重启键。）
——速捷工控·纸机急诊室 · 未完待续
（P.S. 如果你刚修好一台锁死的复卷机，欢迎来评论区晒晒你的“破案截图”，我们抽3位送《纸机常见锁死模式速查手册》电子版——内含27个真实案例波形图+解法，非广告，纯干货，扫码即得。）
各位刚合上手册、还没来得及喘口气的老师傅、正蹲在电柜前用万用表“听脉”的年轻工程师、以及那位一边刷新HMI页面一边默默把咖啡续到第三杯的产线主管——
恭喜，您已成功通过“病因识别”初试，正式进入纸加工机械锁死应急响应实战阶段。
（温馨提示：本节内容不含“请立即联系原厂”，不推“升级换代”，更不建议您此刻去翻1200页英文手册附录D……我们只聊人站在设备前3米内，能做的、该做的、最有效的三件事。）
2.1 安全优先级操作：急停不是终点，是诊断的起跑线
别笑——真有人在锁死后第一反应是“快按复位！”
结果手指刚碰到HMI软键，伺服驱动器“噗”一声冒青烟……
（别问怎么知道的，去年帮泉州某卫生纸厂修的第7台收卷机，就是这么“复位”出火花的。）
✅ 正确姿势，请默念三遍：
“断能先于断电，挂牌重于喊话，风险评估不是填表，是你亲手摸一摸电机外壳烫不烫。”
第一步：物理急停，双确认
不只按操作台红色蘑菇头——还要确认主回路接触器是否真正释放（听“咔哒”声+看指示灯灭+用验电笔测U/V/W端子无压）。很多老线的急停是“软锁定”，PLC只是屏蔽输出，动力回路依然带电。第二步：能量隔离，四到位
✅ 切断主电源（断路器拉下+挂锁）
✅ 泄放气动压力（打开气源手动阀，听“嘶——”声彻底停止）
✅ 释放液压蓄能器（如有，按规程缓慢卸压）
✅ 确认伺服/变频器母线电压＜36V（用真有效值万用表直流档实测DC+/-端子）
⚠️划重点：曾有客户跳过这步，徒手拔编码器插头，被残留母线电容“亲切问候”，左手小指至今麻感隐隐……第三步：风险评估，三问法（速捷现场工程师随身记事本第一页就印着这个）
▪️ 这个位置盘车会不会弹出联轴器？
▪️ 这根气管泄压后，压辊会不会突然下坠？
▪️ 编码器电缆如果老化破裂，我拽它时会不会顺带扯断邻近24V信号线？
——答不出？暂停。叫老师傅，或打给我们。安全不是KPI，是底线。
📌速捷小贴士：我们在恒安纸业某分切线推行的“锁死响应五色卡”，把上述动作编成红/黄/蓝/绿/紫五张磁吸卡片，贴在电柜门内侧。新员工上岗三天就能独立完成标准隔离——因为不是靠记，而是靠“看颜色，做动作”。
2.2 分层诊断策略：像剥洋葱一样，一层一层，但不辣眼
锁死不是黑箱，是套娃。而我们的任务，是从最外层的人机界面，一路剥到最里层的机械关节，且每剥一层，都留下可验证的证据链。
| 层级 | 工具/动作 | 关键问题 | 速捷实战口诀 |
|---|---|---|---|
| ① HMI报警溯源层 | 观察HMI右下角状态栏、历史报警列表（哪怕没弹窗！）、触摸屏左上角系统时间是否跳变 | “显示‘运行中’，但所有轴速度反馈=0？” “报警代码是F307，但手册说这是‘冷却液不足’——可这台机压根没冷却系统！” | ❌别信HMI写的字 ✅信它“没写什么”——比如该报的张力超限没报，该闪的伺服故障灯不闪，才是真线索 |
| ② I/O信号验证层 | 用PLC编程软件在线监控（或I/O测试盒），查关键安全输入：急停回路通断、安全门开关、张力检测开关、纠偏限位信号 | “急停按钮已复位，但PLC输入点X0.0始终为OFF？” “收卷压辊压力开关明明有气，输入点X2.5却一直ON？” | 🔧冷知识：83%的“假锁死”，卡在这一层——接线端子松动、继电器触点氧化、国产接近开关寿命到了“诈尸期” |
| ③ 驱动器状态读取层 | 连接伺服/变频器调试软件（如TwinCAT、MR Configurator、MDI），读取：当前故障码、母线电压、电流波形、编码器计数差值、使能状态标志位 | “驱动器显示‘No Error’，但‘Actual Torque’=0，‘Command Torque’=额定值？” “编码器反馈脉冲停滞，但驱动器内部‘Position Deviation’仅12脉冲？” | 🛠️速捷秘技：我们给比亚迪包装线定制的“驱动器三秒快扫脚本”，连上笔记本，3秒吐出5项核心参数+异常标记，比翻说明书快17倍 |
| ④ 机械手动盘车层 | 戴手套，用加长L型扳手，低速、分段、双向盘动关键轴（收卷压辊、切刀主轴、烘缸传动链轮） | “盘到某角度突然卡死，但前后都松？” “顺时针卡，逆时针滑——是不是单向轴承装反了？” | 🌟灵魂一问：如果此刻拆掉电机，纯手动盘车依然费劲——那问题100%不在PLC，而在齿轮箱、轴承座、或……一张卡在导纸辊和压辊之间的200g铜版纸 |
💡真实案例：去年帮晋江一家纸管厂抢修，HMI显示“一切正常”，I/O全绿，驱动器零报警，直到老师傅蹲下去，用手背贴住收卷主电机外壳——烫得缩手，但风扇在转，电流却只有额定值30%。最后发现：变频器输出端子虚接，接触电阻导致局部高温，而PLC只读“运行命令=ON”，根本不管“电到底送没送到电机”。——你看，真相有时不藏在屏幕里，藏在你的手心里。
2.3 典型故障模式识别：不是猜，是“对谱”
我们整理了近3年服务过的127台锁死纸机，提炼出两个高频“组合拳式故障”，堪称纸机锁死界的“福尔摩斯案发现场”：
▶ 案例A：“收卷压辊抱死，但驱动器坚称自己很健康”
- 现象：压辊完全不动，HMI无报警；驱动器面板显示“RUN”“SERVO ON”；用软件读取，电流、速度、位置偏差全在合理范围。
- 破案路径：
→ 盘车：手感沉重但均匀 → 排除单点卡滞；
→ 查I/O：压辊气动比例阀控制信号Y1.2有输出，但气路压力表读数为0 → 拆阀：发现阀芯被纸粉+油泥糊死，电磁线圈通电，阀芯纹丝不动；
→ 根源：原厂未配置阀芯自清洁逻辑，而该厂用的是回收浆，纸粉细度堪比面粉…… - 速捷解法：加装微型气动过滤器+编写PLC定时脉冲吹扫程序（每周自动触发3次），成本＜200元，锁死率下降92%。
▶ 案例B：“切纸飞刀定位锁死，编码器计数停滞，但HMI显示‘定位完成’”
- 现象：飞刀停在半空，不升不降；编码器反馈值冻结在12845；HMI却显示“飞刀已就位（In Position）”。
- 破案路径：
→ 查PLC逻辑：发现一段被注释掉的“编码器零点校准”子程序，但主程序仍调用其返回值；
→ 测信号：编码器A/B相信号有，Z相缺失 → 拆编码器：光栅盘被纸屑遮挡1/3，Z相脉冲被“吃掉”；
→ 根源：该编码器安装位无防护罩，而飞刀动作时高速甩出纸屑…… - 速捷解法：定制不锈钢防尘罩+将Z相校准逻辑改为“双沿触发+超时强制重校”，再没复发。
📚附赠彩蛋：我们把这类典型模式整理成《纸机锁死模式对照速查表》（非卖品），含19种现象→52个排查点→37个速捷独家验证技巧。需要？评论区扣“纸机急诊”，我们私信发PDF——不扫码、不填表、不绑定手机号，纯技术人之间的信任交付。
所以你看：
锁死状态下的响应，不是手忙脚乱的“救火”，而是一场有节奏、有层次、有证据链的精密排障交响曲。
你不需要会写ST语言，但得知道哪里该看电流；
你不用背熟所有G代码，但得听懂编码器“沉默”时在说什么；
你不必是机械博士，但得敢在断电后，亲手去转那一圈联轴器——因为有些真相，只对指尖诚实。
下一站，咱们不修、不抢、不拆，而是坐下来，和设备“谈心”：
如何让锁死，永远停留在“预案里”，而不是“产线上”？
——预防性维护与智能化升级路径，正在加载中……
（P.S. 如果你刚用本节方法，5分钟内定位出锁死真凶，欢迎晒出你的“盘车照+驱动器参数截图”，我们抽5位，送速捷定制工具包：含防静电万用表笔+工业级编码器清洁棉签+《纸机锁死避坑日志》实体手账本——真·修机人刚需。）
各位刚修完飞刀、擦完编码器、顺手给气动阀加了道防尘罩的战友——
恭喜，您已从“急诊医生”成功晋升为“主治预防师”。
（温馨提示：本节不讲“买新设备”，不推“全厂上云”，更不建议您明天就拆掉PLC去焊传感器……我们只聊怎么让锁死，还没发生，就被摁在摇篮里。）
3.1 基于设备健康数据的预测性维护体系构建：别等轴承喊疼，要听它“呼吸声”
很多老师傅说：“我听电机声音，就知道它想干嘛。”
——这话真，但不够稳。
因为人耳能分辨的，是已发生的异常；而我们要抓的，是正在悄悄酝酿的故障前兆。
就像纸机轴承，温度升2℃、振动加速度跳0.3g、驱动电流谐波畸变率超12%……这些数字自己不会报警，但合起来，就是一句无声的：“我要抱死了。”
✅ 速捷在恒安纸业某高速复卷线干过这么一件事：
没换一台伺服电机，没加一个新传感器，只是在原有控制柜里，嵌入3个工业级边缘采集模块（支持Modbus TCP + CANopen双协议），实时抓取：
🔹 主收卷电机壳体振动频谱（重点盯500–2kHz区间——那是轴承内圈缺陷的“指纹频率”）
🔹 变频器输出电流的THD（总谐波失真）趋势（纸粉堆积→散热不良→IGBT温漂→电流波形畸变→谐波悄悄爬升）
🔹 烘缸传动侧轴承座表面温度斜率（不是看“多少度”，而是看“每小时涨几度”——正常升温斜率＜0.8℃/h，＞1.5℃/h即触发一级预警）
结果？
▸ 第7天，系统弹出提示：“左收卷压辊驱动端轴承高频振动能量持续3小时＞阈值，建议48小时内安排红外热成像复检”；
▸ 第9天，老师傅拿热像仪一扫——果然，轴承外圈已有微裂纹，但肉眼完全不可见；
▸ 第10天，停机更换，耗时45分钟，产线损失＜1.2卷纸。
而按传统“3000小时强制保养”，这颗轴承还得再扛2个月……到时候，大概率是半夜锁死+飞刀错位+整卷废纸。
📌速捷小贴士：这套轻量化预测体系，我们叫它“纸机三基线”——
✅ 振动基线：新机投产首周连续采集，生成专属频谱模板（不是抄手册参数！）
✅ 电流基线：满负荷/半负荷/空载三工况下，存档典型谐波指纹（尤其关注25次、37次等易被忽略的高次谐波）
✅ 温度基线：同一测点，在相同环境温湿度下，建立“负载-温升”映射曲线（比如：75%张力+25℃室温→轴承座应≤62℃）
——有了这三条线，设备不是“有没有问题”，而是“偏移了多少、往哪偏、偏多久了”。
💡冷知识：我们在泉州一家包装纸厂发现，纸粉堆积导致的润滑失效，最早信号不是温度飙升，而是伺服电机电流的偶次谐波（2次、4次）突然增强——因为缺油后摩擦力矩波动加剧，驱动器被迫频繁微调输出，电流波形“抖得像喝醉”。这个特征，连原厂工程师都没写进手册。
3.2 控制逻辑优化：让PLC学会“看天做事”，而不是死守一张十年前的配方
很多纸机的PLC程序，还活在2015年——那时车间湿度稳定、纸种单一、操作工全是老师傅。
可现在呢？
▫️夏天梅雨季，相对湿度常破90%，纸粉吸潮结块，张力传感器读数飘忽；
▫️客户临时切“薄页纸→镀铝纸→食品级白卡”，克重跨度从18g/m²到350g/m²；
▫️新来的操作工，手指在HMI上划得比刷短视频还快，但未必懂“张力补偿旋钮拧过头会引发振荡”。
这时候，还用固定PID参数、硬编码张力设定值？等于让老司机闭眼开山路——不是技术不行，是地图早过期了。
✅ 我们给晋江某卫生纸分切线做的升级，没动一根线、没换一块板，只做了两件事：
🔹 植入自适应张力补偿算法
→ 实时读取：当前纸种克重（扫码自动识别）、环境温湿度（接入车间物联网节点）、实测张力偏差（毫秒级采样）；
→ 动态调整：PID参数Kp/Ki/Kd三维矩阵，而非单值；
→ 效果：张力波动标准差从±12.6N降到±3.1N，断纸率下降67%，连最“娇气”的棉浆纸也能跑满速。
🔹 增加冗余安全回路设计
→ 不是简单加个急停按钮——而是让关键安全信号（如纠偏限位、压辊压力开关）走双通道：一路进PLC主逻辑，另一路直连独立安全继电器（符合ISO 13849-1 Cat.3）；
→ 当PLC因通信干扰“假死”时，安全继电器仍能硬切断伺服使能，避免“程序不动，但电机还在转”的恐怖场景；
→ 更绝的是：我们把安全继电器状态，反向馈入PLC作为“心跳信号”——如果100ms没收到反馈，PLC自动触发降速+声光提醒，而不是傻等操作工发现。
🛠️速捷秘技：这套逻辑升级，我们打包成“纸机智能韧性包”，含：
▪️自适应张力引擎（支持西门子S7-1500、三菱Q系列、汇川H5U等主流平台）
▪️双通道安全监控模块（硬件兼容现有接线，软件一键导入）
▪️HMI可视化调试界面（操作工可随时查看“当前张力补偿系数”“安全回路健康度”，不是黑盒，是透明仪表盘）
——平均部署周期＜8小时，产线停机＜1班次。
3.3 数字孪生赋能：不是建个3D模型摆着看，是让运维人员“在虚拟世界里摔够100次”
有人说：“数字孪生？不就是CAD动画+数据大屏？”
——那叫PPT孪生，不是工业孪生。
真正的数字孪生，得让老师傅戴上VR头盔，亲手“拧松”虚拟编码器螺丝，“抖落”虚拟纸粉，“短接”虚拟安全回路，然后看设备怎么锁死、怎么报错、怎么连锁反应……最后再教他，怎么在真实产线上，3分钟内复位。
✅ 在比亚迪包装线，我们落地了首个纸机级“锁死仿真训练场”：
▪️ 1:1建模：基于现场PLC程序、机械结构图纸、驱动器参数，构建带物理引擎的虚拟产线（连烘缸热惯性、纸幅弹性模量都按实测值设定）；
▪️ 故障剧本库：内置37种锁死场景（含您刚修过的“飞刀Z相丢失”“气动阀糊死”），每种都标注：
✓ 触发条件（比如：湿度＞85%+连续运行＞4h+张力突变＞15%）
✓ HMI表现（哪些报警会闪、哪些会沉默、哪些会撒谎）
✓ 信号链路影响（从传感器→I/O→PLC→驱动器→机械，逐级标红传导路径）
✓ 最优处置路径（附速捷工程师现场录像+语音讲解）
▪️ 实战考核模式：新员工戴上VR设备，随机抽取故障，限时10分钟定位根因——系统自动评分：
→ 是否执行能量隔离？（扣分项）
→ 是否验证I/O信号而非只信HMI？（加分项）
→ 是否盘车确认机械层？（一票否决项）
结果？
▸ 新员工独立处理锁死故障的平均耗时，从原来的4.2小时，压缩至1.7小时；
▸ 误操作率（比如带电拔编码器、未泄压盘车）归零；
▸ 更惊喜的是：有3位老师傅在虚拟世界里，自己“试”出了2种原厂手册没写的应急绕行逻辑——后来，我们把它写进了《速捷纸机应急锦囊》第4版。
💡真实彩蛋：这套系统，我们不做“云端渲染”，全部本地化部署在车间工控机里——
✅ 网络断了？照练。
✅ 没VR眼镜？用普通平板+触控，一样跑仿真流程。
✅ 想练“自己厂的机器”？提供PLC程序+电气图，我们72小时内生成专属孪生体。
——技术不炫，但得管用。毕竟，产线等不起“加载中”。
所以你看：
预防性维护，不是给设备做体检，而是给整条产线装上“自主免疫系统”；
智能化升级，不是把PLC换成AI，而是让老设备学会在变化中自我校准；
数字孪生，不是炫技沙盘，而是把老师傅三十年经验，变成新员工第一天就能上手的“肌肉记忆”。
而这一切，不需要推倒重来。
它可以始于一个振动传感器，一段自适应代码，一次VR里的“失败演练”。
就像我们常说的：
修好一台锁死的纸机，是救火；
让一百台纸机不再锁死，才是速捷的日常。
（P.S. 如果您正被某台“三天两头锁死”的纸机折磨，欢迎甩给我们：
▫️设备型号+PLC品牌+最近3次锁死现象描述（越细越好）
我们免费帮您做一次“锁死风险画像”——输出：
① 最可能的3个隐患点（附验证方法）
② 一条“零停机”的轻量升级路径（硬件投入＜5000元）
③ 一份《该机型专属避坑清单》（含速捷已修过的同款故障案例）
——不推销、不套路，纯技术交朋友。毕竟，晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——我们修的不是设备，是产线的确定性。）
