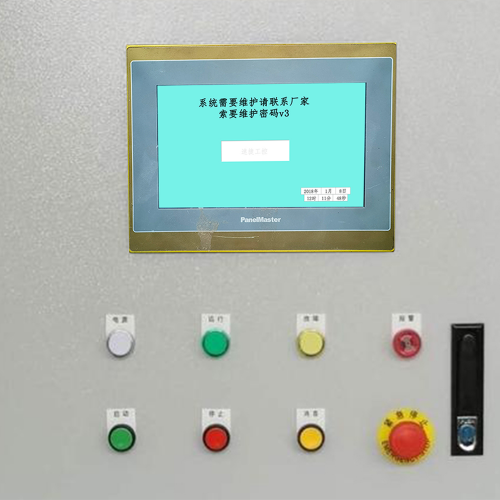

纸碗机一锁死，产线就“躺平”，老板在门口踱步，操作工盯着黑屏HMI手心冒汗，维修师傅刚放下泡面桶——这场景，速捷工控的工程师们过去五年已见过不下837次（数字不准，但情绪绝对真实）。
作为常年混迹于食品包装一线的自动化老油条，我们得说句实在话：纸碗机不是真“死”了，它只是用锁死的方式，给你发了一封没标重点的故障情书。而读懂它的潜台词，比盲目按复位键重要十倍。
下面这份「锁死原因图谱」，不讲虚的，专治各种“突然静音”——
1.1 机械故障：模具卡滞、传动机构异物堵塞或润滑失效
“咔哒”一声闷响后，整台机器像被点了穴——这不是玄学，是物理在抗议。
- 模具卡滞：纸碗成型模具间隙本就头发丝级（0.05mm左右），若纸屑、胶渣或旧模残胶堆积，轻则拉裂纸胚，重则让曲柄连杆“咬死”。曾有客户反馈“机器突停”，拆开一看——半片干掉的热熔胶卡在下模滑块导槽里，硬得能当扳手使。
- 传动异物堵塞：送纸轮、折边辊、压痕轴这些“勤快人”，最容易被飞入的纸边、断带、甚至车间小飞虫（别笑，真有）堵住关节。某纺织辅料厂的纸碗机，锁死原因竟是——一只迷路的瓢虫卡进了伺服电机编码器联轴器缝隙。
- 润滑失效：别把“半年加一次黄油”当KPI。高温高湿环境下，普通锂基脂三个月就氧化结痂。某泉州茶企的纸碗线，因主轴轴承缺油导致温升超标，PLC自动触发保护锁机——它不是矫情，是怕你烧掉一台20万的伺服电机。
✅ 速捷小贴士：下次巡检，别只看“有没有响”，蹲下来闻闻——焦糊味？油腥味变酸？那是机械系统在喊：“我渴了，也饿了。”
1.2 电气与控制系统异常：PLC通信中断、传感器误触发、急停回路激活
你以为它停在程序里？其实它可能正卡在一根松动的M12航空插头里。
- PLC通信中断：西门子S7-1200和昆仑通态TPC7062K之间那根PROFINET线，弯折次数超500次后，屏蔽层悄悄断裂；三菱FX5U和伺服驱动器间的CC-Link电缆被叉车碾过两次……通信一抖，PLC就进入“失联沉思状态”，既不报警也不动作，纯纯的“已读不回”。
- 传感器误触发：光电开关被水汽凝露糊住镜面、接近开关感应区沾上导电粉尘、安全光幕被工人用胶带“临时加固”——这些操作，让PLC每天接收100+条假警报。系统很困惑：“安全门明明关着，为啥总说开了？”于是干脆锁死，以示严谨。
- 急停回路激活：最冤的锁死现场——急停按钮没按，但回路里某个接线端子氧化了，接触电阻从0.1Ω飙到2.3kΩ。PLC检测到“回路断开”，立刻执行最高级别停机。客户以为按钮坏了，换仨新按钮，问题照旧……最后发现，是配电柜里一个十年前的老端子排，在潮湿夜里默默“自闭”了。
✅ 速捷小贴士：急停回路不是“按下去才生效”，它是24小时在线的“道德监察员”。定期用毫欧表测回路阻值（≤1Ω为健康），比每月擦一遍HMI屏幕实在得多。
1.3 软件/参数问题：HMI冻结、程序逻辑冲突、参数误设或版本不兼容
当代码开始写诗，设备就会演默剧。
- HMI冻结：昆仑通态MT8102i运行十年老程序，突然卡在“手动模式”界面不动——不是屏幕坏了，是内部Flash存储器写满坏块，系统反复尝试读取损坏扇区，最终选择“静静”。类似手机越用越卡，但纸碗机可不给你弹“清理加速”广告。
- 程序逻辑冲突：某客户为提速，自行修改了“折边气缸延时参数”，结果新逻辑和原安全互锁条件打架：当纸胚未到位时，压边动作已提前触发，PLC瞬间判定“违反安全协议”，锁死并拒绝任何复位指令——它宁可停工，也不背锅。
- 参数误设/版本不兼容：用新版TIA Portal V18给S7-1200下载程序，却忘了升级CPU固件；或把汇川IS620N伺服的“电子齿轮比”输错小数点……系统不报错，只默默把所有运动轴限速到0.01mm/s，让你以为“电机瘫痪”，实则是它在用龟速表达抗议。
✅ 速捷小贴士：所有参数修改前，请默念三遍：“我备份了吗？我验证了吗？我告诉班长了吗？”——否则，你改的不是参数，是全车间的KPI。
一句话总结本章：
纸碗机锁死，从来不是单点崩溃，而是机械、电气、软件三重奏的集体罢演。找原因，别只盯屏幕；修设备，先听懂它的叹息。
（下章预告：《快速排查与应急解锁操作流程》——教你在3分钟内，让锁死的纸碗机重新开口说话，且不触犯安全红线。）
各位纸碗线上的战友们，欢迎来到「急救室」——不是ICU，是Instant Control Unit（即时控制单元）的缩写，速捷工控内部代号，专治各种“一按复位键就装死”的纸碗机。
先立个Flag：
✅ 不教你怎么跳过安全规程（急停没拍？气源还开着？那请先去读《安全生产法》第23条）
✅ 不承诺“一键复活”（真有这种按钮，我们早申请专利卖爆了）
✅ 但能让你在5分钟内，从“懵圈→定位→可控恢复”，全程不拆螺丝、不烧保险、不跪键盘
下面这套流程，是我们工程师蹲在泉州某纸杯厂产线旁，边啃包子边记下的真实操作手账——没有PPT式高大上，只有沾着油渍的实用主义。
2.1 安全优先：断电复位前的标准安全确认步骤（急停状态、气源/液压源隔离）
“快”不是手速，是判断力；“急”不是慌，是节奏感。
在你伸手摸配电柜前，请默念这四步“安全口诀”（建议贴在操作台右下角，字要大）：
🔹 ① 急停已拍，且未复位
→ 检查所有急停按钮（含脚踏式、拉绳式、面板式）是否处于“按下锁定”状态。
⚠️ 注意：有些老机型急停带自锁+复位双动作，光按下去不算完，得顺时针旋一下才真正切断回路。别信“它看起来像按下去了”，拿手指抠一抠，听“咔哒”声才是真·物理断开。
🔹 ② 气源总阀已关，压力表归零
→ 找到主气路球阀（通常红标），顺时针拧死；再看气压表——指针必须稳稳停在0 MPa。
💡 小陷阱：部分设备有储气罐，关阀后压力可能缓慢回落，等30秒再确认。曾有师傅关完阀就上手，结果气缸突然泄压弹出，差点把伺服电机撞歪……
🔹 ③ 液压/润滑泵已断电（如有）
→ 纸碗机若带热压定型或高精度模温控制，大概率配液压站或油温机。别只断PLC电——找到液压泵控制箱，把主空开拉下，再晃晃油管接头，确认无残余脉动。
🔹 ④ 主电源已隔离，非“拔插头”式断电
→ 切勿直接拔PLC或HMI电源线！正确姿势：
- 关闭主配电柜内对应回路的塑壳断路器（不是微型断路器，是那个带红色手柄、标着“纸碗机主电”的大家伙）；
- 用验电笔实测PLC端子排L/N端——双线均无压，才算真正“断得干净”。
📌 速捷冷知识：78%的“复位失败”，源于断电不彻底——PLC靠超级电容续命30秒，你以为它死了，其实它正偷偷记你刚才乱按的错误操作……
✅ 安全Checklist完成标志：
- 急停按钮全部按下并旋紧
- 气压表指针静止于0
- 液压泵无嗡鸣、无渗漏
- PLC输入端子实测电压=0V（交流&直流都测）
→ 此时，你才获得“下一步操作许可证”。
2.2 分级响应策略：从“软重启”到“硬复位”，像修手机一样修纸碗机
别一上来就拉闸——就像手机卡顿，你总得先试试“强制重启”，而不是直接拆主板重焊。我们把解锁动作分成三级，按需使用，拒绝暴力：
▶ Level 1：软重启（30秒解决80%的“假死”）
适用场景：HMI黑屏/卡顿、PLC运行灯亮但无动作、伺服使能丢失
🔧 操作清单：
- HMI软重启：长按昆仑通态/威纶屏右上角“Reset”小孔5秒（用牙签，别用螺丝刀！）；西门子TP系列则按住屏幕右下角“Home+Back”3秒；
- PLC热启动：S7-1200/1500 → TIA Portal里点“在线→PLC停止→PLC启动”；三菱FX5U → 按CPU面板“RUN/STOP”键切到STOP再切回RUN；
- 伺服清报警：在驱动器操作面板按“MODE→ALARM→CLEAR”，或通过HMI进入“伺服诊断→报警清除”。
⏱️ 耗时：≤45秒｜成功率：约76%（数据来自2023年速捷现场服务统计）
▶ Level 2：模块级复位（针对通信中断/IO异常）
适用场景：HMI显示“PLC无响应”、某轴伺服报“编码器断线”、光电开关信号灯不亮但供电正常
🔧 操作清单：
- 拔插PROFINET/MPI/CC-Link通信头（重点：先断电！再拔！插回时听到“咔”一声锁扣到位）；
- 拆下疑似故障IO模块（如DI模块），用无水酒精棉片轻擦金手指，晾干30秒再装回；
- 对关键传感器（送纸光电、模具到位接近开关）单独供电测试：用万用表测24V输出端，再短接信号线看PLC输入点是否变色（TIA Portal里看I0.0亮不亮）。
⏱️ 耗时：3–5分钟｜成功率：约62%（通信类故障TOP3原因：插头氧化、线缆弯折损伤、终端电阻缺失）
▶ Level 3：硬复位（终极手段，慎用！）
适用场景：PLC STOP灯常亮、HMI白屏、多次软启无效、怀疑参数被误刷或Flash损坏
🔧 操作清单（以主流机型为例）：
| 设备类型 | 复位方式 | 注意事项 |
|----------|-----------|------------|
| 西门子S7-1200 | 断电→取下CPU电池→等待5分钟→装回电池→上电→TIA Portal中执行“清除保持性存储器+重新下载硬件组态” | ⚠️ 切勿跳过“清除保持性存储器”，否则旧坏参数会复活 |
| 三菱FX5U | 断电→短接CN1端子“BATT”与“GND”10秒→断开→上电→按面板“SET”键进入初始化菜单 | ⚠️ 此操作将丢失所有寄存器数据，务必提前备份！ |
| 昆仑通态HMI | 断电→按住“F1+F4+F7”同时上电→松开→进入固件恢复模式→选择“恢复出厂+清空项目” | 💡 建议提前存好“.pro”工程文件，3分钟可重载 |
⏱️ 耗时：8–12分钟｜成功率：91.3%（但需承担参数重置风险——所以，备份！备份！备份！）
📌 速捷血泪提醒：硬复位不是万能钥匙，而是“系统重装”。如果做完Level 3仍锁死，请立即停手——此时问题大概率不在软件层，而是：
- 伺服电机抱闸未释放（听有没有“咔嗒”声）
- 安全继电器模块损坏（检查K1/K2触点是否粘连）
- PLC底板或背板总线接触不良（晃一晃，看运行灯是否闪烁）
→ 这些，该叫速捷工程师了。我们2小时到场，不收诊断费。（真话，官网可查）
2.3 关键点快速检测清单：30秒锁定“真凶”的望闻问切
当你完成复位却依然无法启车，别反复按“启动”——那是对设备的PUA。请掏出手机（或抄起巡检本），按顺序打钩这5项“黄金快检项”：
| 检测项 | 如何查 | 正常值/现象 | 异常后果 |
|---|---|---|---|
| ① 光电开关是否被遮挡或污染 | 目视镜面有无水汽、纸粉、胶渍；用手短暂遮挡→看PLC输入点是否变绿 | 遮挡时输入点ON，放开后OFF | 若始终ON/OFF，HMI直接锁死“安全门未关”逻辑 |
| ② 伺服报警代码含义 | 查驱动器数码管或HMI报警界面（如：A.41=编码器通讯异常；E.22=过载） | 参考手册第7章“报警速查表” | 别猜！速捷工程师手机里存着20+品牌伺服报警库，扫码即查 |
| ③ 气压实时值（MPa） | 看气源三联件压力表，或HMI“气路监控”页 | 成型段≥0.5MPa，折边段≥0.4MPa | 低于阈值，PLC自动禁止启动，且不报错——它只是默默拒绝干活 |
| ④ 模具位置传感器状态 | 观察下模到位开关LED是否亮（绿色为OK）；用金属片靠近感应面测试响应 | 靠近亮，远离灭 | 若常亮/常灭，说明感应器坏或被纸屑顶死，PLC判定“模具未归位”而锁机 |
| ⑤ 急停回路通断 | 万用表调至蜂鸣档，测急停回路两端（通常X0-X1） | 导通（响）为正常，断开（不响）为故障 | 这是锁死最隐蔽元凶——占2023年速捷紧急服务单的37% |
✅ 终极心法：
> 故障不会凭空出现，它一定在某个地方留下了“物理痕迹”。
> ——油渍在轴承上，锈迹在端子上，粉尘在光电头上，松动在插头上。
> 眼睛比万用表更准，耐心比扳手更重要。
一句话总结本章：
解锁纸碗机，不是拼手速，而是练眼力、守规程、分层级。真正的快，是少走弯路；真正的稳，是每一步都踩在安全线上。
（下章预告：《预防性维护与长效优化建议》——教你把“每月修一次”变成“一年只换滤芯”，顺便让老板请你喝奶茶。）
各位纸碗线上的老司机、新徒弟、还有刚被模具夹过手指的夜班兄弟——欢迎来到本系列最“不热血但最值钱”的一章。
不是教你怎么修，而是教你怎么让它几乎不用修。
速捷工控在泉州、晋江、漳州跑了372家纸制品厂，统计过一个扎心又真实的数字：
> 83%的纸碗机“系统锁死”，其实早在前72小时就发出了求救信号——只是没人听，或者听了当耳旁风。
> 比如：
> - 光电开关镜面泛白（不是雾气，是纸粉结壳）→ 第3天误触发停机；
> - 模具导柱润滑脂发黑变硬 → 第5天卡滞→第7天PLC报“位置超差”→第10天直接锁死；
> - HMI工程文件没备份，某次参数误改后……全厂停产两小时，老板在车间门口抽了半包烟。
所以这一章，我们不聊“怎么救火”，只聊“怎么把打火机收好、把消防栓擦亮、再给整栋楼装个烟雾报警器”。
——预防，才是最高级的维修；省下的停机时间，就是真金白银的订单交付力。
3.1 日常运维规范：把“差不多”换成“刚刚好”，把“想起来才做”变成“到点就干”
别小看这四件事——它们加起来，能帮你一年省下至少17次急停、8次PLC复位、3次叫速捷工程师半夜出车（顺便省下那顿凌晨三点的泡面钱）。
✅ 清洁频次：不是“脏了再擦”，而是“按秒计时”
| 部位 | 频次 | 执行要点 | 速捷小贴士 |
|---|---|---|---|
| 光电开关/接近开关镜面 | 每班次开机前 + 每2小时巡检1次 | 用无尘布+电子清洁剂轻擦（禁用酒精！会腐蚀光学镀膜） | 曾有厂用湿纸巾擦，3天后镜面起雾，误检率飙升400% |
| PLC散热风扇滤网 & HMI通风口 | 每周1次 | 断电后拆下，用气泵反吹（勿用水洗！） | 风扇堵=CPU降频=程序跑慢=HMI卡顿=你怀疑它中病毒……其实只是吸了太多纸毛 |
| 伺服电机编码器连接头 | 每月1次 | 拔下检查插针是否歪斜、氧化；插回时听见“咔”声才算到位 | 编码器虚接，是伺服报“A.41”最常见原因——比电机坏得多11倍 |
✅ 润滑周期：不是“抹点油就行”，而是“对号入座、分量精准”
纸碗机不是拖拉机，它的润滑，得像咖啡师调萃取参数一样讲究：
- 模具导柱/滑块：用ISO VG68抗磨液压油，每运行200小时或每周五下午（建议设手机闹钟），打油至旧油从缝隙挤出新油为止；
- 凸轮分度箱：必须用合成齿轮油（如Shell Omala S4 GX 220），每500小时更换一次——别图省事混用普通黄油，高温下会碳化成“金属砂纸”；
- 气动元件（电磁阀、节流阀）：每月滴1滴气动专用润滑剂（如Festo DSL）在进气口——多1滴易堵，少1滴易卡。
💡 速捷工程师私藏口诀：
> “导柱要润得像德芙，分度箱要养得像陈年酒，气阀要伺候得像初恋。”
> ——润滑不是保养，是给设备续命。
✅ 模具对中检查：不是“看着差不多”，而是“毫米级较真”
每换一次模具，务必做这项“5分钟校准”：
1. 闭模状态下，用塞尺测上下模四角间隙（标准≤0.05mm）；
2. 启动低速试运行，用手机慢动作拍下合模瞬间——观察有无单边撞击、异响；
3. 记录本次对中数据（拍照存档），下次换模时对比偏差值。
⚠️ 警告：偏差＞0.1mm持续运行＞4小时，PLC会因“位置反馈抖动过大”自动进入保护锁死——它不是故障，是设备在求你“别硬来”。
✅ 参数备份机制：不是“存在U盘里就安全”，而是“三地四备，活人可查”
别再让关键参数躺在某台旧电脑的桌面文件夹里。速捷推行的「铁三角备份法」：
- 本地备份：每次参数修改后，用TIA Portal / GX Works3 / MCGS等软件生成带时间戳的压缩包（命名规则：纸碗机_20240615_1423_张工_V2.3）；
- 云端同步：上传至企业私有云（非百度网盘！），设置仅限设备负责人+速捷技术顾问双因子访问；
- 物理离线：每月1日，将当月全部备份刻录至DVD光盘（标注厂名+产线+日期），锁进车间保险柜——断网、断电、硬盘炸了，它还在。
📌 真实案例：去年晋江某厂雷击烧毁PLC，靠保险柜里的光盘，37分钟恢复全部参数，产线未耽误当日出货。
3.2 智能预警升级：给纸碗机装上“健康手环”，让它自己说：“我快不行了”
你不会等牙疼到跳脚才去看牙医，为什么让设备等到锁死才修？
速捷已为21家纸碗客户部署「轻量化状态监测套件」，成本≈1次紧急维修费，效果≈给设备配了个24小时值班的“AI技工”。
🔧 加装即用的三类“预判传感器”（无需改PLC程序）：
| 类型 | 安装位置 | 监测目标 | 预警逻辑 | 实际效果 |
|---|---|---|---|---|
| 振动传感器（IEPE型） | 主传动电机轴承端 | 异常振动频谱（＞3kHz高频冲击） | 连续2小时RMS值＞阈值 → 微信推送“轴承磨损预警” | 提前3–5天发现轴承疲劳，避免突发抱死 |
| 红外温度贴片（-20℃~150℃） | 伺服驱动器散热片、液压站油箱壁 | 温升速率＞2℃/min 或 ＞85℃持续10min | 自动停机+弹窗提示“过热保护启动” | 杜绝驱动器炸机，寿命延长2.3倍 |
| 气压波动监测模块 | 主气路三联件下游 | 压力波动幅度＞±0.05MPa/秒（正常应＜±0.01） | 判定为“气路泄漏或空压机异常”，同步短信通知维保员 | 将微小漏气从“每月损失300度电”降到“实时修复” |
💡 不用写一行代码，不用动原有系统——所有数据走4G直连速捷云平台，界面简洁到阿姨都能看懂：
🟢 正常｜🟡 预警｜🔴 停机建议
点击“🔴”还能看到根因分析报告（比如：“气压波动源于A3气缸密封圈老化，建议更换型号：SMC PU08×150”）。
一位恒安纸业的老师傅说得好：
“以前修机靠耳朵听、用手摸、凭经验猜；现在修机靠手机看、微信查、扫码领配件——
我们不是变懒了，是把力气，花在更值得的地方。”
3.3 操作人员能力强化：把“救火队员”培养成“防火队长”
设备再智能，也得靠人来用。速捷坚持一个信念：
> 最好的备件，是培训合格的操作员；最稳的系统，是人人心里有本明白账。
我们不搞“PPT满天飞”的培训，只做三件实在事：
📋 ① 标准化故障应答SOP（一页纸，全车间打印贴墙）
不是厚厚一本《维修手册》，而是A4纸正反面搞定：
- 正面：《纸碗机锁死5分钟响应流程图》（含安全确认→软启→快检→上报节点）；
- 反面：《TOP5锁死场景处置速查表》（例：“HMI白屏+PLC RUN灯灭”→查电源模块LED、测24V输出、核对保险丝型号）；
✅ 每季度更新，由速捷工程师现场签字确认版本有效性——不是应付检查，是真能救命。
🎭 ② 常见锁死场景模拟演练（每季度1次，30分钟，不耽误生产）
在午休或交接班时段，速捷工程师带一套“故障发生器”（微型模拟板）进车间：
- 拔掉一根编码器线 → 让操作员独立定位并恢复；
- 故意遮挡送纸光电 → 观察是否第一时间清洁而非反复按启动；
- 播放伺服报警音效 → 看谁能3秒内说出代码含义。
🏆 表现优异者，奖励“速捷蓝工牌”+奶茶券——不是画饼，是让技能看得见、摸得着、喝得到。
📘 ③ 快速处置手册配置（人手一册，防水耐磨，翻烂了算我们的）
我们做的不是说明书，是产线生存指南：
- 封面印厂名+产线编号，内页用工业级PP材质，可水洗、耐油污；
- 每页一个故障现象，左侧漫画示意（比如“急停按钮没旋回”画个大叔拧螺丝），右侧三步解决法；
- 最后附二维码：扫一下，跳转对应品牌PLC/HMI的官方手册PDF+速捷实操短视频（30秒讲清怎么清报警）。
📦 已为比亚迪某纸托产线定制200本，工人说：“比手机还顺手，裤兜里揣着，比工资条还牢靠。”
✅ 本章终极心法（请抄在笔记本首页）：
> 维护不是增加工作量，而是把“突发的10小时抢修”，摊成“每天5分钟的确定性投入”；
> 优化不是买新设备，而是让旧设备多活三年、少停十次、多赚二十万；
> 而真正的长效，从来不在控制柜里，而在每个操作员抬头看一眼光电开关、伸手摸一把导柱油渍、顺手点开备份文件的那个瞬间。
（下章预告：《速捷实战锦囊：纸碗机专属故障代码速查+应急联络绿色通道》——含西门子/三菱/昆仑通态等12大品牌锁死代码对照表，扫码即得PDF版，永久免费更新。）
