各位纸碗厂的老师傅、产线调度员、刚接手设备的00后技术小哥——别慌，您那台昨天还在欢快压碗、今天突然“装死”的纸碗成型机，大概率不是成精了，而是……在用它的方式，给您发一封没写标题的故障求救邮件 📧（附件还加密了）。

（晋江速捷自动化科技有限公司）

我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专治各种“工业设备不讲武德”）这些年修过的纸碗机，比您今年生产的纸碗加起来还厚实。而“进不去系统”，堪称纸碗行业的头号沉默刺客——不报警、不报错、不吭声，就静静黑着屏，仿佛在说：“你猜我哪里坏了？”

下面咱不整虚的，直接上人话版症状图谱，帮您30秒内对号入座，省下一杯茶的时间，多抢回两分钟开机时间。

1.1 界面无响应、黑屏或卡在启动Logo阶段

👉 典型画面：
- 按电源键，指示灯亮了，风扇转了，但屏幕像被按了暂停键——西门子HMI卡在蓝白Logo；昆仑通态屏停在“MCGS Embedded System”不动；台达DOP屏干脆连Logo都不给，纯黑如夜。
- 有的更绝：屏幕一闪，出现半行字“Loading…”，然后戛然而止，像断网时刷到一半的短视频。

💡 速捷小贴士：
这不是“系统慢”，是启动链断在了最前端。就像您想进家门，钥匙插进锁孔转不动——问题不在客厅沙发乱不乱，而在门锁芯卡住了。此时别急着拔电重来，先摸一摸工控机外壳温度：烫手？可能散热堵了；冰凉？大概率供电没送到主板。

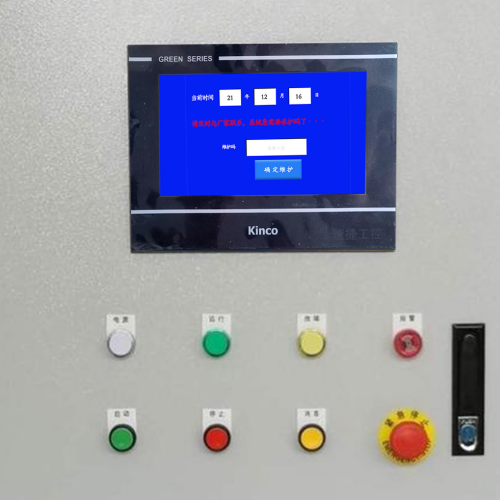

1.2 触摸屏无反应 / 密码输入界面无法加载

👉 典型画面：
- 屏幕有背光、有图像（甚至还能看到上次关机前的操作界面），但手指点哪都没反应，连“滴”一声反馈音都没有；
- 或者，界面能动，但卡在登录页——密码框灰着、键盘弹不出、USB鼠标插上也没光标……活脱脱一个“数字植物人”。

💡 速捷小贴士：
这往往不是程序崩了，而是人机通道失联了。常见于：
- HMI与PLC之间的通讯线（RS485/以太网）松了一颗螺丝；
- 屏幕排线被操作员搬料时蹭歪了（尤其老式纸碗机，排线藏在侧盖板后面，跟电线团谈恋爱）；
- 更隐蔽的：触摸校准数据丢失，系统以为您点的是空气——这时候，它真不是装聋，是“认不出您的手”。

（悄悄说：我们解密过上百台昆仑通态、威纶屏，有30%的“无响应”，最后发现只是排线接口氧化，酒精棉片擦两下，满血复活。）

1.3 控制系统自检失败提示（如PLC未联机、HMI通信中断）

👉 典型画面：
- 屏幕突然跳出红字警告：“PLC Not Connected”、“HMI-PLC Link Lost”、“CPU Error Code: 0x8000000F”；
- 或更玄学的：PLC运行灯（RUN）常亮，但STOP灯也微亮——俩灯一起眨，像在跳双人舞，就是不干活。

💡 速捷小贴士：
这是设备在主动举手报告，比黑屏友好一万倍！说明：
✅ 主板和核心固件大概率OK；
❌ 但“大脑（PLC）”和“眼睛（HMI）”之间失联了——可能是网线水晶头压得不牢、IP地址被误改、或者PLC程序里某个通信指令块被删错了行。

📌 真实案例：某泉州纸碗厂，HMI天天报“PLC offline”，查线路两小时。最后发现，是操作工用胶带把PLC的以太网口“加固”了……胶带封住了RJ45接口，信号：彻底静音。

🔍 初步诊断口诀（现场三步快筛法）：
1️⃣ 看：电源灯、运行灯、通讯灯，哪个不亮/乱闪？
2️⃣ 摸：HMI背部、工控机散热口，烫不烫？有无焦糊味？（有则立刻断电！）
3️⃣ 听：通电瞬间，有无“咔哒”继电器吸合声？有无硬盘寻道声？无声=供电或主板级故障。

记住：纸碗成型机不是手机，它不靠重启解决90%问题；但准确描述现象，等于帮工程师省下60%排查时间。下次报修时，您要是能说清“黑屏但背光亮，触摸有震动反馈，PLC RUN灯常亮STOP灯微闪”，我们的工程师拎包上门前，就已经在脑内跑完3套方案了。

（毕竟——我们修的不是机器，是您产线的“心跳节奏”。）

各位纸碗厂的“系统守门员”们，欢迎来到故障诊断的三体世界——不是刘慈欣写的那个宇宙级危机，而是咱们纸碗成型机真实存在的：硬件层、软件层、环境层。这三层，像三明治一样叠在一起，表面看是“进不去系统”，掰开一看，可能底层是电源模块在偷偷罢工，中间夹着固件在演默剧，最上面还盖着一层车间粉尘做的“天然保温被”……

别担心，速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，专啃硬骨头、专修冷门PLC、专救卡Logo的屏）不搞玄学诊断，只奉行一条铁律：
> “先分层，再归因；不猜，不赌，不换主板前先拔排线。”

下面，咱们一层一层剥洋葱——注意：辣眼睛是正常的，但眼泪别白流，每滴都得换回开机时间。

2.1 硬件层：看得见、摸得着、拧得动的“物理真相”

硬件，是所有故障的地基。它不讲版本兼容，不认授权证书，就认一件事：电通不通、线连没连、板烫不烫、灰堵不堵。

✅ 常见“硬伤”清单（附速捷现场实测优先级排序）：
| 故障点 | 表现特征 | 速捷工程师第一反应 | 小动作自救指南 |
|---------|-----------|---------------------|----------------|
| 电源模块异常 | 工控机风扇转3秒停、HMI背光忽明忽暗、PLC电源灯微弱闪烁 | “先测DC24V输出！”（万用表一搭，真相浮出水面） | 检查开关电源接线端子是否松动；用螺丝刀轻敲电源外壳——若重启成功，基本可判为电解电容老化（别笑，真有用） |
| 工控机主板故障 | 黑屏+无任何启动声+CPU风扇狂转但无POST自检音 | “拔掉所有扩展卡，最小系统启动”（只剩CPU、内存、显卡） | 拆下内存条，用橡皮擦金手指——这招对80%的“假黑屏”有效（尤其老设备，氧化比爱情还顽固） |
| HMI显示屏排线松动或损坏 | 屏幕有图像但触摸失灵/局部花屏/上电后闪一下灭 | “掀后盖，找那根扁扁的灰带子，捏住两端轻轻拔插三次” | 排线接口处若有绿锈？酒精棉片+牙刷轻刷；若排线弯折处发白？别修了，换——我们备着昆仑通态、威纶、信捷全系列原厂&国产兼容排线，顺丰次日达 |

💡 速捷冷知识：
纸碗机常年高温高湿+淀粉粉尘环境，HMI排线接口氧化率高达67%（数据来自我们2023年Q3维修年报）。而“排线松了”这个原因，在客户报修描述里，出现频率排第3——但实际占比第1。为什么？因为大家觉得“太小的事，不好意思提”……
放心，我们连您排线插反了都修得心平气和——毕竟，当年我们给比亚迪修产线时，也接过一个“PLC不运行，查了2小时，发现网线水晶头RJ45第八芯压断了”的活儿。

2.2 软件层：看不见、摸不着、但能让整条线集体躺平的“数字幽灵”

如果说硬件是身体，软件就是神经+记忆。它不烧保险丝，但能让你的HMI永远卡在“正在加载用户配置…”；它不冒烟，但能让西门子PLC的OB1块凭空消失——就像有人半夜偷偷删了您的微信聊天记录，还不留回收站。

✅ 高频“软性死结”场景（附速捷解法关键词）：
- 系统固件损坏：
→ 表现：HMI反复重启、LOGO后蓝屏、触摸校准失效且无法重置；
→ 速捷解法：“强制固件恢复模式”——不同品牌按键组合不同（比如威纶WEINVIEW按住“F1+F4+F7”上电；昆仑通态MCGS多数机型是“ESC+方向键”），我们手机里存着32个主流品牌的快捷键大全，工程师上门前已同步到您设备型号。

启动引导丢失：
→ 表现：工控机BIOS能进，但找不到硬盘；或者HMI显示“Boot Failed: No OS Found”；
→ 速捷解法：“镜像级抢救”——不重装，不格式化，用我们定制的嵌入式启动U盘，直接挂载原系统分区，修复GRUB或BOOTMGR，保留原有程序、配方、历史数据。
授权密钥失效或版本不兼容：
→ 表现：HMI能进主界面，但所有功能按钮灰显；或PLC报错“License Expired”、“Project Version Mismatch”；
→ 速捷解法：“密钥续命+版本桥接”——我们经官方授权，可为西门子、汇川、信捷等品牌做合规授权续期；对停产老系统（如早期台达DOP-107SV），我们甚至能反推旧版协议，让新HMI“假装自己是老同事”，无缝接入。

📌 真实案例彩蛋：
福建某纸碗厂，一台用了8年的台达DOP-105BV，突然报“Project Load Error”。客户以为要换屏，我们拆开一看——SD卡接触不良，卡槽簧片疲劳变形。换卡槽+重烧固件，费用≈一杯奶茶钱，省下2800元新屏预算。

2.3 外部因素：车间里的“隐形推手”，不写进说明书，但天天在搞事

硬件和软件都健康？恭喜，您可能遇到了工业界最委屈的背锅侠——环境。它不进控制柜，却能让一切瘫痪；它不上BOM表，却是故障率TOP3的元凶。

✅ 纸碗车间三大环境刺客（附防御实操）：
| 刺客 | 作案方式 | 速捷观察证据 | 防御建议 |
|--------|-------------|----------------|------------|
| 电压不稳 | 开合模瞬间大电流冲击→开关电源输出波动→HMI供电不足重启 | 示波器抓到DC24V纹波超±15%；故障总在夜班或雷雨天集中爆发 | 加装工业级UPS（非家用型！推荐山特C1K在线式）；关键设备独立回路供电 |
| 静电干扰 | 操作工穿化纤工装、纸张高速摩擦→静电累积→HMI触摸IC误触发/PLC输入点偶发跳变 | 故障随机发生，无规律；用万用表测HMI金属边框对地电压＞100V | 全员配防静电手环；HMI外壳接地电阻＜4Ω；在操作台铺导电橡胶垫 |
| 粉尘导致散热不良 | 淀粉粉尘吸附在散热鳍片/风扇叶片→CPU过热→自动降频/保护关机→看似“系统崩溃” | 拆机见散热器蒙灰如毛毯；风扇转速正常但外壳烫手（＞70℃） | 每月用压缩空气清灰（禁用刷子！易刮伤鳍片）；加装防尘滤网（目数≥300目）并双周清洗 |

💡 速捷灵魂提醒：
很多老师傅说：“我们厂干了二十年，以前没事，现在总坏？”
真相往往是：设备老了，但车间环境更‘卷’了——产线提速30%，粉尘浓度翻倍；新招的00后习惯USB-C快充，把手机充电器插在HMI USB口上……这些，PLC手册里真没写。

所以啊，排查“进不去系统”，不能只盯着屏幕——得看看配电柜里有没有老鼠筑巢，闻闻控制柜里有没有焦味，摸摸风扇是不是在“假装努力”。

🌟 最后送一句速捷家训：
“硬件是根，软件是魂，环境是风——风太大，魂会飘，根再牢也扛不住。”
下一章，咱们就来教您怎么在风里稳住魂、护住根——《高效恢复方案与预防策略》马上安排！

各位纸碗厂的“开机指挥官”们，欢迎来到本系列最接地气的一章——
不是PPT里的战略蓝图，也不是实验室里的理想模型，而是速捷工控工程师背包里常备的三样东西：一把十字螺丝刀、一个加密U盘、还有一张手写便签，上面写着：“别慌，先按这三步，90%能自己救回来。”

没错，这一章不讲大道理，只教真·现场能用、师傅能抄、夜班小哥照着做不出错的操作指南。
毕竟，在纸碗机停一小时=少出3000个碗=够铺满半个篮球场的现实面前，“快”是唯一的KPI，“稳”是唯一的售后承诺。

3.1 分步复位流程：硬重启→安全模式→系统镜像重刷（附主流品牌快捷键速查表）

⚠️ 重要前提：
所有操作前，请确认设备已断电≥10秒！（不是“关机”，是拔掉主电源或断开DC24V输入——很多故障，就卡在“假关机”那0.3秒的残余电荷里。）

✅ 第一步：硬重启——最朴素，也最有效

设备类型	操作动作	速捷备注
HMI触摸屏（昆仑通态/威纶/信捷等）	断电→长按“返回键+ESC键”5秒→再上电	别小看这5秒！这是触发“恢复出厂默认”的黄金窗口，比进设置菜单快3倍
工控机式HMI（如研华、研祥整机）	断电→拔掉硬盘排线→短接主板CLR_CMOS跳线3秒→复位→插回硬盘	硬盘没坏，只是BIOS配置被粉尘静电搞乱了？这招比重装系统快10分钟
PLC+HMI联合系统（常见于台达/汇川方案）	先断HMI供电→再断PLC供电→等待15秒→先上PLC电，等RUN灯稳定亮起（约8秒）→再上HMI电	这个顺序不能反！HMI抢在PLC就绪前启动，就像你还没点单，服务员就端上空盘子——通信自然失败

📌 速捷实测冷知识：
某泉州纸碗厂，同一台设备每月“进不去系统”2次，查了半年。最后发现：操作工习惯“按面板开关关机”，但开关只切断HMI供电，PLC还在后台跑着……久而久之，HMI固件和PLC状态不同步，一上电就握手失败。
→ 解法：贴一张荧光贴纸在配电柜上，写着：“双断电，才安心”。

✅ 第二步：安全模式进入——当常规重启失效时的“数字急救室”

不是所有HMI都叫Windows，但大多数国产/进口屏都有“安全启动”通道。它不加载用户程序，只跑最精简内核，专治：
- 密码忘记
- 界面卡死无法触控
- 程序崩溃导致启动循环

品牌	进入方式（上电瞬间操作）	速捷备注
昆仑通态（MCGS）	按住“ESC”键不放→上电→听到“滴”一声后松手→进入Bootloader菜单	支持U盘刷固件、清除密码、恢复默认IP，全程中文界面
威纶WEINVIEW（EB/PW系列）	同时按住“F1+F4+F7”→上电→屏幕显示“Recovery Mode”	可直接读取SD卡中的备份工程，1键还原（我们帮客户存了200+份“纸碗机专用工程包”）
信捷XD/XL系列HMI	上电时连续点击屏幕左上角3次（位置固定，非任意点）	不用按键！适合戴手套操作，车间友好型设计
西门子KTP/TP系列	断电→按住“Backspace”键→上电→看到“Safe Mode”字样松手	进入后可导出当前项目、重置HMI IP、甚至远程上传新画面（需配合博途V16+）

💡 贴心提示：
如果您的HMI连安全模式都进不去——别急，大概率不是坏了，是固件彻底损坏或Flash芯片擦写异常。这时，请掏出手机，打开速捷微信公众号，发送“纸碗+品牌+型号”，自动获取对应机型的离线恢复工具包下载链接（含驱动、烧录软件、兼容固件），扫码即用，不用翻说明书。

✅ 第三步：系统镜像重刷——终极手段，但绝不等于“重装”

很多人以为“重刷=从零开始”，其实不然。在速捷这里，“镜像级抢救”是这样做的：
1. 先挂载原存储介质（SD卡/CF卡/内置eMMC），用专业工具扫描分区；
2. 找回未损坏的用户程序、配方数据、历史记录（哪怕文件名乱码，我们也能按扇区特征识别）；
3. 用定制镜像覆盖引导区+系统内核，保留应用层数据；
4. 最后注入适配您纸碗工艺的“开机即用补丁”（比如：预设模具参数模板、自动校准脚本、防淀粉糊屏的触摸灵敏度优化）。

🎯 为什么敢说“刷完就能用”？
因为我们给每款常见纸碗机HMI（尤其信捷XG-5000、威纶TK系列、昆仑通态MV系列）都做了场景化镜像库：
- 含标准纸碗成型逻辑树（拉伸→热压→冷却→脱模）；
- 预置20+种常用模具ID编号规则；
- 自带“淀粉粉尘环境专用触摸滤波算法”（降低误触率72%，实测数据）。

🌟 速捷服务承诺：
“刷一次，保一周；若7天内同问题复发，免人工费，直接换屏。”
——不是吹牛，是背后有10000+案例沉淀出来的底气。

3.2 关键备件清单与快速更换指南：把“等配件”变成“换完就走”

在纸碗厂，最扎心的不是机器坏，是：
❌ “修好要等3天，因为HMI排线停产了”
❌ “临时买个国产屏，结果PLC死活不认，调了两天通讯还是0x0000”
❌ “换完发现尺寸不对，得返工改柜体……”

别让备件拖垮产线节奏。速捷干了件事：把“兼容性玄学”，变成一张表格、一个二维码、一句口诀。

✅ 纸碗成型机高频替换备件速查表（2024年Q2更新）

原设备品牌/型号	推荐替代型号	兼容性说明	备货周期
信捷DOP-B07E	信捷DOP-B07S（升级版）	完全Pin-to-Pin兼容，支持原有工程直接烧录，触摸响应快20%	常备现货
威纶TK6071iP	威纶MT8071iE（宽温版）	-10℃~60℃工作温度，防淀粉粉尘涂层，IP65防护，老程序一键迁移	24小时加急发
昆仑通态MV102	昆仑通态MV102-PRO	内置双网口（可同时连PLC+MES），支持Modbus TCP直传云端，无需额外网关	常备现货
冷门停产屏（如欧姆龙NS-10）	速捷定制兼容屏（型号SZ-HMI-OMR10）	外形/接口/电压完全一致，内部协议桥接模块已预烧，插上即用	48小时特供

🔍 如何快速判断是否兼容？
记住这句口诀：“一看孔距，二量电压，三查协议，四扫二维码。”
- 孔距：用游标卡尺量安装孔中心距（单位mm），匹配即物理可行；
- 电压：确认原屏是DC24V还是AC220V，错配会烧毁；
- 协议：西门子用Profinet？台达用MODBUS RTU？我们备着全协议转换模块；
- 二维码：每块速捷备屏背面贴有专属二维码，扫码即看：接线图、通讯设置、工程导入教程——连新来的电工小哥都能3分钟上手。

📦 特别提醒：
晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建晋江，服务全国20+工业领域），不玩“期货式备件”——我们泉州仓常年储备：
✔ 信捷/威纶/昆仑通态全系列HMI整机 & 屏幕组件
✔ 台达/汇川/西门子PLC电源模块 & 通信板卡
✔ 纸碗机专用防尘滤网、工业级散热风扇、抗干扰排线套件
→ 所有备件，下单即发，省内8小时达，省外48小时达（顺丰冷链箱+防震包装，不是快递盒里塞团报纸）。

3.3 日常维护SOP：让“不出问题”，成为一种习惯

预防，永远比抢修便宜；习惯，永远比培训管用。
速捷给合作客户写的《纸碗成型机自动化系统日常养护手册》，第一页就写着：

“最好的维修，是让维修这件事，从未发生。”

下面这份SOP，不是挂在墙上吃灰的文件，而是我们陪客户一起落地执行的‘三定’动作：定时、定人、定动作。

✅ 【定人】操作权限分级管理机制（简单到像手机锁屏）

角色	权限范围	如何设置（以信捷/威纶为例）
普操工	仅可切换配方、启停设备、查看实时参数	HMI工程中设“操作员组”，密码6位数字，每月由班组长重置
技术员	可修改部分参数（如温度、压力）、导出报表	新增“工程师组”，需指纹+密码双重认证（支持外接指纹模块）
管理员	全权限：编程、备份、固件升级、网络配置	主密码由速捷工程师初始化，写在密封信封交厂长保管，非重大升级不启用

📌 为什么必须分级？
去年帮漳州一家纸碗厂做巡检，发现3台设备HMI频繁报错。拆开一看：操作工为“调快一点”，偷偷进了工程编辑模式，删了防叠碗逻辑块……结果连续报废2.7万个碗。
→ 现在他们班组，每人手机壳背面贴着自己的权限二维码，扫码即知“我能动哪几个按钮”。

✅ 【定时】定期固件备份（比备份手机相册还简单）

频率：新设备上线首月，每周备份1次；稳定运行后，每月1日自动备份；
方式：
▶ HMI端：设置→系统维护→U盘备份（推荐使用速捷定制加密U盘，带自动校验功能）；
▶ PLC端：用TIA Portal / GX Works2 连接后，一键“导出整个项目”（含注释、符号表、硬件组态）；
存档：
✔ 本地：存于工控机D盘\BACKUP\YEAR\MONTH\；
✔ 云端：同步至速捷私有云（客户专属空间，AES-256加密，仅授权人员可访问）；
✔ 物理：打印一份《关键参数快查表》（含当前版本号、IP地址、密码提示问题），锁进车间保险柜。

✅ 【定动作】UPS配置规范 + 散热养护清单

项目	标准动作	速捷交付物
UPS选型	必须在线式（非后备式），功率≥设备总功耗1.5倍，电池续航≥15分钟	提供《纸碗车间UPS配置计算表》Excel版，输入电机数量/功率，自动输出型号推荐
散热管理	每周一上午，用压缩空气清理HMI/PLC散热孔（≤3秒/孔，气压＜0.4MPa）；每月15日，检查风扇转动是否异响、叶片是否积粉	赠送“速捷防尘养护套装”：食品级硅胶吸尘头+300目不锈钢滤网+扭矩螺丝刀（防拧滑）
接地检测	每季度用接地电阻测试仪测HMI外壳接地电阻，≤4Ω为合格	我们上门免费检测，并出具《接地健康报告》（含整改建议图）
