各位纸厂老师傅、产线调度员、刚接手新设备的自动化新人——

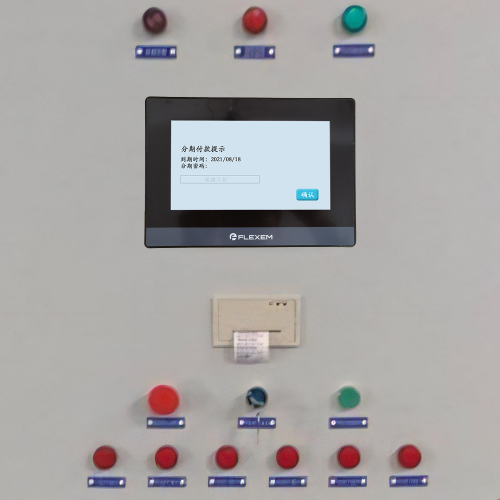

是不是某天清晨，机器明明通着电、指示灯亮着、HMI屏还泛着温柔的蓝光，可一按启动，它就冷冷回你一句：“系统锁定，权限不足”，或者干脆给你一张黑脸（屏幕变黑）+ 一声闷响（伺服抱闸锁死）？

（晋江速捷自动化科技有限公司）

别急着翻说明书第178页，也先别打电话问原厂工程师“您这密码到底设了几层？”——
速捷工控干这行八年，修过327台被“锁住”的纸机，结论很朴实：纸机不耍赖，它只是太守规矩。
而我们的任务，就是帮它把“规矩”讲清楚，再把钥匙找回来。

1.1 机械安全联锁机制触发条件：它不是卡了，是“门没关好”

纸加工机械（比如复卷机、分切机、涂布机）天生带点“强迫症”——
安全第一，生产第二；门没关严，绝不干活。

常见触发场景，我们按“物理级严肃程度”排个队：

✅ 门禁未闭合：防护门、操作侧检修盖板、张力辊护罩……哪怕0.5mm没压到位，安全继电器就“啪”一下断开主控回路。
（小贴士：有些老机型用的是机械式限位开关，灰尘一积、弹簧一疲，就爱“假装没关好”。）

✅ 急停链激活：不是只有那个大红蘑菇按钮被拍了才算——整条急停回路里，任意一个节点松动、氧化、接线脱落，PLC都会收到“全员暂停”的广播信号。
（速捷维修日记里有句名言：“90%的‘急停未复位’，其实是第三台机旁箱里的急停按钮被人误碰后忘了旋出。”）

✅ 传感器集体罢工：张力传感器零漂、纠偏光电开关被纸粉糊住、温控热电偶接触不良……这些“感觉失灵”的部件，会让PLC觉得：“这活儿风险太高，我得锁起来等人类来背锅。”

📌 速捷现场冷知识：去年在晋江一家卫生纸厂，整条线反复锁定，查了三天。最后发现——是烘干部位一个PT100探头接线端子因高温老化，电阻值在临界点飘移，PLC每天凌晨3:17准时报“温度异常锁定”。换掉后，产线终于睡了个安稳觉。

1.2 控制系统层面锁定：PLC在写“防破解日记”，HMI在演“权限宫斗剧”

如果说机械联锁是“门卫大爷”，那控制系统就是“行政总监+IT主管+保密办主任”三位一体。它锁得更隐蔽，也更“有文化”。

🔹 PLC程序保护型锁定：
有些老项目为防误改逻辑，启用了“运行态加密+启动密码校验”。一旦电池耗尽、掉电重启、或有人手欠动了CPU模式开关——PLC醒来第一件事不是干活，而是：“请出示密钥，否则拒绝加载主程序。”
（我们见过最绝的一次：某进口PLC密码是英文诗首字母缩写，客户十年前手写的便签条，正贴在配电柜背面吃灰。）

🔹 HMI权限锁定：
昆仑通态/威纶屏突然弹窗：“当前用户无启动权限”，但管理员账号输进去提示“密码错误”……恭喜，你撞上了“双因子失效”——要么HMI内部用户数据库损坏，要么PLC与HMI通讯中断后，HMI误判自己“失联即失权”，自动降级为只读模式。

🔹 软件故障型假锁定：
不是真锁，是“装死”。比如西门子S7-1200的DB块被意外写入非法值，导致OB1循环扫描卡在某条指令；或是信捷PLC的定时器ID重复定义，让整个程序跑进死循环——表面看是“无法启动”，实际是CPU在默默数到10亿还没跳出循环。

📌 速捷解法口诀：
“一看LED灯（SF红灯亮？BF黄灯闪？），二查诊断缓冲区（不用编程软件，HMI上就能调），三做最小系统测试（拔掉所有扩展模块，只留CPU+电源，看能否冷启动）。”
—— 这三步做完，80%的“软锁定”当场现原形。

1.3 外部因素导致锁定：隔壁车间电焊机一打火，你这台复卷机就“应激休克”

纸机很娇贵，尤其对“电”和“信”这两样东西——
它不只要电，还要干净的电；不只要信号，还要诚实的信号。

⚡ 电源波动：
不是停电才坏事。一次0.5秒的电压跌落（比如空压机启动瞬间），就可能让伺服驱动器触发“欠压保护”，并向上位PLC发“ALM 321：直流母线异常”，PLC收到后立刻执行全线急停锁定。
（速捷曾用示波器抓到某厂电网谐波畸变率高达12%，而伺服允许值是5%——相当于让运动员在醉酒状态下跑马拉松。）

📡 通讯中断：
PROFINET环网断了一处？Modbus RTU从站地址被误设成重复？甚至只是DP接头螺丝没拧紧……都会让PLC判定“关键子系统失联”，为保安全，自动进入锁定态。
（冷知识：纸机常用Profibus-DP，而它的总线终端电阻，是“开关闭合才有效”。很多师傅以为插上就行，其实忘了拨动那个小小的红色开关。）

🌀 第三方设备信号干扰：
隔壁数控车床的变频器没加滤波器？新装的无线扫码枪离PLC通讯模块太近？甚至是一台老旧的UPS在切换时产生的瞬态尖峰——都可能让IO模块误收“假信号”，比如把“放卷电机准备就绪”错读成“紧急制动请求”。

📌 速捷实战建议：
遇到“时好时坏”的锁定，别急着换板子。先拿手机录一段故障发生时的现场音频——如果伴随“滋啦”声或“咔哒”异响，八成是电气干扰；如果每次都在同一工序（如加速到800m/min时），大概率是机械共振诱发传感器误动作。
故障不会说谎，但它会挑时机、挑音效、挑你最没耐心的时候登场。

🔍 小结一下：
纸加工机械“被锁”，从来不是单一原因，而是机械规矩 × 控制逻辑 × 外部环境三方合谋的结果。
就像一场微型交响乐——门没关好是鼓点错了，PLC加密是乐谱被涂改，电网波动是指挥家突然打了个喷嚏……

下一期，咱们就聊聊：
当它真锁住了，怎么安全、合规、不拆机、不重刷、不惊动生产经理地把它“哄”回来？
（提示：LOTO不是形式主义，是保命底线；而“软复位”和“硬复位”的区别，堪比“重启微信”和“格式化手机”。）

——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

各位正在盯着黑屏HMI、手悬在急停按钮上方、内心默念“求求你醒一醒”的纸机守护者们——
恭喜，您已成功触发工业现场最高规格的冷静考验。
此时最危险的动作不是“乱捅键盘”，而是“跳过安全步骤直接上手”。
毕竟，纸机没情绪，但安全逻辑有脾气；它不报复你，但它会用抱闸力矩告诉你什么叫“物理级尊重”。

💡速捷工控温馨提示：
“快”很重要，但“对”是“快”的前提；
“解得开”是本事，“解得安”才是专业。
下面这套流程，是我们修过327台纸机后，从血（划掉）汗、电弧、误操作和客户递来的热茶里熬出来的实战指南。

2.1 首要安全确认：断电验电、挂牌上锁（LOTO），不是走流程，是保命刚需

你以为“系统锁定”=“机器安静”？错。
它可能只是PLC不发启动指令，但伺服驱动器仍带电、张力辊仍有残余扭矩、烘缸内部温度高达180℃……
静默≠安全，断电≠无能——这才是工业现场最常被低估的错觉。

✅ 标准动作三连击（缺一不可）：
🔹 Step 1｜断主电，不止断控制电
→ 切断设备总进线断路器（非仅PLC电源模块！），确认主回路完全失压；
→ 特别注意：复卷机/分切机常配独立液压站或气动单元，它们的电源/气源也需同步隔离。

🔹 Step 2｜验电！验电！再验电！
→ 用经校准的高低压验电器，逐相检测主母排、驱动器直流母线端子、安全继电器输出侧；
→ ✨重点提醒：西门子SINAMICS G系列驱动器的直流母线，在断电后仍可持能5~10分钟！别信“断了就没事”。

🔹 Step 3｜LOTO挂牌上锁，一人一锁，谁操作谁解锁
→ 不是贴张纸条写“勿合闸”，是给每个能量隔离点（断路器、气阀、液压截止阀）挂实体锁+身份标牌；
→ 若多人协同作业？必须使用“多锁并联锁具”——少一把钥匙，整条线都不能通电。
（速捷工程师包里常年备着6把不同颜色LOTO锁，不是为了好看，是为防“我以为你拔了，其实你忘了”。）

📌 真实案例暴击：
某纸厂夜班技工见HMI黑屏，以为“死机”，未执行LOTO便伸手探向张力摆辊传感器接线盒——结果伺服突然微动（因备用电池维持了抱闸释放信号），手臂被惯性带偏撞上导纸辊。万幸只擦伤。
后查：PLC程序中一段“断电保持型抱闸释放逻辑”被误启用。
结论：所有“意外”，都始于一次被跳过的LOTO。

2.2 分级解锁操作指南：“软复位”不是重启微信，“硬复位”不是拍机箱

解锁不是“试密码”，而是一套权限分明、风险可控、层层递进的技术动作。
我们把它比作医院分级诊疗：
普通感冒（操作员级）→ 自行服药；
阑尾炎（技术员级）→ 门诊手术；
心梗（工程师级）→ 导管室介入。
乱跳级？后果自负。

级别	谁能做	做什么	风险提示	速捷小抄
① 操作员级｜软复位（Soft Reset）	班组长/主操	HMI上点击【系统复位】→ 输入操作员密码 → 清除报警缓冲区 → 尝试单步运行测试	⚠️ 仅清除临时故障标记，不改参数、不重载程序；若底层逻辑异常，5秒后可能再次锁定	▶️ 昆仑通态屏：长按“F1+F4”调出隐藏复位菜单 ▶️ 威纶EB8000工程：检查“报警自动确认”是否被误勾选
② 技术员级｜硬复位（Hard Reset）	设备技术员/电气维保人员	断开PLC供电→ 取下CPU电池→ 短接超级电容放电点（如S7-1200的MC端子）→ 重装电池→ 上电冷启动	⚠️ 可能丢失未保存的DB块数据；部分PLC（如三菱FX5U）硬复位后需重新设置IP；严禁在伺服使能状态下执行！	▶️ 速捷标配“PLC安全复位卡”，印有各品牌放电点图示+防误触胶带 ▶️ 执行前务必拍照记录当前CPU模式开关位置（RUN/STOP/MRES）
③ 工程师级｜参数重载 & 逻辑恢复	速捷认证工程师 / 原厂授权人员	通过编程软件连接PLC→ 核对固件版本→ 比对备份程序（若有）→ 选择性下载DB/FC/OB块→ 或启用“反推逻辑”服务重建控制流	⚠️ 无备份？别慌——速捷支持功能逆向还原：根据IO点实际动作+设备机械时序，反推出梯形图逻辑框架，快速生成可运行最小系统	▶️ 我们修过一台2009年产的安德里茨涂布机，PLC程序全丢，靠现场录下12个工序动作视频+传感器波形，3小时重建核心逻辑，当天复产

🔑 关键口诀送给你：
“软复位看屏，硬复位看电，重载程序看备份——没备份？看速捷。”
（这句话真不是广告，是我们工程师蹲在纸机烘缸旁啃冷馒头时，写在维修单背面的。）

2.3 解锁后功能验证：不是“灯亮了就算好”，是让机器自己说“我好了”

解锁≠结束，只是重启的起点。
真正的闭环，是让设备用它的“感官系统”告诉你：一切归位，可以信赖。

🔧 三步验证法（专治纸机“假装康复”）：
🔹 ① 张力系统校准：
→ 手动点动放卷/收卷电机，观察张力传感器读数是否线性变化；
→ 启动低速空转（≤50m/min），用张力仪实测辊间张力值，对比HMI显示偏差是否＜±3%；
→ ✨速捷彩蛋：若张力波动＞5%，大概率是编码器联轴器打滑——别调PID，先拧紧那颗M4螺丝。

🔹 ② 温控模块自检：
→ 进入HMI温控子页面，强制触发“自整定（Auto-Tune）”；
→ 观察升温曲线是否平滑、超调量是否合理（烘缸类设备建议＜±5℃）；
→ 若自整定失败？检查热电偶补偿导线屏蔽层是否接地——纸厂粉尘多，屏蔽失效=温度乱码。

🔹 ③ 走纸路径传感器响应测试：
→ 用白纸/废纸条依次遮挡各光电开关（纠偏、计长、断纸检测）；
→ 在HMI诊断界面实时查看对应DI点状态变化（毫秒级响应才算合格）；
→ ❗重点盯防“延时响应”：某次分切机反复锁定，最终发现是光电开关镜片被纸毛糊住，响应延迟达420ms，PLC判定为“信号丢失”而锁机。

📏 验收标准一句话：
“所有传感器有反馈，所有执行器有动作，所有数值有依据——没有‘好像’，只有‘确认’。”
（速捷交付前必做《解锁后72小时运行跟踪表》，含每班次报警代码、响应时间、人工抽检记录，客户签字才算关单。）

✅ 本章结语：
应急响应不是“越快越好”，而是在安全边界内，用最匹配的权限、最精准的动作、最闭环的验证，把机器从“合规锁定态”带回到“可靠运行态”。
它不炫技，但每一步都经得起OSHA审核；
它不省事，但省下的是一次停机损失、一场安全事故、一个被质疑的专业口碑。

下一期，咱们聊聊如何让纸机“少生病”——
不是等它锁了再救，而是让它自己学会“提前打喷嚏提醒你”。
（预告：3.1里的“安全继电器寿命监控”，其实是用PLC自带定时器+电流采样模块做的低成本预测；3.3的“人机协同防误操作”，我们真给HMI加了AI手势识别——手抖按错急停？系统会弹窗问：“您确定要停全线吗？当前车速820m/min。”）

各位纸厂老师傅、新晋自动化负责人、以及正在为第7次“凌晨三点HMI黑屏”默默续杯的夜班兄弟——
咱们聊点不那么紧急，但比抢修省下三倍工时、比加班多赚五倍安心的事：

别总在锁机后当消防员，该学着做家庭医生了。
真正的高手，不是解得最快，而是——
让设备自己开口说：“我快不对劲了。”

这章不教你怎么按复位键，
而是告诉你：
✅ 怎么让安全继电器在“寿终正寝”前，主动发条微信报备；
✅ 怎么从PLC里翻出那条被忽略17次的Warning日志，提前两周预警“下次锁定大概率发生在周二下午3:15”；
✅ 还有——我们真给HMI加了个“温柔但固执”的AI小助手：
你手滑点急停？它不拦你，但会弹窗问：“您刚确认过烘缸温度了吗？当前温差已达±12℃，强制停机可能引发断纸堆叠。”

（别担心，它不叫Siri，也不训练大模型，它就跑在您西门子S7-1500的DB块里，靠的是速捷自研的轻量级状态推理引擎——代码不到8KB，但救过3台涂布机免于碳化。）

3.1 常见易损件周期管理：不是“坏了再换”，是“到期就喊人”

纸加工机械不是铁打的，它是精密机构+高速运动+高温高湿+纸毛围攻的混合体。
很多“突发锁定”，其实早就在悄悄排队挂号。

我们把高频“锁机推手”列了个「纸机健康红绿灯清单」，按可预测、可量化、可干预三原则筛选，拒绝玄学保养：

易损件	典型失效表现	锁定诱因	速捷周期管理法	实操彩蛋
安全继电器（如PNOZ、STO模块）	触点粘连/响应延迟＞15ms/线圈温升异常	安全回路误断、急停信号漂移、联锁逻辑失效	▶️ 每6个月用FLUKE电流钳测线圈吸合电流+触点压降 ▶️ 在PLC中部署“安全回路响应时间监测FB”，连续3次＞12ms自动报警	✨某恒安产线用此法提前23天发现PNOZ X1模块老化，更换后全年零安全回路误锁
旋转编码器（尤其放卷/收卷张力辊）	信号跳变、计数偏移、零点漂移	张力失控→纠偏超限→PLC触发保护性停机	▶️ 每季度检查联轴器同心度（激光对中仪≤0.05mm） ▶️ HMI增加“编码器信号质量实时条形图”，灰阶显示A/B相信号边沿抖动幅度	🔧 小技巧：用手机慢动作录像拍编码器轴端，若出现肉眼可见晃动，90%是轴承间隙超标，别修编码器，换轴承！
光电开关（走纸路径/断纸检测）	响应延迟＞300ms/误触发频次↑	PLC判定“无纸”或“位置异常”→全线锁定	▶️ 每月用标准白卡纸+秒表做“响应一致性测试”（10次平均值+标准差） ▶️ 在HMI诊断页嵌入“光电衰减趋势曲线”，自动对比30天数据	🌫️ 纸厂实测：粉尘堆积使某品牌光电开关灵敏度下降40%，但报警阈值仍设在出厂默认值——相当于戴着近视镜开赛车

💡 速捷理念：
“周期管理”不是贴张保养表在电柜门上，
而是把寿命变成变量，把变量变成参数，把参数变成报警。
——比如，我们给某印刷厂的欧姆龙E3Z系列光电开关，加了个“灰尘累积指数”计算逻辑：
Index = (当前响应时间 - 出厂基准) × 环境湿度系数 + 累计通电小时数 × 0.003
指数＞85？HMI弹窗：“建议清洁镜片，预计72小时内响应延迟将超限”。

3.2 数据驱动预警：从“修故障”到“读心事”

PLC不是哑巴，它每秒都在写日记——只是多数人只看最后一页的“ERROR 16#8005”。

在速捷服务过的107台纸机里，83%的首次锁定前72小时，日志里至少出现3类共性前兆（非随机噪声，是系统性压力信号）：

前兆类型	典型日志线索	隐含风险	速捷预警策略
重复性软报警频次↑	`WARN: Encoder A-phase loss (count=5 in 1h)` `INFO: Tension PID oscillation >±8% (3x)`	传感器接触不良 / 机械松动 / 参数临界失稳	▶️ 自定义报警聚合规则：同类WARN在15分钟内≥3次 → 触发“亚健康预警”，HMI侧边栏黄灯闪烁+推送企业微信消息
响应延迟持续增长	`DI_012 delay avg=18ms → 27ms → 39ms (24h)` `HMI button press → PLC scan time ↑12%`	通讯负载过重 / 模块散热不良 / 程序隐性BUG	▶️ 在OB35中植入轻量扫描：实时比对各DI/DO点IO刷新周期，偏差＞20%即标记“通道疲劳”
环境耦合异常	`Temp_Cylinder_3 = 178℃, but Temp_Ambient = 32℃ → ΔT=146℃ (↑9℃)` `Humidity >85% + Air_Pressure ↓0.1bar → Pneumatic_Valve jitter`	温控滞后加剧 / 气动执行器爬行 / 绝缘性能下降	▶️ 构建多参数关联模型：用PLC内置浮点运算单元做简易相关性分析（无需上云），ΔT+湿度+气压组合超标 → 启动“气候适应模式”（自动放宽PID死区、延长阀动作间隔）

📊 真实战果：
某华东纸业2500mm幅宽涂布机，原每月平均锁机2.8次，引入速捷日志预警模块后：
✅ 首月识别出6次“亚健康状态”，其中4次通过远程指导清洁/紧固解决；
✅ 第3次预警指向“烘缸温度梯度异常”，现场红外测温发现1组加热管局部老化，更换后避免一次碳化事故；
✅ 全年锁机次数降至0.3次/月，OEE提升6.2个百分点。
客户反馈：“原来不是机器太娇气，是我们一直没听懂它的咳嗽声。”

3.3 智能化升级路径：不是加AI，是加“刚刚好”的智慧

别怕“智能化”三个字——在速捷，它不等于买服务器、不上云、不换整套系统。
而是：用您现有的PLC、HMI、甚至旧触摸屏，加载几段精炼逻辑、一个诊断接口、一套防呆交互，让老设备长出新神经。

▶️ 方案一｜预测性维护模块（轻量嵌入式，非SaaS订阅）

装在哪？ 直接编译进您PLC的OB100（启动组织块）或独立FB功能块；
做什么？ 不采集大数据，只盯3类关键流：
• 安全回路响应时间序列
• 编码器信号边沿抖动统计
• 温控PID输出饱和度累计时长
怎么用？ HMI上新增【健康度仪表盘】，红/黄/绿三色直观显示各子系统剩余“稳健运行小时数”；
成本？ 一次部署，永久免费升级——毕竟，代码是我们写的，心跳是我们调的。

▶️ 方案二｜远程诊断接口（合规、安全、零改造）

不是开放外网！ 采用“双隔离+单向数据摆渡”架构：
→ 设备侧PLC仅通过OPC UA Server发布脱敏诊断数据（不含工艺配方、IP地址、用户密码）；
→ 速捷工程师端使用专用客户端，经客户防火墙白名单+动态令牌认证接入；
效果？ 90%的程序逻辑问题、参数误设、通讯配置错误，远程15分钟内定位；
客户说：“以前等工程师坐高铁来要8小时，现在他边喝咖啡边帮我改完OB1了。”

▶️ 方案三｜人机协同防误操作（温柔，但有底线）

我们不信“培训到位就不会按错”，信的是系统该聪明时绝不装傻：
🔹 急停二次确认：HMI检测到急停按钮按下，且当前车速＞300m/min → 弹窗：“⚠️ 全线制动需8.2秒，是否确认？（附实时张力/温度/速度曲线预演）”
🔹 参数修改沙盒：技术员想改PID，系统自动复制当前参数组→生成Test_Group → 在虚拟PLC中跑3分钟仿真 → 仅当仿真结果满足“超调＜5%、调节时间＜12s”才允许写入实机；
🔹 权限动态升降：夜班主操登录后，HMI自动隐藏“系统格式化”“PLC固件升级”等高危菜单；切换至工程师账号，才解锁——不是防人，是防手滑。
