各位老板、产线老师傅、还有刚接手设备的“新晋救火队长”们，欢迎来到《EPS全自动中央真空系统故障自救指南》第一课——不是修不好，是还没看清它在闹哪样。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+产线的老朋友）见过太多这样的场景：
> “真空度掉到-65kPa就上不去！”
> “控制屏黑着脸，连个报警代码都不肯给！”
> “泵在转，但吸力像被抽了半口气……”
别急着打电话叫人、更别急着拆泵——先让系统“说句话”，再决定动扳手还是动电话。下面这波自检三连，不烧脑、不跳闸、还不用翻说明书第87页。
1.1 常见故障现象识别：它不是“坏了”，是在“用暗号求救”
EPS全自动中央真空系统很讲礼貌，从不直接罢工，而是用三种经典方式“委婉提醒”：
✅ 真空度不足（最常见，也最容易误判）
- 表显持续徘徊在-50kPa～-65kPa（正常应稳定≥-85kPa）
- 吸盘抓不牢、包装封口漏气、模切定位偏移 → 别急着骂泵，可能是“漏得比吸得快”
- 小贴士：同一时段多台设备真空波动？大概率不是泵问题，是管路或阀门“集体叛变”。
✅ 系统无响应（冷暴力型故障）

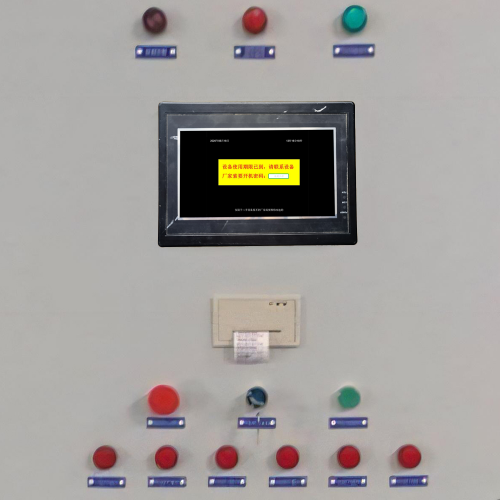

- 控制面板黑屏/卡死/触控失灵
- PLC无运行指示灯（比如西门子S7-1200的RUN灯灭、SF灯常亮）
- 上位机通讯中断（WinCC/MES显示“离线”）
→ 先别怀疑人生，90%的情况是：电源没送到位，或者网线被扫地机器人啃了半截。
✅ 报警代码满天飞（但你看不懂它在写诗）
EPS系统常用报警如：
- E012：真空泵过载（实际可能是散热风扇堵了灰）
- E037：压力传感器信号超限（大概率接线松动，不是传感器坏了）
- E089：通信超时（PLC与HMI之间“失联”，查网线、IP、波特率三件套）
⚠️ 注意：不同品牌EPS控制器的代码含义可能“同码不同命”——别硬背，打开设备侧边标签，拍张照发我们（速捷工控客服），3分钟帮你破译“真空方言”。
1.2 快速自检流程：5分钟“望闻问切”，比泡面还快
请拿出手机计时器，跟着做——全程无需工具，只需一双眼睛、一双手、和一点“我信它还能撑3分钟”的信念：
🔹 第一步：看电
- 检查主配电柜空开是否跳闸（尤其留意标着“EPS真空系统”的那一路）
- 查PLC电源模块输出电压（DC24V是否稳在23.5～24.5V？低于23V？先换保险丝，再查上游开关电源）
- 冷知识：某食品厂曾因车间总闸接触不良，导致EPS间歇性失电——仪表显示一切正常，实则每17分钟“假装死机”一次。
🔹 第二步：听气
- 真空泵启动后，听是否有规律运转声（嗡…嗡…嗡…）
- 若有刺耳摩擦声/断续咔哒声 → 泵轴承或叶片已报警
- 若完全无声 → 不是泵坏了，是接触器没吸合（用万用表量线圈两端，有220V但不动作？换接触器）
🔹 第三步：盯屏 & 查线
- 控制面板是否亮？能触控？能进菜单？
- 若黑屏：拔插一次HMI供电端子（松动太常见）；若仍黑，检查HMI型号（比如昆仑通态TPC7062K需确认背光供电是否独立）
- 若能进菜单但数据乱跳：查压力传感器4～20mA信号线是否被强电干扰（和动力电缆捆一起？立刻分开！）
🔹 第四步：验通讯（灵魂拷问环节）
- PLC与HMI之间：看网口指示灯是否双闪（不闪=网线坏/IP冲突/交换机罢工）
- PLC与上位机之间：Ping一下PLC IP（192.168.0.1之类），通不了？先拔网线重插，再查网关设置
- 速捷经验：去年帮一家印刷厂排查，折腾两天，最后发现是工程师把PLC网口插进了“编程口”——那个口只认USB转以太网线，不认普通网线 😅
1.3 排查要点：别只盯着泵，管路和传感器才是“卧底”
很多老师傅一见真空不足，直奔泵房——结果换完泵，真空度还是原地踏步。真相往往是：
🔍 真空泵运行状态 ≠ 真空系统有效工作
- 检查泵油位（油少→气密性下降；油乳化→吸入水汽，必须换油+烘泵）
- 查泵前过滤器（棉絮、胶屑堵满？清洗后真空度立升15kPa）
- 测泵出口温度（＞85℃持续5分钟？散热风道堵了，或冷却水流量不足）
🔍 管路泄漏检测：不用肥皂水，用“耳朵+逻辑”
- 关闭所有用气终端阀，观察真空度衰减速度：
✓ 10分钟内掉10kPa以内 → 密封合格
✗ 3分钟掉30kPa → 必有大漏！
- 沿主管路听“嘶嘶”声（重点查法兰密封圈老化、快插接头松动、软管龟裂处）
- 神操作：用一张A4纸贴在可疑接口——纸被吸住？漏点就在那儿！
🔍 传感器信号验证：别信数值，要信“它说的话”
- 用万用表测压力传感器输出：标准4～20mA对应0～-100kPa
→ 实测12mA但屏显-40kPa？说明PLC通道或量程设置错
→ 实测2mA且无变化？传感器损坏 or 供电中断
- 更狠一招：临时短接传感器输入端子（按手册找测试端子），若屏显突变“-100kPa”，恭喜——传感器躺平了，换！
💡 本节结语（带点人味儿的提醒）：
EPS全自动中央真空系统不是娇气包，它是产线的“呼吸系统”。它出问题，往往不是突然崩溃，而是早有征兆：
- 每周多耗电2%？→ 管路微漏在悄悄偷力
- 报警频次月增3次？→ 传感器该校准了
- 某个工位真空总差那么一口气？→ 局部阀门该换了
真正的高手，不是修得最快的人，而是看得最早的人。
下节预告👉《应急处理与临时替代方案》：当真空告急，如何3分钟切旁路、保关键工位不停线？——毕竟，停产1小时，损失的不是电费，是订单和客户信任。
（P.S. 如果以上自检做完，还是雾里看花？别硬扛——速捷工控支持远程诊断（微信发视频+截图）、现场抢修（福建2小时达，长三角/珠三角24h响应），以及PLC程序备份/解密/逻辑还原（哪怕原厂程序全丢，我们也能“凭设备动作反推逻辑”，真·真空界福尔摩斯 🕵️♂️）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成10000+案例｜比亚迪、中国烟草、恒安纸业背后的技术搭子
各位正在盯着真空表发呆、手边泡面已凉、心里默念“客户明天就要验货”的朋友们——别删生产计划，别打电话骂泵，更别把PLC往地上摔（它真不背这个锅）。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年扎根晋江，修过上万台PLC、摸过上千种触摸屏、给比亚迪和恒安纸业的真空系统做过“心肺复苏”）可以负责任地讲一句：
> EPS全自动中央真空系统停摆，90%的情况不是“死了”，是“暂时性缺氧”。
> 而真正的高手，从不等医生来才做人工呼吸——他们早备好了气囊、导管，甚至能手动给关键工位“单点供氧”。
下面这套应急三板斧，不烧脑、不换件、不求神，3～15分钟内落地，目标就一个：
✅ 保住核心工序不断线
✅ 避免设备二次损伤（比如吸盘强行脱模拉裂模具）
✅ 为你争取出“叫人+备件+复盘”的黄金窗口期
2.1 安全停机与风险隔离措施：停得对，比修得快更重要
⚠️ 注意：这不是“关总闸”就完事的粗暴操作。EPS系统一旦异常运行，可能引发连锁风险：
- 真空骤失 → 吸盘释放→重物坠落（包装线/码垛机最危险）
- 压力反冲 → 气动阀误动作→液压缸突伸→撞机风险
- PLC持续发错指令 → 伺服电机堵转→驱动器过热报警
所以，请按顺序执行「安全五步停」：
🔹 ① 主动触发“软停机”（首选）
- 进入HMI主界面 → 找【系统控制】→ 点【紧急停机】或【真空卸载】按钮（不同品牌叫法略有差异，昆仑通态常叫“真空泄压”，西门子TP系列多标为“Vacuum Safe Stop”）
- ✅ 优势：PLC会按逻辑逐级关闭泵、打开泄压阀、锁定执行机构，全程可控
🔹 ② 若HMI无响应？用硬线急停！
- 找到电控柜正面的红色蘑菇头急停按钮（通常带自锁功能）→ 旋转解锁 → 按下
- ⚠️ 切记：不要直接拉主空开！ 否则PLC断电丢失状态，重启后可能误判工位位置，导致“一开机就撞车”
🔹 ③ 隔离故障源，别让小毛病变大火药桶
- 关闭故障泵对应支路的进气球阀（阀门手柄与管道平行=开，垂直=关）
- 拔掉该泵控制端子排上的动力线（留着信号线，方便后续查故障）
- 若怀疑是某段管路泄漏 → 关闭该区域分支截止阀，挂“待检修”警示牌（别贴在阀门上——容易被误碰！建议用扎带+挂牌，挂在阀体下方）
🔹 ④ 关键工位“保命清单”快速核对（30秒扫一眼）
| 工位类型 | 必须确认动作 |
|----------|----------------|
| 吸盘式搬运 | 确认所有吸盘已泄压（听“噗”声，或看真空表归零） |
| 真空吸附模具 | 检查模具是否已自然脱模（勿强行拆卸！等残余负压释放完） |
| 真空干燥工序 | 关闭加热段电源，防止物料局部过热碳化 |
🔹 ⑤ 记录“故障快照”，为后续维修省3小时
- 手机拍下：HMI报警画面、PLC运行灯状态（RUN/SF/STOP）、真空表实时读数、泵体温度贴纸示数
- 语音备忘录口述：“XX日XX时，E037报警出现，泵A异响，真空度从-88kPa跌至-52kPa，手动停机后测得传感器输出8.2mA…”
→ 这些信息，比你说“坏了”三个字，能让工程师快5倍定位问题
2.2 手动/旁路模式启用方法：让系统“退居二线”，人来当临时CPU
EPS系统设计时，其实悄悄藏了“备用大脑”——只是多数人没翻过那页说明书。我们帮你把藏宝图摊开：
🔧 场景一：PLC死机，但泵还能转 → 启用“硬接线旁路”
- 找到电控柜内真空泵接触器（标有KM1/KM2）→ 查其线圈控制端子（通常是A1/A2）
- 用一根短线，临时短接启动信号端与24V+（注意：仅限直流控制回路！） → 泵将脱离PLC，持续运行
- ⚠️ 风险提示：此时真空度无人监控！必须：
✓ 在泵出口加装机械式真空表（便携款几十块，速捷仓库常备）
✓ 每15分钟人工抄表，超-90kPa立即断电（防泵干转）
✓ 此模式严禁超过2小时，且不能用于需精准压力控制的工序（如精密贴合）
🔧 场景二：HMI黑屏，但PLC正常 → 切换“本地按钮盒”
- 多数EPS系统在泵房或关键工位旁设不锈钢按钮盒（带绿色启动/红色停止/黄色泄压）
- 打开盒盖 → 查内部接线图（速捷服务包里都附赠高清版）→ 按标识操作即可
- ✅ 优势：不依赖屏幕，所有动作物理可见（灯亮=泵转，灯灭=停机）
🔧 场景三：通讯中断，但想远程监看？用“手机串口救急法”
- 若PLC有RS485口（常见于西门子S7-1200、汇川H2U），手机装个“串口调试助手”APP
- 用USB转485线（速捷标配线缆，支持安卓Type-C/苹果Lightning）连PLC与手机
- 设置波特率（通常9600）、数据位（8）、停止位（1）、校验位（None）→ 发送READ V100类指令（具体地址查手册）→ 实时读取真空值、泵状态寄存器
→ 这招，去年帮一家泉州纺织厂在HMI损坏期间，靠手机盯了36小时真空曲线，零停线
2.3 短期生产保障策略：不是所有工位都值得“一视同仁”
真空系统就像人体循环系统——心脏停跳时，大脑和心脏优先供血，脚趾头可以缓一缓。产线同理：
🎯 Step 1：画一张“真空生命线地图”（5分钟手绘版）
拿出白纸，按产线流向画出所有用真空工位，标注：
- 🔴 红色：停产即违约（如食品灌装封口、锂电池极片转运）
- 🟡 黄色：可降速维持（如普通纸箱吸附、简单模切定位）
- 🟢 绿色：暂停无影响（如空托盘回收、废料吸走）
🎯 Step 2：局部真空单元切换——把“大锅炉”改成“小灶台”
- 若产线含多个独立真空支路（常见于多工位包装线），直接关闭非红区支路阀门，把全部真空能力集中供给红区
- 更绝的一招：用速捷常备的微型旋片泵（2L/s，220V插电即用）+ 快插三通 + 耐负压PU管，给红区工位单独搭一条“急救真空管”
→ 成本＜800元，效果≈原系统70%能力，撑过24～48小时完全没问题（我们给恒安某分厂用过，连撑3天交付订单）
🎯 Step 3：关键工位优先供压方案——用“时间换空间”
- 对无法离线的关键工位（如汽车内饰热压机），采用间歇供压法：
① 设定PLC定时器（哪怕用最老的继电器逻辑也能做）：每3分钟供真空15秒 → 足够完成一次吸附+压合
② 在HMI加个“节能模式”按钮（不用改程序，只动一个变量）
③ 同步调整机械节拍，让上下料动作匹配真空窗口
→ 这招看似土，实则聪明：既避免设备空转耗电，又守住交期底线
💡 本节结语（带点烟火气的提醒）：
应急不是将就，而是带着清醒的妥协——
✔️ 你关掉的不是真空，是风险敞口；
✔️ 你切换的不是模式，是生产主权；
✔️ 你保下的不是几个工位，是客户对你“靠谱”的信任存款。
而真正的底气，从来不是“永远不坏”，而是：
坏的时候，你知道哪根线能绕、哪个阀能关、哪台备用泵在仓库第三层货架左边——以及，知道该什么时候打个电话给我们。
下节预告👉《专业维修、升级与预防性维护建议》：从“怎么修好”，升级到“怎么让它少坏、慢坏、不突然坏”。包括——
🔹 哪些部件必须原厂买？哪些速捷能当天配齐？
🔹 PLC程序丢了？别慌，我们能“看设备动作，反推梯形图”
🔹 给你的真空系统定制一份“体检日历”，连传感器校准日期都帮你标好
（P.S. 如果此刻你正站在泵房，手里捏着刚拔下来的传感器，不确定是换还是修……微信拍张照发我们，3分钟给你判断结论+报价清单。毕竟，速捷工控的KPI，不是修得多，而是让你少停一分钟。）
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商｜服务煤炭、冶金、印刷、纺织、食品饮料等20+行业｜技术兜底，从不画饼
各位刚用旁路模式扛过24小时、真空表读数终于稳住、泡面汤都喝第二碗的朋友——恭喜！你已成功完成“急救阶段”。
现在，请把泡面盒收好，擦掉屏幕上的指纹，深呼吸三次。
因为接下来，我们要从“救火员”切换成“家庭医生+健身教练+风水先生”三位一体角色：
✅ 治已病（专业维修）
✅ 防未病（预防性维护）
✅ 强体质（智能升级）
——不是所有维修公司都愿意跟你聊“怎么少修”，但速捷工控的工程师，连客户设备的“作息规律”都记在本子上。
（顺带一提：我们修过的EPS中央真空系统，最长连续运行记录是——43个月零故障。客户说：“不是你们修得好，是你们上次做完保养，连我的夜班组长都学会了看趋势图。”）
3.1 何时联系原厂？何时打给我们？——别让“保修条款”变成“等待条款”
很多老板看到“原厂授权”四个字就自动脑补：
> “哦～得等他们排期、走流程、寄备件、再飞工程师来…那我这线是不是得停一周？”
真相是：原厂和授权服务商，根本不是非此即彼的单选题，而是按病情分级的“医疗协作体系”。
我们帮你画张清晰的“呼叫决策树”👇
🟢 绿灯情况｜自己动手 or 打电话给速捷，当天解决
- 报警代码明确（如E012=压力传感器断线、E028=泵过热保护）
- HMI能进、PLC RUN灯亮、通讯正常，只是某个模块报红
- 真空度波动±5kPa以内，且随负载变化有规律
→ ✅ 这类问题，90%是信号干扰、接线松动、参数漂移或程序小bug。
速捷响应：微信发截图 → 3分钟远程诊断 → 若需现场，泉州周边4小时到场，省外24h内工程师持备件登门。
（去年帮漳州一家食品厂处理E047报警，视频指导客户紧固一个M3端子螺丝，全程11分钟，没拆一块板。）
🟡 黄灯情况｜建议双线并行：一边联系原厂备案，一边速捷同步介入
- 多次复位后故障重现（比如每天早班必报E033）
- PLC程序部分丢失（HMI能显示，但无法修改参数/下载新逻辑）
- 某台泵频繁启停，电流曲线异常抖动（非机械异响，疑似变频器PID震荡）
→ ⚠️ 这已是“慢性病信号”。原厂可提供固件升级包或底层日志解密权限；而速捷能立刻做：
✔️ 程序反向工程（看设备动作，手绘功能块，重建缺失逻辑）
✔️ 变频器参数优化（不换硬件，仅调P/I/D值，让泵喘得更匀）
✔️ 加装边缘数据采集模块，把“每天早班出问题”变成可视化曲线，直接甩给原厂当证据
🔴 红灯情况｜必须启动原厂通道，但——速捷帮你加速！
- 主PLC硬件损坏（SF灯狂闪、无法识别扩展模块）
- 核心控制器加密锁丢失（尤其老款西门子S7-300/400、三菱Q系列）
- EPS系统涉及安全联锁失效（如真空不足时急停未触发）
→ ❗ 此类问题涉及责任界定与合规认证，必须走原厂流程。
但！速捷作为官方授权的全生命周期服务商，能为你：
🔹 提前预审故障日志，帮原厂缩短70%诊断时间
🔹 协调加急备件绿色通道（我们和西门子、三菱、汇川等都有区域优先配额）
🔹 在原厂工程师抵达前，完成柜内清洁、线缆整理、备份镜像——让他一进门就直奔核心，不翻图纸不找螺丝刀
📌 关键提醒：
> “保修期内必须原厂修” ≠ “只能干等原厂”。
> 真正的保障，是有人懂你的产线节奏、记得你上次换泵是哪年哪月、甚至知道你车间湿度常年偏高——这些，比一纸保修合同更有温度。
3.2 关键部件更换指南：买对、换准、不踩坑
EPS系统里没有“小零件”，只有“被低估的关键节点”。我们不列枯燥参数表，只说人话版《换件避坑手册》：
| 部件类型 | 速捷实战建议 | 常见翻车现场 |
|---|---|---|
| 真空泵（旋片式/爪式） | ✅ 优先选“同型号+散热增强版”（我们合作泵厂可定制加装铝翅片+温控风扇） ❌ 别贪便宜换杂牌“兼容泵”——气流脉动大，三个月后PLC模拟量输入就飘了 | “换了泵，真空度更高了，但PLC老报E019压力超限” → 实际是脉动信号干扰ADC采样 |
| PLC主模块（尤其老款S7-200SMART、FX3U） | ✅ 换前务必做完整程序+组态+IP地址三重备份（我们用专用工具，连注释和中文变量名一起存） ✅ 新模块到货先刷固件至最新稳定版（避开已知通信BUG） | “换完PLC，HMI连不上了” → 八成是IP没改回来，或新模块默认禁用了MODBUS RTU口 |
| 压力传感器（-100kPa量程） | ✅ 认准带温度补偿+IP67防护的工业级（如WIKA、IFM、国产森瑟） ✅ 安装时确保引压管无凝水、无弯折死角（我们标配“U型冷凝弯+排水阀”套件） | “传感器换三回还报错” → 最后发现是引压管被油污堵了1/3，信号衰减40% |
| 触摸屏（昆仑通态/威纶主流型号） | ✅ 解密+换屏一步到位：旧屏拆下→我们现场解密备份→新屏预装程序+校准→插上即用 ✅ 屏幕背光寿命将尽？加装“亮度自适应模块”，根据车间光照自动调节，延长3倍寿命 | “新屏装上黑屏” → 90%是电源极性接反（DC24V有正负之分！），不是屏坏了 |
| 伺服驱动器（配套真空定位轴） | ✅ 不盲目换整机！先测母线电压、编码器反馈、抱闸电阻——速捷有便携式伺服诊断仪，10分钟锁定是驱动器坏、电机坏、还是电缆屏蔽层破了 | “换驱动器后轴抖动” → 实际是旧编码器线屏蔽层破损，干扰信号，新驱动器更敏感而已 |
💡 速捷小贴士：
- 所有更换部件，我们都提供双标签管理：
① 物理标签（贴在元件本体）：更换日期、责任人、下次校验日
② 电子标签（扫码可见）：历史故障码、校准记录、兼容备件清单
- 换下的旧件，我们免费帮你做失效分析报告（含显微照片+原因推断），不为卖新件，只为让你下次少踩一次坑。
3.3 建立长效运维机制：把“修修补补”变成“定期体检+营养调理”
很多客户说：“我们也有点检表，天天打钩，可还是突然崩。”
问题不在没做，而在——点检没闭环，数据没说话，经验没沉淀。
我们帮客户落地的“真空系统健康管理体系”，长这样：
📊 ① 每月一次“真空趋势体检”（30分钟，不用停机）
- 用速捷定制APP连接PLC，自动抓取：
✓ 每台泵日均启停次数（＞120次/天？该查止回阀了）
✓ 真空度标准差（＞±3kPa？传感器或管路漏了）
✓ 压力上升时间（从0到-85kPa耗时＞18秒？泵效衰减预警）
- 自动生成PDF报告，标红异常项，附整改建议（比如：“建议下周清洗E03支路过滤器，预计提升响应速度2.3秒”）
🔧 ② 每季度一次“深度保健服务”（2小时，预约制）
- 不只是拧螺丝、擦触点——我们做：
✔️ PLC程序健壮性扫描（查未使用的定时器、冗余网络配置、潜在堆栈溢出风险）
✔️ 触摸屏Flash存储健康度检测（防止某天突然“程序消失”）
✔️ 真空管路红外热成像（定位肉眼不可见的微泄漏点，精度达0.5mm）
✔️ 给操作工现场培训：教他们看趋势图、判别真实报警 vs 干扰误报
🗓️ ③ 年度“系统焕新计划”（可选，但强烈推荐）
这不是推销升级，而是帮你做“技术代际平滑迁移”：
- 老系统（如S7-200+昆仑通态MT8070）→ 平滑过渡到S7-1200+威纶TK系列，旧HMI画面一键导入新平台，PLC程序梯形图自动转换，无需重写
- 加装边缘网关，把真空数据接入企业MES（我们提供标准OPC UA接口，不绑架你用特定云平台）
- 为关键泵加装振动+温度复合传感器，实现“预测性维护”——提前14天预警轴承劣化
🌱 最后送你一句速捷信条：
> “最好的维修，是让维修需求越来越少；
> 最高级的自动化，是让操作工越来越敢放手，而不是越来越怕碰。”
所以，当你下次再看到真空表轻微波动，别第一反应是“又坏了”，试试打开手机里的速捷APP，点开趋势图——
也许，它只是在提醒你：“嘿，该给E02支路换滤芯了，顺便，我今天状态不错，多撑了3分钟峰值负载。”
（P.S. 如果你此刻正拿着上月的点检表发呆，不确定哪些数据值得深挖……微信发我们“真空体检”，免费给你生成首份AI诊断简报。不卖课、不推销，就纯帮你读懂设备在说什么。）
——晋江速捷自动化科技有限公司｜成立于2017年12月｜扎根福建晋江，服务全国｜修过10000+台设备，包括比亚迪、中国烟草、恒安纸业｜不吹牛，只交底；不画饼，只交卷。
