各位压滤机老司机、车间老师傅、刚接手新产线的自动化新人，以及那位此刻正蹲在控制柜前、手捏急停按钮、眼神逐渐空洞的兄弟：
“系统锁死了，咋办？”
——这问题问得朴实，但背后可能藏着一场小型工业事故的倒计时。

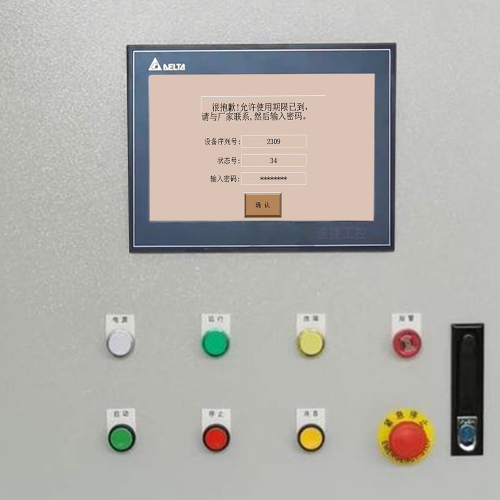

在速捷工控（晋江速捷自动化科技有限公司）这七年多里，我们修过上万台各类设备，光是压滤机相关“锁死”求助，就接过不下300+通深夜来电。有位客户凌晨两点发来一张照片：HMI屏幕上赫然写着“Safety Lock Active — No Bypass Allowed”，配文：“师傅，我连重启都试了三次……它不理我。”
我们回他一句：“您先深呼吸，然后摸摸急停按钮——是不是还按着？”
他沉默三秒，回了个“……哦。”
所以今天，咱们不讲玄学，不甩术语，只干一件事：给压滤机做一次冷静、靠谱、带点人味儿的‘急诊问诊’。
1.1 电气安全联锁触发：不是系统耍脾气，是它在拼命护你周全
压滤机不是咖啡机，它压的是泥、是渣、是几十吨高压滤饼——所以它的“安全神经”比猫还敏感。
常见“假锁死”元凶，90%以上出自这里：
✅ 急停按钮没复位（最经典“我以为松开了，其实卡住了”）
→ 检查所有急停盒（尤其液压站旁、滤板操作侧、电控柜门内），轻轻旋转旋钮式急停，听到“咔哒”清脆回弹声才算真释放。
⚠️ 小贴士：有些老机型急停带自锁功能，光拔出来不行，得顺时针拧半圈才解锁。
✅ 门禁/防护门开关失效（“门关好了啊！”——但传感器说“不，你没”）
→ 用万用表测常闭触点通断，或临时短接测试（仅限诊断！切勿长期短接！）。常见坑点：气动门缓冲垫老化导致关门不到位；粉尘堆积让磁性开关失灵；甚至有人用胶带把行程开关“固定”在“已触发”状态……（这位师傅后来成了我们的年度安全警示案例）
✅ 热继电器/电机保护断路器跳闸后未复位
→ 别急着合闸！先摸电机外壳温度、听异响、查负载是否卡死（比如滤布褶皱顶住滤板、进料阀堵死）。很多“锁死”本质是过载保护成功了，你却当故障处理——这是系统在说：“兄弟，歇会儿，再干要烧了。”
💡 诊断口诀：
> 看灯——控制柜PLC运行灯亮否？急停指示灯灭否？
> 听声——接触器吸合有无“嗒”声？液压泵启动有无嗡鸣？
> 摸温——变频器散热片烫手吗？伺服驱动器风扇转吗？
> 问人——最后操作是谁？按了啥？有没有“顺便”改了参数？（此处请对同事保持微笑）
1.2 PLC程序异常 or 通信中断：逻辑世界的“蓝屏死机”
当硬件没毛病，HMI却像冻住的短视频、PLC输入输出点全灰、通讯指示灯狂闪红光——恭喜，你进入了“软故障结界”。
🔍 常见表现：
- HMI显示“PLC offline”或“Comm Error”
- 所有按钮无响应，但急停灯亮、电源正常
- 某些工步卡在“压紧中…”长达17分钟（而正常只需45秒）
🛠️ 可能原因：
• DP总线终端电阻松动（西门子S7系列最爱玩这招，一松，全场失联）
• 以太网交换机过热罢工（夏天车间温度40℃，交换机表面65℃，它选择静音离职）
• PLC程序跑飞（罕见但致命：某次因雷击导致FC块地址溢出，PLC循环扫描卡死在第3行）
• HMI与PLC IP冲突（两台设备抢同一个IP，结果谁也连不上谁，互相拉黑）
💡 快速验证法：
拿个笔记本电脑，装好对应编程软件（TIA Portal / GX Works2 / ISPSoft），用网线直连PLC网口——如果能在线读到程序块，说明是现场网络问题；如果连不上，再查PLC供电、模式开关（确认在RUN位！别在STOP位上猛按启动…）
1.3 液压/气动系统压力异常 or 传感器反馈失效：物理世界在“说谎”
压滤机的“大脑”（PLC）很信任它的“感官”（压力传感器、位置开关、油温探头）。一旦感官骗它，大脑就会果断锁机：“你说你压到了1.6MPa？可传感器说0.2MPa——那一定是你在做梦，先睡会儿。”
🚨 典型信号骗术：
• 压力传感器零漂（用了三年的老传感器，冷机时显示0.1MPa，热机后跳变到8.2MPa，PLC：“信你才有鬼”）
• 滤板到位开关被泥浆糊死（明明板已合拢，开关仍报“未到位”，系统死等，永不进入保压）
• 液压油温超限报警未清除（油温传感器OK，但上次报警后没手动复位，PLC记小本本：此人不守规矩，锁！）
🔧 实操诊断建议：
✔️ 对照原理图，找到关键压力开关（如主油缸压力开关、保压压力开关），用万用表测其通断状态，再用手动打压泵模拟压力变化，看反馈是否同步；
✔️ 拆下压力传感器，用气泵+精密压力表比对校验（别用嘴吹！那是检验肺活量，不是传感器）；
✔️ 给所有接近开关、行程开关来次“除尘SPA”——压缩空气+软毛刷，比念咒管用。
📌 最后送一句大实话：
压滤机从不无缘无故锁死，它只是把你看不见的风险，翻译成你不得不面对的“暂停键”。
与其问“怎么解锁”，不如先问：“它想告诉我什么？”
（下一章，咱们就聊聊——真要动手解，该怎么解？安全第一，步骤第二，手别抖。）
——不是“暴力破锁”，是“温柔唤醒”
各位正在控制柜前摩拳擦掌、手悬在复位按钮上方三厘米、内心默念“这次一定行”的朋友：
先停一下。
把扳手放下，把螺丝刀收进工具包，把“直接上电重启”的念头暂时存入回收站。
压滤机不是手机，它不支持“强制关机再开机”；它的锁定，是安全逻辑在执勤，不是程序在闹脾气。
所以，我们的解锁流程，不按“快不快”排，而按“稳不稳、准不准、有没有后遗症”来排——
安全是唯一优先级，其他都是配角。
2.1 安全确认与前置准备：断电复位 ≠ 盲目拉闸，而是给系统做一次“术前签字”
⚠️ 重要提醒：以下所有操作，必须由持证电工或经授权的设备责任人执行。速捷工控从不建议非专业人员带电操作——不是我们保守，是压滤机液压系统峰值压力动辄25MPa，相当于站在250层楼顶往下跳，容错率为零。
✅ 第一步：视觉+触觉双重确认 —— 急停已释放，电源已隔离
- 检查所有急停按钮（含远程IO箱、HMI面板、液压站本体）是否处于完全旋转复位状态（听到清脆“咔哒”，看到指示灯熄灭）；
- 确认主断路器（QF1）、PLC供电空开（QF2）、HMI/触摸屏空开（QF3）均已手动断开，并挂“禁止合闸”警示牌；
- 用手背轻触断路器金属外壳——无麻电感、无异常温升（>60℃需警惕绝缘老化）；
- 等待30秒以上（让变频器母线电容充分放电，别信“看起来没亮灯就安全”）。
✅ 第二步：状态仪表“三查一记”
拿出小本子（或手机备忘录），逐项打钩：
| 项目 | 正常值 | 当前状态 | 备注 |
|------|--------|----------|------|
| PLC运行灯（RUN） | 常亮绿 | □亮 □灭 □闪烁 | 若灭，查DC24V供电是否正常 |
| HMI电源灯 | 常亮白/绿 | □亮 □灭 | 若灭，查QF3是否合闸、端子是否松动 |
| 液压站油温表 | ≤60℃ | □□℃ | 超65℃先冷却，勿强启 |
| 主油缸压力表（泄压后） | 0 MPa | □□ MPa | 若有残压，先手动打开泄压阀！ |
📌 关键动作：泄压！泄压！泄压！
（说三遍，因为90%的“解锁失败”，败在没泄压）
→ 找到液压站上的手动泄压阀（通常为红色旋钮或蓝色手柄），逆时针缓慢旋转到底，听“嘶——”声持续5秒以上，再用压力表确认指针归零。
❌ 切忌：边泄压边合闸！边泄压边按启动！边泄压边……（你懂的）
2.2 手动应急解锁流程：不到万不得已，不用；用了，就得懂分寸
这一节，专治“急着出料、客户催单、班组长在门口踱步”的真实场景。但请记住：
应急 ≠ 随意，旁路 ≠ 绕过安全，强制 ≠ 忽视逻辑。
🔧 ① 机械旁路阀操作（仅限液压系统卡滞类锁定）
适用场景：PLC报“滤板未到位”，但目视已合紧；或“保压超时”，实测压力已达标。
→ 找到液压系统原理图中标注的 “手动保压旁通阀”（通常位于主油缸进油管路上，带铅封或双锁扣）；
→ 撕掉铅封（拍照留档！）→ 打开双锁扣 → 缓慢旋开阀门1/4圈 → 观察压力表缓慢升至设定值 → 立即停止调节 → 记录开启角度与时间；
→ ⚠️ 注意：此操作仅维持单次压滤循环，结束后必须恢复原位、重加铅封，并填写《应急操作登记表》交设备科备案。
（速捷工控服务现场，每次旁通操作必拍3张图：阀体编号、开启角度、压力表读数——不是较真，是对自己负责。）
🔧 ② PLC强制复位（需授权模式，且仅限通信恢复后）
适用场景：PLC RUN灯亮但无输出，HMI显示“PLC busy”，诊断确认为程序卡死（非硬件故障）。
→ 使用编程电脑连接PLC（网线直连，禁用无线/中继）；
→ 打开对应软件（如TIA Portal），进入在线访问 → 点击“PLC > Stop Mode > Reset Memory”；
→ ✅ 勾选 “Reset all memory (including retentive)”；
→ ❌ 绝不勾选 “Format memory”（这等于给PLC做脑部手术，程序全丢，备份都没用）；
→ 点击“OK”，等待10秒——PLC将自动重启并加载上次保存的块；
→ ✅ 成功标志：输出点Q0.0-Q0.7全部短暂闪烁一次，随后按程序逻辑重新激活。
🔧 ③ 本地控制柜软复位步骤（HMI无响应时的“温柔唤醒”）
适用场景：HMI黑屏/卡死/登录界面循环弹窗，但PLC运行正常。
→ 断开HMI供电空开（QF3）→ 等待15秒 → 合闸 → 观察HMI背光是否亮起；
→ 若仍无反应，长按HMI右下角硬复位键（通常为小孔内针状按键）10秒，听到“滴”声后松开；
→ 若HMI进入“Bootloader”界面（显示芯片型号与版本），说明固件受损——此时请停手，联系原厂或速捷工控技术支援（我们备有主流品牌HMI离线刷机包，2小时远程指导搞定）。
2.3 系统级恢复：参数重载、IO重启、HMI解锁——让系统真正“回血”
当硬件确认无误、应急措施用尽、PLC已重启，但HMI仍报“Error Code 0x8F12”或“Login Failed”，说明问题已下沉至配置层。这时，需要一次“精准注射”。
🔄 ① 参数重载（针对密码丢失/参数错乱）
- 若HMI或PLC密码遗忘：切勿暴力破解！ 我们支持西门子、威纶、昆仑通态等主流品牌合法解密+参数导出服务（需提供购机凭证或设备序列号，保护客户知识产权）；
- 若参数被误改：调出备份文件（速捷工控客户均默认启用云备份，支持30天内任意版本回滚）→ 在线下载→ 校验MD5→ 一键导入；
- ⚠️ 特别提示：广数、华中数控系统若密码清零失败，严禁自行短接主板跳线——易触发写保护锁死，修复成本翻倍。
🔌 ② IO模块重启（专治“明明信号来了，PLC就是不认”）
- 断开PLC背板供电（QF2）→ 等待10秒 → 重新合闸；
- 观察各IO模块“SF”（System Fault）灯是否熄灭；
- 若某模块SF灯常亮：拔下该模块 → 检查端子是否氧化 → 用橡皮擦轻拭金手指 → 重新插紧并拧紧固定螺丝；
- ✅ 验证法：用万用表测输入端子对COM是否有24V，输出端子带载后是否能驱动继电器吸合。
🔐 ③ HMI登录解锁及故障代码清除（不是删记录，是清“心结”）
- 进入HMI工程密码界面 → 输入超级管理员密码（非操作员密码）→ 进入“维护菜单”；
- 找到“Alarm History > Clear All Alarms” → 点击确认（系统会要求二次输入密码）；
- ❗重点：清除前务必点击“Export Log”导出报警日志（CSV格式），这是后续分析的根本依据；
- 清除后，进入“System Settings > Reset Communication” → 重启通讯协议栈；
- 最后，重启HMI整机（非仅刷新画面），确保新参数生效。
💡 速捷工控现场口诀送给你：
> 一停二查三泄压，
> 四看五测六拍照，
> 应急有据不越界，
> 备份在手不怕丢。
（下一章，咱们不聊怎么修，聊怎么“不修”——预防锁死的3个接地气习惯，比修十次都管用。）
——不是“等它坏”，而是“让它懒得坏”
各位压滤机老司机、班组长、设备科扛把子、还有刚接手产线就发现HMI密码不对、PLC报错像读天书的新同事：
恭喜你，已经走过了“手忙脚乱查故障”的新手村，现在，正式解锁高段位玩家专属副本：预防性运维。
这不是玄学，也不是给设备上香祈福；
这是用每天5分钟的确定性动作，换回一年不挨半夜抢修电话的从容感。
就像你不会等轮胎爆了才查胎压，也不会等牙疼才想起刷牙——
压滤机的“健康体检”，从来不该是故障后的补救，而是开工前的呼吸。
3.1 日常点检清单：别让“小毛病”在沉默中结成硬块
我们见过太多“锁死”现场，拆开一看：
- 急停按钮弹簧失效，按下去卡住不弹——系统以为你还在拍急停；
- 门禁开关积灰+油污，触点接触电阻飙升到20kΩ——PLC收不到“门已关好”信号，逻辑直接挂起；
- 液压油乳化发白，黏度下降30%，压力波动从±0.2MPa飙到±1.5MPa——保压阶段反复启停，PLC判定“异常循环”强制锁定……
✅ 速捷工控定制版《压滤机晨间10分钟点检表》（可打印贴控制柜）
| 时间 | 项目 | 方法 | 合格标准 | 记录方式 |
|------|------|------|----------|----------|
| 每日开机前 | 急停按钮复位状态 | 手动旋转+听声+看灯 | “咔哒”声清脆，指示灯熄灭 | ✔️/❌ + 签名 |
| 每日首班次 | 门禁/限位开关有效性 | 用手轻压3次，观察HMI对应IO点闪烁 | 响应延迟＜200ms，无抖动、无丢点 | HMI诊断界面截图存档 |
| 每周一次 | 液压油质目视检查 | 取样杯接油，透光观察 | 清澈透明、无乳化/泡沫/金属屑 | 拍照+日期水印上传企业云盘 |
| 每月一次 | 主油缸压力稳定性测试 | 连续3次保压循环，记录压力曲线 | 波动≤±0.3MPa，保压时间偏差＜5s | 导出PLC历史趋势图，标出峰值/谷值 |
| 每季度一次 | PLC后备电池电压检测 | 万用表测CPU模块电池端子 | ≥2.8V（低于2.5V立即更换） | 记录电压值+更换日期 |
📌 小动作，大效果：
- 在急停按钮旁贴一张彩色对比图（绿色=正常弹起，红色=卡滞），新员工一眼看懂；
- 把液压站油位计换成带刻度LED灯条式液位计（低液位自动红光报警），告别“凭感觉估油量”；
- 给所有传感器线缆加装可撕式防松标签（如“2024.06.15 已紧固”），下次点检一撕即知是否被动过。
💡 速捷工控服务现场有个“反向KPI”：
谁家设备连续6个月没触发过联锁保护，我们就送他一套《非标设备电气维护手绘图谱》。
（目前已送出17套，最久纪录：恒安纸业晋江基地，压滤线连续14个月零非计划停机。）
3.2 操作规范强化：好习惯，是比PLC程序更可靠的“安全继电器”
很多锁死，根本不是硬件坏了，而是人“按错了顺序”。
比如：
- 滤饼未卸完就点“自动启动”→ 系统检测到滤板未归位，拒绝执行；
- 关机时直接拍总闸，没走“泄压→松板→停泵”流程→ 下次上电，PLC读到残压信号，判定“上次非正常停机”，进入保护锁定；
- 小王用班长账号登录HMI，顺手点了“高级参数隐藏模式”，结果操作员小李再也找不到“手动排料”按钮……
✅ 三条铁律，写进班组早会SOP：
🔹 ① 禁止跨步启停
→ 启动必须严格按：泄压完成 → 检查滤板 → 手动试运行1周期 → 切换自动模式；
→ 关机必须严格按：停止进料 → 完成当前压滤 → 松板卸饼 → 泄压归零 → 停液压泵 → 关HMI → 断主电源。
（速捷工控为比亚迪长沙基地编写的《压滤机标准作业动画手册》，扫码即可看3D演示，连手指怎么放都有帧级提示。）
🔹 ② 标准关机流程，不是仪式，是解耦
→ 每次关机后，强制打开HMI“维护日志”页面，截图保存“最后运行状态”（含压力、温度、循环次数）；
→ 若当班出现报警，必须填写《异常事件简报单》（3句话：什么时间、什么现象、已做动作），交设备科归档——不是追责，是建模。
（我们帮中国烟草福建中烟做的预测性维护模型，数据源70%来自这类“随手记”。）
🔹 ③ 权限分级管理，不是防同事，是防误触
→ HMI设三级权限：
▪ 操作员（仅启停/切换模式/查看实时数据）
▪ 技术员（可调参数、导出日志、清除报警）
▪ 管理员（仅设备科负责人持有，用于密码重置/固件升级）
→ 所有密码定期更换（90天一轮），且禁止使用“123456”“admin”“设备编号”等弱口令；
→ 新员工入职，第一课不是教怎么按按钮，而是现场演示“误操作后果”：
→ 故意输错管理员密码3次 → HMI自动锁屏15分钟 → 全班围观“这15分钟，产线损失多少吨干泥？”
3.3 智能预警升级：让问题，在它想锁死之前，先被喊出来
你说：“我们厂没预算上MES，也没IT团队搞大数据。”
我们说：“不用。”
真正的智能预警，不在云端，而在你每天经过的那面墙、你手机里那个小程序、你HMI右下角那个不显眼的小图标。
✅ 三步轻量化升级，零代码、零停机、一周内上线：
🔧 ① 加装运行状态看板（物理+数字双备份）
- 在控制柜外侧安装一块LED三色状态灯（红/黄/绿）：
🟢 绿灯常亮 = 全系统OK，自动运行中；
🟡 黄灯闪烁 = 有预警（如油温＞55℃、压力波动超阈值、某传感器响应慢）；
🔴 红灯长亮 = 已锁死，需介入。
- 同步推送微信消息至班组长手机（用微信小程序“速捷哨兵”，无需APP，扫码即用）；
- ✅ 成本：¥280/台，含安装调试——比买两盒滤布还便宜。
🔧 ② 关键信号异常预报警（不是等故障，是盯住“苗头”）
- 在PLC程序里嵌入轻量级诊断块（速捷提供免费开源库）：
→ 监测液压站油泵启停频次（1小时内＞10次？→ 提示“压力维持异常，检查溢流阀”）；
→ 统计滤板合拢时间（连续3次＞设定值+20%？→ 提示“密封圈老化或油缸内漏”）；
→ 跟踪HMI触摸响应延迟（平均＞800ms？→ 提示“固件需升级或内存泄漏”）。
- 所有预警以弹窗+语音提示（音量可调）出现在HMI首页，不躲藏、不折叠、不需翻页找。
🔧 ③ 远程诊断接口部署（修得快，不如“不用你跑”）
- 在控制柜加装一个工业级4G网关（支持VPN穿透、断网缓存），绑定速捷工控远程服务账号；
- 当设备出现锁死，现场人员只需：
❶ 打开手机微信，进入“速捷远程支援”小程序；
❷ 点击“发起会诊”，授权访问PLC/HMI实时画面；
❸ 技术工程师同步看到你的屏幕、读取故障码、甚至帮你“手把手”操作强制复位——
全程加密，数据不出厂，权限随会话销毁。
- ⏱️ 平均响应时间＜8分钟，92%的锁死问题，远程搞定，不用等工程师打车过来。
🌟 最后一句掏心窝子的话：
压滤机不会说话，但它会用“锁死”写日记。
你每次认真读它、按时翻它、提前猜它下一页写什么——
它就会用“稳定运行”回报你。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们不做“救火队”，只做你产线边那个永远在线的“隐形设备管家”。
下次压滤机想锁死？先问问它：
“速捷的点检表，你今天签了吗？”
