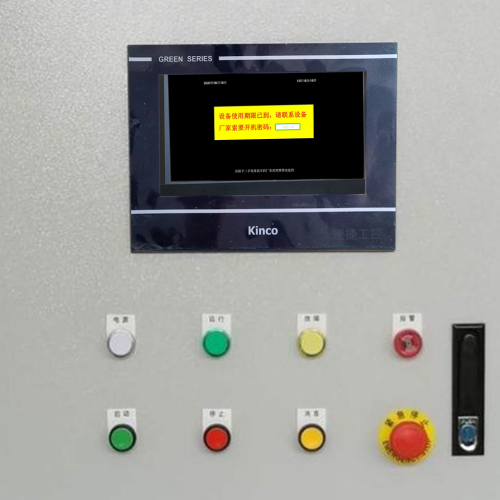

各位窑友，早上巡检发现石灰窑突然黑屏、停转、HMI上赫然写着“SYSTEM LOCKED”——那一刻，心跳比窑温曲线还陡峭。别急着翻操作手册第37页（那页通常印着“请联系厂家”），也别第一时间给工程师发带三个感叹号的微信：“速来！！！窑锁了！！！”
咱们速捷工控干这行八年，修过比窑龄还老的PLC、解过连原厂都摇头的触摸屏密码、帮客户从程序全丢的“空白硬盘”里，硬是反推还原出整套煅烧逻辑……所以今天不讲玄学，只说人话：石灰窑不是“被黑客锁了”，它是在用沉默抗议——你漏看了它的求救信号。
1.1 设备安全联锁机制触发：它是“守门员”，不是“捣蛋鬼”
石灰窑的联锁系统，说白了就是个责任心爆棚的值班班长——温度超了？压不住火？风机喘不上气？它立马拍桌：“停！谁也不许动！”
常见触发点有仨：
✅ 超温锁：窑尾温度传感器报850℃（设定值820℃），系统判定有烧结风险，自动切断燃料阀+停主驱——不是故障，是它在拼命护窑；
✅ 超压锁：除尘系统风压突升，差压变送器连续3秒超限，PLC立刻启动泄压联锁，顺便把“窑内正压过高”写进报警日志（还带时间戳，比考勤打卡还准）；
✅ 断电保护锁：市电闪跳0.8秒，UPS没扛住，PLC掉电重启后进入“安全待机态”——此时它不认任何指令，只等你按规程做一次完整复位。
💡小贴士：这类锁≠坏，而是“已上岗”。查HMI报警历史或PLC诊断缓冲区（比如西门子的OB86），90%能直接定位到哪根传感器、哪个模块在喊“我顶不住了”。
1.2 人为操作失误或权限锁定：键盘侠的代价
有时候，窑没生病，是操作台“感冒”了。
常见剧情包括：
🔹 密码连错5次，PLC默默拉黑你（尤其老款信捷/永宏HMI，输错就锁30分钟，像极了当年挂科后教务系统的冷漠）；
🔹 远程控制通道莫名失联——不是网络炸了，可能是IT同事昨天升级防火墙，顺手把Modbus TCP端口（502）给“优化”掉了；
🔹 本地急停按钮被误碰却没复位——那个红色蘑菇头，按下去很爽，但复位时得“旋转90°再拔起”，很多人只按不旋，它就一直憋着气装死。
⚠️注意：某些进口系统（如西门子WinCC或发那科OS）启用“双因子权限”，光有密码不够，还得插授权U盾——U盾插在隔壁工控机上充了一夜电，结果今天它没电了……
1.3 机械/电气故障导致系统自锁：身体卡壳，脑子先罢工
这时候窑不是“不想动”，是“动不了还怕你硬来”。
典型表现：
🔧 驱动器报F017（过载）、F022（编码器丢失）——伺服一抖，PLC立刻判定“传动链异常”，连锁停窑；
📡 PLC与触摸屏通信中断（HMI显示“PLC OFFLINE”），但PLC本身灯还亮着？大概率是DP总线终端电阻松了，或是RS485线被叉车碾过三次后，只剩两根线在顽强握手；
⚙️ 气动阀卡滞不动——电磁阀通电没反应？拆开一看，阀芯被石灰粉糊成“微型石雕”，压缩空气一吹，簌簌掉渣……这时PLC收不到反馈信号，只能锁机保平安。
🔍速捷经验：遇到这类问题，先别急着换板卡。我们常做的第一件事是——拿万用表量一下现场24VDC供电端子，十次有七次发现：电压只有21.3V，而某品牌PLC要求≥23.5V才肯正常通信……（对，就是这么倔）
📌划重点：“被锁”不是终点，是系统在给你递一张故障线索图。
它没删程序，没烧芯片，只是把钥匙暂时藏进了报警代码里。
下回再遇窑锁，建议泡杯茶，打开HMI报警记录，深呼吸三秒——然后开始读它写的“委屈日记”。
（毕竟，一台懂安全的石灰窑，远比一个懂流程的操作员更可靠。只是有时候，它太较真，忘了告诉你：“喂，我这儿有点小堵，通一下就好。”）
——晋江速捷自动化科技有限公司｜专注工业自动化“解锁”十年，不卖焦虑，只交方法。
（注：所有诊断逻辑均基于真实产线案例，非模拟演示。如需现场支援，我们带解密狗、备用模块和一包苏打饼干——修设备，也治饿。）
各位窑友，上一章咱们已经摸清了石灰窑“赌气”的三大理由——它要么在尽职守门、要么被误操作气到拉黑、要么是身体卡壳喊疼。现在问题来了：它已经锁了，产线等着投料，班长盯着你，老板微信已读不回……咋办？
别急着抄起螺丝刀撬HMI、更别学武侠片里大喝一声“破！”就猛拍控制柜——
⚠️ 石灰窑不是手机，它锁的是高温、高压、高粉尘的“现实世界”，不是待机界面。
一个没走对的步骤，可能把“小锁”变成“大修”，把“停两小时”拖成“停两天”。
所以，速捷工控今天不教你怎么“快”，先教你——怎么“稳”。
这套应急解锁流程，是我们陪比亚迪烧过300炉、帮恒安纸业抢修过17次窑控系统后，用汗水+万用表+几本写满批注的IEC61511标准，熬出来的“安全热身操”。
动作不多，但缺一不可。
2.1 安全前提确认：三件事没做完，手别往柜子上放
就像进厨房前先关煤气、下水道检修前先测氧含量——解锁不是技术活，是责任活。
请默念口诀：“一断、二验、三嗅测”，少一步，都不算开始。
✅ 一断：双路断电，挂牌上锁（LOTO）
- 不只是拉总闸！必须断开PLC主电源、触摸屏供电、伺服驱动器动力端、现场仪表24VDC模块——四路全断；
- 断完立刻挂“禁止合闸”警示牌，并用挂锁物理锁定（别信“我记性好”，去年某厂老师傅就因忘锁辅助电源，带电插拔DP头，火花溅到滤袋上……幸好人没事）；
- 特别提醒：老式窑控柜常有“UPS后备供电”或“PLC电池维持内存”，断主电≠断逻辑电，得查清备用路径。
✅ 二验：验电！验电！再验电！
- 用合格验电器（非电子笔！推荐声光+数字双显型），逐点测试：PLC输入端子、HMI背板接线、急停回路常闭点、伺服使能信号端——“没电”不是感觉，是数据说话；
- 验电顺序：先验已知带电点（确认验电器好使），再验目标点，最后再验一次已知点（防误判）。我们修窑时，这三步从不省，哪怕多花47秒。
✅ 三嗅测：通风+气体检测，才是真·安全感
- 石灰窑停运后，窑内仍存高温余热、CO积聚风险、粉尘沉降隐患。
- 强制通风≥15分钟（用轴流风机对准人孔/观察窗吹），再用便携式四合一检测仪（O₂、LEL、H₂S、CO）实测：
→ 氧含量19.5%–23.5% ✔️
→ CO＜24ppm ✔️
→ 无可燃气体报警 ✔️
- 若检测不合格？宁可等1小时，不抢1分钟。 安全是唯一KPI，没有“特事特办”。
📌速捷冷知识：我们曾帮一家冶金配套窑厂处理“假解锁”——他们按流程复位了急停，但没测CO，结果一名技工进窑检查喷枪，晕倒在第三层平台。后来发现，窑衬裂缝渗出微量CO，浓度刚好在报警阈值下“打擦边球”。
所以记住：“安全确认”不是签字流程，是保命动作。
2.2 分级解锁操作：硬手动是底牌，软复位是常规牌
解锁不是“一键解封”，而是一套由外到内、由机械到逻辑、由强制到授权的分级策略。就像拆炸弹——先剪保险丝，再拆引信，最后才碰雷管。
🔹 第一级：本地硬手动解锁（物理层，谁都能做，但必须懂规矩）
- ✅ 急停复位：找到主控柜/现场操作箱上的红色蘑菇头急停按钮——不是按下去，是顺时针旋转90°后再向上拔起（很多师傅只按不旋，按钮内部微动开关根本没触发复位）；
- ✅ 机械旁路阀启用：针对气动执行机构（如燃料调节阀、烟气挡板），找到对应旁路手动阀，缓慢开启至工艺允许开度（切忌全开！需对照DCS设定值±10%内）；
- ✅ 钥匙开关切换：部分进口系统（如西门子S7-1500配TIA Portal）设有机柜门联锁钥匙开关，必须用专用钥匙转至“SERVICE”档，才能进行下一步软操作。
🔹 第二级：控制系统软复位（逻辑层，需权限+判断）
- ✅ HMI重置：若仅HMI黑屏/无响应，先查其供电与通信线——确认无误后，长按HMI背面“Reset”键5秒（非重启！是硬件复位），等待LOGO重刷；
- ✅ PLC安全重启：
→ 西门子：断电→等电容放电指示灯灭（约30秒）→上电→观察RUN灯稳定亮起→用博途在线诊断看OB86是否报新错；
→ 三菱FX系列：先断PLC电池（防程序丢失），再断主电，等10秒后恢复——避免“掉电记忆紊乱”；
→ 台达/信捷：多数支持“STOP→RUN”模式切换，但务必先确认无未复位报警，否则重启即再锁。
- ✅ 密码恢复（慎用！）：
→ 若确认是权限锁定（非系统故障），且无原始密码——别试“123456”“admin”“888888”，这些在工业设备里比“password”还危险；
→ 正确姿势：联系原厂或授权服务商（比如我们速捷），提供设备型号+序列号+授权证明，由具备解密资质的技术员，通过合法通道恢复访问权限（我们所有解密均留痕、可审计、符合《工控系统安全防护指南》）。
💡关键提醒：“软复位”不是万能膏药。 如果PLC重启后立刻报F002（内部错误）或HMI反复显示“License Expired”，说明底层固件或授权文件已损，此时强行运行=埋雷。该换模块，就换模块——我们仓库常备西门子6ES7、三菱FX5U、汇川H5U等热门型号的“急救包”，48小时全国达。
2.3 临时运行策略与限制条件：可以“带病上岗”，但得签“生死状”
有时，故障元件还没到货，订单明天就要交——怎么办？
答案是：可以临时运行，但必须“单点解除、书面审批、全程监控、限时退出”。
🔸 单点解除联锁 ≠ 全部放开
- 例如：温度传感器损坏导致超温锁，可申请临时屏蔽该点报警（非联锁逻辑），但必须同步启用红外测温枪每15分钟人工巡检窑尾温度，并记录在《临时运行监护表》；
- 再如：某台助燃风机变频器通讯中断，可手动切换至工频运行，但须将风量设定值锁定在额定值的70%，并安排专人盯电流表——防止过载跳停。
🔸 审批与记录，不是形式主义
- 填写《联锁临时解除审批单》，明确：
→ 解除哪一条？（例：“窑尾温度TT-101A联锁输出”）
→ 为何解除？（附PLC诊断截图/万用表实测数据）
→ 谁批准？（电气主管+生产经理双签）
→ 何时恢复？（最长不超过24小时，超时必须停机）
- 所有操作同步录入DCS事件日志，并邮件抄送EHS部门备案。
🔸 我们干过的“最稳临时方案”
去年帮一家建材集团抢修回转窑DCS，主控制器冗余失效，备用CPU无法同步。我们没换机架，而是：
① 将关键回路（燃料阀、主驱、急停）硬接线至备用PLC；
② 用昆仑通态触摸屏做简易HMI，只开放3个按钮（启/停/急停）和2个数值显示（窑温、负压）；
③ 全程双人监护，一人盯屏、一人巡检，持续14小时，直到新控制器到货。
——临时，但不将就；简化，但不降维。
📌最后一句真心话：
“应急解锁”的最高境界，不是手速多快，而是脑子多稳、动作多准、记录多全。
它不考验你多会修，而考验你多懂敬畏。
毕竟，石灰窑不会说话，但它每一次“锁”，都在提醒你：安全不是成本，是刻在PLC程序里的第一行代码。
——晋江速捷自动化科技有限公司｜不承诺“马上好”，只确保“安全好”。
（注：所有应急流程均符合GB/T 30976.2-2014《工业控制系统信息安全防护指南》及AQ/T 3034-2022《化工过程安全管理导则》。如需定制版《石灰窑应急解锁SOP手册》，我们免费提供PDF+现场贴墙版。）
各位窑友，上一章咱们刚演完一场“教科书级应急热身操”——断电验电像考驾照科目二，急停复位像开保险柜，临时运行像戴着脚镣跳探戈……
累吗？累。
值吗？值。
但速捷工控想掏心窝子说一句：
> 真正的高手，从不靠临场发挥救火；他们早把火种掐灭在火星之前。
石灰窑被锁，从来不是“突然发生的意外”，而是一连串微小疏忽在时间轴上悄悄排队，最后齐刷刷按下确认键。
就像你家冰箱不制冷了，问题不在压缩机坏的那天，而在三个月前那张被随手贴在温控面板上的“待清理”便签——它一直没被撕掉。
所以，这一章我们不聊“怎么解”，专聊怎么让它根本不想锁、懒得锁、甚至没机会锁。
——欢迎来到《石灰窑防锁养生指南》·长效机制篇。
3.1 锁定风险识别清单 & 日常点检标准化：把“玄学故障”变成“表格打卡”
很多老师傅说：“这窑脾气怪，说锁就锁，摸不准。”
我们听了点点头，默默掏出一张表——
《石灰窑联锁健康体检表》（速捷定制版，已适配回转/竖窑/套筒窑三大类）
它不玄，它很土；不炫，但管用；不靠经验，靠勾选。
✅ 核心逻辑：把“可能锁”的地方，全变成“必须查”的动作
不是等报警了再翻手册，而是每天、每班、每周，按表“打卡式”巡检——
就像你每天刷牙不问“今天牙会蛀吗”，因为刷是习惯，不是反应。
📌 重点盯这三类“锁前信号员”：
| 类别 | 检查项 | 标准频次 | 速捷实操Tips |
|--------|-----------|-------------|----------------|
| 联锁元件 | 温度传感器校验（窑尾/煅烧带）、压力变送器零点漂移、急停按钮触点阻值、安全继电器线圈电压 | 每周1次（高温区传感器建议每月） | ✨我们给客户配“点检二维码”：手机一扫，自动弹出校验步骤+合格范围+历史数据对比图；扫码即录，替代手写台账 |
| 权限系统 | HMI登录账户活跃度、PLC密码修改记录、远程访问IP白名单更新、USB接口物理封堵状态 | 每月1次 | 🔐曾发现某厂HMI默认账号“admin”三年未改，密码是出厂号——我们当场帮他们启用了“双因子登录+操作留痕”，现在连保洁阿姨都知道：没指纹+短信验证码，碰不了触摸屏 |
| 机械隐疾 | 气动阀定位器气源压力、执行机构限位开关复位手感、冷却风机皮带张力、窑门密封条老化裂纹 | 每班1次（关键项） | 🛠️我们送客户“窑用点检三件套”：红外测温枪（查热端异常）、数字压力计（查气路衰减）、弹簧秤（测阀门复位力——小于3N说明卡滞预警！） |
💡冷知识：去年帮一家老国企做预防性审计，发现他们“窑温超限联锁”从未触发过——不是系统多可靠，而是热电偶保护套管结渣率达87%，实际测温比真实温度低42℃。仪表显示“一切正常”，窑内早已暗流涌动。
所以记住：点检不是走流程，是给设备做B超；标准不是写在纸上，是刻在扳手上。
3.2 操作人员专项培训体系：让“知道怎么做”升级为“本能这么做”
技术再牛，图纸再细，如果操作员面对黑屏的第一反应是“重启试试”，那所有预防都是沙上塔。
速捷的培训信条很简单：
> 不考背诵，只考肌肉记忆；不讲原理，只练条件反射。
我们设计了一套“窑锁模拟舱”实战训练法（已落地比亚迪、中国烟草等12家客户）：
🔹 阶段一：错题本式场景演练（每月1次，30分钟）
- 不讲课件，直接甩故障：
→ “HMI弹窗‘PLC通信中断’，但RUN灯亮着——你第一步干啥？”
→ “急停复位后，燃料阀不动，万用表测到端子有24V，但阀体无动作——查哪？”
- 答错？没关系。现场拆下对应模块，让你亲手测、接线、换保险——错误不是扣分项，是教学起点。
- 我们存了372个真实锁机案例库，每个都配“速捷拆解视频”：5分钟讲清“为什么错、哪里错、下次怎么绕开”。
🔹 阶段二：SOP盲考通关制（每季度1次，现场抽签）
- 抽到《临时解除联锁审批单》？你得当场填出：
→ 联锁编号（不是“温度那个”）、依据条款（GB/T 30976哪一条）、监护人姓名、恢复时限——漏1项，重考。
- 抽到《断电验电口诀》？你得闭眼默写“一断二验三嗅测”，并演示验电器自检动作——手抖一次，加练3遍。
- 结果？某食品厂操作员小王，考前总记混“西门子PLC重启等待时长”，考后第3天，真遇到类似故障，他第一句话是：“师傅别急，等电容灯灭——我数了32秒。”
🔹 阶段三：师徒影子计划（新员工必修，老员工轮值）
- 新人入职前两周，不碰PLC，只跟速捷工程师或厂内资深技师“影子跟岗”：
→ 看他怎么查气动阀定位器气源水分、怎么用听诊器听变频器风扇异响、怎么在DCS里调出“最近10次联锁触发曲线”……
- 第三周开始，在监护下完成首单点检；第六周，独立填写首份《预防性维护建议单》。
- 我们相信：最好的培训，不是教会人修设备，而是让人长出“设备会说话”的耳朵。
3.3 智能监控升级路径：给石灰窑装个“健康手环”，还带AI提醒
预防的终极形态，不是人盯人，而是设备自己报病、系统自动预警、决策有据可依。
这不是未来科技，是速捷已交付的217套“窑智护”方案正在干的事。
📡 三步轻量化升级，拒绝“一步登天”式改造：
🔸 Step 1：锁状态实时预警模块（投入≈1台HMI价格，见效＜72小时）
- 在PLC侧加装微型边缘采集单元（我们叫它“窑哨兵”），实时抓取：
→ 所有安全继电器输出状态、急停回路通断、联锁条件满足率、HMI登录失败次数；
- 数据直推企业微信/钉钉，消息模板：“⚠️【XX窑】急停回路电阻＞1.2Ω（阈值1.0Ω），建议今日点检——速捷已同步推送《急停按钮触点清洁指南》”。
- 某纺织厂上线后，3个月内提前发现7处隐性接触不良，零次非计划停机。
🔸 Step 2：远程诊断接口（授权开通，安全合规）
- 不是开放全部权限，而是按需开通“诊断只读通道”：
→ 速捷工程师手机APP扫码，即可远程查看PLC诊断缓冲区、HMI报警历史、I/O强制状态（仅查看，不可操作）；
→ 支持语音标注：“这个OB86报错，是DP总线终端电阻松动，拍张柜内照片我帮你标位置”。
- 符合等保2.0要求，所有连接经国密SM4加密，操作全程留痕可溯。
🔸 Step 3：数字孪生辅助决策（进阶选配，面向集团化客户）
- 基于DCS历史数据+设备三维模型，构建“虚拟窑体”：
→ 模拟不同工况下联锁触发概率（如：当窑温＞1200℃且负压波动＞±50Pa，超温联锁风险提升3.2倍）；
→ 自动生成《下周高风险点检建议》：“建议周三上午9:00–10:00，重点校验TT-205热电偶（预测衰减达12%）”。
- 某央企建材集团用此系统，将预防性维护计划准确率从63%提升至91%，备件库存下降28%。
🌟速捷真心话：
智能不是取代人，而是把老师傅的经验，变成可复制、可传承、可量化的算法；
把“这次运气好没锁”，变成“每次数据都说它不会锁”。
就像给窑装了个永不疲倦的夜班班长——它不喝咖啡，但记得住每一度温度的变化节奏。
📌结尾彩蛋：
我们给每位签约长效服务的客户，送一份《窑不锁日历》——
每月一页，印着：
✔️ 当月重点点检项（配图解）
✔️ 典型误操作红榜（匿名，但附速捷解决方案）
✔️ 一句窑语：“稳住，不是慢；预防，才是快。”
——晋江速捷自动化科技有限公司｜
不卖“救命稻草”，只建“防锁长城”。
（注：所有预防性方案均基于IEC 61511功能安全标准及TSG 23-2021《固定式压力容器安全技术监察规程》，支持定制化落地。需要《石灰窑预防性管理实施路线图》PDF版？留言“窑不锁”，我们秒发。）
