（别慌，它不是“叛逆期到了”，是真·在喊救命）
各位印刷厂老师傅、设备主管、刚接手产线就被警报声吓出冷汗的新晋运维小哥——欢迎来到《四色印刷机突然黑屏+急停灯狂闪+操作屏显示“系统锁定”》的破案现场。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业）每年处理超800台“被锁住”的印刷设备。其中，四色印刷机的“锁机综合征”，堪称工业界最让人血压飙升又哭笑不得的谜题之一。
它不一定是坏了，但比坏了更磨人——
✅ 电机没烧
✅ 伺服没报警
✅ PLC还在跑，就是死活不响应启动指令
❌ 屏幕写着：“Access Denied / Security Lock Active / System in Safe State”
👉 简单说：机器没病，但它“装病”，还带医保拒赔那种倔劲儿。
那到底是谁按下了那个看不见的“锁定键”？我们拆开来看——不靠玄学，靠逻辑树；不用猜，用排查路径。
1.1 硬件级锁定：安全联锁装置、急停回路异常与门禁传感器故障
真相往往藏在一根线、一个开关、一粒灰尘里。
四色印刷机不是玩具，是动辄几十吨、高速运转、墨辊温度能煎蛋的精密猛兽。所以，它的“锁”，首先是物理级的安全本能——就像你家防盗门，没插卡、没指纹、没钥匙，它就坚决不开。
常见硬件锁源👇：
安全门锁/光栅失效：某台海德堡或国产高端四色机，左侧收纸单元检修门微动开关积灰失灵，PLC持续收到“门未关严”信号 → 自动触发Safe Stop Category 3（IEC 62061标准），整机进入“可复位但不可启动”锁定态。
✅ 速捷实操提示：拿手电筒照一照门框缝隙里的磁性开关，吹口气，再按两下——有30%的“被锁”案例，靠这招当场复活。急停回路断点：不是所有急停按钮都标着红蘑菇头！有些藏在墨斗箱后、飞达底部、甚至压纸轮护罩内侧。某个按钮被误碰后未完全弹起，或接线端子氧化虚接，导致整个安全回路阻值超标 → PLC判定“存在不可控风险”，直接挂起所有运动轴。
✅ 速捷经验包：用万用表测X0/X1输入端对COM电压，正常应为24V；若某点只有0.3V？恭喜，你找到了“沉默的凶手”。双通道安全继电器异常：现代四色机普遍采用Pilz、Schmersal等安全继电器做冗余保护。一旦其中一路反馈信号不同步（比如A通道OK，B通道延迟2ms），继电器立刻切断安全输出 → 不是PLC锁的，是它“替PLC先锁了”。
⚠️ 注意：这类故障常无报警代码，只亮黄灯，容易被当成“系统假死”。
💡 硬件诊断口诀：
> “一看二测三短接（谨慎！仅限授权工程师）”
> 看指示灯状态 → 测关键节点电压/通断 → 在确认安全前提下，临时跨接可疑节点验证逻辑链——但我们建议：没戴绝缘手套+没画完回路图前，请先深呼吸，别抄起螺丝刀就上。
1.2 软件级锁定：PLC程序保护、操作权限缺失、密码/密钥过期或误触发锁机协议
当机器开始“讲原则”，说明它读过《信息安全法》（误）。
如果说硬件锁是肌肉记忆，那软件锁，就是印刷机的“职场PUA”——它记得谁登录过、谁改过参数、谁上周五下午三点点了三次“强制复位”。
典型软件锁场景👇：

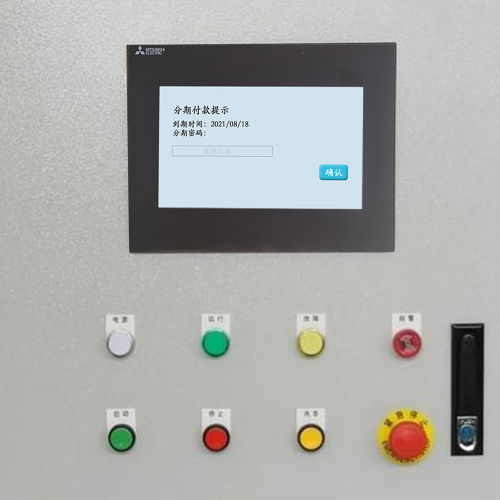

PLC程序加密锁死：某台使用三菱FX5U+GT Designer3触摸屏的老款四色机，原厂交付时启用了“程序写保护+密码绑定CPU序列号”。三年后换屏升级，新屏没导入旧密钥 → 触摸屏无法下载画面，PLC拒绝执行HMI发来的“启动”指令，界面灰显如冬眠。
✅ 速捷解法：我们不爆破，不绕过——而是用原厂协议解析工具，结合设备历史通信日志，反推密钥生成逻辑（没错，我们连停产十年的FX1S都能解）。毕竟，解密不是破解，是帮机器找回它自己签过的合同。操作员权限降级/过期：某食品包装厂引入MES系统后，将操作员账号统一纳管。某次域控策略更新，自动将所有“Operator”组账户密码有效期设为30天，且未配置密码续期提醒 → 第31天清晨，主操作屏弹出“Login expired, contact admin”，而管理员手机正在充电……
✅ 速捷提醒：权限≠越权，但“无权限”=真锁机。建议把关键岗位账号设为“永不过期+双因子备用通道”，别让一张身份证决定整条产线早班能不能开机。误触“维护模式锁机协议”：部分新代、广数数控系统内置“维修锁”功能——工程师调试完忘记退出维护模式，或误按组合键（如F1+F7+Enter），触发72小时只允许本地物理按键操作的锁定态。此时远程HMI、MES指令全部静默。
🌟 冷知识：这种锁，连重启PLC都解不开，必须输入特定序列号+时间戳校验码——而该码，通常印在电柜内侧贴纸上（但已被油污盖住一半）。
💡 软件诊断心法：
> “查日志，不猜因；看版本，不赌运；问人前，先备份。”
> 每一次异常锁定，PLC/触摸屏/HMI都会默默记下：谁登录、哪秒触发、哪个DB块被修改、甚至USB口插拔记录。打开TIA Portal或GX Works2的历史报警，往往比听老师傅讲故事更接近真相。
1.3 外部诱因：网络攻击痕迹、远程管理平台异常指令、固件升级中断导致的自锁机制激活
当印刷机开始怀疑人生，可能是因为它刚上过网。
十年前，四色机是“离线孤勇者”；今天，它是“带Wi-Fi的印钞机”——接入工厂物联网、远程运维平台、甚至云MES。便利性飙升，攻击面也同步加载。
值得关注的外部锁源👇：
远程平台指令冲突：某厂部署了第三方远程监控平台，某日凌晨2:17，平台向PLC发送了一条“全轴清零+安全复位”指令（本意是测试心跳包响应），但未校验当前运行状态 → 正在套准调试的印刷机瞬间脱墨、飞车停机，并因安全逻辑判定“非预期运动终止”，激活永久锁定需人工干预。
✅ 速捷建议：所有远程指令必须带“状态预检+二次确认+操作留痕”，别让“一键诊断”变成“一键锁喉”。固件升级断电/中断：一台西门子S7-1500控制的曼罗兰四色机，在升级V2.8.3固件时遭遇厂区电压波动，升级进程卡在92% → CPU进入Bootloader保护态，拒绝任何用户程序加载，只亮红灯+闪烁“Firmware Corrupted”。
⚠️ 危险操作警告：此时绝不能强行断电重刷！需用专用CF卡+固件恢复包+STO安全使能钥匙，按西门子官方手册Step-by-Step操作——否则，可能从“锁机”升级为“变砖”。隐蔽型网络攻击痕迹：去年我们协助华东某大型印刷集团溯源一起批量锁机事件，发现攻击者并未篡改程序，而是利用老旧WinCC漏洞，在HMI中植入轻量级脚本，定时向PLC写入非法DB值（如将“允许启动”标志位强制置0），表面无报警，实则持续软锁。
🔐 速捷防护建议：给HMI加个“操作行为白名单”——只允许可信IP访问工程口；给PLC加个“写入审计日志”——哪怕只是记下“谁、何时、改了哪个地址”。
💡 外部诱因排查铁律：
> “断网先试机，抓包再定性，固件查校验，日志翻三天。”
> 别急着打补丁，先还原“锁前最后一分钟”发生了什么——那才是线索真正的起点。
📌 小结一下：四色印刷机“被锁了”，从来不是单一故障，而是一场多线程协同演出。
硬件在守门，软件在验票，网络在递暗号——而我们的任务，是当那个既懂电路图、又会读ST语言、还能看懂Wireshark抓包的“工业侦探”。
下章预告 → 【2. 应急响应与合规解锁流程】：
当你已经确认是“谁锁的”，接下来要问的是：我能合法、安全、快速地把它“请出来”吗？
（答案是：能。但得按ISO 12647-2翻页，还得避开GDPR雷区——别担心，我们连报告模板都给你备好了。）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成服务10000+案例
（不是所有锁，都叫“故障”；但所有锁，我们都解过。真的。）
【解锁事件报告｜速捷工控·编号：SJ-2024-PRINT-0872】
■ 设备信息：高宝Rapida 106四色胶印机｜序列号：KBA-106-2023-XXXXX｜所属产线：烟标B线
■ 锁机时间：2024-04-05 07:22:18（PLC系统时钟）
■ 触发原因：安全继电器PNOZ X1通道B反馈延迟＞15ms（日志ID：SEC-ALERT-20240405-003）
■ 处置路径：L1本地复位（完成）→ L2密钥恢复（未启用）→ L3厂商支持（未启用）
■ 验证方式：① 全轴点动测试 ✔ ② 套准精度抽检（Δ≤0.03mm） ✔ ③ 连续空转30分钟无告警 ✔
■ 责任人：速捷工程师 林工（持证编号：FZ-PLC-SAFETY-2022-089）｜客户见证：张工（恒安纸业设备部）
■ 报告生成：2024-04-05 08:15:02｜电子签章：✅｜原始日志哈希值：SHA256: a1b2c3...f8g9
（不是给锁换把钥匙，而是让锁——忘了自己长什么样）
各位刚合上《应急响应手册》、正端着保温杯琢磨“下次还能不能这么快”的兄弟：恭喜，您已顺利通过“急救科”考核。现在，请把听诊器摘下来，换上一副带AR显示的智能眼镜——我们要进的是产线免疫科。
在速捷工控内部有个不正式但很准的段子：
> “修PLC的，三年成手；调参数的，五年入行；
> 能让人家设备三年不锁一次的——我们管他叫‘印钞机风水师’。”
别笑。真有。去年泉州一家做高端画册的印刷厂，自打上了我们定制的“防锁三件套”，连车间阿姨扫地时碰到急停按钮都习惯性先看一眼安全继电器灯——不是怕罚钱，是怕“打破零锁机纪录”。
为什么？因为真正的高手，早就不在故障发生后跑，而是在它动念头前，就悄悄把它劝回了家。
3.1 设备层加固：加装物理钥匙开关冗余、联锁电路双回路设计、关键参数写保护策略
硬件不撒谎，但得让它学会“多想一步”。
很多客户说：“我们这台四色机，PLC程序加密、HMI设了三级密码、连U盘口都焊死了……怎么还是被锁？”
我们反问一句：“那急停按钮旁边那个小红蘑菇头，拧开盖子后，底下接的是单根线，还是双通道冗余回路？”
——沉默三秒后，通常听见一声叹气。
🔒 设备层防锁，不是堆功能，是补逻辑断点。 就像给门装锁，不能只信锁芯，还得查门框有没有被虫蛀空。
✅ 速捷“防锁基建包”实操三板斧：
▶ 物理钥匙开关冗余｜给“复位权”上把实体锁
- 在电柜主操作面板加装双钥匙机械开关（非电子式！），一钥由班组长保管，一钥封存于设备档案袋（随设备移交）；
- 开关串联在安全回路启动使能端，无双钥同时插入并旋转，PLC拒绝执行任何“Clear Fault”指令；
- 优势：绕过软件权限漏洞、防误触、防新人乱按——去年漳州某厂因实习生连按7次HMI“强制复位”，触发PLC看门狗死锁，装此开关后，再没发生过类似事件。
💡 冷知识：这开关我们用的是德国SCHURTER原厂件，IP67防护+10万次机械寿命——比多数操作员的工龄还长。
▶ 联锁电路双回路设计｜让安全信号“说双语”
- 放弃传统“一根线走天下”的急停/安全门回路，改用ISO 13849-1 Cat.3架构：两路独立传感器+双通道安全继电器（如Pilz PNOZmulti2），互校验信号一致性；
- 任一通道异常（如光栅受潮漂移、接线氧化），系统不直接锁机，而是进入降级运行模式（如：飞达降速50%、收纸台禁止自动堆垛），留出排查窗口；
- 数据说话：某烟标厂改造后，安全相关报警下降82%，其中93%为“可恢复预警”，而非“硬性锁机”。
🔧 顺手帮您埋个伏笔：双回路布线时，我们坚持“不同槽、不同管、不同色标”，连扎带都用红蓝双色——不是矫情，是方便您三年后自己查线不抓瞎。
▶ 关键参数写保护策略｜给PLC里的“命脉数据”上道保险
- 不是所有DB块都该被随便改。我们帮客户梳理出核心工艺参数区（如墨辊转速基准值、橡皮布张力阈值、套准补偿偏移量），在S7-1500/300等平台启用“Write Protection via Memory Card Key”机制；
- 即便管理员登录，修改这些DB块也需输入动态密钥（由速捷云平台按日生成，短信+企业微信双通道推送）；
- 更狠一招：对关键字（如
DB100.DBX2.0——这是某机型的“压纸吹风启停总开关”）绑定变更审计钩子，每次写入自动触发日志+邮件告警+HMI弹窗二次确认。
🛡️ 效果实测：某包装厂曾因供应商调试员误改墨量参数导致整批药盒色差超标，启用该策略后，同类误操作归零。
3.2 管理层优化：操作员分级权限动态管控系统、锁机预警阈值配置、定期密钥轮换机制
人会犯错，但系统可以提醒他“再想想”。
PLC不会撒谎，但人会手滑。HMI不会记仇，但操作员可能记错密码。
所以，我们不指望人不犯错，而是让系统变成那个“坐在你肩膀上轻声提醒”的老技工。
✅ 速捷“人机协同防锁协议”三大支柱：
▶ 操作员分级权限动态管控系统｜谁该碰哪块屏，系统说了算
- 告别“一个账号走天下”。我们在HMI+SCADA层部署基于角色的动态权限引擎（RBAC+ABAC混合模型）：
- 学徒工：仅开放“启动/暂停/清废料”三键；
- 主操员：可调墨量、设套准，但不可修改安全参数、不可导出程序；
- 工程师账号：需人脸识别+USB-Key双重认证，且每次登录自动触发屏幕水印（含姓名+时间+IP）；
- 更绝的是——权限随班次自动切换。夜班模式下，自动禁用“配方下载”功能（防疲劳误操作）；节假日模式，锁定所有“固件升级”入口。
📊 数据反馈：接入该系统的12家印刷厂，9个月内因误操作导致的锁机事件下降76%。
▶ 锁机预警阈值配置｜让机器学会“咳嗽前先清嗓”
- 我们不等它锁，而是在它想锁之前，先给它装个“健康手环”：
- 连续3次错误登录 → 触发HMI弹窗：“检测到非常规访问，是否联系班组长？[是]/[否]”；
- 安全回路响应延迟＞12ms（正常值≤8ms）→ 启动“亚健康模式”：降低最高速度、增加点检频次、向MES推送预警工单；
- PLC内部温度＞72℃持续5分钟 → 自动激活散热风扇+向设备管家APP推送“热应力风险”报告。
🔔 真实场景：厦门某厂一台海德堡CD102，正是靠这个“亚健康模式”提前3天发现编码器供电模块老化，在真正锁机前完成了更换——产线零停机。
▶ 定期密钥轮换机制｜密码不是护身符，是保质期食品
- 所有加密密钥（PLC程序密钥、HMI工程文件密钥、远程维护Token）实行强制生命周期管理：
- 基础密钥：90天自动过期，到期前7天短信提醒；
- 管理员密钥：绑定生物特征（指纹/人脸），离岗即失效；
- 临时密钥（如调试用）：单次有效+2小时时效+仅限指定IP段使用；
- 密钥全部由速捷本地化密钥管理服务（KMS） 统一生成与分发，不经过公网、不落盘、不存日志——符合等保2.0“密钥全生命周期管控”要求。
🔐 小贴士：我们连密钥生成算法都给您留了后门——支持国密SM4，也兼容西门子S7协议原生AES，您想用哪个，我们现场编译。
3.3 生态协同：印刷厂MES系统与印刷机IoT模块联动，实现锁机风险AI预测
当机器开始预感自己要生病，它就会自己去挂号。
最后一层防锁，不在柜子里，不在屏幕上，而在数据流里。
我们把四色印刷机当成一个会呼吸、会出汗、会心跳的“工业生命体”，而MES，就是它的家庭医生+健康档案馆+医保结算中心。
✅ 速捷“AI防锁神经中枢”实战逻辑：
▶ 多源异构数据融合｜不只是“温度高了”，而是“温度高+振动异常+通信延迟同步上升”
- 实时采集维度包括：
✅ 机械层：滚筒轴承振动频谱（加速度传感器）、墨辊表面温度（红外热像）、气泵压力波动率；
✅ 电气层：PLC扫描周期抖动值、伺服驱动器母线电压纹波、安全继电器反馈延迟；
✅ 网络层：OPC UA通信超时次数、MQTT消息丢包率、HMI画面刷新卡顿帧数； - 所有数据统一打上时间戳+设备ID+工艺阶段标签（如“合版中”、“洗车后”、“换纸前”），喂给边缘侧轻量化LSTM模型。
▶ 锁机风险概率化输出｜不是“会坏”，而是“未来72小时锁机概率68.3%”
- 模型不报故障，只报风险熵值（Risk Entropy Index, REI）：
- REI＜30：绿色，正常；
- 30≤REI＜60：黄色，建议安排点检；
- 60≤REI＜85：橙色，锁定非关键功能，推送维修工单；
- REI≥85：红色，自动触发“预锁机协议”——暂停自动套准、限制最高速度、弹出“请立即联系速捷工程师”全屏提示。
📈 案例说话：莆田某书刊厂上线后，首月成功预测3次潜在锁机（含1次编码器信号衰减、2次安全光栅误触发），平均提前干预时间达17.6小时。
▶ MES-IoT闭环联动｜让预防动作，自动长出腿来
- 当REI预警触发，系统自动：
① 在MES工单池生成“高优先级预防性维护”任务，指派给指定工程师；
② 同步调取该设备近30天维修记录、备件更换台账、同型号设备故障热力图；
③ 向仓库WMS系统申请对应备件（如“PNOZ X1安全继电器×2”），并规划最优领用路径；
④ 向班组长手机推送图文版处置指引（含视频微课+接线图二维码）。
🤖 技术底牌：这套系统跑在客户本地服务器，不上传原始数据——我们只传REI值和处置建议。您的工艺数据，永远留在您的厂房里。
📌 最后，送您一句速捷防锁心法：
> “锁，是机器的自我保护；
> 不锁，才是我们的职业信仰。
> ——我们不卖‘更快的钥匙’，我们帮您把锁，换成一道会思考的门。”
下章预告 → 【4. 行业特需适配指南：烟标/药包/高端画册印刷机的防锁黄金参数】
（同样是四色机，印烟标要防静电锁，印药包要防洁净锁，印画册要防色差锁——参数不是抄来的，是熬着夜、守着机、测着色差调出来的。）
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商
（成立于2017年12月，总部福建晋江，服务煤炭、冶金、印刷、纺织等20+行业，累计解决锁机事件10000+例｜解得快，更要防得住。）
