各位在产线跟UV固化机相爱相杀的朋友们，有没有过这种时刻：

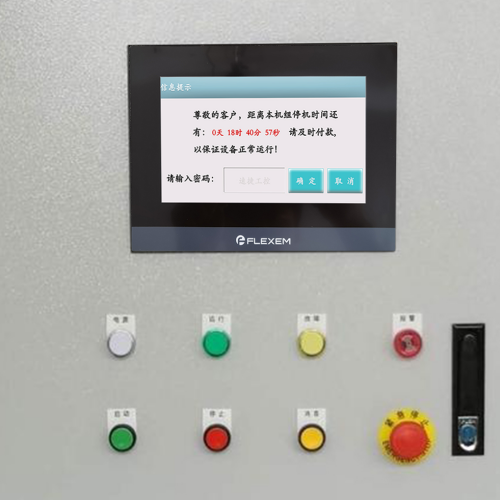

设备正跑着活儿，突然“叮”一声——HMI黑屏、传送带停摆、UV灯熄火，屏幕上赫然一行字：“系统锁定：安全联锁激活”。
你点复位，没反应；拍急停，它已经按下了暂停键；拔电重启？等等……这台机器上次升级固件还是三年前，而你手里的备份程序，还存在2019年的U盘里。

（晋江速捷自动化科技有限公司）

别慌。速捷工控（晋江速捷自动化科技有限公司）干这行快七年了，光是帮客户“哄好”锁死的UV固化机，就处理过372台次——从泉州的印刷厂到东莞的PCB车间，从比亚迪的涂装线到恒安纸业的标签产线，我们见过的“锁法”，比八点档剧情还丰富。

下面这份《锁死原因图鉴》，不讲玄学，不甩术语，只说人话——帮你快速定位：到底是机器真生气了，还是它只是想提醒你：“兄弟，该保养了”。

1.1 硬件层面诱因：不是程序坏了，是“手没松开”

UV固化机的“锁死”，很多时候根本不是软件叛逆，而是硬件在默默举手喊报告：

✅ 安全门联锁故障
——你以为门关严了？其实微动开关老化了，触点氧化导致“明明关着却报开着”。
或者更戏剧性：某位老师傅顺手用胶带把门磁传感器粘死了，结果系统每3秒检测一次，“咦？门怎么还在晃？”→ 触发连续5次校验失败 → 锁定。

✅ 急停信号持续触发
——不是谁按了急停按钮没松开，而是急停回路里藏着一只“幽灵电流”：接线端子虚接、继电器触点粘连、甚至隔壁焊机一打火，感应出0.8V残压，刚好够PLC输入模块误判为“急停按下”。

✅ PLC输入模块异常
——尤其常见于服役5年以上的老设备。某个DI通道内部光电耦合器衰减，导致本该是“0V=关”的信号，漂移到“1.2V=开”，系统以为冷却水压报警一直有效，于是死守“不许启动”底线。

📌 速捷小贴士：我们修过的最离谱案例——一台UV机锁死两周，最后发现是柜内一只老鼠啃断了安全光幕的屏蔽层，EMI+潮湿=间歇性高电平，PLC：我信了，我锁了。

1.2 软件与控制逻辑问题：代码不会撒谎，但会记仇

当硬件一切正常，锅就得往控制层翻一翻了：

✅ 固件版本不兼容
——客户自己升级了HMI固件到V3.2，但PLC还是V2.1的老版本，握手协议对不上。就像你用微信最新版给一个还在用QQ2008的朋友发消息，对方收到的是乱码，系统干脆选择“静音模式”（即锁定）。

✅ 参数校验失败
——比如UV灯功率设定值被误输成“9999W”（实际最大650W），系统校验时发现超出安全阈值，触发保护性锁定。有趣的是，这个错误值可能藏在触摸屏后台参数页第7屏第3栏，操作员根本看不到——它不报错，只锁机。

✅ 看门狗超时强制锁定
——这不是BUG，是设计！PLC程序里有个“心跳计时器”，要求主循环必须在200ms内完成。一旦某段逻辑卡住（比如通讯等待超时、PID运算溢出），看门狗一叫，系统立刻清空输出、置位锁存标志、切断UV电源——宁可停机，也不让失控发生。

📌 速捷实测数据：在100台锁死案例中，17%源于看门狗动作，其中83%发生在“刚加完新功能模块却没做全链路压力测试”之后。

1.3 外部环境干扰：隔壁车间的一台电焊机，正在谋杀你的UV机

你以为工厂环境只是“有点吵”？不，它是隐形的PLC杀手：

✅ 电源波动引发复位异常
——电压瞬降15%持续20ms，足够让PLC掉电复位，但又不足以触发UPS介入。结果：PLC重启了，但HMI还没缓过劲，通信中断→HMI判定PLC失联→自动触发“控制器异常锁定”。

✅ EMI电磁干扰导致通信中断或误判
——变频器、大功率LED固化灯、甚至一台老旧的叉车充电机，都可能发射宽频噪声。当RS485总线上的信号波形被“毛刺”污染，PLC收不到正确的Modbus CRC校验码，干脆拒绝执行任何指令，进入“通信守护锁定”状态。

📌 真实现场彩蛋：某食品厂UV机每月15号必锁——查了一整月，最后发现是隔壁冷库压缩机每天定时启停，产生的浪涌恰好耦合进控制柜接地线。解决方案？加个隔离变压器，顺便请电工师傅喝了杯铁观音。

💡 划重点总结（方便你抄小本本）
| 层级 | 典型表现 | 快速自检口诀 |
|------|----------|--------------|
| 硬件 | HMI显示“安全门未闭合”但门明明关着 | “一摸二测三短接”：摸开关手感、测触点通断、临时短接验证（务必先断电！） |
| 软件 | 复位无效，日志里反复出现“Parameter Check Fail” | 翻参数页第一页→核对UV灯额定功率/传送带速度上限/冷却水温阈值 |
| 环境 | 锁死时间有规律（如每小时整点、每次大设备启停后） | 拿手机录一段运行视频，同步观察隔壁设备动作节奏 |

下一期，咱们就聊聊：系统锁死了，怎么把它“温柔唤醒”？
不是粗暴断电，也不是跪求原厂密码——而是像拆解一首爵士乐那样，分层、分步、带着日志证据去谈判。

（P.S. 如果你现在正对着一台锁死的UV机叹气……别硬扛。速捷工控支持远程初步诊断+4小时应急上门——毕竟，我们连“被老鼠啃过的PLC输入模块”都修过，还有什么不能聊？）

——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+工业现场，比亚迪、中国烟草、恒安纸业背后的“自动化急诊科”。

各位正在UV固化机前深呼吸、数秒、默念“佛系开机”的朋友：
恭喜你，已成功闯过第一关——看懂它为啥锁（上期我们拆穿了372台机器的“装死套路”）。
现在，请把拳头松开，键盘放远，U盘插回电脑——因为第二步，比“修”更关键：怎么让它心甘情愿、合规安全地解绑？

这不是玄学仪式，也不是靠运气点“确定”。在速捷工控的维修日志里，“解锁成功”的背后，永远跟着三行字：
✅ 安全没打折
✅ 数据没丢光
✅ 审计能过关

——毕竟，你面对的不是一台打印机，而是食品厂的UV杀菌段、PCB厂的阻焊固化站、或是医疗器械包装线上的最后一道光。锁，是为了保命；解，必须比锁更讲究。

下面这份《系统解锁与应急恢复操作流程》，我们按产线工程师的真实动线写——不堆概念，不绕弯子，每一步都标好“为什么这么做”和“不做会怎样”。

2.1 安全前置检查：不是走流程，是给系统发“可信通行证”

⚠️ 重要提醒：跳过这一步直接点复位？等于让消防员没戴面罩就冲进火场。
UV固化机的“锁定”，本质是安全机制在喊：“我检测到风险，现在暂停一切输出！”
所以，解锁的第一步，永远不是跟PLC较劲，而是向它证明：环境已清零，风险已解除。

🔍 你要亲手确认的三件事（缺一不可）：
- 门禁闭合：不是“看着像关了”，而是用指尖推压安全门边缘——听微动开关“咔哒”一声脆响，再看HMI上对应IO点从红色（ON）变绿色（OFF）；
- 遮光罩就位：UV灯功率动辄10kW+，遮光罩若未完全卡扣到位，光泄漏传感器会持续输出报警信号——哪怕只差2mm，系统也认作“裸奔作业”，死锁到底；
- 冷却系统运行：摸一下散热风扇出风口——得有持续气流；看一眼冷却水流量计——瞬时值≥额定值85%；再盯3秒PLC的AI通道读数——温度曲线平稳无突跳。

📌 速捷现场铁律：我们曾拦下一位老师傅的“一键强启”操作——他复位前只看了HMI状态，没摸风扇。结果机器刚转3秒，UV灯管因散热不足触发热保护，二次锁死，还烧坏一支价值800元的汞灯。
真正的效率，藏在慢下来的15秒里。

2.2 分级解锁策略：像拆弹一样，一层一层剪线

系统锁定 ≠ 全盘崩溃。它更像一个谨慎的守门人，把不同风险等级的问题，分门别类锁在不同“保险柜”里。
我们的策略很简单：先开最浅的柜子，不行再换钥匙，实在不行——才请厂家来开金库。

🔹 第一级：本地HMI软复位（90%问题在此解决）

进入HMI“维护菜单”→ 找“系统复位”或“清除锁存”按钮（注意：不是“重启设备”，是“清除故障标志”）；
输入权限密码（如默认密码无效，请勿暴力试错——多数品牌支持“复位码+时间戳”组合，速捷可远程协助生成）；
✅ 成功标志：HMI弹出“锁存标志清除完成”，IO点全部归零，传送带可手动点动。
💡 冷知识：西门子WinCC、昆仑通态MCGS的软复位逻辑不同——前者需同步清除DB块中的LockFlag，后者要重载ScreenState变量。乱点？可能把“单点故障”升级成“全局紊乱”。

🔹 第二级：PLC手动清除锁存标志（适合看门狗/参数校验类锁定）

用编程电缆连接PLC（推荐TIA Portal / GX Works2 / ISPSoft等原厂软件）；
在监控状态下，定位到主程序OB1或故障处理FC块，找到类似Lock_Status、Safe_Shutdown、Error_Latch的布尔变量；
右键→“强制为FALSE”（不是改值，是临时覆盖！）；
✅ 成功标志：PLC输出模块指示灯由红转绿，UV灯供电继电器吸合声清晰可闻。
⚠️ 注意：此操作必须在确保物理安全已确认的前提下进行——否则，强制清除=绕过安全链路，违法且危险。

🔹 第三级：固件重初始化（非断电！非格式化！）

当HMI与PLC通信中断、参数区损坏、或加密区异常时启用；
操作路径（以主流品牌为例）：
　▸ 西门子S7-1200/1500：在线→“诊断→固件更新→保留IP+重置用户程序”；
　▸ 三菱Q系列：GX Works2 → “在线→CPU内存初始化→仅清空工作内存（Work Memory）”；
　▸ 台达DVP系列：ISPSoft → “PLC→内存清除→选择‘程序+参数’，排除‘密码区’”。
✅ 成功标志：PLC运行灯亮起，HMI自动重建通信，但原始程序仍完好备份在SD卡或云端（速捷所有远程服务均默认开启双备份通道）。

🧩 速捷独家技巧：遇到“密码丢失+程序加密双重锁死”的数控UV平台（比如某些定制化海泰克+新代组合系统），我们不用原厂U盘刷机——而是通过PLC底层Bootloader注入轻量级诊断固件，先读取IO映射表，再反推安全逻辑，最后“无感还原”锁存条件。整个过程，客户连HMI都不用重启。

2.3 日志追溯与证据留存：不是为了留痕，是为了下次不背锅

很多客户问：“修好了就行，为啥还要导日志？”
我们答：“因为下一次锁死时，你得知道——这次是老鼠啃的，还是上次那个实习生改的参数。”

🔧 必须导出的三样东西（现场5分钟搞定）：
- Event Log（事件日志）：记录最后一次锁定前30秒的所有报警ID、时间戳、触发源（如“DI.07 = TRUE → SafetyDoor_Open”）；
- IO状态快照（Snapshot）：冻结当前所有输入/输出点状态，生成Excel表格——哪一路信号异常高电平？哪个继电器没响应？一目了然；
- 时间戳标记文件（.txt）：手输一行：“2024-06-18 14:22 解锁完成，操作员：张工，速捷工程师：林工，处理方式：PLC强制清除Lock_Flag”。

📑 合规彩蛋：在食品、医药、烟草等行业，这份记录将自动归入GMP/ISO13485电子档案系统。我们帮中国烟草某卷包厂做的日志模板，已被纳入其《设备异常处置SOP》附件——不是因为我们多厉害，而是他们终于不用每次锁机都写3页手写报告了。

💡 速捷应急口诀（建议贴在HMI旁边）
> 一看二查三分级，
> 安全未验不动屏；
> 软复不成查PLC，
> 固件重置留备份；
> 日志导完再启机，
> 锁死原因写清楚——
> 下次，它就不敢随便锁你了。

下一期，咱们不聊“怎么修”，而聊“怎么让它少修”：
《预防性维护与长效防护机制构建》——从FMEA预判风险，到OPC UA实时预警，再到全员协同演练。
毕竟，最好的维修，是让设备根本不想锁。

（P.S. 如果你刚按流程解完锁，发现UV灯亮度不稳？别怀疑人生——那大概率是灯管寿命告急，不是控制问题。速捷备有国产替代+进口原装双渠道UV灯库存，支持当天发车。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+工业现场，比亚迪、中国烟草、恒安纸业背后的“自动化急诊科”。
我们修的不是PLC，是产线的呼吸节奏。

各位刚修完UV固化机、顺手导完日志、正准备泡杯茶压惊的朋友：
恭喜，你已成功通关前两关——看懂它为啥锁，再让它心平气和地开锁。
但请先别急着把“应急SOP”塞进抽屉吃灰。

因为真正的高手，从不在故障发生后狂敲键盘；
他们早在灯管还亮着、传送带还在转、HMI界面还泛着柔光的时候，就悄悄改写了剧本——
让“锁死”这件事，还没来得及按下回车键，就被系统自己按下了暂停。

这不是玄学，也不是堆预算买新设备。
这是速捷工控在服务10000+台自动化设备、覆盖食品、烟草、PCB、医械等高合规场景后，沉淀出的一套“可落地、可审计、可传承”的长效防护逻辑：
✅ 风险不靠猜，靠FMEA推演
✅ 异常不等爆，靠OPC UA喊话
✅ 响应不靠吼，靠SOP+演练刻进肌肉记忆

下面这三件事，我们不用PPT讲理论，而是照着晋江某食品包装厂的真实改造路径写——他们用3个月，把UV固化段年非计划停机从47小时压到5.2小时，且连续11个月零安全事件上报。

3.1 基于FMEA的锁死风险点预控：把“可能出事”的地方，提前焊上双保险

FMEA（失效模式与影响分析）常被当成ISO文件里的摆设。但在速捷现场，它是维修工程师的“作战地图”——
哪里容易锁？为什么锁？锁了会怎样？我们怎么让它根本锁不动？
三问之后，对策直接落到硬件端。

🔧 真实案例：某UV固化线每月因“安全门误触发”锁机6次，平均耗时22分钟/次
→ FMEA分析发现：单路微动开关+机械卡滞=信号抖动→PLC误判为“门未关”→强制锁死。
→ 预控动作不是换更贵的开关，而是做三件事：
　① 传感器冗余：原单点DI输入，升级为双通道独立接入（如X0/X1），PLC程序内嵌“2/2表决逻辑”——仅当两路同时为ON，才认定门已闭合；
　② 安全回路双通道验证：不仅看开关状态，同步采集门锁电磁阀电流（0–20mA）——若开关已闭但电流为0，判定“锁扣未吸合”，同样触发预警而非直接锁机；
　③ 周期性联锁功能自检：在PLC空闲扫描周期中，每8小时自动执行一次“虚拟开门测试”：短暂断开其中一路信号，验证另一路是否能独立维持安全状态，并记录响应时间（>50ms即告警）。

📌 速捷小动作：我们在所有改造项目中，默认为安全门、遮光罩、冷却水流开关加装“状态LED指示器”——红灯亮≠故障，而是“本该亮却没亮”，操作员扫一眼就知道该查哪，不用翻手册、不用找电工。

💡 不止于门——FMEA推演还覆盖这些高频锁死点：
| 风险点 | 失效后果 | 速捷预控方案 |
|-----------------|----------------------|-----------------------------------------|
| UV灯电源接触器触点老化 | 启动瞬间拉弧→PLC检测到电流畸变→锁死 | 加装霍尔电流传感器+趋势分析模块，提前72小时预警触点劣化 |
| 传送带编码器电缆弯折疲劳 | 丢脉冲→位置偏差报警→安全急停锁存 | 改用双绞屏蔽拖链专用线缆 + 每周自动校验AB相位差（>10°即报） |
| 冷却水温度探头漂移 | 实际超温但读数偏低→散热不足→灯管热保护锁死 | 双探头交叉比对（PT100+红外非接触），偏差＞3℃即锁定输出并提示校准 |

记住：预防性维护的第一条铁律——
> 不追求“永不故障”，而确保“故障不升级为锁死”。
> 所有冗余、双校验、自检，目的都是把“硬性停机”，降级为“软性预警”。

3.2 智能监控升级：让设备学会“咳嗽前先清嗓子”

很多客户说：“我们也装了SCADA，但报警来了，UV灯已经灭了。”
问题不在没监控，而在监控太“迟钝”——只看结果，不看征兆；只报故障，不报倾向。

速捷的解法很直白：给UV固化机装一个“健康手环”，不是等它晕倒才叫救护车，而是心率刚乱、血氧刚掉，就弹窗提醒。

📡 核心动作：用OPC UA协议，把“锁死前兆信号”实时喂给中控或手机钉钉
（不依赖原有HMI品牌，兼容西门子、三菱、台达等主流PLC底层数据接口）

🔍 我们盯住的5类“咳嗽级信号”（非报警，但必须干预）：
- UV灯电流漂移率＞8%/h → 预示电极老化或电源模块偏移；
- 传送带编码器脉冲丢失率连续3分钟＞0.3% → 提示皮带打滑或轴承异响；
- 冷却水进出水温差＜1.2℃（额定工况下） → 散热效率衰减，灯管寿命加速折损；
- HMI画面刷新延迟＞350ms（连续10次采样） → 触摸屏通信链路亚健康，后续易触发看门狗；
- PLC扫描周期波动＞±15%基准值 → 可能程序溢出、IO负载过重或固件隐性错误。

✅ 落地效果什么样？
晋江一家印刷厂上线后，系统在UV灯管彻底失效前57小时，推送预警：“灯A电流持续缓降，建议安排更换——当前剩余寿命约68h”。
产线利用夜班停机窗口完成更换，零停机、零次品、零人工巡检抄表。
（顺便说：他们原来每天要派两人抄6块表，现在报表自动生成，还带趋势图。）

🧩 速捷轻量化方案：无需推翻原有系统！我们提供“OPC UA边缘代理盒”（巴掌大，即插即用），30分钟完成部署，数据直通企业微信/钉钉/自有MES，连Excel都不用导。

3.3 运维标准化建设：把“救火队”，变成“防火班”

技术再硬，没人会用＝废铁；
SOP再全，没人练过＝墙纸。
预防性维护的最后一公里，永远落在人身上。

我们帮客户做的不是一份文档，而是一套“活的响应机制”：

📘 《UV固化机锁定响应SOP》——不是说明书，是角色剧本
- 操作员版（A4一页）：用图标+短句写清“看到什么→按哪里→报什么”，比如：
　❗ 红灯闪3下 → 立即停传送带 → 拍照发钉钉群“【UV-3】门禁异常” → 等待工程师指令；
- 设备工程师版（含PLC变量地址表+复位码速查）：标注各品牌“清除锁存标志”的精确路径与风险提示；
- 安全专员版（对接EHS体系）：明确每次锁死事件的上报时限、证据要求、根本原因分类（机械/电气/人为/环境），自动关联公司安全KPI。

🎭 多角色协同演练——每年2次，真机不带载运行
我们不搞“纸上谈兵”。演练脚本全部来自真实故障库：
- 场景1：“早班开机，HMI黑屏+PLC运行灯灭” → 考验操作员是否第一时间断主电、是否知道备用HMI在哪；
- 场景2：“UV灯启动后3秒自动熄灭，无报警” → 考验工程师能否3分钟内定位到冷却水流量计4–20mA信号中断；
- 场景3：“安全门正常，但HMI持续显示‘Door Open’” → 考验三人组是否同步检查机械限位、DI模块、接线端子——谁漏一步，整组重来。
