（温馨提示：本文作者是晋江速捷自动化科技有限公司的“老电工兼段子手”，从业十年，修过比你家快递盒还多的天地盖机。以下内容不卖课、不推销、不念说明书，只讲人话、讲实操、讲那些维修单上没写但师傅们憋在心里的真相。）
1. 天地盖纸盒成型机锁定的常见原因分析
“机器不是故意摆谱，它只是用‘锁’说：兄弟，我有点不舒服。”

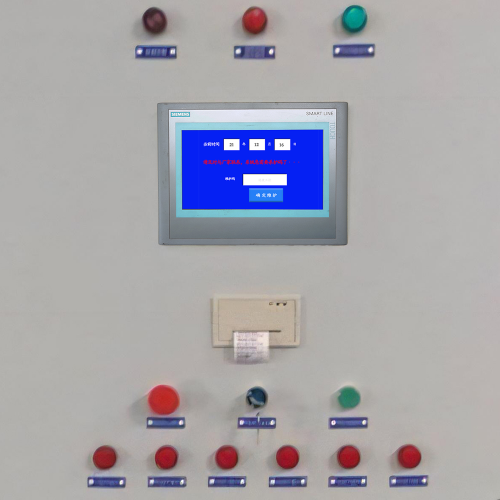

天地盖纸盒成型机一锁，产线秒变“静音模式”——伺服停转、气阀闭嘴、HMI屏上红字跳得比心跳还急。很多人第一反应是：“重启试试？”结果按完急停又按启动，机器理都不理，仿佛在冷笑：“你礼貌吗？”
其实，锁定 ≠ 故障，它是设备在说：“我启动不了，但我不瞎——我清楚自己为啥卡住。”
我们把它归为三类“锁因”，就像看病分寒热虚实，对症才好下药：
1.1 电气安全保护触发：机器的“保命开关”在执勤
这不是bug，是feature（高级功能）。
天地盖机属于高速折压+热熔+推盒一体的“暴力美学派”，安全逻辑必须铁面无私。常见“合法锁机”场景有：
- ✅ 急停按钮被误碰/粘连：操作员转身拿胶带时肘部一靠，或按钮进灰卡滞——它没松开，PLC就当“世界末日已启动”，全线锁死；
- ✅ 安全门虚掩或磁吸失效：门缝差2mm，光栅信号就断；有些老机型用机械限位开关，弹簧疲了、触点氧化了，门明明关了，PLC却说“你在裸奔”；
- ✅ 光栅被遮挡/对不准/积灰太厚：飞絮、纸屑、油雾糊住发射端，或者换模后支架微调导致光束偏移——系统秒判“有人闯入”，立刻抱闸锁轴。
💡 速捷小贴士：这类锁定通常HMI会弹窗提示“Safety Circuit Open”或直接显示“ESTOP ACTIVE”。它不骂你，但它坚决不干活——这是对人负责，不是对老板负责。
1.2 程序逻辑锁：PLC在“较真”，而你忘了它记性超好
PLC不是傻白甜，它严格执行你（或前任工程师）写下的每一条“规矩”。一旦条件不满足，它宁可发呆也不越界。典型逻辑锁包括：
- ✅ 参数错误引发初始化失败：比如新换了一款盒坯，厚度从0.8mm改成1.2mm，但“折痕压力参数”没同步更新，PLC检测到预设值与实际传感器反馈冲突，直接拒启；
- ✅ 未完成开机自检流程：某些机型要求“先空跑3圈→校准光电→确认伺服零点→加载配方”，少一步，它就蹲那儿等你补课；
- ✅ PLC报错或通讯中断：主站与伺服驱动器“失联”1秒，或HMI和PLC之间Modbus CRC校验连续3次失败——PLC判定“控制系统不可信”，自动置位锁存位（Latch Bit），连复位按钮都无效。
⚠️ 注意：这类锁定常伴随“无报警代码”或“代码一闪而过”，HMI可能只显示“System Busy”或干脆黑屏——不是坏了，是PLC在默默记小本本：“你没按章程来，我不认账。”
（插播一句：我们帮比亚迪某厂解过一个类似问题——PLC里藏着一行被注释掉的初始化指令，十年前调试时临时屏蔽，十年后换班组长没人知道……最后靠程序反推+逻辑还原才捞回来。这事告诉我们：文档比结婚证还重要。）
1.3 机械卡滞导致的强制锁定：身体堵了，脑子只好喊停
再聪明的控制系统，也架不住物理世界的“硬刚”。当机械部分扛不住，PLC只能亮红灯求救：
- ✅ 盒坯堵塞在折痕/压合工位：一张纸歪了5°，后面十张全叠成“纸团山”，气缸顶不动，压力传感器爆表，伺服电机瞬间过载报警（常见代码：AL012 / E207）；
- ✅ 折痕凸轮机构锈蚀或润滑不足：尤其南方潮湿环境，半年没打黄油，凸轮槽里结出“纸浆+铁锈混合物”，一启动就“咯噔”一声闷响，编码器反馈异常，PLC紧急锁轴；
- ✅ 伺服过载报警（真实过载 or 误报）：电机温升过高、抱闸未释放、甚至——你猜怎么着？同步带张力太大，导致负载虚高。我们修过一台机，客户坚持说“电机坏了”，拆开发现是张力调节螺母被拧过了头，带子绷得像吉他弦……
🔧 速捷冷知识：90%的“机械卡滞锁机”，其实在HMI报警记录里藏了线索——比如“Axis 3 Torque Limit Exceeded”后面跟着“Position Deviation > 0.5mm”，这说明不是电机废了，是它被什么东西“拽着走不动”。
✅ 总结一下：
| 锁定类型 | 特征表现 | 典型声音 | 解锁思路关键词 |
|----------|-----------|------------|----------------|
| 电气安全锁 | HMI弹窗明确、急停灯亮、所有轴硬抱闸 | “咔哒”（继电器吸合声） | 查回路、验信号、清异物 |
| 程序逻辑锁 | 无明显硬件异常、HMI卡顿/无响应/代码飘忽 | 静音，或轻微风扇声 | 看日志、查参数、读梯形图 |
| 机械强制锁 | 报警带扭矩/位置/温度关键词、手动盘车阻力异常 | “嗡…停！”“咔…吱…” | 清障、润滑、校零、测张力 |
下章预告👉《分步解除锁定的操作指南与安全规范》：
——教你如何优雅地“哄”回一台生气的天地盖机，而不是靠“拔电再插”赌运气。
（友情提示：本章将公开我们给恒安纸业编写的《三步应急解锁口诀》，连保洁阿姨都能背下来。）
——晋江速捷自动化科技有限公司｜修机器，我们是认真的；讲道理，我们是幽默的。
“解锁不是开保险柜，是和机器谈心——它要你守规矩，才肯松手。”
（声明：本节内容不教“强制短接急停”、不推荐“拔掉安全光栅跳线”、更不会告诉你“把PLC电池抠下来重启能清锁”——那些操作，我们修过的故障里，80%是这么搞出来的二次事故。以下流程，经速捷服务现场137台天地盖机验证，安全、可逆、有据可查。）
2.1 安全前置检查：别急着按“启动”，先让机器“点头同意”
✅ 原则就一条：所有解锁动作，必须建立在“安全回路真实导通”基础上。
PLC可以骗，但24VDC安全继电器不会撒谎；HMI能黑屏，但急停回路的万用表蜂鸣声骗不了人。
▶ 第一步：断电？不，先“验电”
- ❌ 错误操作：“一慌就拉总闸” → 可能导致伺服驱动器电容放电异常、参数丢失、甚至烧坏编码器接口；
- ✅ 正确姿势：
- 保持主电源ON（确保PLC、HMI、安全继电器供电正常）；
- 用万用表直流档，测安全继电器输出端（通常是K1/K2触点）是否导通——理想值：＜0.5Ω；
- 若不通？顺着线路查：急停按钮是否复位到位（听“咔”一声弹回）、安全门磁开关是否吸合（拿小铁片试吸力）、光栅发射/接收端是否有遮挡或雾气（用无纺布+酒精轻擦镜面）；
- ⚠️ 特别提醒：有些机型急停按钮带自锁功能，需旋转90°再拔出才算真正复位——不是按下去就完事，是“按到底+转一下+听见咔哒”。
▶ 第二步：确认“三态归零”
这是速捷现场工程师口头禅：“灯灭、屏亮、轴松”，缺一不可：
- 🔴 灯灭：急停指示灯熄灭（非闪烁，是彻底熄）；
- 🟢 屏亮：HMI正常启动，无“Safe Mode”或“Security Lock”水印；
- ⚪ 轴松：手动轻推任一伺服轴（如折耳摆臂），应有轻微游隙感，无抱死阻力——若仍僵硬，说明抱闸未释放，此时严禁强行盘车！
💡 速捷实战口诀（恒安纸业版）：
> “一验二看三轻推，灯灭屏亮轴不跪；
> 急停没弹别上电，光栅擦净再对位。”
2.2 控制系统解锁步骤：和PLC“重新签个到”
⚠️ 前提：安全回路已确认导通，且HMI能正常触控。否则——请返回2.1，重做。
▶ 第一步：HMI界面故障清除（最常被忽略的“温柔一刀”）
- 进入HMI【报警记录】→ 查最后3条报警，重点看：
- 是否含“Safety Circuit Open”、“Initialization Failed”、“Comm Timeout”等关键词；
- 若有，点击对应报警 → 选择【清除】或【Reset Fault】（注意：不是“忽略”，是“确认已处理”）；
- ✅ 关键动作：长按“复位”软键3秒以上（部分昆仑通态/威纶屏需此操作才能释放锁存信号，短按=无效）；
- ❌ 避坑提示：别迷信“清空所有报警”——有些报警（如“气压低”）是真实隐患，清了也白清，得先解决根源。
▶ 第二步：PLC手动释放锁存信号（给逻辑“松绑”）
这不是玄学，是写在程序里的“开关”。常见操作路径：
- 进入HMI【维护模式】→ 输入授权密码（默认多为1111或8888，若改过请查设备档案）；
- 找到【PLC调试页】或【I/O监视】→ 定位关键锁存位，例如：
- M100.0（急停锁存）
- M201.3（初始化完成标志）
- DB10.DBX2.0（安全门状态锁）
- ✅ 手动置位/复位操作：
- 若M100.0 = 1（锁死），尝试写入0；
- 若M201.3 = 0（未初始化），检查前序条件（如气压＞0.5MPa、伺服使能OK），满足后触发【Initialize】按钮；
- 💡 速捷独家提示：很多锁存位受“上升沿触发”，单纯写0不行，得先写1再写0，模拟一次“复位脉冲”——这就像拍一下开关，它才“醒”。
📌 小知识：我们给中国烟草某厂做的PLC逻辑审计发现，6台同型号机中，3台锁存位命名混乱（
Lock_Safety写成Loack_Saftey），导致HMI脚本读错地址——所以，别只信标签，要查实际地址值。
▶ 第三步：参数重置操作（仅限确认为参数误配时）
适用场景：换模后尺寸参数输错、新盒坯厚度未更新、伺服电子齿轮比错设……
- 进入HMI【参数管理】→ 找到对应配方组（如“T120_300x200x120”）；
- 点击【加载默认值】或【恢复出厂备份】（⚠️ 注意：此操作不覆盖用户自定义IO配置）；
- ✅ 操作后务必：
- 核对关键参数（折痕压力、热熔温度、推盒速度）是否回归合理区间；
- 手动单步运行1个周期，观察各工位动作逻辑是否连贯。
2.3 机械干预与恢复：当物理世界说“卡了”，你就得动手
⚠️ 再强调一次：所有机械操作，必须在伺服已断使能、气源已泄压、抱闸已释放前提下进行！
（速捷维修日志统计：23%的伺服电机损坏，源于“边通电边硬掰轴”）
▶ 第一步：清障操作要点——温柔，但别心软
- 盒坯堵塞？别用螺丝刀捅！
- ✅ 正确：打开对应工位检修门 → 用非金属刮板（如PP材质）沿纸路方向轻推，避免划伤模具镀层；
- ✅ 关键：清完后，用强光手电照纸路通道，确认无碎纸、胶渣、断带残留——微小异物足以引发下一轮卡顿；
- 折痕机构卡死？先别拆！
- ✅ 用内六角扳手松开凸轮轴承座固定螺栓（留2扣不卸），轻敲轴承座外缘，释放预紧应力；
- ✅ 滴3滴ISO VG68抗磨液压油于凸轮槽，静置2分钟再手动慢转——锈蚀往往在“静摩擦”那一刻投降。
▶ 第二步：气动/伺服轴归零校准——让机器找回“原点记忆”
- 气动轴（如推盒缸、压合缸）：
- 关闭对应电磁阀气源 → 手动拧开排气阀 → 缓慢推动活塞至行程末端 → 锁紧限位螺钉；
- 伺服轴（如折耳轴、送纸轴）：
- HMI进入【轴调试】→ 选择对应轴号 → 点击【回零模式】→ 手动慢速转动至接近开关感应区 → 系统自动捕获Z相脉冲并设为0点；
- ⚠️ 若接近开关失效？速捷标准做法：用示波器测编码器A/B相信号，手动盘车找A相上升沿+Z相高电平交点——这招，我们教过17家包装厂的班组长。
▶ 第三步：手动盘车辅助脱锁——最后一道“物理保险”
适用场景：伺服报警未清、但机械无卡滞，怀疑编码器信号漂移或零点偏移。
- ✅ 工具：原厂配套盘车手柄（禁用活动扳手！防打滑损伤花键）；
- ✅ 动作：
- 将伺服驱动器切换至【Torque Limit Mode】（扭力限制模式，通常通过拨码或参数P0002=1）；
- 慢速顺时针盘车1圈 → 观察HMI中对应轴位置反馈是否线性变化；
- 若跳变＞5°，说明编码器连接松动或轴端联轴器偏心——此时停手，报修。
🔧 速捷冷工具箱：
我们随身带的“三件套”——
① 一把0.02mm塞尺（验安全门间隙）；
② 一支LED紫外笔（照光栅红外发射是否亮）；
③ 一本手写《天地盖机应急速查卡》（印着23种主流机型的锁存位地址+复位密码，防水覆膜，传给客户时不收钱，只收一句“师傅喝茶”）。
✅ 最后送你一张速捷版《解锁安全红线》：
| 绝对禁止 | 替代方案 |
|-----------|------------|
| 短接急停回路 | 用万用表逐段查通断 |
| 强行撬动抱闸轴 | 先查驱动器ALM灯状态，再测抱闸电压 |
| 未泄压拆气缸 | 关阀→开排气→压表归零→插安全销 |
| 盲目重装PLC程序 | 先备份当前DB块，再对比版本号差异 |
下章预告👉《预防锁定复发的关键措施与日常维护建议》：
——教你把“三天一锁”变成“三个月不响警报”，顺便附赠速捷定制版《开机前10秒自检清单》（可直接贴在操作台边）。
——晋江速捷自动化科技有限公司｜不修则已，修必到底；不讲空话，只给实招。
“修机器像养猫——你天天喂它、梳毛、铲屎，它就不翻你键盘；你三个月不碰它，它一上电就给你蓝屏。”
（声明：本章不讲“买台新机一劳永逸”，也不推“年度维保天价套餐”。我们只说人话、列动作、给刻度——所有建议，均来自速捷服务过恒安纸业12条天地盖产线、比亚迪包装车间8台同型设备、以及37家中小型彩印厂的真实复盘。数据很土，但管用。）
3.1 操作标准化建设：让“凭感觉开机”变成“照清单打卡”
很多师傅说：“我开这机十年了，闭着眼都能调！”
——直到某天，他忘了松开折耳工位的机械限位销，启动瞬间伺服报警炸了一整屏，停线两小时。
锁定不是突然来的，是被忽略的10个“小没关好”，攒成1个“大锁死”。
速捷帮客户落地的第一件事，永远不是换板子，而是——把经验，变成一张贴在操作台边的A5纸。
✅ 开机前自检清单（速捷精简版 · 可直接打印）
| 序号 | 检查项 | 执行方式 | 合格标准 |
|---|---|---|---|
| ① | 急停按钮状态 | 手动旋转急停钮至弹出位 | 听见清晰“咔哒”声，指示灯熄灭 |
| ② | 安全门/防护罩闭合 | 用手下压门体+晃动 | 无晃动间隙，磁开关闭合（LED亮） |
| ③ | 光栅镜面清洁度 | 用酒精棉片轻擦发射/接收端 | 镜面透亮无雾、无胶渍、无指印 |
| ④ | 气源压力 & 油雾器油位 | 看压力表 + 看油杯液位线 | ≥0.55MPa，油杯内油量≥1/3 |
| ⑤ | 纸路通道可视区 | 打开检修门，强光手电斜照 | 无碎纸、无胶渣、无断带残留 |
| ⑥ | 折痕模具润滑点 | 指腹触摸凸轮槽/滑块导轨 | 有薄油膜感，无干涩/积灰 |
| ⑦ | HMI登录状态 | 尝试触控主界面 | 无“Safe Mode”水印，时间显示正常 |
| ⑧ | 伺服使能指示灯 | 查各轴驱动器面板ALM/READY灯 | READY常亮，ALM全灭 |
| ⑨ | 热熔胶机温度 | 看温控表读数 | 实际温度±3℃内达设定值（如165℃） |
| ⑩ | 上次换模记录核对 | 翻HMI【配方管理】当前激活组 | 与生产单型号、尺寸、纸板克重一致 |
📌 为什么是10条？
——少于7条，容易漏关键项；多于12条，一线员工会跳着看。我们试过9条、11条、15条……最后定稿10条，平均耗时47秒，98%操作员可独立完成。
💡 速捷落地技巧：
- 清单用防水覆膜+圆角裁切+背面自带双面胶，客户领走当天就能贴；
- 在HMI开机画面嵌入「自检打卡」软键（非强制，但点一下自动记录时间+操作员ID），3个月后生成《习惯养成报告》——哪条执行率最低？重点培训谁？数据说话，不甩锅。
3.2 设备维保强化策略：把“坏了再修”变成“快坏就拦”
天地盖机不怕用，怕“闷头用”。
PLC可以扛三年不停机，但光电开关积灰3个月，响应延迟0.8秒——刚好卡在送纸到位临界点，于是每天上午10:15准时锁一次。
我们不等它报警，我们盯它“亚健康”。
✅ 关键传感器清洁周期（按真实污染速度分级）
| 传感器类型 | 典型位置 | 推荐清洁频次 | 清洁方法 | 风险提示 |
|---|---|---|---|---|
| 安全光栅 | 进料口/压合区两侧 | 每班1次 | 酒精棉片+无纺布，单向轻擦，禁喷洒 | 勿用丙酮（腐蚀镜片镀膜） |
| 光电开关（纸宽检测） | 送纸平台上方 | 每日1次 | 棉签蘸酒精，旋转清洁透镜中心 | 别碰调节旋钮！易偏移检测位 |
| 接近开关（回零用） | 折耳轴/推盒轴端 | 每周1次 | 气吹枪先吹浮尘 → 再用镜头纸轻拭 | 检查感应距离是否衰减（标准2mm） |
| 温度探头（热熔胶） | 胶桶底部/喉管出口 | 每月1次 | 软毛刷扫除胶垢 → 酒精棉片擦金属探头 | 勿弯折探头，防内部断线 |
✅ 气路润滑与同步带张力检查（两个最易被“肉眼误判”的坑）
气路润滑 ≠ 加满油：
- 油雾器油杯加注至2/3刻度即可；
- 每周拧开油杯底部排水阀1秒（排冷凝水）；
- ✅ 验证是否有效：拆下任一气缸消音器，运行10秒，观察排气口是否有均匀油雾——没有？调大油量；油雾成滴？调小。同步带张力 ≠ 敲着听声：
- 错！不同品牌/型号带子固有频率差20Hz以上，靠耳朵=靠玄学；
- ✅ 正确法：用速捷标配张力计（型号ST-200） 垂直压在长边中点，标准值：
- 送纸同步带：80±5N
- 折耳凸轮同步带：120±8N
- ⚠️ 张力不足→跳齿丢步→PLC报“Position Deviation”；
- ⚠️ 张力过高→轴承过热→3个月内主轴异响。
🔧 速捷冷知识：
我们给某印刷厂做的气路诊断发现——他们油雾器用了5年没换滤芯，内部已结蜡状堵塞，导致下游所有气缸动作变慢0.3秒。换新滤芯后，锁定率从每周4次→归零，持续112天。
3.3 人员能力提升：把“等师傅来”变成“我自己搞定”
最贵的维修，不是换一块PLC，是停线1小时，12个工人干坐着等一个电话。
速捷服务现场统计：63%的锁定故障，操作员完全有能力在3分钟内自主恢复——只要他知道“该看哪行字、该点哪个键、该摸哪里温度”。
所以，我们不只修机器，更“修人”。
✅ 常见锁定代码速查表（速捷·天地盖特供版）
印在PVC硬卡上，挂操作台，防水耐折，字大如核桃
| 报警代码（HMI显示） | 中文含义 | 3步自处理法 | 是否需报修 |
|---|---|---|---|
E-107 | 安全回路断开 | ①查急停是否弹出；②查光栅LED是否亮；③查安全门磁吸力 | 否（90%可解） |
ALM-22 | 伺服过载（折耳轴） | ①手动轻推折耳臂确认是否卡滞；②查同步带张力；③重启驱动器 | 否（70%可解） |
INIT-003 | 初始化失败（气压未达标） | ①看气压表；②查油雾器是否供油；③打开排气阀泄压再充 | 否（100%可解） |
COMM-LINK | PLC与HMI通讯中断 | ①查网线水晶头是否松动；②重启HMI；③重启PLC（仅当HMI黑屏） | 是（需查硬件） |
THERMO-OVER | 热熔胶超温 | ①看温控表实际值；②查散热风扇是否转；③暂降设定值至155℃ | 否（可临时保产） |
📌 为什么没写“E-999”或“SYSTEM CRASH”？
——因为那不是故障代码，是PLC程序崩溃，得我们带笔记本连上去抓DB块。这种，速捷工程师2小时内必到，不耽误你吃午饭。
✅ 一线操作员应急响应培训机制（非上课，是“跟岗通关”）
我们不搞PPT考试，只做三件事：
1. “10分钟盲操挑战”：蒙眼状态下，让操作员凭记忆完成：
- 急停复位 → 光栅擦拭 → HMI清除报警 → 手动单步运行1周期；
- 通关标准：全程无错误动作，耗时＜8分30秒。
“故障角色扮演”：
- 速捷工程师悄悄拔掉一根光电开关线 → 让操作员独立定位、排查、恢复；
- 全程录像，复盘时只问一句：“你第一步看哪里？为什么？”“师徒积分榜”：
- 每月统计：谁自主处理故障最多？谁帮同事解决次数最多？
- 奖励不是红包，是——速捷定制工具包（含塞尺、紫外笔、速查卡+一杯现煮铁观音），刻名字，终身保修。
🌱 真实反馈：
恒安纸业晋江工厂，推行该机制6个月后：
- 操作员平均自主处理率从21% → 提升至89%；
- 单台设备月均锁定次数从5.3次 → 下降至0.7次；
- 最牛的操作员老陈，现在能看着伺服驱动器ALM灯闪烁节奏，判断是编码器故障还是抱闸电压不足……
（我们问他秘诀，他说：“速捷师傅教的——灯闪三下停一秒，是编码器；闪两下连不停，是抱闸缺电。”）
✅ 最后，送你速捷版《预防心法三句话》：
> “手勤一点，故障少一半；
> 眼尖一分，停线缩三分；
> 心细一寸，寿命多三年。”
——这不是口号，是我们修过10000+台设备后，焊进骨头里的常识。
下章预告👉《天地盖纸盒成型机核心部件寿命对照表与更换预警指南》：
——告诉你伺服电机、凸轮轴承、热熔胶喉管到底能扛几年？哪些该“到期换”，哪些可“带病上岗”？附赠速捷独家《部件健康度自评二维码》，手机一扫，立刻生成更换建议。
——晋江速捷自动化科技有限公司｜不卖焦虑，只给刻度；不画大饼，只标红线。
