🌾 “烘干塔突然停了，粮堆还在冒热气，老板在门口踱步，会计在算霉变损失，而你……正盯着黑屏的触摸屏发呆。”
别慌，这不是灾难片开场，是秋收季的日常BGM。作为和烘干塔打过1000+次交道的“工业急诊科医生”，速捷工控今天不卖课、不画饼、不甩术语——咱们就用修车师傅聊家常的语气，把“粮食烘干塔坏了怎么办”这道送命题，拆成三步能落地的动作。
（晋江速捷自动化科技有限公司）

1.1 切断电源与安全隔离操作规范：先保命，再保粮

⚠️ 重要提醒：烘干塔不是电饭煲，它带高温、高压、高粉尘、高旋转——四高叠加，一着不慎，轻则烧PLC，重则烫伤+粉尘爆燃。所以第一反应不是“赶紧重启”，而是——

✅ 三秒动作清单：
- 手摸急停按钮（别找！就在控制柜门上，红色蘑菇头，按下去有“咔哒”声）；
- 拉下主断路器（不是拔插头！是配电柜里那个标着“烘干塔总电源”的大闸刀，拉到底，听见“啪”一声才算到位）；
- 挂锁+挂牌（用带姓名的挂锁锁住断路器手柄，再挂上“正在检修，禁止合闸”硬纸牌——这步不是形式主义，是法律底线，更是对同事的负责）。

💡 速捷小贴士：很多“二次故障”，都源于抢修时有人偷偷合闸。我们服务过的某东北粮库，就因没挂牌，维修员刚拆热风阀，隔壁班组长顺手推闸——幸亏人躲得快，不然那股600℃热风可不是吹头发用的。

1.2 常见故障表征识别：看一眼，心里就有谱

烘干塔不会说话，但会“咳嗽”“发烧”“腿软”。学会听懂它的求救信号，比背说明书管用十倍：

表征现象	可能指向的“病灶”	速捷现场经验备注
温度曲线乱跳（比如设定120℃，实际80℃→150℃→45℃反复横跳）	温度传感器漂移 / 接线松动 / PLC模拟量通道异常	先摸探头外壳是否结露或积灰，90%问题出在这儿，不是PLC坏了
出料还是湿的（含水率超标、结块、粘皮）	热风量不足 / 滚筒转速过快 / 进料不均 / 换热器堵死	别急着调程序！先去炉膛看火焰颜色——发黄？缺氧；发蓝？正常；发白？可能漏风
电机嗡嗡响但不转（尤其提升机/排粮机）	机械卡死 / 变频器输出故障 / 热继电器已跳	用手轻轻拨动联轴器，能转？大概率是电气问题；纹丝不动？先查链条/轴承，再碰电

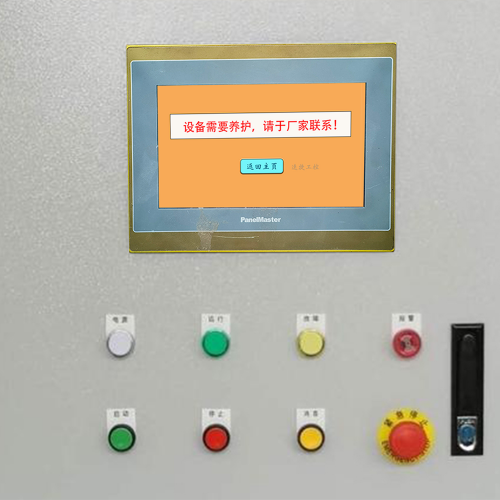

触摸屏黑屏/花屏/点不动	电源模块失压 / 屏体排线松脱 / 程序崩溃 / 静电干扰	拔掉屏后所有通讯线，只留24V供电，重启——若恢复，就是通讯干扰；若仍黑，基本可判屏本体或电源坏

📌 真实案例彩蛋：去年帮福建一家大米厂抢修，客户说“温控全乱了”，我们到现场一看——温控表显示180℃，但实测炉膛才70℃。拆开仪表，发现是热电偶补偿导线被老鼠啃断，接头处用胶布缠了三层……胶布还冒烟。

1.3 快速自查清单：5分钟，锁定80%“假性故障”

别一上来就叫厂家、换板卡、等工程师。很多“瘫痪”，其实是“睡着了”。试试这份速捷版《5分钟唤醒清单》（建议打印贴在控制柜门内侧）：

🔧 【传感器类】
- 温度探头：是否被粉尘覆盖？安装位置是否被热风直吹（导致虚高）？
- 料位开关：金属探棒有无锈蚀/结垢？用万用表测通断是否灵敏？
- 压力变送器：引压管有无积水/堵塞？（尤其冷凝水多的南方粮库）

🌀 【风机类】
- 进风/排风风机：叶轮有无异物卡入？皮带张力是否适中（按下去2cm为宜）？
- 变频器面板：有无“OL”（过载）、“OC”（过流）、“LU”（欠压）报警？——记下代码，比拍照片更有用。

🔥 【热风炉类】
- 点火器：电极间隙是否0.5mm？积碳是否刮净？（打火“噗”一声正常，“嘶嘶”漏气声危险！）
- 燃烧器：风门调节螺钉有无松动？燃气/燃油压力是否在铭牌范围内？

📦 【输送机构类】
- 提升机畚斗：有无变形脱落？链条张紧度是否均匀？（垂度≤2%链长）
- 排粮搅龙：轴承端盖螺丝是否全在？有无漏油糊住传感器？

⚡ 【电气接线类】（最容易被忽略的“隐形杀手”）
- 控制柜内：重点看PLC输入端子（I0.0~I0.7）、继电器线圈接线端子——有没有绿锈？有没有“虚接”（轻轻一碰就掉）？
- 户外线缆：检查从控制柜到热风炉、到滚筒电机的穿线管——是否被农用车碾裂？管内是否进水？

🎯 最后一步：合上主断路器，只送控制电源（不送动力电），观察PLC运行灯是否常亮、触摸屏是否启动。如果此时一切正常——恭喜，刚才的“瘫痪”，大概率是某个接线松动或传感器误报。

✅ 速捷总结口诀：
一停二看三摸四测五试
停电保安全 → 看表征定方向 → 摸关键部件温度/振动 → 测电压/通断/绝缘 → 试局部供电验证

——这套流程，我们教过300+粮库电工，平均缩短故障定位时间47分钟。

（本章完｜下一章预告：《2. 故障原因深度分析与分级处置策略》——当“查出来哪儿坏了”，下一步不是换，而是判断：该焊？该刷程序？还是该连夜订备件？）

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

🌾 “查出是PLC报E789错误——然后呢？是换CPU模块？还是重刷固件？抑或……其实是热风炉没点着，PLC只是在老实汇报‘我没收到火焰信号’？”
别急着下单备件、别急着打电话求援。在速捷工控的维修哲学里：故障不是一道是非题，而是一张分层决策图。同一台烘干塔停机，有人花3小时换掉价值8000块的变频器，有人花15分钟拧紧一颗松动的接地螺丝——差别不在运气，而在“分级处置”的思维习惯。

本章不讲大道理，只给你三把尺子：
🔹 机械类问题——看它“疼不疼”，先止血再缝合
🔹 电气与自动化系统故障——看它“说没说人话”，别把报警当判决书
🔹 热力系统问题——看它“喘不喘得上气”，温度和风量才是真脸色

2.1 机械类问题：链条断了？滚筒歪了？轴承卡死了？先别喊“换整套”！

机械故障最“实诚”——响、抖、卡、漏，全是物理语言。但它的坑在于：表面是A坏，根子可能是B松，诱因却是C脏。我们服务过最多的“冤枉钱”，都花在“没诊断就拆”。

✅ 现场处理口诀：一停二听三撬四测五估

停：确认已断电、已泄压（尤其热风管道余温＞60℃时，严禁徒手探查）；
听：空载点动电机（仅送控制电+点动信号），听异响来源——是“咔哒咔哒”（链条跳齿）？“嗡——嗡——”（轴承干磨）？还是“哐当哐当”（滚筒偏心）？
撬：用铜棒轻撬传动部件（避免硬敲损伤轴颈），感受阻力是否均匀。比如提升机链条，若某节明显僵硬，大概率是销轴锈死，而非链板断裂；
测：用塞尺测轴承游隙（新轴承≤0.05mm，超0.1mm建议更换）；用直尺+塞尺粗略测滚筒圆度（偏差＞3mm需校正，＞5mm必须停用）；
估：判断能否“带病运行”——比如输送带轻微跑偏，可临时加装纠偏托辊撑到收粮季结束；但滚筒支承座裂纹＞2mm？请立刻停机，这不是省钱的事。

🛠️ 临时修复方案（速捷现场工程师私藏版）

问题现象	临时方案（应急保产用）	注意事项
链条断裂	拆下损坏链节，用同规格U型卡+双螺母替代（限低速段，如排粮机）；或临时焊接（仅限碳钢链，焊后必须退火+锤击应力）	❌禁用铁丝绑扎！❌禁用不同型号链节混接！
轴承卡死/高温	拆开端盖，清除旧脂+注入耐高温锂基脂（≥150℃），手动盘车确认无阻滞；若已抱死，可用红外灯烘烤轴承外圈（非明火！），配合铜棒轻敲取下	⚠️烘烤温度≤200℃，时间≤15分钟，否则轴承钢退火失效
滚筒轻微变形	在变形处内壁加焊加强筋（避开焊缝热影响区），外壁用千斤顶+垫块反向校正（每次加压≤0.5mm，静置2h回弹后再压）	📌此法仅限≤Φ1.2m小滚筒，且变形量＜10mm；大滚筒请返厂动平衡

💡 速捷真实案例：山东某玉米烘干塔，客户报“提升机异响停机”。我们到现场听音+撬动，发现是畚斗固定螺栓全脱落，但链条完好。清理积粮、补焊螺栓座、重装畚斗——耗时42分钟，零备件成本，当天下午恢复满负荷作业。而客户原计划已订好整套提升机总成，货款2.3万元。

2.2 电气与自动化系统故障：PLC不是“背锅侠”，它是唯一说实话的员工

很多电工朋友有个误区：PLC报错=PLC坏了。真相往往是——PLC正用代码告诉你：“我啥都没干错，但上游给我的信号是假的。” 就像你让助理订会议室，结果助理回你“会议室已满”，其实只是你发错了邮箱地址。

🔍 诊断逻辑树（三步破案法）

第一步：看报警是不是“连环套”
- 若PLC报“模拟量输入超限”，先查对应传感器供电（24V是否跌至20V以下？）→ 再查屏蔽线接地是否良好（干扰常致信号漂移）→ 最后才怀疑PLC通道损坏；
- 若变频器报“OC（过流）”，别急着换IGBT！先断开电机电缆，空载启动——若仍报OC，是变频器内部问题；若不报，问题在电机绕组或机械卡阻。

第二步：验证信号链是否“断联”
我们常用“信号注射法”：用万用表直流24V档，直接给PLC输入端子（如I0.0）供电信号，观察对应程序触点是否动作。若动作，说明PLC正常，问题在前端传感器或线路；若不动，再查PLC输入公共端（M端）是否虚接——80%的“PLC失灵”，其实是M端螺丝松了。

第三步：复位≠重启，是有技术含量的“呼吸操”
- 软复位（推荐）：进入PLC编程软件→在线→“清除内存”→仅清工作存储器（保留程序+配置），适合程序跑飞、通讯中断；
- 硬复位（慎用）：断电→长按CPU上的“RESET”键10秒→上电。⚠️此操作会清空所有数据（含配方、历史曲线），仅用于程序彻底崩溃；
- 终极复位（速捷专属）：若以上无效，我们常做“信号隔离复位”——拔掉所有I/O模块，只留CPU+电源，通电观察运行灯。若亮，逐个插回模块，定位故障模块。比盲目换CPU快3倍。

📌 冷知识：西门子S7-1200的“Firmware Update”失败，90%不是固件问题，而是SD卡接触不良。我们随身带酒精棉片，第一件事就是擦SD卡金手指——比重刷固件快10分钟。

2.3 热力系统问题：燃烧不充分？换热器堵了？管道漏风？别只盯着温度表！

烘干塔的核心使命是“传热”，而热力系统就像它的呼吸系统——风量是氧气，温度是体温，换热效率是肺活量。很多“温控不准”，根源不在电，而在火与风。

🔥 影响烘干效率的三大隐形杀手及应对

问题类型	表征现象	深度原因 & 应对措施
燃烧不充分	火焰发黄/冒黑烟/炉膛结焦严重	▶ 常见于燃气压力不足（查减压阀出口压力）、空气配比失调（调风门开度）、点火电极积碳 ✅ 应对：用燃烧分析仪测O₂/CO值（理想O₂=3~5%，CO＜100ppm）；调整风门至火焰呈淡蓝色锥形
换热器积灰	出口热风温度持续下降、炉膛负压升高	▶ 粮食粉尘+水汽在换热管外壁结垢，导热系数下降50%以上 ✅ 应对：停机后用压缩空气反吹（压力≤0.6MPa）；顽固积灰用食品级柠檬酸溶液循环清洗（pH=2.5，浸泡2h）
热风管道漏风	实际热风量＜设定值、烘干段温差大、能耗飙升	▶ 法兰密封垫老化、膨胀节撕裂、保温层破损导致冷风渗入 ✅ 应对：黑暗中用手电照射管道焊缝/法兰，观察漏光点；或喷肥皂水查气泡——漏点＞3处，建议整体包覆纳米气凝胶保温层

💡 速捷技术彩蛋：某东北粮库抱怨“同样参数，今年烘干时间比去年多40分钟”。我们测得热风管道漏风率达18%（标准＜5%）。封堵漏点+重做保温后，单塔日均节气120m³，一个烘干季省出一台触摸屏的钱。

🎯 本章核心心法总结：
> 机械故障 → 先动手，再动脑（能拧紧的不焊接，能润滑的不更换）
> 电气故障 → 先读码，再读图（报警代码是线索，I/O分配图是地图）
> 热力故障 → 先测风，再测温（风量不准，温度再准也是假象）

这三把尺子，不是教你怎么修，而是帮你决定：
🔹 此刻该拿扳手？
🔹 该摸鼠标？
🔹 还是该打电话订配件？

✅ 下一章预告：《3. 长效保障机制构建》——从“抢修完就走人”，升级为“走后三个月不报警”。我们将分享：如何用300元物联网模块，让烘干塔学会自己写体检报告；以及，为什么恒安纸业的设备管理员，现在每周只花20分钟做维保，却比过去每天巡检还安心。

🌾 “上次修完，客户说‘你们走后第三天又报警’——我们没生气，只默默打开他的PLC历史曲线，发现温度波动幅度比修前还大。不是修得不好，是修完没‘验伤’；不是设备不争气，是没人给它办一张‘健康证’。”
在速捷工控的字典里，“修好了”不等于“好了”，它只是维修单的句号；而“用稳了”，才是客户真正想要的逗号、分号，甚至……一个悠长的省略号。

抢修是救火，维保是防火；
应急是应答，预防是预判；
而长效保障？是我们和客户一起，给烘干塔装上“体检表+闹钟+朋友圈”——
✅ 它能自测体温（温度/风量/电流）
⏰ 它会按时提醒“该润滑啦”“该吹灰啦”
📱 它甚至能在凌晨2点，给你发条微信：“喂，热风炉出口温差超±8℃，建议查换热器……别慌，我还在喘气，但想提前说一声。”

3.1 故障后设备性能验证与烘干工艺参数校准：修完不验收，等于白修

很多师傅修完拍拍灰就走，客户一开机，“嗯？怎么还是潮？”——不是修得不准，是少了最后一步“交卷验算”。就像医生做完手术，不测血压、不看血氧，直接让病人下床跑步？

✅ “三阶校准法”：让烘干塔回到出厂状态的黄金流程

阶段	做什么？	关键动作（附速捷实操口诀）
① 动态空载跑	模拟工况，不进粮，只走风走热	▶ 全程记录：热风炉点火时间、稳定温升速率（应≥15℃/min）、各段热风温度波动范围（合格≤±3℃） ▶ 特别关注：PLC中“热风温度采样值”与红外测温枪实测值偏差＞5℃？→ 查热电偶分度号设置或冷端补偿是否开启！
② 小批量带料试	进1/4设计产能粮食，全程跟踪	▶ 对标“工艺卡”：进粮水分、出粮水分、吨粮能耗、单位时间处理量 ▶ 速捷秘技：用便携式水分仪（如Deli-2000）在出粮口连续测5次，取均值；若与PLC显示水分偏差＞0.8%，说明湿度传感器需校准或更换（非程序问题！）
③ 全参数闭环调	让控制系统“学会自己调节”	▶ 手动扰动一次热风阀开度（±10%），观察温控PID响应曲线：超调＜10%、恢复时间＜90秒为优 ▶ 若响应迟钝？别急着改参数——先查执行器反馈信号是否延迟（用PLC在线监控I/O刷新周期，＞50ms即异常）

💡 真实教训：河南某小麦烘干塔修复PLC后，出粮水分忽高忽低。我们调出历史曲线发现：温控设定值每15分钟自动跳变±5℃。根源竟是客户自行加装的“节能小程序”逻辑冲突——修硬件，更要验软件；修设备，更要验人设（指人为添加的非标逻辑）。

📌 速捷交付标准：每次维修后，提供《设备复产验证报告》（含原始数据截图+校准前后对比+签字确认页），不是PDF，是盖红章的纸质版——因为“看得见的承诺，才镇得住车间里的质疑”。

3.2 建立定期维保计划：把“想起来才做”变成“到点就弹窗”

维保不是“有空就擦擦”，而是用确定性对抗随机性。我们帮客户做的第一件事，往往不是修机器，而是——
✅ 把散落在老师傅笔记本、微信群、烟盒背面的维保经验，变成一张可执行、可追踪、可追责的《烘干塔健康日历》。

📅 速捷推荐“四级维保节奏”（适配不同使用强度）

维保等级	频次	核心动作	人力投入	客户收益
日常级（每天）	每班次交接时	▶ 查风机皮带张力（拇指压下变形≤10mm） ▶ 看热风炉火焰颜色（淡蓝为佳，发黄即调风） ▶ 记录PLC报警代码（哪怕未停机）	＜5分钟	避免小问题滚雪球，减少30%突发停机
周级（每周）	每周一上午	▶ 清理热风管道沉降室积灰（重点！此处积灰=烘干效率隐形杀手） ▶ 检查所有接近开关感应距离（用标准铁块测试，偏差＞2mm即调整） ▶ 润滑提升机头轮轴承（锂基脂，注脂量=轴承腔容积1/3）	≈45分钟	延长关键部件寿命2倍以上
月级（每月）	每月1日	▶ 校准温度传感器（冰水混合物0℃、沸水100℃两点标定） ▶ 测试安全联锁（如超温自动断燃气阀、缺风停输送机） ▶ 更新PLC程序备份（含注释版，存U盘+云端双备份）	≈2小时	规避工艺失控风险，满足GMP/ISO审计要求
年度级（每年）	收粮季前30天	▶ 全系统绝缘电阻测试（电机绕组≥1MΩ，电缆≥5MΩ） ▶ 变频器IGBT模块散热膏更换+风扇除尘 ▶ 更换全部老旧热电偶（使用超2年建议强制更换）	1~2天	防范重大电气事故，降低保险理赔概率

📦 备件库存管理小智慧：
我们不建议客户“囤一堆板子”，而是推行 “ABC+临界值”策略：
- A类（高频易损）：如热电偶、接近开关、PLC输入模块 → 库存=月用量×2，放在操作台抽屉里；
- B类（中频关键）：如变频器风扇、触摸屏背光灯条 → 库存=季用量×1.5，贴二维码标签，扫码即触发采购；
- C类（低频救命）：如西门子S7-1500 CPU、新代数控主板 → 不囤实物，但签约速捷“4小时极速备件闪送”服务（全国23个前置仓支持）。

🌟 恒安纸业实践分享：他们曾因一台老式烘干塔PLC电池失效，导致配方丢失停产6小时。现在，他们的维保日历第一页写着：“每月1日，换电池+导出程序”。成本？不到20元。价值？三年零数据丢失。

3.3 数字化预警建议：加装物联网模块，让“坏了怎么办”变成“它快坏了，你看着办”

💡 “我们不是卖模块的，是卖‘不焦虑’的。”
在速捷，物联网不是炫技，而是把老师傅三十年的经验，翻译成机器能懂的语言，再转译成你能看懂的微信消息。

🛠️ 轻量化数字化方案（300元起，当天装当天用）

模块类型	功能	安装方式	数据看哪里？
“哨兵盒子”基础版（¥298）	▶ 实时采集：热风温度、电机电流、PLC运行状态、故障代码 ▶ 设定阈值告警：如“热风温度连续5分钟＜120℃”自动微信推送	▶ 串口接PLC通讯口（RS485） ▶ 电源取自控制柜24V	微信服务号“速捷智护” → 绑定设备 → 推送图文告警（含历史曲线截图）
“哨兵盒子”增强版（¥880）	▶ 增加：红外热成像测温（监测轴承/电机外壳温度） ▶ AI学习：自动识别“异响特征频谱”（需首次上传正常音频样本）	▶ 加装无线温度探头（IP67，磁吸安装） ▶ 手机APP录音建模	同上 + APP内生成《健康简报》（每周自动推送，含趋势分析+建议动作）
“哨兵盒子”企业版（定制）	▶ 对接客户MES/ERP系统 ▶ 多塔数据聚合分析（哪台塔能耗最高？哪段工艺波动最大？）	▶ 提供OPC UA网关对接服务	企业自有平台仪表盘，或速捷云平台（支持PC/大屏/移动端）
