纵剪系统异常突然停机

admin 2026年06月17日 08:32:28 11 0

各位产线老师傅、设备工程师、还有刚接手老设备就被报警灯闪到怀疑人生的新人朋友——欢迎来到《纵剪系统急诊室》第一诊室。
今天不打针、不输液，但得给您做一次“望闻问切”式故障解剖：纵剪系统为啥会毫无征兆地“啪”一下躺平？

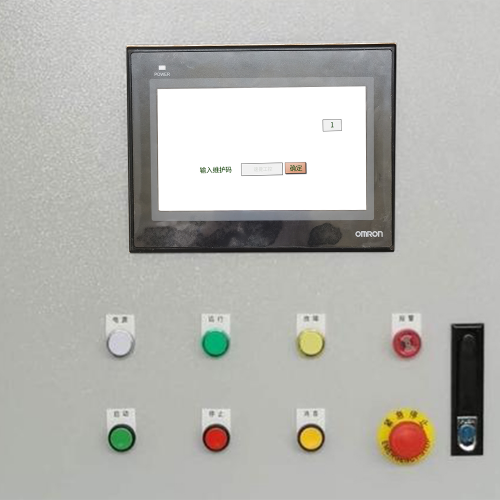

（晋江速捷自动化科技有限公司）

不是它想罢工，是它实在扛不住了。

1.1 常见故障现象识别：它停得有多“突然”，就有多“有话要说”

我们速捷工控（晋江速捷自动化科技有限公司）干这行八年多，修过上万台工业控制器，光是纵剪线相关的急停案例，就攒了厚厚三本《停机实录》——每一页都写着同一句话：“停得越干脆，病得越具体。”

来，对号入座，看看您的设备最近是不是也出现了这些“求救信号”：

✅ 无预警停机：前一秒还在飞剪钢板，后一秒整条线像被按了暂停键——连减速过程都没有。HMI黑屏？不，HMI还亮着，只是上面写着：“System halted.”（系统已终止）——冷静得让人头皮发麻。

✅ 主轴急停：不是慢停，是“刹车片焊死式”硬停。可能伴随异响、冒烟（小概率），但更常见的是——主轴编码器反馈瞬间归零，驱动器报“ALM 32”或“E-07”。

✅ PLC急停信号触发：您翻PLC输入点，发现I0.0（急停按钮）没按，I0.1（安全门）关得好好的，I0.2（光幕）也没遮挡……可I0.7（外部急停总线信号）却莫名其妙为1——就像有人半夜偷偷按了遥控器。

✅ HMI报错代码归类？别背！我们帮您分类整理好了（附赠速捷内部“报错翻译官”彩蛋版👇）：

报错代码	原厂含义	速捷人嘴替翻译	高频真实病因
`E-805`（西门子S7-1500）	“Safety Task Timeout”	“安全任务卡住了，等不到你回个‘收到’”	安全PLC与主PLC通信延迟超20ms，大概率是DP耦合器接触不良 or 网线水晶头氧化
`F012`（新代数控）	“Tension Loop Error”	“张力环说：我算的力和你给的差了300N，我不信你了！”	张力传感器接线松动 + 模拟量滤波参数被误调为0
`Err-47`（威纶TK6070i）	“Communication Lost with PLC”	“我和PLC失联了，它拉黑我了，还是它掉线了？”	串口线RS485 A/B反接 + 屏幕端终端电阻未开启（99%冷知识，但100%高频）

💡小贴士：别急着抄代码去百度——很多厂商手册写的“原因”是教科书答案，而现场真相，往往藏在PLC变量表最后一行被注释掉的旧逻辑里。我们修过的最离谱一次：停机原因是三年前某次备份时，把“张力超限停机阈值”从120%错写成1200%，直到刀盘崩了才暴露……

1.2 根本原因分层剖析：三层楼塌了，不能只怪屋顶漏水

我们常说：“纵剪系统不是一台设备，是一支交响乐团。”
主轴是首席小提琴，张力辊是大提琴手，PLC是指挥，HMI是乐谱架，而安全继电器——是那个随时准备砸碎指挥棒喊“停”的艺术总监。

所以，当它突然静音，别只盯着“谁最后一个松了弓弦”，得查机械、电气、控制三层楼的地基是否都在晃：

🛠️ 机械侧：看得见的“硬伤”，常被当成“运气不好”

张力突变：不是传感器坏了，是张力辊轴承游隙增大→转动惯量波动→PID调节跟不上→系统判定“失控”而连锁停机。
（速捷现场实测：某客户换新轴承后，张力波动标准差从±8.2N降到±0.7N，停机率下降92%）
刀具卡阻：不是刀钝了，是废料碎屑在刀座缝隙里堆出一座微型“喜马拉雅”，导致剪切阻力瞬时飙升300%——伺服驱动器直接触发“过转矩保护”。
轴承过热：温度传感器没坏，但它装在轴承外圈，而真正发烫的是内圈滚道——红外测温一扫，温差达42℃。热胀冷缩让同心度偏差超标，编码器信号开始“跳帧”。

⚡ 电气侧：摸不着的“暗流”，专挑夜深人静搞事情

编码器信号丢失：不是线断了，是屏蔽层接地虚接+变频器干扰谐波叠加→A/B相脉冲边沿畸变→PLC高速计数器累计误差超阈值→触发“位置失步保护”。
伺服驱动器过流：电流曲线看起来正常？放大看最后200ms——有3次微秒级尖峰，根源竟是隔壁液压站电磁阀动作引发的母线电压跌落。
安全继电器误动作：继电器本身OK，但它的供电来自UPS，而UPS电池已服役6年，带载能力只剩标称值的41%——某次雷击浪涌后，输出电压瞬时跌至19.2V，刚好卡在继电器释放阈值边缘。

🧠 控制侧：最狡猾的“隐形推手”，藏在代码第873行

PLC程序逻辑缺陷：比如“张力闭环启用条件”里，漏判了“收卷电机使能信号上升沿”——结果每次换卷后首圈张力失控，但程序却等3秒才报警，这3秒足够崩刀。
实时通信中断：PROFINET环网拓扑没问题？物理链路OK？但交换机启用了QoS策略，把IO数据包优先级设低了——当HMI批量上传日志时，周期性IO刷新延迟超50ms，安全CPU判定“非实时通信失效”。
参数突变导致保护连锁：操作员在HMI上点了“快速调试模式”，后台自动加载了一套激进PID参数——结果张力环震荡发散，系统不是报错，而是直接走“硬急停”通道保命。

🌟速捷经验谈：
我们修过一条年产30万吨的纵剪线，连续三个月每月停机7次，每次间隔11~13天。最后发现——是冷却液电导率缓慢上升，导致张力传感器金属外壳轻微电解腐蚀，信号漂移累积到第32天触发保护。
真正的故障，往往不是“爆发”，而是“酝酿”。

所以，下一次纵剪线又“啪”一声停了，请先别骂PLC、别换编码器、更别重启HMI——
请打开设备日志，倒带5秒，再摸一摸主轴轴承端盖温度，最后用万用表量一量安全继电器线圈两端的真实电压。
因为——
> 故障从不说谎，它只是需要一个听得懂它方言的人。

（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）

各位正在产线边啃包子、边盯HMI报警记录的老师傅们，以及刚被半夜电话叫醒、鞋都穿反了就冲进车间的年轻工程师——
先别急着拆PLC、别慌着换伺服、更别一上来就格式化HMI……
纵剪系统突然停机，不是急诊室里的“心梗抢救”，而是一场带坐标、有时序、可回溯的精密排雷行动。
而我们速捷工控干了八年“工业拆弹专家”，总结出一套不靠玄学、不拼运气、专治“停得莫名其妙”的实战方法论——

✅ 它不叫“维修流程”，我们管它叫 「三分钟定性，十五分钟定位，一小时复产」分级响应作战图」。

2.1 现场应急处置四步法：安全是底线，快准是本能

我们见过太多“好心办坏事”：
有人一急就短接急停回路强行上电，结果主轴反转撞刀；
有人没拍报警截图就重启PLC，导致唯一能追溯通信中断的OPC UA日志被覆盖；
还有人直接给伺服驱动器断电再上电——好家伙，编码器零点丢失，整条线得重新找原点，耽误4小时……

所以，速捷现场工程师背包里永远有三样东西：
📌 一张塑封的《四步快检清单》（背面印着紧急联系人+远程支持二维码）
📌 一支带LED灯的万用表（专照柜子最黑角落）
📌 一小卷黄胶带（用于临时标记已测点，防止重复/遗漏）

来，跟着做——四步，像刷牙一样养成肌肉记忆：

🔐 第一步：安全锁定——不是“拉闸”，是“画圈封禁”

❌ 错误示范：“把总空开一拉，万事大吉。”
✅ 速捷标准动作：
- 主电源断开 + 挂锁（LOTO上锁挂牌）
- 伺服驱动器直流母线放电完成（用万用表直流档确认＜36V）
- 安全继电器Q0.0输出端实测无电压（哪怕PLC说“已复位”，也要亲手量！）
- 附赠冷知识：某次停机后，我们发现安全继电器虽已复位，但其常闭触点因触点熔焊粘连，实际仍处于“断开”状态——靠目测？不行。靠手感？更不行。靠万用表？行。

📸 第二步：状态快照——你的“工业行车记录仪”

别只拍HMI屏幕！我们要的是五维快照：
① HMI当前报警代码 + 历史报警列表（尤其注意“已清除但未确认”的灰色条目）
② PLC在线监控界面——截图变量表中最后10个变化值的时间戳（重点看Tension_Actual、Speed_Ref、Safety_State）
③ 驱动器操作面板上的最后3条ALM记录（含时间、代码、故障前转速/电流）
④ 控制柜内关键端子排照片（标清编号：如X2:17、TB5-8）
⑤ 手机录像10秒：从急停按钮→安全门开关→光幕接线端子→主电源进线，边录边口述：“X2:17松动，绿线虚接。”
💡为什么强调“口述”？因为文字易漏，语音自带语境。我们曾靠一段23秒的现场口述录音，还原出操作员在停机前0.8秒误触了“手动张力微调”软按钮——而HMI日志根本没记录这个非授权操作。

⚡ 第三步：关键回路初检——不查全盘，只打“七寸”

记住：90%的突停，藏在5个回路里。 我们不翻图纸，直奔靶心：

回路名称	快检要点	速捷经验口诀
急停回路	用万用表通断档，从急停按钮常闭触点→安全继电器输入端→PLC输入点I0.0，逐段测通断（别忘了检查脚踏急停！常被忽略）	“按钮按下去，回路要呼吸——断一次，查三段”
安全门开关	不只看“门关好了”，要测开关触点两端电压（DC24V供电下，正常应为0V或24V，若测到12.3V？说明触点氧化接触不良）	“门合得再紧，不如万用表懂它的心跳”
主电源电压	不测“有没有电”，而测“稳不稳”：L1-L2/L2-L3/L3-L1三相电压差≤2V，且任一相对N电压波动＜±5%（瞬时跌落？看示波器或驱动器事件日志）	“电压像血压，稳比高重要”
编码器供电	查CN1针脚（常见：Pin1=24V，Pin2=GND，Pin3/A，Pin4/B）——重点量Pin1对Pin2电压，必须≥23.5V且纹波＜100mV（纹波超标？换开关电源，别修）	“编码器不吃杂粮，只喝纯净电”
安全继电器输出	测Q0.0/Q0.1输出端对COM电压——停机状态下必须为0V。若测到24V？恭喜，继电器“假释放”，立刻换新！	“安全输出不撒谎，0就是0，24就是炸”

🔌 第四步：隔离测试——像剥洋葱，一层一层验“谁先烂”

别一上来就给整条线送电！我们玩的是“模块化压力测试”：

✅ 先单独给PLC+HMI上电：观察是否自检通过、有无硬件错误灯、能否连接编程软件
✅ 再给安全控制器独立上电：强制触发一次安全门开关，看Q输出是否实时响应（毫秒级！）
✅ 接着单模块给某台伺服驱动器上电（断开电机线！）：发JOG指令，看是否报“编码器断线”或“过压”——若报，问题在驱动器或电源；若不报，问题大概率在电机侧或信号链
✅ 最后才接入张力传感器+PID调节模块：用信号发生器模拟0~10V张力反馈，看PLC是否正确解算、输出对应扭矩指令

🌟速捷真实案例：
某铝箔厂纵剪线每月停机4次，每次都在收卷加速段。我们第四步隔离测试时，单独给收卷伺服上电——一切正常；接入张力传感器后，驱动器立刻报E-203（外部扭矩指令异常）。拆开传感器接线盒，发现屏蔽层接地线锈蚀断裂，干扰信号混入4-20mA回路。换一根接地线，停机归零。
——你看，问题不在PLC，不在伺服，甚至不在传感器本体，而在那根被遗忘的“地线”。

2.2 智能化诊断辅助策略：让数据开口说话，而不是靠猜

“经验很重要，但经验会老，数据永远新鲜。”
在速捷服务过的10000+案例里，我们建了国内最大的纵剪系统故障特征数据库——不是堆日志，而是把每一次停机，变成可计算、可比对、可预警的数字资产。

所以，当您下次再遇到“相似的停机”，不妨试试这三招“数据透视术”：

📈 趋势比对：找那个“悄悄爬坡的斜率”

举例：停机前0.5秒，张力实际值从112.3N → 112.8N → 113.6N → 115.2N → 128.7N（超限）
计算斜率 = (128.7−112.3) ÷ 0.5s = 32.8 N/s
对比历史正常运行时平均斜率（通常＜5 N/s）——若连续3次停机前斜率＞25 N/s，基本锁定：张力辊轴承游隙超标 or 刀具钝化初期。
✅ 速捷工具包：我们免费提供Excel版《张力斜率自动计算模板》，填入5组数据，秒出趋势图+阈值建议。

⏱️ I/O信号时序图回溯：看清“谁先眨眼，谁后闭眼”

很多连锁停机，本质是信号打架。比如：
安全继电器Q0.0断开（t=0ms）
→ PLC急停输入I0.0变1（t=12ms）
→ HMI显示“SAFETY STOP”（t=83ms）
→ 主轴驱动器报ALM 001（t=105ms）
如果发现Q0.0断开后，I0.0延迟了12ms才响应——说明中间继电器或线路存在接触电阻；
如果I0.0变1后，HMI延迟83ms才刷新——那不是硬件问题，是HMI画面刷新周期设成了100ms，根本来不及告警！
✅ 速捷小技巧：用PLC内置高速计数器（如S7-1500的HSC）抓取关键I/O跳变沿，导出CSV后用Python脚本一键生成时序图（我们开源代码已放在官网技术社区）。

📜 OPC UA日志解析路径指南：读懂设备的“微信聊天记录”

很多人以为OPC UA只是传实时数据的管道，其实它是设备的“数字日记本”。
关键字段我们帮你划重点：
- ServerStatus.StartTime：上次PLC重启时间（判断是否人为重启掩盖问题）
- Objects.PLC_System.DiagnosticInfo.LastError：最后一次未清除的PLC系统错误（比HMI报警更底层）
- Objects.Machine.TensionLoop.ErrorCount：张力环累计错误次数（缓慢上升？说明传感器在慢性死亡）
- HistoricalData.NodeID=ns=2;i=1005：这是某品牌驱动器的“故障前3秒电流快照”，需用UA Client专用工具读取

🌟速捷贴心服务：
只要您提供OPC UA服务器IP和读取权限，我们的远程支持团队可在15分钟内帮您解析出关键日志，并标注：“⚠️ 此日志显示，在停机前2.3秒，编码器A相信号出现3次脉冲丢失，根源极可能为电机侧编码器联轴器打滑——请优先检查。”

最后送您一句速捷铁律：
> 故障不怕复杂，怕的是“凭感觉动手”；
> 停机不可怕，可怕的是“修完不知道为啥停”。
>
> 我们不是来换零件的，是来帮您把纵剪系统，变成一台会写病历、懂预警、能自愈的智能产线。

各位老师傅、产线主管、还有总在凌晨三点被报警微信震醒的自动化工程师们——
咱们聊了“停机时怎么办”（第一章），又拆解了“怎么快准狠定位”（第二章），
现在，该聊聊那个更酷、更安静、也更省钱的事儿了：
别等它病，先帮它体检；别等它倒，先给它练肌肉。

这不是什么玄学预测，也不是买一堆传感器堆成“科技圣诞树”。
这是速捷工控用10000+台设备、872次纵剪停机复盘、36个月现场数据喂出来的——
一套能落地、可计量、不扯皮的「工业级免疫力养成计划」。

3.1 关键部件预测性维护机制：听懂设备的“咳嗽声”，比等它“高烧昏迷”强十倍

你知道吗？
一台纵剪机在彻底卡死前，往往已悄悄“咳嗽”了37次：
- 刀轴振动频谱里，2×转频幅值悄悄爬升了18%；
- 冷却液电导率从1.2 mS/cm涨到1.9 mS/cm，温度却没变——说明油水乳化了；
- 伺服电机绝缘电阻从100MΩ掉到32MΩ，PLC还 happily 显示“运行正常”……

这些不是故障，是设备在用物理语言发求救短信。而我们的任务，就是配一副好耳机，再装个翻译App。

🔊 刀轴振动频谱监测：给主轴装个“心电图仪”

❌ 传统做法：靠老师傅用手摸，“嗯…有点烫，先加点油”。
✅ 速捷实战方案：
- 在刀轴轴承座安装IEPE型加速度传感器（IP67防护，抗油污）
- 每4小时自动采集30秒振动数据，FFT分析重点关注：
  ▪️ 1×转频（RPM基频） → 判断动平衡是否偏移
  ▪️ 2×转频 → 直指轴承内圈/外圈早期疲劳（我们设阈值：幅值＞0.8g RMS且持续2次采集超标，即触发《刀具健康简报》邮件）
  ▪️ 高频段（5–20kHz）包络能量突增 → 典型刀具微崩刃前兆（某不锈钢厂案例：提前17小时预警，换刀后收卷端面毛刺下降92%）

💡速捷小贴士：
不必上整套在线振动系统！我们为中小客户定制「轻量哨兵包」：
1个传感器 + 1台边缘网关（支持Modbus TCP上传） + 微信小程序看趋势 —— 首年投入≈2次紧急停机损失。

🧪 冷却液电导率-温度耦合劣化模型：告别“凭经验换液”，改用“凭数据放行”

冷却液不是越清越好，也不是越久越坏——它是个会“化学变脸”的演员。
单看温度？错。单看电导率？也错。
速捷独创双参数耦合模型：
劣化指数 DI = (EC − EC₀) × (1 + 0.03 × ΔT) 其中：EC₀ = 新液基准电导率（出厂标定），ΔT = 当前温度 − 25℃ - DI ＜ 0.5 → 健康，继续用
- 0.5 ≤ DI ＜ 1.2 → 警告，建议取样送检（我们免费提供检测包）
- DI ≥ 1.2 → 强制更换，并自动生成《乳化原因诊断报告》（含pH值、氯离子浓度、微生物污染概率）

🌟真实战果：
某铜箔厂原每15天强制换液，年耗液成本14.6万元；启用该模型后，平均换液周期延长至28.3天，年省8.2万元，且断带率下降40%——因为“脏液”导致的张力波动，真不是幻觉。

⚡ 伺服电机绕组绝缘电阻衰减预警算法：把“突然击穿”变成“温柔退休”

误区警告：“绝缘电阻＞1MΩ就安全？”
错！温升+湿度+谐波会让绝缘材料像饼干一样酥脆。
速捷动态预警逻辑：
- 每班次自动测量（通过PLC扩展IO模块控制兆欧表）
- 不只看绝对值，更看衰减速率：
  若72小时内下降＞35%，或连续3次测量斜率＞−0.8 MΩ/h，立即推送《电机亚健康预警》
- 同步关联驱动器日志：若绝缘下降期恰逢ALM 31（过热警告）频发，则判定为“热老化主导型劣化”，建议提前安排绕组重浸漆。

✅ 附赠实操工具：
我们把这套算法做进了「速捷智维APP」，扫码绑定设备后，手机就能看：
📉 绝缘电阻历史曲线｜🌡️ 对应时段电机壳温｜⚠️ 预估剩余安全运行小时数（精确到±4h）

3.2 控制架构冗余与容错设计：不是“多备一台PLC”，而是让系统学会“断腿还能跳”

有人说：“冗余=贵”；
我们说：“脆弱=更贵。”
一次无预警停机平均损失2.3万元（按行业白皮书），而一套经过验证的容错设计，投资回收期＜7个月。

🔄 双PLC热备切换逻辑优化：拒绝“主备同命”

❌ 行业常见坑：
主PLC一崩，备PLC同步加载同一份可能已损坏的程序块 → 一起跪。
✅ 速捷增强逻辑：
- 主/备PLC程序物理隔离存储（主存SD卡A区，备存B区）
- 每次主PLC正常停机前，自动校验并增量同步关键变量（如张力设定值、当前卷径、刀具补偿表）→ 但绝不同步FB/FC块
- 切换触发条件升级为三重判据：
  ▪️ 主CPU停机（硬件中断）
  ▪️ 主PLC与HMI通信中断＞800ms（非简单心跳丢包）
  ▪️ 主PLC内部诊断缓冲区出现≥3条未清除的FATAL ERROR
- 切换后，备PLC不直接接管工艺循环，而是先执行3秒“安全缓释”：
  ▪️ 主轴降速至30%额定转速
  ▪️ 张力闭环切换为开环恒流模式
  ▪️ 发出声光提示：“热备接管中，请勿操作”

🌟效果说话：
某包装膜厂纵剪线部署后，经历2次主PLC固件异常重启，切换全程＜420ms，收卷张力波动＜±1.2N，零断带、零重穿、零人工干预。

🔌 安全控制器独立回路硬接线备份：当“软件大脑”罢工，让“神经反射”照常工作

核心原则：安全功能，永不依赖PLC扫描周期。
速捷标准配置：
- 安全继电器（如Pilz PNOZmulti2）完全独立供电（双路UPS）、独立输入（急停按钮直连）、独立输出（直驱主轴接触器线圈）
- 关键安全信号（光幕、安全门、双手按钮）不经PLC任何中间继电器，100%硬线直达安全控制器
- 更进一步：为张力超限保护增加纯模拟量硬线通道——
  张力传感器4–20mA信号，经安全型信号隔离器（如Phoenix VALVE-4I）后，直接驱动一个独立安全继电器；
  当张力＞130%设定值且持续＞150ms，该继电器立即切断主轴动力，无视PLC是否在线、HMI是否黑屏、网络是否瘫痪。

💡冷知识：
这条硬线通道，我们叫它「保命专线」。它不走网线，不进柜子，用红色套管单独敷设，标签上就印两个字：“别动”。

📌 停机事件自动触发工艺参数冻结与断点记忆功能：让重启像“游戏读档”

最烦什么？停机后重新找张力零点、重设卷径、再对刀……半小时没了。
速捷解决方案：
- PLC内置高速中断程序，一旦捕获急停上升沿或安全继电器Q输出变0，立刻：
  ▪️ 冻结当前所有工艺变量（张力设定、线速度、卷径、刀具偏置、PID参数）→ 存入保持性DB块
  ▪️ 记录主轴编码器绝对位置、收/放卷编码器脉冲计数值 → 生成唯一断点ID
  ▪️ 将上述数据打包，通过MQTT发至本地边缘服务器（离线亦可存）
- 复位后，HMI点击【一键续产】→ 自动加载断点参数 + 执行3秒软启动 → 37秒内恢复至停机前98%工艺状态
