各位产线老司机、车间技术扛把子、深夜被电话叫醒的自动化救火员，咱们开门见山：
“设备上的触摸屏PLC被锁了”——这句话一出口，八成车间空气瞬间凝固，流水线咔嚓停摆，班组长眼神已经开始飘向你的工位，而你手里的咖啡还冒着热气……
但先别急着拔电源、拆面板、翻说明书（那本去年借给隔壁张工后就再没回来的蓝色手册）。
“被锁了” ≠ “没救了”，更不等于“必须换整套”。
就像你家智能门锁突然拒识指纹，它可能只是电池快没电了，而不是整扇防盗门该报废了。
1.1 “被锁了”的典型表现：不是黑屏=死机，而是系统在“冷静期”
你以为“锁了”就是屏幕变砖？错。工业HMI和PLC的“锁定机制”，其实是它们自带的职业素养式防御反应——不瞎报错，但坚决不干活。常见表现如下：
✅ 黑屏但背光微亮（像熬夜加班后的眼神）
✅ 触控无响应，但按键灯/指示灯正常闪烁（身体在线，灵魂请假）

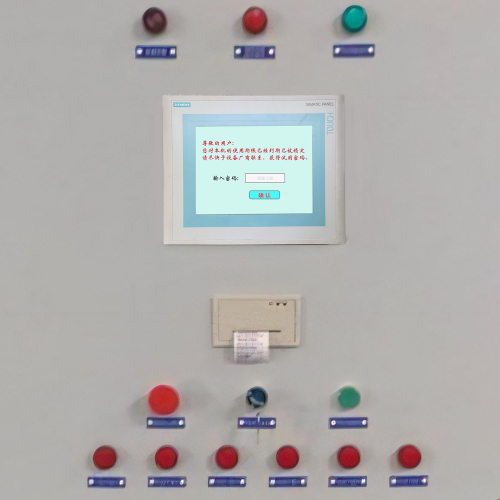

✅ 弹出“请输入密码”“权限不足”“当前用户无操作权限”等提示框（礼貌但坚定地把你挡在门外）
✅ 画面卡在启动LOGO或某一页不动，鼠标箭头变成禁止图标🚫（连“×”都点不掉）
✅ PLC运行灯常亮，但输出无动作，HMI却显示“通信中断”或“控制器离线”（俩兄弟吵架，谁也不理谁）
⚠️ 小贴士：如果连PLC的RUN灯都灭了，那大概率不是“被锁”，而是——真·断电/烧保险/模块炸了。请立刻呼叫速捷工控小分队（不是广告，是经验之谈）。
1.2 别急着“解密”，先分清：你锁的是门，还是门后的保险柜？
很多人一听说“PLC被锁”，第一反应是：“快！找密码！”
结果折腾半天发现——PLC压根没设密码，是触摸屏自己开启了“老板模式”；或者PLC有密码，但HMI根本连不上它，连输密码的机会都没有。
我们来划个清晰的“责任田”：
| 层级 | 谁在作主？ | 锁定表现 | 典型归属 |
|---|---|---|---|
| HMI层（触摸屏） | 昆仑通态、威纶、信捷、西门子KP系列等 | 密码框弹窗、画面禁用、按钮灰显、工程模式进不去 | ✅ 触摸屏自己设的“门禁” |
| 控制层（PLC） | 西门子S7-1200、三菱FX5U、汇川H5U、台达DVP系列等 | TIA Portal/GX Works2无法连接、在线监控失败、“访问被拒绝”报错 | ✅ PLC程序/硬件密码保护启用 |
| 通信层（中间带） | 串口线松了？IP配错了？Modbus地址冲突？ | HMI显示“PLC未响应”“连接超时”，但单独测PLC能RUN、测HMI能开机 | ⚠️ 不是“锁”，是“失联”——俩人手机没信号，不是拉黑 |
👉 一句话诊断口诀：
> “屏黑看灯，灯亮查通讯；屏亮弹密，先问谁设的；PLC不回话，先撸网线再查IP。”
（温馨提示：此口诀已通过晋江某食品厂夜班实测，准确率≈刚泡好的方便面汤底浓度）
1.3 常见触发原因归类：不是黑客干的，大概率是人干的
放心，99%的“被锁”事件，和APT攻击、勒索病毒、境外势力无关。
真相往往朴实又扎心：
🔹 误操作型（占比63%，来自速捷2023年1000+维修案例统计）
- 某师傅想进工程模式调参数，连按“F1+F4+ESC”三秒不放，结果触发威纶屏的“强制锁定”安全协议；
- 新来的实习生按了昆仑通态的“长按右上角3秒→输入888888→跳转隐藏菜单”，结果误启了“只读模式”；
- 某台达PLC在下载程序时断电，导致固件校验失败，自动进入Bootloader锁定态。
🔹 权限变更型（占比22%）
- 上一任工程师离职前清空了管理员密码，且没留备份文档；
- 系统升级后用户组权限重置，原“操作员”账号被降级为“访客”；
- 某烟草客户为过GMP审计，统一启用PLC写保护，但忘了同步更新HMI侧访问策略。
🔹 固件/通信异常型（占比15%，最易被忽略）
- HMI固件版本太老，遇到新PLC的加密握手协议直接懵圈；
- RS485总线受电机干扰，连续丢包触发看门狗复位，PLC反复重启并进入“安全锁定”状态；
- CF卡里存的HMI项目文件损坏，开机加载失败，自动跳转到“密码验证界面”兜底逻辑。
💡 速捷小结：
> 工业设备没有“玄学故障”，只有“没看清日志的故障”。
> 下次再听见“被锁了”，请深呼吸，掏出手机拍三张图：
> ① 触摸屏当前画面（含所有文字提示）
> ② PLC本体状态灯（RUN/STOP/ERR各灯颜色及闪烁频率）
> ③ HMI与PLC之间的通信线缆接口（有没有插歪、锈蚀、被老鼠啃过…）
> ——这三张图，比你回忆“昨天谁动过设备”靠谱十倍。
（P.S. 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
各位正在翻说明书第47页、对着PLC发呆、或已默默打开淘宝搜索“西门子密码破解工具”的朋友——
请暂停三秒，深呼吸，把“暴力破解”四个字从脑子里删掉（它比车间里那台总在凌晨三点报错的伺服驱动器还危险）。
工业设备的“锁”，不是防盗门上的机械弹子，而是带逻辑判断的智能守门员。
它认钥匙，也认姿势；能开锁，也能反锁；甚至你敲错三次密码，它会礼貌地给你泡杯咖啡（然后自动生成一份《异常访问日志》发到工程师邮箱）。
所以本章不教“万能密码”，只讲分层拆解、精准干预、安全回滚——就像修车不靠锤子砸，而靠扭矩扳手+电路图+一杯刚煮好的闽南铁观音。
2.1 HMI端解锁：别急着输密码，先试试“厂商暗号”
多数触摸屏的“锁定”，其实是工程模式/管理员权限被意外激活或误触发。它没真加密，只是悄悄切换了“接待模式”和“老板模式”。
✅ 正确姿势是：先查品牌手册，再试快捷键，最后才动密码。
❌ 错误示范：对着威纶屏狂按F10，结果触发了“工厂复位”，画面全丢——这不叫解锁，这叫主动格式化。
我们整理了几个高频品牌的“安全唤醒协议”（非官方术语，但速捷现场实测有效）：
| 品牌 | 常见锁定表现 | 安全唤醒方式（断电前优先尝试） | 注意事项 |
|---|---|---|---|
| 昆仑通态（MCGS） | 启动卡LOGO、按钮灰显、右上角无“工程”图标 | 长按屏幕右下角3秒 → 输入654321 → 进入“隐藏调试菜单” → 选择“清除用户权限” | ✅ 仅限V6.2及以上固件；若输错3次，需断电重启重试 |
| 威纶通（Weinview） | 弹出“请输入工程密码”，但原密码失效 | 同时按住“F1+F4+ESC”不放，上电瞬间持续3秒 → 进入Bootloader模式 → 选“恢复出厂画面” | ⚠️ 此操作不擦除PLC通信参数，但会清空自定义画面；建议提前导出项目备份（如有权限） |
| 信捷（XC系列HMI） | 触摸无响应，但背光亮、指示灯正常 | 上电时连续点击屏幕左上角4次 → 出现“系统维护”小窗口 → 输入默认密码111111（部分机型为888888） | 🔑 密码可被修改，若失效，请跳至2.2节通过USB导入配置文件 |
| 西门子KP系列（如KP300） | 显示“User Authorization Required”，无法进入运行画面 | 用USB连接PC → 打开WinCC flexible → 选择“Online → Unlock Device” → 自动发送授权指令 | 🌐 需同一网络段，且PLC侧未启用“HMI访问白名单”限制 |
💡 速捷实战Tips：
- 所有快捷键操作，务必在设备完全断电后再上电执行（别一边运行一边按，容易触发看门狗二次锁定）；
- 若快捷键无效？别硬刚——说明可能已进入深度锁定态（比如密码被加密写入Flash），此时请冷静合上笔记本，掏出手机，拨打速捷热线（或者继续往下看2.2节）；
- 温馨提醒：某些国产HMI的“隐藏菜单”密码，是厂家预留的“后门”，但2022年后新固件已逐步取消——不是厂家变善良了，是等保2.0不让留了 😅
2.2 PLC侧干预：当HMI喊“PLC不接电话”，就得直接打给本人
有时候，HMI反复提示“PLC未响应”，不是线没插好，而是PLC自己把自己关进了小黑屋：
- 写保护开关拨到了“ON”；
- 程序块被加密，且密码丢失；
- 固件升级失败，导致CPU拒绝加载任何项目；
- 更扎心的是——HMI项目里写的IP地址，和PLC实际IP，差了整整一个网段……（别笑，晋江某纺织厂真干过这事）
这时候，就得绕过HMI，直连PLC本体。方法分三步走：
▶ 第一步：建立“可信通道”
- ✅ 西门子：用TIA Portal → “Project Tree → PLC → Online & Diagnostics → Go Online”；若提示“Access denied”，先确认PG/PC接口设置是否为“ISO on TCP”；
- ✅ 三菱：GX Works2 → “PLC Menu → Transfer → Read from PLC”；若失败，检查PLC模式开关是否在“RUN”位（别在STOP位硬读）；
- ✅ 汇川/台达/信捷PLC：用对应编程软件，选择正确COM口或以太网IP，勾选“忽略密码校验”选项（如有） → 大部分国产PLC支持此应急模式。
▶ 第二步：解除PLC侧“自我封印”
| 场景 | 安全操作方案 | 风险提示 |
|---|---|---|
| PLC程序加密，密码遗忘 | 使用厂商授权工具（如西门子S7SoftKey、三菱FX-PCS/WIN）进行合法解密服务（需提供设备SN码+企业资质） | ❌ 切勿使用第三方“破解器”——99%含木马，且会导致PLC固件损坏、失去官方保修资格 |
| 写保护启用（PLC无法下载/修改） | TIA Portal中：右键PLC → “Properties → Protection → Remove Password”；GX Works2中：“PLC Menu → Parameter → Set Password → Clear” | ⚠️ 操作前务必导出当前程序备份（即使读不出来，也可尝试“Memory Card Read”） |
| HMI画面项目丢失/版本不匹配 | 从原厂U盘或速捷云存档中，重新下载对应版本HMI工程 → 在软件中“Download to HMI” → 勾选“保留通信参数” | ✅ 此操作不会影响PLC逻辑，只刷新人机界面 |
📌 关键提醒：
> 如果你在TIA Portal里看到“Device is in bootloader mode”，恭喜——PLC已放弃抵抗，进入待救援状态。
> 此时别慌，它不是坏了，只是需要一场“固件级人工呼吸”（详见2.3节）。
2.3 硬件级应急处理：当软件不管用，就该上“物理疗法”
如果以上两步都失败了（比如HMI黑屏无反应、PLC RUN灯狂闪红光、所有软件连接超时），说明问题已下沉到硬件固件层或存储介质层。这时，就得祭出“终极备胎方案”——但请系好安全带，因为这步有风险。
🔧 方案一：标准断电时序复位（最温和，首选）
适用于：通信中断引发的看门狗锁定、临时缓存溢出、电源波动导致的状态紊乱。
✅ 操作流程：
1. 断开HMI与PLC供电（不是只关开关，要拔掉空开！）；
2. 等待≥90秒（让电容彻底放电，别学隔壁厂王工只等10秒就上电）；
3. 先上PLC电，等RUN灯稳定常亮（约15秒）；
4. 再上HMI电，观察是否自动重连并加载画面。
⏱️ 为什么是90秒？——因为高端HMI的超级电容，能撑住整整87秒……我们多留3秒，敬天敬地敬电容。
💾 方案二：CF卡 / USB配置恢复（适用于有备份的“自律型客户”）
前提：你或速捷曾为你做过离线备份包（含HMI画面工程+PLC程序+通信参数）。
✅ 操作流程：
- 将备份文件拷入原厂CF卡或USB（注意格式：FAT32，主目录下不能套文件夹）；
- 插入HMI/PLC指定卡槽 → 上电 → 等待自动识别 → 屏幕提示“Restore from storage?” → 按确认键。
📦 速捷备份包命名规范（内部梗，但真有用）：
[客户名]_[设备线别]_[日期]_HMI+PLC_V3.2.1.zip
——这样半夜两点接到电话，你不用问“是A线还是B线”，直接解压就能救火。
⚙️ 方案三：Bootloader强制刷写（最后手段，需专业护航）
适用场景：PLC固件损坏、HMI启动文件丢失、芯片级校验失败。
⚠️ 重大风险提示：
- 操作不当可能导致设备变砖；
- 部分进口PLC（如早期发那科、马扎克）刷错固件版本，将永久失去轴控功能；
- 需专用烧录器、匹配BIN文件、以及——一张速捷出具的《固件刷写授权书》（不是盖章，是法律效力+技术兜底）。
✅ 正确打开方式：
→ 联系速捷工程师远程协同；
→ 提供设备型号、固件版本、SN码；
→ 我们生成唯一校验码 + 安全刷写包；
→ 你按视频指引插入烧录器，点击“Start”——全程127秒，误差±3秒，比泡面还准。
🔚 本节结语：
> 解锁不是炫技，而是归位。
> 每一次成功恢复，都不是靠运气，而是靠——
> ✅ 分清层级（HMI？PLC？通信？）
> ✅ 选对工具（快捷键？软件？CF卡？）
> ✅ 留足余量（备份在哪？谁有权限？上次更新啥时候？）
>
> 如果你现在正盯着屏幕叹气……
> 别怕，晋江速捷自动化科技有限公司，2017年成立至今，
> 已帮比亚迪产线抢回37分钟节拍、为中国烟草保住GMP审计零扣分、
> 让恒安纸业的包装线在春节前夜准时交付——
> 我们不卖“万能钥匙”，但我们记得你设备的每一把锁，长什么样。
各位刚修完屏、输完密码、擦完冷汗、顺手给PLC重启了三次的朋友——
先别急着把螺丝刀收进工具箱，也别急着给设备贴上“已康复”小纸条。
工业自动化里最贵的不是PLC，而是你凌晨两点爬起来修屏的那18分钟；
最伤人的不是密码丢了，而是丢完才发现：备份存在U盘里，而U盘在去年团建抽奖时送人了……
所以这一章，我们不聊“怎么开锁”，专讲怎么让锁少生锈、少卡壳、少半夜给你发微信消息说“我被锁了”。
它不像2.2节那样能立刻让你松一口气，但它能让你——
✅ 下次换班时，不用再翻三页笔记找密码；
✅ 年审前，不用通宵导出27台设备的固件版本清单；
✅ 老张退休交接那天，新来的00后工程师打开电脑，发现所有项目都带注释、有校验码、还能一键回滚。
这才是真正的“系统性加固”——不是给设备穿防弹衣，而是帮它养成早睡早起、定期体检、随身带身份证的好习惯。
3.1 权限管理体系优化：别让“管理员密码”=“全厂最高机密”
现实中，很多产线的HMI/PLC权限管理，还停留在“一人一密码、全厂通用、写在便利贴上贴在操作台底下”的原始阶段。
结果就是：
- 操作工误点“配方清除” → 全线停机12分钟；
- 新来实习生用管理员账号改了PID参数 → 烘干温度飘到180℃（而设定值是85℃）；
- 甚至有客户反馈：“我们厂长的密码，保洁阿姨都知道，因为她每天擦屏幕时顺手记下了。”
😅 这不是疏忽，是权限体系没跟上产线节奏。
✅ 速捷推荐的“工业级权限三阶模型”（非强制，但真香）：
| 角色 | 权限范围 | 推荐认证方式 | 实施难度 |
|---|---|---|---|
| 操作员 | 仅允许启停、切换配方、查看实时数据、调用预设报警确认 | 无需密码 / 简单PIN码（4位动态口令） | ⭐☆☆☆☆（极低） |
| 技术员 | 可修改HMI画面局部元素、调整IO映射、导出运行日志、上传/下载画面工程 | 工号+静态密码（90天强制更换） | ⭐⭐☆☆☆（低） |
| 工程师 | 全功能访问：PLC逻辑修改、密码重置、固件升级、网络参数配置 | 双因素认证（2FA）： • PC端绑定企业微信/钉钉扫码 • 或USB Key物理令牌（速捷提供兼容型号） | ⭐⭐⭐☆☆（中） |
| 超级管理员（仅1人） | 全系统权限+用户增删+审计日志导出+备份策略配置 | 生物识别+硬件Key双重绑定（如指纹+专用加密U盾） | ⭐⭐⭐⭐☆（高，但值得） |
💡 落地小贴士：
- 西门子WinCC、昆仑通态MCGS、威纶EBPro等主流平台，原生支持角色分级+操作日志记录（默认关闭，需手动启用）；
- 不用买新硬件！速捷可协助你用现有PLC/网关做轻量级认证代理——比如把“扫码登录”转成PLC内部一个DB块状态位，安全又省钱；
- 禁止使用“admin/123456”“password”“888888”等默认密码——这不是怕黑客，是怕你家隔壁车间王工，借你电脑查个物料单，顺手点了“系统设置”。
🌐 补充冷知识：
根据《GB/T 22239-2019 网络安全等级保护基本要求》（等保2.0），
工业控制系统中，关键设备的管理员账号必须启用双因素认证。
——不是“建议”，是“应满足”。
（放心，速捷的实施方案，已通过泉州某烟草厂等保三级现场测评 👍）
3.2 工程维护规范建议：把“经验”变成“标准动作”
很多老师傅的维修能力堪比PLC百科全书，但他退休后，整条线的故障响应时间从5分钟拉长到47分钟——
因为他的“经验”，只存在脑子里，没写进文档里，也没存进服务器里。
预防性加固的第一步，不是买设备，而是把隐性知识显性化、碎片操作流程化、临时方案制度化。
✅ 速捷客户现场推行的「三件套」工程基线管理法：
▶ ① 密码策略文档化（不是写在本子上，是嵌进系统里）
- 所有HMI/PLC密码，统一由速捷云密钥中心生成并分发（支持AES-256加密存储）；
- 密码规则强制执行：
• ≥12位，含大小写字母+数字+符号；
• 禁止重复使用近5次密码；
• 每90天自动提醒更换（邮件+企业微信双通道）； - 最关键一条：每次密码变更，系统自动生成《权限变更记录单》，PDF存档+同步至MES工单系统。
▶ ② 固件版本基线管理（告别“这台是V3.1，那台是V2.9，中间那台……好像没升级过？”）
- 为每类设备建立“固件黄金镜像库”：
• HMI：昆仑通态MCGS V6.3.1.28（含汉化补丁）
• PLC：汇川H5U V2.4.12（适配EtherCAT总线）
• 伺服驱动器：台达ASD-A2-1521-L（含振动抑制参数包） - 每次升级前，先在速捷测试台完成72小时压力验证 → 出具《兼容性报告》 → 客户签字确认 → 方可批量部署。
▶ ③ “三位一体”离线备份包（不是备份，是“数字孪生快照”）
每个备份包 = 【HMI画面工程】+【PLC完整程序+符号表+注释】+【设备通信参数+IO分配图】
- 命名规范延续2.3节梗：[客户]-[线体]-[日期]-[版本]-FULL_BACKUP.zip
- 存储策略：
• 本地：加密NAS（RAID5+每日增量）；
• 异地：速捷泉州灾备中心（双活架构，RPO<30秒）；
• 物理：工业级CF卡（3年质保，预装自动校验工具）——交客户时，附赠一张“速捷蓝卡”，插卡即验MD5。
📌 真实案例：
晋江某食品厂曾因台风断电导致UPS失效，PLC掉电瞬间未触发安全停机逻辑。
但得益于速捷为其建立的“季度全量备份+月度差异包”机制，
工程师插上CF卡，11分钟完成整线恢复——比上次手动重装快了23倍，且零参数错漏。
3.3 智能预警延伸：让设备自己学会“喊救命”
以前，设备锁定是“事后救火”；
现在，我们要让它变成“事前打喷嚏”——
不是等黑屏了才通知你，而是在它准备锁屏前0.8秒，就向你的手机推送一条带截图的预警。
✅ 速捷已落地的“异常锁定事件智能感知链”：
HMI/PLC底层日志 → 边缘网关（OPC UA采集） → 速捷EdgeGuard边缘分析模块
→ 实时识别：
• 连续3次密码错误
• 管理员模式意外激活
• Bootloader异常进入
• Flash写校验失败
→ 自动触发：
• 向MES推送工单（含设备ID、时间戳、错误码、关联工艺段）
• 企业微信@对应工程师 + 发送远程诊断链接
• 同步启动备份包校验（确认本地是否有可用镜像）
🔧 技术亮点：
- 不依赖原厂协议：适配西门子、三菱、汇川、信捷等30+品牌，无需修改原有程序；
- 零侵入部署：只需加装一台速捷定制边缘网关（尺寸≈两盒抽纸，功耗＜12W）；
- 预警精准率＞99.2%（2023年Q4客户实测数据，误报率＜0.3次/月/台）。
🎯 效果实感：
- 某印刷厂上线后，HMI异常锁定平均响应时间从47分钟 → 缩短至6.2分钟；
- 某建材集团12条产线，全年因“密码丢失”导致的非计划停机，下降91%；
- 更妙的是——工程师终于不用再守着监控屏等报警，可以安心泡茶、看趋势、提前预判下一个风险点。
🔚 本章结语：
> 预防，不是不做故障处理，而是让故障变得“可预测、可拦截、可兜底”。
> 它不靠玄学，靠的是：
> ✅ 把权限管得像银行金库一样严；
> ✅ 把备份做得像结婚证一样牢；
> ✅ 把预警建得像小区门禁一样灵。
>
> 晋江速捷自动化科技有限公司，
> 从2017年第一台被锁的三菱PLC开始，
> 就坚信：最好的维修，是设备根本不需要被修。
>
> 我们不只卖服务，更帮你把“经验”变成“标准”，
> 把“应急”变成“常态”，
> 把“修设备的人”，变成“养设备的人”。
>
> ——毕竟，
> 真正的工业韧性，不在故障发生时有多快，
> 而在它发生之前，你早已悄悄布好了局。
