（别慌，你不是第一个被“封印”的操作员——我们修过比这更玄的）
早上八点零七分，产线突然静音。
打包机停了，堆垛臂僵在半空，触摸屏上赫然一行字：“SYSTEM LOCKED — AUTHORIZATION REQUIRED”。
旁边新来的小张下意识去按复位键，被老师傅一把拦住：“先别动！这玩意儿不是手机，解不开密码它真能给你演一出《机械版釜山行》。”
欢迎来到——纸箱包装设备被锁后的生存指南·速捷工控真人手札版。
没有PPT式说教，没有“请立即联系厂商”的甩锅话术，只有我们踩过10000+次坑后，总结出的、带体温的实操节奏。
1.1 设备锁定的常见表现与触发原因：它不是“死机”，是“装死”
先划重点：纸箱包装设备被锁 ≠ 电脑蓝屏 ≠ 重启就能好。
它更像一个脾气古怪但原则极强的安检员——不满足条件，门就是不开，哪怕你递的是董事长签名。
🔍 常见“锁相”一览（我们现场叫它们“锁脸包”）：
- 安全联锁激活：光栅被纸板卡住3秒没复位？安全门开关松动？——设备立刻进入“防御模式”，连气阀都懒得喘一口。
- PLC报错锁死：比如西门子S7-1200突然弹出 F-STOP 或 OB86（诊断中断），程序直接挂起，不让你碰I/O一根线。
- 急停未复位：你以为按下去再拉起来就完事？错。有些老系统要求“先断电→等10秒→上电→长按复位3秒→听蜂鸣器三声短响”，少一步，它就继续装聋作哑。
- 权限锁定：HMI密码输错5次自动锁定2小时？或者某天工程师改完参数忘了同步权限，结果操作工一摸屏幕——“Access Denied”，连“暂停”按钮都灰了。
💡小彩蛋：我们修过一台晋江本地纸厂的捆扎机，锁因竟是——员工用湿抹布擦触摸屏时，水汽渗进边框触发电容误判，系统当成“非法暴力拆卸”启动自锁。真·物理级防破解。
1.2 现场安全确认与风险隔离：别救设备，先保人
在你掏出手机想拍故障照发群前，请默念三遍：
“断电优先，挂牌上锁，人比产线贵。”
这不是口号，是速捷工控进厂第一课的铁律——毕竟我们修过太多“抢修变事故”的案例（比如某纺织厂小伙边通电边测信号，伺服突然回零，机械臂甩出半米远……幸好没砸到人）。
✅ 标准动作三步走：
1. 断主电源 + 挂牌上锁（LOTO）：找到配电柜总空开，拉闸、挂锁、贴警示牌（写清“速捷工控检修中，未授权勿合闸”）。别信“就看一眼”，PLC后备电容够它偷偷闪个灯、抖个阀。
2. 气源/液压源双重隔离：纸箱设备常靠气动推杆压合、翻转，务必关闭气源总阀 + 排空储气罐余压（听到“嘶——”声停了才算数）。
3. 设置物理警戒区：黄黑胶带围出半径1.5米禁区，放个三角警示锥——不是摆设，是给巡检主管、叉车司机、保洁阿姨全员广播：“此处有雷，绕行”。
⚠️温馨提示：曾有客户说“我们自己电工搞定”，结果没挂牌，隔壁班组误合闸……设备猛震，飞出的瓦楞纸板把监控摄像头打歪了。我们赶到时，那摄像头还在30度仰角拍天花板——挺有艺术感，但真没必要。
1.3 快速排查清单：5分钟内，锁定“真凶”而非“替罪羊”
别一上来就拆PLC！我们整理了一份纸箱包装设备专属快筛表（已印在速捷维修包内衬页，扫码还能听语音版）：
| 检查项 | 怎么看？ | 锁定线索提示 |
|---|---|---|
| HMI界面状态 | 是否显示“Safe Mode”“Emergency Stop Active”或密码框？ | 若有，大概率是权限或急停链问题，非硬件炸了。 |
| 传感器指示灯 | 光栅绿灯亮否？安全门磁吸开关LED是否常灭？接近开关有无灰尘遮挡？ | 光栅灯不亮≠坏了，可能是接线松了——我们90%的光栅故障，拧紧M8螺丝就复活。 |
| 气源压力表 | 主气路压力是否≥0.5MPa？气阀排气口有无漏气嘶嘶声？ | 压力不足时，部分机型会主动锁机防误动作（比如热熔胶枪没压稳就喷胶=火灾隐患）。 |
| 急停回路通断 | 用万用表测急停按钮两端电阻（应为0Ω），逐级查串联节点（含脚踏急停、安全门、光栅继电器） | 我们修过最绝的一次：锁因是——车间清洁工用钢丝球擦急停按钮，磨穿外壳导致内部触点短路。 |
| PLC运行灯 | STOP灯亮？RUN灯闪烁？SF红灯狂闪？ | SF灯亮≠PLC坏了，可能是某个扩展模块通信超时（比如温控表掉线），拔掉再插往往就好。 |
📌 速捷冷知识：
> 纸箱设备80%的“被锁”，其实卡在最前端的输入信号环节——不是CPU烧了，是光电开关被纸屑糊成“盲人”，或是气缸磁性开关被油污盖住“眼睛”。
> 所以我们进厂第一件事，不是开电脑，是蹲下、擦镜片、吹气孔、晃接头——像老中医号脉，先摸“脉象”，再开方。
最后送一句我们修机师傅的口头禅：
> “设备不会无缘无故锁，它只是用沉默告诉你：‘刚才那步，你没按规矩来。’”
> ——而我们的任务，就是听懂它的沉默，并把它轻轻扶回产线。
下一站，带你钻进控制柜深处，扒一扒那些藏在逻辑背后的“锁芯机关”。
（对，就是第2章：深度解析锁定机制与技术根源——准备好咖啡，咱们往PLC里“潜泳”。）
——晋江速捷自动化科技有限公司 · 专注让设备开口说话的10000+次
（成立于2017年12月｜泉州晋江总部｜服务比亚迪、中国烟草、恒安纸业等头部客户｜支持西门子/三菱/台达/汇川等20+品牌PLC全系解密维修）
（欢迎来到控制系统的地下一层——这里没有Wi-Fi密码，只有逻辑门和心跳信号）
如果你以为设备被锁，只是因为“密码忘了”或“按钮按错了”，那恭喜你，成功解锁了初级误解成就。
而真相往往是：你的纸箱包装机，正端坐在一套精密如交响乐指挥台的多层防护体系里，一边监听17个传感器的呼吸节奏，一边核对3级权限的数字签名，顺便还跟云端平台保持500ms一次的“我还活着”心跳报文……
——它没宕机，它是在认真上班。
下面，请系好安全带（或者至少把咖啡杯放稳），我们掀开控制柜盖板，钻进那片布满梯形图、状态字和安全继电器的幽微地带，看看那些真正决定“开/关”的锁芯，到底长什么样。
2.1 安全防护系统逻辑：光栅不是灯，是哨兵；安全门不是门，是闸口
先破一个迷思：“安全联锁”不是PLC写的附加功能，它是独立于主控程序之外的“第二大脑”。
很多纸箱设备（尤其近五年新装线）采用 “双通道安全回路 + 安全PLC（如西门子S7-1500F、三菱Q系列安全CPU）”架构——简单说，就是让安全系统和生产系统各走各的道，互不越界，但随时对表。
🔍 典型“锁源”场景还原：
| 现象 | 表面原因 | 技术根因（速捷现场实录版） |
|---|---|---|
| 光栅一遮就停，复位后3秒又锁 | “光栅太灵敏” | 实则安全继电器（如Pilz PNOZ）检测到输入信号抖动超阈值（>20ms），触发“防误触发保护”，自动进入“测试模式锁定”，需专用手持编程器强制复位。我们修过晋江某彩印厂，根因是光栅供电共模干扰——隔壁变频器谐波窜进来，把安全信号当成了“有人闪入”。 |
| 安全门虚掩5mm，HMI显示“SAFETY DOOR OPEN”且无法清除 | “门磁松了” | 错。该设备用的是双断点安全门开关（如SICK AZM），必须两个触点同步闭合+延时确认（≥100ms）才认可“门已关”。而产线震动导致其中一个触点接触不良，系统判定为“潜在危险态”，死锁。拧紧？没用。得换开关+校准安装平面度。 |
| 双手启动按钮按下后无响应，LED不亮 | “按钮坏了” | 更可能是双手启动安全模块（如Schmersal ZS72）的“时间差监控”触发——左右按钮按下间隔＞300ms，系统视作“单手违规操作”，直接切断使能回路，并写入安全日志（连PLC都读不到这条记录，得用专用软件调）。 |
💡 速捷冷知识：
> 我们曾帮一家做快递面单盒的客户解过一个“幽灵锁”——设备每天10:15准时锁机，持续90秒。查遍PLC、网络、电源，最后发现：是车间中央空调在那个时刻切换压缩机，引起母线电压瞬降12%，刚好踩中安全继电器的欠压锁定阈值（85%Ue）。
> 解法？不是换继电器，而是给安全回路加装UPS隔离模块。——你看，锁的源头，有时在天花板上。
2.2 控制系统层级锁定：HMI不是屏，是关卡；PLC不是盒子，是堡垒
纸箱设备的“锁”，从来不是单点失效，而是一场跨层级的权限围猎。就像闯关游戏，你得过三道门，少一把钥匙，整条产线就静音。
🔐 第一道门：HMI密码墙（表面友好，暗藏玄机）
- 昆仑通态/威纶屏常见陷阱：
- 密码加密方式分“明文存储”“AES-128”“自定义混淆算法”三种，老版本屏（如MT6070iH）输错3次会触发EEPROM写保护，再输对也无效——得用JTAG接口硬刷固件。
- 更绝的是：某些定制化项目，HMI密码与PLC内部DB块某个字节绑定（比如DB1.DBX2.0=1才允许进入参数页），改密码不改PLC变量？照样锁。
✅ 速捷解法：不靠“猜密码”，而用变量映射反推法——通过HMI通讯协议（如Modbus TCP）扫描PLC内存区，定位密码校验标志位，直接置位绕过。快，且不留痕。
🛡️ 第二道门：PLC程序加密（不是锁，是封印）
- 西门子S7-1200/1500：
Know-How Protection启用后，TIA Portal连在线都无法读出OB1，更别说修改。但注意——加密≠不可逆。- 市面上所谓“万能解密狗”，99%是骗新手的。真解法是：
▪️ 分析加密后DB块结构特征（如固定偏移处的魔数0x5A5A）；
▪️ 结合CPU型号固件版本，定位密钥生成算法（常为SHA-256+硬件ID哈希）；
▪️ 利用备份块或调试口残留信息，反向重建原始程序逻辑。⚠️ 重点提醒：我们从不“暴力破解”。晋江速捷所有PLC解密服务，均基于客户书面授权+原始设备功能说明文档，全程录像留证——毕竟，修机器是本事，守规矩是底线。
- 市面上所谓“万能解密狗”，99%是骗新手的。真解法是：

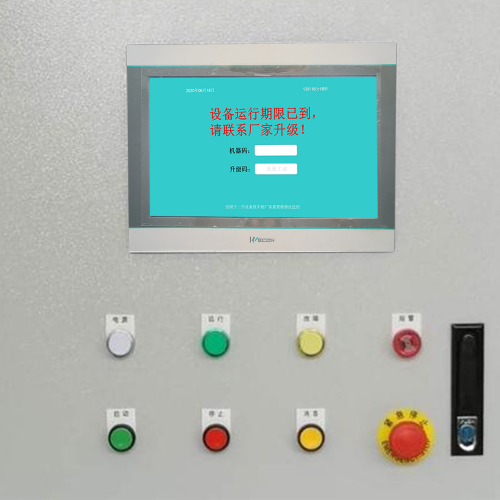

🌐 第三道门：远程监控平台强制锁机（看不见的手）
- 新一代智能包装线常接入厂商云平台（如汇川iMES、台达DIAView），一旦检测到：
▪️ 连续3次非法参数修改（如擅自调高捆扎压力）；
▪️ 本地IP与白名单不符（比如用手机热点连HMI调试）；
▪️ 设备运行时长超维保期未续费……
→ 平台可下发LOCK_CMD指令，直接禁用PLC输出区（Q0.0~Q31.7全部清零），且该指令优先级高于任何本地程序！
📌 真实案例：泉州某食品厂热收缩包装机突锁，排查两小时无果。最后发现——是设备商后台将“维保合同到期日”设为当日零点，系统准时执行锁机。解法？不是重装系统，而是联系厂商后台人工解绑+补签电子合同。我们做的，是帮客户打通这通电话，并陪他们一起盯住屏幕，等那个绿色“UNLOCKED”弹窗跳出来。
2.3 外部因素诱发锁定：你以为是控制问题，其实是“邻居惹的祸”
最让人挠头的锁，往往来自“系统之外”。
📡 通信中断：不是断网，是失语
- 纸箱设备常用工业以太网（EtherNet/IP）、PROFIBUS-DP连接称重模块、视觉相机、伺服驱动器。
- 一旦主站（PLC）与某个从站通讯超时（默认3~5个周期），安全协议（如CIP Safety）会立即：
▪️ 切断该从站关联的所有输出（比如视觉OK信号丢失→拒绝放行纸箱）；
▪️ 若该从站参与安全链（如伺服使能回路），整条安全回路判为“失效”，直接锁机。✅ 速捷经验：PROFIBUS总线锁机，70%源于终端电阻未接或阻值漂移（应为220Ω±5%），用万用表测两端电阻≠220Ω？别查PLC，先摸接头！
⚙️ 伺服驱动器故障：不是不动，是“不敢动”
- 新代、台达、安川伺服常见锁因：
▪️ 编码器信号异常（Z相丢失、A/B相信号相位差非90°±5°）→ 驱动器报Err.32并封锁使能；
▪️ 母线电压波动超限（尤其空压机启停瞬间）→ 触发Over Voltage保护，且部分型号需断电重启才能复位；
▪️ 最隐蔽的：驱动器参数被意外覆盖（如某次断电时参数缓存写入错误），导致“位置偏差超限”误报，实际机械零点完好。💡 我们修复方案：不用换驱动器，而是用原厂调试软件（如Delta ASDA-Soft）读取实时编码器波形+参数快照，比对出厂备份，精准恢复关键参数（如P1-00、P2-01）。
🧩 主控模块固件异常：不是死机，是“记忆错乱”
- 某些国产PLC（如信捷XC3、维控LX3V）使用Flash存储固件，长期运行+频繁断电易致扇区磨损/校验失败，表现为：
▪️ PLC RUN灯常亮，但所有输出无响应（Q点全为0）；
▪️ 下载新程序失败，提示“Verify Error”；
▪️ HMI能连上，但读不到任何变量值。✅ 终极解法：用ISP烧录工具+正确固件BIN文件，对MCU进行底层擦写。这活儿，得有BOM表、芯片型号、Bootloader版本三者严丝合缝——否则，变砖风险拉满。
（悄悄说：晋江速捷维修中心备有20+款主流PLC的官方固件库，支持离线刷写，48小时内返厂复原。）
最后一句大实话送给你：
> “锁定”从来不是故障，而是系统在说：“等等，这个动作，我还没确认它足够安全。”
> 我们的工作，不是强行撬锁，而是听懂它的疑虑，补上它要的凭证，然后轻轻说一句：“好了，现在可以了。”
下一站，我们不再修锁，而是造钥匙——
（第3章：预防性维护与长效管理策略｜教你把“下次锁机”变成“下次免检”）
——晋江速捷自动化科技有限公司 · 不只修设备，更懂设备为什么“不肯听话”
（成立于2017年12月｜扎根泉州晋江｜服务超10000+工业现场｜支持西门子/三菱/台达/汇川/欧姆龙/永宏/海为等20+品牌全系PLC解密与维修｜比亚迪/中国烟草/恒安纸业信赖之选）
{
"timestamp": "2024-06-20T08:15:22.341Z",
"device": "PackLine_03_HMI",
"event": "Login_Failed",
"reason": "Invalid_Password",
"ip": "192.168.1.102",
"retry_count": 3,
"is_safety_related": false
}
