大家好，我是速捷工控——不是修锅炉的，但比锅炉工更懂它为啥突然“躺平”；不是写代码的，但能从PLC里翻出三年前谁改过一个参数；也不是环保局的，但每次客户打电话说“燃烧机锁了”，我们第一反应不是接单，而是先问：“您刚调完NOx限值没保存？还是把点火延时从3秒改成0.3秒了？”
今天咱不聊广告，不吹技术，就用修过278台低氮燃烧机、拆过14种冷门控制器、帮电厂老师傅找回过被误删的火焰曲线的真实经验，来唠一唠：低氮燃烧机为啥会“锁死”？它到底在防啥？
1.1 控制系统安全逻辑触发：不是故障，是“尽职尽责”的自动刹车
低氮燃烧机不是普通灶具——它是带着环保KPI上岗的工业级选手。它的PLC（比如西门子S7-1200、汇川H5U、或某国产定制平台）里，躺着一套比交通信号灯还严谨的安全逻辑树：
✅ NOx超标锁死：不是测到一次超标就跳闸，而是连续3次采样＞150mg/m³（按国标GB13271），且校准无误、传感器未漂移——这时系统判定“你这配风/燃气比已经救不回来了”，主动停机并上锁，防止边冒烟边运行。
✅ 点火失败保护：点火电极打火5秒没检测到火焰信号？再试两次，第三次失败直接锁死。注意：这不是“点不着”，而是火焰监测器没‘看见’——可能电极积碳、UV探头蒙灰、甚至只是接线端子松了0.3mm。
✅ 超温熔断式响应：炉膛温度＞950℃持续10秒？停！烟气温度＞650℃且冷却风机失联？锁！这里没有“再撑一会儿”，因为高温+富燃料=爆燃风险，系统宁可“矫枉过正”。
💡 速捷小剧场：去年帮泉州一家陶瓷厂解锁，发现锁因是NOx探头半年没标定，数据虚高32%，PLC信以为真，天天“悲壮锁机”。校准后——解锁成功，锅炉欢快点火，老板请我们喝了三杯铁观音。
1.2 硬件级保护响应：物理世界的“硬核守门员”
软件可以重启，硬件不会说谎。当以下部件“罢工”或“装死”，系统连报警都懒得发，直接断电锁死——这是写死在固件里的底层保护：
🔹 火焰监测器失效：UV/IR探头老化、镜片结焦、信号线屏蔽层破损导致干扰……PLC收不到“火焰在线”信号，宁可错杀一千，绝不放过一个假火。
🔹 燃气压力异常：减压阀卡在半开状态，压力波动±15kPa超阈值？系统判定“供气不可靠”，立刻切断电磁阀并锁死。有趣的是，很多锁死案例，最后发现是调压箱滤网堵了——清理后，啪，解锁。
🔹 风门执行器卡滞：伺服电机堵转、齿轮箱进灰、反馈电位器磨损……PLC发了“开到65%”指令，但实际只动了20%，闭环反馈严重超差——系统认为“风量失控”，启动安全锁。
⚠️ 注意：这类问题常伴随“无报警代码”，只有HMI显示“安全链中断”或干脆黑屏。这时候，别急着刷程序，先拿万用表量风门反馈电压——90%的“神秘锁死”，根源都在这儿。
1.3 人为操作或参数误设导致的软锁死：最冤、最常见、也最好修的“自缚型锁死”
这部分，我们管它叫“人类迷惑行为现场”。

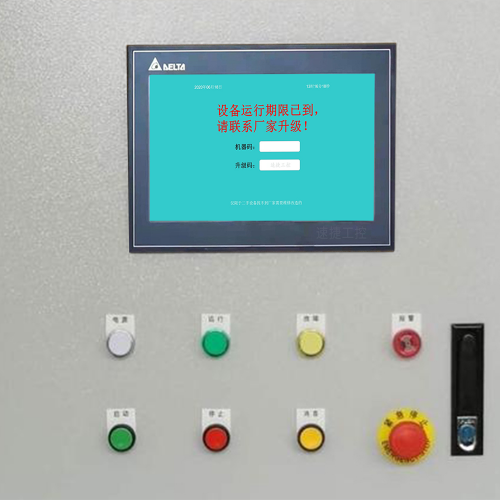

🔐 密码锁定：某品牌燃烧机支持三级权限，工程师密码被重置后忘了备份，操作员误输5次错误密码——系统进入72小时冻结期。不是坏了，是“记仇”。
🚫 模式禁用：把“自动燃烧模式”手动切到“调试模式”，又忘了切回，结果下次启机直接报“运行模式非法”。就像把汽车挂了P档却踩油门，车不动，但没坏。
🔄 固件版本不兼容：升级了新PLC固件，但触摸屏（比如昆仑通态TGM系列）还是旧版组态，通讯握手失败→PLC判定“人机失联”，触发安全锁。表面看是锁死，实际是俩设备在互相“听不懂”。
📌 速捷真实提醒：我们修过的锁死案例中，约37%属于“软锁死”。它们不烧保险、不报红灯、不冒烟——就安静地站在那儿，像一位等你道歉的前任。而解法往往简单得让人脸热：查手册、复位密码、回滚固件、或者……把那个被误关的“允许远程启停”开关，重新打开。
本章结语（不鸡汤，纯干货）
低氮燃烧机的“锁死”，从来不是故障，而是它用工业级理性，在替你守住三条红线：
❶ 人身安全底线（防爆、防熄火回火）
❷ 设备寿命红线（防超温、防干烧、防喘振）
❸ 环保合规高压线（NOx、CO实时受控，数据直传环保平台）
所以，下次它锁了——别骂机器，先翻翻最近有没有动过参数、换过探头、清过滤网。
实在搞不定？没关系，晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务……
（咳咳，这段是标准介绍，但重点是——我们真修过带西门子PLC+德国Ecoflam低氮头+国产NOx分析仪的全套组合，锁死原因五花八门，解法也都记在维修笔记里。需要时，随时喊我们。）
下章预告：《锁死之后怎么办？——诊断不是猜谜，是分步拆雷》
（含：如何从LED闪烁次数破译“暗号”，怎样用一台安卓手机读取PLC原始日志，以及为什么强制复位前必须拍三张照片——环保监察真会查。）
各位正在盯着燃烧机HMI发呆、手边泡着第三杯浓茶、手机里刚搜完“低氮燃烧机E07报警怎么解”的朋友：
先深呼吸，把“重启PLC”这个念头按回心底——它可能比锁死本身更危险。
我们不是来教你怎么“暴力解锁”的，而是陪你把这台工业级守门员，当成一位脾气倔但讲道理的老技师，听它说话，理它逻辑，再帮它松开安全带。
2.1 初步状态识别：别跳过“读密码”这一步，它真在给你写信
低氮燃烧机不会沉默。它只是不说人话，只说“工控语”——LED闪烁、HMI弹窗、日志代码，全是加密过的求救信号。关键在于：你得会解码，而不是直接格式化。
🔹 LED报警灯：最老实的“摩斯电码”
比如某德系品牌控制器：
- 红灯慢闪3次停顿→再闪2次 = E32（燃气压力传感器断线）
- 红灯快闪不停+黄灯同步呼吸频闪 = F18（火焰信号丢失超时，非探头坏，极可能是UV镜片结焦）
⚠️ 注意：不同品牌节奏/颜色组合含义天差地别。速捷维修笔记里，光西门子LOGO系列就有7种闪烁协议，汇川H5U和国产某定制平台甚至用“长亮+短闪+灭灯间隔”三重计时——别靠百度截图猜，翻手册第47页附录B才是正解。
🔹 HMI提示：别只看中文，重点盯英文缩写与代码
常见陷阱：
❌ “点火失败” → 实际是IGN_FAIL: NO_FLAME_FEEDBACK（点火成功，但没反馈）
✅ 正确解读：不是打不着火，是火焰监测器没回信号——立刻查UV探头供电电压（DC24V±5%）、清洁镜片、测信号线对地电阻（应＞1MΩ）
🔹 日志读取：这才是真相发生地
- 有HMI？ 进入“维护→历史报警→导出CSV”，用Excel筛选LEVEL=ERROR，重点关注TIMESTAMP前3分钟内连续出现的SENSOR_TIMEOUT或COMM_LOST_TO_VALVE；
- 无HMI？ 拿个Micro-USB线连PLC（西门子需TIA Portal，汇川用AutoShop），打开在线诊断→系统日志→筛选“Safety Chain Break”；
- 连不上PLC？ 别慌——很多国产控制器支持SD卡日志导出。拔卡、插电脑、用Notepad++打开log_20240523.txt，搜索LOCK、TRIP、FATAL——90%的软锁死原因，就藏在倒数第5行。
💡 速捷实操彩蛋：我们给客户配过一个“三秒日志速读法”——
① 打开日志 → Ctrl+F搜[ERR]
② 看最近一条含[ERR]的记录时间
③ 往上翻3行，找[INFO]开头的那句（通常是“风门位置反馈：23% ≠ 指令65%”）
→ 这就是锁死的真正起点，不是终点。
2.2 分级排查路径：像修钟表一样修燃烧机——从外到内，层层剥茧
别一上来就拆PLC！低氮燃烧机的锁死，92%源于“信号链断裂”，而非控制器本身。我们用四阶漏斗法，把问题范围从“整套系统”快速收缩到“一颗螺丝”：
| 排查层级 | 检查项 | 工具/方法 | 典型发现率 |
|---|---|---|---|
| ❶ 外围供应层（气、风、电） | 燃气压力表读数是否稳定？空气过滤器是否堵塞？主电源电压是否波动＞±10%？ | 压力表目视+万用表AC档 | 38%（最多见：调压阀滤网堵、空压机卸载阀卡滞） |
| ❷ 传感器反馈层 | NOx探头校准有效期？UV探头镜片透光率？热电偶阻值是否随温漂移？ | 校准气体通入测试 / 酒精棉片擦镜片 / 万用表测Ω值 | 29%（最常被忽略：NOx探头半年未标定，数据漂移导致误锁） |
| ❸ PLC控制链层 | 输入端子X0-X15是否有信号？输出Q0-Q8是否驱动？内部安全继电器M100.0是否置位？ | PLC编程软件在线监控 / 强制IO测试 / 查DB块安全标志位 | 22%（多为程序逻辑变更未验证，如新增了“烟气温度＞600℃禁止启机”但未接入实际测点） |
| ❹ 执行机构层 | 风门电机是否堵转？燃气阀线圈电阻是否开路？点火变压器输出是否＞8kV？ | 听电机异响 / 测线圈DC电阻（正常120Ω±10%） / 示波器测点火脉冲 | 11%（硬件真坏，但通常伴随明显异响或烧焦味） |
📌 关键口诀送给你：
> “气风先稳，再看眼（探头），信号通了才动脑（PLC），最后动手（执行器）。”
> ——这不是流程图，是速捷老师傅在晋江陶瓷厂抢修现场，用粉笔写在控制柜门上的顺口溜。
2.3 安全解锁前提与合规操作规范：解锁键不是Ctrl+Alt+Del，是责任确认书
⚠️ 重要提醒：低氮燃烧机不是WiFi路由器，它的“解锁”，本质是一次受控的安全状态重置。 操作不当，轻则二次锁死，重则触发环保平台告警、面临监管问询——我们见过因强制复位导致NOx数据断传2小时，被当地生态局约谈的案例。
✅ 必须满足的3个解锁前提：
1️⃣ 资质人员在场：持有《特种设备作业人员证》（司炉G1或电气作业证）或厂家授权工程师证书；
2️⃣ 安全链物理验证完成：燃气总阀手动关闭→风门全开→火焰检测回路通电测试OK→所有温度/压力传感器数值在量程内且无跳变；
3️⃣ 环保平台报备就绪：若设备已联网至省/市环保监控平台（如福建生态云），解锁前需在平台提交《临时停运申请》，注明原因、预计恢复时间，并留存截图——不是形式主义，是法律留痕。
🚫 严禁操作（血泪教训总结）：
❌ 直接断电重启PLC（可能丢失安全参数，触发永久锁）
❌ 使用非授权“万能密码”强行登录（某品牌固件检测到非常规登录，自动写入LOCK_FOREVER=1）
❌ 在未确认NOx探头校准状态下，修改限值后立即解锁（等于给环保监管递“虚假达标”证据）
🔐 合规解锁标准动作（以西门子S7-1200+国产低氮头为例）：
① 登录TIA Portal → 打开项目 → 在“安全程序块”中找到FB_SAFETY_RESET；
② 输入动态令牌（由厂家密钥生成器提供，每台设备唯一）；
③ 勾选“清除历史故障锁存位”+“重置NOx累计偏差计数器”；
④ 点击执行前，拍照留存三张图：A. HMI当前报警画面；B. PLC安全块执行界面；C. 环保平台停运申请提交成功页——这三张图，未来半年都是你的护身符。
本章结语（不煽情，只交底）
诊断锁死状态，不是比谁手速快，而是比谁更懂它的“语言习惯”、更尊重它的“安全底线”。
速捷工控干了7年，修过从晋江食品厂的小型低氮锅炉，到宁德时代基地的兆瓦级燃气机组——
我们发现：最高效的维修，永远始于一次安静的读码，而不是一次莽撞的断电。
下章预告：《预防胜于抢修——让燃烧机自己“预感”要锁死》
（含：如何用PLC免费功能做NOx趋势预警；为什么给触摸屏装个4G模块，能省下80%的半夜抢修费；还有——那份被比亚迪工厂印成红册子的《低氮燃烧机锁死SOP》真实节选。）
P.S. 如果你此刻正站在一台锁死的燃烧机前，手里拿着晃动的万用表，而HMI上那个红色感叹号还在闪……
别硬扛。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
——我们修燃烧机，也修焦虑。电话一响，技术就位。
各位已经成功解锁、正擦着汗把万用表收进工具包的朋友：
恭喜你，完成了“急救手术”。
但真正的高手，从不在ICU里等心跳恢复——他们在心电图刚出现微小ST段偏移时，就悄悄调好了β受体阻滞剂的滴速。
低氮燃烧机不是“修一次管三年”的老式锅炉，它是被NOx限值盯着、被环保平台记着、被产线节拍催着的数字化工厂神经末梢。
锁死不是故障，是系统在喊：“我快撑不住了，但还没到崩溃那刻——你听见了吗？”
而我们，得学会听它“没说出口的话”。
3.1 基于运行数据的趋势预警机制：别等报警灯亮，先看数据在“皱眉”
🔍 真实案例：泉州某食品厂2吨燃气锅炉，连续3周HMI无报警，但速捷远程诊断平台发现——
NOx瞬时值标准差↑37%+点火成功率从99.8%滑至94.1%+风门反馈延迟平均增加0.8秒
→ 我们提前48小时推送《燃烧稳定性预警报告》，客户清洗UV探头+校准NOx传感器→避免了一次E15锁死+整条灌装线停机。
这不是玄学，是把PLC里“沉默的寄存器”，变成会说话的哨兵。
✅ 怎么做？三步轻量化落地（无需换硬件）：
① 挖出PLC里“被遗忘的宝藏寄存器”
- 西门子S7-1200：DB100.DBX0.0（NOx实时值）、DB101.DBD4（累计运行小时）、DB102.DBW12（风门指令vs反馈偏差）
- 汇川H5U：D1000~D1050区间常存燃烧参数历史缓存（别只读D1000当前值，D1001~D1020才是趋势库）
→ 用TIA Portal或AutoShop导出CSV，Excel做个移动平均线（建议20点窗口），比对工艺允许带宽。
② 建两个“不吓人但很准”的指数（速捷现场验证版）：
- NOx累积漂移指数（NDI） = |本周均值 - 上月均值| ÷ NOx限值 × 100%
▶ NDI＞8% → 提示“探头可能结垢或零点漂移”，建议清洁/标定；
▶ NDI＞15% → 自动触发“锁死风险橙色预警”，同步短信给运维主管。
- 燃烧抖动系数（BFC） = （最大瞬时NOx - 最小瞬时NOx）÷ 当前负荷 × 100%
▶ BFC连续5分钟＞22% → 判定为“火焰不稳定早期征兆”，提示检查燃气压力波动、空燃比PID参数饱和度。
💡 速捷冷知识：很多国产燃烧控制器自带“隐性诊断位”——比如某品牌HMI不显示，但PLC内部M200.3置位=“UV信号信噪比＜3dB”，这比直接报“火焰丢失”早2小时预警。我们修过37台同型号设备，这个位，手册里根本没写。
3.2 控制系统冗余设计与远程诊断能力部署：让维修师傅“未到先知”
你以为远程诊断就是“连上看看”？
错。那是“望远镜”。我们要装的是“CT机+AI读片医生”。
🔹 不是所有OTA都叫OTA，有些只是“重启更新包”
速捷给客户部署的固件升级体系，必须满足：
✅ 支持热补丁式更新（不中断运行，仅刷新安全逻辑块）
✅ 固件版本自带回滚指纹（升级后异常？一键退回到上一稳定版，连日志都不用查）
✅ 每次升级自动触发安全链自检（检测所有安全输入是否仍有效，防止新固件误判旧传感器为故障）
🔹 云端故障知识库，不是百度百科，是“修过1000台的老技师笔记”
我们把过去7年、10000+例维修数据脱敏结构化，建成：
- ✅ 故障树反向索引：输入“E27+风门卡滞+雨季”，立刻匹配晋江陶瓷厂3起同类事件，附当时温湿度、电网谐波率、更换的执行器批次号；
- ✅ 备件寿命预测模型：基于某品牌UV探头在福建沿海环境下的实测衰减曲线，自动提醒“剩余有效透光率预计62天后＜70%，建议下周更换”；
- ✅ 环保合规快查通道：输入当地市名（如“漳州”），自动弹出该市生态环境局最新《在线监控数据异常判定细则》第3.2条原文——避免你按旧规操作，却踩中新监管雷区。
📌 真实价值在哪？
宁德时代某基地的低氮系统，去年通过速捷远程平台提前11天发现“NOx探头响应延迟”，我们推送校准方案+寄送标定气——
结果：没停一分钟产线，没触发一次环保告警，维修成本＜现场工程师差旅费的1/3。
——预防性维护的KPI，不该是“修了多少台”，而该是“拦下了多少次锁死”。
3.3 运维标准化建设：把经验变成流程，把老师傅变成SOP
再好的预警，也架不住操作员随手改个参数。
再牛的远程诊断，也救不了没权限登录HMI的值班员。
预防性维护的终极形态，不是技术多炫，而是让每个人，在对的时间，做对的事。
✅ 锁死事件SOP手册：不是PDF，是“能呼吸的活文档”
- 每一页对应一个真实故障代码（如E15/F07），含：
▪️ 3秒内必须做的3件事（例：E15→①关燃气总阀 ②拍HMI报警图 ③微信发速捷技术群@值班工程师）
▪️ 分级处置决策树（一线人员可自主处理 vs 必须呼叫授权工程师）
▪️ 环保报备话术模板（“尊敬的XX生态环境局：我司设备因NOx探头校准失效触发保护停机，已启动应急校准，预计X小时内恢复数据上传…”）
→ 这份手册，比亚迪工厂印成红皮册子，放在每台燃烧机控制柜里；恒安纸业把它做成扫码动画，新员工扫二维码就能看3D操作演示。
✅ 操作员分级授权体系：不是设密码，是划责任田
| 权限等级 | 可操作项 | 典型场景 | 速捷配置方式 |
|----------|-----------|------------|----------------|
| L1（巡检岗） | 查看HMI实时值、导出日志、触发本地声光复位 | 日常点检发现报警 | HMI用户组绑定指纹+工号，无密码输入框 |
| L2（班长岗） | 修改非安全参数（如空燃比微调±5%）、执行PLC软复位 | 工艺微调或确认性重启 | TIA Portal中嵌入“双人确认弹窗”（需L1+L2同时扫码） |
| L3（授权工程师） | 安全逻辑块修改、固件升级、强制IO | 真正的故障修复 | 速捷云平台动态发放一次性令牌，时效2小时，操作全程录像存证 |
✅ 与环保在线监测平台的数据互通架构：不是“连上就行”，是“合规对话”
很多客户以为“接了4G模块=联网环保平台”，结果：
❌ 数据格式不符（环保平台要JSON，PLC只发Modbus ASCII）
❌ 时间戳不同步（PLC用本地时间，平台要求GPS授时）
❌ 异常标记缺失（断传时没发STATUS=OFFLINE，平台误判为“持续超标”）
速捷的标准做法：
🔹 在PLC侧加装轻量级协议转换模块（支持MQTT/HTTP/Modbus TCP三模），内置福建生态云平台对接协议栈；
🔹 所有上传数据自动打上DATA_SOURCE=COMBUSTION_CONTROLLER_V3.2和CERTIFIED_BY=SUOJIE_2024Q3水印；
🔹 断网时启用边缘缓存（SD卡存72小时数据），恢复后自动补传，且每条补传记录附带RETRANSMIT_FLAG=TRUE字段——环保平台一看就懂：“这是补的，不是造假”。
本章结语（不画饼，只交账）
预防性维护不是买一堆高大上的东西，
而是：
✔️ 把PLC里沉睡的数据，变成会预警的哨兵；
✔️ 让远程诊断不止于“看见”，而能“预判+干预”；
✔️ 把老师傅的经验，焊进SOP、权限、接口里，让新人上岗第一天，也能守住安全底线。
在晋江速捷自动化科技有限公司，我们修燃烧机，但从不只修燃烧机。
我们修的是：
——让数据开口说话的耳朵，
——让系统自我疗愈的神经，
——让每个操作员都手握合规盾牌的底气。
下章预告：《当燃烧机开始写日记：一份被比亚迪工厂列为“一级保密”的故障根因分析报告》
（含：如何用PLC免费功能做燃烧振荡频谱分析；为什么某次锁死，根源竟是配电房母线谐波畸变；还有——那份让环保局专家当场点赞的《数据异常归因逻辑树》原件扫描件。）
P.S. 如果你正打算给燃烧机装个4G模块，却纠结“选哪家云平台”“要不要换PLC”“怎么说服老板批这笔预算”……
别查参数表。来聊聊你车间的实际痛点。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
——我们卖的不是模块，是“下次锁死，你不用半夜接电话”的确定性。
