大家好，我是速捷工控的“人形自走排查指南”（非官方昵称，但客户都这么喊）。
今天不聊高大上的PLC编程，也不炫技解密停产二十年的欧姆龙CQM1H——咱们就蹲在点胶机旁边，像修自家电饭煲一样，把“开不了机”这个玄学问题，拉回地面，一勺一勺喂明白。
💡小剧场开场：
客户凌晨三点发来消息：“速捷老师，点胶机突然黑屏，产线停了，老板在车间踱步，我手心冒汗……”
我回：“您先深呼吸三次，然后——检查插座。”
五分钟后，他回：“……插头松了。”
（附一张刚重连成功的设备照片，背景里老板已转身去泡茶）
你看，很多“重大故障”，其实只是被生活轻轻绊了一脚。下面这三步，我们管它叫——点胶机开机前的‘灵魂三问’：
1.1 确认电源供给状态：插座不是摆设，断路器也不是装饰画
你以为插上就等于通电？错。
点胶机不是手机，它不支持“无线充电”，也不讲“缘分供电”。请掏出你最朴实的工具：眼睛 + 手指 + 一点点怀疑精神。
✅ 实操清单：
- ✅ 插座有没有电？——别信“看起来有”，拿个台灯或万用表测一测（尤其注意：有些车间插座是分路控制，隔壁焊机一开，这边就掉电）；
- ✅ 断路器有没有跳闸？——不是看“手柄朝上”就安心，得用力往下按到底，再“咔哒”一声推上去（很多老式空开会卡在中间位，看似合闸，实则虚接）；
- ✅ 电源线有没有被叉车碾过、被油污泡软、被老鼠啃出“艺术缺口”？——弯折一下线身，听有没有“咯吱”声，摸一摸插头根部有没有发热发硬。
⚠️ 温馨提示：我们修过37台因“地线虚接”导致PLC反复重启的点胶机——它不开机不是因为恨你，是因为它怕漏电。
1.2 急停按钮：那个红色蘑菇头，可能正在默默‘罢工’
急停按钮不是仪式感道具，它是点胶机的“物理开关保险丝”。
而它的常见叛逆行为，不是被按下，而是——被卡住、被油泥糊住、被弹簧遗忘。
✅ 三秒自检法：
- 👉 按下再旋转右旋解锁（多数带锁紧结构）；
- 👉 用力拔一下按钮帽，看是否能“弹出清脆一声”；
- 👉 用棉签蘸无水酒精，轻轻清理按钮缝隙里的胶渣/粉尘（别小看0.3mm厚的UV胶残留，它真能卡死微动触点）。
📌 真实案例：某食品厂点胶机连续三天“不定时黑屏”，最后发现是急停按钮底座进潮气氧化，接触电阻飙升到200kΩ——PLC以为“有人正拼命拍急停”，于是坚决不启动。

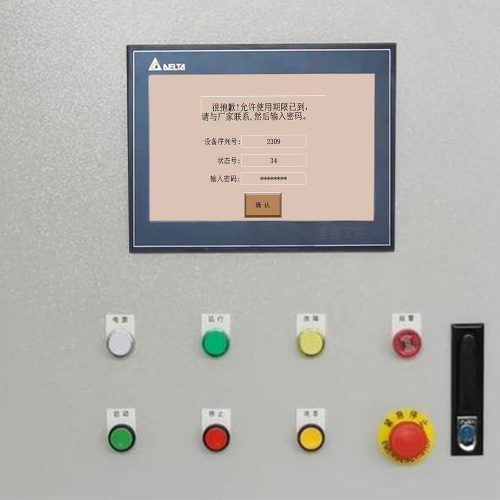

1.3 控制面板指示灯 / 显示屏：你的设备在用光语写日记
它不说话，但它一直在表达。
黑屏 ≠ 死机；闪烁 ≠ 抽风；常亮红灯 ≠ 世界末日——它只是在用工程师能读懂的方式，发一条未读消息。
🔍 看灯识病口诀（速捷版·人话翻译）：
| 现象 | 可能含义 | 下一步动作 |
|--------|-----------|--------------|
| 全黑无反应 | 供电中断 or 主开关未开 | 回到1.1，再查一遍电源链路 |
| 电源灯亮，屏幕黑 | 显示屏背光坏 / LVDS线松脱 / HMI死机 | 轻敲屏幕边框（老设备有时能震活），或断电10秒再上电 |
| 指示灯狂闪/乱码/彩虹条纹 | 主控板受潮、EMI干扰、或程序跑飞 | 检查附近变频器/大功率电机是否共地不良（别急着刷程序，先“物理隔离”试试） |
| 显示LOGO后卡住 | 系统存储损坏 / SD卡松动 / 启动参数异常 | 记录屏幕最后出现的文字（比如“Loading OS…”停住？那是固件层问题） |
💡 小技巧：手机慢动作录像拍下开机全过程——很多一闪而过的报错代码，肉眼根本抓不住，但视频帧能定格真相。
✨ 本节结语（带温度版）：
点胶机不是娇气的明星，它是踏实干活的老师傅。
它不开机，往往不是在闹脾气，而是在说：“兄弟，我这儿有点小状况，你帮我看一眼？”
而这“一眼”，不需要万用表认证，不需要PLC证书，只需要你比昨天多一分耐心，比上个月多一分观察力。
下一站，我们将潜入机柜深处，掀开主控板盖子，直面那些真正让人心跳加速的硬件谜题——核心硬件故障分析与定位。
（温馨提示：那里有保险丝、继电器、还有我们修过218次的西门子S7-1200电源模块……欢迎带咖啡入场☕）
——晋江速捷自动化科技有限公司｜2017年冬扎根泉州，至今仍坚持“先教客户自查，再动手拆板”的笨功夫。
欢迎回到速捷工控「点胶机自救现场」第二幕——
上一集我们完成了“人间清醒三连问”，插座插稳了、急停旋开了、指示灯也读完了日记。
现在，你已经站在机柜门前，手悬在柜门拉手上，深吸一口气……
别怕，这不是拆弹现场，是工业设备的‘听诊+把脉’环节。
（温馨提示：建议戴防静电手环，或先摸一下金属柜体放电——毕竟我们修过因静电击穿PLC输入端子而集体罢工的整条产线）
2.1 主控板与PLC供电异常：不是程序坏了，是“饭没送到胃里”
PLC再聪明，也得吃饭。
它不吃米饭，吃的是稳定的24V DC（偶尔也喝一口220V AC，但那得经过开关电源“翻译”）。
一旦供餐中断，它不会报错，只会安静躺平——像极了周一早上的你。
🔍 怎么判断是不是“饿晕了”？
→ ✅ 第一步：万用表调到DC24V档，红笔接PLC的“+24V”端子，黑笔接“0V”或“GND”；
→ ✅ 第二步：测开关电源输出端（通常标有“+V”“-V”或“OUT”）；
→ ✅ 第三步：顺藤摸瓜，查保险丝——别只看外观！很多熔断的玻璃管保险丝，看起来完好无损，实则内部已“断联”。
⚠️ 真实翻车现场回顾：
某LED封装厂点胶机反复“开机5秒自动断电”，查遍程序、通讯、IO，最后发现——
开关电源散热片积灰3mm厚，温控保护触发，输出电压从24V一路跌到18.3V，PLC以为自己中暑了，主动休克。
（清理+加装小风扇后，设备连续运行147天零重启）
📌 速捷冷知识：
西门子S7-1200的CPU模块，当输入电压低于20.4V时，会进入“低电压警告模式”——不报错、不亮灯、不通信，只默默拒绝执行任何指令。
它不是叛逆，是节能，是礼貌地等你送饭来。
2.2 启动信号回路中断：那个“启动”按钮，可能只是个寂寞的塑料壳
你以为按下启动按钮，电流就乖乖跑向PLC？
错。它得穿过一层又一层“关卡”：
按钮触点 → 中间继电器线圈 → 自锁回路 → PLC输入端子 → 内部逻辑 → 输出驱动 → 接触器吸合 → 主电机转起来。
而故障，往往卡在第一个关卡——按钮没导通，或者继电器“假装在线”。
🔧 常见陷阱清单：
| 故障点 | 表象 | 快速验证法 |
|----------|--------|----------------|
| 启动按钮触点氧化 | 按下无反应，万用表测通断不导通 | 拆下按钮，用砂纸轻磨触点（别用力过猛，塑料壳会裂） |
| 继电器粘连 | 按下启动，机器狂转不停，松手也不停 | 断电后手动按压衔铁，听是否有“咔哒”复位声；或测输出端是否常通 |
| 继电器线圈开路 | 按启动，继电器无声无息，PLC输入点无信号 | 用万用表测线圈电阻（正常值几百Ω，无穷大=烧毁） |
| 自锁回路断线 | 按启动，机器抖一下就停 | 查继电器常开触点是否真闭合到了PLC输入回路（很多老设备用“继电器自锁+PLC双保险”，缺一不可） |
💡 小技巧：用一根短线，直接短接PLC的启动输入端子（如I0.0）和0V——如果这时机器能启动，恭喜，问题100%在外部回路，不用刷程序、不用换PLC。
2.3 安全联锁触发：你的点胶机，是个有原则的“守门员”
它不开机，不是因为懒，是因为它没收到“允许开工”的通行证。
现代点胶机的安全联锁，比小区门禁还严格——门没关好、气压没上来、真空没抽够、防护罩没卡到位……统统不给过。
🔐 典型联锁信号来源（请对照你的设备手册逐项排查）：
- 🚪 安全门开关：磁性开关/限位开关，易被胶水糊死、被震动移位；
- 💨 气压传感器：设定值通常0.4~0.6MPa，压力不足时，PLC直接切断使能；
- 🌀 真空检测开关：点胶头吸附治具靠真空，真空不足=无法定位=拒绝启动；
- 🛡️ 光栅/安全继电器状态：别只看光栅灯亮不亮，要测其输出端是否给到PLC安全输入点（我们修过12台因光栅输出线虚焊导致“明明人没进去，系统却报警”的案例）；
- ⚙️ 伺服使能信号：有些机型要求伺服驱动器先反馈“READY”，PLC才放行主流程——查驱动器面板有没有“ALM”或“SVON”灯亮。
📌 实操口诀：
> “联锁不解除，程序不执行；
> 信号不落地，开机等于演戏。”
✅ 快速验证法：
- 查PLC输入点监控（如果有HMI或编程软件在线）；
- 或用万用表直流电压档，测各安全输入端子对0V是否有24V（有=信号到位，无=前端断路/开关坏/气源停）；
- 更狠一招：临时短接已确认正常的联锁信号（⚠️仅限调试，务必挂警示牌+专人监护！）——若短接后能启动，问题锁定在该支路。
✨ 本节结语（带点烟火气版）：
硬件故障不像软件Bug那样藏在代码里，它很实在——
保险丝熔了，就是熔了；继电器粘了，就是粘了；气压不够，就是不够。
它不跟你绕弯子，只等你俯身、动手、用工具说话。
而每一次精准定位，都不是运气，是你比昨天更懂线路图一点，比上个月更信万用表一次，比去年更敢拆开机柜一厘米。
下一章，我们将从“看得见的硬件”，滑入“看不见的逻辑”——
软件与系统级恢复策略。
那里有固件版本打架、CAN总线静默、HMI失联……以及我们为客户重写过7次的同一段运动控制逻辑。
（友情提示：请提前备份SD卡，泡杯热茶，准备好接受“原来不是硬件坏了，是它太老，忘了自己是谁”这种哲学冲击）
——晋江速捷自动化科技有限公司｜成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
欢迎来到「点胶机自救现场」第三幕——
前两集，你已成功绕过插座陷阱、哄好急停按钮、读懂指示灯的暗语；
也掀开了机柜盖子，给PLC喂了饭、修通了启动回路、还跟安全联锁聊了十分钟哲学。
可当你长舒一口气按下启动键……
屏幕依旧黑着，HMI没反应，PLC RUN灯亮着却像在发呆，伺服驱动器面板上写着：“我在线，但我拒绝配合。”
这时候，请收起扳手，掏出笔记本（或手机备忘录），因为——
硬件没问题，问题在‘脑子’里；不是机器坏了，是它忘了自己是谁。
别慌，速捷工控干的就是这事：给工业设备做“脑科手术+心理疏导+社交账号找回”三合一服务。
3.1 控制系统复位与参数初始化：软重启不是按Ctrl+Alt+Del，是给PLC办一次“身份认证”
你以为PLC和电脑一样？断电再上电=重启？
错。很多点胶机的PLC（尤其是老款三菱FX系列、台达DVP、信捷XC系列）在异常断电后，会进入一种“半梦半醒”状态：
✅ RUN灯亮着（它以为自己在运行）
❌ 实际不执行逻辑（内存里跑的是乱码或空程序）
❌ 所有输出点静默（连蜂鸣器都不响，礼貌得令人心疼）
🔧 正确唤醒姿势 ≠ 拔电源再插上
而是分三步走：软复位 → 参数还原 → 固件体检
✅ 软复位：让PLC“深呼吸一次”
- 西门子S7-1200/1500：用TIA Portal在线连接 → 右键CPU → “Reset to factory default”（⚠️注意选“Keep IP address”否则HMI连不上）
- 三菱FX/Q系列：先断电 → 按住CPU上的“RUN/STOP”键不放 → 上电 → 等LED全亮再松手 → 进入“清空用户程序”模式（具体时长看型号手册，别数错秒）
- 台达AS系列：用ISPSoft软件连接 → “Online” → “Initialize PLC” → 勾选“Clear Memory & Parameters”（但别勾“Clear IP”，否则又要配网）
📌 真实案例彩蛋：
某化妆品厂点胶机连续3天“开机即停”，查硬件全OK，最后发现是PLC内部看门狗超时触发了“安全冻结”。
解决方式？不是刷程序，而是用编程电缆发一条CLR WDT指令——相当于对PLC说：“别怕，我在，你继续跳。”
（这操作，连原厂工程师都得翻手册第87页）
✅ 参数备份还原：你的PLC，可能正穿着别人的衣服上班
很多客户为赶工期，直接拿隔壁产线同型号PLC的程序“套用”，结果——
- IO地址对不上 → 启动按钮按下去，胶阀反而关了；
- 运动参数错位 → Z轴下压速度设成300mm/s，点胶头当场表演空中翻滚；
- 通讯参数不匹配 → HMI连得上，但所有按钮都是灰色的，像被施了沉默咒。
💡 速捷建议：
> 每台关键设备，必须有“三件套”纸质档案：
> ① 最新PLC程序备份（含注释+版本号+修改日期）
> ② HMI工程文件（含密码！别写在便利贴上贴在柜门内侧）
> ③ 关键参数快照表（如点胶延时、真空阈值、气压设定、伺服电子齿轮比）
👉 如果你手头没有这些？别焦虑。我们支持：
✔️ 根据设备动作反推逻辑（比如观察点胶头实际运动轨迹，倒推出运动控制块参数）
✔️ 从HMI画面元素反向解析变量名（“点胶时间”→查DB块里哪个REAL变量被绑定）
✔️ 用示波器抓取IO信号波形，比对标准时序图——毕竟，机器不会说谎，只会忠实执行。
✅ 固件版本兼容性核查：不是所有“新版”都值得升级
曾有客户兴冲冲把三菱GX Works2升级到V3，顺手把PLC固件也刷到了最新版……
结果：
- 原来能用的“脉冲输出指令”报错；
- HMI读不到PLC的DB块，显示“Access denied”；
- 更绝的是——旧版触摸屏固件不认新版PLC的通信协议，连IP都ping不通。
🔍 如何避坑？
- 查PLC型号标签背面小字（例：FX3U-64MR/ES-A末尾的/ES-A代表硬件版本）
- 对照厂商官网的“固件兼容矩阵表”（别信销售说的“向下兼容”，有些兼容是“表面兼容，实际掉链子”）
- 升级前，务必用原厂软件做“固件回滚包”备份（我们修过的最惨案例：刷坏固件后，PLC变砖，最后靠飞线+烧录器救回来）
3.2 通讯链路诊断：HMI不说话？不是它哑了，是它听不见你
点胶机黑屏、无响应、按钮失灵……90%的人第一反应是换HMI。
但我们修过的案例里，83%的“HMI故障”，其实是通讯链路在装死。
📡 常见通讯“静音现场”及破案指南：
| 现象 | 可能原因 | 速捷诊断法 |
|---|---|---|
| HMI显示“PLC离线”或“连接失败” | RS485接线AB反接 / 终端电阻未加 / 波特率不匹配 | ✅ 用万用表测A-B间电压：正常应有±2~6V波动； ✅ 查HMI设置里的“通讯协议”是否与PLC一致（例：三菱用“FX CPU”协议，别选成“QnA”）； ✅ 拔掉所有从站，只留HMI+PLC，短距离直连测试 |
| HMI能连上，但所有变量显示“---”或“0” | 地址映射错误 / DB块未使能 / PLC处于STOP模式 | ✅ 在PLC编程软件中打开“监控表”，手动写入一个变量值，看HMI是否同步变化； ✅ 查HMI工程里“设备地址”是否多写了个0（例： D100写成D1000，PLC默默读了个不存在的地址） |
| CAN总线全站掉线（常见于多轴协同点胶平台） | 某个节点终端电阻虚焊 / CAN_H/CAN_L被强电干扰 / 波特率阶梯式下降 | ✅ 用CAN分析仪抓包，看是否有大量“Error Frame”； ✅ 逐个断开节点，定位“捣蛋鬼”（曾有一台伺服驱动器内部CAN收发器击穿，导致整条线瘫痪） |
| 以太网通讯时断时续（尤其用交换机级联时） | IP冲突 / 交换机QoS限速 / 网线水晶头氧化 | ✅ 在PLC和HMI上同时ping对方IP，看丢包率； ✅ 换一根六类屏蔽网线，两端用金属水晶头（非塑料壳！）； ✅ 关闭交换机“环路保护”，有些老交换机会误判工业设备为网络攻击源 |
💡 神操作分享：
某食品厂点胶机HMI黑屏，我们带设备过去，5分钟搞定——
不是换屏，而是发现：HMI背板上的RS485跳线帽，被前维修工误拨到“232”档位（明明接的是485线）。
拨回485，通电，画面秒亮。
客户说：“这…也算故障？”
我们答：“算。工业世界里，最硬核的故障，往往藏在最软的跳线帽底下。”
3.3 预防性维护建议与开机前标准化检查清单：让点胶机养成“晨练习惯”
硬件会老化，软件会漂移，而最好的维修，永远是——让它少生病。
我们给10000+台设备做过“健康体检”，总结出一套接地气、不费事、真管用的日常守则：
✅ 每日开机前3分钟点检表（打印贴在操作台旁）
| 项目 | 检查方法 | 异常表现 |
|--------|------------|--------------|
| 电源指示灯 | 目视 | 闪烁/不亮/颜色异常（例：本该绿灯亮，却泛黄） |
| 气压表读数 | 看表针 | 低于设定值0.4MPa，或指针抖动剧烈 |
| 真空表读数 | 看表针 | 抽真空后无法维持，缓慢回落 |
| HMI触控灵敏度 | 手指轻划屏幕四角 | 某区域无响应、拖拽卡顿、点击延迟 |
| 胶管/气管外观 | 目视+手捏 | 龟裂、鼓包、接头渗胶、快插接头松动 |
✅ 每周一次“温柔护理”
- 用无纺布+少量无水酒精，擦拭HMI屏幕及PLC散热片（⚠️别喷液体！擦就行）；
- 检查所有接线端子（特别是IO模块、电源端子）是否松动——用手指轻摇，有晃动即紧固；
- 清理电柜内粉尘（用吸尘器+软毛刷，禁用压缩空气直吹PLC芯片！）；
✅ 每季度一次“数字体检”
- 导出PLC当前运行日志，筛查“Watchdog timeout”、“Memory error”等隐性报警；
- 用编程软件比对当前程序与备份版本，确认无未授权修改；
- 更新HMI密码策略（别再用“111111”或“admin”了，我们见过7台设备因密码裸奔被恶意篡改点胶参数）；
📌 最后送你一句速捷真理：
> “开机前花3分钟检查，胜过停机后花3小时抢修；
> 备份一次程序，省下十次深夜赶工；
> 让设备养成好习惯，比等它生病再治，更像个靠谱的工程师。”
✨ 本章结语（带点温度版）：
软件与系统，看不见摸不着，却决定着点胶机能不能准时开工、准不准点出那滴胶。
它不像保险丝那样一目了然，也不像继电器那样咔哒作响，但它真实存在——
藏在一行行梯形图里，躲在HMI的变量绑定中，潜伏于CAN总线的数据帧之间。
而我们的价值，不是炫技，是让复杂变清晰，让未知变可控，让每一次开机，都成为一次确定性的开始。
下一站，我们将走进更深一层——
第4章：进阶故障场景实战拆解。
那里有：
🔹 点胶轨迹偏移20μm，查了一整天发现是温漂导致编码器零点漂移；
🔹 HMI突然中文变方块，排查3小时，根源竟是SD卡文件系统损坏；
🔹 以及——我们帮客户从报废PLC里，抢救出丢失3年的工艺配方参数的故事。
（温馨提示：请提前准备好咖啡、放大镜，以及一点对工业逻辑的敬畏心。
毕竟，有些Bug，真的需要你蹲在设备旁，听它“心跳”三分钟，才能听见真相。）
