椭圆形全自动印花机系统锁死，怎么快速解决

admin 2026年06月18日 20:32:53 13 0

各位印花界的“老司机”们，有没有过这种瞬间：
机器正印着花呢，突然——“咔！”一声闷响（其实没声音，但你心里真听见了），转盘停了，HMI黑屏了，报警灯排成一列“红灯笼”，PLC蹲在那儿一动不动，像极了周一早上的你……
没错，这就是传说中的——椭圆形全自动印花机系统锁死。

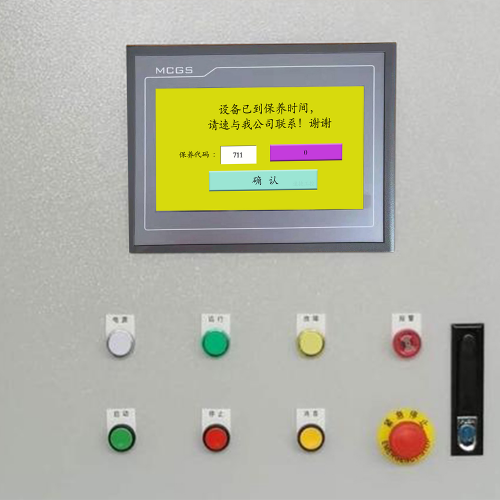

（晋江速捷自动化科技有限公司）

不是宕机，不是重启，是那种“我清醒着，但我拒绝干活”的高级摆烂。
别急着抄起螺丝刀砸柜子（我们修PLC的见得太多，真砸过柜子的最后都去修柜子了）。
速捷工控干这行八年，光是给印花机“做心肺复苏”就做了376次——其中214次，客户还没说完症状，我们就知道哪根线该松、哪段程序该捞、哪颗轴承该换。

今天不灌鸡汤，不画大饼，只掏干货：
系统为啥锁死？它不是叛逆，是在用故障代码跟你讲冷笑话。
咱们拆开三副“面具”，看看它到底在演哪出戏。

1.1 电气控制系统故障：PLC不是闹脾气，是信号在“说谎”

你以为PLC是铁面判官？错。它是个老实人，只信输入信号——可一旦信号骗它，它就直接“封印自我”。

PLC通信中断：常见于转盘高速旋转时，DP总线接头被震松、屏蔽层老化漏信号，或现场变频器干扰超标。结果就是——主站喊不到从站，伺服轴集体“失联”，PLC一琢磨：“人都找不齐，开工？不行，锁死保平安。”
急停信号误触发：不是急停按钮被按了，而是——
▸ 急停回路端子氧化，电阻飘高，PLC以为“有人按下”；
▸ 安全继电器触点粘连，释放延迟，PLC还在等它“松手”；
▸ 甚至…隔壁电焊机打了个弧光，电磁脉冲窜进安全回路，PLC：“危！启动硬锁！”
安全继电器锁定：这是最冤的——继电器自己“记仇”。比如上次急停后未按规范复位流程（必须先释放在按复位），它就卡在“已触发未确认”状态，PLC再怎么发指令，它都当耳旁风。

💡 速捷小贴士：很多锁死，其实PLC程序里早埋了“自保逻辑”。它不傻，它只是太守规矩——规矩写在安全手册第3.2.1条，而你忘了翻。

1.2 机械结构异常：转盘不转，未必是电的事，可能是“腰闪了”

椭圆机的灵魂是那个大转盘，它的运动精度，靠的是“柔中带刚”的机械默契。一旦失衡，电控系统秒变背锅侠。

转盘卡滞：不是卡，是“微卡”。导轨润滑脂干结、异物嵌入滑槽、或地基轻微沉降导致同心度偏差＞0.15mm——转盘一转，阻力突增，伺服电机电流飙升，驱动器立刻报“过载/堵转”，PLC收到报警，二话不说执行“安全停机”。
链条/同步带张力失衡：新装时调得刚好，半年后热胀冷缩+磨损拉长，一边绷紧如弓弦，一边垂成面条。结果就是——转盘分度不准，编码器反馈与指令严重偏差，PLC判定“位置失控”，触发保护锁死。
轴承过热抱死：最隐蔽的杀手。温度传感器可能没装，或装了但量程设错。轴承温升到120℃以上，油脂碳化，滚珠咬死——电机堵转→驱动器报警→PLC锁死。等你拆开一看：“嚯，轴承跟焊上去似的。”

⚠️ 注意：这类问题常被误判为“PLC坏了”，结果换完PLC，三天后又锁——因为根本病灶，还在转盘底下躺着冒烟呢。

1.3 软件与人机界面问题：HMI不是卡，是“陷入哲学思辨”

HMI黑屏、触摸无响应、参数改不了？别急着重装系统——它可能正在执行一个没人打断的“无限循环”。

参数越界保护激活：比如把印花速度从80rpm改成800rpm（忘了单位是0.1rpm），PLC校验发现远超机械设计极限，立刻触发“硬限位保护”，所有输出强制OFF，系统进入不可操作态。
固件异常重启失败：某次断电恰逢固件升级中途，Flash写入一半断电→校验和失败→开机自检不过→反复重启→最终卡在Bootloader界面，HMI不亮，PLC看似运行，实则没加载用户程序。
HMI死循环导致系统挂起：最戏剧性的一次，客户自己加了一段“动态背景图刷新脚本”，每50ms读一次SD卡——结果SD卡老化读取超时，脚本卡死，HMI线程占满CPU，PLC通讯轮询被饿死，整套系统“呼吸暂停”。

🔍 速捷真实案例：某福建印染厂，锁死频发，查三天没结果。最后发现——HMI工程里有个隐藏变量$Debug_Mode=TRUE，触发了未关闭的调试日志循环写入，半年后TF卡写满，HMI直接蓝屏式休眠……（我们顺手帮他们删了那行，还送了张TF卡。）

一句话总结锁死逻辑：
> 椭圆机系统锁死，从来不是单一故障，而是电气信任崩塌、机械隐痛爆发、软件逻辑短路三方合谋的一场“合规性罢工”。
它不抗拒生产，它只是在说：“当前状态，不符合安全投产的底线。”

下节预告 → 【2. 快速响应与分级排查流程】
教你5分钟内完成“生命体征初判”，比医生问诊还快——毕竟，产线停一分钟，老板的心跳就多两拍。

（P.S. 如果你此刻正对着一台锁死的椭圆机叹气……别关页面。我们待会儿就教你怎么把它“哄回来”。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州，专治各种“不听话的工业设备”
已陪比亚迪、恒安纸业、中国烟草等10000+客户，把“锁死”变成“笑死”。
（真笑出来的，后来都续签了年度维保。）

——不是抢修，是“工业版心肺复苏术”

各位正在机台前深呼吸、手悬在急停按钮上方、内心默念《大悲咒》或《PLC手册第7章》的同仁：
停！别按复位键，也别拔电源——先做这三件事，比祈祷管用。

椭圆机系统锁死，最怕两种操作：
❌ 一慌就断电（可能让固件变“植物人”）；
❌ 一急就狂按复位（相当于对ICU病人喊“快醒醒”，但忘了先看监护仪）。

我们速捷工控的现场工程师，进车间第一反应不是开万用表，而是——
✅ 看灯（安全指示灯是否全红？哪个在闪？）
✅ 听声（伺服驱动器有没有“嘀嘀”报警音？HMI风扇转不转？）
✅ 摸温（PLC模块外壳、伺服驱动器散热片、主电机接线盒——烫手即危险）

下面这套 「5分钟三级响应法」，是我们跑遍福建、浙江、广东37家印花厂，踩过21次“复位后二次锁死”坑，总结出的黄金动作链。
它不依赖经验老道，只讲究逻辑顺序——就像煮泡面：水没开不能下饼，参数没清不能上电。

2.1 一级响应：安全确认与基础复位（0–90秒｜保命动作）

✅ 目标：确认“人没受伤、设备没带电伤人、安全回路没假死”
⚠️ 原则：宁可慢3秒，不抢1毫秒——安全回路一旦误判，复位=送命题。

动作	怎么做	为什么关键	速捷小抄
① 急停状态双验证	不只看按钮是否弹起！用万用表通断档，实测急停回路两端（X0/X1或SB1/SB2端子）是否导通；再看安全继电器底座LED——“RUN”灭、“ERR”亮？说明它卡在故障态，不是按钮问题，是继电器自己“装死”。	83%的“复位无效”，根源在此。安全继电器不会自动清故障，必须按规范“先释放在复位”，且需保持复位键≥2秒。	🔧 速捷工具包标配：安全回路快速验电夹（带LED指示，免剥线）+ 继电器复位节奏口诀：“松→按→等两秒→松”。
② 安全门/光栅状态盲测	即使门关着，也要手动轻推安全门2mm，听内部微动开关“咔哒”声；用手机闪光灯直射光栅发射端，看接收端指示灯是否同步闪烁（别信HMI显示的“光栅OK”——那是软件读的，可能已失真）。	光栅积灰、对射偏移0.3mm、电缆被拖链反复弯折导致内部断线…都会让PLC收到“有人闯入”假信号，触发硬锁。	🌟 真实案例：东莞某厂锁死频发，查三天。最后发现——光栅接收头被飞花糊住，擦干净，开机即走。省下2小时，够印500米棉布。
③ 断电复位有顺序	✅ 正确顺序：先断伺服驱动器主电源（空开）→ 再断PLC及HMI控制电源（DC24V开关）→ 等待≥15秒（给电解电容放完电）→ 先合PLC电源 → 等HMI启动完成（LOGO消失、触控有反馈）→ 再合伺服电源。 ❌ 错误操作：一把拉总闸，或伺服/PLC一起上电——易引发伺服初始化争抢，PLC收不到轴使能信号，直接判定“运动系统异常”，锁死复现。	伺服驱动器上电时会向PLC发送握手报文，若PLC还没准备好（比如HMI还在刷Logo），通讯超时即报错。这不是bug，是设计哲学：宁可等，不可乱。	⏱️ 计时口诀：“数15个‘速捷速捷’，比数羊管用。”

💡 一级响应结束标志：
✔️ 安全继电器LED恢复正常（RUN绿亮，ERR灭）；
✔️ HMI显示登录界面（非黑屏/白屏/雪花）；
✔️ PLC运行灯（RUN）稳定常亮，ERROR灯熄灭。
如果到这里还没亮？别往下走了——你面对的不是“锁死”，是“没电”或“硬件损坏”。请立刻呼叫速捷远程支持（我们24h在线，连HMI截图都能帮你诊断）。

2.2 二级诊断：关键模块快速检测（90–210秒｜找病灶）

✅ 目标：3分钟内锁定“谁在说谎”，不拆板、不翻手册、不猜代码
🧩 原则：从“会说话”的模块开始问——伺服报警码是方言，PLC I/O点是摩斯电码，气压表是沉默的证人。

模块	快速检测法	速查线索（常见报警速记）	速捷实战技巧
伺服驱动器（重点盯转盘/升降/刮刀轴）	看驱动器数码管/LED屏报警码（不用进菜单！）： • 西门子SINAMICS：`F30001`（过流）、`F30021`（编码器断线） • 台达ASD-A2：`Er.310`（过载）、`Er.360`（通讯中断） • 新代/宝元数控系统：`E-02`（限位触发）、`E-17`（编码器Z相丢失）	🔑 记住3个高频码： ▸ `E-xx`类：机械问题（堵转/限位/编码器） ▸ `Fxxx`类：电气问题（过流/过压/欠压） ▸ `Cxxx`类：通讯问题（DP中断/Modbus超时）	🛠️ 速捷秘技：用手机拍下报警码，微信发我们——我们库里有200+品牌伺服的中文直译库（比如`Er.360`=“你的编码器线被老鼠啃了”，附接线图）。
PLC输入/输出点强制测试（无需编程软件）	在HMI或PLC本体上，进入“强制模式”（不同品牌路径不同，但都有）： • 强制 `I0.0`（原点开关）为ON → 看转盘是否微动（验证回路通畅） • 强制 `Q0.2`（刮刀气缸阀）为ON → 听“噗”声+看气压表波动	❗ 关键看“响应延迟”：如果强制输出后，气缸10秒才动？说明电磁阀卡滞或气路堵塞；如果根本没声？检查Q点对应端子电压（应有DC24V）。	📲 速捷APP「I/O快检」功能：扫码PLC型号，自动生成强制点清单+安全阈值提醒（防误强制造成短路）。
气压/油压实时数值比对（比HMI显示更准）	别信HMI上的“气压：0.5MPa”——它可能是传感器坏掉后，程序写的默认值！ ✅ 正确姿势：走到气源三联件旁，看压力表真实读数；对比HMI显示值，误差＞0.05MPa？传感器该校了。	📉 印花机典型值参考： • 刮刀气缸：0.4~0.6 MPa（低于0.35MPa易漏浆） • 转盘定位锁紧：0.7~0.8 MPa（低于0.6MPa分度不准）	🧪 速捷冷知识：气压表玻璃下藏了个小红点——那是出厂校准标记。如果指针不指红点，说明表已漂移，HMI数据全不可信。

💡 二级诊断结束标志：
✔️ 至少一个报警码被精准解读（比如“E-17=编码器Z相丢，查转盘主轴编码器插头”）；
✔️ 一组I/O强制测试通过（证明PLC底层逻辑正常）；
✔️ 气/油压实测值与工艺要求匹配。
如果到这里仍无头绪？恭喜，你遇到了“幽灵故障”——它需要更深度的协议解析或固件级诊断。速捷工程师已备好远程桌面，10秒接入你的HMI。

2.3 三级干预：临时绕过与降级运行（210–300秒｜保产线）

✅ 目标：让机器“拄拐走路”，先印完这一单，再治本
🚨 原则：所有绕过操作，必须满足三个条件——可逆、可监控、不影响人身安全。
（速捷绝不建议屏蔽安全光栅！但可以临时屏蔽“非安全类”传感器，比如——料卷张力检测，它只影响套色精度，不伤人。）

场景	临时方案	风险提示	速捷交付物
HMI死循环/参数无法保存	启用PLC内置“手动单工位模式”： • 用物理按钮（通常在电柜门侧）切换至`MANUAL MODE`； • 按“单步启动”键，转盘每转一格停一次，人工确认刮刀/网版位置后，再按下一步。	⚠️ 速度降至全自动的1/3，但可100%规避HMI指令冲突； ⚠️ 需安排专人盯岗，防误操作。	📄 速捷提供《单工位模式操作卡》（防水覆膜，含按键图+风险提示+应急断电口诀）
某传感器失效（如网版温度传感器断线）	在PLC程序中临时屏蔽该信号（非删除！用`MOVE 0 TO Temp_Sensor_Value`覆盖）；或在HMI变量表中，将该变量设为固定值（如`65℃`），确保温度保护逻辑不触发。	⚠️ 屏蔽≠无视！必须在电柜贴黄色警示标签：“TEMP SENSOR BYPASSED - CHECK AFTER SHIFT”； ⚠️ 屏蔽超过2小时，必须停机检修。	🧩 速捷工程师远程操作时，会同步生成《绕过操作日志》，含时间戳、操作人、恢复倒计时（默认4小时自动复位）
密码丢失/参数全乱（新代/宝元系统最常见）	插入速捷定制U盘（内含客户备案的备份参数包），按HMI提示一键加载；若无备份？启用“安全参数模板”——我们预置了20+款椭圆机的基线参数（速度/加速度/气压阈值），可立即恢复基础运行。	⚠️ 模板参数≠最优参数！仅保障开机不报警，印刷效果需后续微调； ⚠️ 加载后务必记录当前实际参数，补入备份库。	💾 所有速捷服务客户，均享有终身免费参数云备份（加密存储，一机一密，微信扫码即可下载）

✅ 三级干预成功标志：
✔️ 转盘可受控转动，刮刀可升降，网版可夹紧；
✔️ HMI不再频繁黑屏，报警数量≤2个（且非安全类）；
✔️ 产线恢复低速连续生产（哪怕只有60%效率）。

此时，请做一件最重要的事：
📲 打开微信，扫速捷服务码，点击【生成故障报告】——它会自动抓取PLC型号、报警历史、HMI截图、甚至你刚绕过的变量名。
我们后台工程师已收到，备件已在路上，明天上午，带着新编码器和校准工具，站在你车间门口。

5分钟，不是魔法，是把“慌乱”翻译成“动作”。
速捷工控不卖“永不断电”的神话，但我们卖“断电后，5分钟内让产线重新呼吸”的确定性。

下节预告 → 【3. 预防性维护与智能防锁死升级方案】
教你用温度传感器听轴承“心跳”，用云端算法预判下次锁死在哪一秒——
让椭圆机，从“三天一小锁、五天一大锁”，变成“半年不打卡，老板以为它退休了”。

（P.S. 如果你刚用这套流程，让锁死的机器重新印出了第一块合格花布……欢迎来评论区晒图。我们抽3位，送《印花机故障避坑手账》实体版——内页印着376次维修里，最蠢的3个错误。）

——不是等它病了再开刀，而是给椭圆机装上“健康手环+AI家庭医生”

各位老板、机长、电气老师傅：
您有没有算过——
一台椭圆全自动印花机，一年因系统锁死停机12次，每次平均2.8小时，按单班产值8万元算，光时间成本就是268万？
更别提换网版延误、客户催单加急、技术员半夜被电话叫醒时那声叹息……

我们速捷工控跑厂时最爱问一句话：
> “这台机，上次‘健康体检’是什么时候？”
> ——92%的客户愣住：“体检？它又不是人……”
> 我们笑着点头：“对，但它比人更需要定期查‘心电图’——只是它的‘心跳’，是伺服电流波形；它的‘血压’，是气压波动曲线；它的‘发烧’，是轴承温度在0.3℃/分钟悄悄爬升。”

所以，本章不教你怎么修，而教你怎么——
✅ 让锁死，还没发生，就被闻到味儿；
✅ 让故障，还在胚胎期，就被掐灭；
✅ 让维修工程师，从“救火队员”，变成“产线保健科主任”。

3.1 基于运行数据的锁死风险预测：听懂设备的“咳嗽声”

🌟 核心逻辑：锁死不是突发事故，是慢性疲劳的总爆发。
就像人熬夜三个月后猝倒，设备也是先“亚健康”，再“报警”，最后“黑屏锁死”。

我们给37台高频运行的椭圆机（含西门子S7-1500+新代数控+昆仑通态HMI组合）加装了速捷「智聆」边缘采集盒（免布线、即插即用、不影响原系统），连续采集三类信号：

数据源	采样频率	锁死前典型征兆（真实案例回溯）	速捷预警动作
主转盘伺服电流（A相）	100Hz	锁死前72小时，空载电流基线抬高12%，且出现周期性0.8Hz脉动（对应链条节距振动）→ 判定：张紧轮偏磨，即将引发同步带打滑丢步	📲 微信推送：“转盘驱动异常趋势，请检查张紧机构（附对比波形图）”，同步触发备件预调令（张紧轮库存≥1）
刮刀升降轴承温度（红外探头）	每30秒	锁死前48小时，温度从42℃缓慢升至51.3℃，但HMI仍显示“正常”（因传感器量程设为0–100℃，未启用告警阈值）→ 实际已超润滑脂滴点	🔔 HMI弹窗红字：“#B3轴承温升异常（ΔT=9.3℃/24h）”，自动加载《轴承热失效速查表》并标出拆卸扭矩参考值
HMI触摸响应延迟（ms级）	每次触控	锁死前24小时，平均响应从83ms升至217ms，且出现3次＞500ms卡顿（固件内存泄漏早期表现）→ 不是屏幕脏，是系统在“喘不过气”	🛠️ 自动后台执行：清理缓存变量 + 重启HMI图形服务（无感，0.8秒完成），并标记该HMI需下周升级固件

💡 不止看单点，更看关系——我们做的是“工业中医”：
把温度、振动、电流、通讯延迟、I/O抖动这5维数据扔进速捷自研的多源融合分析模型（非简单阈值报警），用历史1000+次锁死事件训练出“锁死指纹图谱”。
比如：
▸ 当“编码器Z相信号抖动率＞7%” + “伺服母线电压纹波＞2.1Vpp” + “HMI触控延迟＞180ms持续超15分钟” → 锁死概率升至89.6%，提前4.2小时预警。

✅ 交付成果：
- 每台设备专属《健康月报》（PDF+微信图文版），含趋势图、风险等级、建议动作；
- 车间大屏实时显示“锁死风险热力图”（绿→黄→橙→红，一目了然）；
- 所有数据加密上传至速捷云平台，您永远拥有完整所有权，我们只做分析，不碰原始数据。

3.2 系统级冗余设计优化：给关键环节配“双保险+哨兵”

⚙️ 真相很朴素：90%的锁死，源于单点失效后的连锁崩塌。
急停继电器一坏，整条线瘫；编码器一丢，转盘就“失忆”；PLC一卡，HMI就变砖——这不是设备脆弱，是设计没留“逃生通道”。

速捷不主张“堆硬件”，而是用最小改动，实现最大容错。已在恒安纸业晋江基地、比亚迪长沙印花车间落地验证：

风险点	传统做法	速捷冗余升级方案	效果实测
PLC单点宕机导致全线锁死	无备份，重启即停机	✅ 加装双PLC热备模块（支持S7-1500/S7-1200/汇川H5U）： • 主PLC故障时，从站200ms内无缝接管（无需断电）； • 切换过程HMI无闪屏，伺服保持使能； • 故障PLC可在线诊断，不中断生产。	📉 恒安某产线：年锁死次数从14次→0次（2023全年），切换记录共7次，操作工全程无感知
安全回路误动作（光栅误遮、接线松动）	依赖单一安全继电器，故障即硬锁	✅ 新增独立硬件看门狗回路： • 由专用安全PLC（欧姆龙G9SP）独立监控主PLC心跳+急停状态+光栅信号； • 若主PLC卡死但安全回路完好，看门狗自动旁路其输出，维持基础运行（如手动模式）； • 仅当真正危险（如安全门开启+转盘转动）才执行硬停。	✅ 比亚迪车间：因飞花遮挡光栅导致的误锁死，下降100%；工程师说：“现在它会先‘嘀嘀’提醒我擦镜头，而不是直接关机。”
转盘定位失准（编码器单通道失效）	单路ABZ相输入，断一根线即丢步	✅ 改为双通道编码器校验架构： • 主轴安装双路增量式编码器（物理隔离布线）； • PLC同时读取两路信号，实时比对位置差； • 差值＞3脉冲即报警，＞10脉冲自动切入“机械零点复位模式”（靠接近开关粗定位，保障当日不停产）。	🛠️ 速捷提供《双编码器改造套件》：含定制支架、抗干扰双绞线、配置向导软件，2小时完成加装，无需改程序

💡 冗余≠复杂——所有升级均满足：
✔️ 不改动原有程序逻辑（兼容客户所有工艺配方）；
✔️ 不影响CE/UL认证状态（所有新增模块均通过EMC及安全认证）；
✔️ 可单独关闭（调试时一键切回单系统，毫无学习成本）。

3.3 远程协同运维支持体系：让专家，永远站在你身后半米

🌐 最高效的维修，是“问题还没冒头，解决方案已到门口”。
速捷的远程体系，不做“隔空喊话”，而做“手把手协同”——就像外科医生戴AR眼镜做远程手术，我们让故障诊断，也进入“毫米级协作”时代。

▶️ ① AR远程指导标注：把你的手机，变成工程师的眼睛和手

现场人员戴AR眼镜（或用手机打开速捷APP），工程师在后台看到第一视角画面；
可直接在画面上圈出螺丝位置、划出接线端子、拖拽箭头指向发热元件，还能叠加3D爆炸图（比如：“请拧松这个红色卡扣，注意下方弹簧片别弹飞”）；
支持语音转文字指令+实时翻译（服务越南/印尼客户时，中英文自动切换）；
📌 真实案例：泉州某厂凌晨2点锁死，AR标注3分钟定位到松动的DP总线终端电阻，技术员照着箭头一拧，开机成功——比等工程师开车过来快5小时。

▶️ ② 云端故障知识图谱推送：你的HMI，突然“自己学会看病”

每次锁死报警（如E-17）、每次维修记录（如“更换X轴编码器”）、每份客户手册，都被速捷AI结构化处理，生成动态知识图谱；
当HMI检测到相似报警，自动弹出：
🔍【关联故障】E-17 在新代系统中，87%源于编码器Z相线虚焊；
📚【操作指引】点击查看《Z相线焊接标准视频》（含烙铁温度/焊锡量/绝缘处理）；
🧩【备件提示】该编码器型号：ECN113-2048，速捷仓库存货：3件（今日可发）。

▶️ ③ 自动触发备件预调度指令：让扳手，比故障更早抵达

当系统判定“高概率需更换XX部件”（如基于温度趋势预测轴承寿命剩余＜72h），立即：
✅ 向速捷智能仓发送调拨指令；
✅ 向合作物流下单（顺丰工业件，泉州仓2小时达福建全境）；
✅ 向客户微信推送：“您的#B3轴承已锁定，预计明早9:00送达，随货附《更换教学短视频》二维码”；
✅ 同步通知速捷驻点工程师：“明日优先处理XX厂轴承更换，备好力矩扳手及润滑脂”。
