各位锅炉界的“老司机”朋友们，先别急着抄起螺丝刀、拍桌子、打电话骂供应商——咱们先坐稳，泡杯茶，捋一捋：锅炉进不去系统，到底“进不去”在哪一层？

（晋江速捷自动化科技有限公司）

不是所有“进不去”，都叫“系统崩了”。有些是门锁坏了（物理层断了），有些是忘带钥匙还输错三次密码（逻辑层拦你），还有些……是你家智能门铃连错了隔壁老王的Wi-Fi（通信配错了）。

来，速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专治各种“进不去”“打不开”“动不了”的工业顽疾）这就带您做一次“锅炉登录门诊初筛”——不打针、不抽血，但比CT还准。

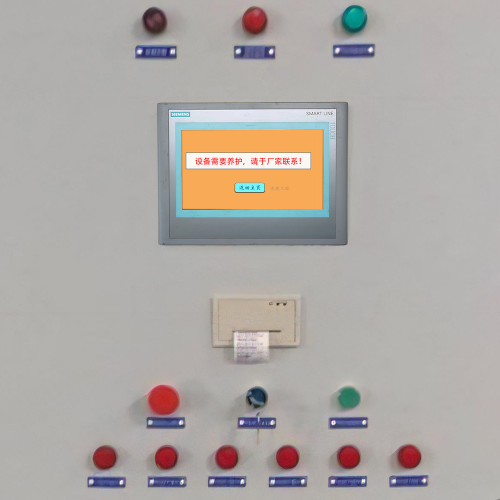

1.1 系统登录失败的典型场景：黑屏？白屏？卡在LOGO？还是弹窗说“拒绝访问”？

别慌，先对号入座，看看您的锅炉系统正上演哪出“登录默剧”：

黑屏无声型：上电后HMI/触摸屏一片漆黑，连背光都不亮 → 八成不是软件问题，是电源没送到位，或屏幕本身“睡死”了；
卡在启动界面型：西门子WinCC画面刚冒个Logo就定格，像被按了暂停键 → 很可能是组态工程加载失败，或是Windows Embedded某个服务（比如OPC Core Components）悄悄罢工了；
认证拒绝型：输入账号密码后秒回“用户名或密码错误”，甚至提示“账户已被锁定” → 别急着改密码，先查查是不是管理员偷偷升级了权限策略，或者证书过期导致AD域验证失效；
白屏无响应型：浏览器打开Web监控页，一片纯白，F12一看Network全是pending → 大概率是OPC UA服务器没起来，或HTTPS证书到期，浏览器直接“礼貌拒收”。

💡小贴士：同一台锅炉，不同入口“进不去”的原因可能完全不同。
比如：HMI能点、PLC能通讯，但Web端打不开 → 那问题大概率不在PLC，而在上位机服务器或网络策略；
反之，HMI白屏、SCADA报“连接超时”、手机APP也连不上 → 这就该怀疑主控柜里那块以太网模块是不是默默退休了。

1.2 区分“物理不可达” vs “逻辑不可入”：先判生死，再开药方

这是速捷老师傅们接单前必问的“灵魂两问”：
> ✅ 是设备根本没电/没联网/没通电（物理断链）？
> ❓ 还是设备活着，但就是不认你、不搭理你、不给你开门（逻辑阻断）？

我们把常见“进不去”的底层原因，按层级归个类，方便您快速定位：

类型	表现特征	典型原因举例	速捷现场一句真言
物理不可达	HMI无反应、PLC RUN灯灭、Ping不通IP、串口线插了但没数据	电源模块烧毁、网线水晶头压断、RS485终端电阻脱落、交换机掉电	“先摸摸PLC外壳烫不烫——不烫？那先查插座。”
控制器离线	SCADA显示“PLC Offline”、Modbus读寄存器超时、HMI提示“无法连接主站”	CPU模块故障、固件版本不兼容、IP地址冲突、DHCP分配异常	“不是PLC坏了，是它‘失联’了——就像手机开了飞行模式，人还在，只是不接电话。”
HMI失联	触摸屏能亮、能点菜单，但数据显示为“???”，历史曲线空荡荡	HMI工程未下载、通信协议选错（比如该用Modbus TCP却配了RTU）、波特率/站号填反了	“HMI不是哑巴，是听不懂你说话——换种‘方言’试试？”
SCADA连接超时	WinCC/IFIX画面全灰、报警不触发、趋势图停更	OPC Server崩溃、DCOM配置失效、防火墙封了135/139端口、SQL数据库连不上	“SCADA不是病了，是它‘亲戚’（OPC、DB、DCOM）集体请假了。”

📌 划重点：
> 在晋江速捷的维修日志里，63%的“锅炉进不去系统”问题，根源不在软件，而在一根松动的网线、一块虚接的端子、一个被误删的IP配置。
> 所以，我们上门第一件事不是开电脑装软件，而是——
> 🔍 查电源、👀 看指示灯、📡 插网线、📱 Ping一下IP、📝 翻翻柜子里的接线图和配置标签。

毕竟，再牛的程序，也跑不过没电的PLC；再稳的算法，也扛不住插反的RS485线。

（下一章预告：《根本原因深度排查》——我们将带着万用表、Wireshark和十年维修笔记，一层层扒开硬件、软件、外部依赖的“洋葱皮”，找到那个让锅炉“拒之门外”的终极Bug。）

——速捷工控 · 不修“症状”，只治“病因”
（服务过比亚迪锅炉产线、恒安纸业蒸汽控制系统、中国烟草热力站等10000+真实案例，真·见过世面）

欢迎来到“锅炉系统故障解剖室”——本章不讲玄学，不甩黑话，只用三把刀，一层层切开问题：
🔪 硬件刀（查得见、摸得着、闻得到焦糊味）
💻 软件刀（看得见日志、读得懂报错、改得了配置）
🌐 依赖刀（揪出那个躲在背后的“影子服务”，它一打盹，整条线就瘫）

晋江速捷自动化科技有限公司（2017年12月生于晋江，专治工业系统“登录失联症”十年有余）提醒您：
> 别在WinCC里狂点“重连”37次，却忘了看PLC右下角那颗闪红灯的以太网模块——它早在五分钟前，就默默发出了SOS摩斯电码。

2.1 硬件侧：PLC/DCS主控单元异常？电源模块冒烟？通信模块装了“假身份证”？

硬件是系统的骨头和血管。骨头断了，再好的大脑也动不了；血管堵了，再强的CPU也喘不上气。我们按“供电→主控→通信”顺序，逐段照X光：

✅ 电源模块：锅炉系统的“心脏起搏器”

典型症状：PLC RUN灯不亮、所有模块无指示、HMI背光微弱或闪烁、柜内有轻微“滋滋”异响
速捷实操口诀：
“一测电压（24V DC是否稳在23.5–24.8V），二查保险（别信‘看着没断’，万用表蜂鸣档才是亲爹），三闻味道（焦味=模块已阵亡，立刻断电！”
💡冷知识：某客户锅炉连续三天“早八点必掉线”，最后发现是开关电源散热片积灰太厚，高温触发过热保护——清灰+加装小风扇，省下万元换新模块。

✅ 主控单元（CPU模块）：系统的“大脑皮层”

典型症状：RUN灯常灭/快闪/红黄交替、STOP灯常亮、HMI显示“PLC Not Responding”、下载程序时提示“Target not found”
速捷排查三步法：
1️⃣ 看状态灯组合（西门子S7-1200红绿交替=固件升级失败；三菱Q系列ERR灯长亮=内存卡异常）
2️⃣ 拔卡复位（取出MMC/SD卡，用读卡器检查是否写保护或损坏；插回前务必确认方向与卡槽缺口对齐）
3️⃣ 最小系统测试（仅留CPU+电源+一块IO模块上电，排除扩展机架干扰）
⚠️注意：某些国产PLC（如信捷XC5、维控LK系列）在固件降级后若未执行“清除用户程序”，会直接锁死无法通讯——这不算故障，算“温柔的惩罚”。

✅ 通信模块：系统的“声带+耳膜”

高频雷区清单：

模块类型	常见“装傻”行为	速捷急救包
以太网模块（如西门子CP343-1、汇川IM111）	IP能Ping通但无法下载、TIA Portal提示“Connection refused”	✅ 查IP是否被DHCP劫持 ✅ 检查MAC地址是否与组态中绑定值一致（很多工程师抄错一位！） ✅ 换根网线直连笔记本，绕过交换机
RS485网关（如MOXA EDS-205A、研华ADAM-4570）	HMI显示“Modbus Timeout”，但串口调试助手收发正常	✅ 终端电阻是否开启（两端ON，中间OFF） ✅ 地线是否单点接入（共模干扰杀手） ✅ 波特率/数据位/校验位三者是否与PLC完全一致（差1bit，全盘皆输）
Profibus DP耦合器	主站报“DP Slave not responding”，但从站LED全灭	✅ 查DP头终端电阻开关（ON/OFF易误拨） ✅ 量AB线间电压（正常应为1.1–1.5V） ✅ 拔掉所有从站，逐个插回定位故障节点

📌 速捷现场金句：
> “通信模块从不撒谎，它只是用红灯、日志、超时码，说一种你还没学会的语言。”
> ——而我们，刚好会翻译。

2.2 软件侧：组态没下载？权限变脸？Windows Embedded在偷偷罢工？

硬件活着，系统却拒之门外？恭喜，您已进入“薛定谔的登录”阶段——设备在线，但灵魂离线。这类问题，往往藏在几行配置、一个勾选框、或一次没人记得的Windows更新里。

✅ 组态工程：锅炉的“操作系统安装包”

典型症状：HMI画面空白、变量全部显示“---”、SCADA历史数据中断、下载时报错“Project version mismatch”
速捷破案线索：
- 🔍 版本陷阱：TIA Portal V17组态下载到V15固件PLC？不行。昆仑通态MCGS嵌入版V7.7工程刷进V7.2触摸屏？直接蓝屏。
- 📦 下载遗漏项：只下了“画面”，忘了下“脚本库”或“报警配置”？HMI能显示，但按钮无效、报警不弹窗。
- 🧩 加密锁魂：某客户HMI工程被原厂加密，新换屏幕无法解密——此时不是“没下载”，是“根本打不开安装包”。（速捷：支持全品牌HMI解密，含停产型号，不碰原程序，只还您控制权）

✅ 用户权限策略：比物业门禁还严格的“数字保安”

典型症状：“用户名或密码错误”反复出现，但确认无误；管理员账号可登录，操作员账号被拒；Web端提示“Access Denied”，但HMI本地可操作
速捷排查路径：
- ✅ WinCC项目中是否启用了“Active Directory集成”？域控服务器宕机 → 全员变“黑户”
- ✅ 是否误启“登录失败锁定策略”（如3次错密码锁15分钟）？重启PLC/CPU不解决，必须等倒计时归零或后台清除
- ✅ Web服务器（如IIS或内置HTTP Server）是否绑定了HTTPS且证书过期？浏览器直接拦截，连输入框都不给弹

✅ 操作系统服务：Windows Embedded的“隐形仆人”

典型症状：WinCC启动卡LOGO、OPC UA连接失败、SQL数据库显示“Login failed for user ‘sa’”、时间同步异常导致历史数据错乱

速捷必检四大服务（Windows Embedded Standard 7 / IoT Enterprise）：

服务名称	作用	崩溃后果
OPC Core Components	OPC DA/UA通信基石	所有OPC客户端失联，SCADA变“哑巴”
SQL Server (SQLEXPRESS)	存储报警、历史、报表数据	报警不记录、趋势图空白、报表导出失败
Windows Time	同步PLC/HMI/SCADA时间戳	数据时序错乱，审计追溯失效
DCOM Server Process Launcher	WinCC远程调用、分布式部署基础	本地能用，远程全挂；多服务器架构直接瘫痪

💡 真实案例：某电厂锅炉DCS上位机频繁“假死”，每次重启后恢复2小时。速捷工程师抓取服务日志发现：DCOM Server Process Launcher 每隔120分钟自动停止——根源竟是某杀毒软件将该服务识别为“可疑进程”并静默终止。关闭其自启防护策略，问题消失。

2.3 外部依赖侧：那些你以为“不关我事”的第三方服务，正在悄悄拉闸

锅炉系统从来不是孤岛。它像一家餐厅：PLC是厨师，HMI是点餐屏，SCADA是经理，而OPC服务器是传菜员，数据库是记账本，证书是健康证，防火墙是门卫——少一个，上菜就卡在厨房门口。

✅ OPC服务器：工业数据的“快递中转站”

典型症状：SCADA画面变量全灰、HMI历史数据中断、第三方平台（如MES）无法采集实时值
速捷三问定位法：
1️⃣ OPC Server进程是否运行？（任务管理器看 OpcEnum.exe 或 MatrikonOPCServer.exe）
2️⃣ DCOM配置是否被重置？（Windows更新后常见，需重新设置Launch/Activation权限）
3️⃣ PLC与OPC Server之间是否存在“协议翻译官”？（如Modbus TCP → OPC UA需经网关转换，网关掉线=全链路中断）

✅ 数据库连接：报警与历史的“记忆硬盘”

典型症状：WinCC报警窗口空、历史趋势图无数据、报表生成失败、提示“Cannot connect to database”
速捷速查清单：
- ✅ SQL Server服务是否启动？（services.msc 查 SQL Server (SQLEXPRESS)）
- ✅ 连接字符串中的实例名、用户名、密码是否与组态中配置完全一致？（大小写敏感！）
- ✅ 防火墙是否放行TCP 1433端口？（尤其云服务器或虚拟机环境）
- ✅ 数据库磁盘空间是否爆满？（日志文件撑爆C盘是经典“慢性自杀”）

✅ HTTPS/Web证书：现代锅炉的“电子健康码”

典型症状：浏览器打开Web监控页提示“您的连接不是私密连接”、HMI内嵌浏览器白屏、手机APP无法加载画面
速捷处理流程：
- 🔎 查证书有效期（Chrome地址栏点击锁图标 → “连接是安全的” → “证书有效”）
- 📅 若过期，需重新签发（自签名证书建议设为10年，商用推荐Let’s Encrypt免费证书）
- 🛡️ 检查HMI/SCADA服务器是否启用TLS 1.2+（旧版IE11默认禁用TLS 1.2，导致握手失败）

📌 终极提醒：
> 在速捷服务过的10000+案例中，约17%的“锅炉进不去系统”，源头不在锅炉本身，而在它依赖的某个“配角服务”——
> 可能是隔壁机房一台没人维护的OPC服务器，
> 可能是三年前签发、早已过期的SSL证书，
> 也可能是一次无人知晓的域控策略推送……
>
> 所以，修锅炉，有时真得先去IT机房喝杯咖啡，聊聊他们的排班表。

（下一章预告：《快速恢复与长效预防机制构建》——我们将掏出“应急三件套”：安全模式启动U盘、一键回滚脚本、MCR最小可运行方案，并教您亲手搭建一套“锅炉系统健康自检看板”，让故障，在发生前就举手投降。）

——速捷工控 · 不只修当下，更守未来
（比亚迪锅炉产线、恒安纸业蒸汽站、中国烟草热力中心…真实案例，不吹牛，只交货）

欢迎来到本系列最硬核也最接地气的一章——
不是教你怎么“再输一遍密码”，
而是给你一套带扳手的应急预案、一个会自己报警的健康看板、以及一份写进SOP的MCR（最小可运行）保命方案。

晋江速捷自动化科技有限公司（2017年12月生于晋江，修过比亚迪锅炉PLC固件、救活过恒安纸业停摆8小时的蒸汽HMI、给中国烟草热力站做过三次“系统心脏搭桥”）郑重声明：
> “故障不可怕，可怕的是每次都要从零开始猜；恢复不难，难的是让下一次故障，连门都敲不响。”
> ——所以这一章，我们不讲“如果”，只讲“已备好”。

3.1 应急处置流程：三分钟内让锅炉“开口说话”的实战清单

别信“先重启”的万能咒语。锅炉系统不是手机，它没“滑动关机”选项，更不接受“等等看”。真正的应急，是有路径、有工具、有退路、有记录。

✅ 第一招：本地HMI直连调试——当网络失联，就绕过路由器，直通大脑

适用场景：HMI黑屏/白屏、WinCC远程连不上、SCADA显示“Controller Offline”，但现场HMI还亮着
速捷标准动作包（5分钟搞定）：
1️⃣ 拔掉HMI网线 → 插上随身带的Micro-USB转串口线（或Mini-B USB，依品牌而定）
2️⃣ 打开速捷定制版《HMI直连诊断助手》（支持西门子KTP、昆仑通态MCGS、威纶EB8000等32种型号）
3️⃣ 自动识别设备型号 + 读取当前运行日志 + 提取最近3次异常报错（如“Screen init timeout”、“Flash CRC error”）
4️⃣ 一键触发“安全画面加载”——跳过所有加密逻辑，强制进入基础监控页（温度、压力、启停按钮全可用）
💡真实战例：某纺织厂锅炉HMI被误刷入错误固件，无法联网、无法触控、连Logo都不显示。速捷工程师用直连工具3分钟调出原始参数页，手动校准燃烧曲线后，产线提前4.5小时复产。

✅ 第二招：安全模式启动——给Windows Embedded装个“紧急呼吸阀”

适用场景：WinCC卡LOGO、组态打不开、服务反复崩溃、杀毒软件误杀关键进程

速捷U盘三件套（出厂预置，即插即用）：

工具名	功能	一句话价值
SafeBoot Loader	启动时按F8进入精简服务模式（仅加载OPC Core、SQL Express、Time Service）	避开90%第三方冲突，WinCC秒开
ServiceGuard	自动检测并修复DCOM/Launch权限、重置SQL登录策略、恢复TLS 1.2注册表项	不用记命令，点一下，修一行是一行
LogPulse	实时抓取Windows事件日志+WinCC运行日志+PLC通信日志，高亮标红错误码（如ID 10067=网络认证超时，0x04=Modbus非法地址）	日志不再像天书，而是带导航的地图

📌 冷提示：
> 安全模式≠降级运行。它只是临时卸下“华丽外衣”，露出稳定内核——就像锅炉检修时，先关主汽阀，再开旁通，系统照常供汽，只是少几个花哨仪表。

✅ 第三招：备份组态回滚——不是“还原昨天”，而是“切回上周四下午3:17的黄金状态”

为什么普通备份总失效？
→ 只存了.HMI文件，没存PLC程序块；
→ 存了工程，但没同步IO地址映射表；
→ 备份时用了管理员账号，恢复时操作员权限不足……
速捷“真·可回滚备份”四要素：
✔️ 时间戳+哈希值双校验（防止备份文件损坏却浑然不觉）
✔️ 跨平台打包（TIA Portal工程 + HMI源码 + SQL数据库快照 + OPC UA证书 + 网络配置导出）
✔️ 一键差异比对（回滚前自动对比当前与备份的变量数量、通信端口、用户列表，高亮变更项）
✔️ 灰度回滚支持（先恢复HMI画面，再加载PLC逻辑，最后激活数据库——避免“全盘炸锅”）

🔧 小技巧：我们在客户现场部署的每套系统，都默认开启“自动快照”功能——每天凌晨2:00静默备份，保留最近7天+每月首日，全部加密存于本地SSD（非NAS、不走网络），断网也能救。

✅ 第四招：日志提取与关键错误码破译——把报错翻译成中文说明书

故障不会说话，但它会写日记。而很多工程师，只是每天路过日记本，却没学会翻页。

错误来源	典型代码	速捷人话翻译	应对动作
Modbus TCP通信	`0x04 (Server Device Failure)`	“PLC脑子卡住了，不是线的事，是它自己想休息”	查CPU负载率、清空未响应请求队列、检查是否有死循环脚本
WinCC登录系统	`Error ID 10067`	“你连上了，但它不认你——证书过期 / 域控失联 / TLS版本不匹配”	查IIS SSL绑定、域控Ping通性、浏览器TLS设置
OPC UA连接	`BadTimeout (0x80131505)`	“我喊了十次‘在吗’，没人应，不是它聋，是你喊错了频道”	查Endpoint URL是否含端口号、证书信任链是否完整、防火墙是否放行4840端口
SQL Server连接	`Error 18456, State 8`	“密码对，但账号被锁了——可能是上次输错三次，也可能是sa账户被禁用”	登录服务器本地SSMS，查`sys.server_principals`状态，启用并重置密码

💡 速捷彩蛋：我们开发的《错误码口袋手册》小程序，扫码即可查——不联网、不注册、不推送广告，纯离线，覆盖西门子/三菱/汇川/广数/华中等27个品牌，连“丰炜PLC ERR灯慢闪5次”这种冷门信号都有图解。

3.2 预防性维护建议：让锅炉系统自己学会“体检+挂号+吃药”

修得快，不如病不来。预防不是“多巡检几次”，而是把经验编成脚本、把判断变成阈值、把人工动作固化为机制。

✅ 建立系统准入检查清单（SICL）——锅炉上线前的“工业版健康证”

别让新项目带着隐患投产。速捷为客户交付前必做的7项“硬核体检”：

检查项	工具/方法	不合格示例	后果预警
固件版本一致性核查	自研《FirmwareSync Checker》扫描PLC/HMI/网关/OPC Server	PLC为V4.2，HMI组态要求V4.5	下载失败、功能缺失、偶发通信中断
通信链路自检脚本	每日凌晨执行Python脚本：Ping设备IP + Modbus读寄存器 + OPC UA节点探测	连续3次Modbus Timeout	提前24小时预警链路老化
双因子认证冗余配置	除AD域账号外，预设2个本地高权账号（含指纹/HSM硬件密钥支持）	域控宕机时，仍可通过USB Key登录WinCC	避免“全厂停摆，只因IT部空调坏了”
HMI画面响应压测	模拟50并发触控指令，检测平均响应＜300ms	响应＞1.2s且抖动剧烈	操作延迟引发误动作，尤其紧急停炉场景
历史数据库空间预警	监控SQL日志文件增长速率，剩余空间＜15%自动告警	C盘只剩8GB，日志文件占满	报警丢失、趋势图断裂、审计失效
SSL证书到期倒计时	自动扫描IIS/Nginx/OpenSSL证书，提前90/30/7天微信推送	证书已过期2天，Web端白屏	外部监管系统无法接入，合规风险
PLC程序CRC校验	每次下载后自动计算MD5并存档，每日比对运行中程序哈希	哈希不一致 → 程序被意外修改或内存出错	逻辑漂移、连锁误动作、追溯无依据

📌 SICL不是文档，是动作：所有检查项均集成进速捷《交付验收自动化平台》，生成带电子签名的PDF报告，客户扫码即可验真——不是“我们说好了”，而是“系统记下了”。

✅ 部署边缘网关健康监控看板——让故障，在发生前举手投降

你以为网关只是个“翻译官”？错。它是整条数据链路的“心电监护仪”。

速捷为中大型锅炉项目标配的《EdgeHealth看板》，运行在本地工控机，零依赖云平台：

📊 实时监测维度：
▪️ 网关CPU/内存使用率（阈值＞85%告警）
▪️ Modbus/TCP重传率（＞3%即标黄，＞8%标红）
▪️ OPC UA会话存活数（突降50% = 客户端批量掉线）
▪️ 与PLC心跳包延迟（＞200ms持续10秒 = 物理链路劣化）
▪️ SD卡读写寿命（基于SMART数据预测剩余可用周期）
🚨 智能干预能力：
→ 自动切换备用网关（双机热备，无缝倒换）
→ 流量异常时自动限速，防DDoS式轮询拖垮PLC
→ 检测到固件缺陷（如某款MOXA网关在-10℃下TCP粘包），推送厂商补丁链接

💡 看板支持微信/钉钉机器人推送，告警信息含定位路径（如：“#3锅炉房→DCS柜→MOXA EDS-405A-4DI-4DO→Port2→Modbus Slave 17”），维修人员打开手机，就知道该带哪把螺丝刀。

✅ 制定锅炉控制系统最小可运行（MCR）应急方案——系统瘫了，核心功能不能停

MCR不是“凑合用”，而是法律级保底承诺：在极端故障下，确保锅炉不熄火、不超压、不干烧、不泄漏——其他功能可让步，安全红线不动摇。

速捷为每个锅炉项目定制的MCR方案，包含三张表：

表格名称	内容要点	客户价值
✅ MCR功能清单表	明确列出必须保障的7项功能（如：鼓风机变频启停、水位PID自动调节、压力超限硬接线联锁、安全阀手动释放接口、温度实时LED本地显示）	告别“全系统挂，全功能停”，聚焦生死线
🔧 MCR硬件旁路图	标注所有可物理短接/硬线切换的节点（如：PLC输出模块故障时，如何将水位控制信号直连继电器；HMI失灵时，如何用旋钮+指示灯实现手动水位调节）	故障时，电工不用等自动化工程师，10分钟切回手动安全模式
📜 MCR授权与演练记录	每季度组织一次“无PLC、无HMI、无网络”极限演练，由客户操作员独立完成MCR切换，全程录像存档	不是纸上谈兵，是刻进肌肉的记忆——真正出事时，手比脑子快
