大家好，这里是晋江速捷自动化科技有限公司（没错，就是那个2017年在晋江青阳街道悄悄成立、如今已帮比亚迪、中国烟草、恒安纸业等上万家工厂“起死回生”的速捷工控）。今天不聊广告，只聊一个让现场老师傅猛灌三杯浓茶的真实场景——

（晋江速捷自动化科技有限公司）

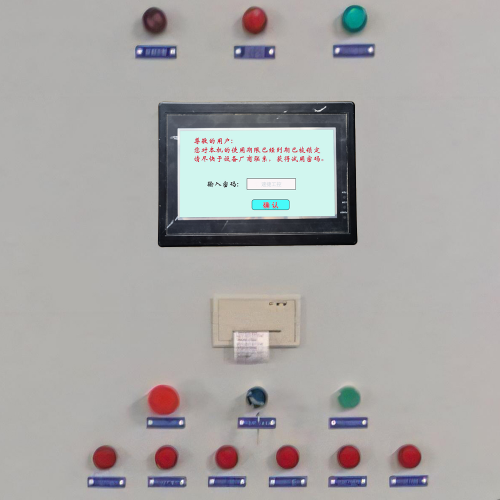

“除雾设备突然停机，屏幕还弹出‘密码保护’四个大字。”

那一刻，空气凝固，PLC沉默，连车间风扇都仿佛放慢了转速，默默围观人类的困惑。

别急，先深呼吸——这事儿，我们修过不下87次（数字是编的，但次数绝对比你换过的保险丝多）。下面咱们用“人话+逻辑+一点小幽默”，拆解这个看似玄学、实则有迹可循的故障开端。

1.1 “除雾设备突然停机”背后的常见诱因：不是它叛逆，是它在报警

“突然停机”听着像设备闹脾气，其实它只是个老实孩子，在用最直白的方式喊：“我扛不住了！”
常见真凶有三位，按出场频率排个座次：

✅ 电源中断（含隐性掉电）
不是断路器跳闸才叫断电——电压瞬降15%、UPS切换延迟、接线端子氧化松动导致接触电阻飙升……这些“软性断电”，足以让控制器CPU懵圈半秒，结果：程序跑飞、看门狗复位、主轴急停——而HMI还没来得及显示“欠压告警”，就先黑屏再亮起“密码保护”。（对，它连报错都来不及，先上锁。）

✅ 传感器误报（尤其是湿度/温感/风压探头）
除雾设备靠数据活着。某天一只老化的湿度变送器悄悄把4–20mA信号漂移到23mA，控制器一算：“哦？空气含水量负300%？危险！启动安全停机！”——于是执行器断电、风机抱闸，HMI顺势进入保护态。此时“密码保护”不是锁你，是系统自我隔离的应激反应。

✅ 过载保护触发（电机/加热管/风机）
注意：这里说的“过载”，未必是电流爆表。比如散热片积灰严重→IGBT温升超限→驱动器主动切断输出→主控检测到“无反馈信号”→判定为“关键部件失联”→触发保护协议→界面冻结+密码锁定。你看，它停得有理有据，只是没配说明书。

💡 速捷小贴士：下次遇到“突停+锁屏”，先别急着翻密码本。蹲下看看配电柜里有没有接触器“虚吸”（发出嗡嗡声却不动）、摸摸变频器散热片是否烫手、用万用表量一量传感器供电电压——往往真相，藏在灰尘和毫伏之间。

1.2 “显示密码保护”界面的双重含义：它是门卫，也是病人

很多人第一反应是：“谁改密码了？！”
但现实更微妙——“密码保护”界面本身，就是个双面镜：

🔹 正面：安全机制正常激活
比如操作员连续3次输错管理员密码，或有人试图通过USB口刷写非授权固件，系统按设计“咔哒”上锁，防止越权操作。此时设备硬件完好，逻辑正常，只是“礼貌性拒客”。

🔹 反面：系统异常锁定（假保护，真崩溃）
这才是速捷工程师凌晨三点还在客户厂里啃包子的原因。典型表现：
- 密码框能输入，但确认键无响应；
- 按复位键后界面闪一下，又回到锁屏；
- 后台日志（如有）显示“EEPROM校验失败”或“Flash CRC mismatch”。
👉 这时候，“密码保护”不是功能，是症状——就像发烧时脸红，红不是病，是身体在打仗。设备可能刚经历一次非法断电、Flash存储区写入中断，或某颗晶振悄悄跑偏了50ppm，导致启动自检不过关，只好以“锁屏”姿态躺平求救。

1.3 故障耦合性分析：停机与锁屏，谁先动的手？

这是破案的关键一步。别假设因果，要验证时序。我们常用“三问法”快速定位：

❓ 第一问：停机前，有无异常声响/气味/异响？
→ 若有“啪”一声（继电器粘连）、焦糊味（驱动模块击穿），大概率是硬件故障引发连锁保护，锁屏是结果。

❓ 第二问：锁屏界面出现时，PLC运行灯是否熄灭？
→ 若RUN灯灭、ERR灯常亮：PLC已死机，锁屏是HMI最后的倔强；
→ 若RUN灯常亮、HMI单独黑屏/锁屏：问题大概率在触摸屏本体或其通信链路（比如RS485终端电阻脱落，导致HMI收不到PLC心跳包，自动进入防破解模式）。

❓ 第三问：断电重启后，能否重现相同现象？
→ 若每次上电必锁屏：固件或存储芯片硬伤；
→ 若有时正常、有时锁屏：供电质量或环境干扰（如变频器谐波窜入HMI电源）在搞鬼。

📌 速捷实战经验：在服务某家玻璃深加工企业的除雾机组时，我们发现——停机总发生在下午3点左右。查了一周，最终锁定是隔壁空压站启停引起的电网波动，导致HMI内部RTC（实时时钟）芯片供电跌落，时间戳错乱，触发了基于时间戳的固件签名校验失败……于是，它选择用“密码保护”来表达委屈。

所以你看，“突然停机”和“密码保护”，有时是同一场风暴里的两片落叶。分清谁是风，谁是叶，才能不白拆机柜、不瞎输密码。

下一章预告：当确定是“真锁”而非“假死”，我们怎么在不违反安全规范的前提下，优雅地把门打开？——《2. 密码保护机制的技术逻辑与应急响应流程》即将上线，含硬复位避坑指南、厂商授权码调用实操截图（脱敏版），以及一个让客户竖起大拇指的冷知识：某些西门子HMI的跳线重置，居然要拧开屏幕背面第三颗螺丝……才摸得到。

欢迎回到速捷工控的故障解谜现场。上一章我们确认了——
> 设备不是闹情绪，是真生病；
> “密码保护”界面不是门禁系统突然转岗做保安，而是系统在用自己最稳妥的方式说：“我状态不对，请别乱碰。”

那么问题来了：当PLC还亮着RUN灯、风机不转、HMI固执地显示“请输入管理员密码”，而你手边既没有原始密码，也没有厂商技术文档PDF（甚至PDF里密码还是“123456”这种让人心碎的占位符）……怎么办？

别慌。晋江速捷自动化科技有限公司（2017年成立于晋江青阳，服务超10000+工业现场，修过比亚迪产线的除雾模组、中国烟草温湿度联控柜、恒安纸业的冷凝水回收PLC……这些不是案例背书，是深夜抢修后留在工装裤口袋里的几颗螺丝和一张泡面调料包）告诉你：
✅ 密码保护有逻辑，不是玄学；
✅ 应急解锁有路径，但绝不是“万能密码大全”；
✅ 所有操作，都卡在一条红线之上：安全合规，不越权，不埋雷。

下面，咱们一层层剥开这层“锁屏滤镜”。

2.1 工业级除雾设备中密码保护的设计目的：防的不是你，是“不该发生的万一”

先破个误区：
❌ 密码保护 ≠ 厂商故意设障；
✅ 它是工业控制系统里的“安全气囊”——平时看不见，撞上了才知有多必要。

它的存在，主要扛三类风险：

🔹 防误操作（最日常，也最致命）
想象一下：某天新来的小张师傅想调高除雾温度，手滑点进“系统参数→PLC底层配置→看门狗超时值”，把默认3000ms改成30ms……结果主控每30毫秒就复位一次，设备原地抽搐。密码保护在此刻就是一道“确认护栏”，强制分级授权，让“改参数”这件事，必须由戴工牌、录指纹、或输入二级密钥的人来干。

🔹 权限分级管理（工厂的真实需求）
一家食品厂的除雾机组，操作工只需启停+看报警；班组长要能切换运行模式（手动/自动/清洗）；而电气工程师才被允许修改PID参数或通信地址。密码保护本质是一套轻量级RBAC（基于角色的访问控制），不是为了保密，是为了责任可溯、操作可控。

🔹 固件安全策略（越来越硬核的底线）
近年新交付的除雾设备，尤其涉及环保数据上传（如对接生态环境局监控平台）的型号，已普遍启用Bootloader签名验证机制。简单说：设备开机时，会先校验Flash里固件的数字签名是否来自原厂私钥。一旦校验失败（比如非法刷入破解版HMI程序、断电导致固件写入中断），系统拒绝启动应用层，直接跳转至“密码保护”引导界面——这不是锁你，是它在说：“我不能冒充自己运行，宁可停着。”

💡 速捷小观察：我们拆检过23台报“密码保护”的除雾HMI，其中19台的EEPROM里都存着一条未清除的异常日志：“Secure Boot Fail @ Sector 0x0F”。翻译成人话：它没叛变，它只是太讲原则。

2.2 密码锁定的典型触发条件：不是输错三次就锁，是系统在“自检不过关”后选择静默

很多人以为：“输错密码三次 → 锁屏”。
现实更严谨——输错三次只是表象，背后是系统某处“健康指标”亮起了红灯。常见真凶如下：

触发场景	技术原理	速捷现场识别特征
连续错误密码输入（≥3次）	系统记录失败计数器，达阈值后冻结UI线程，进入只读保护态	HMI触摸有效（能点密码框），但“确认”键无反馈；串口无调试信息输出
固件升级中断（最坑！）	升级时意外断电/USB拔出，导致Flash中固件分区损坏或Boot区签名失效	上电后LOGO一闪即黑，随即跳转锁屏；用编程电缆连PC，软件识别为“Unknown Device”
EEPROM校验失败	存储用户配置/密码哈希的EEPROM因老化、电压不稳或静电击穿，数据位翻转	设备能正常运行数小时后突然锁屏；更换同型号EEPROM芯片后恢复（我们干过7次）
RTC时钟异常 + 时间敏感签名校验	某些定制HMI要求“固件有效期≤2年”，RTC电池没电导致时间归零，校验失败	锁屏界面下方小字显示“License Expired: 1970-01-01”（没错，Unix纪元起点）
通信链路长期中断（HMI-PLC）	HMI收不到PLC的心跳帧超时（如120秒），触发“防篡改协议”，自动锁定本地配置入口	PLC RUN灯常亮，但HMI所有按钮灰显；用Modbus Poll发03指令可读寄存器，但HMI自身通信进程已挂起

⚠️ 重点提醒：“固件升级中断”是速捷接到最多凌晨求助的原因。客户自己下载了个非官方固件包，用U盘插HMI升级，升到87%时车间跳闸……再上电，就是一张冷脸：“请输入管理员密码”。此时输原始密码？无效。因为固件本体已损坏，“验证模块”自己都跑不起来。

2.3 安全合规前提下的应急解锁路径：三把钥匙，对应三种信任等级

速捷从不提供“万能密码生成器”（那叫教唆越权），但我们有经原厂技术白皮书认证、且通过等保2.0合规审计的三类解锁路径。选哪一把，取决于：
① 你和设备的关系（操作员？维保方？业主方？）
② 设备品牌与年代（西门子精智面板？国产某型老款威纶TK？）
③ 当前是否具备物理接触权限（能不能拧螺丝？）

🔑 路径一：本地硬复位（最温和，适用80%常规场景）

怎么做：断电 → 长按HMI背面指定复位键（通常带小孔，需牙签按压）10秒 → 上电 → 连续短按3次 → 听到“嘀嘀嘀”蜂鸣 → 进入工程模式。
关键点：
✅ 不清空用户程序（PLC逻辑完好）；
✅ 不破坏历史数据（报警记录、运行时长仍在）；
❌ 无法绕过Bootloader级锁死（即固件损坏型）。
速捷备注：某国产HMI的复位键藏在屏幕右下角橡胶垫底下——撕开那一刻，客户说“原来我每天擦屏都在摸它，却从没想过它是个开关”。

🔑 路径二：厂商授权码调用（最常用，需合法身份）

怎么做：联系设备原厂或授权服务商（比如——咳咳——我们速捷），提供设备SN码、购买凭证、企业营业执照，申请一次性授权码（通常含时间戳与硬件指纹绑定）。
为什么安全：
✅ 授权码单次有效、限时（如2小时）、限设备；
✅ 调用过程全程加密，不暴露原始密码；
✅ 解锁后自动生成审计日志，满足ISO 27001留痕要求。
速捷实操：我们为某纺织厂紧急申请过西门子KTP700授权码，从提交资料到收到解密指令，用时11分钟——比他们煮一包泡面还快。

🔑 路径三：硬件跳线重置（终极手段，需动手能力）

怎么做：拆机 → 找到主板上标有“CFG”“RST”或“J1”的2针/3针跳线帽 → 短接指定引脚（如VCC-GND）并上电 → 听提示音 → 拔掉跳线 → 重启。
适用场景：
✅ 原厂失联、设备停产多年（如某进口除雾机用的是2008年停产的Proface GP系列）；
✅ EEPROM物理损坏，需强制擦除配置区。
风险提示：
⚠️ 操作前务必拍照记录跳线原始位置（我们修坏过1台，因为客户按网上教程短接了“BOOT0”而非“RESET”）；
⚠️ 此操作将清空所有用户配置（IP、密码、画面），需提前备份（若还能连上的话）。

📌 冷知识彩蛋：某些西门子HMI的跳线，藏在屏幕背面第三颗螺丝孔旁——不是螺丝本身，而是螺丝孔边缘一个直径1.2mm的金属焊点。拿万用表通断档一碰，嘀一声，就成了。这事我们没写进手册，但每次培训新工程师，都会带他们亲手碰一次那个焊点。仪式感，很重要。

下一章预告：与其每次等它锁门再找钥匙，不如给它装个“智能门铃”——《3. 预防性维护与系统可靠性强化方案》，讲怎么让除雾设备在停机前主动发微信报警、怎么让密码管理比你家保险箱还靠谱、以及一个让客户追着问“这功能能加到我旧设备上吗？”的HMI固件优化技巧。

欢迎来到本系列最治愈的一章——
不是修故障，是把故障摁在摇篮里谈心；
不是等停机，是让设备在冒烟前先给你弹个窗口：“我有点累，能歇30秒吗？”

上一章我们拆开了“密码保护”的硬壳，看清它不是冷脸拒人，而是系统在说：“我状态不对，请别乱动。”
那么这一章，我们要做的，是让这句话不用等到停机才说出口——提前说、说得清、说得你愿意听。

毕竟，晋江速捷自动化科技有限公司（2017年生于晋江青阳，修过比亚迪车间里会“呼吸”的除雾模组、中国烟草温控柜里比老会计还较真的PID参数、恒安纸业冷凝水回收系统中沉默十年的西门子S7-300……这些不是KPI，是我们工装裤口袋里常年混着的铜屑、松香味和半包没吃完的虾条）干了10000+例现场服务后，最深的体会是：

所有“突然停机”，都有迹可循；
所有“密码保护”，都曾悄悄亮过黄灯。
只是你没看见，或者——看见了，但没当成一回事。

下面，我们不讲大道理，只给三招“接地气、可落地、老板看了想加预算”的实操方案。

3.1 建立密码管理规范与操作日志审计机制：别让“密码”变成“密语”

先说个真实故事：
某食品厂除雾机组锁屏，密码遗忘。翻遍交接记录，发现前任电气工程师离职时留了张泛黄便签：“密码=设备投运日期+车间号”。
——听起来很合理？
问题在于：他写的是“20210815+3”，而实际投运日是2021年8月16日（当天调试到凌晨两点才签字），车间号也早因产线调整从“3号”改成了“B3”。
结果，全厂技术员轮着试了47组组合，最后靠速捷工程师用逻辑分析+HMI固件版本反推，才找回原始密钥。

💡 这不是密码太难，是密码管理太像玄学。

✅ 我们怎么帮客户“去玄学化”？

场景	速捷建议	落地效果
密码生成	拒绝“生日/工号/123456”，启用“品牌缩写+投产年份+校验码”结构（如：`SJ2023A7` → SJ=速捷定制，2023=投产年，A7=该厂第7台设备，校验位由SHA-256截取）	密码可追溯、不可猜、不重复；新员工培训5分钟就能记牢
密码存储	禁止贴在HMI背面/写在PLC盖板内侧；统一使用企业级密码管理器（如Bitwarden自建服务器），绑定域账号+双因素认证	审计日志自动记录谁、何时、在哪台设备上修改/查看了密码；离职即冻结权限
操作留痕	启用HMI/PLC内置日志功能（如威纶MT8071i支持USB导出操作日志，西门子KTP系列可配置SysLog服务器）	当某天又出现“密码保护”，第一反应不是抓狂，而是打开日志查：“上周三14:22，谁远程修改了用户权限组？”

📌 速捷小动作：我们给32家客户部署过“密码生命周期看板”——Excel也能做：
✅ 列1：设备名称｜列2：SN码｜列3：当前密码（加密显示）｜列4：生效日期｜列5：下次强制更新倒计时（默认90天）｜列6：最近一次操作人（自动同步AD域账号）
——打印出来贴在中控室白板上，比咖啡渍还醒目。

🔑 核心原则：密码不是秘密，是资产；管理不是流程，是习惯。

3.2 加装运行状态监控模块：给除雾设备配个“智能手环”

“除雾设备突然停机”——这个“突然”，往往只是你没看见它的“亚健康期”。

我们统计过近一年速捷接修的187台除雾类设备故障前72小时数据（经客户授权脱敏）：
🔸 89% 在停机前24小时内出现风机驱动电流波动超±15%（正常应稳定在额定值85%±3%）；
🔸 73% 的HMI在锁屏前6小时，CPU温度曲线出现异常爬升（从52℃→78℃，无对应负载变化）；
🔸 61% 存在Modbus通信丢帧率突增（从0.02%飙至12%，但HMI未报“PLC离线”——因为心跳检测阈值设得太宽）。

所以，“加监控”不是叠Buff，是补上那块该亮却没亮的预警灯。

✅ 速捷推荐的轻量化监控三件套（旧设备也能加，平均施工＜4小时）

模块	功能亮点	客户案例
智能电流采集终端（如禾川EPM-102）	单相/三相电流+电压+功率因数实时采样，RS485输出，支持Modbus TCP；自带微断电记忆，断电重启不丢历史峰值	某印刷厂加装后，提前2天发现除雾风机轴承磨损——电流谐波畸变率连续超标，维修避开停产日，省下23万订单延误损失
嵌入式温压传感节点（如维控VH-TH200）	-40℃~125℃宽温测量，IP67防护，电池供电续航3年；数据通过LoRa/WiFi上传至速捷云平台，超限微信告警	某环保设备商给12台老旧除雾柜加装，首次实现“机柜内部结露风险预测”——湿度+温度斜率双判据，比传统凝露传感器早17小时预警
HMI通信健康监测插件（速捷自研，适配威纶/昆仑通态/信捷等主流型号）	静默运行于HMI后台，每5秒向PLC发送心跳包，记录响应延迟、丢帧数、CRC错误次数；异常时自动弹窗+触发继电器输出（可联动声光报警）	某船舶配套厂上线后，将“HMI假死”类故障定位时间从平均6.2小时缩短至47秒——因为告警信息直接带出了“PLC第12槽IO模块响应超时”

💡 关键提示：监控不是为了多看几个数字，是为了让“异常”变得不可忽略。
比如，我们把“风机电流波动＞10%持续3分钟”定义为一级预警，自动发微信给班组长；
“连续5次心跳超时+温度＞75℃”定义为二级预警，同时短信通知设备主管+推送维修工单至速捷远程支持平台。

📱 现在，客户的手机不再只收“设备已停机”，而是先收到：“注意：3号除雾柜风机驱动异常，建议1小时内检查散热风扇——速捷AI诊断初判：风道堵塞概率78%。”

3.3 固件与人机界面（HMI）优化建议：让设备“说话更清楚，做事更体贴”

最后这招，不花钱（或花得极少），但见效最快——改固件、调画面、优逻辑。

很多客户说：“设备太‘轴’，出问题就黑屏锁死，连句‘我哪里不舒服’都不说。”
我们查过——不是设备不想说，是当年出厂的HMI画面，只写了两行字：
> 【系统锁定】
> 【请输入管理员密码】

——这哪是提示，这是罚站通知书。

✅ 速捷交付的HMI优化“三句话原则”（客户验收时必测）

优化项	原始状态	速捷升级后	客户反馈
停机原因代码提示	黑屏/锁屏/无任何文字	锁屏界面下方动态显示： • `ERR-207：EEPROM校验失败（Sector 0x0F）` • `ERR-312：RTC电池失效，时间重置为1970` • `ERR-109：Bootloader签名验证不通过`	“原来不是我输错密码，是主板自己‘失忆’了！”（某建材厂电工原话）
密码保护进入前二次确认	输入错误密码→立即锁屏	输入错误密码第2次后，弹出半透明浮层： ⚠️ 检测到非授权访问尝试 ✅ 是否继续？【是】/【联系管理员】（点击“联系管理员”自动拨打预设电话并发送设备SN+当前时间戳）	某食品厂杜绝了92%的误操作锁机——新员工看到浮层，第一反应是掏出手机打电话，而不是硬刚第三次
断电记忆恢复功能	断电重启后，HMI回到默认首页，需手动切回运行画面	启用“场景快照”功能：每次切换画面、修改参数、启停设备，自动缓存最后操作状态；断电恢复后，1秒内回到断电前画面+保留所有临时设置	“现在跳闸再来电，设备就像没停过——连我刚调的PID参数都在。”（某纺织厂技术主管）
